সুইচগিয়ার কি?

সুইচগিয়ার (ধাতু-ঘেরা সুইচগিয়ার বা একত্রিত বিতরণ সরঞ্জাম নামেও পরিচিত) হল একটি সমন্বিত বৈদ্যুতিক ব্যবস্থা যা প্রাথমিকভাবে সার্কিট ব্রেকার এবং সম্পর্কিত নিয়ন্ত্রণ ডিভাইসগুলির সমন্বয়ে গঠিত।

এটি একটি ধাতব ঘেরের মধ্যে সার্কিট ব্রেকার, লোড-ব্রেক সুইচ, সংযোগ বিচ্ছিন্নকারী, ফিউজ, ইন্সট্রুমেন্ট ট্রান্সফরমার, সার্জ প্রোটেকশন ডিভাইস, বাসবার এবং ইনসুলেশন সিস্টেমের মতো উপাদানগুলিকে একত্রিত করে।

এই উপাদানগুলি একটি সংজ্ঞায়িত বৈদ্যুতিক একক-লাইন ডায়াগ্রাম অনুসারে একত্রিত হয়, একটি প্রমিত এবং মডুলার বিতরণ ইউনিট গঠন করে।

সুইচগিয়ারের প্রধান কাজগুলির মধ্যে রয়েছে:

• বৈদ্যুতিক সার্কিট সুইচিং
• সিস্টেম নিয়ন্ত্রণ এবং সুরক্ষা
• বৈদ্যুতিক পরামিতি পরিমাপ এবং পর্যবেক্ষণ

কম ভোল্টেজের সুইচগিয়ার সাধারণত 1000V AC পর্যন্ত বিতরণ নেটওয়ার্কে ব্যবহৃত হয়, যখন মাঝারি ভোল্টেজের সুইচগিয়ার 3.6kV থেকে 40.5kV পর্যন্ত সিস্টেমে প্রয়োগ করা হয়।

সুইচগিয়ারের প্রকারভেদ

সুইচগিয়ারকে ভোল্টেজ লেভেল, ইনসুলেশন প্রযুক্তি, স্ট্রাকচারাল ডিজাইন এবং অ্যাপ্লিকেশন ফাংশনের উপর ভিত্তি করে শ্রেণীবদ্ধ করা যেতে পারে।

1. ভোল্টেজ স্তর দ্বারা শ্রেণীবিভাগ

2. নিরোধক মাধ্যম দ্বারা শ্রেণীবিভাগ

এয়ার-ইনসুলেটেড সুইচগিয়ার

এটি প্রাথমিক নিরোধক মাধ্যম হিসাবে বায়ু ব্যবহার করে। এটি একটি পরিপক্ক গঠন বৈশিষ্ট্য, সহজ রক্ষণাবেক্ষণ, এবং ব্যাপকভাবে ঐতিহ্যগত বন্টন সিস্টেমে ব্যবহৃত হয়. সাধারণ উদাহরণগুলির মধ্যে নিম্ন ভোল্টেজ ক্যাবিনেট এবং মাঝারি ভোল্টেজের ধাতব-ঘেরা সুইচগিয়ার সিস্টেম অন্তর্ভুক্ত।

গ্যাস-অন্তরক সুইচগিয়ার

এটি SF₆, নাইট্রোজেন বা শুষ্ক বাতাসে ভরা একটি সিল করা বগির ভিতরে সমস্ত উচ্চ-ভোল্টেজ উপাদানগুলিকে আবদ্ধ করে। এটি চমৎকার নিরোধক কর্মক্ষমতা, কমপ্যাক্ট গঠন, এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা প্রদান করে।

সলিড-ইনসুলেটেড সুইচগিয়ার

এটি লাইভ উপাদানগুলিকে এনক্যাপসুলেট করতে ইপোক্সি রজন ব্যবহার করে, আর্দ্রতা, ধুলো এবং দূষণের মতো কঠোর পরিবেশে শক্তিশালী প্রতিরোধ প্রদান করে।

3. কাঠামো দ্বারা শ্রেণীবিভাগ

ফিক্সড টাইপ সুইচগিয়ার

সমস্ত উপাদান ক্যাবিনেটের ভিতরে স্থির করা হয়। এটি একটি সাধারণ কাঠামো এবং সাশ্রয়ী মূল্যের নকশা বৈশিষ্ট্যযুক্ত, যা সাধারণত স্ট্যান্ডার্ড ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়।

প্রত্যাহারযোগ্য সুইচগিয়ার

সার্কিট ব্রেকার বা কার্যকরী ইউনিট একটি চলমান ট্রলিতে ইনস্টল করা হয়, যা সহজ রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের অনুমতি দেয়। এই কাঠামো মডুলারিটি এবং অপারেশনাল নমনীয়তা উন্নত করে। মাঝারি ভোল্টেজ কেন্দ্র-মাউন্ট করা সুইচগিয়ার একটি সাধারণ উদাহরণ।

সাধারণ সুইচগিয়ারের ধরন

রিং প্রধান ইউনিট

রিং প্রধান ইউনিট হল কমপ্যাক্ট ডিস্ট্রিবিউশন সিস্টেম যা রিং নেটওয়ার্ক পাওয়ার সাপ্লাইয়ের জন্য ডিজাইন করা হয়েছে। তারা ত্রুটিগুলি নিয়ন্ত্রণ এবং বিচ্ছিন্ন করতে ফিউজ সুরক্ষার সাথে মিলিত লোড-ব্রেক সুইচ ব্যবহার করে।

আরএমইউগুলি শহুরে বিতরণ নেটওয়ার্ক, আবাসিক সম্প্রদায়, বাণিজ্যিক ভবন এবং শিল্প সুবিধাগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি এয়ার-ইনসুলেটেড এবং গ্যাস-ইনসুলেটেড ডিজাইনে পাওয়া যায়, যা কমপ্যাক্ট সাইজ, সহজ অপারেশন এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

কেন্দ্র-মাউন্ট করা সুইচগিয়ার

কেন্দ্র-মাউন্টেড সুইচগিয়ার হল একটি ধাতব-পরিহিত প্রত্যাহারযোগ্য মাঝারি ভোল্টেজ বিতরণ ব্যবস্থা, সাধারণত 3.6kV–12kV-এ ব্যবহৃত হয়।

এর গঠন তিনটি অংশে বিভক্ত:

• বাসবার এবং যন্ত্রের বগি
• সার্কিট ব্রেকার বগি
• তারের বগি

এই নকশাটি কার্যকরী ইউনিটগুলির মধ্যে নিরাপত্তা এবং বিচ্ছিন্নতা উন্নত করে। এটি ব্যাপকভাবে পাওয়ার প্ল্যান্ট, শিল্প সুবিধা, সাবস্টেশন এবং উচ্চ-ভোল্টেজ মোটর চালু করার জন্য ব্যবহৃত হয়। এটি সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করতে ইন্টারলকিং সুরক্ষা ফাংশন সমর্থন করে।

গ্যাস-অন্তরক সুইচগিয়ার

গ্যাস-অন্তরক সুইচগিয়ার অন্তরক গ্যাসে ভরা একটি সিল করা ধাতব আবাসনের ভিতরে সমস্ত বৈদ্যুতিক উপাদানকে আবদ্ধ করে।

এটি পরিবেশগত প্রভাব যেমন আর্দ্রতা, ধূলিকণা, দূষণ এবং ক্ষয়কারী বায়ুমণ্ডলের জন্য অত্যন্ত প্রতিরোধী। এটি শহুরে রেল ট্রানজিট, পেট্রোকেমিক্যাল উদ্ভিদ, ধাতুবিদ্যা এবং উচ্চ-উচ্চতা অঞ্চলে ব্যাপকভাবে ব্যবহৃত হয়।

এয়ার-ইনসুলেটেড সিস্টেমের তুলনায়, সি-জিআইএস আরও কমপ্যাক্ট, এর জন্য উল্লেখযোগ্যভাবে কম ইনস্টলেশন স্থান প্রয়োজন এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে দীর্ঘ পরিষেবা জীবন অফার করে।

সুইচগিয়ারের অ্যাপ্লিকেশন এলাকা

সুইচগিয়ার ব্যাপকভাবে ব্যবহৃত হয়:

• বিদ্যুৎ উৎপাদন ব্যবস্থা
• ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সাবস্টেশন
• শিল্প ও খনির সুবিধা
• শহুরে আবাসিক এবং বাণিজ্যিক ভবন
• ডেটা সেন্টার এবং অবকাঠামো প্রকল্প

আরএমইউগুলি সাধারণত বিতরণ নেটওয়ার্ক এবং কমপ্যাক্ট সাবস্টেশনগুলিতে ব্যবহৃত হয়। কেন্দ্র-মাউন্ট করা সুইচগিয়ার প্রধানত মাঝারি ভোল্টেজ নিয়ন্ত্রণ এবং মোটর স্টার্টিং সিস্টেমে প্রয়োগ করা হয়। স্থান সীমাবদ্ধতা সহ কঠোর পরিবেশে গ্যাস-অন্তরক সুইচগিয়ার পছন্দ করা হয়।

কীভাবে উপযুক্ত সুইচগিয়ার নির্বাচন করবেন

সঠিক সুইচগিয়ার নির্বাচন করার জন্য বেশ কয়েকটি মূল কারণের মূল্যায়ন প্রয়োজন:

1. বৈদ্যুতিক অপারেটিং শর্তাবলী

স্থিতিশীল এবং নিরাপদ অপারেশন নিশ্চিত করতে ভোল্টেজ স্তর, বর্তমান ক্ষমতা, ফ্রিকোয়েন্সি এবং লোড বৈশিষ্ট্যগুলি অবশ্যই বিবেচনা করা উচিত।

2. পরিবেশগত অবস্থা

তাপমাত্রা, আর্দ্রতা, উচ্চতা, ভূমিকম্পের স্তর এবং দূষণের মাত্রা সরাসরি নিরোধক কর্মক্ষমতা এবং সরঞ্জামের জীবনকালকে প্রভাবিত করে।

3. শর্ট সার্কিট প্রয়োজনীয়তা

রেট করা স্বল্প-সময় কারেন্ট এবং ব্রেকিং ক্যাপাসিটি অবশ্যই সিস্টেম ফল্ট লেভেলের সাথে মেলে। মাঝারি ভোল্টেজ সিস্টেমগুলি সাধারণত 3-সেকেন্ডের রেটিং ব্যবহার করে, যখন কম ভোল্টেজ সিস্টেমগুলি প্রায়ই 1-সেকেন্ডের রেটিং ব্যবহার করে।

4. লোড বৈশিষ্ট্য

বিভিন্ন ধরনের লোডের জন্য বিভিন্ন কনফিগারেশনের প্রয়োজন হয়, যেমন সার্কিট ব্রেকার প্যানেল বা লোড-ব্রেক সুইচ সিস্টেম।

5. অ্যাপ্লিকেশন পরিবেশ

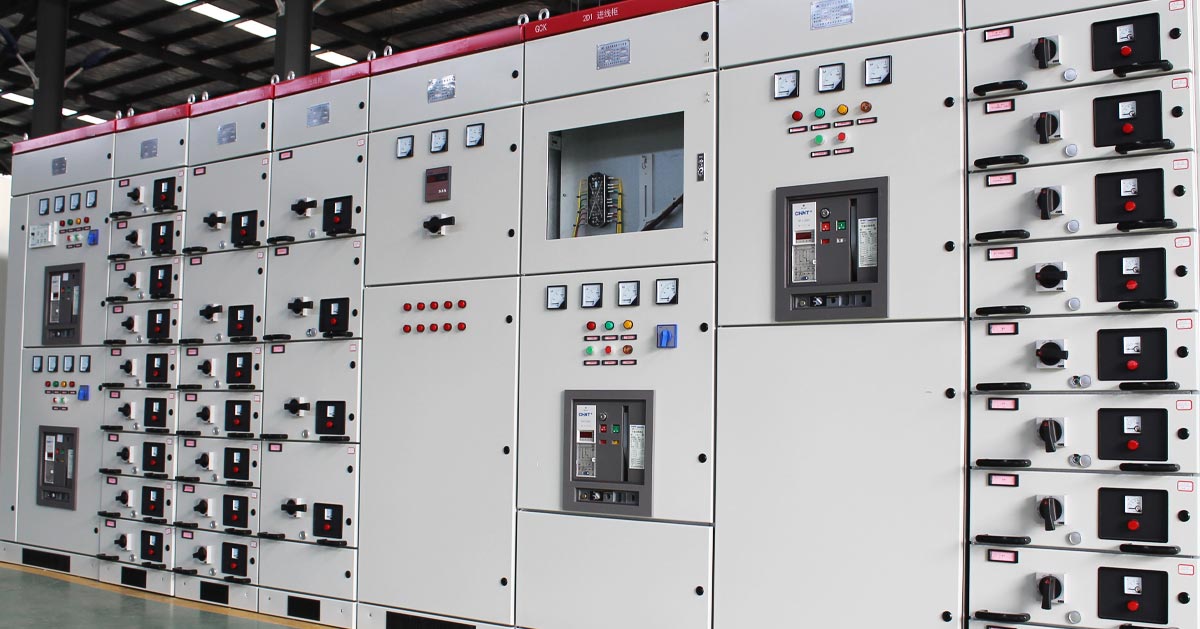

• সাধারণ অভ্যন্তরীণ এলাকা: বায়ু-নিরোধক সুইচগিয়ার
• স্থান-সীমিত এলাকা: কমপ্যাক্ট বা গ্যাস-অন্তরক সিস্টেম
• সেকেন্ডারি ডিস্ট্রিবিউশন: RMU সিস্টেম
• শিল্প সম্প্রসারণ: একটি মডুলার এবং পুল-আউট সিস্টেম ব্যবহার করে।

6. প্রকল্পের ধরন

নতুন ইনস্টলেশনগুলি সাধারণত আধুনিক, উচ্চ-দক্ষ সিস্টেম ব্যবহার করে, যখন রেট্রোফিট প্রকল্পগুলি বিদ্যমান কনফিগারেশনগুলি অনুসরণ করতে পারে।

রক্ষণাবেক্ষণের প্রয়োজনীয়তা

শক্তিশালী অ্যান্টি-জারা এবং দূষণ বিরোধী কর্মক্ষমতা সহ, সরঞ্জাম নকশা সহজ রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

প্রিফেব্রিকেটেড সাবস্টেশনে সুইচগিয়ার

একটি প্রিফেব্রিকেটেড সাবস্টেশন উচ্চ ভোল্টেজ সুইচগিয়ার, ট্রান্সফরমার, লো ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল সিস্টেমকে একটি কমপ্যাক্ট এনক্লোজারে একীভূত করে।

উচ্চ ভোল্টেজ সাইড

সুরক্ষা রিলে এবং যোগাযোগ ব্যবস্থার সাথে সজ্জিত KYN28A-12 বা RMU সিস্টেমের মতো মাঝারি ভোল্টেজ সুইচগিয়ার অন্তর্ভুক্ত করে।

ট্রান্সফরমার

সাধারণত কম ক্ষতি এবং উচ্চ দক্ষতা সহ তেল-নিমজ্জিত বা শুকনো-টাইপ ট্রান্সফরমার ব্যবহার করে।

কম ভোল্টেজ সাইড

সহজ রক্ষণাবেক্ষণ এবং নির্ভরযোগ্য বিদ্যুৎ বিতরণের জন্য ড্র-আউট টাইপ কম ভোল্টেজ সুইচগিয়ার সিস্টেম ব্যবহার করে।
