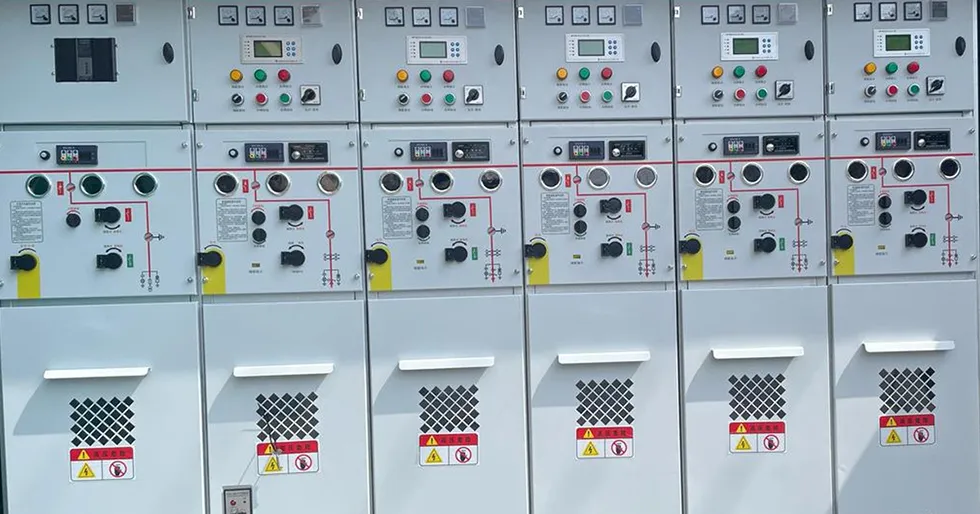

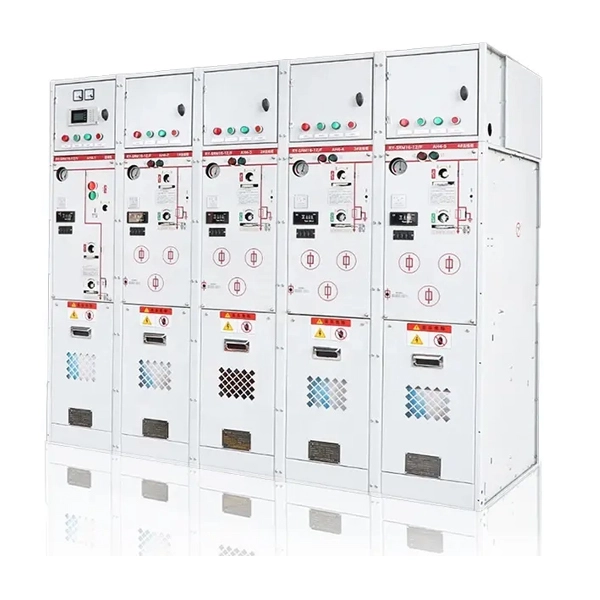

11KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সুইচগিয়ার
Cotenele হল চীনে পাওয়ার ডিস্ট্রিবিউশন ইকুইপমেন্টের অন্যতম প্রধান নির্মাতা, আমাদের পণ্যগুলিতে LV এবং MV সুইচগিয়ার, রিং মেইন ইউনিট এবং তাদের অভ্যন্তরীণ মূল উপাদান রয়েছে। 11KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সুইচগিয়ারের একটি কমপ্যাক্ট গঠন রয়েছে, এটি মজবুত এবং টেকসই এবং নিরাপদ এবং স্থিতিশীল কর্মক্ষমতা রয়েছে। শহুরে বিদ্যুৎ বিতরণ, বাণিজ্যিক ভবন, বায়ু এবং সৌর বিদ্যুৎ কেন্দ্র এবং সীমিত স্থান সহ শিল্প সাইটগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
গ্যাস-অন্তরক সুইচগিয়ার Cotenele এর অন্যতম প্রধান পণ্য। 11KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সুইচগিয়ার হল একটি কমপ্যাক্ট, ধাতব-ঘেরা মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সলিউশন যাতে সার্কিট ব্রেকার, ডিসকানেক্টর এবং বাসবার সহ সমস্ত লাইভ উপাদানগুলি একটি গ্যাস-টাইট স্টেইনলেস স্টিলের ট্যাঙ্কের ভিতরে সিল করা হয় যা অন্তরক গ্যাসে ভরা থাকে। এই সম্পূর্ণ সিল করা নকশাটি পরিবেশগত কারণগুলির যেমন আর্দ্রতা, লবণের কুয়াশা, ধুলো এবং ছোট প্রাণীর বিরুদ্ধে উচ্চতর সুরক্ষা প্রদান করে, এটি নিশ্চিত করে যে C-GIS কঠোর পরিস্থিতিতেও নির্ভরযোগ্যভাবে কাজ করে।
C-GIS ব্যাপকভাবে শহুরে বিদ্যুৎ বিতরণ নেটওয়ার্ক, উঁচু ভবন, ভূগর্ভস্থ সাবস্টেশন, উইন্ড ফার্ম, সোলার প্ল্যান্ট এবং শিল্প সুবিধাগুলিতে ব্যবহৃত হয় যেখানে স্থান সীমিত এবং নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ। এর কম্প্যাক্টনেস, দৃঢ়তা, এবং কম জীবনচক্র খরচের সমন্বয় এটিকে মাঝারি-ভোল্টেজ বিতরণ সিস্টেমের জন্য একটি পছন্দের পছন্দ করে তোলে।
Cotenele-এর C-GIS পণ্যগুলি নিম্নলিখিত মূল জাতীয় এবং আন্তর্জাতিক মানগুলি মেনে চলে:
GB/T 11022
জিবি 3906
আইইসি 62271-200
আইইসি 62271-100
গ্যাস-অন্তরক সুইচগিয়ারের প্রযুক্তিগত পরামিতি
| পরামিতি বিভাগ | প্যারামিটারের নাম | মান | মন্তব্য |
| বেসিক ইলেকট্রিক্যাল | রেটেড ভোল্টেজ | 12 কেভি | |
| রেট ফ্রিকোয়েন্সি | 50/60 Hz | ঐচ্ছিক | |
| রেট করা বর্তমান | 630-3150 এ | বিশেষ ডিজাইনের জন্য 4000A পর্যন্ত | |
| নিরোধক স্তর | 1 মিনিট পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (পর্যায় থেকে পর্যায় এবং মাটিতে) |
42 কেভি | বিচ্ছিন্ন বিরতি: 48KV |
| লাইটনিং ইমপালস প্রতিরোধী ভোল্টেজ (পর্যায়- পর্যায় থেকে মাটিতে) |
75 কেভি | বিচ্ছিন্ন বিরতি: 85KV | |
| অক্জিলিয়ারী সার্কিট পাওয়ার-ফ্রিকোয়েন্সি সহ্য করে ভোল্টেজ |
2 কেভি | নিয়ন্ত্রণ এবং অক্জিলিয়ারী সার্কিট | |
| সুইচিং ক্ষমতা | রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট | 25/31.5/40 কেএ | সার্কিট ব্রেকার |
| রেট করা স্বল্প সময়ের বর্তমান সহ্য করা / সময়কাল |
20～40 KA/3~4s | ||
| রেটেড পিক উইথস্ট্যান্ড কারেন্ট | 50～100 KA | গতিশীল স্থিতিশীলতা | |
| রেটেড শর্ট-সার্কিট মেকিং কারেন্ট | 50～100 KA | ||
| রেট ট্রান্সফার কারেন্ট (সুইচ-ফিউজ সংমিশ্রণ) |
1750 এ | ||
| যান্ত্রিক এবং সিলিং | যান্ত্রিক জীবন (সার্কিট ব্রেকার) | ≥10,000 অপারেশন | ভ্যাকুয়াম টাইপ |
| যান্ত্রিক জীবন (লোড সুইচ) | ≥5,000 অপারেশন | SF₆পাফার বা ভ্যাকুয়াম | |
| যান্ত্রিক জীবন (বিচ্ছিন্ন/আর্থিং সুইচ) |
≥3,000 অপারেশন | তিন-অবস্থানের সুইচ | |
| SF₆গ্যাস রেটেড প্রেসার (20℃ এ গেজ) | 0.02～0.05 MPa | ||
| SF₆গ্যাসের বার্ষিক লিকেজ রেট | ≤0.01% - 0.1% | শিল্প-নেতৃস্থানীয়: ≤0.01% | |
| সুরক্ষা ও নিরাপত্তা | গ্যাস কম্পার্টমেন্ট সুরক্ষা রেটিং | IP67 | ধুলো-আঁট, অস্থায়ী নিমজ্জন |
| ঘের সুরক্ষা রেটিং | IP4X/IP41 | সুরক্ষা >1 মিমি কঠিন পদার্থ | |
| অভ্যন্তরীণ আর্ক ফল্ট প্রতিরোধ | 31.5 KA/0.5~1s | ||
| পরিবেশগত শর্তাবলী |
পরিবেষ্টিত তাপমাত্রা | -25℃~+40℃ | অনুরোধে বিস্তৃত পরিসর |
| উচ্চতা | ≤3000 মি | 1000 মিটার উপরে ডিরেটিং | |
| আপেক্ষিক আর্দ্রতা | দৈনিক গড়≤95% | মাসিক গড়≤90% | |
| সাধারণ মাত্রা | প্রস্থ × গভীরতা × উচ্চতা | ~375~600×750~1400×1300~2500 মিমি | বর্তমান রেটিং দ্বারা পরিবর্তিত হয় |
গ্যাস-অন্তরক সুইচগিয়ারের নীতি কী?
11KV মাঝারি ভোল্টেজ গ্যাস ইনসুলেটেড সুইচগিয়ার এবং রিং প্রধান ইউনিটগুলির মূল কাজের নীতি হল বাহ্যিক পরিবেশ থেকে জীবন্ত অংশগুলিকে শারীরিকভাবে বিচ্ছিন্ন করা।
কাজের নীতি: গ্যাস-অন্তরক সুইচগিয়ারের লাইভ অংশ বা রিং প্রধান ইউনিট যেমন সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী এবং বাসবারগুলি একটি গ্যাস-টাইট স্টেইনলেস স্টিল গ্যাস-বাক্সের ভিতরে চাপা নিরোধক গ্যাসে ভরা সিল করা হয়, যা প্রথাগত বায়ুকে প্রতিস্থাপিত করে পরিবেশের প্রতিরোধক মাধ্যম হিসাবে, যা পরিবেশকে প্রতিরোধক মাধ্যম হিসাবে প্রতিস্থাপন করে।
ইনসুলেশন এবং আর্ক এক্সটিংগুইশিং: গ্যাস-বাক্সের অন্তরক গ্যাস (যেমন, SF₆, N₂, শুষ্ক বায়ু) চমৎকার নিরোধক প্রদান করে। যখন সার্কিটটি খোলে, একটি চাপ তৈরি হয় এবং একটি ভ্যাকুয়াম ইন্টারপ্টার নিরাপদ সংযোগ বিচ্ছিন্ন নিশ্চিত করতে দক্ষতার সাথে চাপটি নিভিয়ে দেয়।
মূল উপাদান: একটি সাধারণ C-GIS ইউনিটে প্রধানত গ্যাস ট্যাঙ্ক, সুইচিং উপাদান (ভ্যাকুয়াম সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকরণ ইত্যাদি), অপারেটিং মেকানিজম, সেইসাথে একটি লো-ভোল্টেজ কন্ট্রোল কম্পার্টমেন্ট এবং একটি তারের বগি থাকে।
গ্যাস-অন্তরক সুইচগিয়ার বা রিং প্রধান ইউনিটের সুবিধা কী কী?
ঐতিহ্যবাহী এয়ার-ইনসুলেটেড সুইচগিয়ারের তুলনায়, 11KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সুইচগিয়ারের অনেকগুলি উল্লেখযোগ্য সুবিধা রয়েছে৷
প্রথমত, প্রেসারাইজড ইনসুলেটিং গ্যাসের ডাইইলেক্ট্রিক শক্তি বাতাসের থেকে দুই থেকে তিনগুণ বেশি, এই ধরণের গ্যাস যেমন SF₆, N₂, শুষ্ক বাতাস ব্যবহার করলে তা নিরোধক কর্মক্ষমতা উল্লেখযোগ্যভাবে উন্নত করতে পারে। উচ্চ ভোল্টেজ স্তরে, এই সুবিধাটি আরও স্পষ্ট, যার বৈশিষ্ট্যটি আরও কমপ্যাক্ট আকারের এবং এটি আমাদেরকে ছোট, স্থান সংরক্ষণ ডিভাইসগুলি বিকাশ করতে সহায়তা করবে।
দ্বিতীয়ত, চমৎকার নিরোধক কর্মক্ষমতা ছাড়াও, চাপযুক্ত গ্যাস আর্ক নির্বাপক ক্ষমতা বাড়াতে পারে, এটি সার্কিট ব্রেকিং কর্মক্ষমতা উন্নত করবে।
তৃতীয়ত, সম্পূর্ণরূপে সিল করা এবং বায়ুরোধী কাঠামো সুইচগিয়ারকে বাহ্যিক ক্ষতিকারক পরিবেশগত কারণগুলি যেমন ঘনীভবন, দূষণ, ছোট প্রাণী এবং রাসায়নিক দূষণ প্রতিরোধ করতে সক্ষম করে। অতএব, এটি কঠোর বা চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্যভাবে কাজ করতে পারে। 2002 সালে, জার্মানির এলবে নদীতে একটি বড় বন্যা হয়েছিল, কিন্তু প্লাবিত ইনফ্ল্যাটেবল সুইচগিয়ার ইউনিটগুলি দ্রুত পুনরায় কাজ শুরু করে, কঠোর পরিবেশে গ্যাস উত্তাপযুক্ত ক্যাবিনেটগুলির নির্ভরযোগ্য এবং নিরাপদ অপারেশন ক্ষমতা প্রদর্শন করে।
প্রথাগত AIS-এর তুলনায়, C-GIS বিভিন্ন মাত্রায় উল্লেখযোগ্য সুবিধা দেখায়, তবে কিছু সীমাবদ্ধতাও রয়েছে
KYN61-40.5 সুইচগিয়ারের জন্য পণ্যের সুবিধাগুলি কী কী?
| দৃষ্টিভঙ্গি | সি-জিআইএস | AIS |
| আকার এবং পদচিহ্ন | কমপ্যাক্ট: AIS এর ভলিউম প্রায় 1/3, সাবস্টেশনের মেঝে স্থান ব্যাপকভাবে সংরক্ষণ করে। | বড়: ফেজ-থেকে-ফেজ এবং ফেজ-টু-গ্রাউন্ড ক্লিয়ারেন্সের জন্য যথেষ্ট জায়গা প্রয়োজন। |
| পরিবেশগত অভিযোজনযোগ্যতা |
চমৎকার: সম্পূর্ণ সিল করা, উচ্চ সুরক্ষা রেটিং, ঘনীভবন প্রতিরোধী, দূষণ, লবণ কুয়াশা, এবং ছোট প্রাণী। কঠোর পরিবেশের জন্য আদর্শ (বহির, উপকূলীয়, উচ্চ উচ্চতা)। | দরিদ্র: উন্মুক্ত কাঠামো, পরিবেশগত অবস্থার জন্য সংবেদনশীল; আর্দ্র অঞ্চলে ঘনীভূত ত্রুটির প্রবণতা। |
| রক্ষণাবেক্ষণ খরচ | খুব কম: মূল উপাদানগুলি রক্ষণাবেক্ষণ-মুক্ত, ম্যানুয়াল পরিদর্শন এবং রক্ষণাবেক্ষণের কাজকে ব্যাপকভাবে হ্রাস করে; জীবন-চক্র খরচ কম। | উচ্চতর: নিয়মিত পরিষ্কার, পরিদর্শন এবং রক্ষণাবেক্ষণ প্রয়োজন। |
| নিরাপত্তা | অত্যন্ত উচ্চ: লাইভ অংশগুলি সম্পূর্ণরূপে আবদ্ধ, অপারেটরদের বৈদ্যুতিক শকের ঝুঁকি হ্রাস করে; উচ্চ অপারেশনাল নিরাপত্তা। | মাঝারি: লাইভ অংশগুলি উন্মুক্ত, নির্দিষ্ট নিরাপত্তা ঝুঁকি তৈরি করে। |
| পরিবেশগত বন্ধুত্ব |
প্রবণতা: ঐতিহ্যগত SF₆-এর উচ্চ বৈশ্বিক উষ্ণতা বৃদ্ধির সম্ভাবনা রয়েছে, কিন্তু নতুন পরিবেশ-বান্ধব গ্যাস (শুষ্ক বায়ু, N₂) মূলধারায় পরিণত হচ্ছে, যা "সবুজ" গ্রিডগুলিকে সক্ষম করছে৷ | ভাল:কোন গ্রিনহাউস গ্যাস নির্গমন নেই। |
| প্রাথমিক বিনিয়োগ | উচ্চতর:জটিল প্রযুক্তি এবং উচ্চ উত্পাদন নির্ভুলতা AIS এর তুলনায় উচ্চ সংগ্রহের খরচের দিকে নিয়ে যায়। | নিম্ন: পরিপক্ক প্রযুক্তি, তুলনামূলকভাবে সাশ্রয়ী মূল্যের। |
| রক্ষণাবেক্ষণ সুবিধা |
অসুবিধাজনক: অভ্যন্তরীণ উপাদানগুলি দৃশ্যমান নয়; অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করা এবং মেরামত করা কঠিন, যার ফলে দীর্ঘ সময়ের বিভ্রাট হয়। | সুবিধাজনক: উপাদানগুলি দৃশ্যমান, ত্রুটিগুলি সনাক্ত করা এবং প্রতিস্থাপন করা সহজ। |

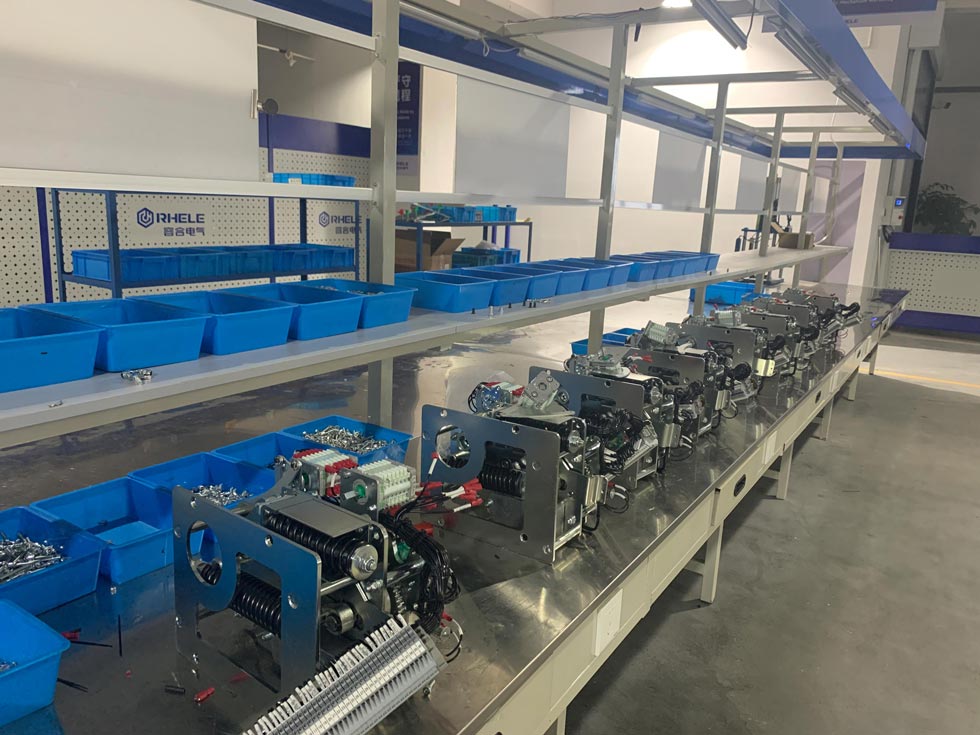

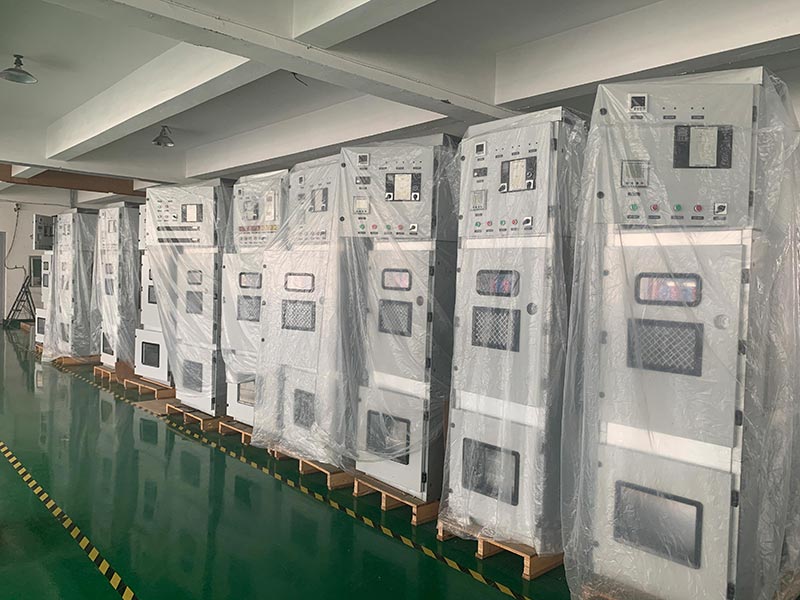

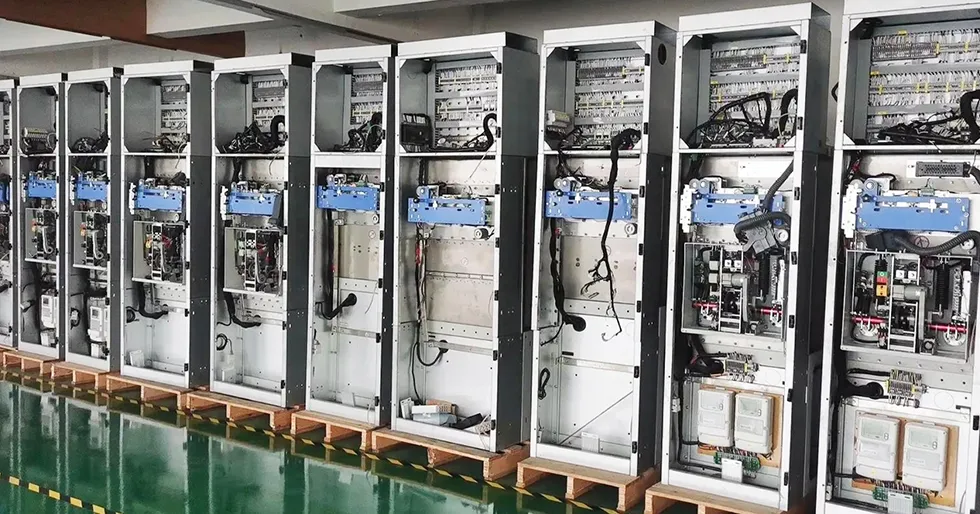

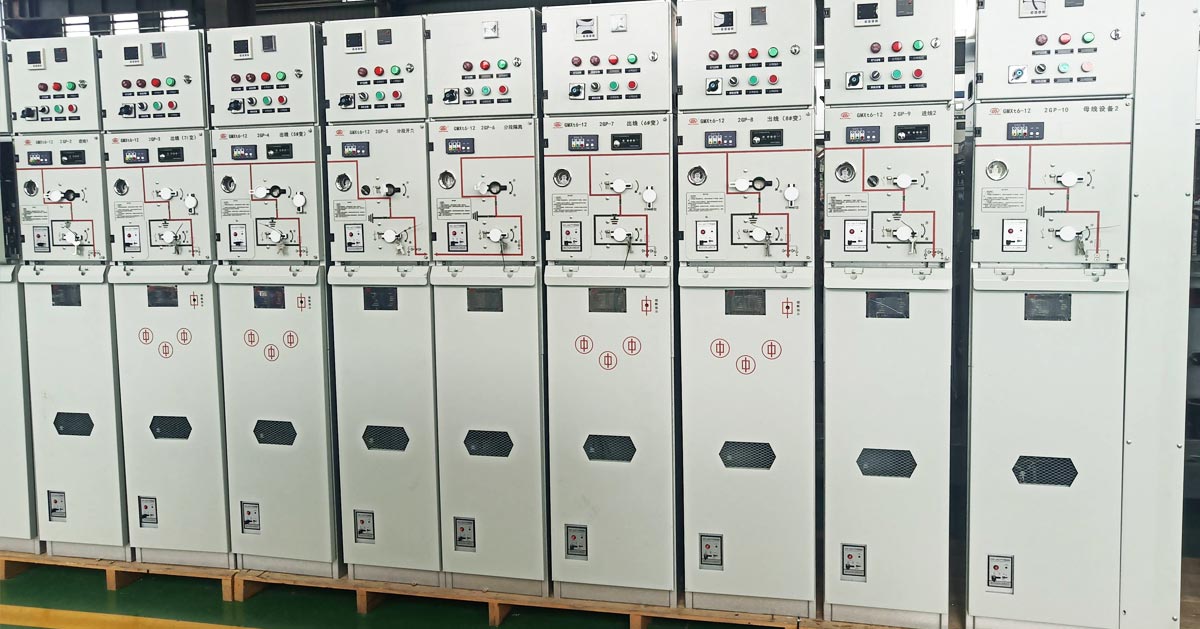

উত্পাদন কর্মশালা

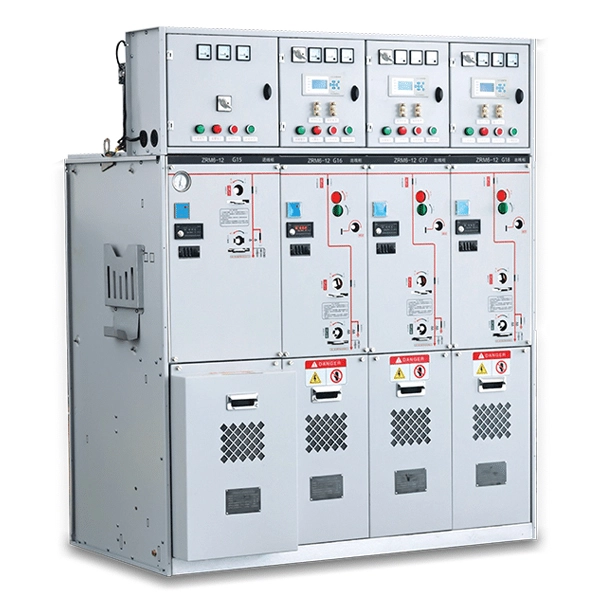

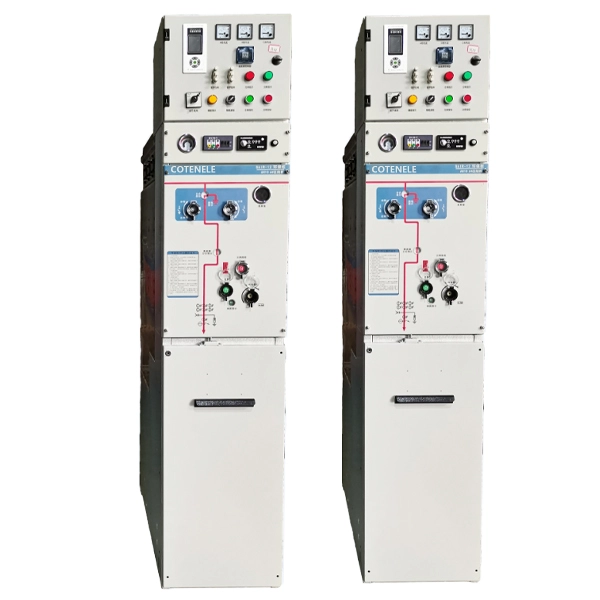

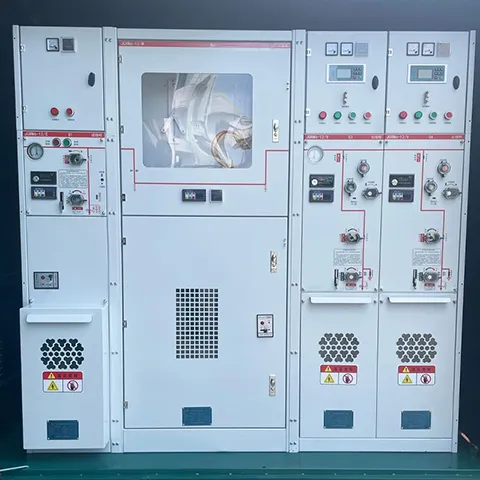

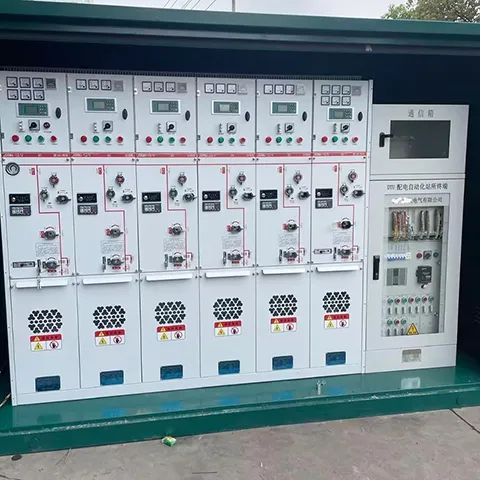

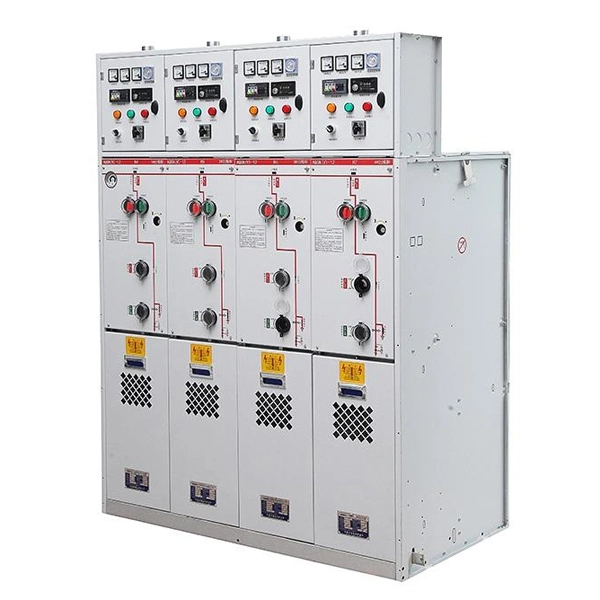

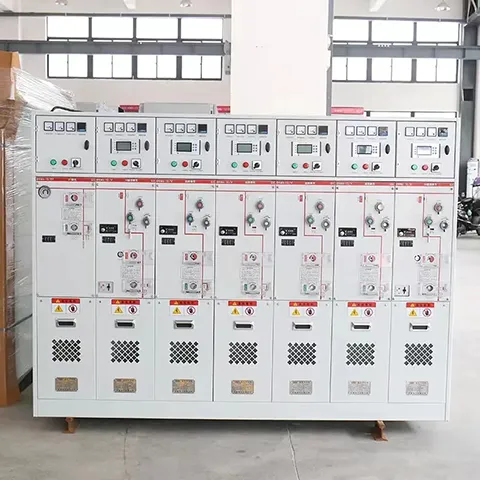

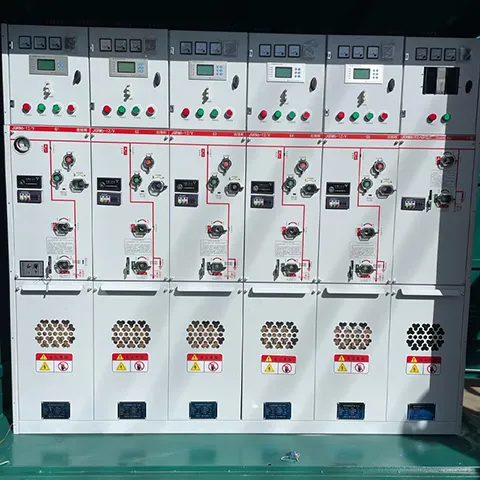

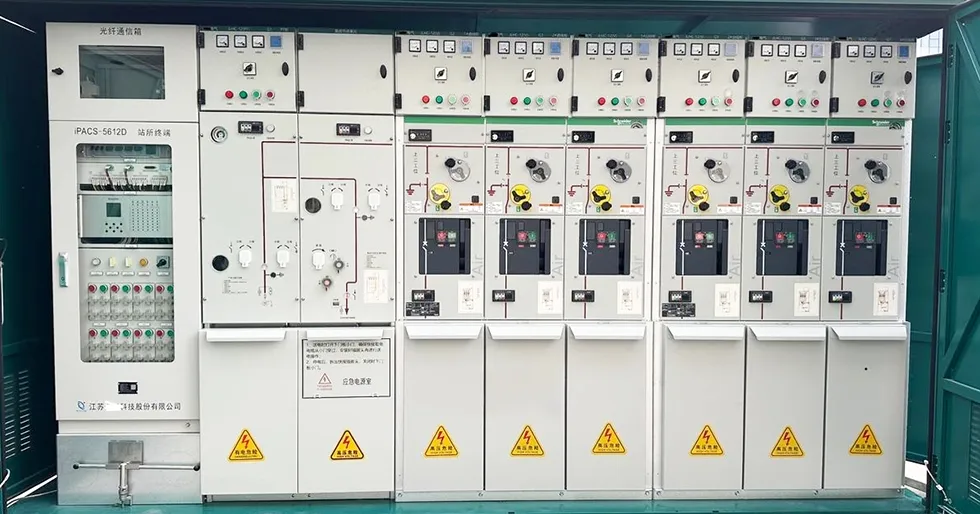

পণ্য শো
