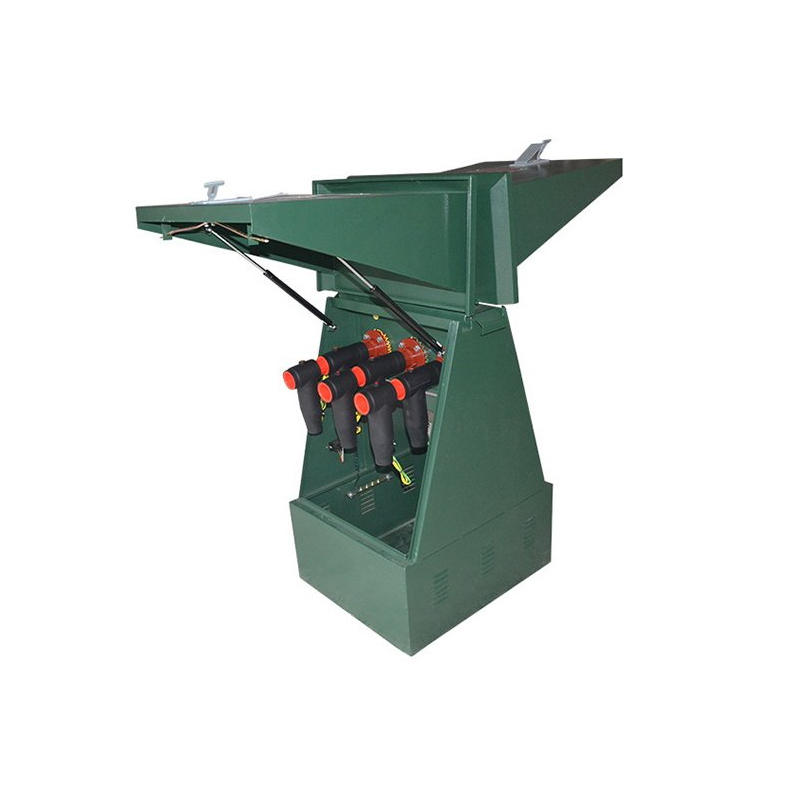

11KV বৈদ্যুতিক জংশন ক্যাবিনেটের তারের টার্মিনেশন বক্সের বাইরে

Cotenle হল চীনে আধুনিক শহুরে বিতরণ নেটওয়ার্ক সরঞ্জামগুলির একটি গুরুত্বপূর্ণ সরবরাহকারী৷ Cotenele দ্বারা নির্মিত 11KV বাইরের বৈদ্যুতিক জংশন ক্যাবিনেট কেবল টার্মিনেশন বক্সে সম্পূর্ণ নিরোধক, সম্পূর্ণ সিলিং এবং একটি কমপ্যাক্ট কাঠামোর বৈশিষ্ট্য রয়েছে, এটি দক্ষতার সাথে এবং নিরাপদে তারের ট্যাপিং এবং ট্রানজিশনের সমস্যাগুলি সমাধান করে এবং নমনীয় সংযোগযোগ্য সিজুনেবল সিজুনেবল প্রযুক্তির মাধ্যমে। সাধারণত 630A এর রেটযুক্ত বর্তমানের সাথে একটি বোল্টেড সংযোগ তারের জয়েন্ট গ্রহণ করে, যা DIN47636 মান মেনে চলে। এটি শহুরে নেটওয়ার্ক পুনর্গঠন এবং ভূগর্ভস্থ তারের পাওয়ার সাপ্লাইয়ের জন্য একটি আদর্শ পছন্দ।

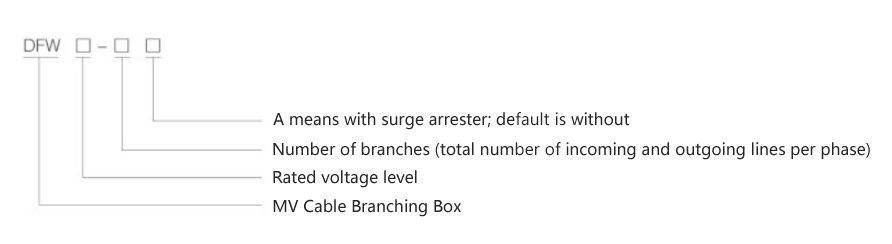

মডেল এবং অর্থ

প্রধান প্রযুক্তিগত পরামিতি

কাজের শর্ত

1. পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ তাপমাত্রা +40°C এর বেশি নয়, সর্বনিম্ন তাপমাত্রা -30°C এর বেশি নয়৷

2. বাতাসের গতি: 34 m/s এর সমতুল্য (বাতাসের চাপ 700 Pa এর বেশি নয়)।

3. আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়, মাসিক গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়।

4. সিসমিক রেজিস্ট্যান্স এবং ইনস্টলেশন প্রবণতা: অনুভূমিক ত্বরণ 0.4 m/s² এর বেশি নয়, উল্লম্ব ত্বরণ 0.15 m/s² এর বেশি নয়; ইনস্টলেশন প্রবণতা 3° এর বেশি নয়।

5. ইনস্টলেশন পরিবেশ: আশেপাশের বায়ু ক্ষয়কারী, দাহ্য গ্যাস বা জলীয় বাষ্প দ্বারা উল্লেখযোগ্যভাবে দূষিত হবে না এবং ইনস্টলেশন সাইটটি হিংসাত্মক কম্পন থেকে মুক্ত হবে।

দ্রষ্টব্য: যদি এই পণ্যটি অর্ডার করার জন্য ব্যবহারের শর্তগুলি উপরে উল্লিখিত স্পেসিফিকেশনগুলি অতিক্রম করে তবে অনুগ্রহ করে আমাদের কোম্পানির সাথে পরামর্শ করুন।

পণ্যের সুবিধা

বৈদ্যুতিক জংশন ক্যাবিনেটের বাইরে 11KV এর নিচের সুবিধা রয়েছে:

1. সম্পূর্ণরূপে উত্তাপযুক্ত এবং সম্পূর্ণরূপে সিল করা: কেবল জংশন ক্যাবিনেটের ভিতরের সমস্ত জীবন্ত অংশগুলি কঠোরভাবে উত্তাপযুক্ত (যেমন সিলিকন রাবার ব্যবহার করা) এবং কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য কোনও উন্মুক্ত কন্ডাক্টর নেই।

2. দৃঢ় পরিবেশগত অভিযোজনযোগ্যতা: তারের শাখা বাক্সের শেল কাঠামো এমন একটি নকশা গ্রহণ করে যা ধুলো, আর্দ্রতা, বন্যা এবং ক্ষয় প্রতিরোধী এবং বাইরে বা এমনকি প্লাবিত পরিবেশেও কাজ করতে পারে, সত্যিই রক্ষণাবেক্ষণ মুক্ত অপারেশন অর্জন করে।

3. নমনীয় এবং কমপ্যাক্ট স্ট্রাকচার: তারের শাখা বাক্সের উচ্চতা একত্রিত করা যেতে পারে এবং 8টি ইনকামিং/আউটগোয়িং লাইন পর্যন্ত মিটমাট করতে পারে। তারের শাখা বাক্সটি ঐতিহ্যবাহী বিতরণ ক্যাবিনেটের তুলনায় অনেক ছোট এলাকা দখল করে এবং শহুরে পরিবেশের সাথে সুন্দরভাবে মিশে যায়।

4. অর্থনৈতিক এবং নির্ভরযোগ্য: এই তারের শাখা বক্স প্রধান ফিডার তারের বিনিয়োগ কমাতে পারে এবং ইনস্টল করা সহজ। ফল্ট নির্দেশকের সাথে সহযোগিতা করার পরে, তারের শাখা বাক্সটি দ্রুত ত্রুটি সনাক্ত করতে পারে এবং বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা উন্নত করতে পারে।

5. কার্যকরীভাবে সম্প্রসারণযোগ্য: এই তারের শাখা বক্সটি বিভিন্ন বৈদ্যুতিক উপাদান যেমন লাইটনিং অ্যারেস্টার, ভোল্টেজ ইন্ডিকেটর, ট্রান্সফরমার, RTUs/FTU, এবং বিতরণ অটোমেশন এবং স্মার্ট গ্রিড আপগ্রেডকে সমর্থন করার জন্য বিভিন্ন সেন্সর দিয়ে সজ্জিত করা যেতে পারে।

12kv তারের শাখা বাক্সের শ্রেণীবিভাগ

12kV তারের শাখা বাক্স প্রাথমিকভাবে প্রযুক্তিগত শৈলী এবং ফাংশন দ্বারা শ্রেণীবদ্ধ করা হয়:

1. আমেরিকান-টাইপ শাখা বক্স

• বৈশিষ্ট্য: অনুভূমিক মাল্টি-ওয়ে বাসবার, একক-পার্শ্বের দরজা খোলা, কমপ্যাক্ট কাঠামো।
• সংযোগ পদ্ধতি: প্রধান সার্কিটের জন্য 600A স্ক্রু-ইন বোল্টযুক্ত সংযোগ; শাখা সার্কিটগুলির জন্য 200A প্লাগ-ইন সংযোগ (হট-অদলবদলযোগ্য)।
• সুবিধা: ছোট প্রস্থ, নমনীয় সমন্বয়, শাখা সংযোগকারী লোড সুইচিং জন্য ব্যবহার করা যেতে পারে.

2. ইউরোপীয়-টাইপ শাখা বক্স

• বৈশিষ্ট্য: বাসবার হিসাবে ফিড-থ্রু বুশিং ব্যবহার করে, ডবল-সাইড দরজা খোলা, পরিষ্কার তারের ব্যবস্থা।
• সংযোগ পদ্ধতি: সাধারণত 630A বোল্ট-স্থির তারের সংযোগকারী ব্যবহার করে।
• সুবিধা: তারের রাউটিং পরিষ্কার এবং তিনটি মূল তারের বড় স্প্যানের প্রয়োজন হয় না।

3. সুইচগিয়ার-টাইপ ব্রাঞ্চ বক্স (রিং নেটওয়ার্ক টাইপ)

• বৈশিষ্ট্য: বিল্ট-ইন SF6 লোড ব্রেক সুইচ বা সার্কিট ব্রেকার, ব্রেকিং ক্ষমতা সহ।
• ফাংশন: সার্কিট স্যুইচিংয়ের অনুমতি দেয়, রিং নেটওয়ার্ক পাওয়ার সাপ্লাই সক্ষম করে বা রক্ষণাবেক্ষণের জন্য বিভাগগুলিকে বিচ্ছিন্ন করে।
• সুবিধা: কম খরচে একটি রিং প্রধান ইউনিটের কিছু ফাংশন একত্রিত করে; ঐতিহ্যগত শাখা বাক্স থেকে স্মার্ট গ্রিডের দিকে একটি আপগ্রেড পথ উপস্থাপন করে।

নির্বাচন দ্রষ্টব্য: মূলধারার উচ্চ-মানের পণ্যগুলি তারের সংযোগকারীগুলির জন্য প্রাথমিক উপাদান হিসাবে সিলিকন রাবার ব্যবহার করে, যা প্রাথমিক তাপ-সঙ্কুচিত বা EPDM উপকরণগুলির তুলনায় অনেক উচ্চতর নিরোধক সিলিং এবং বার্ধক্য প্রতিরোধের প্রস্তাব দেয়।

নির্বাচন নির্দেশিকা:

1. পরিবেশগত কারণগুলি: যদি তারের শাখা বাক্সটি বন্যা প্রবণ বা নিচু এলাকায় স্থাপন করার প্রয়োজন হয়, তাহলে IP67 বা উচ্চতর সুরক্ষা স্তর (যেমন সমাহিত প্রকার) সহ একটি সম্পূর্ণ সিল করা জল প্রবেশ সুরক্ষা কাঠামো নির্বাচন করা উচিত।

2. রক্ষণাবেক্ষণের প্রয়োজন: যে পরিস্থিতিতে চরম কম্প্যাক্টনেস এবং কোন রক্ষণাবেক্ষণের প্রয়োজন হয়, আমরা আমেরিকান প্লাগ-ইন কেবল শাখা বাক্স ব্যবহার করার পরামর্শ দিই; যাইহোক, তারের স্বচ্ছতার জন্য উচ্চ প্রয়োজনীয়তা সহ তিনটি কোর, বড় ক্রস-সেকশন তারের জন্য, আমরা ইউরোপীয় স্টাইলের তারের শাখা বাক্স ব্যবহার করার পরামর্শ দিই।

3. নেটওয়ার্ক কার্যকারিতা: রিং নেটওয়ার্ক অ্যাপ্লিকেশন পরিস্থিতিতে যে ত্রুটি বিচ্ছিন্নতা প্রয়োজন, স্যুইচ সরঞ্জাম প্রকার বিতরণ বাক্স নির্বাচন করা আবশ্যক।

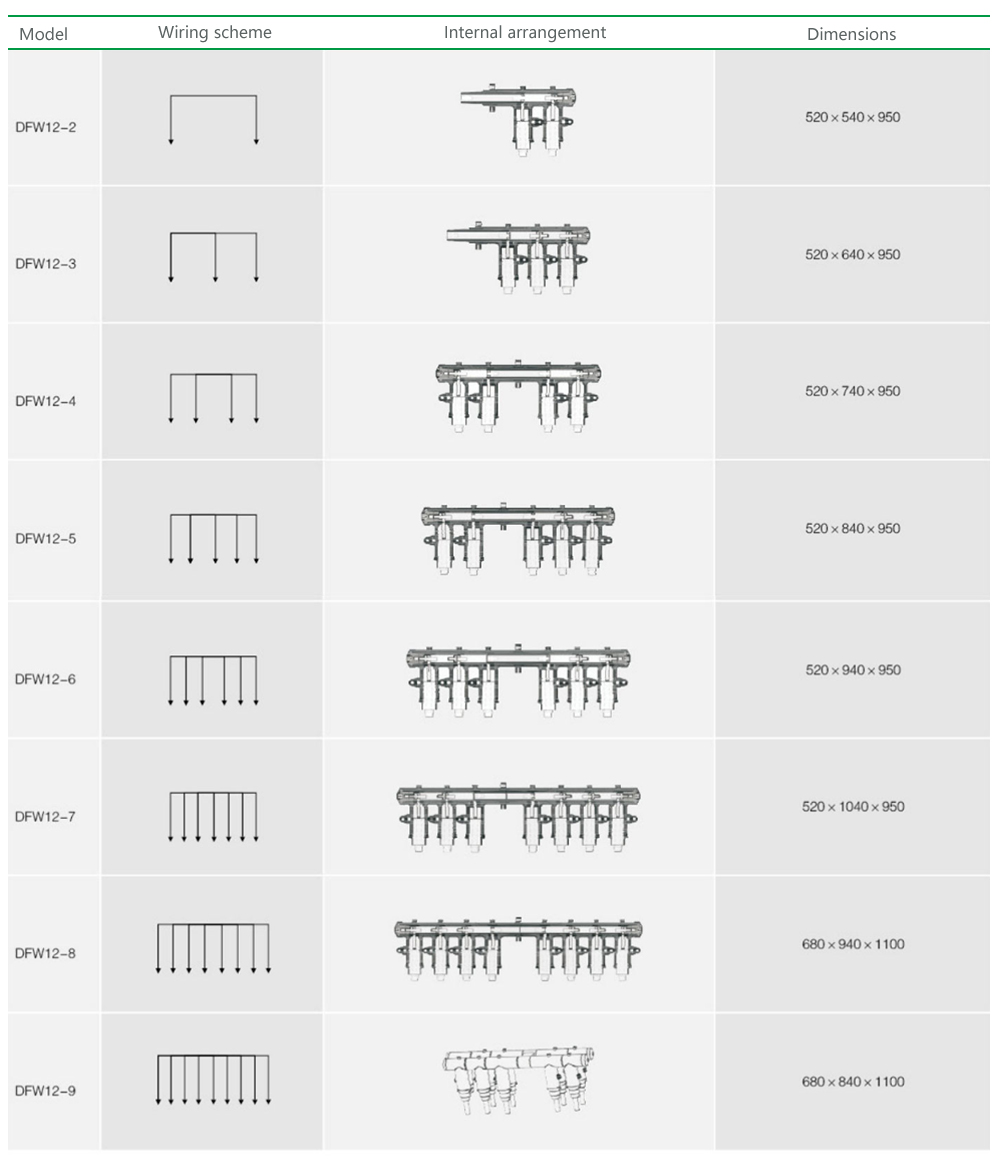

অর্ডার নম্বর প্রদর্শন:

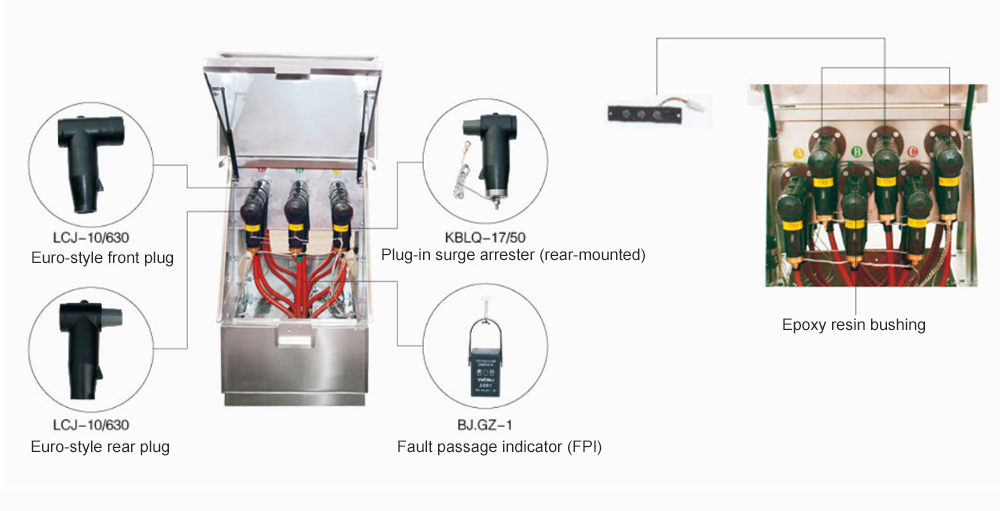

12 কেভি ইউরোপীয় তারের জংশন বক্সের অভ্যন্তরীণ বন্টন চিত্র

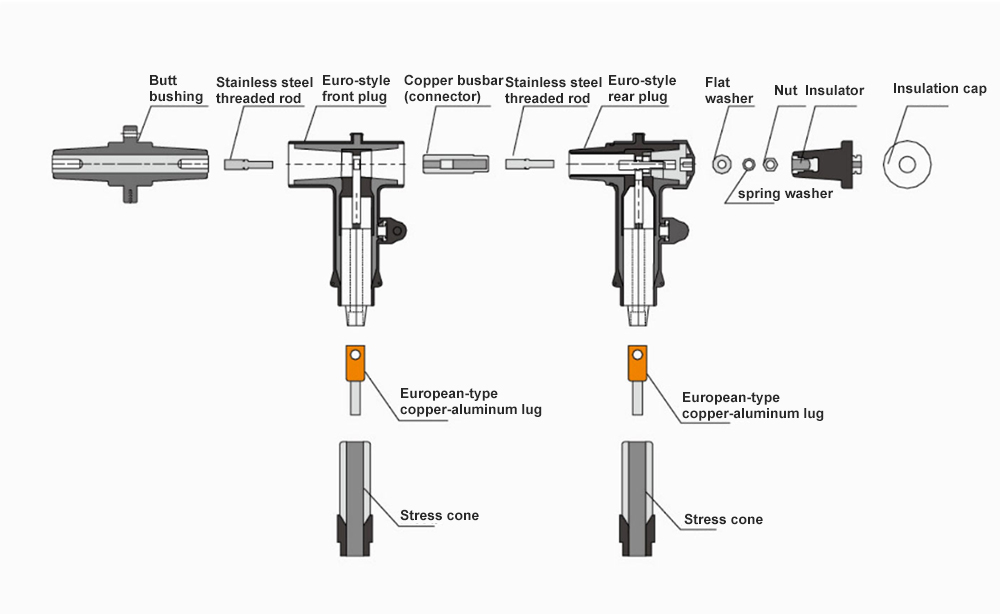

12kv ইউরোপীয় তারের জংশন বক্স জয়েন্টগুলির পরিকল্পিত চিত্র:

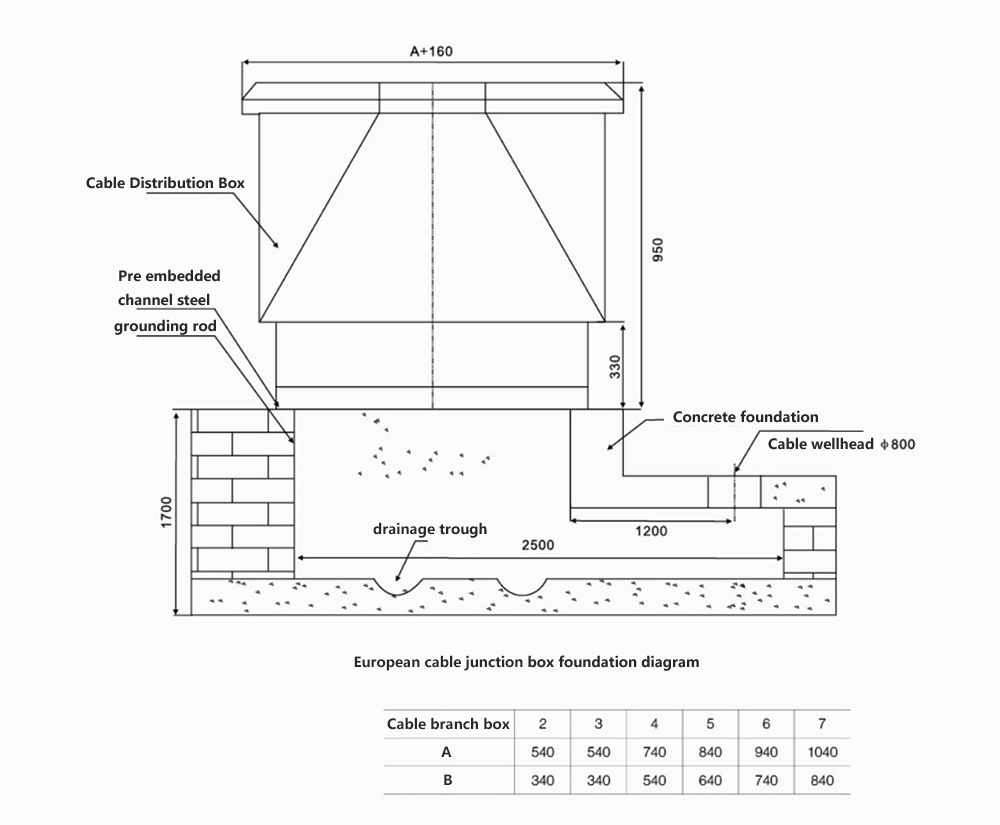

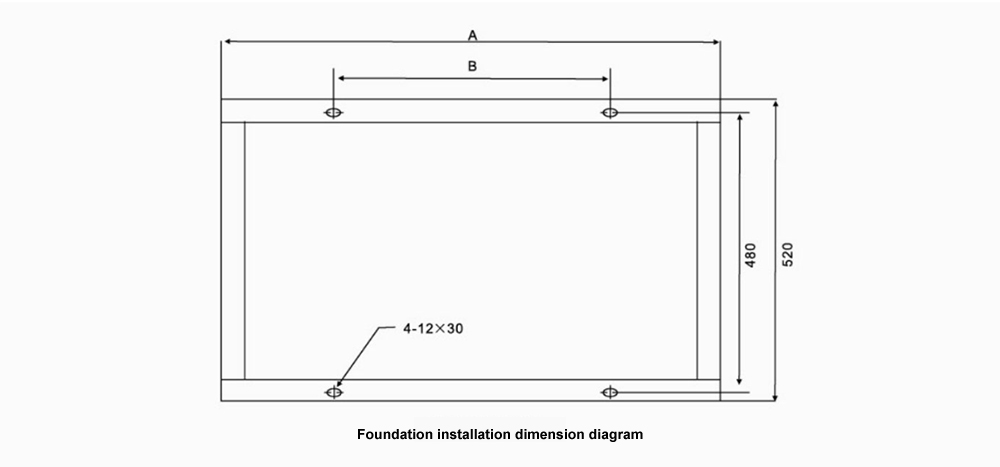

12KV ইউরোপীয় তারের জংশন বক্স ফাউন্ডেশন ডায়াগ্রাম
