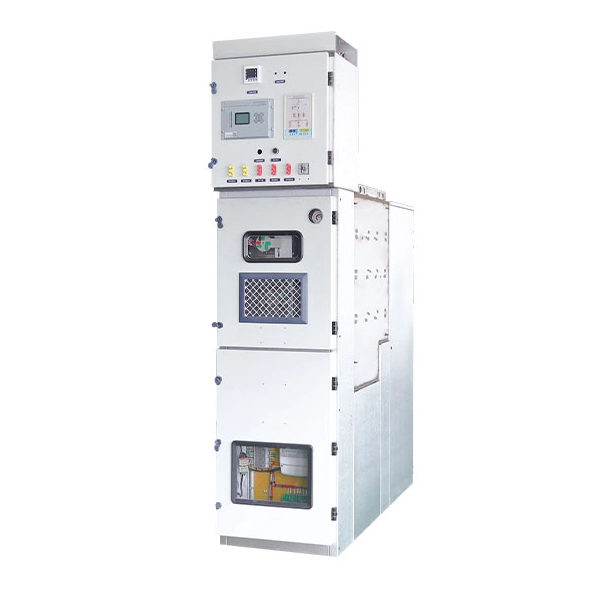

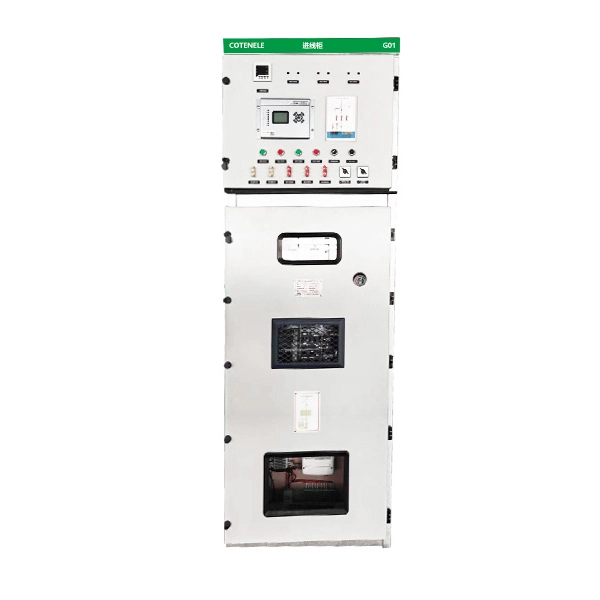

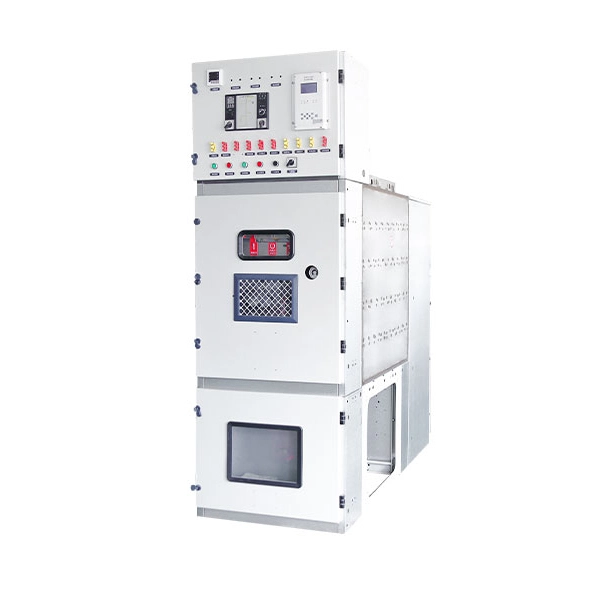

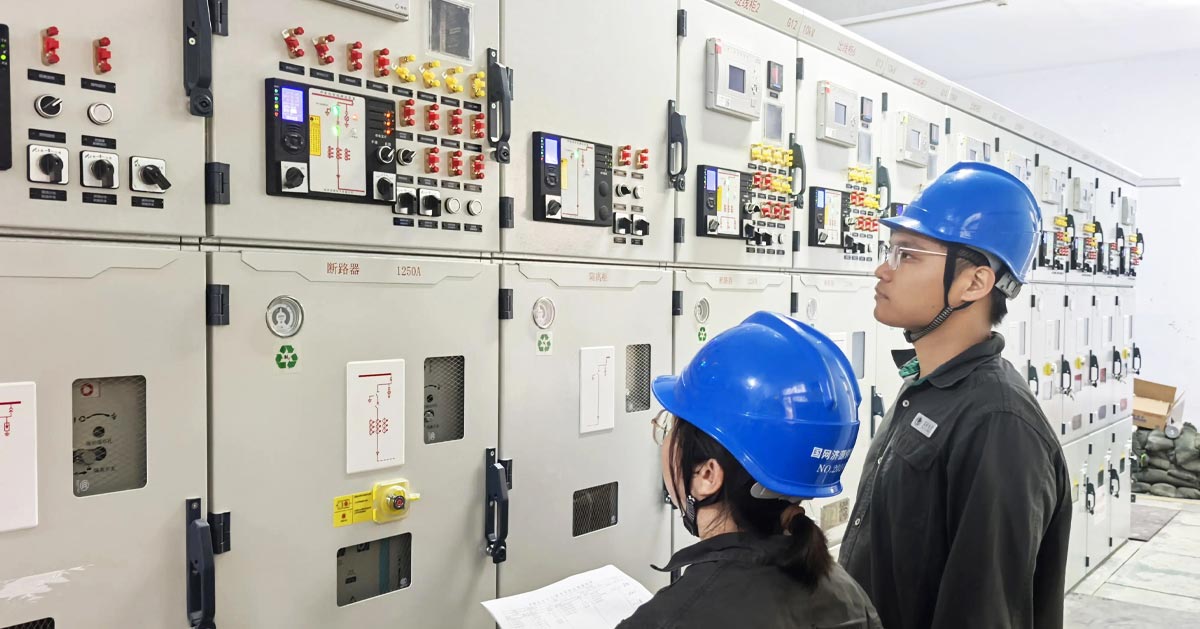

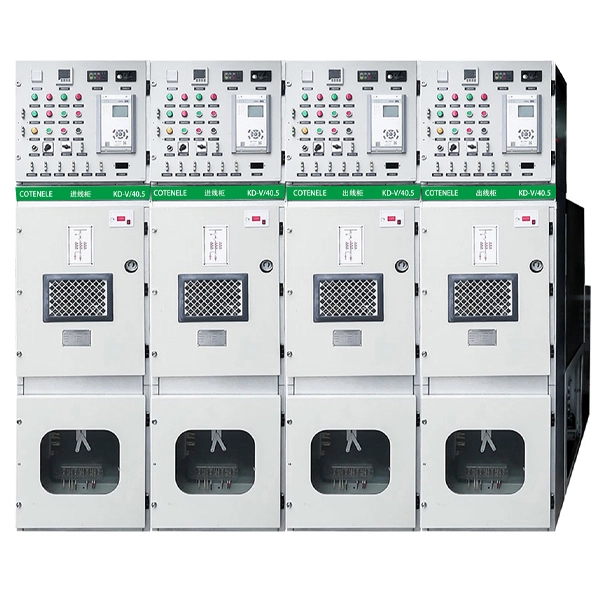

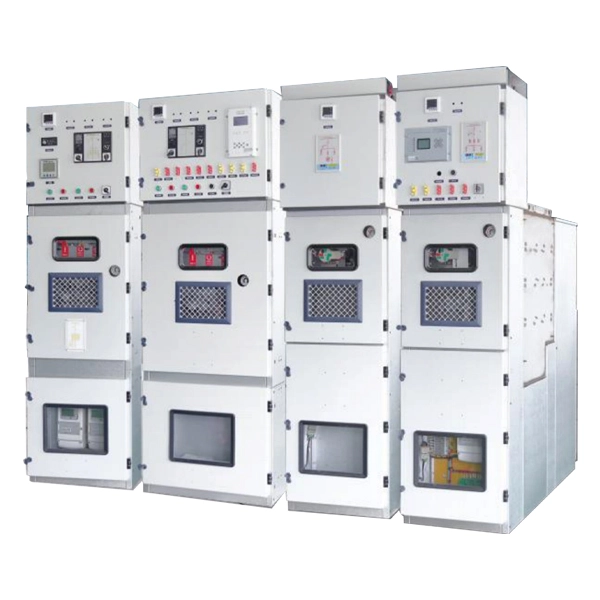

33KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেম
একটি লেজার বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারক হিসাবে, Cotenele বহু বছর ধরে নতুন পণ্যগুলির গবেষণা এবং উন্নয়নের জন্য প্রতিশ্রুতিবদ্ধ। 33KV মাঝারি ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেম হল আমাদের নতুন উন্নত পণ্য যার সর্বোচ্চ ভোল্টেজ 40.5kv। এই মাঝারি-ভোল্টেজ রিং প্রধান ইউনিটটি একটি গ্যাস-অন্তরক ধাতব বৈশিষ্ট্যযুক্ত, যা সম্পূর্ণরূপে সংযুক্ত। উচ্চ-ভোল্টেজের লাইভ পার্টস যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, আইসোলেটিং সুইচ এবং বাসবারগুলিকে একটি স্টেইনলেস স্টিলের গ্যাস বক্সে সীলমোহর করুন যা ইনসুলেটিং গ্যাসে ভরা।
Cotenele চীন থেকে মাঝারি-ভোল্টেজ গ্যাস-অন্তরক রিং প্রধান ইউনিট রপ্তানিকারক. আমাদের নতুন বিকশিত 33KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেম ইউরোপ এবং দক্ষিণ-পূর্ব এশিয়ার গ্রাহকদের দ্বারা ব্যাপকভাবে ব্যবহৃত হয়েছে।
এই রেটযুক্ত ভোল্টেজ 40.5kv গ্যাস-ইনসুলেটেড RMU, এর কম্প্যাক্টনেস, নির্ভরযোগ্যতা এবং নিরাপত্তার মূল সুবিধা সহ, মাঝারি ভোল্টেজ বন্টন ক্ষেত্রে একটি প্রধান সরঞ্জাম হয়ে উঠেছে, বিশেষ করে এমন পরিস্থিতিতে যেখানে ভূমি সম্পদের অভাব রয়েছে, পরিবেশগত অবস্থা কঠোর এবং বিদ্যুৎ সরবরাহ নির্ভরযোগ্যতার জন্য উচ্চ প্রয়োজনীয়তা পছন্দ করা হয়।
এই মাঝারি-ভোল্টেজ রিং প্রধান ইউনিটটি প্রাসঙ্গিক আন্তর্জাতিক এবং জাতীয় মান যেমন IEC 62271, GB/T 3906-2020, DL/T 404-2018 ect মেনে চলে।
মডেল এবং অর্থ
প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | সি-ইউনিট | F-উইন্ট | V- ইউনিট | আইসোলেশন সুইচ | ভ্যাকুয়াম সার্কিট ব্রেকার |
| লোড ব্রেক সুইচ | ফিউজের সাথে লোড ব্রেক সুইচের সমন্বয় | ভিসিবি | ||||
| রেটেড ভোল্টেজ | কেভি | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 |
| রেট করা বর্তমান | A | 630 | 125 | 630-3150 | 630-3150 | 630-3150 |
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 | 50 | 50 | 50 |
| প্রধান সার্কিট প্রতিরোধের | μΩ | ≤200≤60 | ≤400≤60 | ≤200≤60 | ≤200≤60 | ≤200≤60 |
| স্বল্পমেয়াদী পাওয়ার ফ্রিকোয়েন্সি রেট করা হয়েছে ভোল্টেজ সহ্য করা |
কেভি | 95 | 95 | 95 | 95 | 95 |
| রেটেড বজ্রপাত ভোল্টেজ সহ্য করে | কেভি | 185 | 185 | 185 | 185 | 185 |
| রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | 20-25 | 31.5 | 20-40 | 20-40 | 20-40 |
| রেট শর্ট সার্কিট তৈরি বর্তমান | kA | 50 | 80 | 80 | 80 | 80 |
| স্বল্পমেয়াদী পাওয়ার ফ্রিকোয়েন্সি রেট করা হয়েছে ভোল্টেজ সহ্য করা (ব্রেক) |
বার | 118 | 118 | 115 | 118 | 118 |
| রেটেড বজ্রপাত প্রতিরোধ ভোল্টেজ (ব্রেক) |
kA | 215 | 215 | 215 | 215 | 215 |
| রেট শর্ট সার্কিট সময়কাল | s | 4 | 4 | 4 | 4 | 4 |
| রেটেড পিক বর্তমান সহ্য করে | kA | 50 | 80 | 80 | 80 | 80 |
| থ্রি-ফেজ ক্লোজিং অ-সামপ্লেটনিটি /তিন-ফেজ খোলার অ-সামগ্রিকতা |
ms | ≤5 | ≤3 | ≤2 | ||
| রেট স্থানান্তর বর্তমান | A | 1750 | ||||
| অভ্যন্তরীণ চাপ পরীক্ষা (এএফএলআর ক্লাস) | kA/s | 31.5kA/0.5s (বাসবার রুম, সুইচ রুম, ক্যাবল রুম সহ) | ||||
| আংশিক স্রাব | পিসি | ≤10 | ||||
| সুরক্ষা স্তর | IP67 | IP67 | IP67 | |||
| যান্ত্রিক জীবনকাল | বার | 10000 | 10000 | 10000 | 3000 | 3000 |
কাজের শর্ত
1. ইনস্টলেশন অবস্থান:ইনডোর
2. পরিবেশগত তাপমাত্রা:-15℃~40℃
3. উচ্চতা:≤5000 মি
4. ভূমিকম্পের তীব্রতা:≤8 ডিগ্রি
5. গ্যাস ভর্তি চাপ:0.05MPa
6. প্রতিটি বগির আপেক্ষিক বার্ষিক গ্যাস লিকেজ হার:≤0.2%
7. সেকেন্ডারি সিস্টেমে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রশস্ততা (kV)≤1.6
দ্রষ্টব্য:দাহ্য গ্যাস, আগুন এবং বিস্ফোরণের ঝুঁকি, আশেপাশের এলাকায় ঘনীভূতকরণ এবং দূষণ ছাড়া অপারেশনের তীব্রতা: GB3906-এ প্রথম স্তরের প্রবিধান দ্বারা
গ্যাস-অন্তরক সুইচগিয়ারগুলির পণ্যের বৈশিষ্ট্যগুলি কী কী?
1. গ্যাস-অন্তরক সুইচগিয়ারে ছোট পায়ের ছাপ রয়েছে এবং SF₆ গ্যাসকে অভিযোজিত করে যা চমৎকার অন্তরক এবং আর্ক-নিভানোর কার্যক্ষমতা প্রদান করে। এটি আরও কমপ্যাক্ট ডিজাইনকে সক্ষম করে এবং সামগ্রিক আকার হ্রাসে অবদান রাখে।
2. উচ্চ নির্ভরযোগ্যতা এবং নিরাপত্তা অর্জন করা হয় কারণ প্রধান সার্কিট কন্ডাক্টরগুলি একটি SF₆-ভরা চেম্বারের মধ্যে আবদ্ধ থাকে৷ একটি সম্পূর্ণ-ঘের বাক্সে চাপযুক্ত নিরোধক গ্যাস বাহ্যিক পরিবেশগত তারতম্য থেকে জীবন্ত অংশগুলিকে রক্ষা করে, বৈদ্যুতিক শক বা আগুনের ঝুঁকি ছাড়াই দীর্ঘমেয়াদী, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
3. সরঞ্জামগুলি একটি স্বাধীন মডুলার আর্কিটেকচার গ্রহণ করে। গ্যাসের বগিটি বিচ্ছিন্নযোগ্য উচ্চ-নির্ভুল অ্যালুমিনিয়াম প্লেট থেকে তৈরি করা হয়েছে এবং সংযোগ বিচ্ছিন্নকারী একটি তিন-অবস্থান লিনিয়ার ড্রাইভ প্রক্রিয়া ব্যবহার করে। কন্ট্রোল রিলে এবং তারের জটিল বিন্যাস এড়াতে, প্রায় 100টি পিএলসি পয়েন্ট সহ একটি নিয়ন্ত্রণ মডিউল প্রয়োগ করা হয়, যা আর্থিং সুইচ এবং সংযোগ বিচ্ছিন্ন উভয়ই বৈদ্যুতিক মোটরের মাধ্যমে দূরবর্তীভাবে পরিচালনা করার অনুমতি দেয়। সুইচিং মেকানিজমের মডুলার ডিজাইনে ঢালাই করা ক্লোজিং এবং খোলার টার্মিনাল সহ একটি টিউলিপ-টাইপ কন্টাক্ট অ্যাসেম্বলি ব্যবহার করা হয়, যা আগের রোটারি ডিসকানেক্টর এবং আর্থিং সুইচগুলিতে পাওয়া ভুল-অপারেশনের সম্ভাবনাকে দূর করে। যোগাযোগের অস্থিরতা এবং অত্যধিক প্রতিরোধের মতো সমস্যাগুলি সমাধান করার জন্য, প্রতিটি পরিচিতির চারপাশে একটি ভোল্টেজ-সমতুল্য ঢাল লাগানো হয়। এটি আংশিক স্রাবের সমস্যাগুলি সম্পূর্ণরূপে সমাধান করেছে যা স্যুইচিং পয়েন্টগুলিতে ঘটত।
4. 33KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেম নমনীয় অ্যাপ্লিকেশন এবং সুবিধাজনক বিন্যাস অফার করে। একটি স্বতন্ত্র ইউনিট হিসাবে, এটি বিভিন্ন প্রাথমিক সংযোগের প্রয়োজনীয়তা মেটাতে বিভিন্ন উপায়ে একত্রিত করা যেতে পারে। সম্পূর্ণ কার্যকরী ইউনিট হিসাবে সাইটে সরবরাহ করা হয়েছে, এটি অন-সাইটে ইনস্টলেশনের সময়কে সংক্ষিপ্ত করে এবং সামগ্রিক নির্ভরযোগ্যতা বাড়ায়।
পণ্যের কাঠামো
এই গ্যাস-ইনসুলেটেড মিডিয়াম-ভোল্টেজ সুইচগিয়ারের রেট করা বর্তমান স্তরগুলির মধ্যে রয়েছে 630A, 1250A, 1600A, 2000A, 2500A, এবং 3150A, এবং ঘেরের মাত্রাগুলি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে। এর ঘেরটি কাটা এবং বাঁকানোর মাধ্যমে অ্যালুজিঙ্ক স্টিল প্লেট দিয়ে তৈরি, যখন গ্যাস ট্যাঙ্কটি উচ্চ-মানের 304 স্টেইনলেস স্টিল প্লেট থেকে ঢালাই করা হয়। সার্কিট স্কিম অনুযায়ী প্রতিটি কার্যকরী ইউনিট স্বাধীনভাবে প্রসারিত এবং একটি সুইচগিয়ার সমাবেশে একত্রিত করা যেতে পারে।

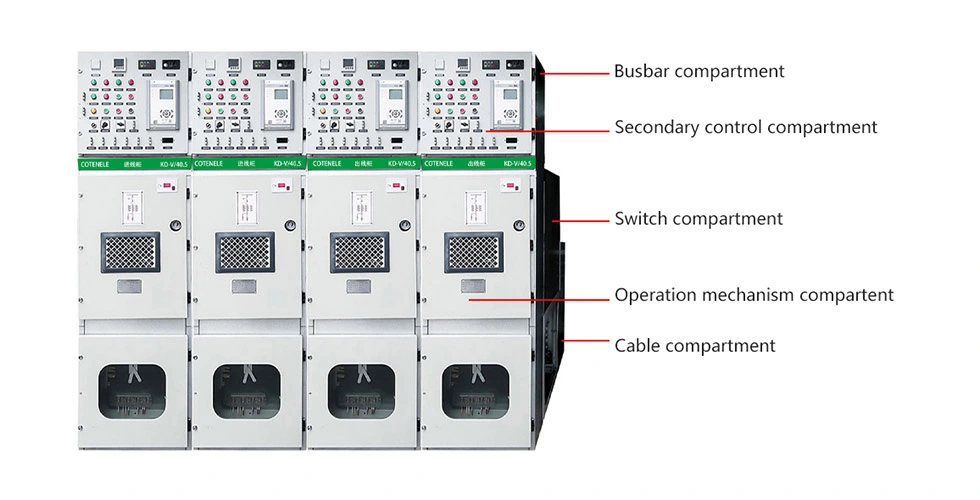

33KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেমকে কয়েকটি পৃথক কম্পার্টমেন্টে বিভক্ত করা যেতে পারে যেমন একটি সেকেন্ডারি কন্ট্রোল কম্পার্টমেন্ট, একটি বাসবার কম্পার্টমেন্ট, একটি সার্কিট ব্রেকার কম্পার্টমেন্ট, একটি সার্কিট ব্রেকার অপারেটিং মেকানিজম কম্পার্টমেন্ট, এবং একটি ক্যাবল কম্পার্টমেন্ট, যেখানে তারের সংযোগের উচ্চতা 700 মিমি পর্যন্ত পৌঁছায় এবং ইনস্টলেশনের জন্য সুবিধাজনক। সম্পূর্ণ সুইচগিয়ার একটি সম্পূর্ণ গ্রাউন্ডিং সুরক্ষা সিস্টেমের সাথে সজ্জিত।
তদুপরি, সুইচিং কম্পার্টমেন্ট, বাসবার কম্পার্টমেন্ট, ক্যাবল কম্পার্টমেন্ট এবং সেকেন্ডারি সার্কিট চ্যানেলের মতো কার্যকরী কম্পার্টমেন্টগুলি একে অপরের থেকে বিচ্ছিন্ন, প্রত্যেকটি স্বতন্ত্রতা নিশ্চিত করার জন্য মাটিযুক্ত ধাতব পার্টিশন দ্বারা পৃথক করা হয়।
1. বাসবার বগি:

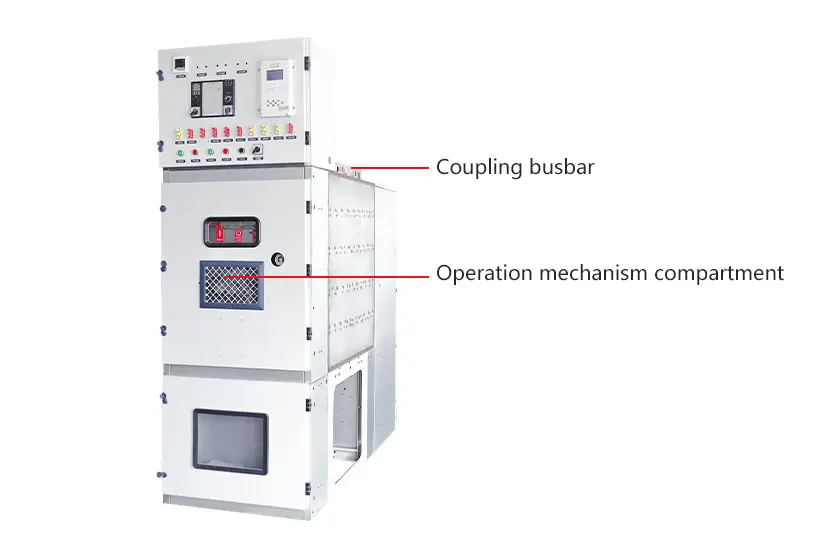

বাসবার বগিটি উপরের গ্যাস ট্যাঙ্কের মধ্যে আবদ্ধ থাকে, যেখানে বিচ্ছিন্ন করার ব্যবস্থাও রয়েছে। একবার সুইচগিয়ার ফাউন্ডেশন বেসে নামানো হলে, সংলগ্ন মন্ত্রিসভা বিভাগগুলি একটি কাপলিং প্রক্রিয়ার মাধ্যমে একত্রিত হয়, যার ফলে বাম এবং ডান সার্কিট ইউনিট এবং তাদের বাসবারগুলিকে একটি সমন্বিত সমাবেশে শক্তভাবে সংযুক্ত করা হয়।
2.সেকেন্ডারি কন্ট্রোল কম্পার্টমেন্ট:
সেকেন্ডারি কন্ট্রোল কম্পার্টমেন্টটি সরাসরি সুইচগিয়ার ঘেরের উপরে অবস্থিত। ভিতরে, এটি উপাদান মাউন্টিং প্লেট এবং টার্মিনাল ব্লক ফিক্সিং বন্ধনী দিয়ে সজ্জিত, যা তারের টার্মিনাল, ছোট বাসবার টার্মিনাল, সমন্বিত সুরক্ষা ডিভাইস, সেইসাথে অন্যান্য নিয়ন্ত্রণ এবং অপারেটিং উপাদানগুলিকে মিটমাট করতে পারে। এটি রিমোট কন্ট্রোল, রিমোট পরিমাপ, রিমোট সিগন্যালিং এবং স্থানীয় পর্যবেক্ষণের মতো সিস্টেম ফাংশন সক্ষম করে। ছোট বাসবারগুলিকে সংযুক্ত করার জন্য বৃত্তাকার ছিদ্রগুলি টার্মিনালগুলির সাথে সম্পর্কিত অবস্থানে বাম এবং ডান পাশের প্যানেলে সরবরাহ করা হয়, যখন সংলগ্ন ক্যাবিনেটগুলিকে একত্রিত করা হয় তখন সুবিধাজনক তারের সুবিধা দেয়৷
মাধ্যমিক নিয়ন্ত্রণ বগি

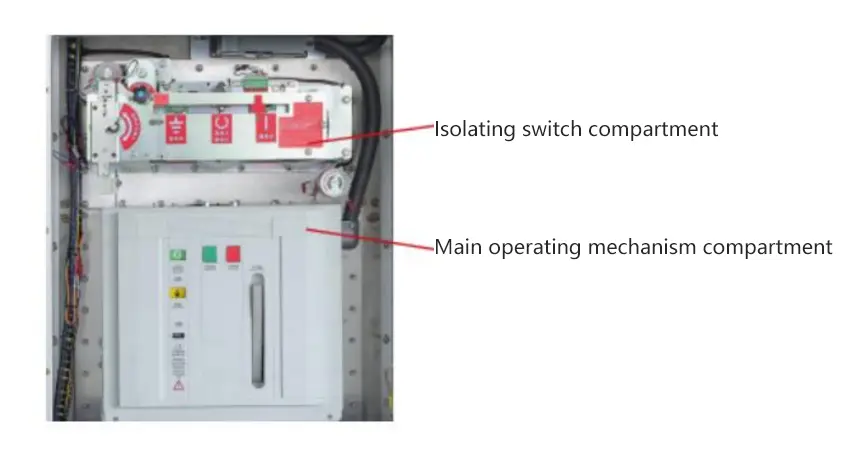

3. বগি পরিবর্তন করুন:
সুইচ বগিটি ঘেরের মাঝখানে অবস্থিত। এই মন্ত্রিসভা একটি প্লেট-টাইপ গ্যাস-অন্তরক সুইচগিয়ার গঠন গ্রহণ করে, যার দুটি গ্যাস কম্পার্টমেন্ট, একটি উপরের এবং একটি নিম্ন। উপরের গ্যাসের কম্পার্টমেন্টে তিন-অবস্থান বিচ্ছিন্নকারী থাকে, যখন নিচের গ্যাসের বগিতে ভ্যাকুয়াম সার্কিট ব্রেকার থাকে। বাসবার, থ্রি-পজিশন ডিসকানেক্টর, এবং ভ্যাকুয়াম সার্কিট ব্রেকার একটি "উপরের-মধ্য-নিম্ন" কনফিগারেশনে সাজানো হয়েছে। একটি একক-গ্যাস-বগির নকশা গঠনে সহজ, তৈরি করা সহজ এবং খরচ কম।
যাইহোক, যেহেতু সমস্ত উপাদান এক বগিতে একত্রে স্থাপন করা হয়, তারা পারস্পরিক হস্তক্ষেপের প্রবণ হয়, যার ফলে নির্ভরযোগ্যতা কম হয়। বিপরীতে, একটি মাল্টি-গ্যাস-কম্পার্টমেন্ট ডিজাইন পৃথক মডিউলগুলির সহজ প্রতিস্থাপনের অনুমতি দেয়, একাধিক উপাদানের মধ্যে পারস্পরিক হস্তক্ষেপ এড়ায় এবং উচ্চ নিরাপত্তা প্রদান করে। তা সত্ত্বেও, বহু-বগির কাঠামো আরও জটিল, তৈরি করা আরও কঠিন এবং আরও ব্যয়বহুল।
4.অপারেটিং মেকানিজম পার্টমেন্ট
স্প্রিং অপারেটিং মেকানিজম একটি ফ্ল্যাট লেআউটে সাজানো হয়েছে, ডিসকানেক্টর মেকানিজম এবং সার্কিট ব্রেকার মেকানিজম আলাদাভাবে রাখা হয়েছে। ভ্যাকুয়াম ইন্টারপ্টারের মেকানিজম এবং ইনসুলেশন পুল রড সামনে থেকে পিছনের কনফিগারেশনে একত্রিত করা হয়েছে, যা ট্রান্সমিশন চেইনকে সরল করে। ফলস্বরূপ, মেকানিজমের আউটপুট বৈশিষ্ট্যগুলি সার্কিট ব্রেকারের খোলার এবং বন্ধ করার বৈশিষ্ট্যগুলির সাথে আরও ভাল মেলে, যান্ত্রিক নির্ভরযোগ্যতা এবং নমনীয়তা উন্নত করার সাথে সাথে বিদ্যুতের খরচ হ্রাস করে।
5. তারের বগি:
তারের বগিটি সুইচগিয়ারের নীচের অংশে অবস্থিত এবং একটি স্বাধীন চাপ ত্রাণ চ্যানেল রয়েছে। স্থল থেকে তারের সংযোগ টার্মিনালের উচ্চতা 700 মিমি পর্যন্ত পৌঁছাতে পারে। গ্রাউন্ডিং ইন্টারলক প্রয়োজন অনুযায়ী তারের বগির ভিতরে ইনস্টল করা হয় এবং প্রতিটি সার্কিটে দুটি তার এবং একটি সার্জ অ্যারেস্টার মিটমাট করা যায়। অধিকন্তু, ইনকামিং/আউটগোয়িং কেবল এবং সার্জ অ্যারেস্টার উভয়ই একটি অভ্যন্তরীণ শঙ্কু প্লাগ-ইন সংযোগ পদ্ধতি ব্যবহার করে সংযুক্ত থাকে।
গ্যাস-অন্তরক সুইচগিয়ারের বেশ কয়েকটি সাধারণ সার্কিট স্কিম এবং মাত্রা
| নাম | আরএমইউ ইউনিট | মাত্রা |
| C | লোড বিরতি সুইচ ইউনিট | (প্রস্থ = 600/800 মিমি) |
| D | ইউনিটের মাধ্যমে বাসবার | (প্রস্থ = 600/800 মিমি) |
| F | সুইচ-ফিউজ সমন্বয় ইউনিট | (প্রস্থ = 600/800 মিমি) |
| G | আইসোলেশন সুইচ ইউনিট | (প্রস্থ = 600/800 মিমি) |
| V | সার্কিট ব্রেকার ইউনিট | (প্রস্থ = 600/800 মিমি) |
| সিএল | লোড ব্রেক সুইচ বাসবার রাইজার ইউনিট | (প্রস্থ = 600/800 মিমি) |
| ভিএল | সার্কিট ব্রেকার বাসবার রাইজার ইউনিট | (প্রস্থ = 600/800 মিমি) |
| আমি | মিটারিং ইউনিট | (প্রস্থ = 800/1200 মিমি) |

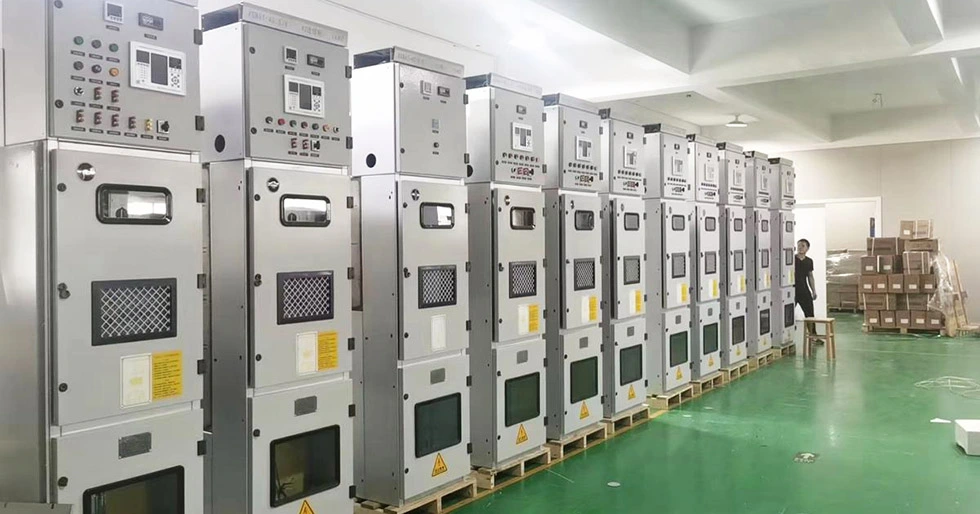

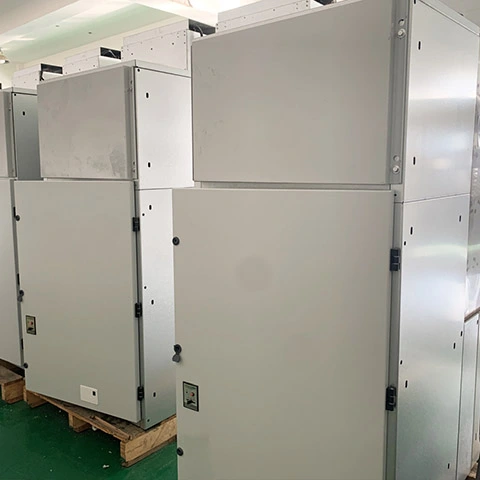

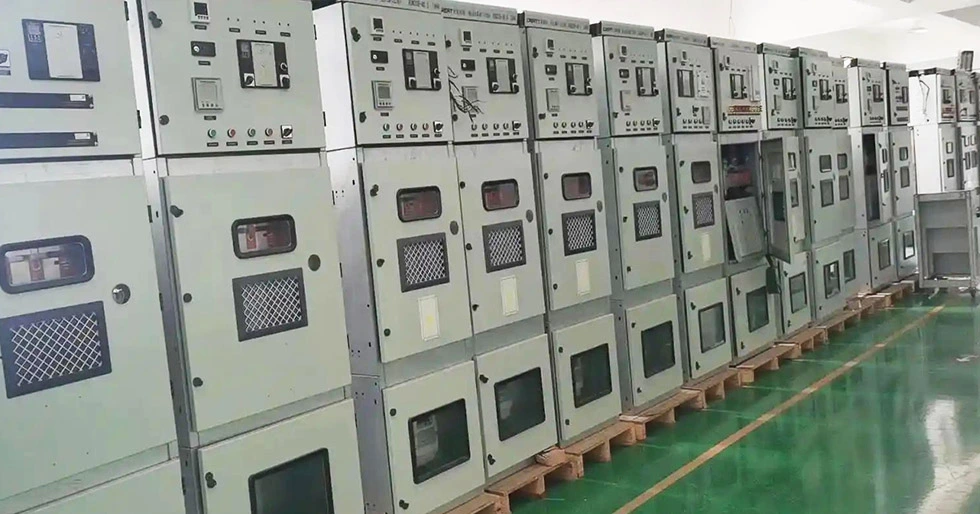

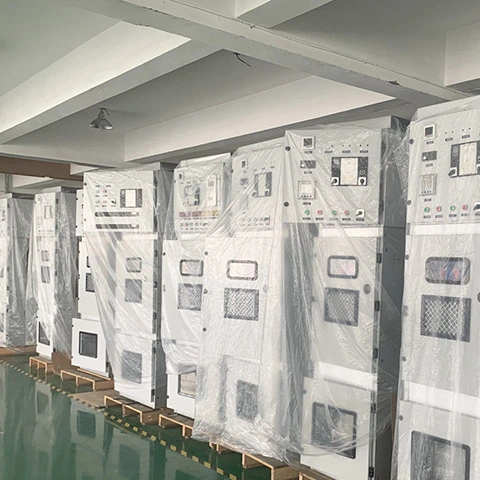

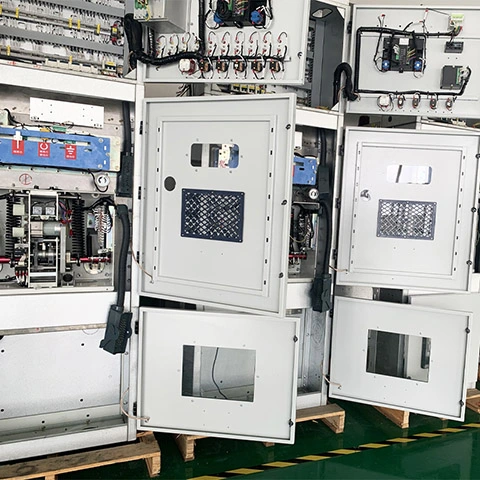

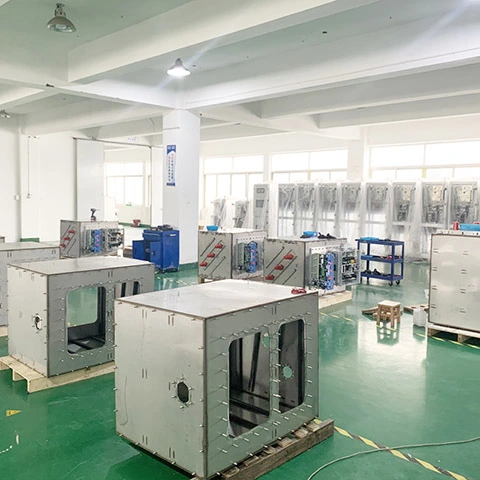

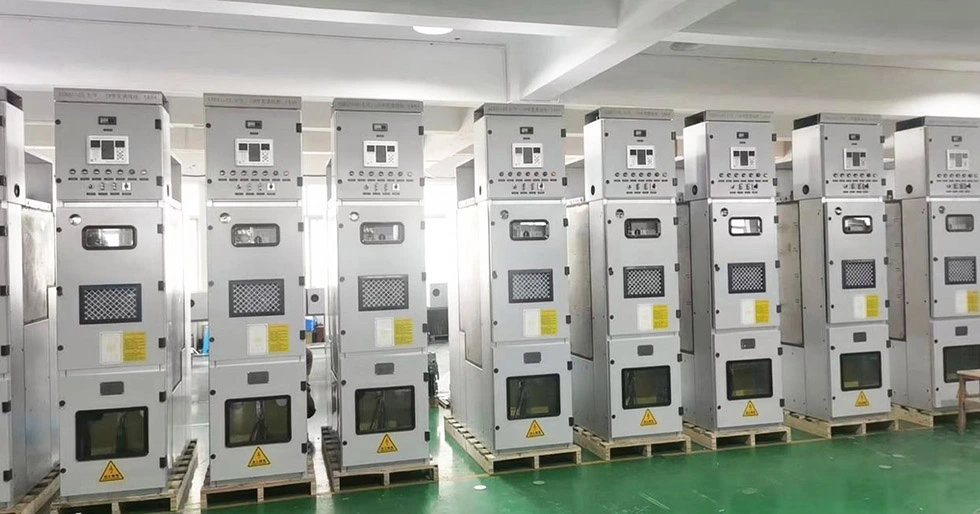

পণ্য শো
