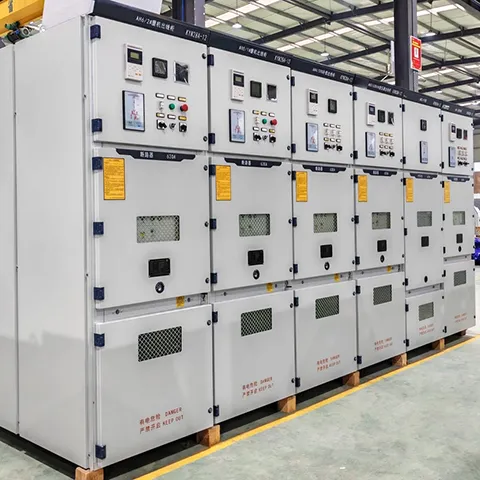

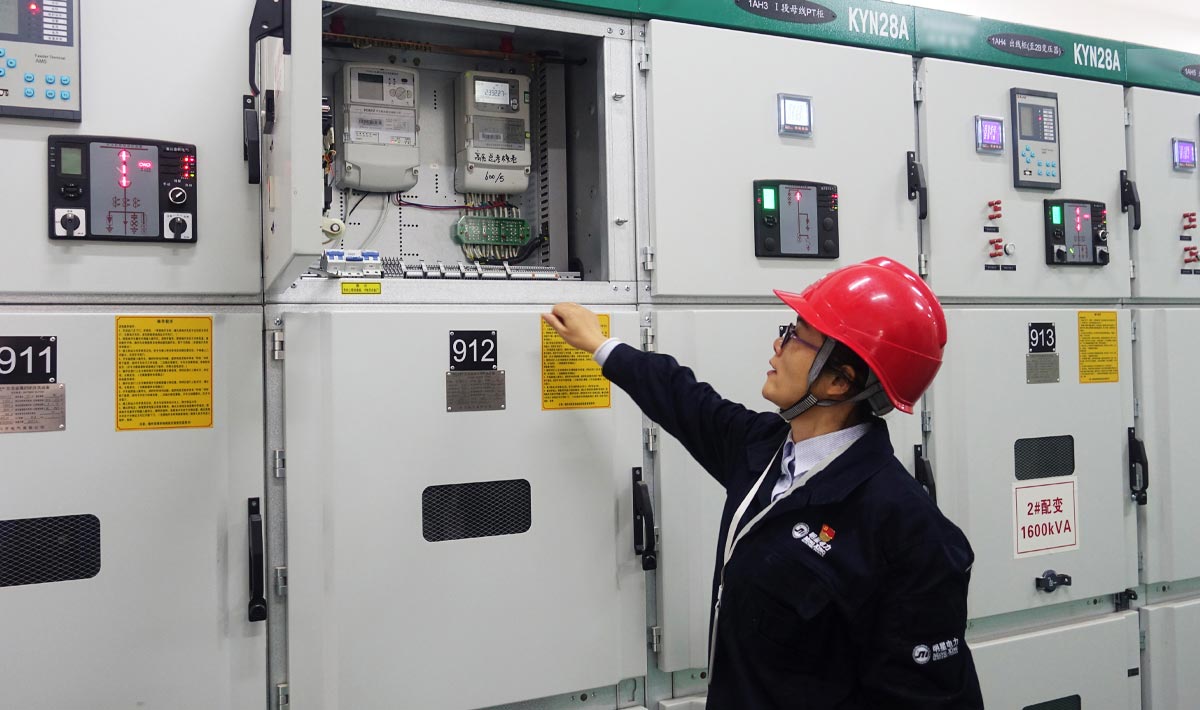

22KV মাঝারি ভোল্টেজ মেটাল পরিহিত সুইচগিয়ার

মডেল এবং অর্থ

প্রধান প্রযুক্তিগত পরামিতি

1. সুইচগিয়ারের প্রধান প্রযুক্তিগত পরামিতি

2. VS1-24, VN2-24 ভ্যাকুয়াম সার্কিট ব্রেকারের প্রধান প্রযুক্তিগত পরামিতি

কাজের শর্ত

সাধারণ অপারেটিং শর্তাবলী

1. পরিবেষ্টিত তাপমাত্রা

সর্বোচ্চ: +40°C, সর্বনিম্ন: -15°C। যেকোন 24-ঘন্টা সময়ের মধ্যে পরিমাপ করা গড় মান +35°C এর বেশি হবে না।

2. আর্দ্রতা শর্ত

দিনের জন্য গড় আপেক্ষিক আর্দ্রতা: ≤95%

এক মাসের জন্য গড় আপেক্ষিক আর্দ্রতা: ≤90%

এক দিনের জন্য গড় জলীয় বাষ্পের চাপ: ≤2.2 kPa

এক মাসের জন্য গড় জলীয় বাষ্পের চাপ: ≤1.8 kPa

3. উচ্চতা

সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি নয়।

4. বায়ু বিশুদ্ধতা

আশেপাশের বাতাস ধুলো, ধোঁয়া, ক্ষয়কারী বা দাহ্য গ্যাস, বাষ্প বা লবণ স্প্রে দ্বারা উল্লেখযোগ্যভাবে দূষিত হবে না।

5. কম্পন এবং শক

যে কোনো বাহ্যিক কম্পন বা স্থল আন্দোলন যা সুইচগিয়ারকে প্রভাবিত করতে পারে তা নগণ্য হবে।

6. সেকেন্ডারি সিস্টেমে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ

প্ররোচিত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রশস্ততা 1.6 কেভির বেশি হবে না।

বিশেষ অপারেটিং শর্তাবলী

যখন 22KV মিডিয়াম ভোল্টেজ মেটাল ক্ল্যাড সুইচগিয়ারকে GB/T 11022-এ উল্লিখিত স্বাভাবিক সীমা অতিক্রম করার শর্তে কাজ করার প্রয়োজন হয়, তখন প্রস্তুতকারক এবং ব্যবহারকারী বিশেষ ব্যবস্থা নিয়ে আলোচনা করবেন এবং সম্মত হবেন।

ঘনীভবন প্রতিরোধ করতে, সুইচগিয়ারটি হিটার দিয়ে সজ্জিত। যখনই সুইচগিয়ার স্ট্যান্ডবাই মোডে থাকবে তখনই এই হিটারগুলিকে শক্তিশালী করা হবে। এমনকি স্বাভাবিক ক্রিয়াকলাপের সময়ও, প্রয়োজনীয় হিসাবে হিটারগুলিকে পরিষেবাতে রাখতে মনোযোগ দেওয়া উচিত।

KYN28-24 এর মূল গঠন কি?

KYN28-24 সুইচগিয়ার প্রধানত দুটি অংশ নিয়ে গঠিত: ক্যাবিনেট এবং ট্রাক।

মন্ত্রিসভা কাঠামো

মন্ত্রিসভা ধাতব পার্টিশন দ্বারা চারটি স্বাধীন বগিতে বিভক্ত।

1. বাসবার বগি

ক্যাবিনেটের উপরের পিছনের অংশে অবস্থিত, প্রধান বাসবারগুলি ইনস্টল করার জন্য ব্যবহৃত হয়।

2.সার্কিট ব্রেকার বগি

ক্যাবিনেটের মাঝখানে অবস্থিত, সার্কিট ব্রেকার ট্রাক ইনস্টল করার জন্য ব্যবহৃত হয়।

3. তারের বগি

তারের ঘরটি ক্যাবিনেটের নীচের পিছনের অংশে অবস্থিত, যা ইনকামিং এবং আউটগোয়িং তারের সংযোগের জন্য ব্যবহৃত হয়। এটি বর্তমান ট্রান্সফরমার এবং আর্থিং সুইচগুলির মতো উপাদানগুলিকেও মিটমাট করতে পারে।

4. রিলে এবং যন্ত্র বগি

ক্যাবিনেটের উপরের সামনের অংশে অবস্থিত, সুরক্ষা, নিয়ন্ত্রণ এবং পরিমাপের ডিভাইসগুলির মতো গৌণ উপাদানগুলি ইনস্টল করার জন্য ব্যবহৃত হয়।

ট্রাক প্রকার

ট্রাক একটি চলমান উপাদান যা মূল উপাদান বহন করে। এটি একটি স্ক্রু প্রক্রিয়ার মাধ্যমে ভিতরে এবং বাইরে সরানো হয়। তাদের কার্যাবলী অনুসারে, ট্রাকগুলিকে প্রধানত নিম্নলিখিত ধরণের মধ্যে শ্রেণীবদ্ধ করা হয়:

1. সার্কিট ব্রেকার ট্রাক: সাধারণ লোড স্রোত এবং ফল্ট স্রোত তৈরি এবং ভাঙ্গার জন্য ব্যবহৃত সবচেয়ে সাধারণ প্রকার।

2. ভোল্টেজ ট্রান্সফরমার (PT) ট্রাক: পরিমাপ এবং সুরক্ষা উদ্দেশ্যে ভোল্টেজ সংকেত প্রদান করতে ব্যবহৃত হয়।

3. মিটারিং ট্রাক: বৈদ্যুতিক শক্তি মিটারিং জন্য ব্যবহৃত.

4. বিচ্ছিন্ন ট্রাক: বিচ্ছিন্নকারী ট্রলি সাধারণত সার্কিটে একটি দৃশ্যমান সংযোগ বিচ্ছিন্ন বিন্দু তৈরি করতে ব্যবহৃত হয়, যা রক্ষণাবেক্ষণের সময় নিরাপত্তা নিশ্চিত করে।

কিভাবে নির্বাচন করবেন?

একটি নির্বাচন করার সময়, নিম্নলিখিত মূল পরামিতি এবং কার্যকরী প্রয়োজনীয়তাগুলি স্পষ্ট করার পরামর্শ দেওয়া হয়:

1. বৈদ্যুতিক পরামিতি

অর্ডার দেওয়ার আগে অনুগ্রহ করে নীচের মূল প্রযুক্তিগত পরামিতিগুলি নির্ধারণ করুন যেমন রেট করা ভোল্টেজ, রেট করা বর্তমান, এবং রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট সিস্টেমের।

2. কার্যকরী স্কিম

কেনার আগে, অনুগ্রহ করে প্রয়োজনীয় কার্যকরী স্কিম শনাক্ত করুন, যেমন ইনকামিং ফিডার ক্যাবিনেট, আউটগোয়িং ফিডার ক্যাবিনেট, পিটি ক্যাবিনেট, মিটারিং ক্যাবিনেট, বাস টাই ক্যাবিনেট ইত্যাদি।

3. মূল উপাদান

আপনার অর্ডারের আগে সার্কিট ব্রেকার, কারেন্ট ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, আর্থিং সুইচ ইত্যাদি সহ মূল উপাদানগুলির জন্য ব্র্যান্ড বা প্রযুক্তিগত প্রয়োজনীয়তা নিশ্চিত করতে হবে।

4. বুদ্ধিমান প্রয়োজনীয়তা

অনলাইন মনিটরিং এবং পাওয়ার IoT সেন্সিংয়ের মতো বুদ্ধিমান বৈশিষ্ট্যগুলি প্রয়োজন কিনা অনুগ্রহ করে নিশ্চিত করুন৷

5. বিশেষ পরিবেশ

উচ্চ উচ্চতায় ব্যবহারের জন্য, মালভূমির ধরন অর্ডার করুন এবং নির্দিষ্ট অপারেটিং শর্ত পূরণের জন্য প্রস্তুতকারকের সাথে পরামর্শ করুন।

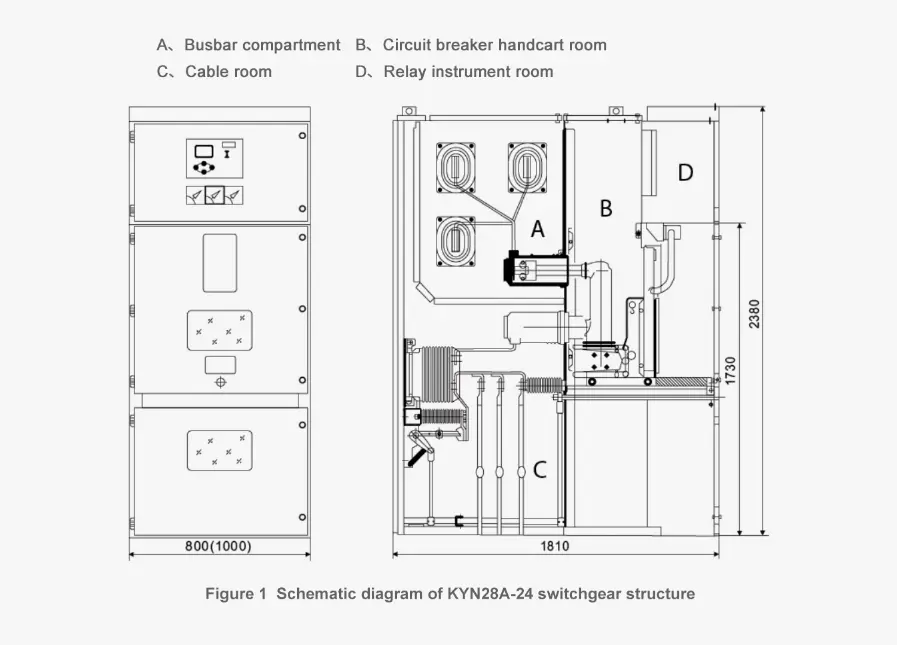

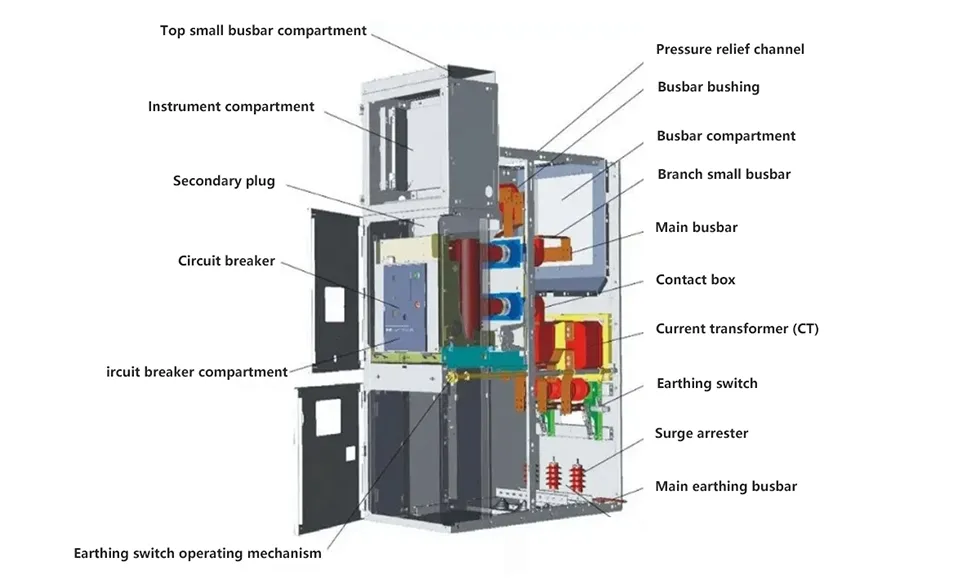

KYN28A-24 সুইচগিয়ার কাঠামোর পরিকল্পিত চিত্র

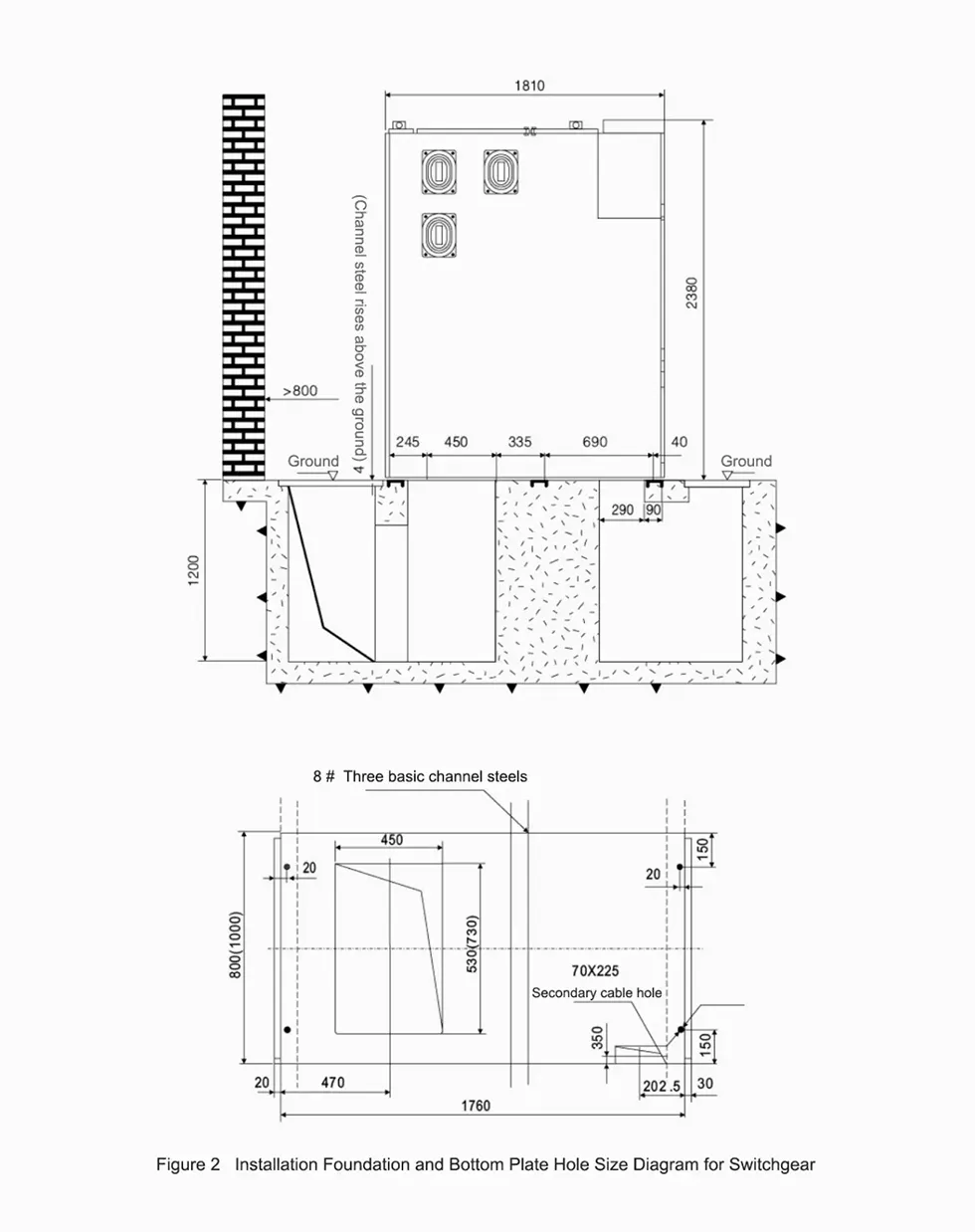

ইনস্টলেশন ফাউন্ডেশন এবং নিচের প্লেট হোল সাইজ ডায়াগ্রাম

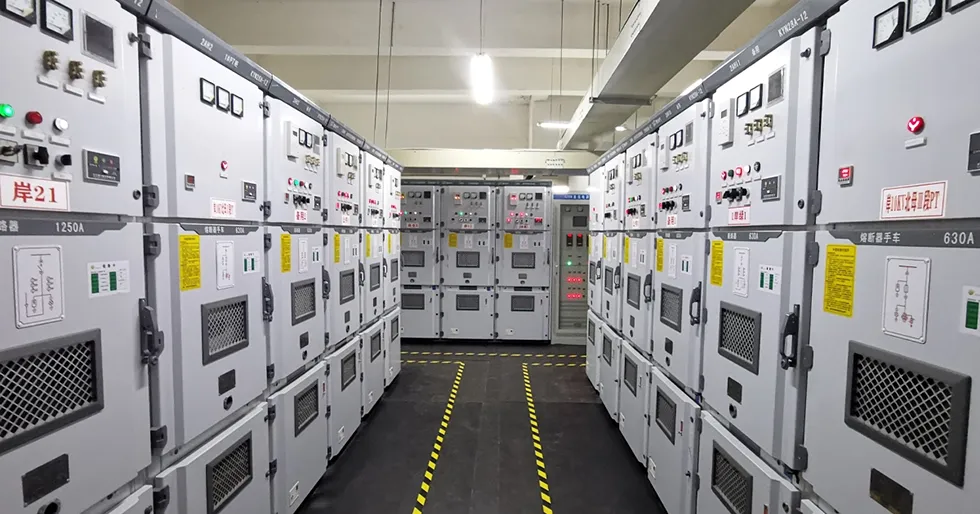

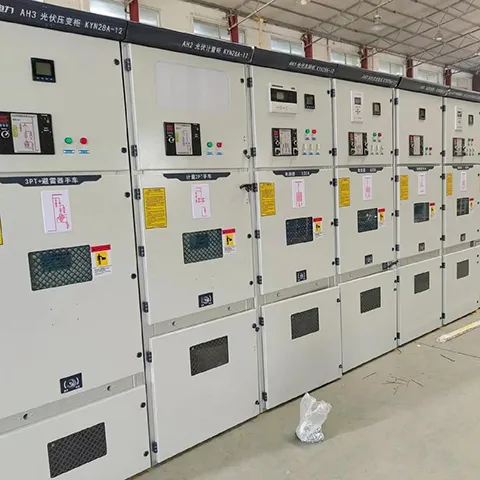

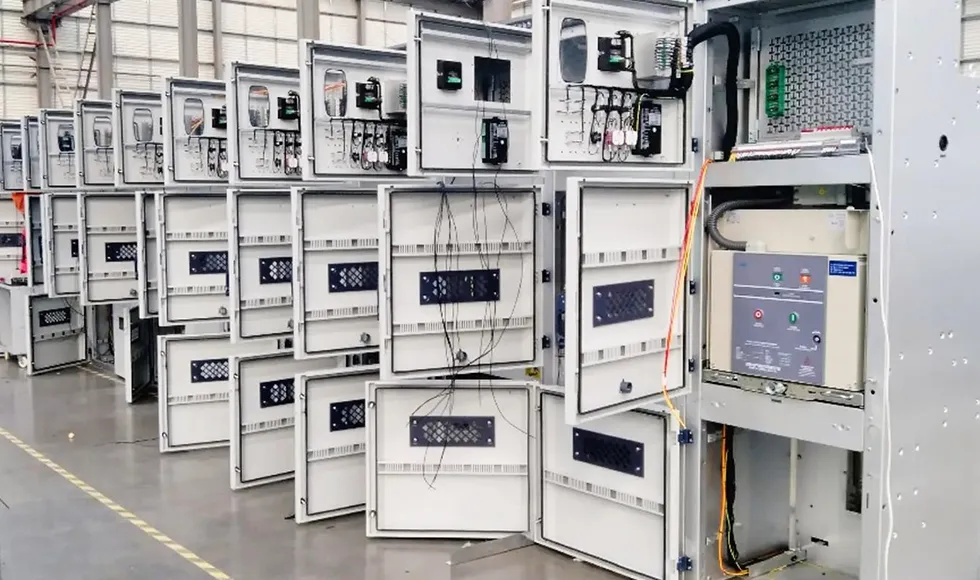

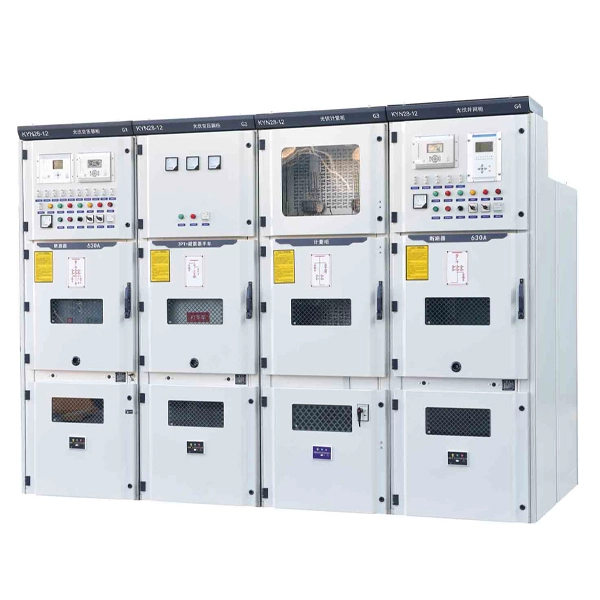

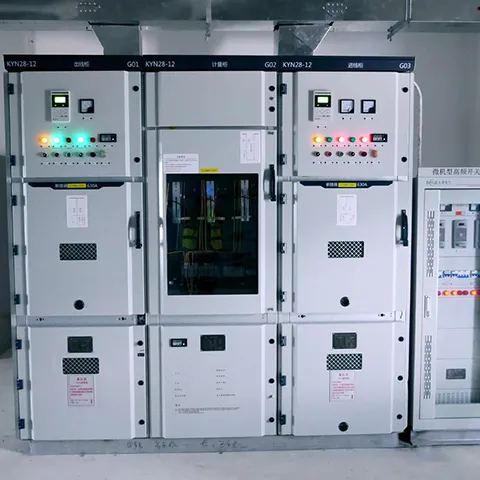

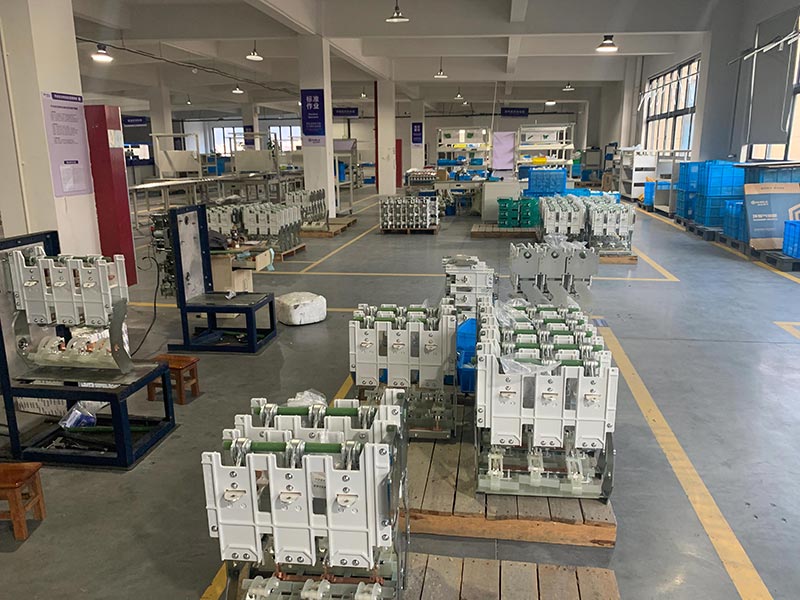

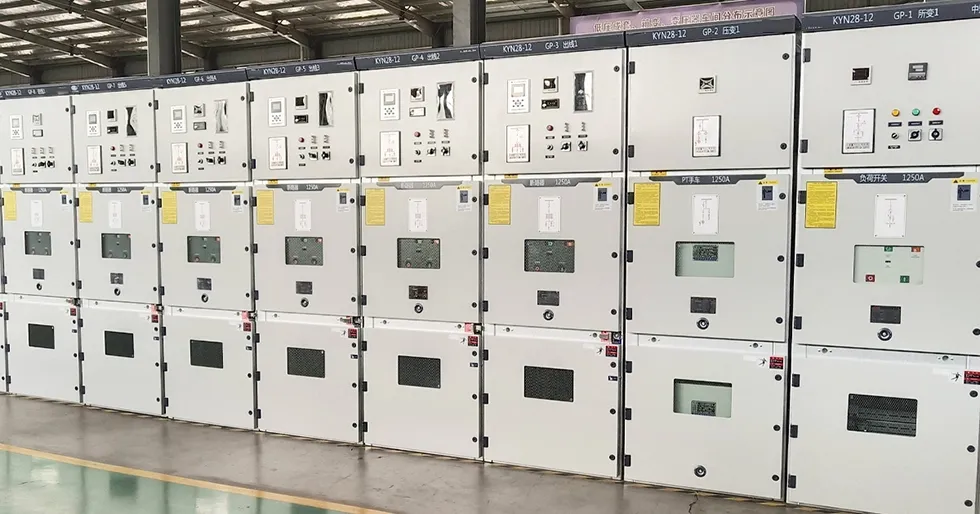

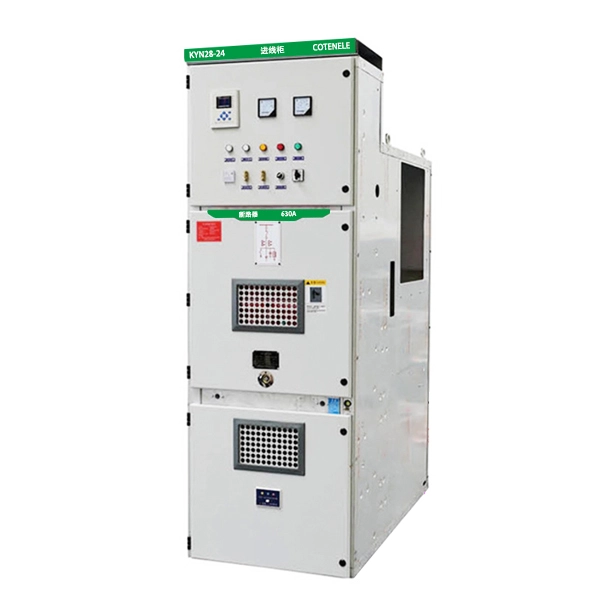

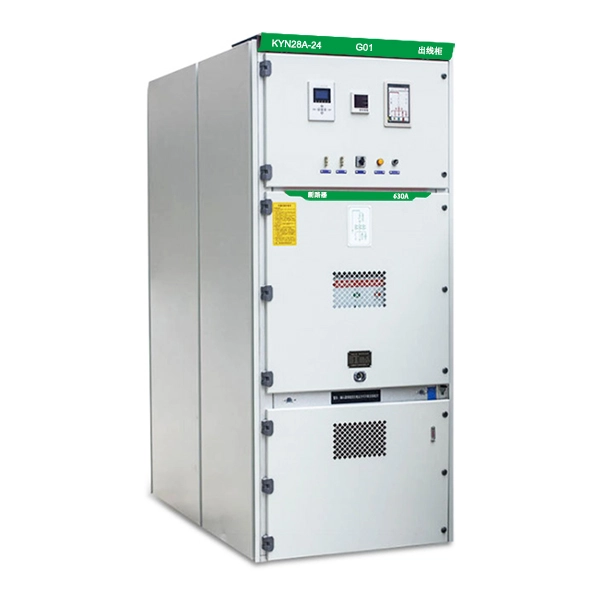

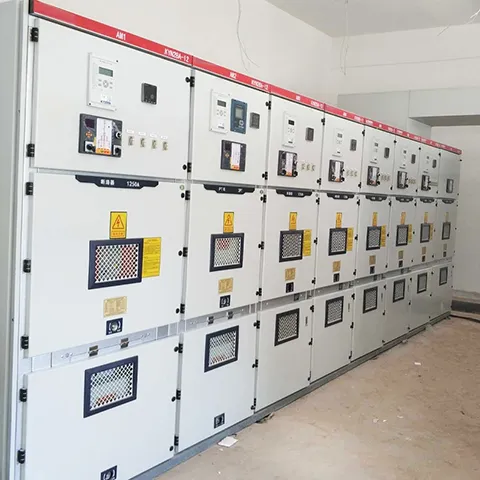

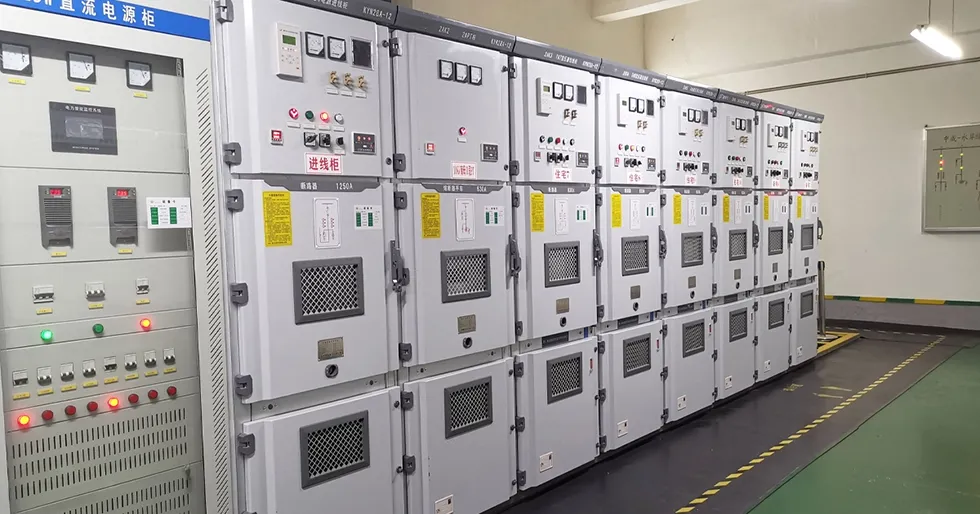

পণ্য শো
