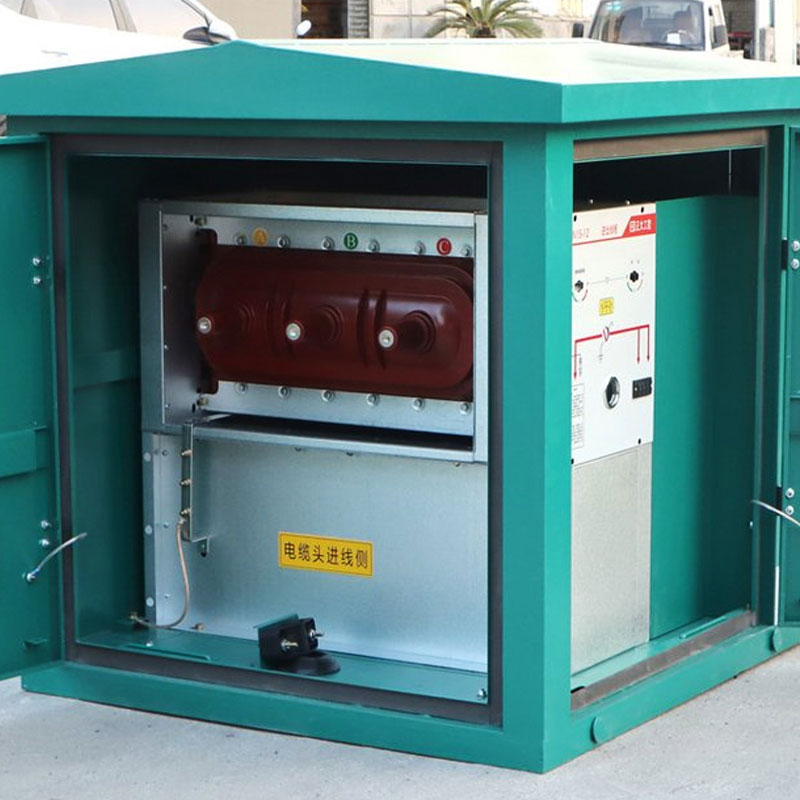

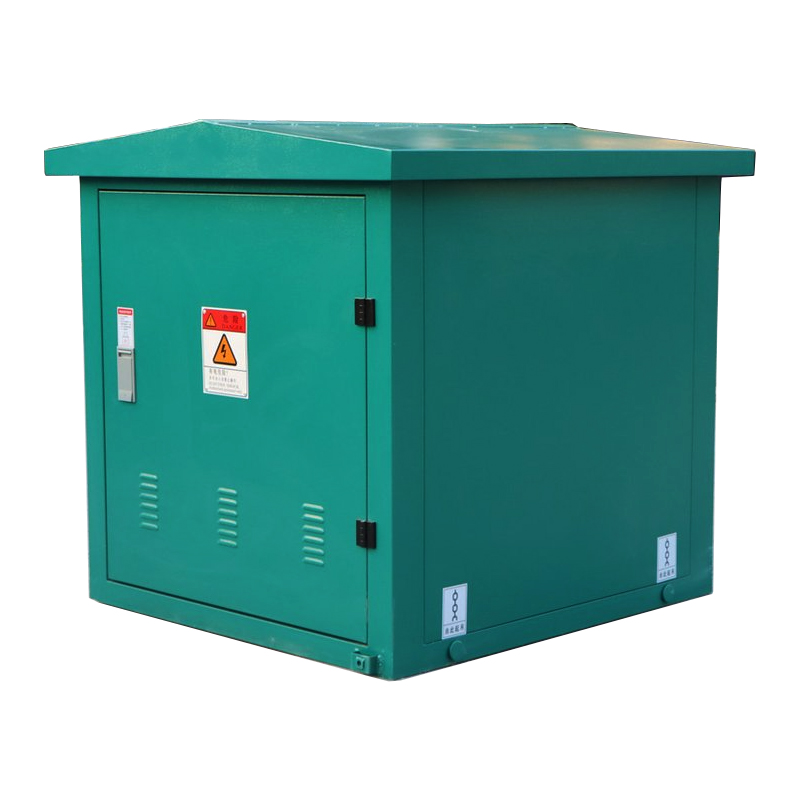

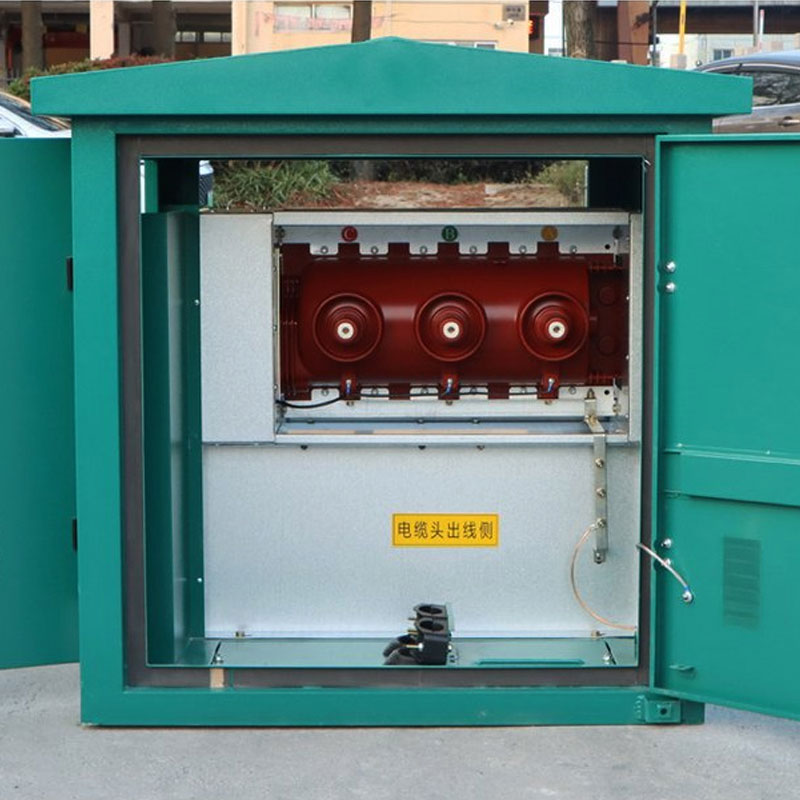

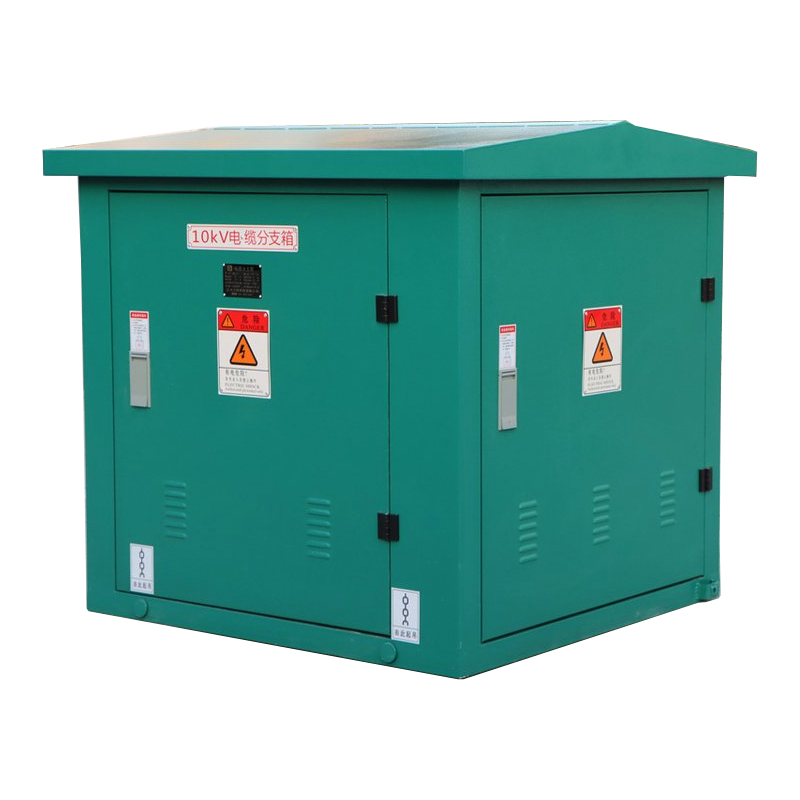

22KV ওয়্যারিং বক্স জংশন ক্যাবল ডিস্ট্রিবিউশন প্যানেল

Cotenele দ্বারা নির্মিত 22KV ওয়্যারিং বক্স জংশন ক্যাবল ডিস্ট্রিবিউশন প্যানেল হল একটি অত্যন্ত নির্ভরযোগ্য, সম্পূর্ণ-অন্তরক, সম্পূর্ণ-সিল করা আউটডোর ডিস্ট্রিবিউশন ডিভাইস, বৃহৎ জমি দখলের সমস্যা এবং ঐতিহ্যগত ওভারহেড লাইনে কম নিরাপত্তার সমস্যা সমাধান করে, "আন্ডারগ্রাউন্ড ক্যাবলিং" এবং "তেল-মুক্ত ব্র্যাঞ্চ ট্রান্সফরমেশন"-এর "Bo2KV" ক্ষমতার ট্রান্সফর্মেশন। 24kV এর রেটেড ভোল্টেজ এবং 50Hz এর রেটেড ফ্রিকোয়েন্সি সহ একটি আউটডোর মিডিয়াম-ভোল্টেজ বিতরণ ডিভাইস। এটি একটি ইনকামিং ফিডারকে একাধিক আউটগোয়িং ফিডারে বিতরণ করার জন্য পাওয়ার ক্যাবলের নোড বা ব্রাঞ্চিং পয়েন্টে ইনস্টল করা হয়, সাধারণত রিং-নেটওয়ার্ক বা রেডিয়াল ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়।

গঠন এবং উপাদান

Cotenele বক্স জংশন ক্যাবল ডিস্ট্রিবিউশন প্যানেল ঘের কাঠামো কম্প্যাক্ট, বলিষ্ঠ এবং টেকসই, এতে নিম্নলিখিত দুটি অংশ রয়েছে:

1. ঘের

• উপাদান: 22KV ওয়্যারিং বক্সের শেল উপাদান সাধারণত স্টেইনলেস স্টীল, কোল্ড-রোল্ড স্টিল পাউডার লেপ বা গ্যালভানাইজড স্টিল দিয়ে তৈরি, যার চমৎকার জারা প্রতিরোধের এবং যান্ত্রিক প্রভাব প্রতিরোধ ক্ষমতা রয়েছে।
• সুরক্ষা রেটিং: 22KV জংশন কেবল ডিস্ট্রিবিউশন প্যানেলের শেল উপাদান সাধারণত স্টেইনলেস স্টীল, কোল্ড-রোল্ড স্টিল পাউডার লেপ বা গ্যালভানাইজড স্টিল দিয়ে তৈরি হয়, যার চমৎকার জারা প্রতিরোধ এবং যান্ত্রিক প্রভাব প্রতিরোধ ক্ষমতা রয়েছে।
• সুরক্ষা রেটিং: ক্যাবল ডিস্ট্রিবিউশন প্যানেলের ঘের সুরক্ষা গ্রেড সাধারণত সর্বশেষ মানগুলির উপর ভিত্তি করে IP33 বা উচ্চতর (যেমন, IP34D) পৌঁছায়, কঠোর বহিরঙ্গন পরিবেশের জন্য বৃষ্টি, ধুলো এবং ক্ষয় সুরক্ষা প্রদান করতে পারে।
• স্ট্রাকচারাল ডিজাইন: এই জংশন কেবল ডিস্ট্রিবিউশন প্যানেলের যান্ত্রিক শক্তি যথেষ্ট বেশি এবং এটি একটি রেইনপ্রুফ গ্রুভ এবং সিলিং গ্যাসকেট দরজা, অভ্যন্তরীণ কেবল ক্ল্যাম্প এবং গ্রাউন্ডিং টার্মিনাল দিয়ে সজ্জিত।

2. অভ্যন্তরীণ অংশ এবং উপাদান

• বাসবার কম্পার্টমেন্ট (কোর সংযোগকারী): 22KV জংশন কেবল ডিস্ট্রিবিউশন প্যানেল সাধারণত পরিবাহী সংযোগকারী হিসাবে কন্ডুইট (ডাবল এন্ডেড কানেক্টর) বা সিলিকন রাবার প্রিফেব্রিকেটেড বাসবার ব্যবহার করে। বাসবার কাঠামো বায়ু বা কঠিন নিরোধক গ্রহণ করে, যা বড় স্প্যানের প্রয়োজন ছাড়াই স্পষ্ট তারের বিন্যাস অর্জন করতে পারে।
• কেবল সংযোগকারী (বিচ্ছেদযোগ্য সংযোগকারী): 22KV ওয়্যারিং বক্সের মূল উপাদানগুলির মধ্যে প্রধানত 630A প্রধান সার্কিট সংযোগকারী, যা প্রধান চ্যানেল গঠনের জন্য বোল্ট দিয়ে স্থির করা হয় এবং 200A শাখা সংযোগকারী, যা লাইভ প্লাগিংয়ের মাধ্যমে ব্যবহারকারীর পাশে সংযুক্ত থাকে।
• গ্রাউন্ডিং সিস্টেম: 22KV ওয়্যারিং বক্স জংশন ক্যাবল ডিস্ট্রিবিউশন প্যানেলের বাক্সের ভিতরে একটি প্রধান গ্রাউন্ডিং বাসবার রয়েছে, 22KV ওয়্যারিং বক্সের ভিতরে সমস্ত ধাতব উপাদান এবং তারের শিল্ডিং স্তরগুলি নিরাপদ অপারেশন নিশ্চিত করতে নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক৷

ঐচ্ছিক কার্যকরী উপাদান:

• ভোল্টেজ উপস্থিতি সূচক: এই উপাদানটির প্রধান কাজ হল বাসবার বা তারটি লাইভ কিনা তা প্রদর্শন করা, দুর্ঘটনাজনিত যোগাযোগ প্রতিরোধ করা এবং কর্মীদের নিরাপত্তা নিশ্চিত করা।
• সার্জ অ্যারেস্টার: বজ্রপাতের ওভারভোল্টেজের কারণে সৃষ্ট সরঞ্জামের ক্ষতি রোধ করার জন্য আগত বা বহির্গামী দিকে লাইটনিং অ্যারেস্টার ইনস্টল করা হয়।
• ফল্ট ইন্ডিকেটর: এই ইন্ডিকেটরটি তারের উপর ইনস্টল করা হয় যাতে দ্রুত ইকুইপমেন্টের ত্রুটির অবস্থান সনাক্ত করা যায়।
• লোড ব্রেক সুইচ ইউনিট: সুইচ টাইপ কেবল শাখা বাক্সে, SF6 বা ভ্যাকুয়াম টাইপ লোড আইসোলেশন সুইচগুলি সাধারণত লোড কারেন্ট কাটাতে ব্যবহৃত হয়।

প্রধান প্রযুক্তিগত পরামিতি

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

1. প্রশ্ন: 24kV কেবল শাখা বাক্সে কিভাবে "লাইভ-প্লাগযোগ্য" অর্জন করা হয়?

উত্তর: এটি প্রধানত ইউএস-টাইপ শাখা বাক্সে 200A সংযোগকারীদের ক্ষেত্রে প্রযোজ্য। এই সংযোগকারীগুলির অভ্যন্তরীণ আর্ক-নির্বাপক বৈশিষ্ট্য বা বিশেষ নির্মাণ রয়েছে এবং একটি ডেডিকেটেড অপারেটিং টুলের সাহায্যে এগুলিকে লোডের নিচে প্লাগ/আনপ্লাগ করা যায়, লোড ব্রেক সুইচ হিসেবে কাজ করে। দ্রষ্টব্য: 630A প্রধান সার্কিট সংযোগকারীগুলিকে কখনই লাইভ-প্লাগড/আনপ্লাগ করা উচিত নয়; ডি-এনার্জাইজেশনের পরে সেগুলিকে কেবলমাত্র টুল দিয়ে স্ক্রু করতে হবে।

2. প্রশ্ন: কেন কিছু শাখা বাক্স ব্যয়বহুল যখন অন্যগুলি সস্তা?

উত্তর: মূল্যের পার্থক্য মূলত অভ্যন্তরীণ উপকরণ (আমদানি করা সিলিকন রাবার বনাম গার্হস্থ্য, ফুল-কপার কন্ডাক্টর বনাম অন্যান্য), ঘের উপাদান (স্টেইনলেস স্টীল বনাম সাধারণ পেইন্টেড স্টিল) এবং স্যুইচিং ইউনিটের অন্তর্ভুক্তি থেকে আসে। একটি SF6 সুইচ সহ একটি শাখা বাক্সের দাম একটি মৌলিক ধরণের তুলনায় উল্লেখযোগ্যভাবে বেশি।

3. প্রশ্ন: আর্দ্রতা প্রবেশের কারণে অভ্যন্তরীণ সংযোগকারীগুলি কি ব্যর্থতার ঝুঁকিপূর্ণ?

উত্তর: উচ্চ-মানের শাখা বাক্সে সিলিকন রাবার প্রিফেব্রিকেটেড সংযোগকারী ব্যবহার করে। সিলিকন রাবারের চমৎকার হাইড্রোফোবিসিটি এবং উচ্চ স্থিতিস্থাপকতা রয়েছে। সঠিকভাবে ইনস্টল করা হলে (পরিষ্কার ইন্টারফেস), তারের সাথে সিল করা অত্যন্ত কার্যকর, যা জলে স্বল্পমেয়াদী নিমজ্জিত হতে দেয়। সঠিক ইনস্টলেশনের সাথে আর্দ্রতা প্রতিরোধের খুব শক্তিশালী।

4. প্রশ্ন: একটি তারের শাখা বাক্স এবং একটি সুইচিং স্টেশন (রিং প্রধান ইউনিট) মধ্যে পার্থক্য কি?

উত্তর: মাঝারি ভোল্টেজ তারের শাখা বাক্সে কোনো অভ্যন্তরীণ সুইচ নেই, যা শর্ট-সার্কিট কারেন্ট বন্ধ করতে পারে না এবং শুধুমাত্র একটি শারীরিক সংযোগ বিন্দু হিসেবে কাজ করে। রিং প্রধান ইউনিট (RMU) সুরক্ষা, নিয়ন্ত্রণ এবং মিটারিং ফাংশন সহ সুইচ ডিভাইস (সার্কিট ব্রেকার/লোড আইসোলেশন সুইচ) দিয়ে সজ্জিত। সুইচ টাইপ তারের শাখা বক্স দুটির মধ্যে অবস্থিত এবং এর কার্যকারিতা একটি কমপ্যাক্ট আউটডোর রিং নেটওয়ার্ক ইউনিটের মতো।

5. প্রশ্ন: একটি তারের শাখা বাক্স ইনস্টল করার জন্য একটি ভিত্তি প্রয়োজন?

উঃ হ্যাঁ। যদিও ডিভাইসটি নিজেই গ্রাউন্ড-মাউন্ট করা যেতে পারে, সঠিক তারের বাঁকানো ব্যাসার্ধ, ওয়াটারপ্রুফিং, ধুলো সুরক্ষা এবং অপারেশনাল সুবিধার জন্য, একটি কংক্রিট প্লিন্থ (প্রায় 30-50 সেমি উচ্চ) সাধারণত প্রয়োজন হয়। বাক্সটি প্লিন্থে স্থির করা হয়েছে এবং তারগুলি নীচে থেকে প্রবেশ করে।

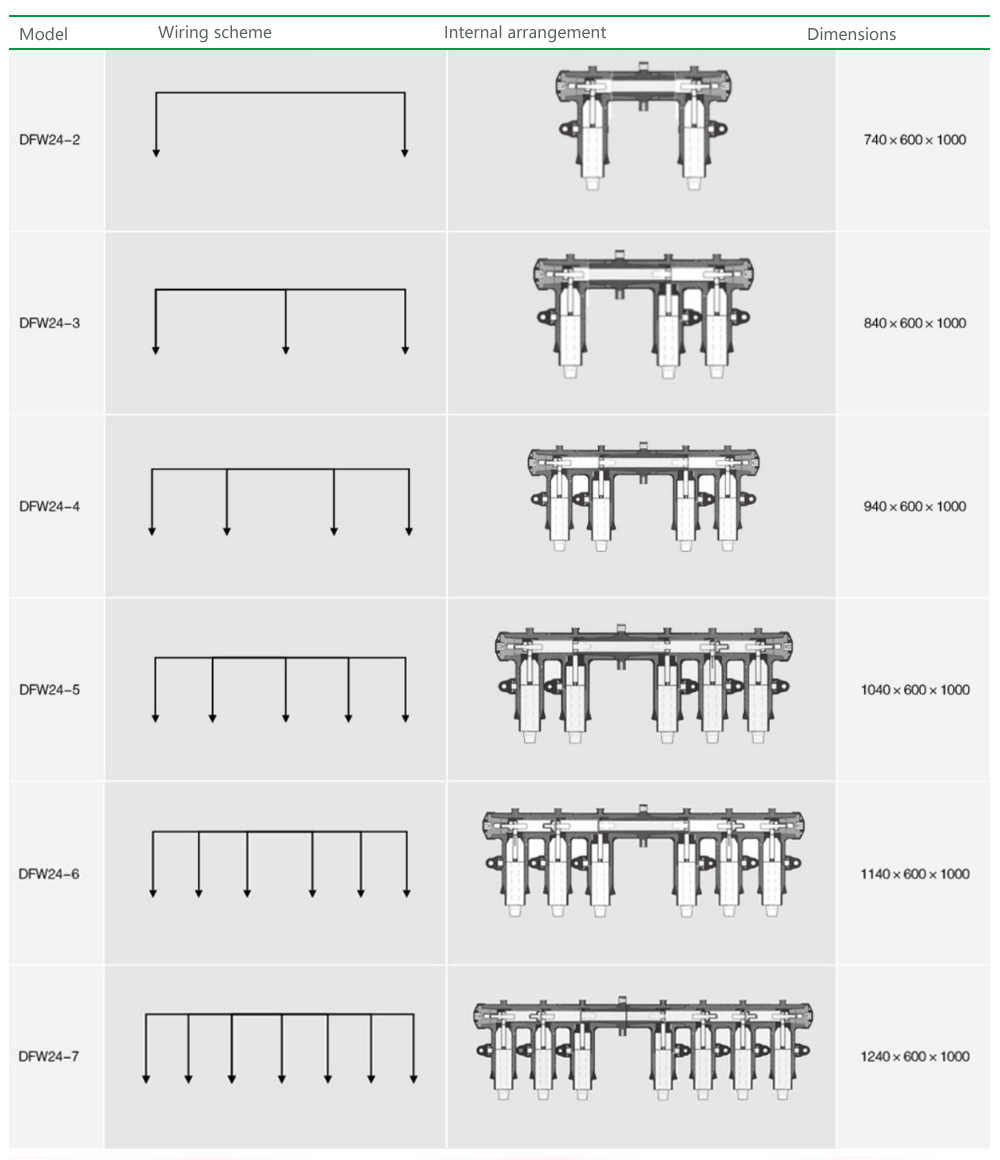

অর্ডার নম্বরের বিবরণ

পণ্য দেখান:
