পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে মাঝারি ভোল্টেজ সুইচগিয়ার কীভাবে কাজ করে

জেনারেশন এবং কনজাম্পশনের মধ্যে ব্যাকবোন

যেকোনো আধুনিক শহরের মধ্য দিয়ে হেঁটে যান এবং আপনি কয়েক ডজন ইনস্টলেশন পাস করবেন যা নির্ভর করেমাঝারি ভোল্টেজের সুইচগিয়ারকখনো একজনকে না দেখে। তারা অচিহ্নিত বিল্ডিংয়ের ভিতরে, সাবস্টেশনের বেড়ার পিছনে, বাণিজ্যিক টাওয়ারের বেসমেন্টে এবং শিল্প পার্কের প্রান্তে বসে থাকে। এগুলি হল বৈদ্যুতিক নোড যেখানে পাওয়ার ট্রান্সমিশন-লেভেল ভোল্টেজ থেকে ভোল্টেজে স্থানান্তরিত হয় যা কারখানা, ডেটা সেন্টার, হাসপাতাল এবং অ্যাপার্টমেন্ট ব্লকগুলি আসলে ব্যবহার করে।

মিডিয়াম ভোল্টেজ সুইচগিয়ার পাওয়ার ডিস্ট্রিবিউশন চেইনে একটি নির্দিষ্ট স্থান দখল করে। এটি উচ্চ ভোল্টেজ ট্রান্সমিশন নেটওয়ার্ক—110 kV, 220 kV, বা 400 kV লাইনের মধ্যে বসে যা দীর্ঘ দূরত্ব জুড়ে শক্তি বহন করে—এবং 400 V বা 230 V-এ নিম্ন ভোল্টেজ বিতরণ নেটওয়ার্ক যা শেষ-ব্যবহারকারী সরঞ্জামের সাথে সংযোগ করে। মাঝারি ভোল্টেজ পরিসর, সাধারণত 1 কেভির উপরে এবং 40.5 কেভি বা 52 কেভি পর্যন্ত ভোল্টেজ হিসাবে সংজ্ঞায়িত করা হয় যে মান প্রয়োগ করা হচ্ছে তার উপর নির্ভর করে, যেখানে বাল্ক শক্তিকে উপবিভক্ত করা হয় এবং একটি সুবিধা বা একটি ভৌগলিক এলাকা জুড়ে বিভিন্ন লোডের জন্য রুট করা হয়।

এই নিবন্ধটি ব্যাখ্যা করে যে কীভাবে মাঝারি ভোল্টেজের সুইচগিয়ার সিস্টেম স্তরে কাজ করে, এটি কোন কার্য সম্পাদন করে এবং কেন সুইচগিয়ার স্পেসিফিকেশনে করা পছন্দগুলি সমগ্র বিতরণ নেটওয়ার্কের নিরাপত্তা, নির্ভরযোগ্যতা এবং অপারেটিং খরচকে প্রভাবিত করে।

যেখানে মাঝারি ভোল্টেজ সুইচগিয়ার সিস্টেমে বসে

মাঝারি ভোল্টেজের সুইচগিয়ার কী করে তা বোঝার জন্য, এটি গ্রিড থেকে লোড পর্যন্ত পাওয়ারের পথকে ট্রেস করতে সাহায্য করে।

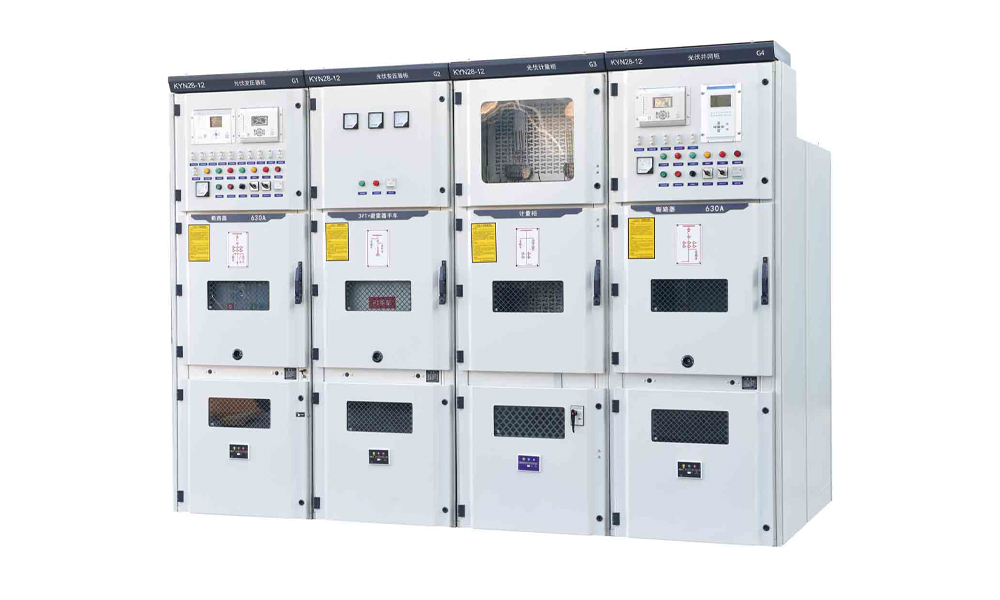

একটি সাধারণ শিল্প বা বাণিজ্যিক সুবিধা স্থানীয় ইউটিলিটি থেকে মাঝারি ভোল্টেজে পাওয়ার গ্রহণ করে — দেশের উপর নির্ভর করে 10 kV, 11 kV, 20 kV বা 33 kV সাধারণ। এই শক্তি ভূগর্ভস্থ তার বা ওভারহেড লাইনের মাধ্যমে আসে এবং সুবিধার প্রধান সুইচবোর্ডে প্রবেশ করে, যা একটি মাঝারি ভোল্টেজ সুইচগিয়ার সমাবেশ। সেখান থেকে এটি সার্কিট ব্রেকার এবং বাসবার দিয়ে বিভিন্ন গন্তব্যে প্রবাহিত হয়। কিছু ফিডার ট্রান্সফরমারগুলিতে যায় যা সুবিধার মধ্যে সাধারণ বিতরণের জন্য ভোল্টেজকে 400 V এ নামিয়ে দেয়। অন্যান্য ফিডারগুলি মাঝারি ভোল্টেজে সরাসরি বড় মোটর, চিলার বা কম্প্রেসার পরিবেশন করতে পারে কারণ নিম্ন ভোল্টেজে অর্থনৈতিকভাবে পরিবেশন করার জন্য লোড খুব বেশি। এখনও অন্যান্য ফিডারগুলি অন-সাইট জেনারেশনের সাথে সংযোগ করতে পারে, যেমন গ্যাস টারবাইন বা ব্যাকআপ ডিজেল জেনারেটর, বা ছাদের সোলার ইনভার্টারের মতো পুনর্নবীকরণযোগ্য শক্তির উত্সগুলির সাথে।

মাঝারি ভোল্টেজ সুইচগিয়ার এই সমস্ত শক্তি প্রবাহের জন্য নিয়ন্ত্রণ বিন্দু। এটি প্রতিটি ফিডারকে পৃথকভাবে সংযুক্ত বা বিচ্ছিন্ন করতে পারে। এটি প্রতিটি ফিডারকে ত্রুটি থেকে রক্ষা করতে পারে। এটি নির্ভরযোগ্যতা উন্নত করতে বাসটিকে পৃথক বিভাগে বিভক্ত করতে পারে। এবং এটি পরিমাপ এবং নিরীক্ষণের পয়েন্টগুলি সরবরাহ করে যা সুবিধার অপারেটররা তাদের বৈদ্যুতিক সিস্টেম যে কোনও মুহূর্তে কী করছে তা বোঝার জন্য ব্যবহার করে।

এর মূল ফাংশনমাঝারি ভোল্টেজ সুইচগিয়ার

মিডিয়াম ভোল্টেজ সুইচগিয়ার একটি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে চারটি মৌলিক কাজ করে। প্রতিটি বোঝার ব্যাখ্যা করে যে কেন সরঞ্জামগুলি এমনভাবে ডিজাইন করা হয়েছে।

ফাংশন এক: স্বাভাবিক অবস্থার অধীনে পরিবর্তন

যেকোনো সুইচগিয়ারের সবচেয়ে মৌলিক কাজ হল সাধারণ লোডের অধীনে সার্কিট সংযোগ এবং সংযোগ বিচ্ছিন্ন করা। একটি প্রোডাকশন লাইনের একটি ফিডার যখন লাইনটি চলমান থাকে তখন রক্ষণাবেক্ষণের জন্য এনার্জাইজ করা প্রয়োজন। একটি জেনারেটর সার্কিট ব্রেকার যখন জেনারেটর অনলাইনে আনা হয় তখন বন্ধ করতে হবে এবং অফলাইনে নেওয়া হলে খোলা হবে। একটি বাস কাপলারকে বাসবারের দুটি অংশকে সংযুক্ত করতে হবে যখন একটি ট্রান্সফরমার পরিষেবার বাইরে চলে যায় এবং অবশিষ্ট ট্রান্সফরমারকে অবশ্যই উভয় অংশ সরবরাহ করতে হবে।

এই স্যুইচিং অপারেশনগুলি রুটিন, কিন্তু এগুলি তুচ্ছ নয়৷ স্যুইচিং ডিভাইসটি অত্যধিক আর্কিং বা যোগাযোগের ক্ষয় ছাড়াই সম্পূর্ণ লোড কারেন্টকে বাধা দিতে সক্ষম হতে হবে। এটি অবশ্যই তার পরিষেবা জীবনে হাজার হাজার বার এই অপারেশনটি করতে সক্ষম হবে। এবং এটি এমনভাবে করতে হবে যাতে প্যানেলের সামনে দাঁড়িয়ে থাকা অপারেটরের নিরাপত্তার সাথে আপস না হয়।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলি আজকের বেশিরভাগ মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য এই দায়িত্বটি পরিচালনা করে। ভ্যাকুয়াম ইন্টারপ্টার একটি সিল করা সিরামিক বোতলের ভিতরে চাপটিকে নিভিয়ে দেয় যেখানে আয়নাইজ করার জন্য কোনও গ্যাস নেই, অবনমিত করার মতো তেল নেই এবং বজায় রাখার মতো কিছুই নেই। কম স্যুইচিং ফ্রিকোয়েন্সি সহ অ্যাপ্লিকেশনগুলির জন্য, লোড ব্রেক সুইচগুলি - যেগুলি সম্পূর্ণ সার্কিট ব্রেকারগুলির চেয়ে সহজ এবং কম ব্যয়বহুল - এমন ফিডারগুলির জন্য ব্যবহার করা যেতে পারে যেগুলি ফল্ট কারেন্টকে বাধাগ্রস্ত করবে বলে আশা করা হয় না৷

ফাংশন দুই: ফল্ট সুরক্ষা

যদি স্বাভাবিক অবস্থায় স্যুইচ করা সুইচগিয়ারের রুটিন কাজ হয়, তাহলে ত্রুটি সুরক্ষাই এর গুরুত্বপূর্ণ মিশন। একটি ফল্ট - পর্যায়গুলির মধ্যে একটি শর্ট সার্কিট, বা একটি ফেজ এবং স্থলের মধ্যে - এমন একটি স্কেলে শক্তি ছেড়ে দিতে পারে যা কল্পনা করা কঠিন। ফল্ট পয়েন্টে কারেন্ট মিলিসেকেন্ডে হাজার হাজার অ্যাম্পিয়ারে উঠতে পারে। এই স্রোত দ্বারা উত্পন্ন তাপীয় এবং যান্ত্রিক শক্তিগুলি সরঞ্জাম ধ্বংস করতে পারে, আগুন শুরু করতে পারে এবং কর্মীদের আহত করতে পারে।

সুইচগিয়ারকে অবশ্যই ত্রুটি সনাক্ত করতে হবে, কারেন্টকে বাধা দিতে হবে এবং এই ফলাফলগুলির মধ্যে কোনটি ঘটার আগে ত্রুটিযুক্ত বিভাগটিকে আলাদা করতে হবে। এটি একসাথে কাজ করার জন্য তিনটি জিনিসের প্রয়োজন: একটি সুরক্ষা রিলে যা অস্বাভাবিক কারেন্ট অনুধাবন করে, একটি সার্কিট ব্রেকার যা এটিকে বাধা দিতে পারে এবং একটি সিস্টেম ডিজাইন যা নেটওয়ার্কের সুস্থ অংশগুলিতে সমান্তরাল ক্ষতি সীমিত করে৷

মাঝারি ভোল্টেজ সুরক্ষা রিলেগুলি ক্রমবর্ধমান পরিশীলিত হয়ে উঠেছে। আধুনিক সাংখ্যিক রিলেগুলি বিভিন্ন ধরণের ত্রুটির মধ্যে পার্থক্য করতে পারে, তাদের সুরক্ষিত ফিডারের ত্রুটি এবং ডাউনস্ট্রিমের ত্রুটিগুলির মধ্যে বৈষম্য করতে পারে এবং ওয়েভফর্ম ডেটা রেকর্ড করতে পারে যা ইভেন্টের পরে কী ঘটেছে তা ইঞ্জিনিয়ারদের বুঝতে সাহায্য করে। কিন্তু রিলে শুধুমাত্র একটি ট্রিপ সংকেত পাঠাতে পারে। সার্কিট ব্রেকারকে অবশ্যই ফল্ট কারেন্টের সম্পূর্ণ ইলেক্ট্রোম্যাগনেটিক শক্তির বিরুদ্ধে শারীরিকভাবে তার পরিচিতিগুলিকে আলাদা করতে হবে, তাদের মধ্যে যে চাপ তৈরি হয় তা নিভিয়ে দিতে হবে এবং পুনরায় ইগনিশন প্রতিরোধ করার জন্য যথেষ্ট দ্রুত তার অস্তরক শক্তি পুনরুদ্ধার করতে হবে। 25 kA বা 31.5 kA এর রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট সহ একটি ভ্যাকুয়াম সার্কিট ব্রেকার ডিজাইন এবং পরীক্ষা করা হয়েছে।

ফাংশন তিন: নিরাপত্তার জন্য বিচ্ছিন্নতা

ফল্ট সুরক্ষা বিপজ্জনক পরিস্থিতি স্বয়ংক্রিয়ভাবে পরিষ্কার করে। বিচ্ছিন্নতা হল একটি ইচ্ছাকৃত পদক্ষেপ যা লোকেদের কাজ করার জন্য সরঞ্জামগুলিকে নিরাপদ করার জন্য নেওয়া হয়।

যখন একটি রক্ষণাবেক্ষণ দলকে একটি ট্রান্সফরমার, একটি তারের সমাপ্তি বা একটি সার্কিট ব্রেকার অ্যাক্সেস করতে হয়, তখন তাদের সার্কিটে একটি দৃশ্যমান, যাচাইযোগ্য বিরতির প্রয়োজন হয়। তাদের জানা দরকার যে সার্কিটটি দুর্ঘটনাক্রমে পুনরায় শক্তিযুক্ত হতে পারে না। এবং তাদের মাটির সাথে সংযুক্ত করার জন্য সরঞ্জাম প্রয়োজন যাতে কোনও অবশিষ্ট বা প্ররোচিত ভোল্টেজ কোনও বিপত্তি উপস্থাপন করতে না পারে।

মাঝারি ভোল্টেজ সুইচগিয়ার সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী এবং আর্থিং সুইচগুলির সংমিশ্রণের মাধ্যমে এটি প্রদান করে, সমস্তই আন্তঃলক থাকে যাতে অপারেশনটি একটি নিরাপদ ক্রম অনুসরণ করতে হয়। অপারেটরকে অবশ্যই প্রথমে সার্কিট ব্রেকার খুলতে হবে, তারপর একটি দৃশ্যমান বিচ্ছিন্নতা ফাঁক তৈরি করতে সংযোগ বিচ্ছিন্ন করতে হবে, তারপর বিচ্ছিন্ন অংশটিকে গ্রাউন্ড করার জন্য আর্থিং সুইচটি বন্ধ করতে হবে। যান্ত্রিক ইন্টারলকগুলি এই পদক্ষেপগুলির যে কোনও একটিকে ক্রমবর্ধমান হতে বাধা দেয়। এটি "পাঁচ প্রতিরোধ" ইন্টারলকিং সিস্টেম যা সমস্ত আধুনিকের জন্য আদর্শমাঝারি ভোল্টেজের সুইচগিয়ার.

ফাংশন চার: পরিমাপ এবং পর্যবেক্ষণ

ডেটা ছাড়া কোনো বিতরণ ব্যবস্থা পরিচালনা করা যায় না। বর্তমান পরিমাপগুলি সুরক্ষা রিলেগুলিকে বলে যে সিস্টেমটি কী করছে৷ ভোল্টেজ পরিমাপ পাওয়ার গুণমান পর্যবেক্ষণ এবং সিঙ্ক্রোনাইজেশন চেক সক্ষম করে। শক্তি পরিমাপ বিলিং এবং খরচ বরাদ্দের ভিত্তি। এবং ক্রমবর্ধমানভাবে, স্যুইচগিয়ার থেকে অবস্থা পর্যবেক্ষণের ডেটা-তাপমাত্রা, আংশিক স্রাব, যান্ত্রিক ভ্রমণের সময়-কোন ব্যর্থ হওয়ার আগে কখন রক্ষণাবেক্ষণের প্রয়োজন হবে তা পূর্বাভাস দিতে ব্যবহৃত হয়।

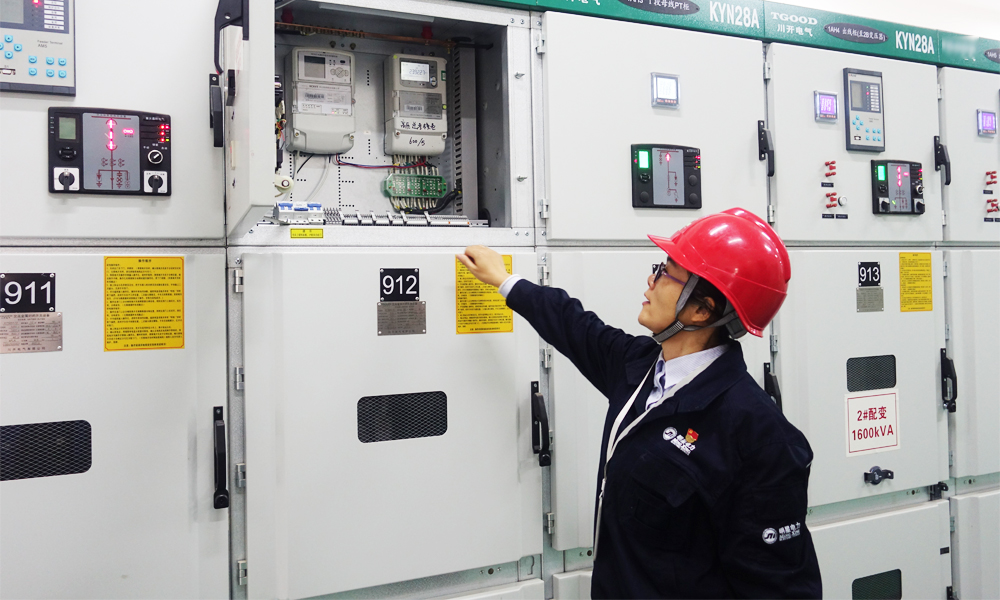

মাঝারি ভোল্টেজ সুইচগিয়ার এই সমস্ত পরিমাপ ফাংশনকে একীভূত করে। বর্তমান ট্রান্সফরমার এবং ভোল্টেজ ট্রান্সফরমারগুলি কেবলের বগিতে বা বাসবারগুলিতে মাউন্ট করা হয়। তাদের সেকেন্ডারি আউটপুটগুলি কম ভোল্টেজের বগিতে সুরক্ষা রিলে, মিটার এবং ট্রান্সডুসারের সাথে সংযুক্ত থাকে। আধুনিক ইনস্টলেশনে, এই ডিভাইসগুলি ডিজিটাল প্রোটোকলের মাধ্যমে যোগাযোগ করে যেমন IEC 61850, Modbus, বা Profibus সুবিধার কেন্দ্রীয় SCADA বা শক্তি ব্যবস্থাপনা সিস্টেমের সাথে। সুইচগিয়ার প্যানেল একটি পাওয়ার ডিভাইস এবং একটি ডেটা উৎস উভয়ই।

ডিস্ট্রিবিউশন সিস্টেমে সুইচগিয়ার কনফিগারেশন

বিতরণ ব্যবস্থায় সুইচগিয়ার প্যানেলের শারীরিক বিন্যাস নির্বিচারে নয়। এটি সুবিধার অপারেশনাল দর্শন এবং পরিবেশিত লোডগুলির নির্ভরযোগ্যতার প্রয়োজনীয়তা প্রতিফলিত করে।

একক বাসবার

সবচেয়ে সহজ কনফিগারেশন হল একটি একক বাসবার যার সাথে সমস্ত আগত এবং বহির্গামী ফিডার সংযুক্ত। একটি একক ট্রান্সফরমার বাস সরবরাহ করে। যদি ট্রান্সফরমার ব্যর্থ হয় বা রক্ষণাবেক্ষণের জন্য পরিষেবার বাইরে চলে যায়, তবে সেই বাসের সমস্ত লোড শক্তি হারিয়ে ফেলে। এই কনফিগারেশনটি কম খরচে এবং পরিচালনা করা সহজ, তবে এটি কোন অপ্রয়োজনীয়তা প্রদান করে না। এটি ব্যবহার করা হয় যেখানে সরবরাহের বিঘ্নের পরিণতি সহনীয় হয় - একটি ছোট বাণিজ্যিক ভবন, একটি অ-সমালোচনামূলক শিল্প প্রক্রিয়া, বা একটি অস্থায়ী নির্মাণ সরবরাহ।

বিভাগীয় একক বাসবার

একটি বাস সেকশন সার্কিট ব্রেকার যোগ করলে দুটি বাসবার সেকশন তৈরি হয় যেগুলি স্বাধীনভাবে কাজ করতে পারে বা একসঙ্গে মিলিত হতে পারে। প্রতিটি বিভাগ নিজস্ব ট্রান্সফরমার দ্বারা সরবরাহ করা হয়। একটি ট্রান্সফরমার ব্যর্থ হলে, বাস কাপলার বন্ধ হয়ে যায় এবং সুস্থ ট্রান্সফরমার উভয় বিভাগে সরবরাহ করে। লোডগুলি স্থানান্তরের সময় একটি সংক্ষিপ্ত বাধা অনুভব করে, তবে পরিষেবা দ্রুত পুনরুদ্ধার করা হয়। এটি মাঝারি আকারের শিল্প কারখানা এবং বাণিজ্যিক সুবিধাগুলির জন্য সবচেয়ে সাধারণ কনফিগারেশন যেখানে কিছু ডাউনটাইম রক্ষণাবেক্ষণের জন্য গ্রহণযোগ্য কিন্তু সরবরাহের মোট ক্ষতি হয় না।

মেইন-টাই-মেইন

একটি প্রধান-টাই-প্রধান কনফিগারেশন দুটি পৃথক বাস সেকশনের মধ্যে একটি বাস কাপলার রাখে, যার প্রত্যেকটির নিজস্ব প্রধান ইনকামিং ব্রেকার এবং ট্রান্সফরমার থাকে। কাপলার সাধারণত খোলা থাকে। ট্রান্সফরমারটি হারিয়ে গেলে, কাপলার স্বয়ংক্রিয়ভাবে বা অপারেটর অ্যাকশনের মাধ্যমে বন্ধ হয়ে যায়। এই কনফিগারেশনটি একটি সাধারণ বিভাগীয় বাসের তুলনায় উচ্চতর নির্ভরযোগ্যতা প্রদান করে কারণ কাপলার অপারেশনটি স্বয়ংক্রিয় হতে পারে এবং স্থানান্তর কোন অপারেটরের হস্তক্ষেপ ছাড়াই ঘটতে পারে। এটি হাসপাতাল, ডেটা সেন্টার এবং ক্রমাগত-প্রক্রিয়াজাত শিল্প কারখানার মতো গুরুত্বপূর্ণ সুবিধাগুলিতে ব্যবহৃত হয়।

রিং প্রধান ইউনিট (RMU) কনফিগারেশন

ডিস্ট্রিবিউশন নেটওয়ার্কগুলির জন্য যেগুলি একাধিক ভৌগলিকভাবে বিচ্ছুরিত লোড পরিবেশন করে—একটি বিশ্ববিদ্যালয় ক্যাম্পাস, একটি শহুরে বিতরণ নেটওয়ার্ক, একটি বায়ু খামার সংগ্রাহক সিস্টেম—রিং প্রধান ইউনিট কনফিগারেশন হল আদর্শ সমাধান। বেশ কিছু RMU প্যানেল একটি রিংয়ে সংযুক্ত থাকে, প্রতিটি প্যানেলে সাধারণত রিং ফিডারের জন্য দুটি লোড ব্রেক সুইচ এবং স্থানীয় ট্রান্সফরমারের জন্য একটি সার্কিট ব্রেকার বা ফিউজড সুইচ থাকে। শক্তি বলয়ের চারপাশে উভয় দিকে প্রবাহিত হতে পারে। যদি রিং এর যে কোন জায়গায় তারের ত্রুটি দেখা দেয়, ফল্টের সংলগ্ন দুটি RMU প্যানেল ক্ষতিগ্রস্ত অংশটিকে বিচ্ছিন্ন করতে পারে এবং অন্যান্য সমস্ত লোড রিং এর সুস্থ দিক থেকে পাওয়ার পেতে থাকে। এই স্থাপত্যটি সরবরাহ নির্ভরযোগ্যতার একটি স্তর প্রদান করে যা একটি রেডিয়াল সিস্টেমের সাথে মেলে না, একটি খরচ যা সমগ্র সরবরাহ পরিকাঠামোর নকল করার চেয়ে অনেক কম।

COTENELE 24 kV SF₆-মুক্ত RMUs রিং প্রধান অ্যাপ্লিকেশনের জন্য সরবরাহ করে, একটি সিল-ফর-জীবন স্টেইনলেস স্টিল ট্যাঙ্কে শুষ্ক বায়ুকে অন্তরক মাধ্যম হিসাবে ব্যবহার করে। RMU মডিউলগুলি—আগত, আউটগোয়িং, ট্রান্সফরমার সুরক্ষা, বাস কাপলার এবং সরাসরি মিটারিং—প্রমিত, টাইপ-টেস্ট করা সাবস্যাম্বলিগুলি থেকে তৈরি করা হয়েছে যা প্রকল্পের একক-লাইন চিত্রের সাথে মেলে কনফিগার করা যেতে পারে।

ডিস্ট্রিবিউশন সুইচগিয়ারে SF₆-মুক্ত রূপান্তর

গত এক দশকে মাঝারি ভোল্টেজের সুইচগিয়ারের একটি গুরুত্বপূর্ণ উন্নয়ন হল SF₆গ্যাস থেকে একটি অন্তরক এবং আর্ক-নিভানোর মাধ্যম হিসেবে দূরে সরে যাওয়া। এটি গ্যাস-অন্তরক সুইচগিয়ার এবং রিং প্রধান ইউনিটগুলির জন্য বিশেষভাবে প্রাসঙ্গিক, যেখানে SF₆ ঐতিহ্যগতভাবে সিল করা ট্যাঙ্কটি পূরণ করতে ব্যবহৃত হত যা সমস্ত জীবন্ত অংশগুলিকে ঘেরাও করে।

এই পরিবর্তনের চালক হল পরিবেশগত নিয়ন্ত্রণ, বিশেষ করে EU F-গ্যাস রেগুলেশন যা এখন ইউরোপীয় বাজারে 24 kV পর্যন্ত নতুন SF₆switchgear নিষিদ্ধ করে। কিন্তু রূপান্তরটি সাউন্ড ইঞ্জিনিয়ারিং যুক্তি দ্বারাও সমর্থিত। শুষ্ক বায়ু এবং নাইট্রোজেনের শূন্য গ্লোবাল ওয়ার্মিং সম্ভাবনা রয়েছে, জীবনের শেষের দিকে কোন বিশেষ পরিচালনার প্রয়োজন হয় না এবং F-গ্যাস রেকর্ড-কিপিং এবং লিক রিপোর্টিং এর প্রশাসনিক বোঝা দূর করে। ভ্যাকুয়াম বিঘ্ন, যা কয়েক দশক ধরে সার্কিট ব্রেকার অ্যাপ্লিকেশনের জন্য আদর্শ, কোনো গ্যাস ছাড়াই আর্ক-নিভিং ফাংশন প্রদান করে।

একটি সুবিধা অপারেটরের জন্য, একটি SF₆RMU এবং একটি শুষ্ক বায়ু আরএমইউ-এর মধ্যে ব্যবহারিক পার্থক্য বৈদ্যুতিক কর্মক্ষমতার দিক থেকে ন্যূনতম—উভয়কেই একই IEC 62271-200 স্ট্যান্ডার্ডে টাইপ-টেস্ট করা হয়। পার্থক্যটি অপারেশনাল পদ্ধতিতে দেখা যায়। একটি শুষ্ক বায়ু আরএমইউ একটি সিল-ফর-লাইফ ট্যাঙ্কের সাথে নিরীক্ষণ করার জন্য গ্যাসের চাপ নেই, রক্ষণাবেক্ষণের জন্য কোনও রিফিলিংয়ের সময়সূচী নেই এবং জীবনের শেষের গ্যাস পুনরুদ্ধারের ব্যবস্থা নেই। শত শত সাবস্টেশন পরিচালনাকারী ইউটিলিটি বা শিল্প অপারেটরের জন্য, এই সরলীকরণের প্রকৃত মূল্য রয়েছে।

ডিস্ট্রিবিউশন সিস্টেম ডিজাইন করা: সুইচগিয়ার স্পেসিফিকেশন

ইঞ্জিনিয়ারদের জন্য যারা মাঝারি ভোল্টেজ সুইচগিয়ার নির্দিষ্ট করে, বেশ কয়েকটি সিদ্ধান্ত চূড়ান্ত সিস্টেম কনফিগারেশনকে সংজ্ঞায়িত করে।

ভোল্টেজ এবং ফল্ট লেভেল। সিস্টেম ভোল্টেজ সুইচগিয়ারের অস্তরক নকশা নির্ধারণ করে। উপলব্ধ ফল্ট কারেন্ট প্রয়োজনীয় শর্ট-সার্কিট ব্রেকিং ক্ষমতা নির্ধারণ করে। উভয়ই আপস্ট্রিম গ্রিড সংযোগ এবং ট্রান্সফরমার প্রতিবন্ধকতা দ্বারা প্রতিষ্ঠিত হয়। ফল্ট রেটিং underspecify বিপজ্জনক. এটি অতিরিক্ত নির্দিষ্ট করা অপ্রয়োজনীয় খরচ যোগ করে। সঠিক সংখ্যা একটি শর্ট সার্কিট অধ্যয়ন থেকে আসে।

বাসবার কনফিগারেশন। একক বাসবার, বিভাগীয় বাসবার এবং প্রধান-টাই-প্রধান কনফিগারেশনগুলির মধ্যে পছন্দ নির্ভর করে নির্ভরযোগ্যতার প্রয়োজনীয়তা এবং বাজেটের উপর। উচ্চতর নির্ভরযোগ্যতা কনফিগারেশন প্যানেলের সংখ্যা, খরচ এবং জটিলতা যোগ করে, কিন্তু তারা বর্ধিত বিভ্রাটের একক সবচেয়ে সাধারণ কারণ থেকে রক্ষা করে: ট্রান্সফরমার ব্যর্থতা।

সার্কিট ব্রেকার বনাম ফিউজড কন্টাক্টর। ট্রান্সফরমার সরবরাহকারী ফিডারগুলির জন্য, একটি সার্কিট ব্রেকার ওভারলোড এবং শর্ট-সার্কিট উভয় সুরক্ষা প্রদান করে। মোটর সরবরাহকারী ফিডারগুলির জন্য, একটি ফিউজড কন্টাক্টর আরও লাভজনক হতে পারে এবং মোটর-নির্দিষ্ট ত্রুটির অবস্থার বিরুদ্ধে আরও ভাল সুরক্ষা প্রদান করতে পারে। সিদ্ধান্ত লোডের ধরন এবং সুরক্ষা সমন্বয়ের প্রয়োজনীয় স্তরের উপর নির্ভর করে।

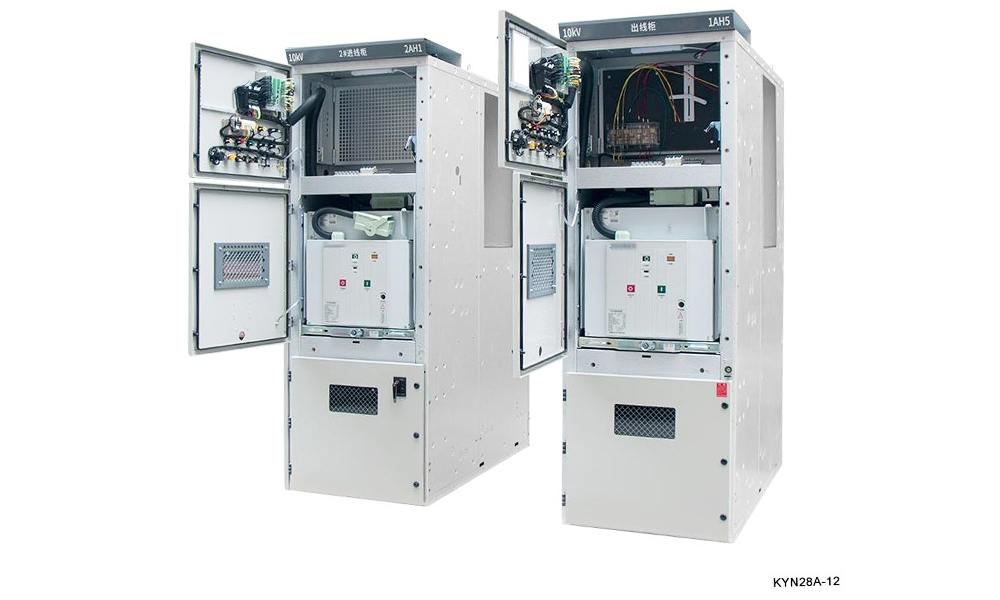

স্থির বনাম প্রত্যাহারযোগ্য। স্থির সুইচগিয়ার সহজ এবং কম খরচে, তবে সার্কিট ব্রেকারে যেকোন রক্ষণাবেক্ষণের জন্য পুরো বাস সেকশনটিকে ডি-এনার্জাইজ করতে হবে। প্রত্যাহারযোগ্য সুইচগিয়ার একটি ব্রেকারকে রক্ষণাবেক্ষণের জন্য র‍্যাক করার অনুমতি দেয় যখন বাসটি সক্রিয় থাকে। জটিল সুবিধার জন্য যেখানে ডাউনটাইম অত্যন্ত ব্যয়বহুল, প্রত্যাহারযোগ্য কনফিগারেশন সাধারণত ন্যায়সঙ্গত হয়।

ইন্টিগ্রেশন এবং যোগাযোগ. সুইচগিয়ারকে অবশ্যই সুবিধার সুরক্ষা এবং নিয়ন্ত্রণ ব্যবস্থার সাথে ইন্টারফেস করতে হবে। যোগাযোগ প্রোটোকল, বর্তমান এবং ভোল্টেজ ট্রান্সফরমারের ধরন এবং পরিমাণ এবং সুরক্ষা রিলে এবং নিয়ন্ত্রণ সার্কিটের জন্য সহায়ক পাওয়ার সাপ্লাই সবই স্পেসিফিকেশনে সংজ্ঞায়িত করা আবশ্যক।
