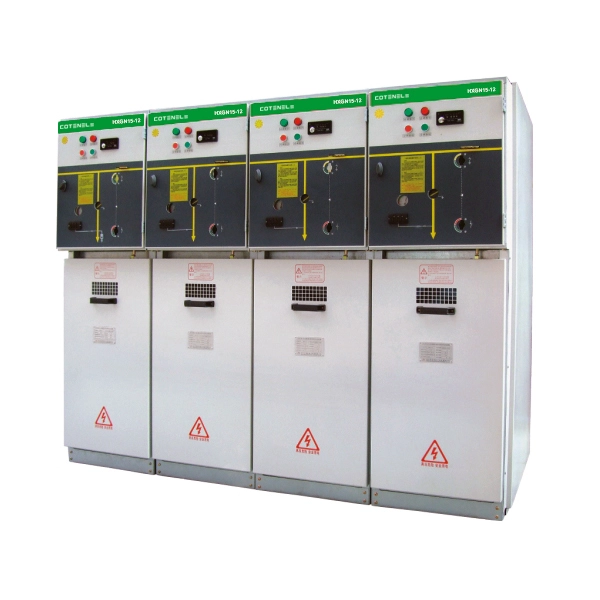

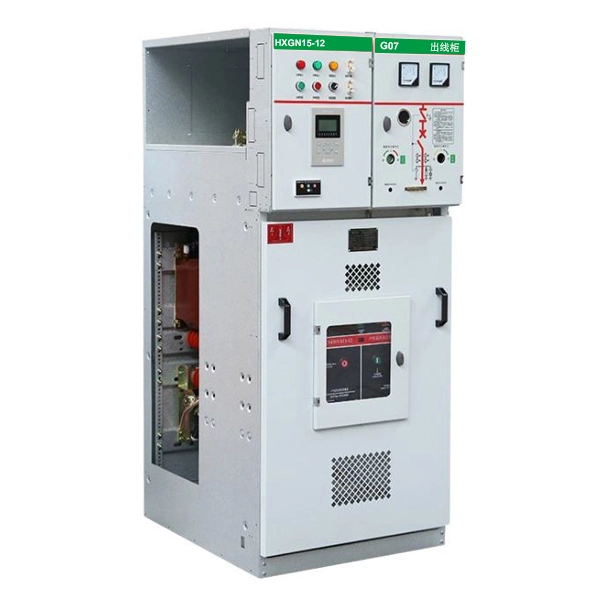

11KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট MV প্যানেল
11KV মিডিয়াম ভোল্টেজ রিং মেইন ইউনিট এমভি প্যানেল হল একটি কমপ্যাক্ট ডিস্ট্রিবিউশন সুইচগিয়ার যা মূলত ইনডোর বা আউটডোর সাবস্টেশনে ইনস্টল করা হয়, সাধারণত ট্রান্সফরমার নিয়ন্ত্রণ করতে ব্যবহৃত হয়। Cotenele চায়না স্টেট গ্রিড এবং সাউদার্ন পাওয়ার গ্রিডের অন্যতম প্রধান সরবরাহকারী। আমরা যে রিং প্রধান ইউনিটগুলি তৈরি করি তার মধ্যে প্রধানত পরিবেশ বান্ধব রিং প্রধান ইউনিট এবং গ্যাস-অন্তরক রিং প্রধান ইউনিট অন্তর্ভুক্ত। HXGN15-12 হল গ্যাস-ইনসুলেটেড RMU, এই মডুলার রিং প্রধান ইউনিটের একটি সাধারণ কাঠামো, নমনীয় অপারেশন, নির্ভরযোগ্য ইন্টারলকিং, সহজ ইনস্টলেশন এবং বিনামূল্যে সমন্বয় রয়েছে। এটি বিমানবন্দর এবং রেলওয়ের মতো অনুষ্ঠানের জন্য উপযুক্ত যেখানে পাওয়ার বিতরণের উচ্চ স্বয়ংক্রিয়তা প্রয়োজন।
Cotenele হল চীনে RMUs-এর জন্য সবচেয়ে গুরুত্বপূর্ণ নির্মাতাদের মধ্যে একজন, আমাদের দ্বারা তৈরি HXGN15-12 কমপ্যাক্ট রিং প্রধান ইউনিটগুলি বাজারে ব্যাপকভাবে জনপ্রিয়৷ HXGN15-12 11KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট MV প্যানেলগুলি একটি নির্দিষ্ট-টাইপ, সাধারণত তিনটি মেটাল রিং-এর জন্য ব্যবহৃত হয়। kV, 50 Hz পাওয়ার ডিস্ট্রিবিউশন সিস্টেম। এই HXGN15-12 RMU তে আলাদা বাসবার এবং সুইচগিয়ার কম্পার্টমেন্ট এবং একটি শাটার মেকানিজম সহ মডুলার নির্মাণের বৈশিষ্ট্য রয়েছে যা লোড ব্রেক সুইচ খোলে সুইচগিয়ারকে বিচ্ছিন্ন করে, এটি নিরাপদ রক্ষণাবেক্ষণ নিশ্চিত করবে। পাফার-টাইপ লোড সুইচ নির্ভরযোগ্য বাধা প্রদান করে, যখন অপারেটিং মেকানিজম (ম্যানুয়াল বা মোটর-চালিত) একটি ব্যাপক "পাঁচ-প্রতিরোধ" ইন্টারলক অন্তর্ভুক্ত করে। এর সামনে থেকে পিছনের থ্রি-ফেজ বিন্যাস পায়ের ছাপ কমিয়ে দেয়। উপাদানগুলি প্রতিস্থাপন করা সহজ, এবং ইউনিটটিতে আগুন বা বিস্ফোরণের ঝুঁকি নেই। এটি কমপ্যাক্ট সাবস্টেশন সহ রিং নেটওয়ার্ক এবং টার্মিনাল অ্যাপ্লিকেশনের জন্য উপযুক্ত।

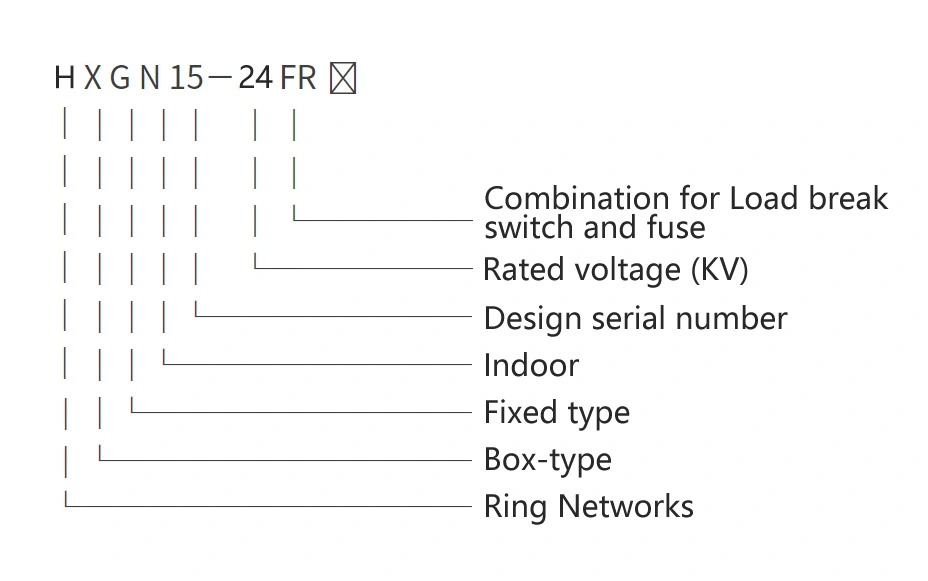

মডেল এবং অর্থ
প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | HXGN15-12(F) | HXGN15-12(F,R) |
| রেটেড ভোল্টেজ | কেভি | 11 (12) | 11 (12) |
| রেট করা বর্তমান | A | 630 | 630 |
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 |
| 1মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে | কেভি | 42 | 42 |
| বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে | কেভি | 75 | 75 |
| রেটেড পিক বর্তমান সহ্য করে | kA | 50 | 50 |
| রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা | kA | 20 | 20 |
| লোড ট্রান্সফরমার ভাঙার ক্ষমতা নেই | কেভিএ | 1250 | 1250 |
| ক্লোজিং রিং ব্রেকিং কারেন্ট | A | ||
| প্রধান সার্কিট প্রতিরোধী | μΩ | ≤80 | ≤80 |
| বর্তমান স্থানান্তর | A | 1700 | 1700 |
| রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | 31.5 | 31.5 |
| রেটেড শর্ট সার্কিট তৈরীর কারেন্ট | kA | 50 | 500 |
| সুরক্ষা ডিগ্রী | P3X | P3X |
RMU এর প্রধান প্রযুক্তিগত পরামিতি
| ক্ষমতা (kVA) | 50 | 100 | 125 | 160 | 200 | 250 | 31.5 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| ফিউজ কারেন্ট(A) | 10 | 16 | 16 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 | 100 |
ফিউজ সুরক্ষা ট্রান্সফরমার পরামিতি
কাজের শর্ত
1. পরিবেষ্টিত তাপমাত্রা:-25℃~ +40℃;
2. উচ্চতা:সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি নয়:
3.পরিবেষ্টিত আর্দ্রতা:দৈনিক গড় RH ≤ 95%: মাসিক গড় RH ≤ 90%
4. জলীয় বাষ্প চাপ:দৈনিক গড় RH≤ 2.2kPa; মাসিক গড় RH≤ 1.8kPa;
5. পরিবেষ্টিত পরিবেশ:কোন আগুন, বিস্ফোরণের বিপদ, গুরুতর দূষণ, রাসায়নিক ক্ষয় এবং গুরুতর কম্পন স্থান
পণ্যের কাঠামো
HXGN15-12 11KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট MV প্যানেলগুলি একটি ধাতব-ঘেরা নির্দিষ্ট ঘের কাঠামো গ্রহণ করে। ঘেরটি সাধারণত রিভেটেড গ্যালভানাইজড অ্যালুমিনিয়াম ইস্পাত শীট থেকে তৈরি করা হয় এবং সাধারণত একটি উপরের ইউনিট এবং একটি নিম্ন তারের বগি থাকে।
ইউনিটটি নিম্নলিখিত চারটি কার্যকরী অংশ নিয়ে গঠিত:
| বগি | অবস্থান এবং রচনা | প্রধান ফাংশন |
| বাসবার বগি | ইউনিটের শীর্ষে অবস্থিত | প্রধান বাসবার রয়েছে, যা বিদ্যুৎ সংগ্রহ এবং বিতরণ সক্ষম করতে সুইচগিয়ারের পুরো সারির মধ্য দিয়ে চলে |
| প্রধান সুইচ কম্প্যাটমেন্ট | ইউনিটের মধ্যম বিভাগ | কোর সুইচিং এলিমেন্ট থাকে, সাধারণত একটি SF6 লোড সুইচ (যেমন FLN36-12D) বা ভ্যাকুয়াম লোড সুইচ |
| তারের বগি | ইউনিটের নিচের অংশ | তারের সংযোগের জন্য যথেষ্ট স্থান প্রদান করে; মিটমাট করতে পারে সারজ অ্যারেস্টার এবং কারেন্ট ট্রান্সফরমারের মতো উপাদান |
| মেকানিজম কম্প্যাটমেন্ট | ইউনিটের সামনের উপরের অংশ | বসন্ত অপারেটিং মেকানিজম, মেকানিক্যাল ইন্টারলক ডিভাইস এবং কম ভোল্টেজ কন্ট্রোল উপাদান রয়েছে |
কাজের নীতি
1. মেইন সুইচের আর্ক ভেনচিং প্রিন্সিপল
SF6 লোড ব্রেক সুইচ RMU:সুইচ শেলটি epoxy রজন দিয়ে তৈরি এবং SF6 গ্যাস দিয়ে ভরা, যা একটি অন্তরক এবং চাপ-নিবারক উভয় মাধ্যম হিসেবে কাজ করে। খোলার প্রক্রিয়া চলাকালীন, একটি পাফার-টাইপ মেকানিজম একটি গ্যাস প্রবাহ তৈরি করে যা চাপকে নিভিয়ে দেয়, এটি স্থিতিশীল এবং নির্ভরযোগ্য বাধা কর্মক্ষমতা নিশ্চিত করতে পারে।
ভ্যাকুয়াম লোড ব্রেক সুইচ RMU:একটি ভ্যাকুয়াম ইন্টারপ্টার ব্যবহার করে, যেখানে ভ্যাকুয়ামের উচ্চ অস্তরক শক্তি চাপকে নিভিয়ে দেয়৷ এই সংস্করণটি আগুন বা বিস্ফোরণের ঝুঁকি এবং দীর্ঘ বৈদ্যুতিক জীবনের সুবিধা দেয়৷
2. সুইচ-ফিউজ কম্বিনেশনের সুরক্ষা নীতি
লোড সুইচ ফিউজ সঙ্গে মিলিত হতে পারে. যে কোনো ফেজ ফিউজ ফুঁ দিলে, এর স্ট্রাইকার একটি লিঙ্কেজ মেকানিজম ট্রিগার করে যা লোড সুইচ খুলে দেয়, ট্রান্সফরমারকে রক্ষা করার জন্য শর্ট-সার্কিট কারেন্টের একক-অপারেশন বাধা প্রদান করে।
3. রিং নেটওয়ার্ক পাওয়ার সাপ্লাই নীতি
রিং প্রধান ইউনিটগুলি নমনীয়ভাবে একত্রিত এবং রিং নেটওয়ার্ক পাওয়ার সাপ্লাই ইউনিট গঠনের জন্য প্রসারিত করা যেতে পারে। যদি একটি ইনকামিং লাইন ব্যর্থ হয়, অন্য ইনকামিং লাইন বিদ্যুৎ সরবরাহ বজায় রাখতে পারে, ব্যবহারকারীর শাখাগুলির ক্রমাগত অপারেশন নিশ্চিত করে।

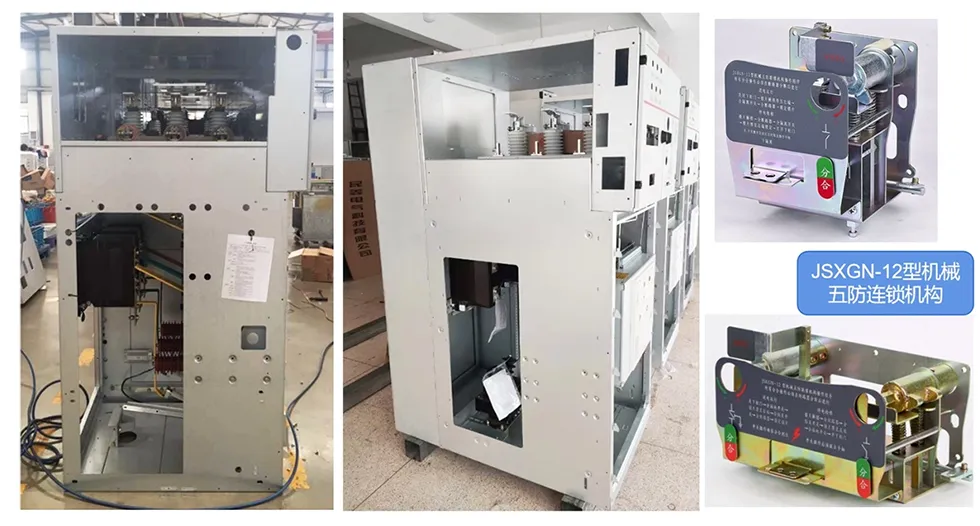

4. সেফটি ইন্টারলক মেকানিজম
11kV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট এমভি প্যানেলগুলি একটি ব্যাপক "ফাইভ-প্রুফ" যান্ত্রিক ইন্টারলকিং ডিভাইস দিয়ে সজ্জিত। উদাহরণস্বরূপ, হ্যাচ শুধুমাত্র লোড সুইচ খোলা এবং গ্রাউন্ডিং সুইচ বন্ধ করার পরে খোলা যেতে পারে; হ্যাচ খোলা থাকলে লোড সুইচ বন্ধ করা যাবে না।
কেন Cotenele চয়ন?
Cotenele International Trade (Wenzhou) Co., Ltd. হল একটি প্রযুক্তি-চালিত প্রস্তুতকারক এবং রপ্তানিকারক যেটি 12kV–40.5kV সুইচগিয়ারের মূল উপাদানগুলিতে বহু বছরের প্রযুক্তিগত সঞ্চয়ের সাথে একটি স্ব-মালিকানাধীন 30, 000m² কারখানাকে একত্রিত করে৷
আমরা গ্যাস-অন্তরক সুইচগিয়ার, পরিবেশ-বান্ধব সুইচগিয়ার এবং এয়ার-ইনসুলেটেড সুইচগিয়ারের গবেষণা এবং উন্নয়নে অনেক প্রচেষ্টা বিনিয়োগ করেছি এবং রিং প্রধান ইউনিট, প্রিফেব্রিকেটেড সাবস্টেশন, ট্রান্সফরমার, সার্কিট ব্রেকার, আইসোলেটিং এবং অন্যান্য পণ্যের চাহিদা, রেলওয়ে পণ্যের চাহিদার মতো পণ্যগুলিকে কভার করে একটি সম্পূর্ণ পণ্য লাইন রয়েছে। পেট্রোকেমিক্যাল, পাতাল রেল, পৌরসভা নির্মাণ, ইস্পাত, এবং কয়লা।
ISO9001, ISO14001, এবং ISO18001 সার্টিফিকেশন দ্বারা সমর্থিত, আমরা সম্পূর্ণরূপে ERP ব্যবস্থাপনা বাস্তবায়ন করি এবং পরিবেশ সুরক্ষা, কমপ্যাক্ট ডিজাইন, বুদ্ধিমত্তা এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশনে গুরুত্বপূর্ণ সাফল্য অর্জন করেছি।
চীনের "ইলেক্ট্রিক্যাল ক্যাপিটাল" (Liushi, Yueqing) এ অবস্থিত, আমরা শুধুমাত্র একজন প্রস্তুতকারকই নই কিন্তু মাঝারি-ভোল্টেজের সম্পূর্ণ-সেট উপাদানগুলির একটি উচ্চ-মানের সমন্বিত সরবরাহকারী। আমাদের দল সময়ের সাথে চলে, সেরা পণ্য এবং সর্বোত্তম পরিষেবা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ। নির্ভরযোগ্যতা, উদ্ভাবন এবং আন্তরিক সমর্থনের অভিজ্ঞতা পেতে আমাদের সাথে যোগাযোগ করুন।

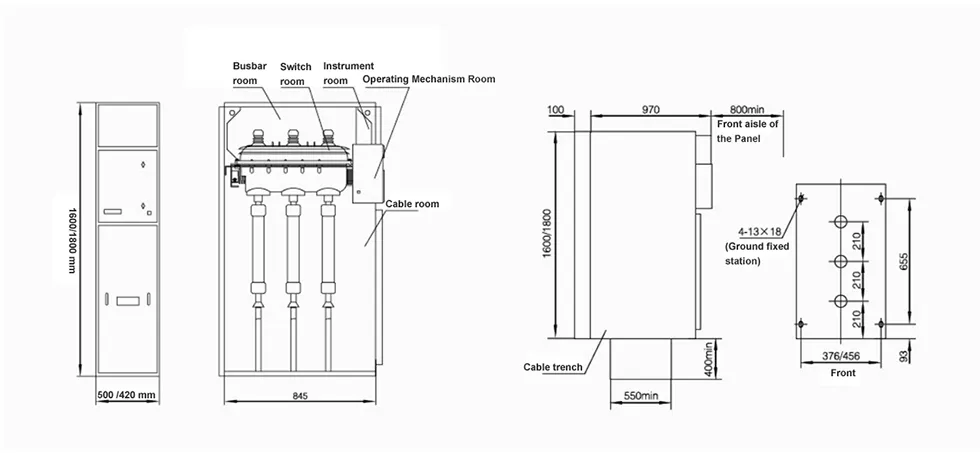

চেহারা এবং মাত্রা

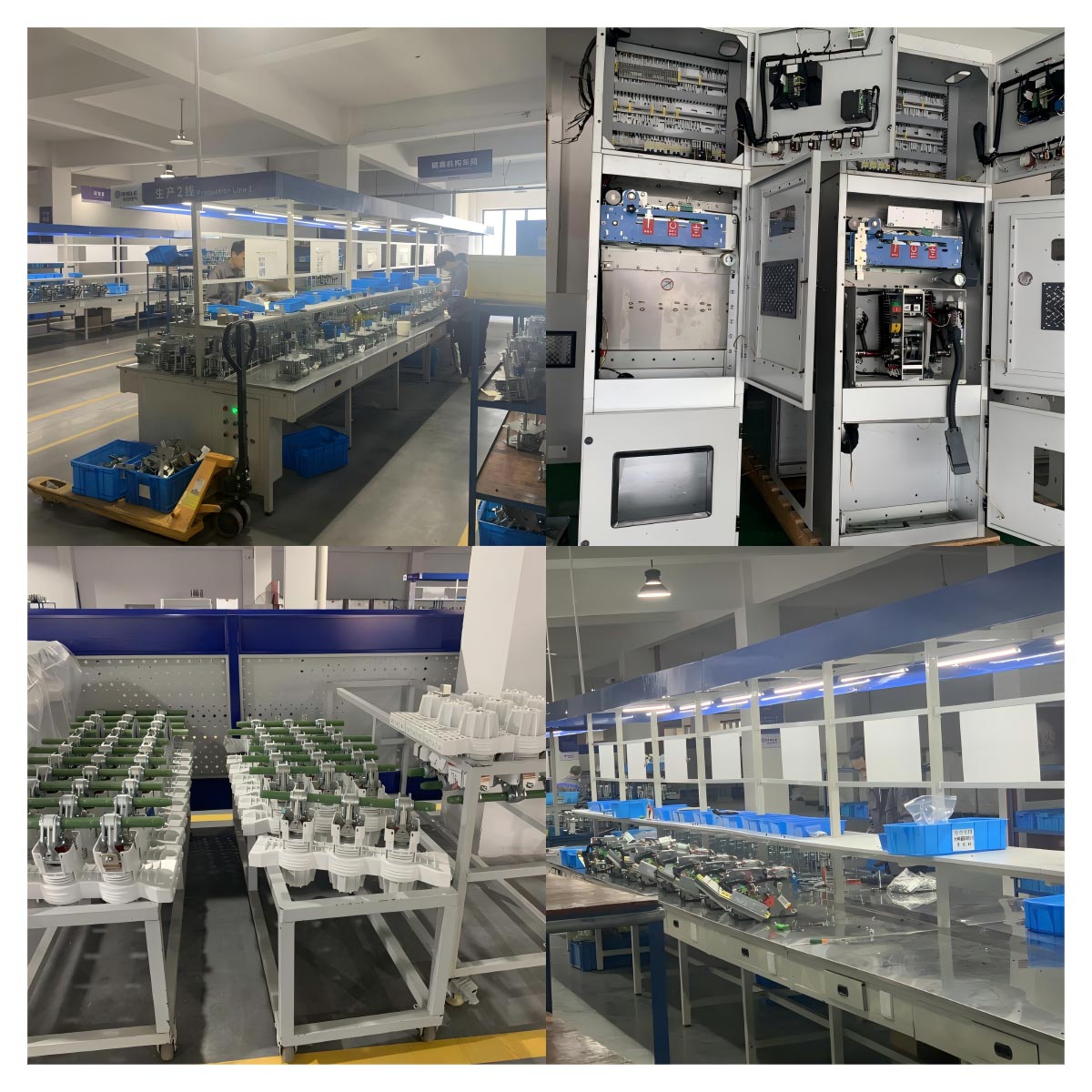

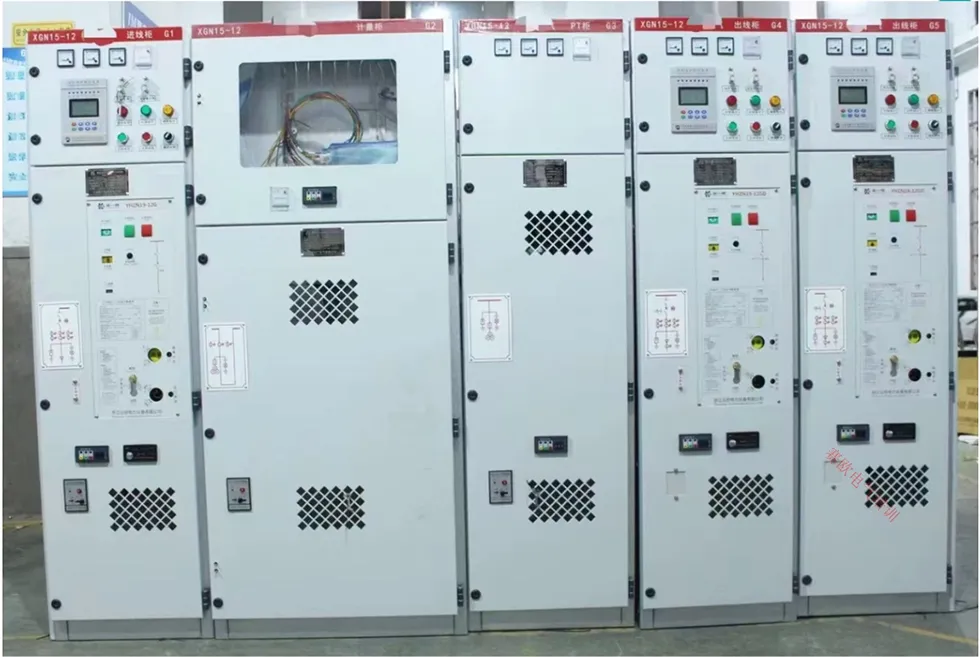

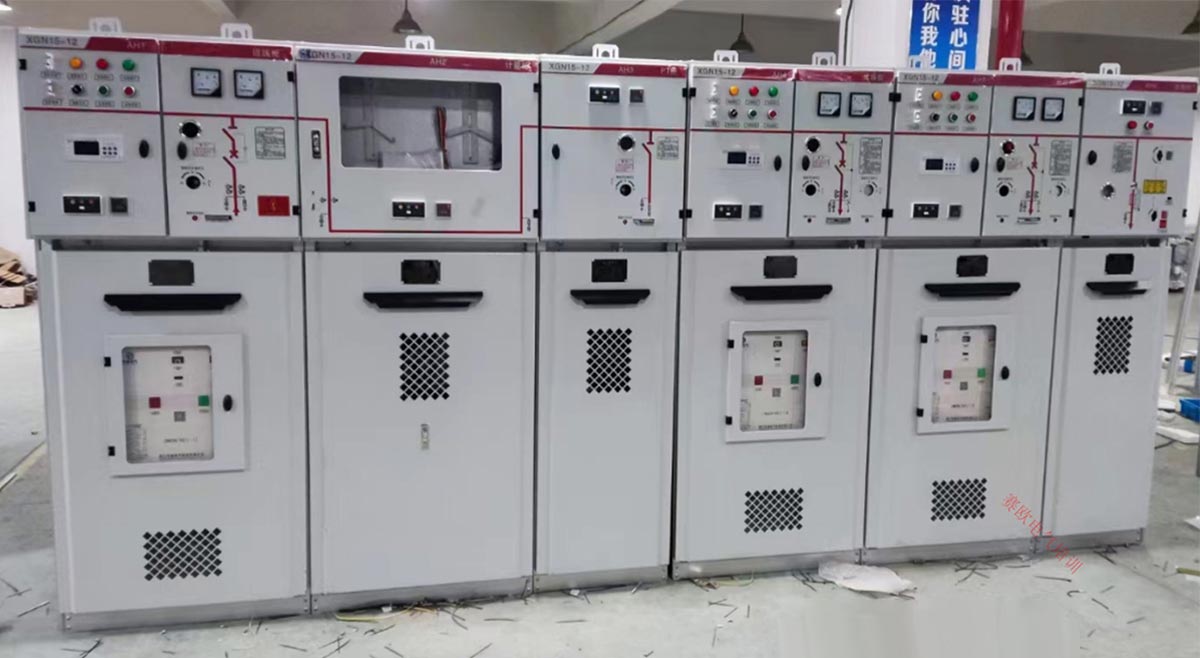

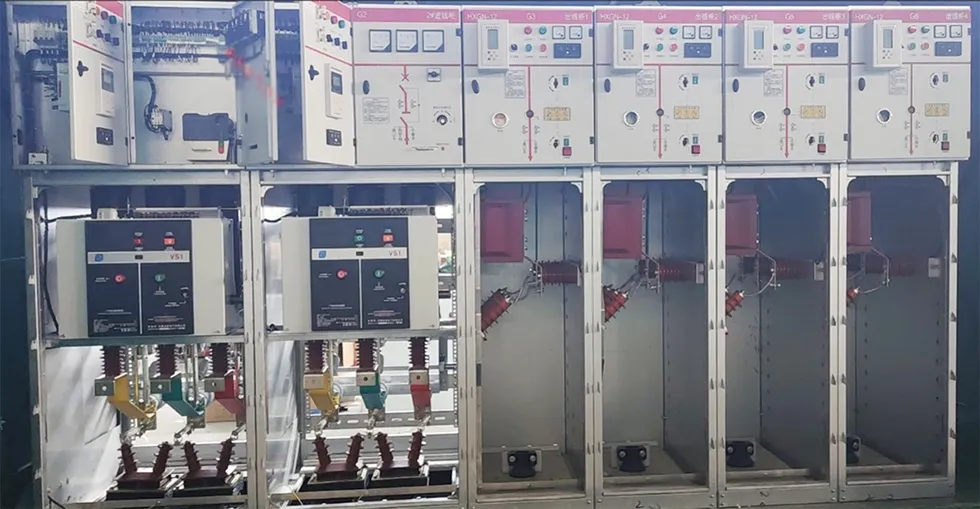

উৎপাদন কর্মশালা

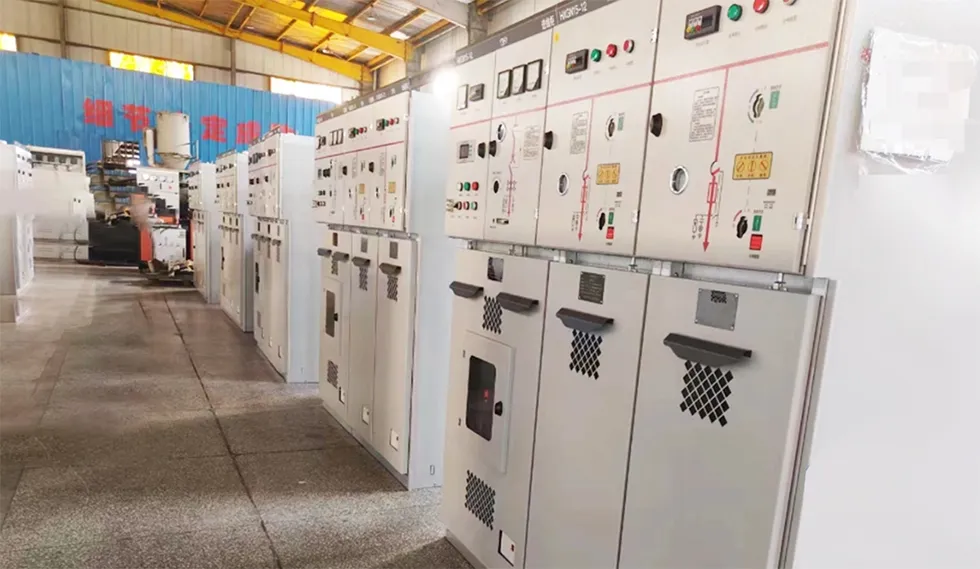

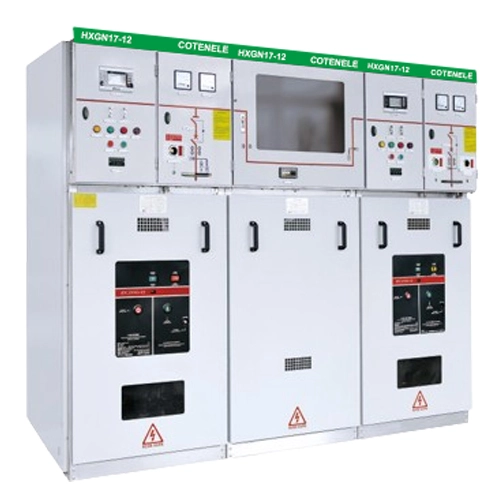

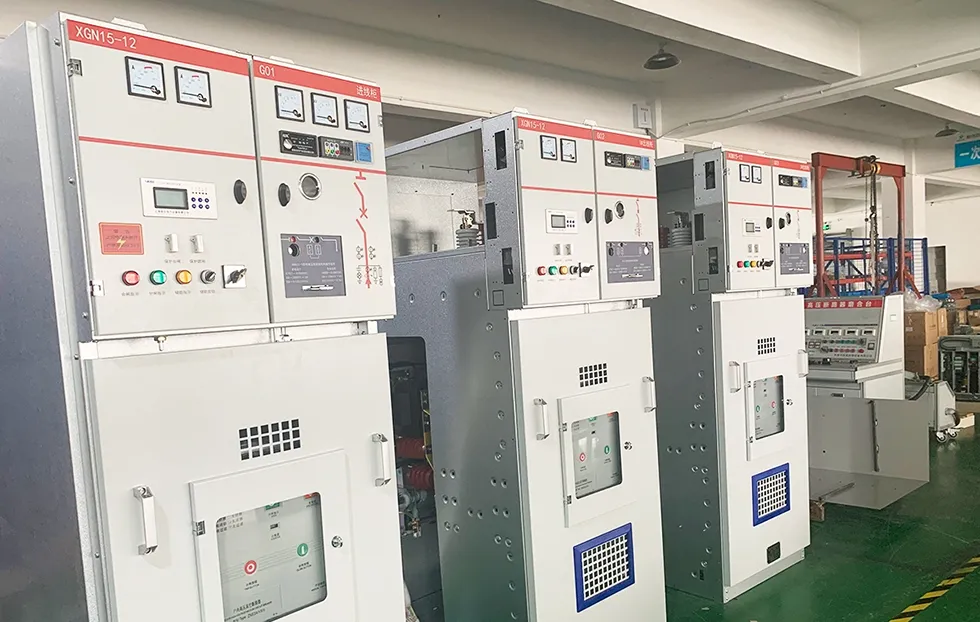

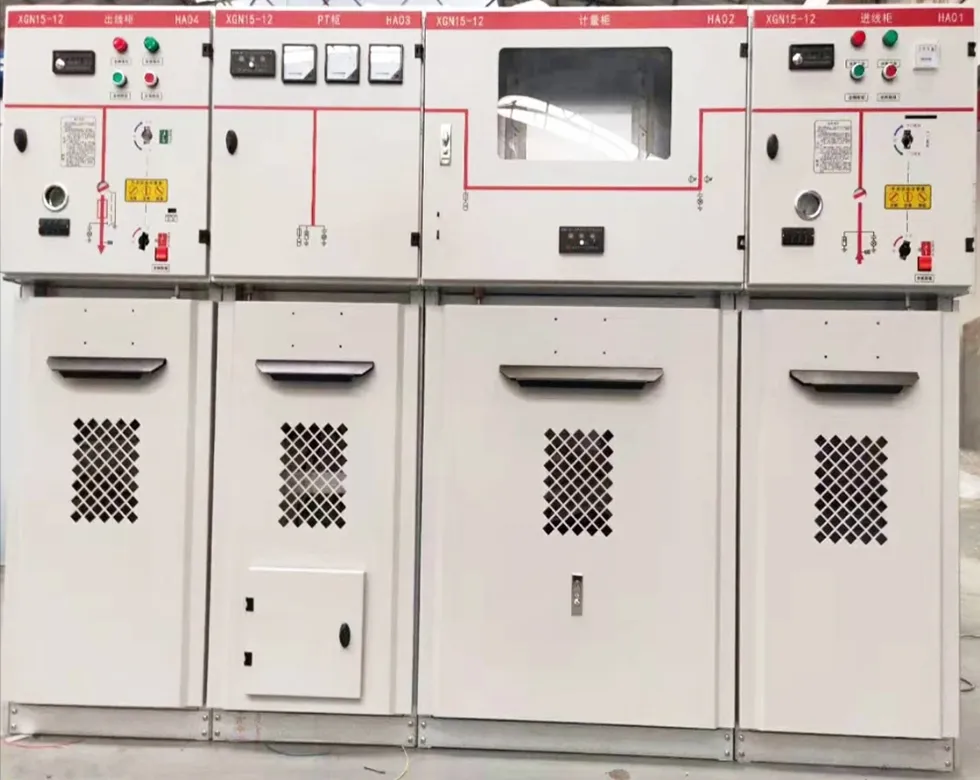

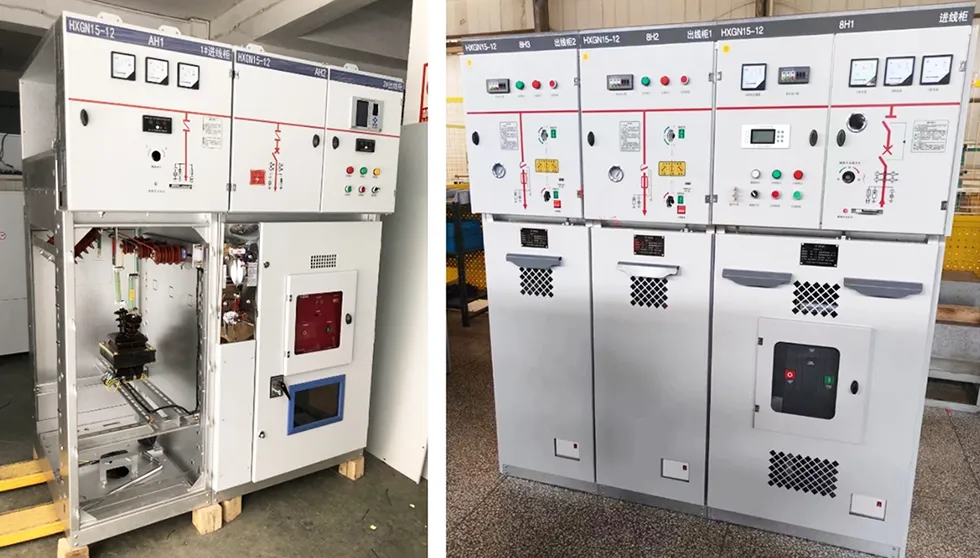

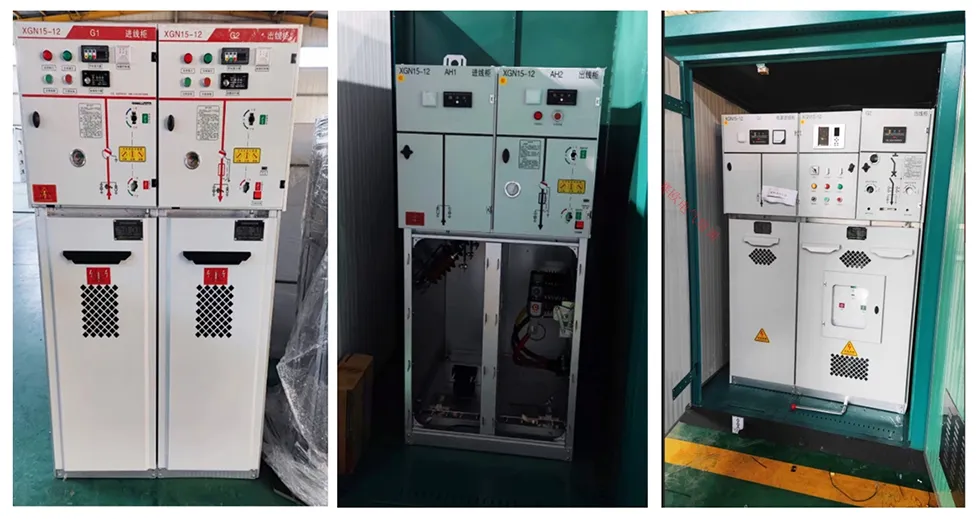

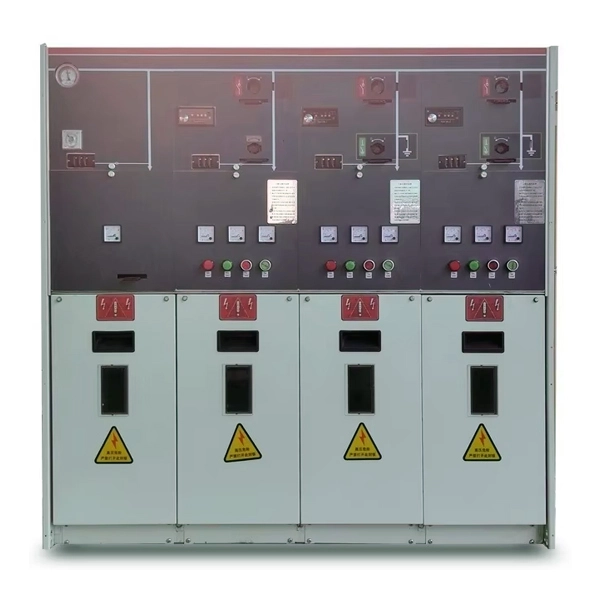

পণ্য শো
