একটি কম ভোল্টেজ সুইচগিয়ার কি?

Aকম ভোল্টেজ সুইচগিয়ারসাধারণত 1000V পর্যন্ত এসি ভোল্টেজ সহ পাওয়ার সিস্টেমে ব্যবহৃত বিতরণ সরঞ্জামকে বোঝায়। এর প্রধান কাজ হল একটি ট্রান্সফরমার থেকে বিভিন্ন শেষ-ব্যবহারের ডিভাইসে বৈদ্যুতিক শক্তি স্থানান্তর করা, যেমন লাইটিং ফিক্সচার, মোটর, এবং কন্ট্রোল সিস্টেম। চীনের সাধারণত ব্যবহৃত 50Hz AC ডিস্ট্রিবিউশন সিস্টেমে, লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেটের রেটেড ভোল্টেজ সাধারণত 380V হয়, কয়েক হাজার অ্যামপার কারেন্ট পর্যন্ত পৌঁছানো যায়।

সহজ কথায় বলতে গেলে, সমগ্র বিদ্যুৎ ব্যবস্থাকে যদি মানুষের রক্ত ​​সঞ্চালন ব্যবস্থার সাথে তুলনা করা হয়, তাহলে একটি পাওয়ার প্ল্যান্ট হল হৃৎপিণ্ড, উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইন হল ধমনী, এবং কম-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট হল কৈশিকগুলি যা প্রতিটি শেষ ব্যবহারকারীর কাছে পৌঁছায়। তারা প্রতিটি বৈদ্যুতিক ইউনিটে যুক্তিসঙ্গতভাবে স্টেপ-ডাউন পাওয়ার বিতরণ করার জন্য দায়ী, বিভিন্ন বৈদ্যুতিক সরঞ্জাম - আলো, মোটর, ইত্যাদি - নিরাপদে এবং স্থিতিশীলভাবে প্রয়োজনীয় বৈদ্যুতিক শক্তি গ্রহণ করতে পারে তা নিশ্চিত করার জন্য দায়ী৷ আমাদের সুইচগিয়ারগুলি প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মান IEC 61439 এবং GB/T 725151 পূরণ করে৷

প্রধান কাজ এবং ভূমিকা কি?

লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেটের মূল ফাংশনগুলিকে তিনটি কাজ হিসাবে সংক্ষিপ্ত করা যেতে পারে: গ্রহণ করা, বিতরণ করা এবং রক্ষা করা।

প্রথমত, এটি আপস্ট্রিম পাওয়ার গ্রিড থেকে বৈদ্যুতিক শক্তি গ্রহণ করে (উদাহরণস্বরূপ, একটি ট্রান্সফরমারের কম-ভোল্টেজ দিক) ইনকামিং ক্যাবিনেটের (রিসিভিং ক্যাবিনেট) মাধ্যমে। তারপরে, এটি প্রধান বাসবার (কপার বার সিস্টেম) এর মাধ্যমে শাখা সার্কিটে শক্তি বিতরণ করে এবং বহির্গামী ক্যাবিনেটের মাধ্যমে এটি মোটর এবং আলো ব্যবস্থার মতো সরঞ্জামগুলিতে সরবরাহ করে। এই পুরো প্রক্রিয়া জুড়ে, সুরক্ষা ডিভাইসগুলি - সার্কিট ব্রেকার, ফিউজ, সংযোগ বিচ্ছিন্নকারী ইত্যাদি - ক্রমাগত সার্কিটের অবস্থা পর্যবেক্ষণ করে। ওভারলোড, শর্ট সার্কিট বা ফুটো হওয়ার ক্ষেত্রে, তারা দ্রুত ত্রুটিপূর্ণ সার্কিট সংযোগ বিচ্ছিন্ন করতে পারে, কার্যকরভাবে সরঞ্জাম এবং কর্মীদের উভয়কে রক্ষা করে।

উপরন্তু, কম-ভোল্টেজ বিতরণ ক্যাবিনেটগুলি প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রদান করে। ক্যাপাসিটর ব্যাঙ্কগুলি (ক্ষতিপূরণ ক্যাবিনেট) স্বয়ংক্রিয়ভাবে ক্যাপাসিটর ব্যাঙ্কগুলি পরিবর্তন করে, লাইন লস কমিয়ে এবং শক্তি দক্ষতা বৃদ্ধি করে গ্রিডের পাওয়ার ফ্যাক্টর উন্নত করে।

কম-ভোল্টেজ সুইচগিয়ারের সাধারণ প্রকার এবং মডেল

তাদের মাউন্টিং পদ্ধতির উপর ভিত্তি করে, লো-ভোল্টেজ সুইচগিয়ারকে সাধারণত দুটি কাঠামোগত প্রকারে ভাগ করা হয়: ফিক্সড-টাইপ লো-ভোল্টেজ সুইচগিয়ার এবং ড্রআউট-টাইপ লো-ভোল্টেজ সুইচগিয়ার।

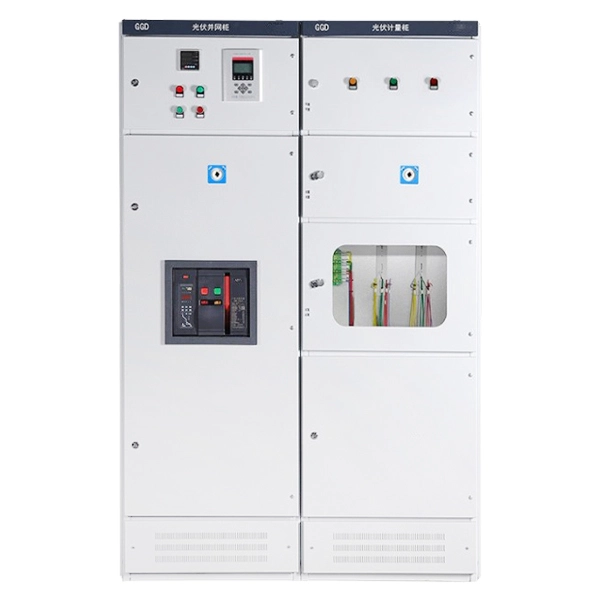

ফিক্সড-টাইপ সুইচগিয়ার, যেমন GGD সুইচগিয়ার, সমস্ত বৈদ্যুতিক উপাদান স্থায়ীভাবে মাউন্ট করা সহ একটি স্থির-প্যানেল কাঠামো বৈশিষ্ট্যযুক্ত। এটি একটি শক্তিশালী কাঠামো, কম খরচ এবং সহজ রক্ষণাবেক্ষণ দ্বারা চিহ্নিত করা হয়। এটি 3150A পর্যন্ত রেটযুক্ত স্রোত সহ পাওয়ার প্লান্ট, সাবস্টেশন এবং শিল্প ও খনির উদ্যোগে বিতরণ ব্যবস্থার জন্য উপযুক্ত। ঘেরটি তাপ অপচয়ের জন্য প্রাকৃতিক বায়ুচলাচল ব্যবহার করে, উপরে এবং নীচে বায়ুচলাচল স্লটগুলি একটি প্রাকৃতিক বায়ুপ্রবাহের পথ তৈরি করে।

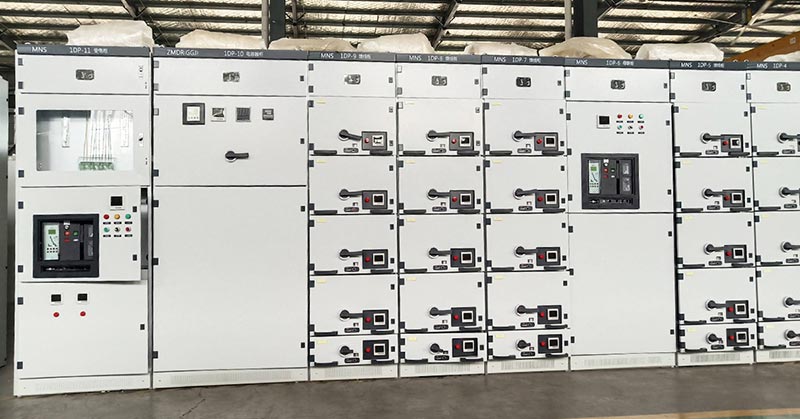

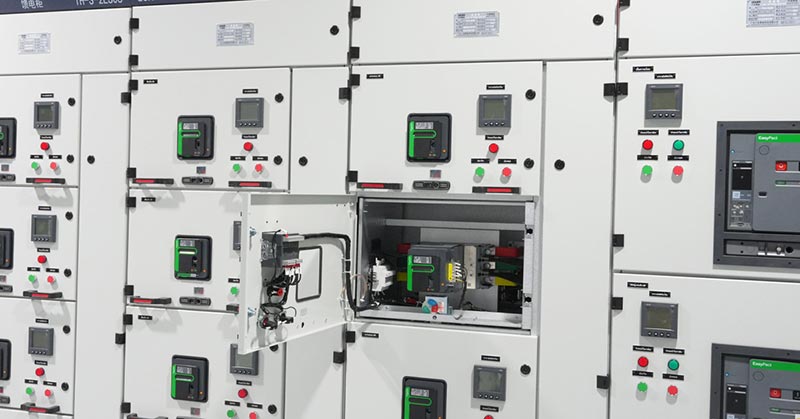

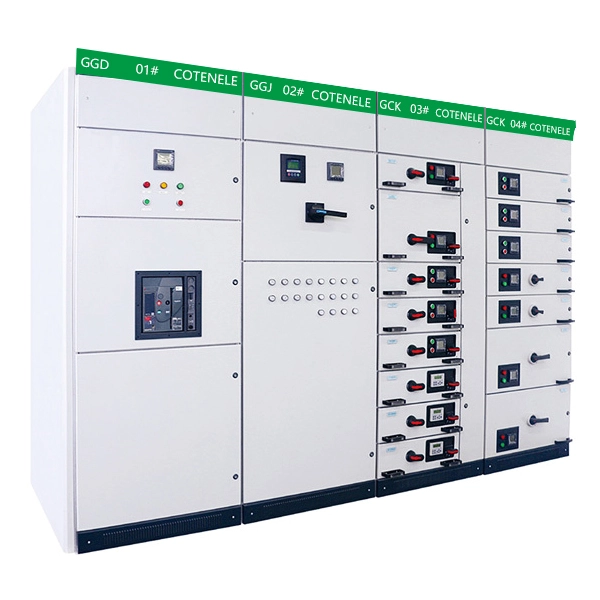

ড্রআউট-টাইপ সুইচগিয়ার(যাকে ড্রয়ার-টাইপ সুইচগিয়ারও বলা হয়) GCK, GCS এবং MNS-এর মতো মডেল দ্বারা উপস্থাপিত হয়। এর স্বতন্ত্র বৈশিষ্ট্য হল প্রতিটি বহির্গামী ইউনিট একটি স্বাধীন ড্রয়ার হিসাবে ডিজাইন করা হয়েছে। ড্রআউট সুইচগিয়ার বেশি স্থান-সংরক্ষণ করে, রক্ষণাবেক্ষণ করা সহজ এবং আরো বহির্গামী সার্কিট প্রদান করে, যদিও এটি সাধারণত বেশি ব্যয়বহুল। যখন একটি সার্কিটে একটি ত্রুটি দেখা দেয়, শুধুমাত্র সংশ্লিষ্ট ড্রয়ারটি মেরামতের জন্য টেনে আনতে হবে, এবং একটি অতিরিক্ত ইউনিট বিদ্যুৎ সরবরাহে বাধা না দিয়ে প্রতিস্থাপন করা যেতে পারে, অন্যান্য সার্কিটগুলিকে প্রভাবিত না করে। MNS লো-ভোল্টেজ সুইচগিয়ারটি ABB (সুইজারল্যান্ড) থেকে স্থানান্তরিত প্রযুক্তির উপর ভিত্তি করে তৈরি করা হয় এবং কমপ্যাক্ট ডিজাইন, শক্তিশালী কাঠামোগত বহুমুখিতা এবং উচ্চ মাত্রার মডুলারিটির মতো সুবিধা প্রদান করে।

লো-ভোল্টেজ সুইচগিয়ারের অভ্যন্তরীণ মূল উপাদানগুলি কী কী?

একটি সম্পূর্ণ লো-ভোল্টেজ সুইচগিয়ার সিস্টেমে সাধারণত নিম্নলিখিত উপাদানগুলি অন্তর্ভুক্ত থাকে:

ঘের:

ঘেরটি সাধারণত উচ্চ-মানের কোল্ড-রোল্ড স্টিল প্লেট বা স্টেইনলেস স্টিল দিয়ে তৈরি হয়, যা নমন, ঢালাই এবং পাউডার আবরণের মাধ্যমে গঠিত হয়। এটি যান্ত্রিক সমর্থন এবং সুরক্ষা প্রদান করে।

বাসবার সিস্টেম:

লো-ভোল্টেজ সুইচগিয়ারের বাসবার সিস্টেমে প্রধান বাসবার এবং শাখা বাসবার অন্তর্ভুক্ত রয়েছে। প্রধান বাসবার পুরো লো-ভোল্টেজ ডিস্ট্রিবিউশন প্যানেলের মধ্য দিয়ে চলে এবং মোট কারেন্ট সংগ্রহ ও বিতরণের জন্য দায়ী, যখন শাখা বাসবার প্রতিটি আউটপুট ইউনিটে বিদ্যুৎ সরবরাহ করে।

সুইচগিয়ার:

এই পণ্যের মূল অভ্যন্তরীণ উপাদানগুলির মধ্যে রয়েছে সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্ন সুইচ, কন্টাক্টর ইত্যাদি, নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহৃত। সার্কিট ব্রেকার হল মূল উপাদান, যা সার্কিট সুইচিং এবং ফল্ট সুরক্ষা ফাংশনগুলিকে একত্রিত করে।

সুরক্ষা ডিভাইস:

ক্যাবিনেটের সুরক্ষা ডিভাইসগুলিতে সাধারণত তাপ ওভারলোড রিলে, ফিউজ এবং অবশিষ্ট বর্তমান ডিভাইসগুলি অন্তর্ভুক্ত থাকে, যা ওভারলোড, শর্ট সার্কিট এবং ফুটো থেকে একাধিক সুরক্ষা প্রদান করে।

পরিমাপ এবং নির্দেশক ডিভাইস:

সিস্টেমের অবস্থার রিয়েল-টাইম নিরীক্ষণের জন্য পরিমাপের বগিগুলির মধ্যে রয়েছে অ্যামিটার, ভোল্টমিটার, পাওয়ার ফ্যাক্টর কন্ট্রোলার, ইন্ডিকেটর লাইট ইত্যাদি।

ক্ষতিপূরণ সরঞ্জাম:

এই উপাদানগুলির মধ্যে সাধারণত ক্যাপাসিটর ব্যাঙ্ক এবং তাদের সুইচিং কন্ট্রোল ইউনিট অন্তর্ভুক্ত থাকে, যা প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের জন্য ব্যবহৃত হয়।

প্রযুক্তিগত পরামিতি

কীভাবে উপযুক্ত লো-ভোল্টেজ সুইচগিয়ার চয়ন করবেন?

আমরা নির্বাচন পদ্ধতিকে "পাঁচ-পদক্ষেপ" নির্বাচন পদ্ধতি বলি:

ধাপ 1: মূল বৈদ্যুতিক পরামিতি সংজ্ঞায়িত করুন

লো-ভোল্টেজ সুইচগিয়ারের জন্য নির্বাচনের ভিত্তি হল প্রযুক্তিগত পরামিতিগুলি নিশ্চিত করা যা সুইচবোর্ডটি ক্লায়েন্টের প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে পূরণ করতে হবে। প্রথমে, সিস্টেমের রেট করা ভোল্টেজ (সাধারণত AC 380V/400V, 50Hz) এবং রেট করা বর্তমান নিশ্চিত করুন। রেট করা বর্তমান গণনা করা উচিত সমস্ত বৈদ্যুতিক সরঞ্জামের মোট লোডের উপর ভিত্তি করে, ভবিষ্যতে সম্প্রসারণের জন্য 15%–20% মার্জিন সংরক্ষিত। দ্বিতীয়ত, শর্ট-সার্কিট প্রতিরোধ ক্ষমতাও একটি গুরুত্বপূর্ণ নিরাপত্তা নির্দেশক। সুইচবোর্ডের রেট করা শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট (Icw) এবং রেট করা পিক উইথস্ট্যান্ড কারেন্ট (Ipk) অবশ্যই সিস্টেমে ঘটতে পারে এমন সর্বাধিক সম্ভাব্য শর্ট-সার্কিট কারেন্টের চেয়ে বেশি হতে হবে; অন্যথায়, ত্রুটির পরিস্থিতিতে একটি বিস্ফোরণ বা আগুন ঘটতে পারে।

ধাপ 2: পরিষেবা পরিবেশ বিশ্লেষণ করুন

পরিবেশগত অবস্থাগুলি কম-ভোল্টেজ সুইচগিয়ারগুলির সুরক্ষা প্রয়োজনীয়তা এবং পরিষেবা জীবনকে সরাসরি প্রভাবিত করে, আমাদের কম-ভোল্টেজ সুইচগিয়ারগুলির অপারেটিং পরিবেশের উপর ভিত্তি করে বিভিন্ন সুরক্ষা গ্রেড মানিয়ে নিতে হবে।

ধাপ 3: লোডের ধরন এবং কার্যকরী প্রয়োজনীয়তা মেলে

বিভিন্ন লোডের জন্য কম-ভোল্টেজের সুইচগিয়ারের প্রয়োজন বিভিন্ন নিয়ন্ত্রণ এবং সুরক্ষা ফাংশন। ইন্ডাকটিভ লোডের জন্য যেমন মোটর (যেমন, ফ্যান এবং ফ্যাক্টরিতে পাম্প), প্রারম্ভিক কারেন্ট রেট করা মানের 5-7 গুণে পৌঁছাতে পারে। উপযুক্ত কন্টাক্টর এবং থার্মাল রিলে সহ সার্কিটগুলি ওভারলোড, ফেজ লস এবং লক-রোটার সুরক্ষা সহ নির্বাচন করা উচিত। আলোর মতো প্রতিরোধী লোডের জন্য, একটি সাধারণ কাঠামো এবং উচ্চ খরচ-পারফরম্যান্স সহ স্থির ধরনের লো-ভোল্টেজ সুইচগিয়ারগুলি উপযুক্ত৷ ডেটা সেন্টার, হাসপাতাল এবং পাওয়ার সাপ্লাই ধারাবাহিকতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ অন্যান্য জায়গাগুলির জন্য, হট-অদলবদলযোগ্য ড্রআউট (প্রত্যাহারযোগ্য) কম-ভোল্টেজ সুইচগিয়ার ব্যবহার করা উচিত, স্বয়ংক্রিয় স্থানান্তর সুইচ (ATS) এবং অপ্রয়োজনীয় নকশা দিয়ে সজ্জিত। স্মার্ট বিল্ডিং বা আধুনিক কারখানাগুলি বুদ্ধিমান সুইচগিয়ার দ্বারা ভালভাবে পরিবেশন করা হয় যা স্মার্ট মিটার এবং দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণ সমর্থন করে, পাওয়ার ম্যানেজমেন্ট সিস্টেমের সাথে সংযোগ সক্ষম করে।

ধাপ 4: ভবিষ্যতের অপারেশন, রক্ষণাবেক্ষণ এবং সম্প্রসারণ মূল্যায়ন করুন

নির্বাচন দীর্ঘমেয়াদী অপারেশন এবং ভবিষ্যতে retrofits জন্য পর্যাপ্ত জায়গা ছেড়ে দেওয়া উচিত. যদি কোনও ত্রুটির সময় বিদ্যুৎ বাধা ছাড়াই দ্রুত মডিউলগুলি প্রতিস্থাপন করার ক্ষমতা কাঙ্খিত হয় তবে প্রত্যাহারযোগ্য (ড্রআউট) লো-ভোল্টেজ সুইচগিয়ারকে অগ্রাধিকার দেওয়া উচিত, কারণ তাদের ড্রয়ার ইউনিটগুলি স্বাধীনভাবে প্লাগ ইন এবং আউট করা যেতে পারে। একই সময়ে, সার্কিটের মোট সংখ্যার উপর ভিত্তি করে প্রায় 20% অতিরিক্ত আউটগোয়িং সার্কিট সংরক্ষণ করার পরামর্শ দেওয়া হয়, যাতে ভবিষ্যতের যন্ত্রপাতি সংযোজন করা যায়। যদি বাজেট অনুমতি দেয় এবং অন-সাইটে জায়গা টাইট হয়, তাহলে প্রত্যাহারযোগ্য টাইপ লো-ভোল্টেজ সুইচগিয়ারও একটি ভাল পছন্দ। দূরবর্তী ডেটা অধিগ্রহণ, ত্রুটি পূর্বাভাস এবং শর্ত-ভিত্তিক রক্ষণাবেক্ষণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, যোগাযোগের গেটওয়ে এবং পর্যবেক্ষণ সফ্টওয়্যার সহ বুদ্ধিমান ড্রআউট সুইচগিয়ারগুলি কনফিগার করা উচিত। উপরন্তু, খুচরা যন্ত্রাংশের প্রাপ্যতা এবং সরবরাহকারীর বিক্রয়োত্তর পরিষেবার প্রতিক্রিয়ার ক্ষমতা বিবেচনা করতে হবে।

ধাপ 5: জীবনচক্রের খরচের ভারসাম্য বজায় রাখুন

নির্বাচনের সিদ্ধান্ত শুধুমাত্র প্রাথমিক ক্রয় মূল্যের দিকে তাকানো উচিত নয়, তবে ক্রয়, ইনস্টলেশন, অপারেশন, রক্ষণাবেক্ষণ, ডাউনটাইম ক্ষতি এবং শক্তি খরচ সহ জীবনচক্র খরচ (LCC) মূল্যায়ন করা উচিত। গার্হস্থ্য ব্র্যান্ডগুলির (যেমন, চিন্ট, ডেলিক্সি, চ্যাংশু সুইচগিয়ার) দৃঢ় মূল্যের প্রতিযোগীতা রয়েছে – মূল উপাদানগুলির খরচ প্রায়শই আন্তর্জাতিক ব্র্যান্ডের 1/2 থেকে 1/5 হয় – এবং দ্রুত পরিষেবা প্রতিক্রিয়া অফার করে, যেগুলিকে প্রকল্পগুলির জন্য উপযুক্ত করে তোলে যেখানে খরচ-পারফরম্যান্স সর্বাগ্রে৷ আন্তর্জাতিক ব্র্যান্ডগুলি (ABB, Schneider Electric, Siemens) প্রযুক্তিগত বৈশিষ্ট্যে নেতৃত্ব দেয়, ব্যর্থতার মধ্যে দীর্ঘ সময় থাকে এবং পরিপক্ক ডিজিটাল ইকোসিস্টেমের অধিকারী হয়, যা অত্যন্ত উচ্চ নির্ভরযোগ্যতার প্রয়োজনীয়তা সহ সমালোচনামূলক প্রকল্পগুলির জন্য তাদের আদর্শ করে তোলে। অন্ধভাবে কম দামের অনুসরণ করলে নিম্নমানের শীট মেটাল ব্যবহার, শর্ট-সার্কিট ক্ষমতা হ্রাস, বা সরলীকৃত সুরক্ষা ফাংশন হতে পারে, যার ফলে পরবর্তীতে ঘন ঘন ত্রুটি এবং শেষ পর্যন্ত বড় অর্থনৈতিক ক্ষতি হতে পারে। অতএব, নিরাপত্তা এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করার সময় সর্বোত্তম ব্যয়-কার্যকর সমাধান নির্বাচন করা উচিত।
