পেশাদার মাঝারি ভোল্টেজ সুইচগিয়ার প্রস্তুতকারক
Cotenele একটি বড় প্রস্তুতকারক এবং রপ্তানিকারকমাঝারি ভোল্টেজ সুইচগিয়ারচীনে, এবং এটি চায়না স্টেট গ্রিড কর্পোরেশনের একটি গুরুত্বপূর্ণ অংশীদার। আমাদের মাঝারি ভোল্টেজ সুইচগিয়ারের মধ্যে রয়েছে ধাতব-পরিহিত সুইচগিয়ার, গ্যাস-অন্তরক সুইচগিয়ার এবং পরিবেশ-বান্ধব সুইচগিয়ার। আমাদের দ্বারা নির্মিত এই সুইচগিয়ারগুলি আন্তর্জাতিক মান মেনে চলে যেমন IEC 62271-1, IEC 62271-200, IEC 62271-100, সেইসাথে জাতীয় মান যেমন GB/T 3906, GB/T 1984, এবং GB/T 11022, আফ্রিকা অঞ্চল এবং ইউরোপের একাধিক দেশে রপ্তানি করা হয়েছে৷ পূর্ব, এবং এই বাজারে গ্রাহকদের কাছ থেকে ব্যাপক প্রশংসা পেয়েছে.
- View as

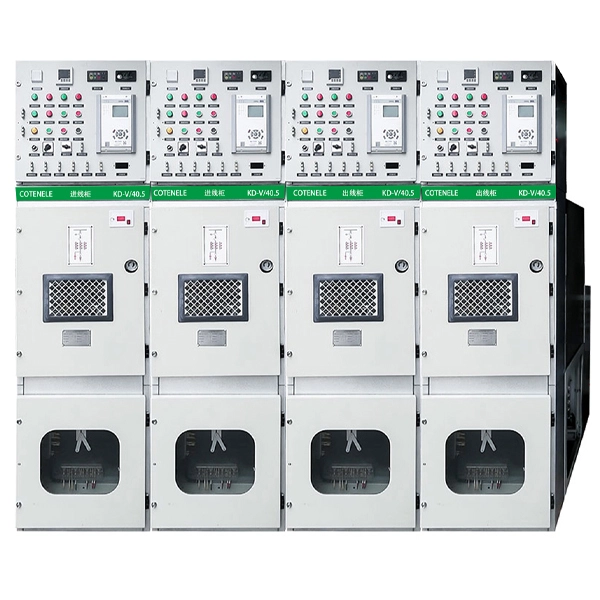

33KV মিডিয়াম ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেম
একটি লেজার বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারক হিসাবে, Cotenele বহু বছর ধরে নতুন পণ্যগুলির গবেষণা এবং উন্নয়নের জন্য প্রতিশ্রুতিবদ্ধ। 33KV মাঝারি ভোল্টেজ গ্যাস ইনসুলেটেড সিস্টেম হল আমাদের নতুন উন্নত পণ্য যার সর্বোচ্চ ভোল্টেজ 40.5kv। এই মাঝারি-ভোল্টেজ রিং প্রধান ইউনিটটি একটি গ্যাস-অন্তরক ধাতব বৈশিষ্ট্যযুক্ত, যা সম্পূর্ণরূপে সংযুক্ত। উচ্চ-ভোল্টেজের লাইভ পার্টস যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, আইসোলেটিং সুইচ এবং বাসবারগুলিকে একটি স্টেইনলেস স্টিলের গ্যাস বক্সে সীলমোহর করুন যা ইনসুলেটিং গ্যাসে ভরা।

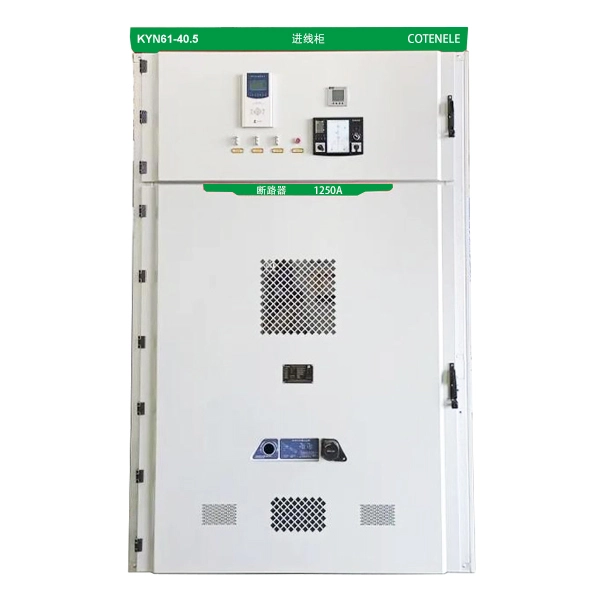

33KV মিডিয়াম ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেল
চীনে মাঝারি-ভোল্টেজের সুইচগিয়ারের একটি প্রধান রপ্তানিকারক হিসেবে, Cotenele-এর পণ্যগুলি বিশ্বব্যাপী বাজারে ব্যাপকভাবে বিতরণ করা হয়৷ Cotenele দ্বারা নির্মিত KYN61-40.5 (Z) সিরিজের 33KV মিডিয়াম ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেলগুলি থ্রি-ফেজ AC 50 Hz পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে৷ এগুলি বিদ্যুৎ কেন্দ্র, সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ কক্ষে বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের জন্য ব্যবহৃত হয়, পাশাপাশি বৈদ্যুতিক সার্কিটগুলির নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণ প্রদান করে।

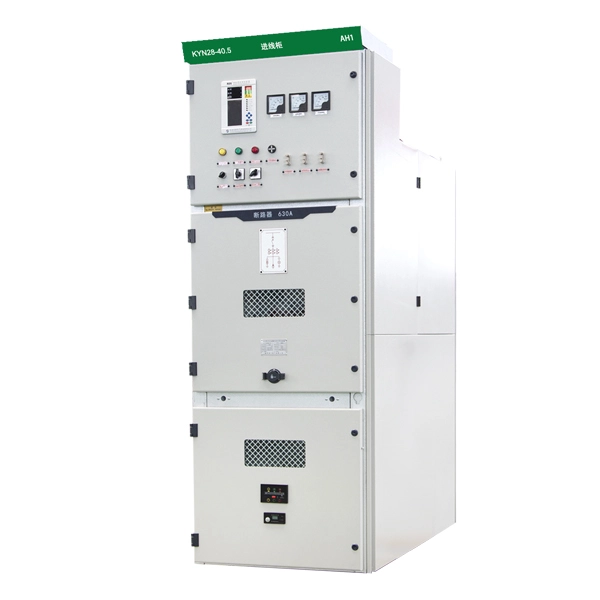

33KV MV সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ার
KYN28-40.5 মাঝারি-ভোল্টেজ সুইচগিয়ার হল Cotenele দ্বারা তৈরি একটি নতুন পণ্য, যার রেট 40.5kv পর্যন্ত ভোল্টেজ রয়েছে, এই KYN28-40.5 ধরনের 33KV এমভি সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ার, প্রাথমিকভাবে তিনটি ভোল্টেজ-এর জন্য রেটেড একটি ভোল্টেজ সিস্টেম। 40.5 kV এবং 50 Hz এর ফ্রিকোয়েন্সি। এটি সাধারণত একক-বাসবার এবং বিভাগীয় বাসবার ব্যবস্থায় প্রয়োগ করা হয়। পণ্যের নকশা প্রাসঙ্গিক মান যেমন IEC 298 এবং GB3906-2006 মেনে চলে।

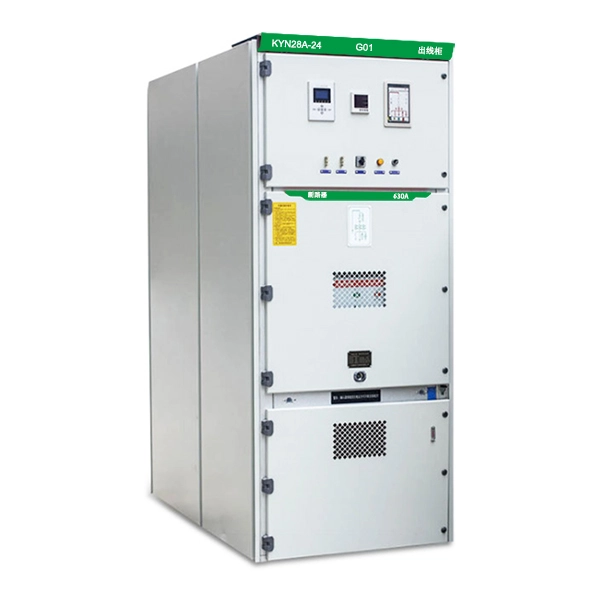

22KV মাঝারি ভোল্টেজ মেটাল পরিহিত সুইচগিয়ার
Cotenele বহু বছর ধরে মাঝারি ভোল্টেজ সুইচগিয়ার এবং রিং প্রধান ইউনিট পণ্যের ক্ষেত্রে প্রযুক্তিগত গবেষণা এবং উন্নয়নের জন্য প্রতিশ্রুতিবদ্ধ, 3.6kV থেকে 40.5kV পর্যন্ত রেটযুক্ত ভোল্টেজ সহ সুইচগিয়ার প্যানেলের সম্পূর্ণ পরিসীমা কভার করে। নিরাপদ এবং নির্ভরযোগ্য, একটি যুক্তিসঙ্গত গঠন, স্থিতিশীল কর্মক্ষমতা, এবং ব্যবহার করা সহজ। এটি ব্যাপকভাবে পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প ও খনির উদ্যোগ এবং বাণিজ্যিক ভবনগুলিতে ব্যবহৃত হয়।

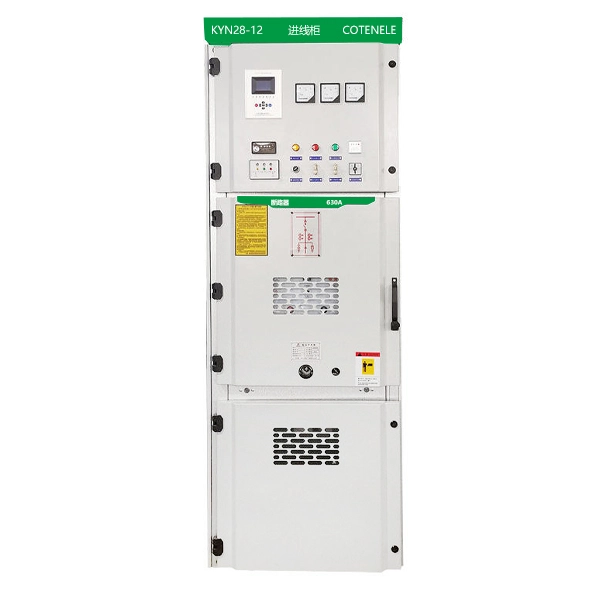

11KV ইনডোর মেটাল ক্ল্যাড মিডিয়াম ভোল্টেজ সুইচগিয়ার
Cotenele হল একটি উত্পাদনকারী বৈদ্যুতিক প্যানেল কারখানা যা চীনের ওয়েনঝো শহরে অবস্থিত, আমরা kyn28-12 সিরিজের 11KV ইনডোর মেটাল ক্ল্যাড মিডিয়াম ভোল্টেজ সুইচগিয়ার এবং অভ্যন্তরীণ মূল উপাদান যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, লোড ব্রেক সুইচ, কারেন্ট ট্রান্সফরমার এবং ভোল্টেজের রপ্তানিকৃত পণ্যগুলির মধ্যে রয়েছে। দেশ এবং অঞ্চল বিদেশে, এবং তারা ব্যাপকভাবে আমাদের ক্লায়েন্টদের দ্বারা প্রশংসিত হয়.
মাঝারি ভোল্টেজ সুইচগিয়ারের প্রকারগুলি কী কী?
মাঝারি ভোল্টেজের সুইচগিয়ারপাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কে 3.6 কেভি থেকে 40.5 কেভি রেটযুক্ত ভোল্টেজ সহ বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ, সুরক্ষা এবং বিচ্ছিন্ন করার জন্য একটি অপরিহার্য বৈদ্যুতিক ডিভাইস।
প্রত্যাহারযোগ্য (মিডল মাউন্টেড) সুইচগিয়ার, ফিক্সড সুইচগিয়ার, রিং মেইন ইউনিট (আরএমইউ), গ্যাস ইনসুলেটেড সুইচগিয়ার, এবং সলিড ইনসুলেটেড সুইচগিয়ার সহ প্রয়োগ, খরচ এবং পরিবেশগত অবস্থার উপর ভিত্তি করে বিভিন্ন প্রকার রয়েছে।

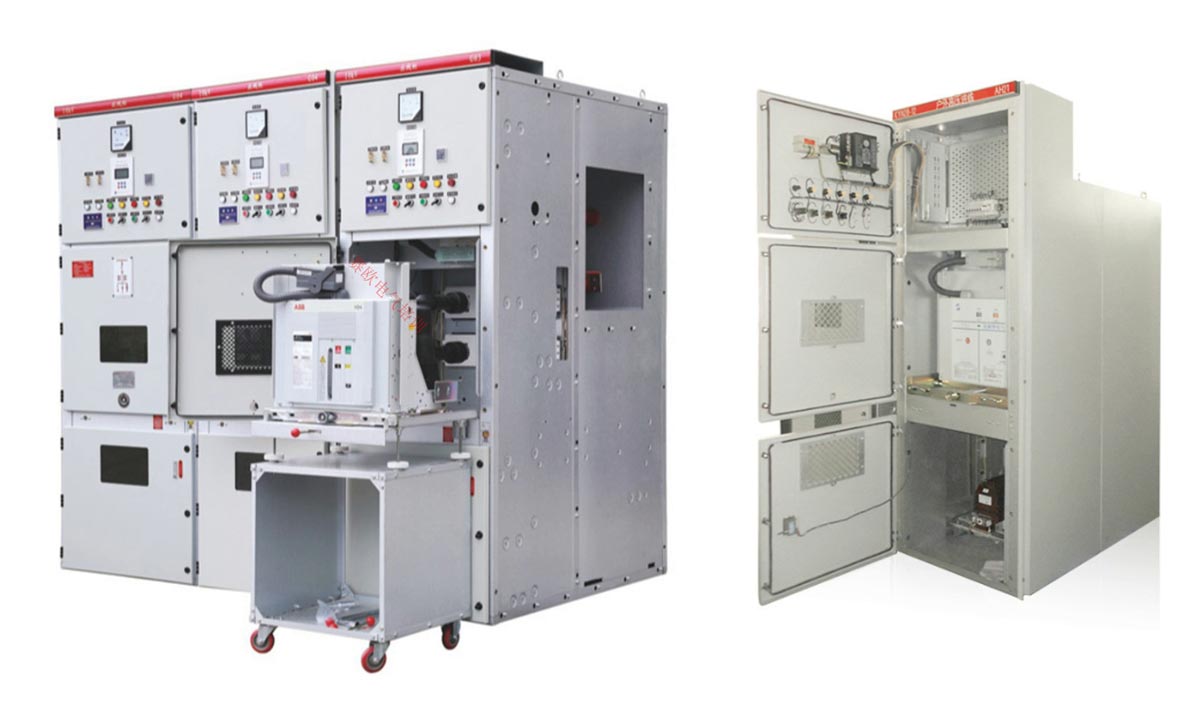

1. প্রত্যাহারযোগ্য সুইচগিয়ার
এই সুইচগিয়ারের ভ্যাকুয়াম সার্কিট ব্রেকারটি সাধারণত একটি চলমান হ্যান্ডকার্টে ইনস্টল করা থাকে, যা সহজেই ক্যাবিনেটের ভিতরে এবং বাইরে সরানো যায়।
প্রধান সুবিধা হল দ্রুত রক্ষণাবেক্ষণ এবং প্রতিস্থাপন: একটি ত্রুটিপূর্ণ ব্রেকার মিনিটের মধ্যে একটি অতিরিক্ত ইউনিটের সাথে অদলবদল করা যেতে পারে, যা ডাউনটাইমকে ব্যাপকভাবে হ্রাস করে।
প্রত্যাহারযোগ্য প্রকার, যেমন KYN28 12, এছাড়াও নমনীয় কনফিগারেশন এবং নির্ভরযোগ্য যান্ত্রিক ইন্টারলক অফার করে। এগুলি সাবস্টেশন, শিল্প উদ্ভিদ এবং ইউটিলিটি বিতরণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয় যেখানে উচ্চ নির্ভরযোগ্যতা এবং সহজ রক্ষণাবেক্ষণের প্রয়োজন হয়।
2. স্থির সুইচগিয়ার
স্থায়ী সুইচগিয়ার প্যানেলের ভিতরে স্থায়ীভাবে ইনস্টল করা সমস্ত প্রাথমিক উপাদান রাখে।
এই কাঠামোর ফলে কম উপাদান এবং উত্পাদন খরচ প্রায়ই প্রত্যাহারযোগ্য প্রকারের তুলনায় 30 থেকে 50 শতাংশ কম।
ট্রেড অফটি দীর্ঘ মেরামতের সময়, যেহেতু যেকোন ত্রুটির জন্য পুরো বিভাগটিকে শক্তিশালী করতে হবে।
স্থির প্রকারগুলি (যেমন XGN2 12) এখনও ব্যাপকভাবে বাজেট সীমিত প্রকল্প, সেকেন্ডারি সার্কিট বা এমন স্থানে ব্যবহৃত হয় যেখানে স্যুইচিং ক্রিয়াকলাপ বিরল।
3. রিং প্রধান ইউনিট (RMUs)
একটি RMU হল একটি কমপ্যাক্ট, ফ্যাক্টরি অ্যাসেম্বল সুইচগিয়ার যা প্রধানত সেকেন্ডারি ডিস্ট্রিবিউশন নেটওয়ার্কে ব্যবহৃত হয়।
সার্কিট ব্রেকারের পরিবর্তে, বেশিরভাগ RMU ট্রান্সফরমার সুরক্ষার জন্য ফিউজের সাথে মিলিত লোড ব্রেক সুইচ ব্যবহার করে।
ছোট আকার এবং কম খরচের কারণে তারা রিং প্রধান নেটওয়ার্ক, কমপ্যাক্ট সাবস্টেশন এবং আউটডোর ক্যাবিনেট ইনস্টলেশনের জন্য উপযুক্ত।
প্রধান সীমাবদ্ধতা হল তারা উচ্চ শর্ট সার্কিট স্রোতকে স্বাধীনভাবে বাধা দিতে পারে না এবং ফল্ট সুরক্ষার জন্য ফিউজ বা আপস্ট্রিম ব্রেকারগুলির উপর নির্ভর করতে পারে।
4. গ্যাস ইনসুলেটেড সুইচগিয়ার (GIS)
গ্যাস ইনসুলেটেড সুইচগিয়ার একটি সিল করা ট্যাঙ্কে সমস্ত জীবন্ত অংশগুলিকে অন্তরক গ্যাসে ভরা, সাধারণত SF6 বা নতুন পরিবেশ বান্ধব শুষ্ক বায়ু বা ফ্লুরোনিট্রিল মিশ্রণে আবদ্ধ করে।
যেহেতু গ্যাসের অস্তরক শক্তি বাতাসের চেয়ে অনেক বেশি, তাই GIS সরঞ্জামগুলি বায়ু নিরোধক সুইচগিয়ারের চেয়ে 50 থেকে 70 শতাংশ ছোট হতে পারে।
এটি আর্দ্রতা, ধূলিকণা এবং লবণের বিরুদ্ধে সম্পূর্ণরূপে সীলমোহরযুক্ত, এটি উপকূলীয় অঞ্চল, ভূগর্ভস্থ সাবস্টেশন বা অফশোর প্ল্যাটফর্মের মতো কঠোর পরিবেশের জন্য উপযুক্ত করে তোলে।
অসুবিধাগুলি হল উচ্চতর প্রাথমিক খরচ এবং, SF6 ভিত্তিক সিস্টেমে, পরিবেশগত উদ্বেগ।
5. সলিড ইনসুলেটেড সুইচগিয়ার
কঠিন উত্তাপযুক্ত ডিজাইনে, উচ্চ ভোল্টেজ কন্ডাক্টরগুলি ইপোক্সি রজন বা অনুরূপ কঠিন পদার্থে এম্বেড করা হয়।
এটি একটি সম্পূর্ণ সিল করা এবং স্পর্শ নিরাপদ কাঠামো প্রদান করে, বায়ু ফাঁক বা গ্যাসের চাপের উপর নির্ভরতা দূর করে।
সলিড ইনসুলেটেড সুইচগিয়ার উচ্চতা, আর্দ্রতা এবং দূষণ থেকে প্রতিরোধী এবং এটি SF6 মুক্ত, যা এটিকে পরিবেশ বান্ধব করে তোলে।
যদিও এর খরচ প্রচলিত বায়ু নিরোধক সুইচগিয়ারের চেয়ে বেশি, এটি নিরাপত্তা, কম্প্যাক্টনেস এবং স্থায়িত্বের একটি ভাল ভারসাম্য অফার করে এবং এটি গ্রিন বিল্ডিং এবং স্মার্ট গ্রিড প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
প্রধান পার্থক্য
- কাঠামো: প্রত্যাহারযোগ্য বনাম ফিক্সড বনাম কমপ্যাক্ট আরএমইউ বনাম সিল ট্যাঙ্ক বনাম কাস্ট সলিড
- নিরোধক মাধ্যম: বায়ু, গ্যাস বা কঠিন ইপোক্সি
- প্রধান উপাদান: সার্কিট ব্রেকার বনাম লোড ব্রেক সুইচ
- আবেদনের অগ্রাধিকার: রক্ষণাবেক্ষণের সুবিধা, খরচ দক্ষতা, স্থান সংরক্ষণ, পরিবেশগত অভিযোজনযোগ্যতা
এই শ্রেণিবিন্যাসগুলি বোঝার মাধ্যমে, প্রকৌশলীরা বাজেট, নির্ভরযোগ্যতা, স্থান পরিস্থিতি এবং অপারেটিং পরিবেশের উপর ভিত্তি করে সবচেয়ে উপযুক্ত মাঝারি ভোল্টেজ সুইচগিয়ার নির্বাচন করতে পারেন।
| সুইচগিয়ার টাইপ | মূল সুবিধা | প্রধান পার্থক্য |
| প্রত্যাহারযোগ্য (মিডল-মাউন্টেড) | -ফাস্ট ব্রেকার প্রতিস্থাপন (মিনিট) -উচ্চ নমনীয়তা এবং নির্ভরযোগ্য ইন্টারলক -ভাল প্রাপ্যতার সাথে ব্যাপকভাবে ব্যবহৃত | - একটি চলমান গাড়িতে সার্কিট ব্রেকার - রক্ষণাবেক্ষণের জন্য আরও জায়গা প্রয়োজন - নির্দিষ্ট ধরণের চেয়ে বেশি খরচ |
| স্থির | -সাধারণ নির্মাণ -কম খরচ (প্রত্যাহারযোগ্য থেকে 30-50% সস্তা) -কদাচিৎ অপারেশনের জন্য পর্যাপ্ত | -সমস্ত উপাদান স্থায়ীভাবে ইনস্টল করা -দীর্ঘ সময় মেরামত ডাউনটাইম -বিচ্ছিন্ন সংযোগকারীর কারণে বড় পদচিহ্ন |
| রিং প্রধান ইউনিট (RMU) | - কমপ্যাক্ট পদচিহ্ন - কম প্রাথমিক খরচ - রিং নেটওয়ার্ক এবং ট্রান্সফরমার সুরক্ষার জন্য উপযুক্ত (ফিউজ সহ) | -লোড-ব্রেক সুইচ ব্যবহার করে, সার্কিট ব্রেকার নয় -সীমিত শর্ট-সার্কিট ব্রেকিং ক্ষমতা (ফিউজ বা আপস্ট্রিম সুরক্ষার উপর নির্ভর করে) |
| গ্যাস-অন্তরক (GIS) | -খুব ছোট আকার (এয়ার-ইনসুলেটেডের চেয়ে 70% কম) -আর্দ্রতা, ধুলো, লবণের বিরুদ্ধে সিল করা - কম রক্ষণাবেক্ষণ, উচ্চ নির্ভরযোগ্যতা | -চাপযুক্ত গ্যাস ট্যাঙ্কে লাইভ যন্ত্রাংশ (SF₆ বা পরিবেশ বান্ধব গ্যাস)- উচ্চ খরচ এবং, SF₆ পরিবেশগত উদ্বেগের জন্য |
| সলিড-ইনসুলেটেড | -SF₆-মুক্ত, পরিবেশ বান্ধব -উচ্চতা, আর্দ্রতা, দূষণ থেকে প্রতিরোধী -স্পর্শ-নিরাপদ পৃষ্ঠ, খুব কমপ্যাক্ট | ইপোক্সি রজনে কন্ডাক্টর ঢালাই -এখনও তুলনামূলকভাবে ব্যয়বহুল -কম নির্মাতাদের সাথে নতুন প্রযুক্তি |
মাঝারি ভোল্টেজ সুইচগিয়ারের অভ্যন্তরীণ কাঠামো এবং মূল উপাদানগুলি কী কী?
চারটি কার্যকরী বগি
- বাসবার কম্পার্টমেন্ট: প্যানেলের পিছনের উপরের অংশে অবস্থিত, এটি প্রধান বাসবার থেকে শক্তি সংগ্রহ করে এবং বিতরণ করে।
- সার্কিট ব্রেকার / হ্যান্ডকার্ট কম্পার্টমেন্ট: সার্কিট ব্রেকার ট্রাক, স্বাভাবিক অপারেশন এবং ফল্ট বাধার জন্য মূল এলাকা।
- তারের কম্পার্টমেন্ট: ইনকামিং এবং আউটগোয়িং তারগুলিকে সংযুক্ত করে এবং বর্তমান ট্রান্সফরমার এবং আর্থিং সুইচগুলিকে মিটমাট করে।
- নিম্ন ভোল্টেজ / উপকরণ বগি: সেকেন্ডারি নিয়ন্ত্রণ, সুরক্ষা, এবং পর্যবেক্ষণ ডিভাইস ইনস্টল করে।
মূল কার্যকরী উপাদান
- প্রধান বাসবার: বৈদ্যুতিক শক্তি সংগ্রহ করে এবং বিতরণ করে
- সার্কিট ব্রেকার / কন্টাক্টর: স্বাভাবিক বা ফল্ট অবস্থার অধীনে কারেন্টকে বাধা দেয়
- সংযোগ বিচ্ছিন্ন / লোড ব্রেক সুইচ: লোডের অধীনে বিচ্ছিন্নতা বা সুইচিং প্রদান করে
- কারেন্ট ট্রান্সফরমার / ভোল্টেজ ট্রান্সফরমার: পরিমাপের জন্য উচ্চ কারেন্ট এবং ভোল্টেজকে রূপান্তর করে
- আর্থিং সুইচ: রক্ষণাবেক্ষণের সময় নিরাপদ গ্রাউন্ডিং নিশ্চিত করে
- সার্জ অ্যারেস্টার: বজ্রপাত এবং সুইচিং ওভারভোল্টেজ থেকে রক্ষা করে
- সুরক্ষা রিলে: ত্রুটি সনাক্ত করে এবং ট্রিপ সংকেত পাঠায়
পাঁচটি সুরক্ষা নিরাপত্তা ইন্টারলকিং
- সার্কিট ব্রেকারের ভুল অপারেশন প্রতিরোধ করুন
- লোড অধীনে চলন্ত ব্রেকার প্রতিরোধ
- সার্কিট লাইভ হলে আর্থিং সুইচ বন্ধ করা প্রতিরোধ করুন
- আর্থিং সুইচ বন্ধ হলে শক্তিবর্ধক সার্কিট প্রতিরোধ করুন
- লাইভ কম্পার্টমেন্ট অ্যাক্সেস প্রতিরোধ
প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প
- পাওয়ার সিস্টেম: শহুরে এবং শিল্প বিতরণ নেটওয়ার্কের মূল
- শিল্প খাত: ইস্পাত, পেট্রোকেমিক্যাল, খনির শিল্পের জন্য স্থিতিশীল শক্তি
- বাণিজ্যিক এবং অবকাঠামো: ভবন, হাসপাতাল, বিমানবন্দর, ডেটা সেন্টার
- পুনর্নবীকরণযোগ্য শক্তি: গ্রিড সিস্টেমে সৌর এবং বায়ু সংহতকরণ
- বিশেষ পরিবেশ: অফশোর প্ল্যাটফর্ম, উচ্চ উচ্চতা এবং উচ্চ আর্দ্রতা এলাকা
কীভাবে উপযুক্ত মাঝারি ভোল্টেজ সুইচগিয়ার চয়ন করবেন?
1. অ্যাপ্লিকেশন এবং নেটওয়ার্ক ভূমিকা
প্রাথমিক বিতরণের জন্য উচ্চ ফল্ট ক্ষমতা এবং ঘন ঘন অপারেশন প্রয়োজন। মাধ্যমিক বিতরণ কমপ্যাক্ট আকার এবং কম খরচে ফোকাস করে।
2. রক্ষণাবেক্ষণ এবং ডাউনটাইম
প্রত্যাহারযোগ্য প্রকারগুলি দ্রুত রক্ষণাবেক্ষণ সমর্থন করে। স্থির ধরনের মেরামতের সময় আর ডাউনটাইম প্রয়োজন।
3. পরিবেশগত অবস্থা
পরিষ্কার গৃহমধ্যস্থ এলাকার জন্য বায়ু নিরোধক. কঠোর পরিবেশের জন্য জিআইএস বা কঠিন উত্তাপ।
4. স্থান প্রাপ্যতা
বায়ু নিরোধক আরো স্থান প্রয়োজন. GIS বা কঠিন উত্তাপ 50 থেকে 70 শতাংশ স্থান কমিয়ে দেয়।
5. ফল্ট লেভেল
উচ্চ ফল্ট লেভেল সার্কিট ব্রেকার ভিত্তিক সিস্টেম প্রয়োজন. মাঝারি মাত্রা RMU সমাধান ব্যবহার করতে পারেন.
6. বাজেট এবং জীবনচক্র খরচ
স্থির এবং RMU প্রকার প্রাথমিক খরচ কমায়। প্রত্যাহারযোগ্য, GIS, এবং কঠিন উত্তাপ দীর্ঘমেয়াদী মূল্য প্রদান করে।
7. পরিবেশগত এবং নিরাপত্তা প্রয়োজনীয়তা
SF6 ফ্রি সিস্টেমগুলি কঠিন বা পরিবেশ বান্ধব গ্যাস নিরোধক ব্যবহার করে। সম্পূর্ণরূপে আবদ্ধ নকশা জনসাধারণের নিরাপত্তা উন্নত করে।
| প্রাথমিক উদ্দেশ্য | প্রস্তাবিত সুইচগিয়ার প্রকার |
| দ্রুত ব্রেকার প্রতিস্থাপন এবং উচ্চ নির্ভরযোগ্যতা | প্রত্যাহারযোগ্য (মাঝে মাউন্ট করা) |
| সর্বনিম্ন খরচ এবং সহজ অপারেশন | স্থির |
| কমপ্যাক্ট সেকেন্ডারি ডিস্ট্রিবিউশন/রিং নেটওয়ার্ক | রিং প্রধান ইউনিট (RMU) |
| কঠোর পরিবেশ + ক্ষুদ্র পদচিহ্ন | গ্যাস-অন্তরক (GIS) |
| SF₆-মুক্ত +সমস্ত জলবায়ুর প্রতিরোধ ক্ষমতা | কঠিন-অন্তরক |
