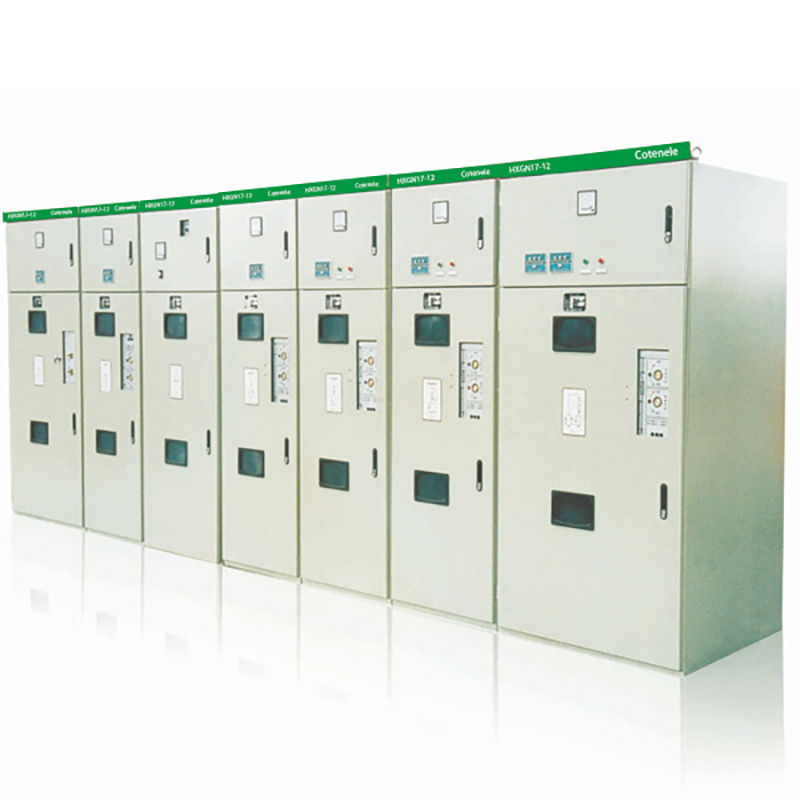

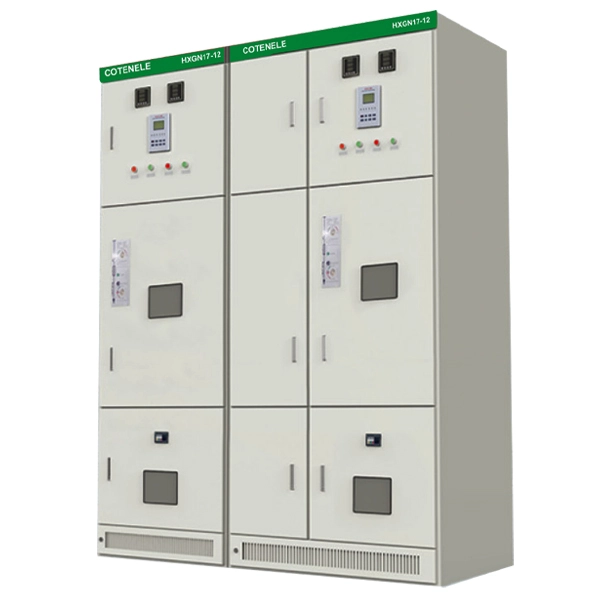

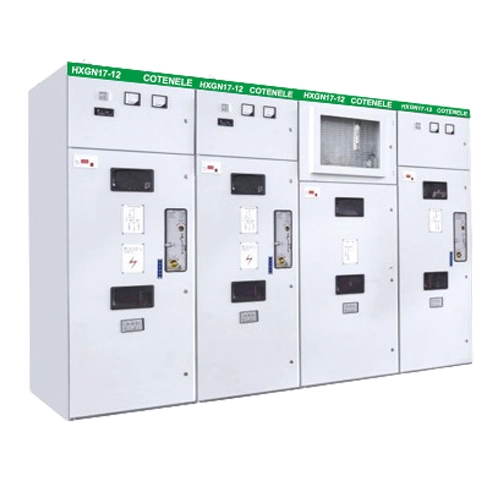

11KV মাঝারি ভোল্টেজ RMU বৈদ্যুতিক প্যানেল
Cotenele মাঝারি-ভোল্টেজ সুইচগিয়ার এবং তাদের অভ্যন্তরীণ মূল উপাদানগুলির একটি প্রস্তুতকারক, আমাদের পণ্যগুলির মধ্যে রয়েছে মাঝারি-ভোল্টেজ প্যানেল, রিং প্রধান ইউনিট, ভ্যাকুয়াম সার্কিট ব্রেকার, লোড ব্রেক সুইচ এবং অপারেটিং প্রক্রিয়া। 10kV ইনডোর বক্স টাইপ ফিক্সড এসি মেটাল এনক্লোজড রিং নেটওয়ার্ক সুইচগিয়ার। এটি প্রধানত থ্রি-ফেজ AC 50Hz, রেটেড ভোল্টেজ 12kV ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়, বৈদ্যুতিক শক্তির অভ্যর্থনা, বিতরণ, নিয়ন্ত্রণ এবং সুরক্ষার জন্য দায়ী, এবং রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং টার্মিনাল পাওয়ার সাপ্লাই পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।
বহু বছর ধরে, Cotenele ইউরোপ এবং মধ্যপ্রাচ্যে মাঝারি ভোল্টেজ বিতরণ সরঞ্জামের একটি গুরুত্বপূর্ণ সরবরাহকারী, এবং আমাদের রিং প্রধান ইউনিট এবং গ্যাস-অন্তরক সুইচগিয়ারের উৎপাদন গ্রাহকদের কাছ থেকে ব্যাপক প্রশংসা পেয়েছে। ইউনিট
আরএমইউ শেল অ্যালুমিনিয়াম জিঙ্ক প্লেট, কমপ্যাক্ট গঠন এবং সম্পূর্ণ "পাঁচ প্রতিরোধ" ইন্টারলকিং ফাংশন দিয়ে একত্রিত হয়। এটি বাসবার রুম, সুইচ রুম এবং উপর থেকে নীচে পর্যন্ত ক্যাবল রুমে বিভক্ত, রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং 10kV ডিস্ট্রিবিউশন সিস্টেমের টার্মিনাল পাওয়ার সাপ্লাইয়ের জন্য উপযুক্ত শহুরে পাওয়ার গ্রিড, শিল্প ও খনির উদ্যোগ, উঁচু ভবন ইত্যাদি। এর নকশা এবং উত্পাদন জাতীয় এবং আন্তর্জাতিক মান অনুসরণ করে যেমন 09262013 GBT এবং INC.
পণ্যের মডেল
| কোড | অর্থ |
| H | রিং নেটওয়ার্ক/রিং প্রধান ইউনিট |
| X | বক্স-টাইপ ধাতব-ঘেরা সুইচগিয়ার |
| G | স্থির প্রকার (সুইচগিয়ার উপাদানগুলি স্থির-মাউন্ট করা হয়) |
| N | ইনডোর টাইপ |
| 17 | ডিজাইন সিরিয়াল নম্বর |
| 12 | রেটেড ভোল্টেজ (12KV) |
| উপরন্তু, অভ্যন্তরীণ উপাদানগুলির উপর নির্ভর করে, প্রত্যয় অক্ষরগুলির নির্দিষ্ট অর্থ রয়েছে: | |
| F | লোড ব্রেক সুইচ দিয়ে সজ্জিত |
| R | ফিউজ দিয়ে সজ্জিত |
| F · আর | লোড সুইচ-ফিউজ সমন্বয় |
| Z | ভ্যাকুয়াম (ভ্যাকুয়াম লোড ব্রেক সুইচ উল্লেখ করে) |
| Z · আর | ভ্যাকুয়াম লোড বিরতি সুইচ-ফিউজ সমন্বয় |
মাঝারি-ভোল্টেজ সুইচগিয়ার KYN28-12-এর তুলনায় রিং প্রধান ইউনিট HGNX17-12-এর সুবিধাগুলি কী কী?
KYN28-12 সাঁজোয়া প্রত্যাহারযোগ্য ধাতব-পরিহিত সুইচগিয়ারের সাথে তুলনা করে, HXGN17-12 রিং প্রধান ইউনিটগুলির কমপ্যাক্ট আকার, কম খরচ, রক্ষণাবেক্ষণের সহজতা এবং পরিবেশগত অভিযোজনযোগ্যতার ক্ষেত্রে খুব উল্লেখযোগ্য সুবিধা রয়েছে, তাই HXGN17-12 11KV মাঝারি ভোল্টেজের জন্য বিশেষভাবে উপযুক্ত বৈদ্যুতিক প্যানের জন্য উপযুক্ত। পরিস্থিতি যেখানে স্থান আঁটসাঁট, বাজেট সীমিত, এবং উচ্চ শক্তি সরবরাহ নির্ভরযোগ্যতা প্রয়োজন।
KYN28-12 এর তুলনায় HXGN17-12 এর প্রধান সুবিধাগুলি নিম্নরূপ:
1. কম প্রাথমিক বিনিয়োগ:HXGN17-12 রিং প্রধান ইউনিট সাধারণত খরচের দিক থেকে অনেক কম, এটি বাজেট-সীমাবদ্ধ প্রকল্পগুলিতে একটি স্পষ্ট অর্থনৈতিক সুবিধা দেয়। উপরন্তু, এর গঠন সহজ, যা ব্যর্থতার হার হ্রাস করে এবং দীর্ঘমেয়াদী অপারেটিং এবং রক্ষণাবেক্ষণ খরচও হ্রাস করে।
2. কমপ্যাক্ট আকার এবং নমনীয় ইনস্টলেশন:HXGN17-12 RMU ভলিউম KYN28-12 মাঝারি-ভোল্টেজ সুইচগিয়ারের তুলনায় অনেক ছোট। কমপ্যাক্ট বিন্যাস এবং একটি প্রাচীরের সাথে মাউন্ট করার ক্ষমতা এটিকে অনেক বেশি মানানসই করে তোলে যেখানে ইনস্টলেশনের স্থান সীমিত।
3. সহজ রুটিন রক্ষণাবেক্ষণ:HXGN17-12-এর সাধারণত একটি নির্দিষ্ট ধরনের নির্মাণ থাকে - প্রধান স্যুইচিং উপাদানগুলি স্থির-মাউন্ট করা হয়, যা কাঠামোটিকে সহজ এবং নির্ভরযোগ্য করে তোলে। RMUs-এর সাথে তুলনা করে, KYN28-12 একটি প্রত্যাহারযোগ্য (ট্রাক) ধরনের নির্মাণ ব্যবহার করে, যা ভাল বিনিময়যোগ্যতা প্রদান করে কিন্তু জটিলতা যোগ করে এবং কারিগরি ব্যর্থতা থেকে উচ্চতর ব্যক্তিদের দক্ষতা এবং সম্ভাব্য ব্যর্থতার প্রয়োজন হয়।
4. উন্নত পরিবেশগত অভিযোজনযোগ্যতা:HXGN17-12 শেলটি সম্পূর্ণরূপে আবদ্ধ থাকার কারণে, এর প্রোকশন গ্রেড সাধারণত IP2X বা উচ্চতর সুরক্ষা রেটিং অর্জন করে, তাই রিং প্রধান ইউনিটগুলি ধুলো, আর্দ্রতা এবং দূষণের জন্য শক্তিশালী প্রতিরোধ প্রদান করতে পারে। এটি কঠোর পরিবেশে আরও স্থিতিশীল অপারেশন নিশ্চিত করে।
মূল পার্থক্য এবং নির্বাচন পরামর্শ
রিং প্রধান ইউনিট সীমিত সুরক্ষা বৈশিষ্ট্য
এটি লক্ষ্য করা গুরুত্বপূর্ণ যে HXGN17-12 রিং প্রধান ইউনিট প্রাথমিকভাবে লোড বিতরণের উদ্দেশ্যে। এর প্রধান সুরক্ষা উপাদানটি সাধারণত একটি "লোড সুইচ + ফিউজ" সমন্বয়। এই ব্যবস্থাটি দ্রুত শর্ট-সার্কিট ত্রুটিগুলিকে বাধাগ্রস্ত করতে পারে, তবে এতে ব্যাপক রিলে সুরক্ষা ফাংশন নেই (যেমন ওভারকারেন্ট এবং তাত্ক্ষণিক ওভারকারেন্ট সুরক্ষা) এবং তাই অত্যাধুনিক রিলে সুরক্ষা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য অনুপযুক্ত।
নির্বাচন পরামর্শ
সংক্ষেপে, দুটির মধ্যে পছন্দ নির্দিষ্ট চাহিদার উপর নির্ভর করে:
যদি প্রকল্পের বাজেট সীমিত হয়, ইনস্টলেশনের জায়গার অভাব হয়, এবং বিতরণ টার্মিনাল একটি কঠোর পরিবেশে অবস্থিত হয়, HXGN17-12 11KV মাঝারি ভোল্টেজ RMU বৈদ্যুতিক প্যানেলগুলি একটি লাভজনক এবং ব্যবহারিক পছন্দ।
যদি প্রকল্পের একটি উদার বাজেট থাকে এবং উচ্চ কারেন্ট বহন ক্ষমতা, উচ্চ ব্রেকিং ক্ষমতা এবং সম্পূর্ণ রিলে সুরক্ষার প্রয়োজন হয়, KYN28-12 আরও উপযুক্ত।
প্রধান প্রযুক্তিগত পরামিতি
| এসএন | আইটেম | ইউনিট | FN12-10 FZN25-12 | ||
| 1 | রেটেড ভোল্টেজ | কেভি | 12 | ||
| 2 | 1-মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে | পৃথিবীর জন্য এবং পর্যায়গুলির মধ্যে: 42 কেভি; বিচ্ছিন্ন দূরত্বের জন্য: 48 কেভি | |||
| 3 | লাইটনিং ইমপালস ভোল্টেজ (শীর্ষ মান) | পৃথিবীর জন্য এবং পর্যায়গুলির মধ্যে: 75 কেভি; বিচ্ছিন্ন দূরত্বের জন্য: 85 কেভি | |||
| 4 | রেট ফ্রিকোয়েন্সি | Hz | 50 | ||
| 5 | প্রধান বাসবারের রেট করা বর্তমান | A | 630 | ||
| 6 | লোড ব্রেক সুইচ | রেট করা বর্তমান | 630 | ||
| 7 | রেটেড কারেন্টে বৈদ্যুতিক জীবন | বার | |||
| 8 | নো-লোড ট্রান্সফরমারের ব্রেকিং ক্ষমতা | কেভিএ | 1250 | ||
| 9 | রেট করা তাপীয় স্থিতিশীলতা বর্তমান | kA/s | 20/4; গ্রাউন্ডিং সুইচ 20/2 | ||
| 10 | রেট করা গতিশীল স্থিতিশীলতা বর্তমান (শিখর) | kA | 50 | ||
| 11 | রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (পিক) | 50 | |||
| 12 | ফিউজের রেট করা বর্তমান | A | 100 | ||
| 13 | রেট স্থানান্তর বর্তমান | 1500 | 2000 | ||
| 14 | রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | 31.5 | ||
| 15 | ব্যবহৃত ফিউজ মডেল | S□LAJ-12(XRNT□-10) | |||
| 16 | যান্ত্রিক জীবন | বার | 2000 | 10000 | |
| 17 | 1 মিনিটের পাওয়ার ফ্রিকোয়েন্সি অক্জিলিয়ারী সার্কিটের ভোল্টেজ সহ্য করে | কেভি | 2 | ||
| 18 | বৈদ্যুতিক অপারেটিং প্রক্রিয়ার অপারেটিং ভোল্টেজ | V | এসি ডিসি: 220;110 | ||
| 19 | সুরক্ষা ডিগ্রী | IP2X | |||
| 20 | সামগ্রিক মাত্রা (প্রস্থ × গভীরতা × উচ্চতা) | মিমি | 650(850)X900X2000(2200) | ||

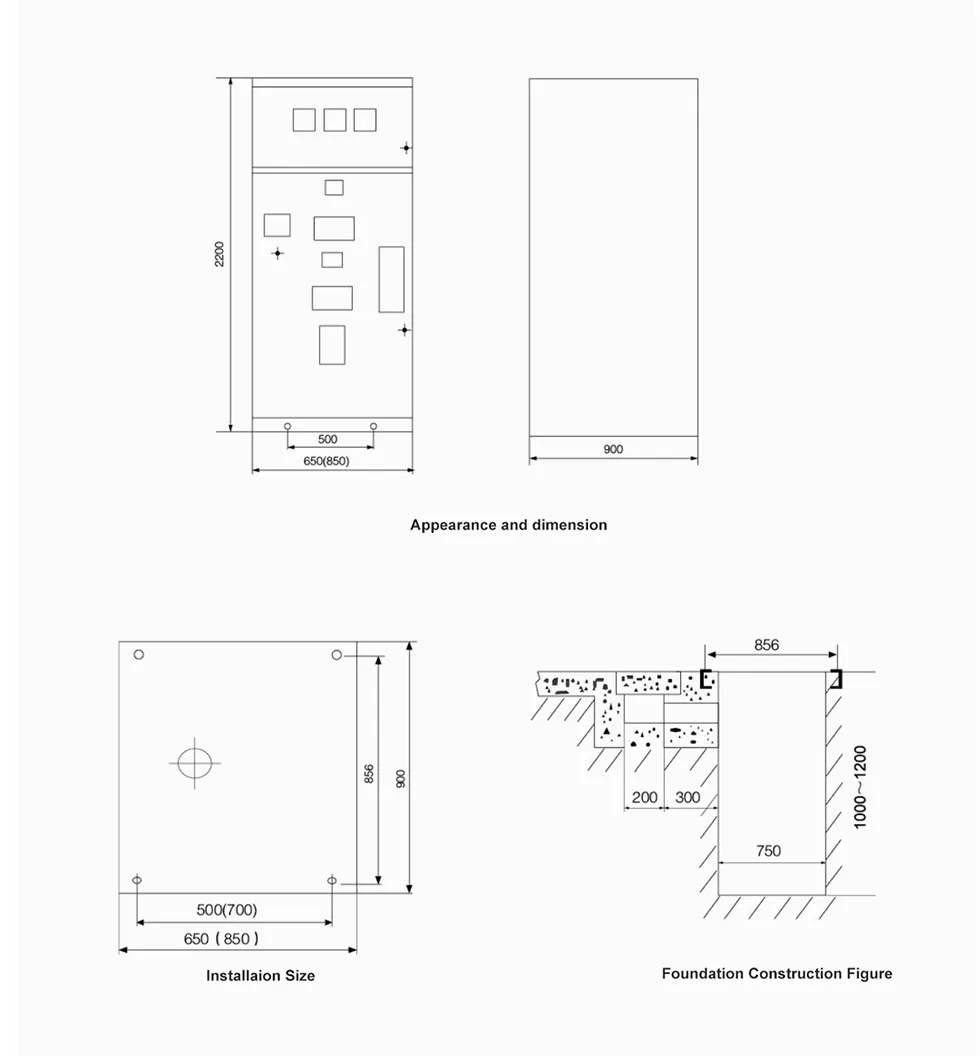

চেহারা এবং মাত্রা
কিভাবে অর্ডার বা কিনবেন
1. মৌলিক ক্রয় তথ্য:অনুগ্রহ করে রিং প্রধান ইউনিট বা সুইচগিয়ারের সম্পূর্ণ প্রকার, পরিমাণ এবং আপনার প্রত্যাশিত ডেলিভারির তারিখ দিন।
2. আমাদের প্রযুক্তিগত যোগাযোগের সময় কি অঙ্কন:
অফার করার আগে নিম্নলিখিত অঙ্কনগুলি একসাথে জমা দিতে হবে:
প্রাথমিক সিস্টেমের একক লাইন ডায়াগ্রাম,
সেকেন্ডারি (নিয়ন্ত্রণ) সার্কিটের পরিকল্পিত চিত্র, এবং
লেআউট ডায়াগ্রাম সুইচগিয়ার ইউনিটের বিন্যাস দেখাচ্ছে।
3. বৈদ্যুতিক রেটিং এবং কম্পোনেন্ট স্পেসিফিকেশন - স্পষ্টভাবে প্রধান বাসবারের রেট করা বর্তমান, সেইসাথে সুইচগিয়ারে ইনস্টল করা প্রতিটি উপাদানের ধরন এবং রেটিং (যেমন, সার্কিট ব্রেকার, লোড সুইচ, ফিউজ, কারেন্ট ট্রান্সফরমার ইত্যাদি) উল্লেখ করুন।
4. বিশেষ প্রয়োজনীয়তা - যেকোন অতিরিক্ত প্রযুক্তিগত বা অ-মানক প্রয়োজনীয়তা (যেমন, বিশেষ আবরণ, বিভিন্ন সুরক্ষা ডিগ্রি, নির্দিষ্ট আনুষঙ্গিক ডিভাইস, বা পরিবেশগত অবস্থা) স্পষ্টভাবে বর্ণনা করা হবে।

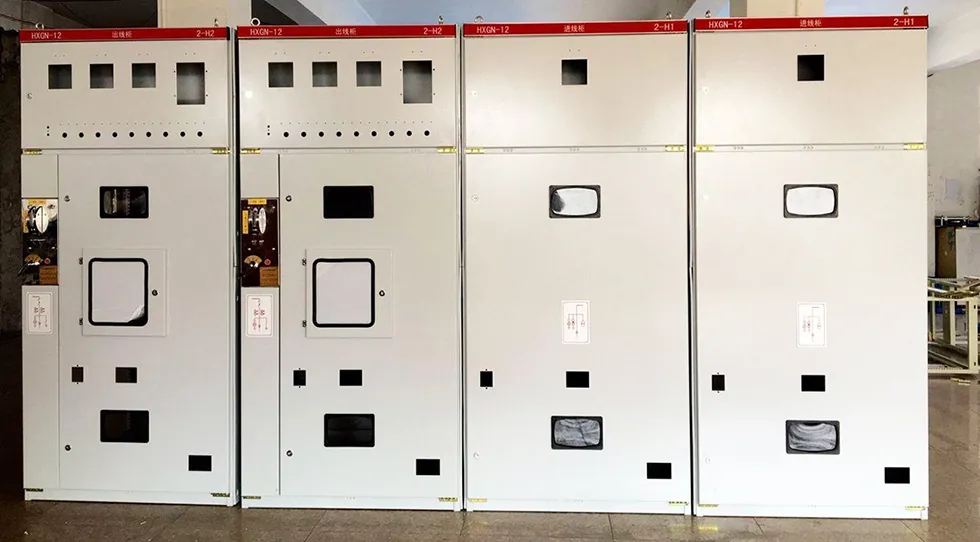

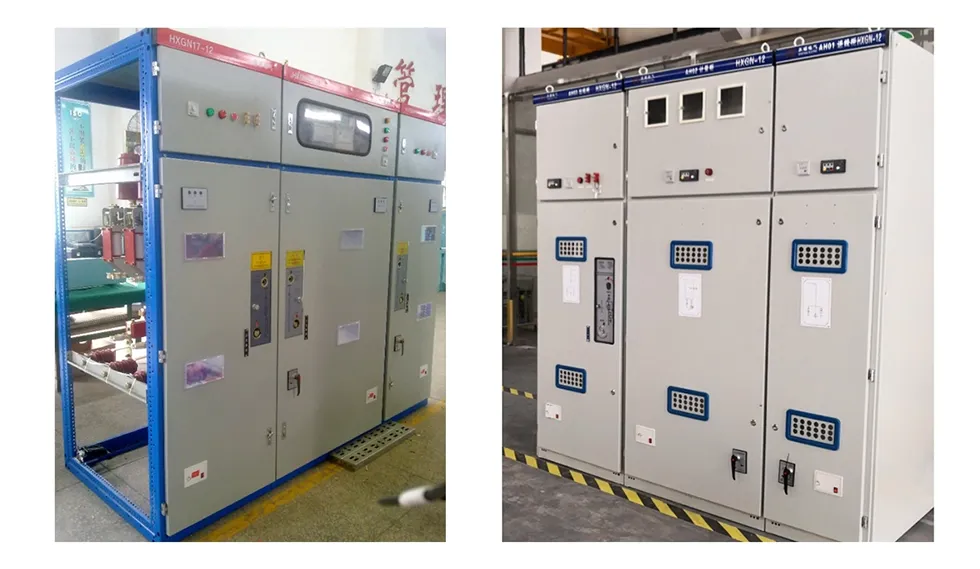

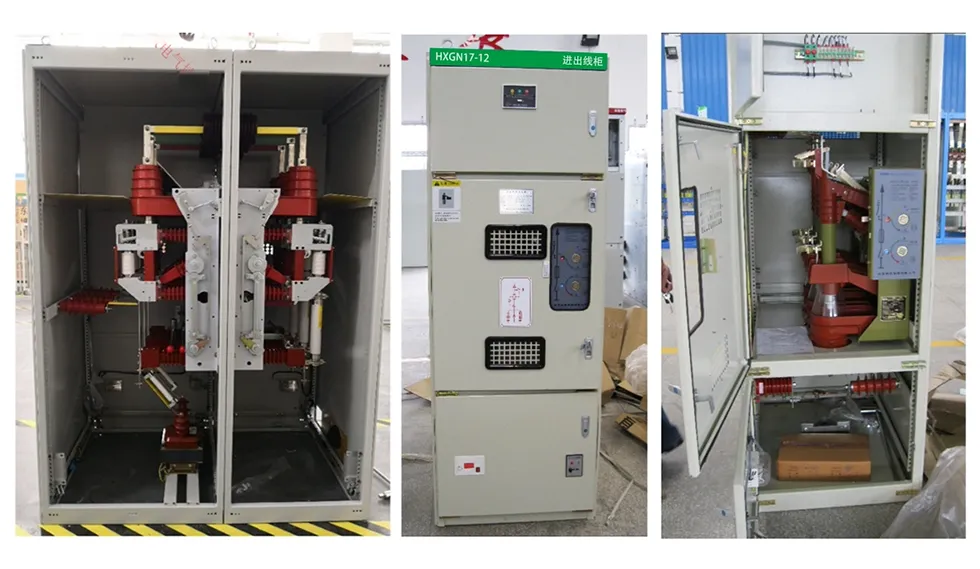

পণ্য শো

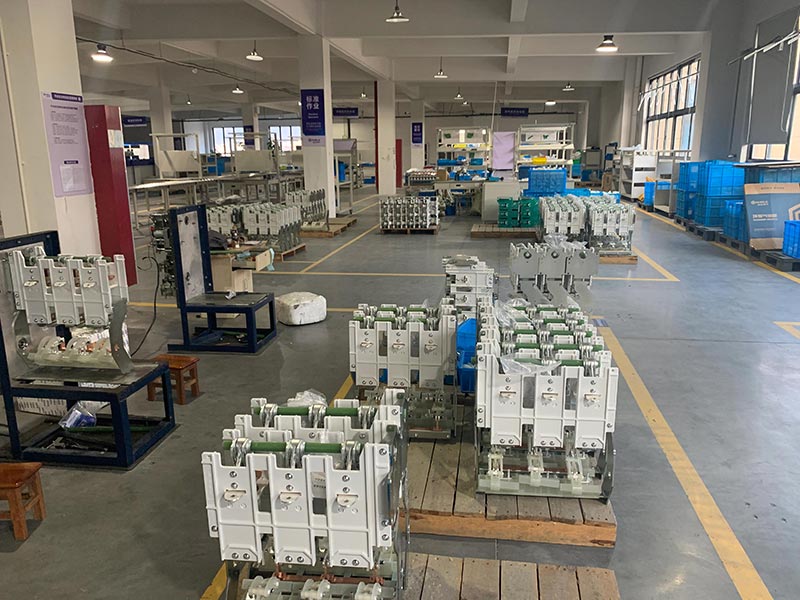

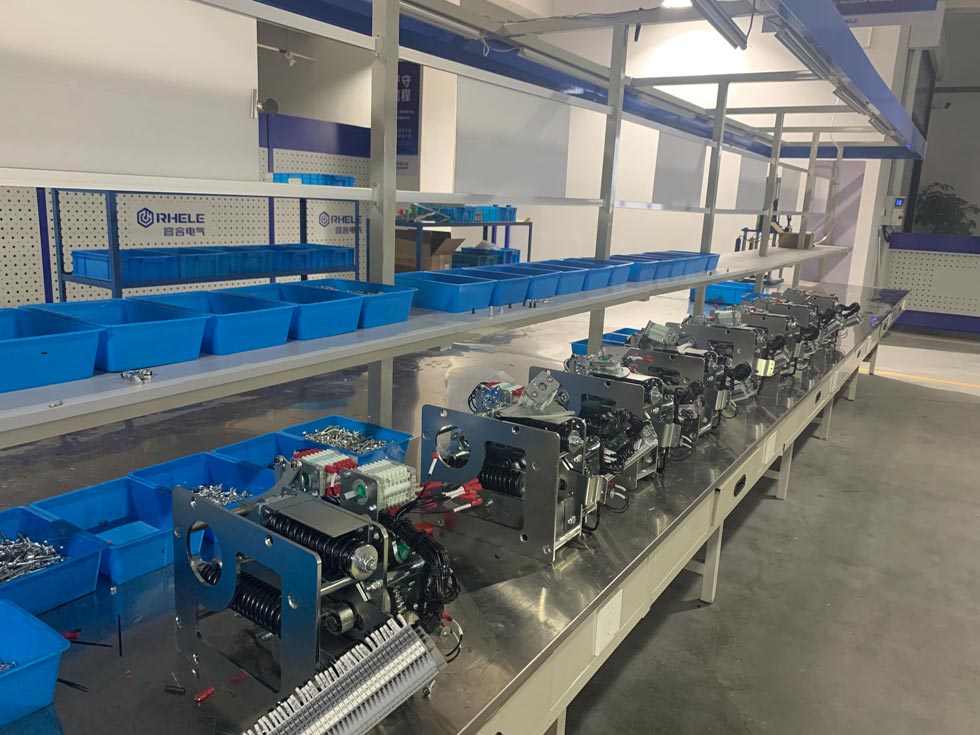

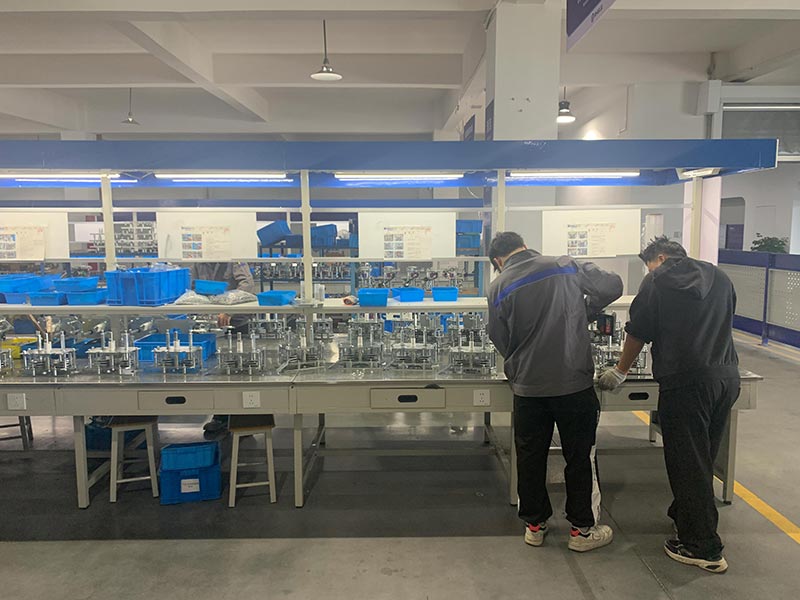

আমাদের কর্মশালা
