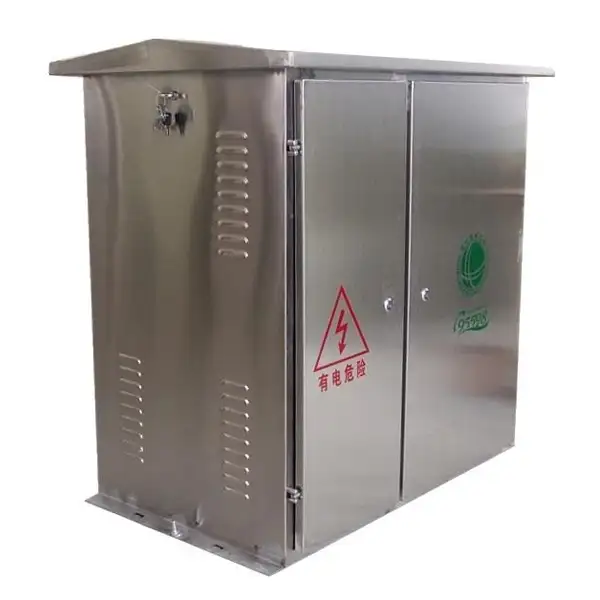

জেপি লো ভোল্টেজ ডিস্ট্রিবিউশন বক্স এলভি সুইচগিয়ার

Cotenel JP লো ভোল্টেজ ডিস্ট্রিবিউশন বক্স LV সুইচগিয়ার একাধিক ফাংশন যেমন পাওয়ার ডিস্ট্রিবিউশন, কন্ট্রোল, প্রোটেকশন, রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ এবং এনার্জি মিটারিংকে একত্রিত করে, অনুরোধের ভিত্তিতে একটি ঐচ্ছিক লিকেজ সুরক্ষা মডিউল উপলব্ধ। JP সিরিজের লো-ভোল্টেজ ইন্টিগ্রেটেড ডিস্ট্রিবিউশন বক্সটি উচ্চ-মানের 201 বা 304 স্টেইনলেস স্টীল দ্বারা একটি ইলেক্ট্রোস্ট্যাটিক পাউডার-কোটেড ফিনিশ দিয়ে তৈরি করা হয়, এই ডিস্ট্রিবিউশন বক্সটি আবহাওয়া প্রতিরোধ করে এবং ভিজ্যুয়াল গ্লেয়ার কমায়, যখন ফোম ডোর প্যানেল দৃঢ় এবং টেকসই, এবং দীর্ঘ সময়ের জন্য এটির আকৃতি অপরিবর্তিত রাখতে পারে। JP সিরিজের লো-ভোল্টেজ ডিস্ট্রিবিউশন বক্সের সাথে সজ্জিত প্যাডলকগুলি অ্যান্টি-টেম্পারিং সুরক্ষা বাড়ায় এবং স্ট্যান্ডার্ড সাইড-মাউন্ট করা লিফটিং রিংগুলি সাইটে ইনস্টলেশন এবং পরিচালনাকে সহজ করে। এই লো-ভোল্টেজ ডিস্ট্রিবিউশন বক্সটি 50Hz এসি সিস্টেমের জন্য 0.4kV এর নিচে রেট করা ভোল্টেজের জন্য খুবই উপযুক্ত, এটি GB7251.1‑1997 এবং ISO9001 মান মেনে চলে। JP লো-ভোল্টেজ ডিস্ট্রিবিউশন বক্সে একটি কমপ্যাক্ট ফুটপ্রিন্ট রয়েছে, এটি ইনস্টল করা সহজ, এবং কম রক্ষণাবেক্ষণের খরচ রয়েছে, এটি বহিরঙ্গন বা গ্রামীণ পরিবেশের জন্য আদর্শ করে তোলে যার জন্য উচ্চ সুরক্ষা স্তর এবং নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা প্রয়োজন। আধুনিক লো-ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য এটি একটি নিখুঁত পছন্দ।

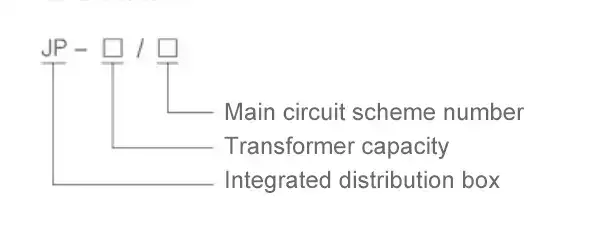

মডেল এবং অর্থ

প্রধান প্রযুক্তিগত পরামিতি

কাজের শর্ত

1. পরিবেশগত তাপমাত্রা:-25 ℃+40 ℃;

2. বাতাসের আপেক্ষিক আর্দ্রতা:দৈনিক গড় 90% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়

3. উচ্চতা:2000 মি অতিক্রম না;

4. তীব্র কম্পন এবং প্রভাব ছাড়া এবং ক্ষয়কারী গ্যাস ছাড়া একটি জায়গায় ইনস্টল করুন।

জেপি লো ভোল্টেজ ডিস্ট্রিবিউশন বক্স এলভি সুইচগিয়ার কী?

JP সিরিজের লো-ভোল্টেজ ইন্টিগ্রেটেড ডিস্ট্রিবিউশন বক্সের মূল হল স্ট্রাকচারাল "ইটিগ্রেশন", যা পুরো পাওয়ার ডিস্ট্রিবিউশন এরিয়ার জন্য প্রয়োজনীয় সমস্ত কার্যকরী মডিউলকে একটি শক্তিশালী শেল-এ একীভূত করে, যার মধ্যে রয়েছে:

1. বিদ্যুৎ বিতরণ:JP লো-ভোল্টেজ ডিস্ট্রিবিউশন বক্স নিরাপদে এবং নির্ভরযোগ্যভাবে বিভিন্ন শাখা সার্কিটে ট্রান্সফরমার দ্বারা বৈদ্যুতিক শক্তি আউটপুট বিতরণ করতে পারে;

2. শক্তি মিটারিং:JP লো-ভোল্টেজ ডিস্ট্রিবিউশন বক্সগুলি অন্তর্নির্মিত মিটারিং রুম এবং বর্তমান ট্রান্সফরমারগুলির মাধ্যমে সঠিকভাবে বিদ্যুৎ খরচ পরিমাপ করতে পারে এবং সাধারণত ট্যাম্পার প্রুফ ফাংশন থাকে;

3. সুরক্ষা ফাংশন:এই JP ডিস্ট্রিবিউশন বক্স বৈদ্যুতিক নিরাপত্তা নিশ্চিত করতে ওভারলোড, শর্ট সার্কিট, ফুটো, ওভারভোল্টেজ, আন্ডারভোল্টেজ, ফেজ লস এবং সার্জ সুরক্ষা প্রদান করতে পারে; এবং নিয়ন্ত্রণ এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ।

4. প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ:JP সিরিজের লো-ভোল্টেজ ইন্টিগ্রেটেড ডিস্ট্রিবিউশন বক্সের প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ফাংশন হল JP ক্যাবিনেটের অন্যতম প্রধান সুবিধা, কারণ এটি স্বয়ংক্রিয়ভাবে প্রতিক্রিয়াশীল শক্তির জন্য ক্ষতিপূরণের জন্য গ্রিড লোড অনুযায়ী ক্যাপাসিটর ব্যাঙ্কগুলি পরিবর্তন করতে পারে, উল্লেখযোগ্যভাবে পাওয়ার ফ্যাক্টর (0.95 পর্যন্ত), লাইন লস কমায় এবং গুণমান হ্রাস করে।

5. অভ্যন্তরীণ কাঠামো এবং বৈশিষ্ট্য

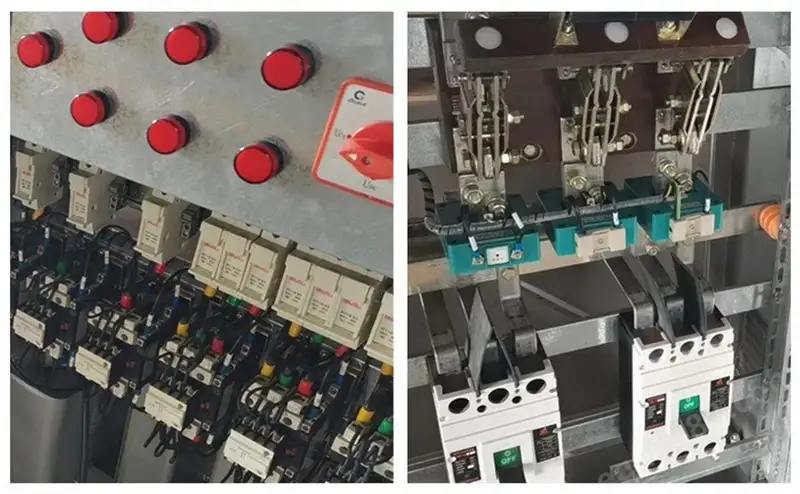

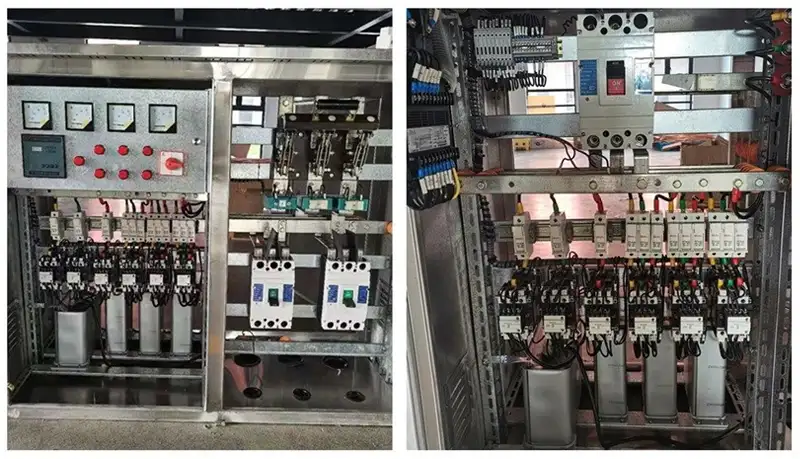

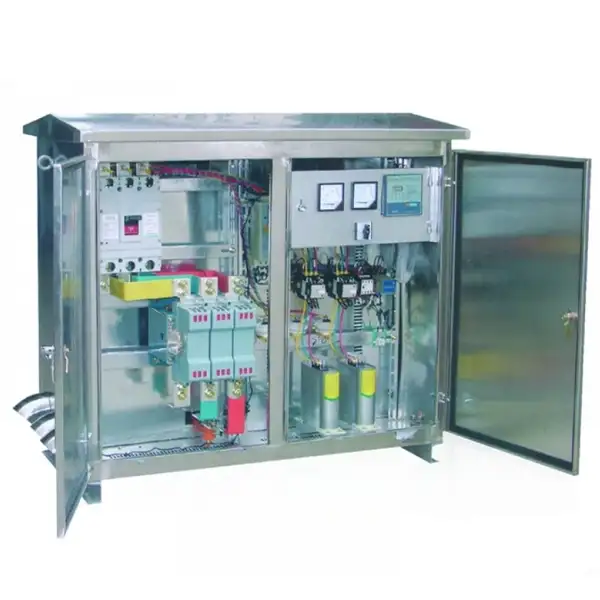

JP লো-ভোল্টেজ ডিস্ট্রিবিউশন বক্সে স্পষ্ট কার্যকরী জোনিং বৈশিষ্ট্য রয়েছে, সাধারণত একটি মিটারিং কম্পার্টমেন্ট, একটি ইনকামিং লাইন কম্পার্টমেন্ট, একটি ফিডার সুইচ কম্পার্টমেন্ট এবং একটি রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ কম্পার্টমেন্টে বিভক্ত। এই কাঠামোর বৈশিষ্ট্যগুলি ইনস্টলেশন, পরিদর্শন এবং রক্ষণাবেক্ষণকে খুব সুবিধাজনক করে তোলে। JP ডিস্ট্রিবিউশন বক্সটি বিশেষত বহিরঙ্গন পরিবেশের জন্য, এর ঘেরটি সাধারণত উচ্চ-মানের ইস্পাত বা স্টেইনলেস স্টীল দিয়ে তৈরি হয়, যার একটি সাধারণ সুরক্ষা স্তর IP44 (কিছু মডেল আইপি65 এ পৌঁছাতে পারে), যা কার্যকরভাবে বৃষ্টির জল, ধুলো এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করতে পারে৷ ক্যাবিনেটটি ডেডিকেটেড ওয়াটারপ্রুফ বেন্ডের জন্যও আসে৷ বুদ্ধিমত্তা ফ্রন্টে, নতুন প্রজন্মের জেপি ক্যাবিনেটগুলি স্মার্ট গ্রিডের "পেরিফেরাল স্নায়ু" হিসাবে কাজ করে। তারা ডেটা অধিগ্রহণ, দূরবর্তী যোগাযোগ (GPRS/ফাইবার অপটিক), এবং লোড পর্যবেক্ষণের জন্য অভ্যন্তরীণ মডিউলগুলিকে একীভূত করে। এই মডিউলগুলি পাওয়ার কন্ট্রোল সেন্টারকে রিমোট টেলিমেট্রি, রিমোট সিগন্যালিং, রিমোট কন্ট্রোল এবং রিমোট অ্যাডজাস্টমেন্ট ("চার রিমোট" ফাংশন) সঞ্চালন করতে সক্ষম করে, বুদ্ধিমান গ্রিড ব্যবস্থাপনা অর্জন করে।

JP প্যানেলের সাধারণ প্রয়োগের সুযোগ

1. গ্রামীণ গ্রিড সংস্কার:জেপি মন্ত্রিসভা মূলত গ্রামীণ বিদ্যুৎ পরিবেশের জন্য ডিজাইন করা হয়েছিল। উদাহরণস্বরূপ, একটি উত্তর কাউন্টিতে একটি গ্রামীণ গ্রিড সংস্কার প্রকল্পে, নতুন JP ক্যাবিনেটের সাথে পুরানো সরঞ্জামগুলিকে অভিন্নভাবে প্রতিস্থাপন করার পরে, বিতরণ এলাকায় পাওয়ার ফ্যাক্টর 0.75 থেকে 0.95-এর উপরে বেড়েছে, গড় লাইন লসের হার 3 থেকে 5 শতাংশ পয়েন্ট কমেছে, এবং কম-ভোল্টেজের হার উল্লেখযোগ্যভাবে হ্রাস পেয়েছে, বিদ্যুৎ সরবরাহের ট্রিপের তুলনায় উল্লেখযোগ্যভাবে 6% হ্রাস পেয়েছে। নির্ভরযোগ্যতা এবং নিরাপত্তা।

2. শহুরে পুরানো সম্প্রদায় সংস্কার:ক্রমবর্ধমান বিদ্যুতের লোড দ্বারা অভিভূত শহরগুলিতে বার্ধক্যজনিত বিদ্যুৎ বিতরণ সুবিধাগুলির জন্য, প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ এবং বুদ্ধিমান পর্যবেক্ষণ ফাংশনগুলিকে একীভূত করে JP ক্যাবিনেটের সাথে পুনরুদ্ধার করা নতুন ক্ষমতা যোগ না করে প্রায় 20% শক্তি সরবরাহের ক্ষমতা বাড়াতে পারে, কার্যকরভাবে ভোল্টেজের অস্থিরতার সমস্যাগুলি সমাধান করে৷

3. শিল্প ও খনির উদ্যোগ এবং বাণিজ্যিক কমপ্লেক্স:কারখানা, রাস্তার আলো, আবাসিক সম্প্রদায় এবং অনুরূপ স্থানগুলিতে, জেপি ক্যাবিনেটগুলি শুধুমাত্র মৌলিক বিদ্যুৎ বিতরণই করে না, তবে তাদের প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ফাংশন মৌলিক বিদ্যুৎ চার্জগুলিতেও যথেষ্ট পরিমাণ সঞ্চয় করতে পারে।

বাক্সের গঠন এবং মাত্রার পরিকল্পিত চিত্র

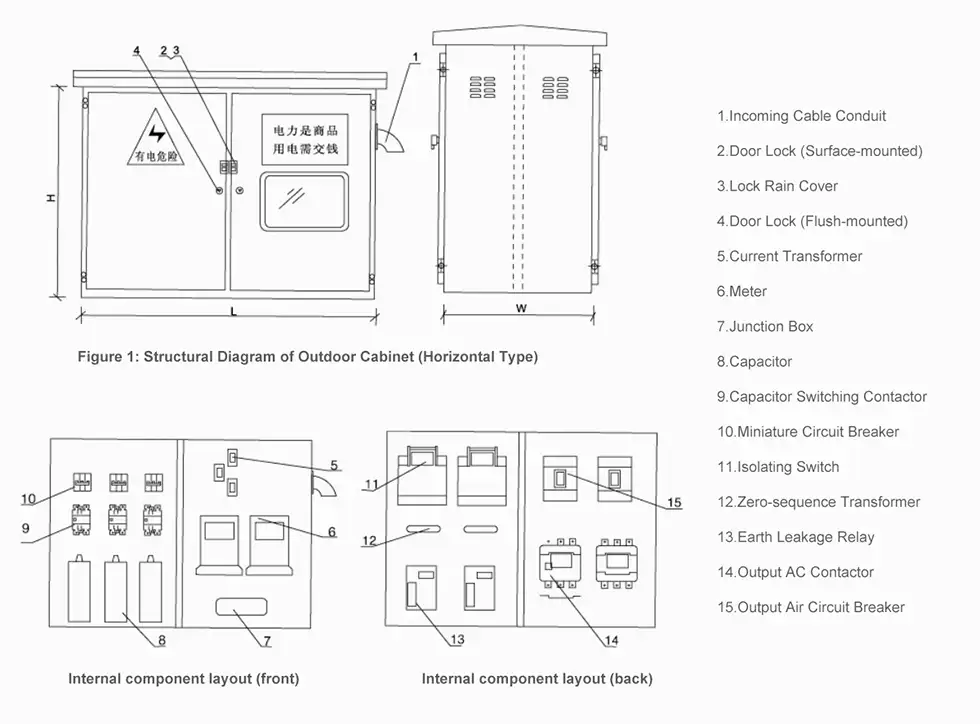

অনুভূমিক বাক্সের মাত্রা

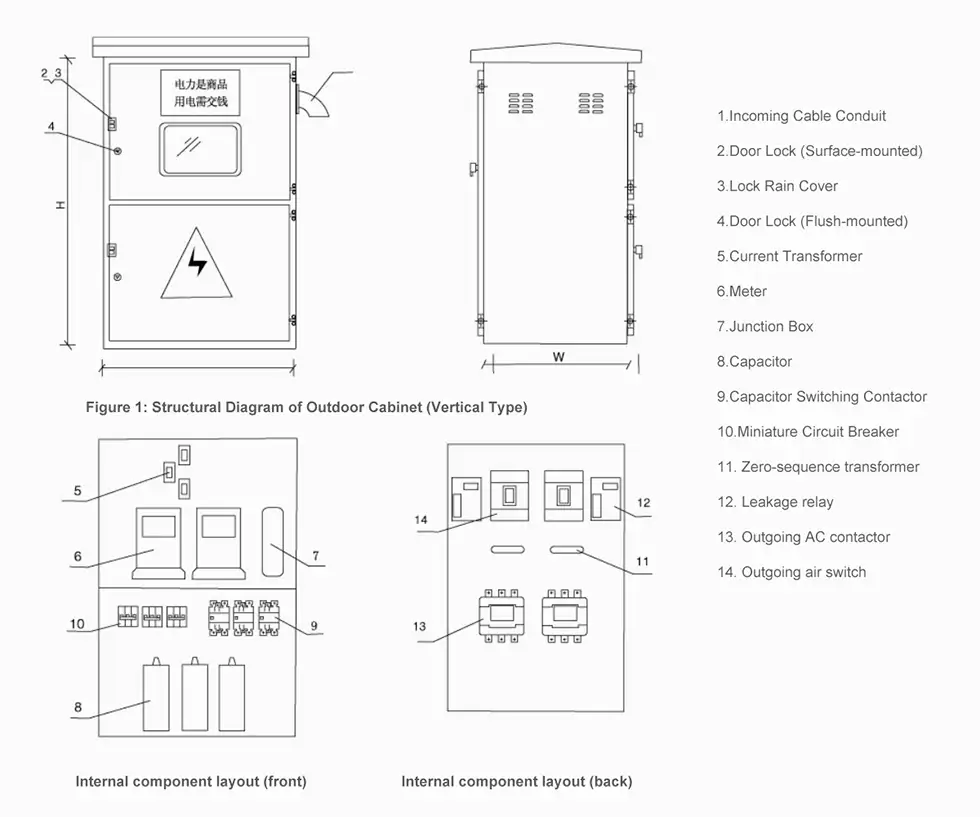

উল্লম্ব বাক্স বাহ্যিক মাত্রা

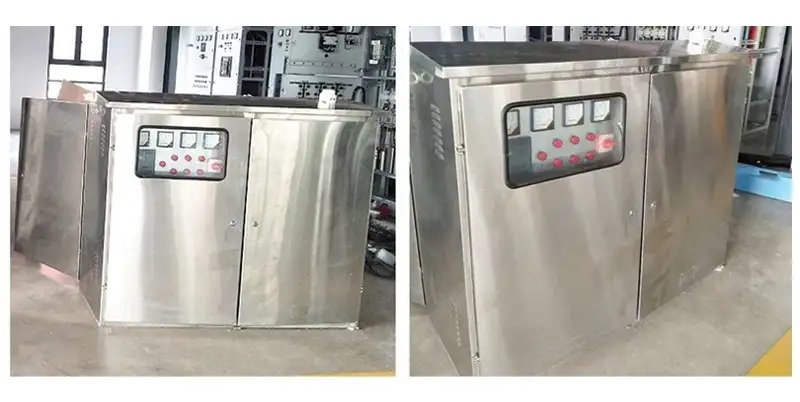

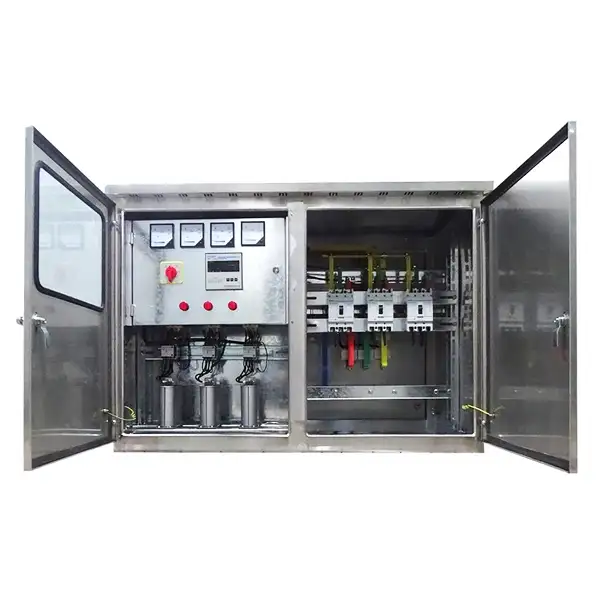

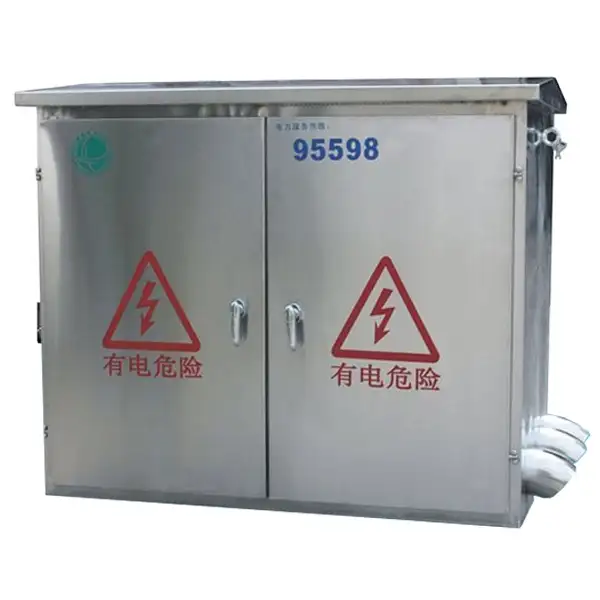

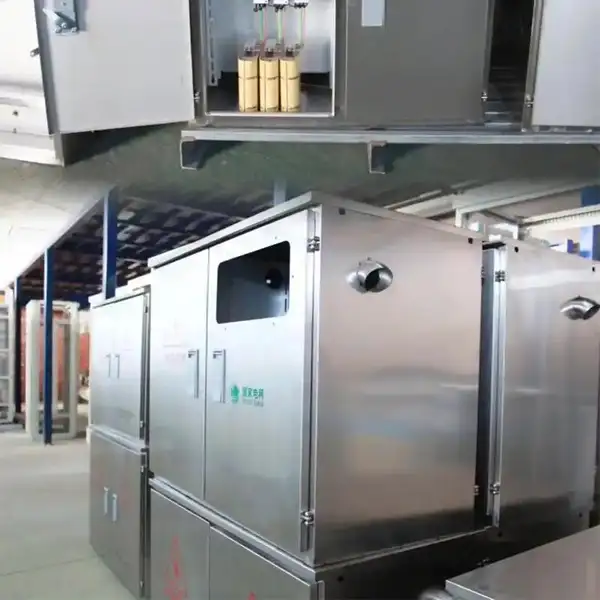

পণ্য প্রদর্শন
