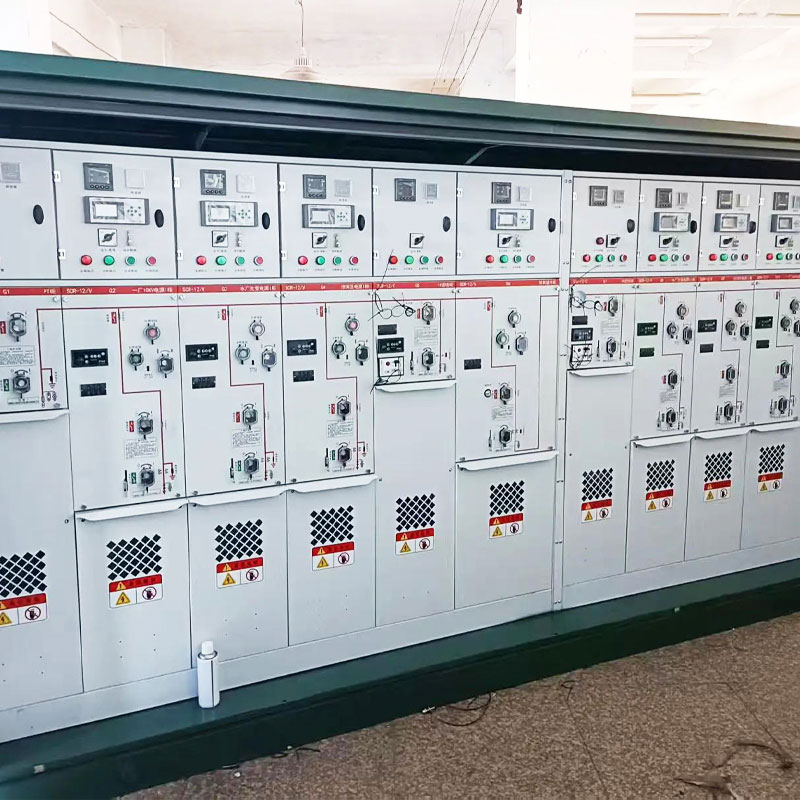

বহিরঙ্গন তারের বিতরণ বাক্স

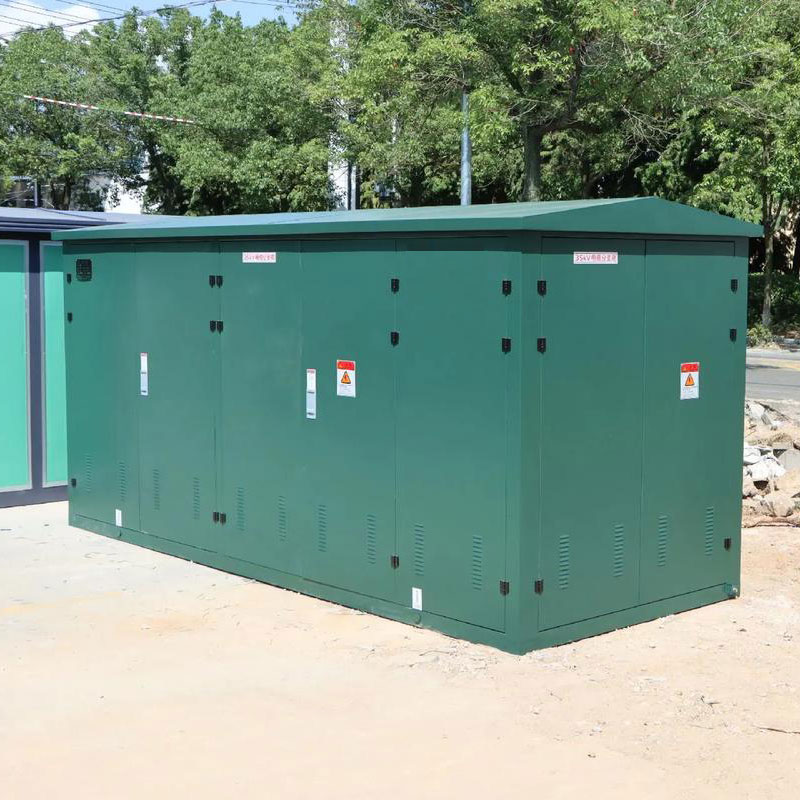

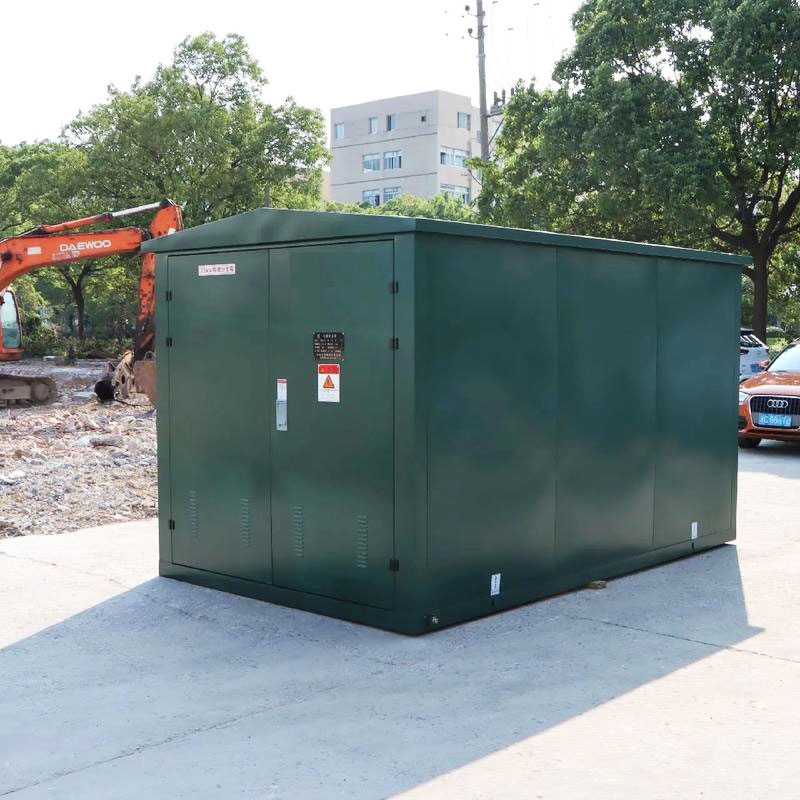

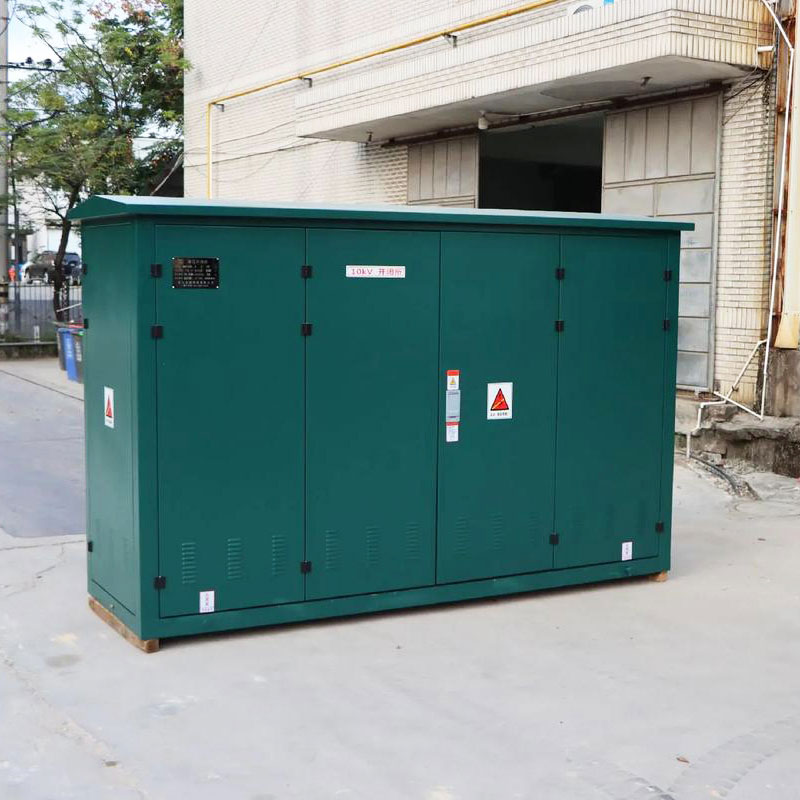

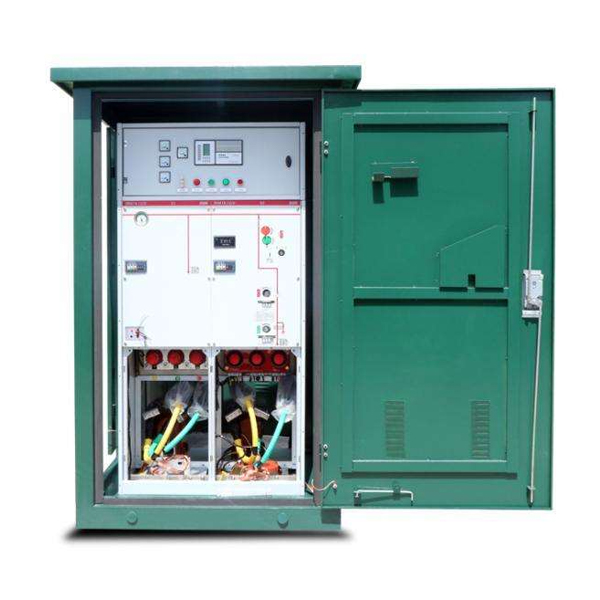

Cotenele দ্বারা উত্পাদিত আউটডোর ক্যাবল ডিস্ট্রিবিউশন বক্স হল একটি মাঝারি-ভোল্টেজ সম্পূর্ণ বৈদ্যুতিক সরঞ্জাম যা বিশেষভাবে বৈদ্যুতিক শক্তি বিতরণ, ক্যাবল লাইন ট্যাপিং, ব্রাঞ্চিং, সংযোগ, এবং AC 12kV-35KV ডিস্ট্রিবিউশন নেটওয়ার্ক ক্যাবলিং প্রকল্পে রূপান্তর সার্কিট বাস্তবায়নের জন্য ডিজাইন করা হয়েছে। সুইচ সহ এই DFWK আউটডোর কেবল ডিস্ট্রিবিউশন বক্সটি হল একটি সম্পূর্ণ উত্তাপযুক্ত, সিল করা এবং ঢালযুক্ত মাঝারি-ভোল্টেজ সম্পূর্ণ বৈদ্যুতিক সরঞ্জাম, যা প্রধানত 12kV/35KV তারের আনুষাঙ্গিক, SF6 লোড সুইচ, 12kV/35KV, বৈদ্যুতিক উপাদান এবং দ্বিতীয় উপাদানগুলির সমন্বয়ে গঠিত৷ এটি সম্পূর্ণরূপে এবং নমনীয়ভাবে তারের সংযোগকারীগুলির সিরিজ এবং সমান্তরাল সংযোগের সুবিধাগুলি ব্যবহার করে এবং সম্পূর্ণ সিলিং, সম্পূর্ণ সুরক্ষা, সম্পূর্ণ নিরোধক, অ্যান্টি-কনডেনসেশন, অ্যান্টি-ডাস্ট, অ্যান্টি-জারা এবং রক্ষণাবেক্ষণ মুক্ত বৈশিষ্ট্যগুলি অর্জনের জন্য ব্যবহারকারীর প্রয়োজন অনুসারে নির্ভরযোগ্যভাবে একত্রিত করা যেতে পারে। এটি 24/7 বাইরে কাজ করতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

পণ্যের কাঠামো এবং প্রধান উপাদান

1. ঘেরের কাঠামো

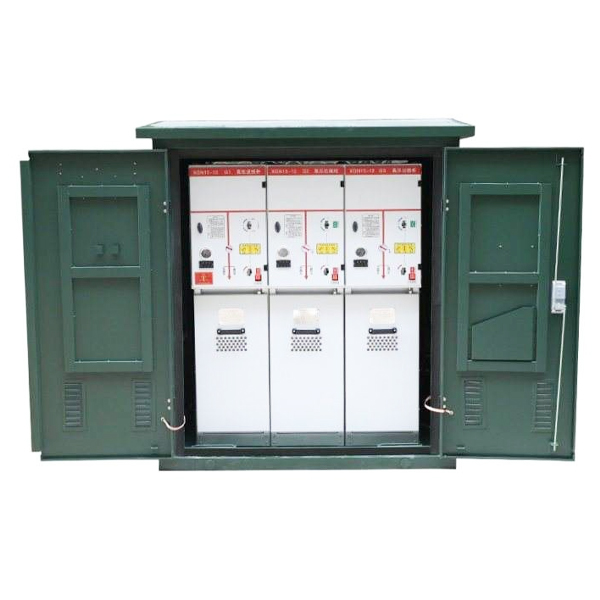

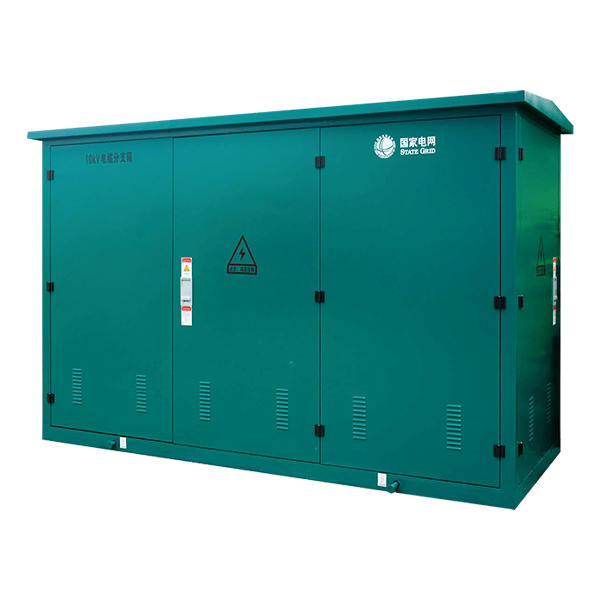

DFWK টাইপ আউটডোর ক্যাবল ডিস্ট্রিবিউশন বক্স একটি ডবল-লেয়ার স্টেইনলেস স্টিল ঘের ব্যবহার করে, কমপ্যাক্ট এবং নান্দনিকভাবে আনন্দদায়ক, IP65 বা IP67 পর্যন্ত সুরক্ষা রেটিং সহ এবং 20 বছরেরও বেশি সময়ের পরিষেবা জীবন। ঘেরটি সাধারণত বেশ কয়েকটি কব্জাযুক্ত দরজা দিয়ে দেওয়া হয় - কিছু সুইচগিয়ার পরিচালনার জন্য, অন্যটি কেবল সংযোগকারী বা রক্ষণাবেক্ষণ অ্যাক্সেস ইনস্টল করার জন্য। বেসটিতে অপসারণযোগ্য পার্টিশন, তারের প্রবেশ/প্রস্থান ওপেনিং এবং বায়ুচলাচল ছিদ্র রয়েছে যাতে ছোট প্রাণীদের প্রবেশ করতে না পারে, ভাল তাপ নিরোধক, বায়ুচলাচল এবং বৃষ্টির সুরক্ষার জন্য নীচে থেকে শীর্ষে পরিবাহী বায়ুপ্রবাহ তৈরি করে। বাইরের পৃষ্ঠটি পরিবেশ অনুযায়ী বিভিন্ন রঙে (যেমন, আর্মি গ্রিন, স্টেট গ্রিড গ্রিন, আইস গ্রে) ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ দিয়ে শেষ করা হয়েছে। অভ্যন্তরীণ তারের clamps এবং গ্রাউন্ডিং টার্মিনাল প্রদান করা হয়.

2. অভ্যন্তরীণ বগি

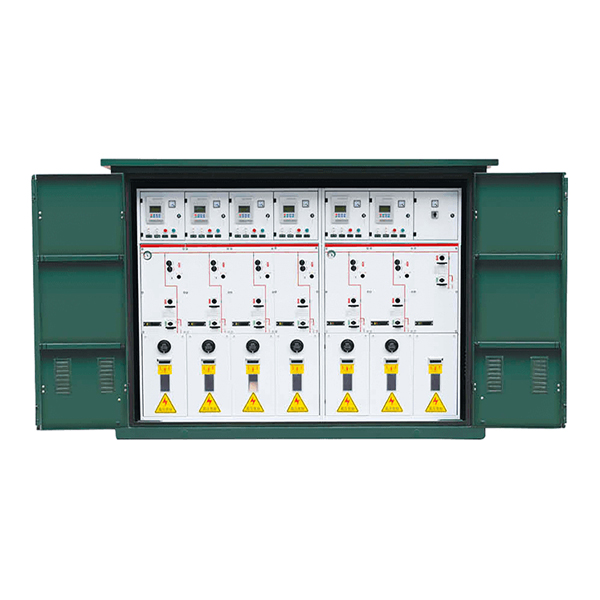

একটি সুইচ-সজ্জিত আউটডোর কেবল ডিস্ট্রিবিউশন বক্স সাধারণত নিম্নলিখিত কার্যকরী এলাকায় বিভক্ত হয়:

• সুইচ কম্পার্টমেন্ট: ইনসুলেশন এবং আর্ক বিলুপ্তির জন্য SF6 গ্যাসে ভরা সম্পূর্ণরূপে আবদ্ধ ধাতব গ্যাস-টাইট ট্যাঙ্কে SF6 লোড সুইচ বা সার্কিট ব্রেকার রয়েছে।
• তারের বগি: ইনকামিং/আউটগোয়িং তারের সংযোগ এবং ফিক্সিংয়ের জন্য তারের সংযোগকারী এবং তারের ক্ল্যাম্প রয়েছে।
• অপারেটিং মেকানিজম কম্পার্টমেন্ট: সুইচ অপারেটিং মেকানিজম, ইন্টারলক মেকানিজম এবং মেকানিকাল কী ইন্টারলক থাকে।
• বাসবার বগি (যদি প্রযোজ্য হয়): সুইচ ইউনিট সংযোগকারী বাসবার রয়েছে।

সুইচ বগিতে মাঝারি-ভোল্টেজ সুইচ হল মূল নিয়ন্ত্রণ উপাদান। এটি একটি তিন-পজিশন লোড সুইচ (বন্ধ, খোলা, মাটিযুক্ত) একটি SF6-ভরা ধাতব গ্যাস-টাইট ট্যাঙ্কে রাখা হয়। অপারেটিং মেকানিজম এবং সুইচের মধ্যে একটি শক্তিশালী ইন্টারলক মেকানিজম নিরাপদ অপারেশন নিশ্চিত করে।

3. প্রধান উপাদান（নীচের টেবিলটি দেখুন））

তারের সংযোগকারী

DFWK টাইপ আউটডোর ক্যাবল ডিস্ট্রিবিউশন বক্স পূর্ব-ছাঁচে তৈরি "স্পর্শযোগ্য" সিলিকন রাবার তারের সংযোগকারীগুলি ব্যবহার করে, যা আমদানি করা উচ্চ-মানের অন্তরক রাবার থেকে সম্পূর্ণ স্বয়ংক্রিয় ইনজেকশন দ্বারা তৈরি, ভিতরের এবং বাইরের উভয় অর্ধপরিবাহী শিল্ডিং স্তর সহ। অভ্যন্তরীণ স্তর অভ্যন্তরীণ বৈদ্যুতিক ক্ষেত্রের সমান করে; আর্থযুক্ত বাইরের শিল্ডিং স্তর সংযোগকারী পৃষ্ঠকে শূন্য সম্ভাবনায় রাখে। তারের অর্ধপরিবাহী স্তর এবং বাইরের অর্ধপরিবাহী স্তর আর্থের সাথে ঘনিষ্ঠ সংস্পর্শে থাকা স্ট্রেস শঙ্কুটি তারের বাইরের ঢালের কাটায় বৈদ্যুতিক ক্ষেত্রের ঘনত্বের সমস্যা সমাধান করে এবং ব্যক্তিগত নিরাপত্তা নিশ্চিত করে। স্পর্শযোগ্য তারের সামনে সংযোগকারী সরাসরি সরঞ্জাম বুশিং উপর মাউন্ট করা হয়; এটি একটি পিছনের তারের সংযোগকারীর সাথে সংযুক্ত হতে পারে যাতে একাধিক বহির্গামী লাইন তৈরি করা যায়, বা ওভারভোল্টেজ সুরক্ষার জন্য একটি সার্জ অ্যারেস্টারের সাথে।

কাজের নীতি

DFWK টাইপ সুইচ-সজ্জিত আউটডোর কেবল ডিস্ট্রিবিউশন বক্সের কাজের নীতিটি নিম্নলিখিত দিকগুলি থেকে বোঝা যায়:

1. বৈদ্যুতিক কাজের নীতি

আগত প্রধান তারটি অভ্যন্তরীণ বাসবার প্লেটের সাথে একটি প্রি-মোল্ডেড সিলিকন রাবার তারের সংযোগকারীর মাধ্যমে সংযুক্ত থাকে। বাসবার প্লেট একটি বৈদ্যুতিক বাসবার হিসাবে কাজ করে - সম্পূর্ণরূপে উত্তাপযুক্ত এবং সম্পূর্ণরূপে সিল করা। একাধিক আউটগোয়িং সার্কিটও কেবল সংযোগকারীর মাধ্যমে বাসবার প্লেটের সাথে সংযুক্ত থাকে, যা "এক ইন, মাল্টিপল আউট" ব্রাঞ্চিং অর্জন করে। একটি SF6 লোড সুইচ ইনকামিং এবং আউটগোয়িং লাইনের মধ্যে স্থাপন করা হয়। সুইচটি পরিচালনা করে, লাইনটি খোলা বা বন্ধ করা যেতে পারে। যখন সুইচটি খোলা থাকে, তখন ফাঁকটি তারের সার্কিটকে একটি আগত দিক এবং একটি বহির্গামী দিকেকে পৃথক করে, বিভিন্ন সম্ভাবনার অনুমতি দেয়, এইভাবে প্রধান গ্রিডকে প্রভাবিত না করে স্থানীয় পাওয়ার বিভ্রাট রক্ষণাবেক্ষণ সক্ষম করে।

2. SF6 লোড সুইচ কাজের নীতি

SF6 লোড সুইচ একটি SF6 গ্যাস বায়ুমণ্ডলে কাজ করে। SF6 চমৎকার অন্তরক এবং আর্ক-নিভানোর বৈশিষ্ট্য রয়েছে। যখন সুইচটি খোলে, চাপটি দ্রুত শীতল হয় এবং SF6 গ্যাসে নিভে যায়, যা গুরুতর যোগাযোগের জ্বলন প্রতিরোধ করে এবং নির্ভরযোগ্যতা এবং দীর্ঘ জীবন নিশ্চিত করে। সুইচটি সাধারণত তিন-অবস্থানের নকশা (বন্ধ, খোলা, মাটিযুক্ত)। আর্থযুক্ত অবস্থান তারের পাশের জন্য একটি নিরাপদ স্থল প্রদান করে, যা পরবর্তী রক্ষণাবেক্ষণের সুবিধা দেয়।

3. সম্পূর্ণ নিরোধক এবং বৈদ্যুতিক ক্ষেত্র নিয়ন্ত্রণ নীতি

তারের সংযোগকারী একটি ডবল-লেয়ার সেমিকন্ডাক্টর শিল্ডিং স্ট্রাকচার ব্যবহার করে: অভ্যন্তরীণ সেমিকন্ডাক্টর স্তর স্থানীয় ঘনত্ব এড়াতে অভ্যন্তরীণ বৈদ্যুতিক ক্ষেত্রের সমান করে; বাইরের অর্ধপরিবাহী স্তরটি শূন্য সম্ভাবনা বজায় রাখার জন্য মাটিযুক্ত, সংযোগকারী পৃষ্ঠকে স্পর্শ করা নিরাপদ করে তোলে। স্ট্রেস শঙ্কু তারের বাইরের ঢালের কাটায় বৈদ্যুতিক ক্ষেত্রের ঘনত্বের সমাধান করে, সংযোগ ব্যবস্থা জুড়ে একটি অভিন্ন এবং নিরাপদ বৈদ্যুতিক ক্ষেত্র নিশ্চিত করে।

4. ইন্টারলক নীতি

সুইচগিয়ার এবং ঘেরের দরজাগুলির মধ্যে একটি শক্তিশালী যান্ত্রিক ইন্টারলক সিস্টেম সরবরাহ করা হয়েছে:

• লোড সুইচ বন্ধ হলে, সংযোগ বিচ্ছিন্ন অপারেটিং গর্ত অবরুদ্ধ করা হয়।
• সংযোগ বিচ্ছিন্নকারী শুধুমাত্র লোড সুইচ খোলার পরে পরিচালিত হতে পারে।
• সংযোগ বিচ্ছিন্ন করার সময়, লোড সুইচ বন্ধ করা যাবে না।
• আর্থিং সুইচ বন্ধ হওয়ার পরে, সংযোগ বিচ্ছিন্ন অপারেটিং হোলটি ব্লক করা হয়।

এই পাঁচ-প্রতিরোধ ইন্টারলক ভুল অপারেশন প্রতিরোধ করে এবং কর্মীদের এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে।

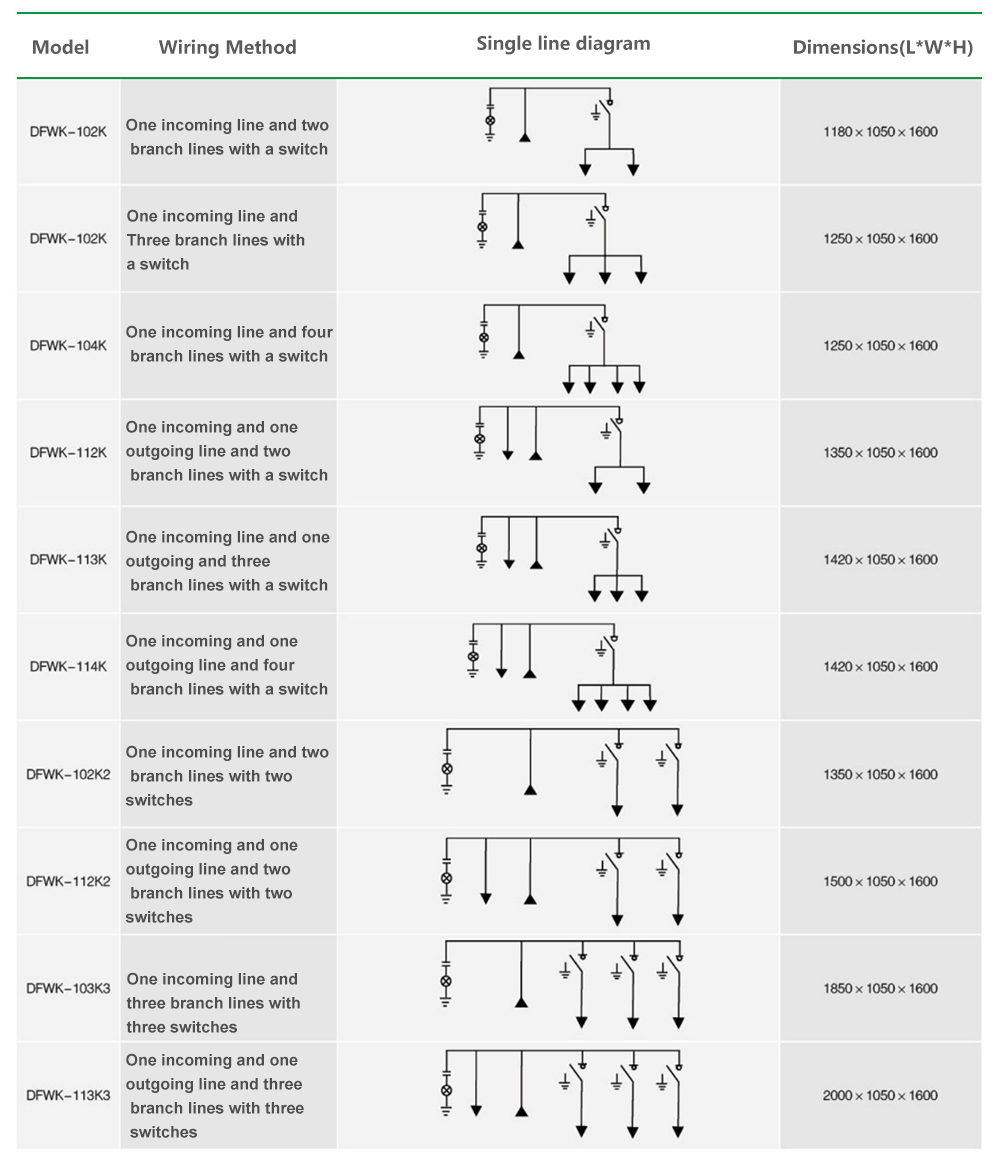

বেশ কিছু সাধারণ তারের সমাধান
