11KV ইনডোর মেটাল ক্ল্যাড মিডিয়াম ভোল্টেজ সুইচগিয়ার

পণ্যের মডেল

প্রধান প্রযুক্তিগত পরামিতি

কাজের শর্ত

1. পরিবেষ্টিত বায়ু তাপমাত্রা: সর্বোচ্চ +40 °C, সর্বনিম্ন -15 °C।

2. আপেক্ষিক আর্দ্রতা: দৈনিক গড় ≤95% একটি সংশ্লিষ্ট দৈনিক গড় জলীয় বাষ্পের চাপ 2.2 কেপিএ-এর বেশি নয়; মাসিক গড় ≤90 % একটি অনুরূপ মাসিক গড় জলীয় বাষ্পের চাপ 1.8 KPa এর বেশি নয়।

3. উচ্চতা: সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি নয়।

4. ভূমিকম্পের তীব্রতা: 8 মাত্রার বেশি নয়।

5. আশেপাশের বায়ু ক্ষয়কারী বা দাহ্য গ্যাস, জলীয় বাষ্প বা অনুরূপ এজেন্ট দ্বারা উল্লেখযোগ্য দূষণ থেকে মুক্ত হতে হবে।

6. ইনস্টলেশন সাইট গুরুতর কম্পন থেকে মুক্ত হতে হবে.

7. যদি অপারেটিং শর্তগুলি GB3906-এ উল্লিখিত স্বাভাবিক সীমা অতিক্রম করে, ব্যবহারকারী এবং আমাদের কোম্পানি পারস্পরিকভাবে পরামর্শের মাধ্যমে প্রয়োজনীয় বিধানগুলিতে সম্মত হবে।

ড্রআউট মেটাল-এনক্লোজড সুইচগিয়ার কি?

KYN28-12 11KV ইনডোর মেটাল ক্ল্যাড মিডিয়াম ভোল্টেজ সুইচগিয়ার হল একটি বৈদ্যুতিক ডিভাইস যা সার্কিট ব্রেকার ট্রাক সুইচগিয়ারের মাঝের বগিতে ইনস্টল করা আছে। পুরো ঘেরটি ধাতব পার্টিশন দ্বারা চারটি স্বাধীন বগিতে বিভক্ত:

1. ব্রেকার কম্পার্টমেন্ট (মাঝখানে):ভ্যাকুয়াম সার্কিট ব্রেকার ট্রাক (যেমন, VS1 বা VD4) আছে। ট্রাকের তিনটি অবস্থান রয়েছে: পরিষেবা, পরীক্ষা/বিচ্ছিন্নতা এবং সরানো। এটিকে সহজেই ভিতরে/আউট করা যেতে পারে, সুবিধাজনক রক্ষণাবেক্ষণের অনুমতি দেয়-ব্রেকার প্রতিস্থাপনের জন্য পুরো প্যানেলটিকে ডি-এনার্জাইজ করার প্রয়োজন হয় না।

2. বাসবার বগি:উপরের পিছনের অংশে অবস্থিত। প্রধান বাসবার এবং শাখা বাসবার রয়েছে যা একাধিক সুইচগিয়ার প্যানেলকে সংযুক্ত করে।

3. তারের বগি:নীচের পিছনের অংশে অবস্থিত। আউটগোয়িং ক্যাবল, সার্জ অ্যারেস্টার এবং আর্থিং সুইচ সংযোগের জন্য ব্যবহৃত হয়।

4. লো-ভোল্টেজ (ইনস্ট্রুমেন্ট) বগি:সামনের উপরের অংশে অবস্থিত। ঘর সুরক্ষা রিলে (মাইক্রোকম্পিউটার-ভিত্তিক), যন্ত্র, নির্দেশক আলো, এবং অন্যান্য গৌণ উপাদান।

পর্যবেক্ষণ জানালা:প্রতিটি বগি সম্পূর্ণরূপে আর্থযুক্ত ধাতব পার্টিশন দ্বারা পৃথক করা হয়, কার্যকরভাবে একটি বগিতে অভ্যন্তরীণ আর্ক ফল্টকে পার্শ্ববর্তী বগিগুলিকে প্রভাবিত করা থেকে প্রতিরোধ করে। সামনের প্যানেলে ট্রাকের অবস্থান এবং বিচ্ছিন্ন যোগাযোগের অবস্থা দেখার জন্য পর্যবেক্ষণ উইন্ডো রয়েছে।

প্রধান উপাদান কনফিগারেশন

KYN28-12 প্রত্যাহারযোগ্য ধাতু-ঘেরা সুইচগিয়ারগুলির সুবিধাগুলি কী কী?

1. উচ্চ নির্ভরযোগ্যতা:শক্তিশালী অভ্যন্তরীণ চাপ সহ্য করার ক্ষমতা সহ ধাতু-পরিহিত নির্মাণ, নিরাপত্তা নিশ্চিত করে।

2. সহজ রক্ষণাবেক্ষণ:প্রত্যাহারযোগ্য নকশা - ব্রেকার প্রতিস্থাপন মাত্র কয়েক মিনিট সময় নেয়, উল্লেখযোগ্যভাবে বিভ্রাটের সময় হ্রাস করে।

3. পাঁচ-প্রতিরোধ ইন্টারলকস:যান্ত্রিক/বৈদ্যুতিক ইন্টারলকগুলি পাঁচ ধরনের ভুল-অপারেশন প্রতিরোধ করে (যেমন, লোড-ব্রেক স্যুইচিং নয়, লাইভ কম্পার্টমেন্টে কোনও দুর্ঘটনাজনিত প্রবেশ)।

4. উচ্চ প্রমিতকরণ:অনেক গার্হস্থ্য নির্মাতাদের দ্বারা পরিপক্ক উত্পাদন, ভাল খুচরা অংশ বিনিময়যোগ্যতা, কম সংগ্রহ এবং রক্ষণাবেক্ষণ খরচ।

5. নমনীয় কনফিগারেশন:ইনকামিং, আউটগোয়িং, মিটারিং, পিটি, বাস-টাই প্যানেল ইত্যাদি হিসাবে একত্রিত করা যেতে পারে, বিভিন্ন প্রধান সংযোগ স্কিমের সাথে খাপ খাইয়ে নেয়।

KYN28-12 ড্রআউট মেটাল-এনক্লোজড সুইচগিয়ার VS অন্যান্য সুইচগিয়ার

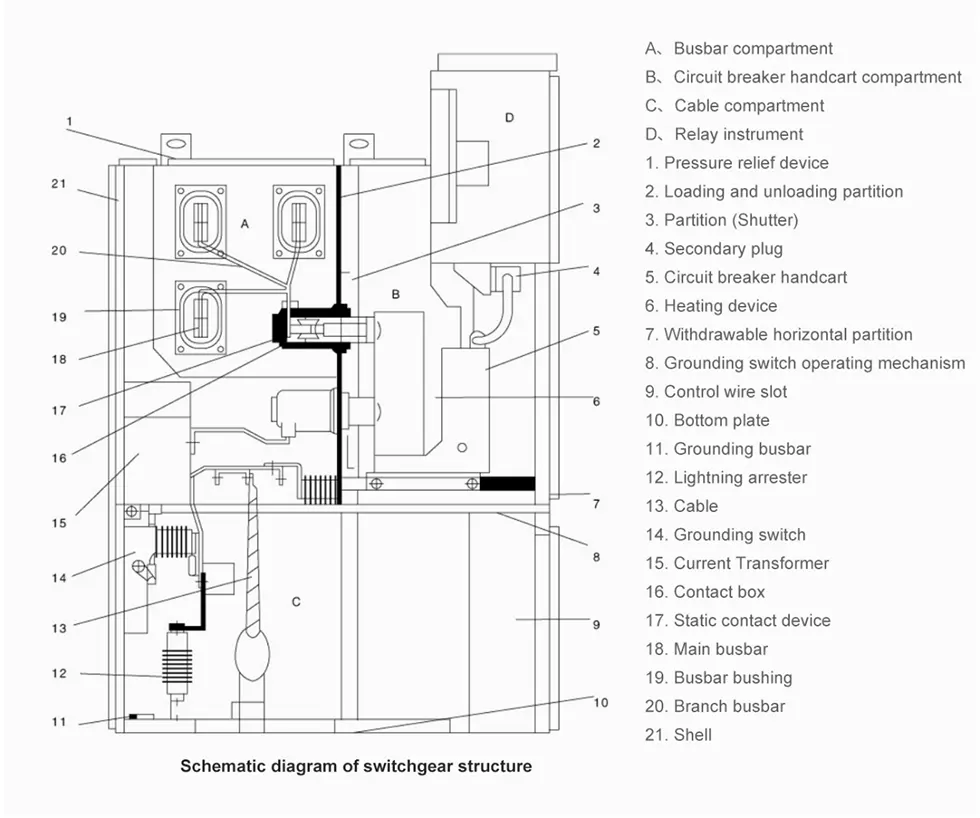

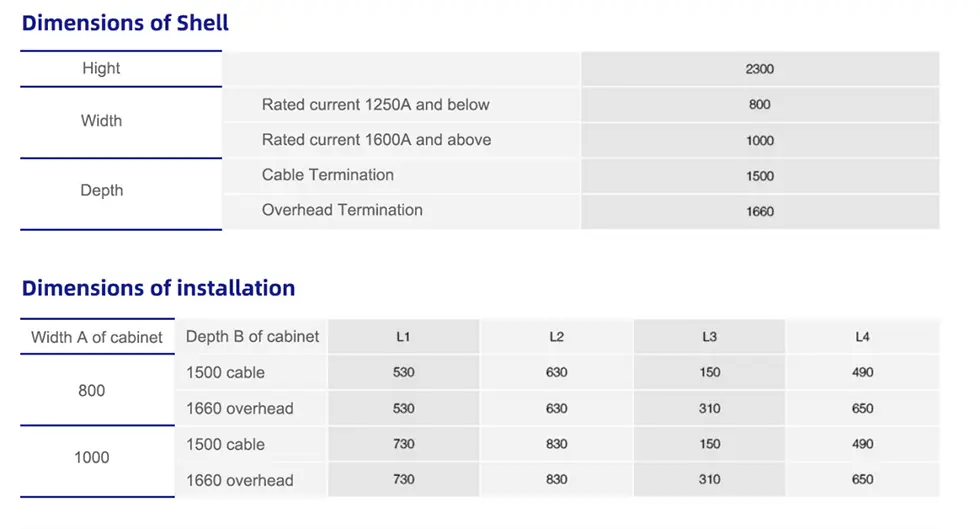

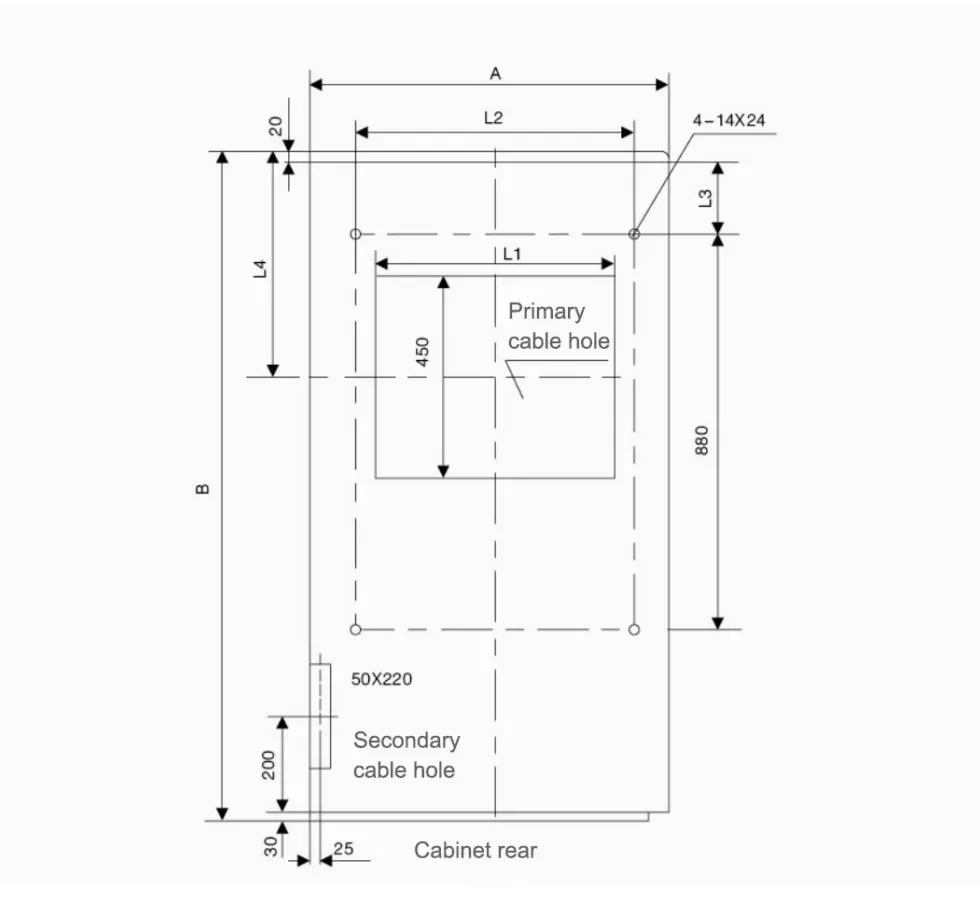

সুইচগিয়ার গঠন এবং ইনস্টলেশনের পরিকল্পিত চিত্র

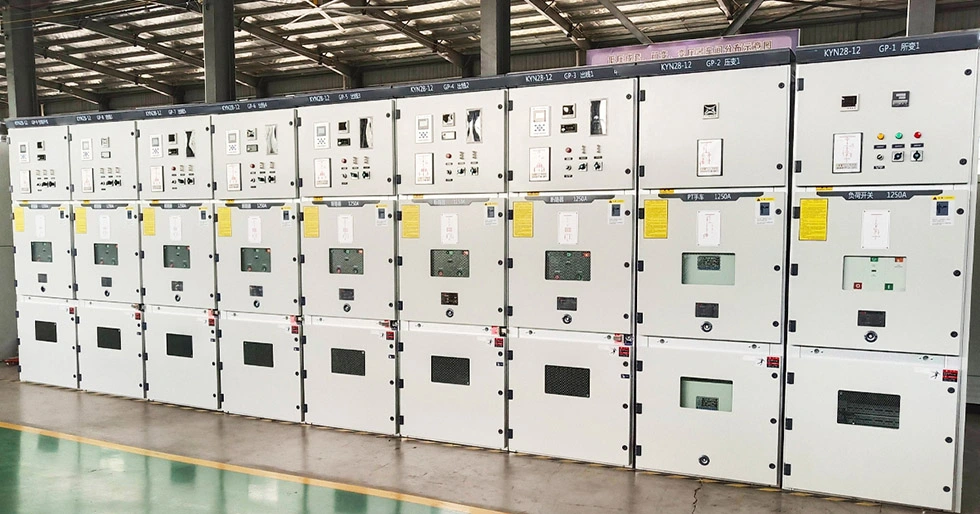

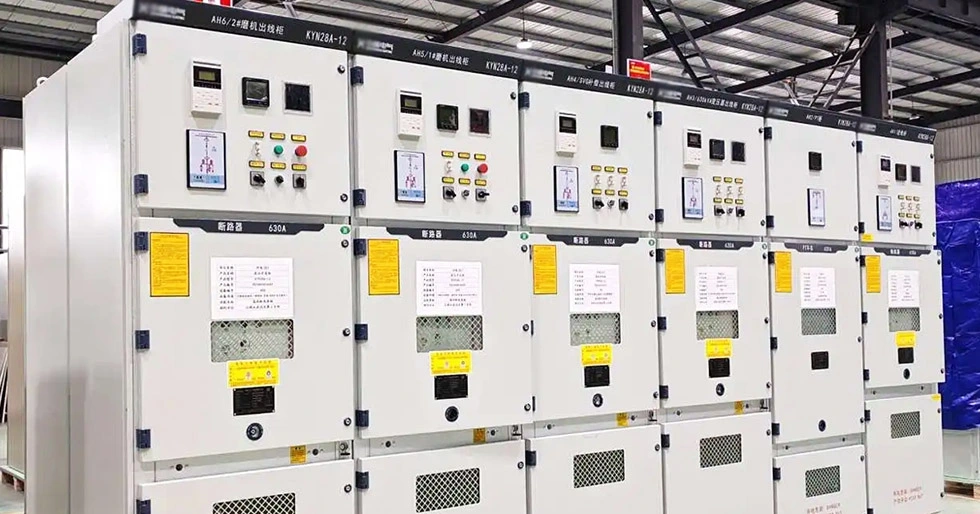

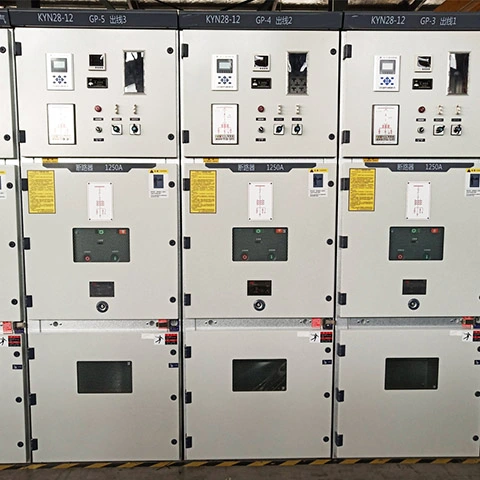

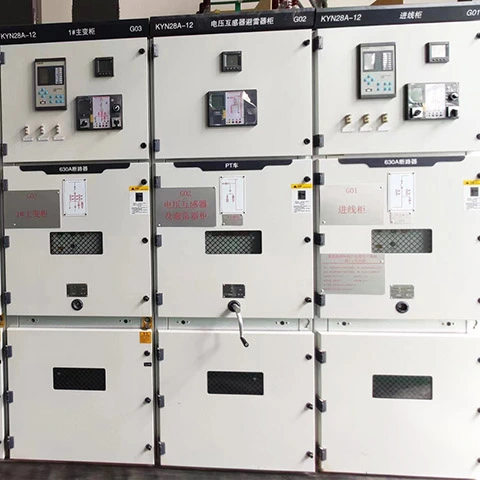

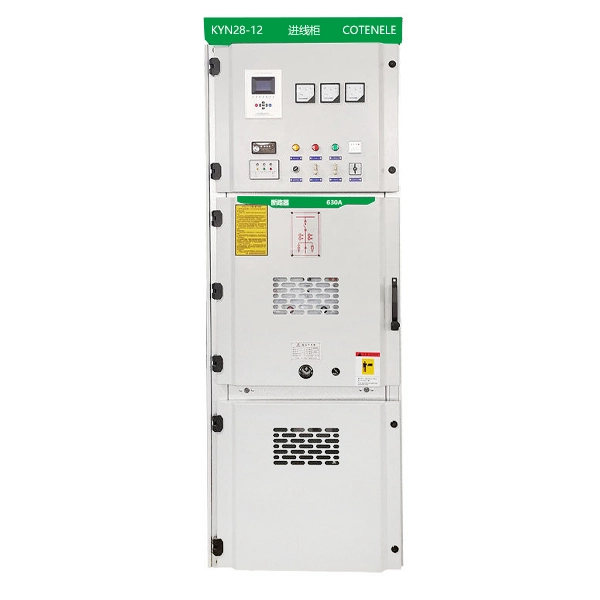

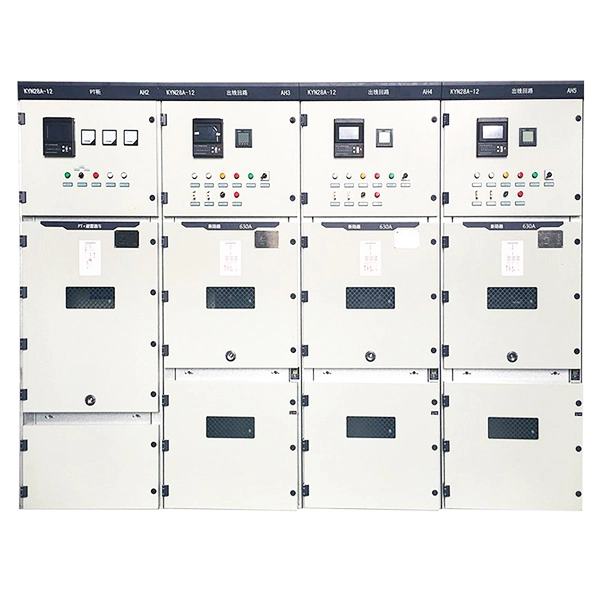

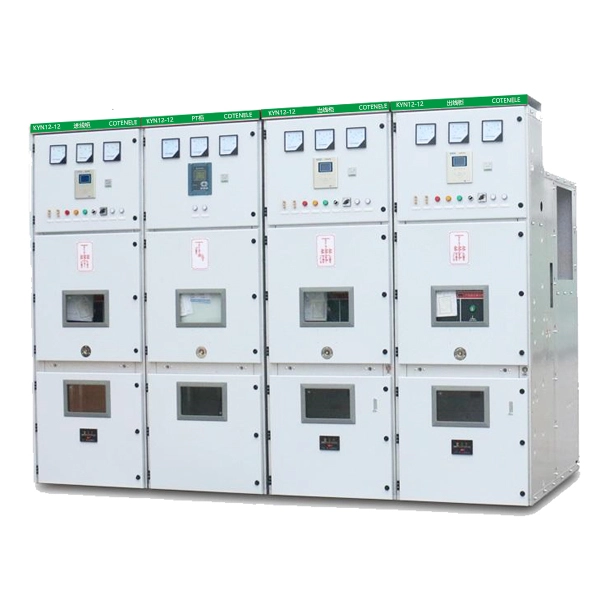

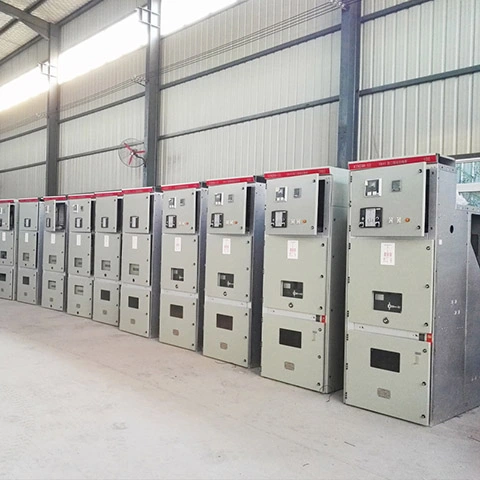

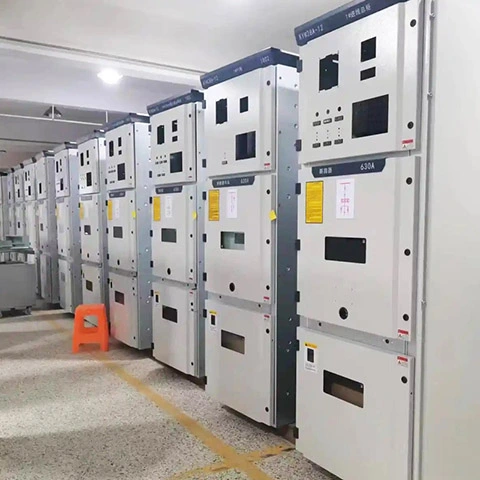

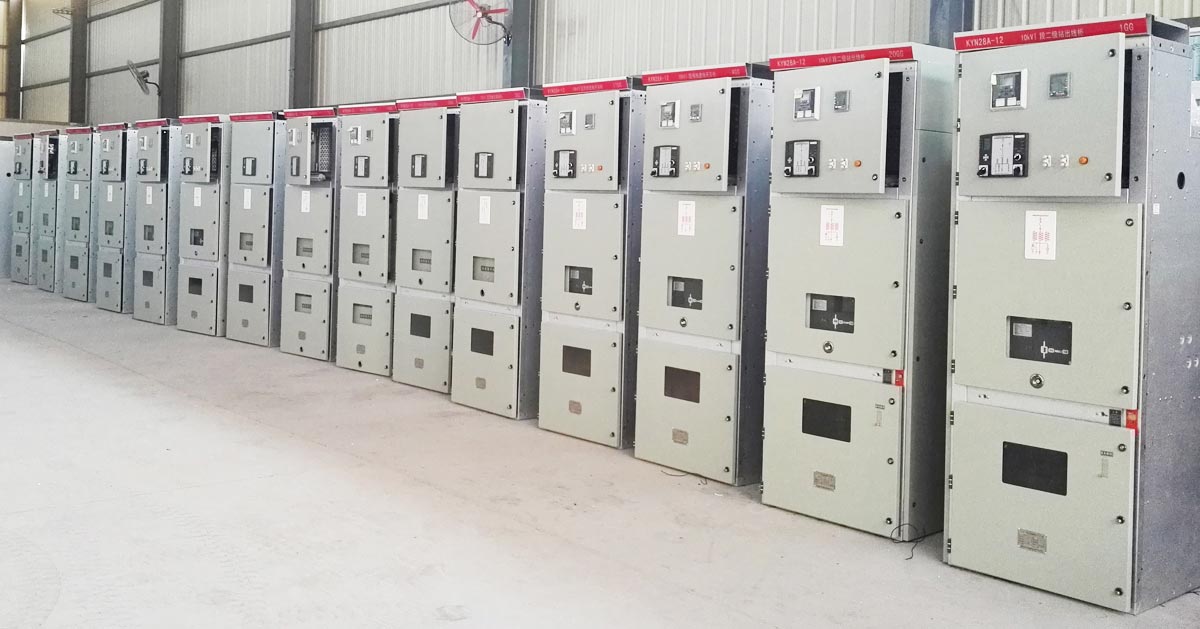

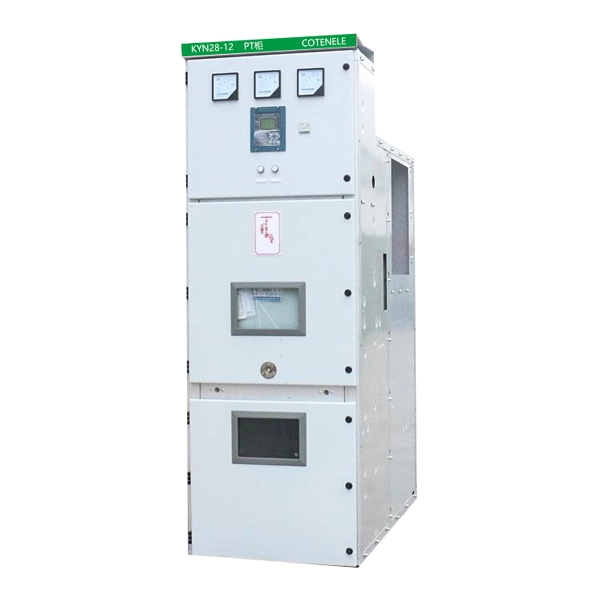

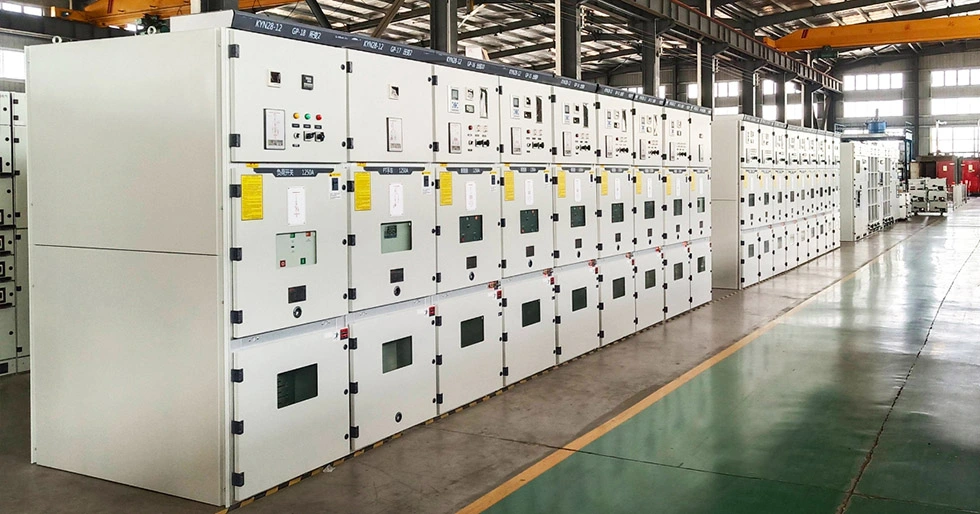

পণ্য প্রদর্শন
