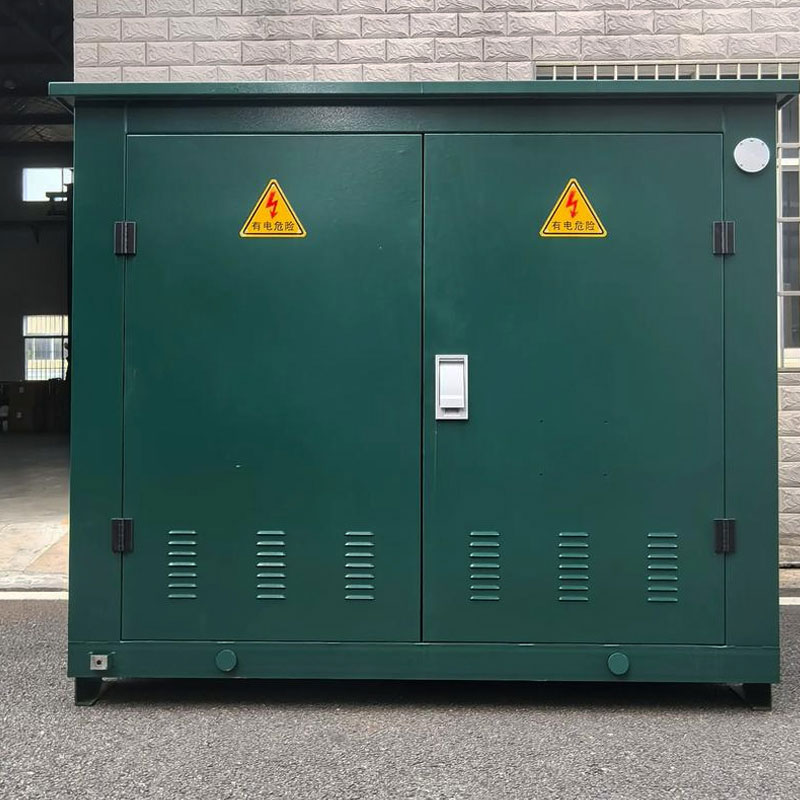

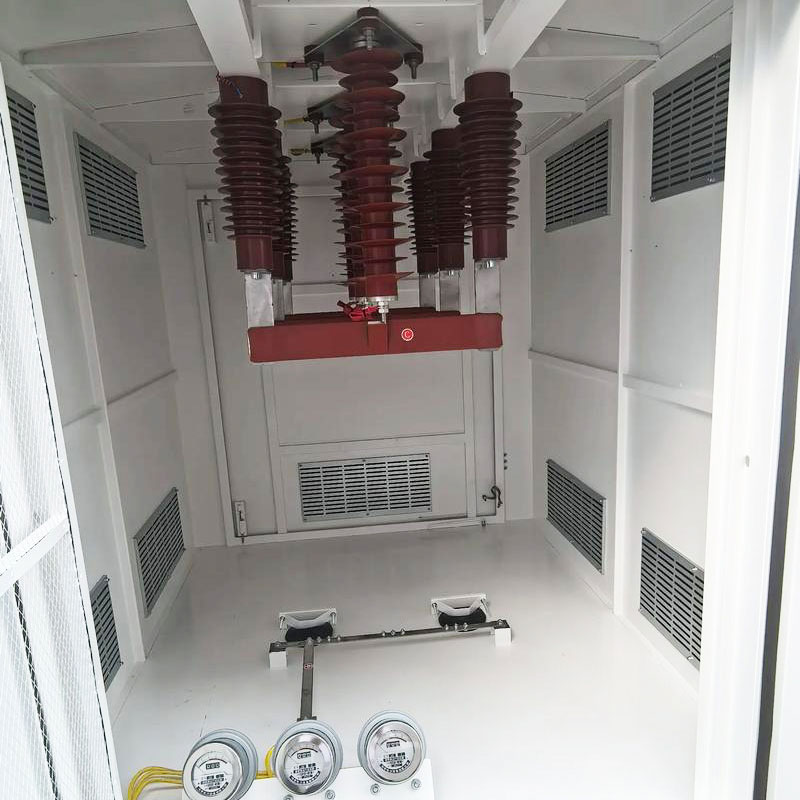

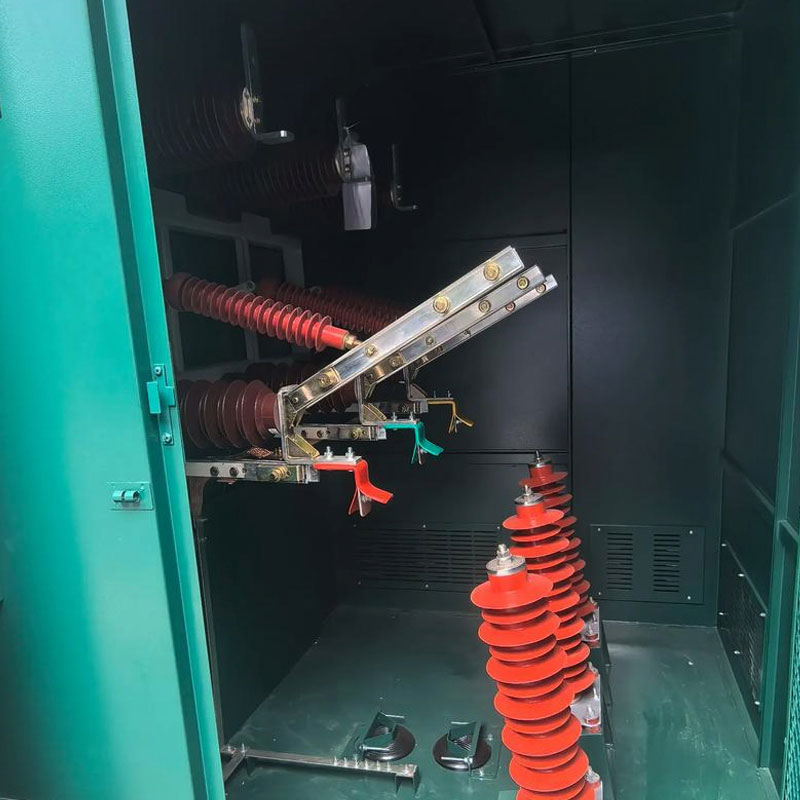

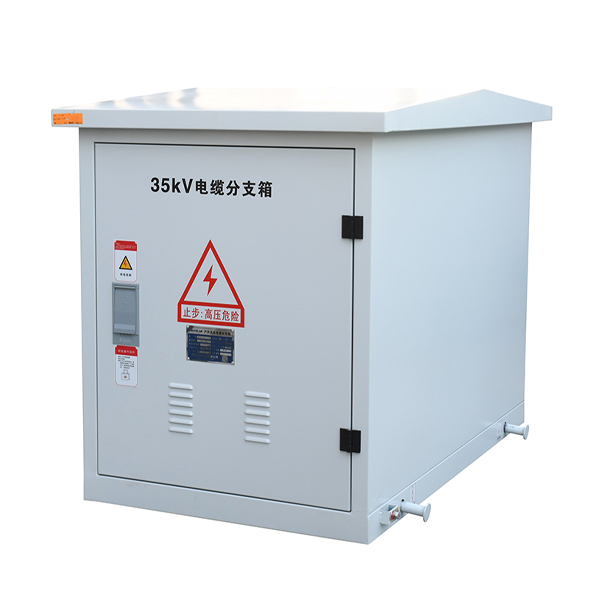

33KV বৈদ্যুতিক জয়েন্ট বক্স তারের বিতরণ সুইচগিয়ার

Cotenele হল চীনের সুপরিচিত বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারকদের মধ্যে একটি, আমাদের 33KV বৈদ্যুতিক জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ার হল 33kV ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্কে একটি বহুল ব্যবহৃত আউটডোর বা ইনডোর পাওয়ার ডিস্ট্রিবিউশন ডিভাইস৷ এর প্রাথমিক কাজ হল তারের লাইনগুলিতে বৈদ্যুতিক শক্তির শাখা স্থাপন, স্থানান্তর এবং সংমিশ্রণ সক্ষম করা, সেইসাথে (নির্দিষ্ট মডেলগুলিতে) লাইন বিভাজন এবং নিয়ন্ত্রণ। উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, এটি তারের লাইনগুলির জন্য একটি নোডাল পয়েন্ট হিসাবে কাজ করে, একটি প্রধান লাইন থেকে একাধিক বহির্গামী লাইনে আগত শক্তি বিতরণ করে, যার ফলে বিদ্যুৎ সরবরাহের ব্যয় বৃদ্ধি করে, প্রকল্পের ব্যয় বৃদ্ধি করে। নমনীয়তা এবং নির্ভরযোগ্যতা।

প্রধান প্রযুক্তিগত পরামিতি

পণ্য কাজের নীতি

33KV বৈদ্যুতিক জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ারের অপারেশন নীতিটি সমান্তরাল সার্কিটের বর্তমান বিভাজন কর্মের উপর ভিত্তি করে।

1. পাওয়ার ইনপুট: উচ্চ ভোল্টেজের তারগুলি আগত আনুষাঙ্গিকগুলির মাধ্যমে বৈদ্যুতিক শক্তির পরিচয় দেয় এবং বাক্সের ভিতরে বাসবার (তামার বার) বা SF6 সুইচগুলির আগত টার্মিনালগুলি সরবরাহ করে।

2. বাসবার সংগ্রহ: বাক্সের ভিতরে তিন-ফেজ বাসবারে বৈদ্যুতিক শক্তি সংগ্রহ করা হয়।

3. শাখা আউটপুট: একাধিক আউটগোয়িং কেবল একই ফেজ বাসবারের সাথে ক্যাবল ফিটিংস (বেসিক টাইপ) এর মাধ্যমে সংযুক্ত থাকে বা সুইচের বহির্গামী দিক থেকে (সুইচের ধরন) নিয়ে যায়।

4. সুরক্ষা এবং পর্যবেক্ষণ: অপারেশন চলাকালীন, লাইটনিং অ্যারেস্টার রিয়েল টাইমে ওভারভোল্টেজকে দমন করে; ভোল্টেজ সূচক এবং (ঐচ্ছিক) ফল্ট সূচক সার্কিটের অবস্থা পর্যবেক্ষণ করতে ব্যবহৃত হয়। লোড আইসোলেশন সুইচ দিয়ে সজ্জিত থাকলে, সার্কিট রক্ষণাবেক্ষণের সময় সংযোগ বিচ্ছিন্ন হতে পারে, একটি পরিষ্কার বিচ্ছিন্নতা বিন্দু তৈরি করে।

33KV বৈদ্যুতিক জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ারের কাজের সুযোগ

33kV ভোল্টেজ স্তর নির্ধারণ করে যে এই সরঞ্জামটি প্রধানত বড় শক্তি বিতরণ সিস্টেমে ব্যবহৃত হয়:

• আরবান কোর ডিস্ট্রিবিউশন নেটওয়ার্ক: 33 কেভি রিং মেইন বক্সের পরিপূরক হিসাবে, 33 কেভি বৈদ্যুতিক জয়েন্ট বক্সটি সাধারণত ব্যস্ত রাস্তা এবং বাণিজ্যিক কেন্দ্রগুলিতে একটি কেবল বিতরণ নেটওয়ার্ক নোড হিসাবে ব্যবহৃত হয়, যা জমির দখল হ্রাস করে।
• শিল্প ও খনির উদ্যোগ: কিছু বড় কারখানায়, ব্যবহারকারীরা মূল 33 কেভি সাবস্টেশন থেকে প্রতিটি ওয়ার্কশপের সাবস্টেশনগুলিতে 33 কেভি কেবল শাখা বাক্সের মাধ্যমে বিদ্যুৎ বিতরণ করতে পারেন।
• নবায়নযোগ্য শক্তি প্ল্যান্ট:

1. বায়ু শক্তি: বায়ু শক্তি কেন্দ্রগুলিতে, 33KV বৈদ্যুতিক জয়েন্ট বক্সগুলি একাধিক বায়ু টারবাইনের সংগ্রহের লাইনগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
2. সোলার পিভি: বড় ফোটোভোলটাইক পাওয়ার প্ল্যান্টে, মাঝারি ভোল্টেজ তারের শাখা বক্সটি 33 কেভি বক্স টাইপ ট্রান্সফরমার এবং তাদের মধ্যবর্তী লাইনগুলিকে সংযুক্ত করতে এবং স্টেপ-আপ সাবস্টেশনের সাথে সংযোগ করতে ব্যবহৃত হয়।

• পরিবহন এবং অবকাঠামো: 33kV তারের শাখা বাক্সগুলি হাইওয়ে, টানেল এবং বিমানবন্দরের মতো অবকাঠামো নির্মাণের জন্য পাওয়ার সিস্টেমে দীর্ঘ-দূরত্বের তারের লাইনগুলির জন্য মধ্যবর্তী স্থানান্তর এবং বিতরণ পয়েন্ট হিসাবেও ব্যবহৃত হয়।

33KV বৈদ্যুতিক জয়েন্ট বক্সের জন্য ব্যবহারের সতর্কতা

1. পরিবেশগত অভিযোজনযোগ্যতা:

• 1000 মিটারের উপরে উচ্চতায়, বাহ্যিক নিরোধক শক্তি হ্রাস বিবেচনা করুন; প্রস্তুতকারকের কাছে একটি মালভূমি ধরনের নকশা উল্লেখ করুন।
• উচ্চ লবণের স্প্রে বা উচ্চ আর্দ্রতার এলাকায়, 33KV বৈদ্যুতিক  জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ারের ঘেরটি 316L স্টেইনলেস স্টীল উপাদান দিয়ে তৈরি করা উচিত এবং ঘেরের আবরণকে ক্ষয়রোধী ব্যবস্থার সাথে উন্নত করা উচিত।

2. ওয়াটারপ্রুফিং এবং নিমজ্জন প্রতিরোধ: যদিও এই তারের শাখা বাক্সে উচ্চ স্তরের সুরক্ষা রয়েছে, যদি তারের ট্রেঞ্চ বা ফাউন্ডেশন পিটে জল জমে থাকে তবে এটি তারের আনুষাঙ্গিকগুলি দীর্ঘ সময়ের জন্য জলে ভিজিয়ে রাখতে পারে, যা ত্রুটির কারণ হতে পারে। অতএব, মসৃণ নিষ্কাশন নিশ্চিত করা প্রয়োজন।

3. মিসঅপারেশন প্রতিরোধ করুন: লোড আইসোলেশন সুইচ সহ 33KV বৈদ্যুতিক জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ারের জন্য, অপারেশন করার আগে সার্কিটের বর্তমান অবস্থা নিশ্চিত করা প্রয়োজন। লোড সংযোগ বিচ্ছিন্ন করার জন্য সুইচ রেট করা না হলে অনুগ্রহ করে সক্রিয় হলে সংযোগ বিচ্ছিন্ন করতে বা বন্ধ করবেন না।

4. গ্রাউন্ডিং প্রয়োজনীয়তা: 33KV বৈদ্যুতিক  জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ারের ঘের অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ডেড হতে হবে এবং তারের শিল্ডিং লেয়ারের গ্রাউন্ডিং তারের সংযোগ অবশ্যই সঠিক এবং মানসম্মত হতে হবে, যা কর্মীদের নিরাপত্তা নিশ্চিত করতে।

5. আর্দ্রতা প্রতিরোধ: 33KV এয়ার-ইনসুলেটেড বৈদ্যুতিক জয়েন্ট বক্স ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ার  (উন্মুক্ত কপার বার) এর জন্য, ঘনীভবনের কারণে ক্রিমিং বা শর্ট সার্কিট প্রতিরোধ করতে হিটিং এবং ডিহিউমিডিফিকেশন ডিভাইসগুলি অবশ্যই ইনস্টল করতে হবে।

কিভাবে ডান কেবল ডিস্ট্রিবিউশন সুইচগিয়ার নির্বাচন করবেন?

নির্বাচন করার সময় অনুগ্রহ করে নিম্নলিখিত প্রধান প্রযুক্তিগত পরামিতি এবং কনফিগারেশন নিশ্চিত করুন:

1. রেটেড ভোল্টেজ : ক্যাবল ডিস্ট্রিবিউশন সুইচগিয়ারের রেট করা ভোল্টেজ অবশ্যই 33KV/35kV এর সিস্টেমের নামমাত্র ভোল্টেজের সাথে মিলবে (সর্বাধিক ভোল্টেজ 40.5kV)

2. রেটেড কারেন্ট: একটি 33kV কেবল ডিস্ট্রিবিউশন সুইচগিয়ারের মূল বাসবারের রেট করা কারেন্ট সাধারণত 630A হয়, কিন্তু তারপরও আমাদের প্রকৃত লোড কারেন্টের উপর ভিত্তি করে উপযুক্ত কারেন্ট নির্বাচন করা উচিত। যদি উচ্চতর বর্তমানের প্রয়োজন হয়, অনুগ্রহ করে প্রথমে প্রস্তুতকারকের সাথে যোগাযোগ করুন এবং আপনার প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করুন।

3. সার্কিটের সংখ্যা: প্রয়োজনীয় লাইন কনফিগারেশন নির্ধারণ করুন, যেমন একটি ইনপুট এবং কতগুলি আউটপুট লাইন বা কতগুলি ইনপুট এবং কতগুলি আউটপুট লাইন।

4. সুইচ প্রয়োজন বা না:

• কম অপারেটিং ফ্রিকোয়েন্সি সহ খাঁটি তারের শাখার জন্য: একটি মৌলিক তারের শাখা বাক্স চয়ন করুন।
• ফল্ট আইসোলেশন, রিং নেটওয়ার্ক পাওয়ার সাপ্লাই বা আইসোলেশন পয়েন্টের রক্ষণাবেক্ষণের জন্য: একটি লোড আইসোলেশন সুইচ টাইপ ক্যাবল ব্রাঞ্চ বক্স বেছে নিন।

5. নিরোধক পদ্ধতি: উচ্চ নিরাপত্তা নিশ্চিত করতে এবং বহিরঙ্গন ব্যবহারের উপযোগী হতে একটি সম্পূর্ণরূপে উত্তাপযুক্ত এবং সম্পূর্ণরূপে সিল করা ইউরোপীয় শৈলী কেবল শাখা বক্স (প্রিফেব্রিকেটেড সিলিকন রাবার বা EPDM সংযোগকারী ব্যবহার করে) ব্যবহার করার পরামর্শ দেওয়া হয়।

6. শেল উপাদান: এটি সাধারণত বহিরঙ্গন ব্যবহারের জন্য স্টেইনলেস স্টীল তারের শাখা বক্স শেল ব্যবহার করার সুপারিশ করা হয়. অত্যন্ত ক্ষয়কারী এলাকার জন্য, 316 স্টেইনলেস স্টিলের শেল বেছে নিতে হবে।

7. অতিরিক্ত ফাংশন: ডিস্ট্রিবিউশন অটোমেশনের জন্য লাইটনিং অ্যারেস্টার সুরক্ষা, ফল্ট ইন্ডিকেটর বা বুদ্ধিমান পর্যবেক্ষণ (DTU/FTU ইন্টারফেস) প্রয়োজন কিনা তা নির্ধারণ করুন।

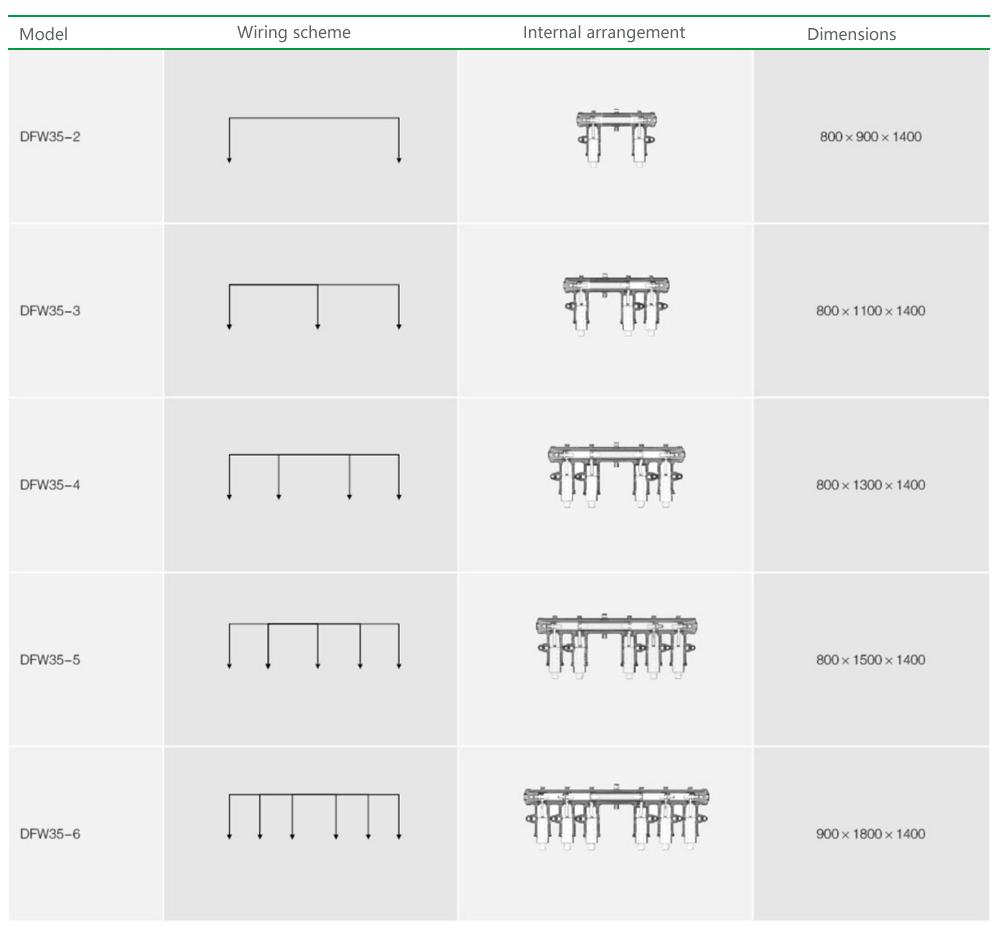

অর্ডার নম্বর ডায়াগ্রাম:

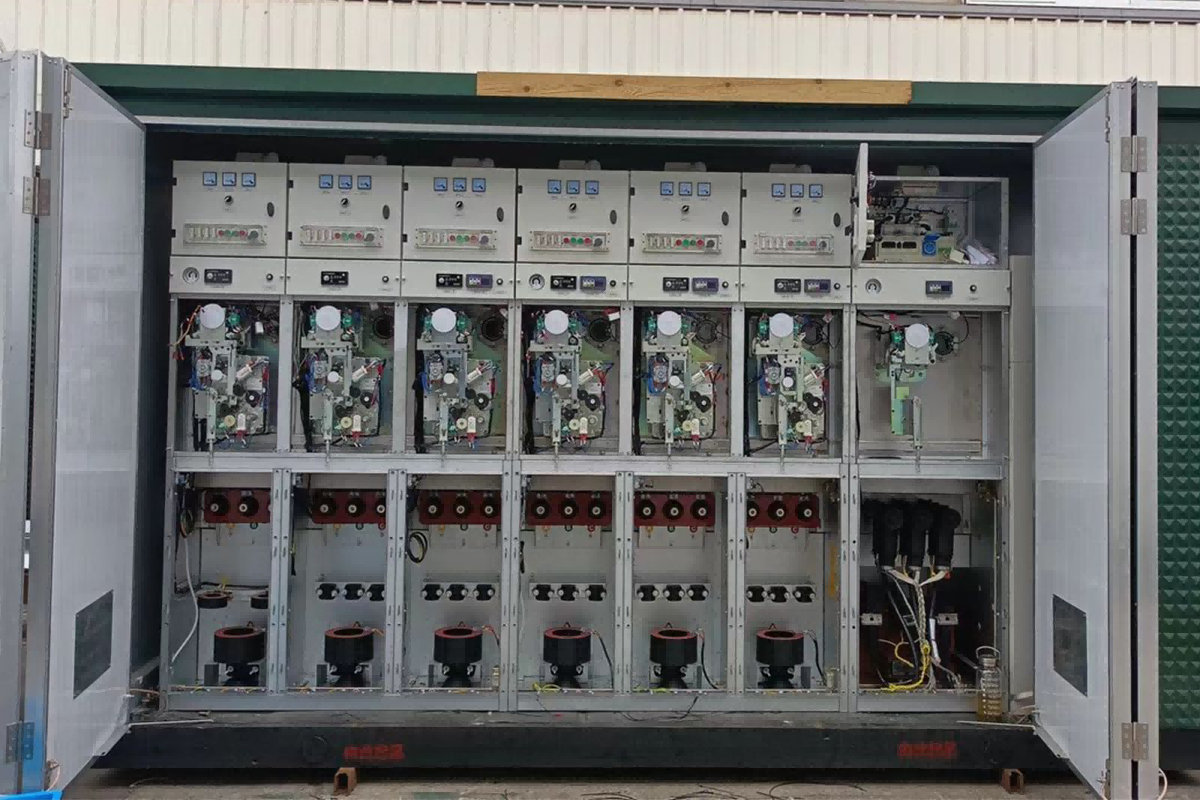

উৎপাদন কর্মশালা

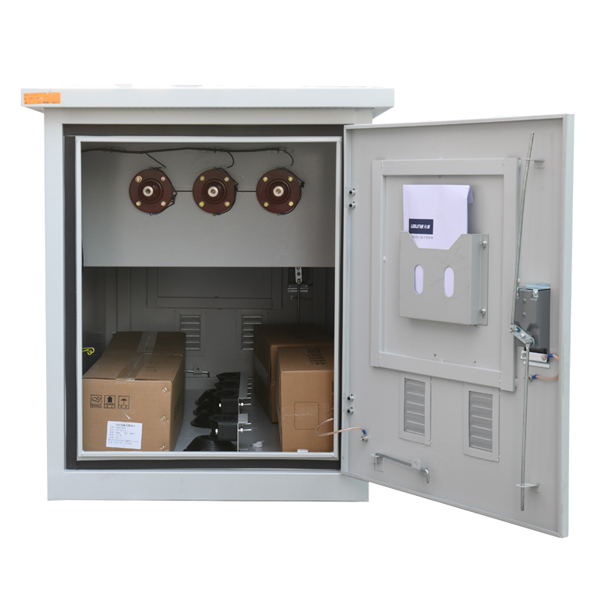

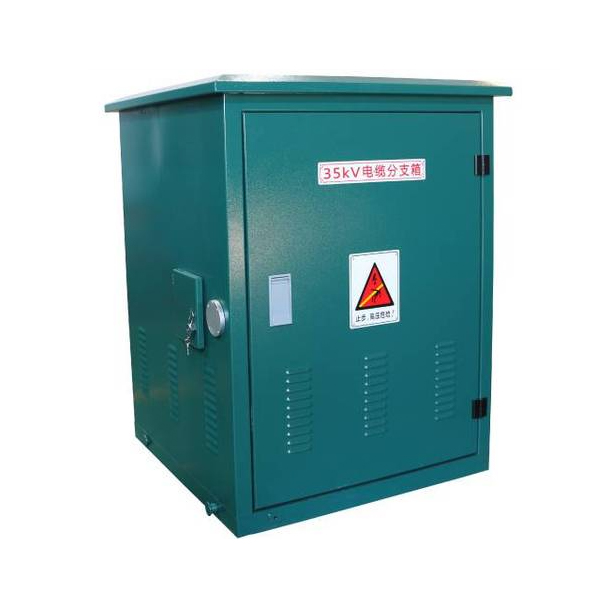

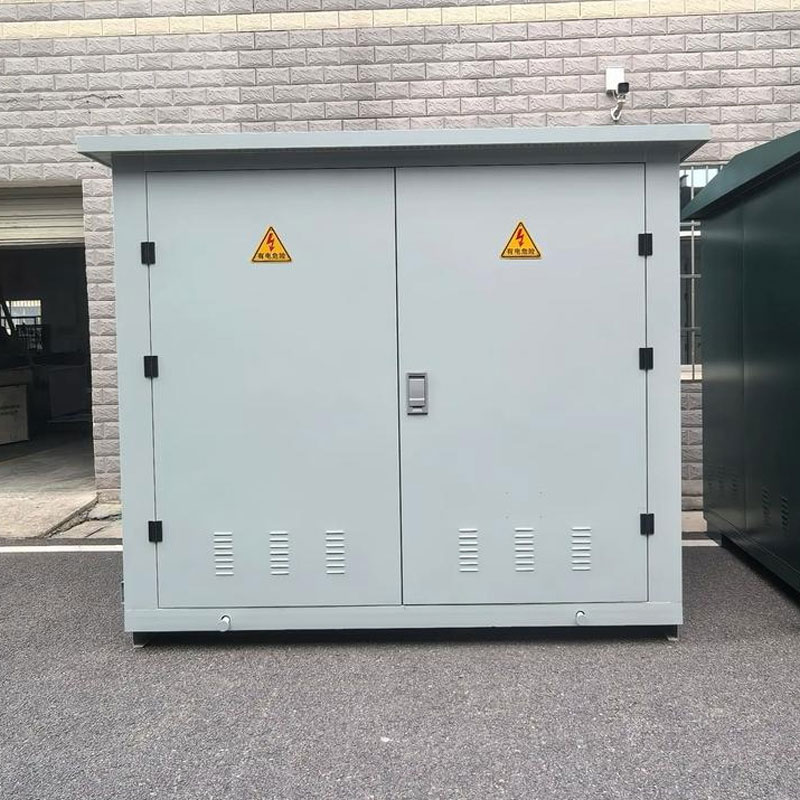

পণ্য প্রদর্শন
