আইইসি স্ট্যান্ডার্ড সহ চীন প্রস্তুতকারকের কাছ থেকে উচ্চ মানের পাওয়ার ট্রান্সফরমার

ট্রান্সফরমার কি?

ট্রান্সফরমার হল একটি বৈদ্যুতিক যন্ত্র যা বিকল্প কারেন্টের ভোল্টেজ পরিবর্তন করতে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে, সাধারণত সহস্টেপ-আপ এবং স্টেপ-ডাউন ট্রান্সফরমার. সেট-আপ এবং সেট-ডাউন ভোল্টেজের প্রক্রিয়ায় ট্রান্সফরমারগুলি তার ফ্রিকোয়েন্সি অপরিবর্তিত রাখবে, প্রাথমিক এবং সেকেন্ডারি উইন্ডিংগুলির মধ্যে বাঁক অনুপাতের পরিবর্তন করে। এর মূল অপারেটিং মেকানিজম হল যে যখন AC প্রাইমারি উইন্ডিং এর মধ্য দিয়ে প্রবাহিত হয়, তখন এটি কোরে একটি ভিন্ন চৌম্বক ক্ষেত্র তৈরি করে, যার ফলে সেকেন্ডারি ওয়াইন্ডিংয়ে একটি ইলেক্ট্রোমোটিভ ফোর্স প্রবর্তিত হয়, যার ফলে ভোল্টেজ এবং কারেন্টের মধ্যে রূপান্তর সক্ষম হয়: ভোল্টেজ ধাপে ধাপে কারেন্ট কমায়, স্টেপিং ডাউন, এবং মোট ভোল্টেজ ধারণক্ষমতা বৃদ্ধি করে। এই বৈশিষ্ট্যটি দূর-দূরত্বের পাওয়ার ডেলিভারিতে ট্রান্সমিশন ক্ষয়ক্ষতিকে ব্যাপকভাবে হ্রাস করা সম্ভব করে তোলে, পাশাপাশি ব্যবহারের সময় বিভিন্ন ডিভাইসের জন্য নিরাপদে অভিযোজিত ভোল্টেজ সরবরাহ করে। সাধারণ অ্যাপ্লিকেশনগুলি সাবস্টেশনগুলিতে দৈত্যাকার ট্রান্সফরমার, ইউটিলিটি খুঁটিতে বিতরণ ট্রান্সফরমার থেকে শুরু করে মোবাইল ফোন চার্জারের ভিতরে ক্ষুদ্র ট্রান্সফরমার পর্যন্ত। যাইহোক, এটি বিশেষভাবে লক্ষ্য করা প্রয়োজনএকটি ট্রান্সফরমার শুধুমাত্র বিকল্প কারেন্টের সাথে কাজ করে এবং সরাসরি কারেন্টকে রূপান্তর করতে পারে না.

ট্রান্সফরমারের কাজের নীতি কি?

একটি ট্রান্সফরমারের কাজের নীতির উপর ভিত্তি করেইলেক্ট্রোম্যাগনেটিক আবেশ আইন. যখন একটি এসি কারেন্ট প্রাইমারি উইন্ডিং এর মধ্য দিয়ে প্রবাহিত হয়, তখন এটি কোরে একটি বিকল্প চৌম্বকীয় প্রবাহ তৈরি করে। এই অল্টারনেটিং ফ্লাক্স একই সাথে প্রাথমিক এবং গৌণ উভয় উইন্ডিংকে সংযুক্ত করে, প্রতিটি উইন্ডিংয়ে একটি ইলেক্ট্রোমোটিভ ফোর্স (EMF) আনয়ন করে। এই ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের মাধ্যমে, ট্রান্সফরমার বৈদ্যুতিক শক্তি স্থানান্তর করে এবং ভোল্টেজকে রূপান্তরিত করে, দুটি উইন্ডিংয়ের মধ্যে শুধুমাত্র চৌম্বকীয় সংযোগ থাকে এবং সরাসরি বৈদ্যুতিক সংযোগ থাকে না।

ভোল্টেজ রূপান্তর সম্পর্ক হল:

U₁/U₂ = N₁/N₂ = k

যেখানে U₁, U₂ হল প্রাইমারি এবং সেকেন্ডারি ভোল্টেজ, N₁, N₂ হল উইন্ডিংয়ে বাঁকের সংখ্যা এবং k হল টার্ন অনুপাত। যখন মাধ্যমিকে প্রাথমিকের চেয়ে বেশি বাঁক থাকে, তখন ট্রান্সফরমারধাপ উপরেভোল্টেজ; যখন এটি কম বাঁক আছে, এটিধাপ নিচেভোল্টেজ

নির্মাণ এবং মূল উপাদান

একটি ট্রান্সফরমার প্রধানত যেমন সক্রিয় অংশ গঠিতকোর, উইন্ডিং, ইনসুলেশন এবং লিড, ট্যাঙ্ক, কুলিং সিস্টেম, প্রতিরক্ষামূলক ডিভাইস এবং বুশিং. কোর এবং উইন্ডিং যাকে কয়েলও বলা হয়, সবচেয়ে প্রয়োজনীয় উপাদান।

1. কোর (চৌম্বকীয় সার্কিট)

কোরটি চৌম্বকীয় পথ প্রদান করে এবং কোর পা (উল্লম্ব অংশ যার উপর উইন্ডিং মাউন্ট করা হয়) এবং জোয়াল (অনুভূমিক বিভাগ যা চৌম্বকীয় পথ বন্ধ করে) দ্বারা গঠিত। এডি কারেন্ট লস এবং হিস্টেরেসিস লস কমাতে, কোরটি সাধারণত স্ট্যাক করা থেকে তৈরি করা হয়সিলিকন ইস্পাত ল্যামিনেশন, একে অপরের থেকে অন্তরক বার্নিশ বা একটি অক্সাইড স্তর দিয়ে প্রলিপ্ত প্রতিটি. কোর কনফিগারেশন প্রধানত হয়কোর-টাইপ(উইন্ডিংগুলি মূল পায়ের চারপাশে, পাওয়ার ট্রান্সফরমারগুলিতে সাধারণ) এবংশেল-টাইপ(কোর উইন্ডিংগুলিকে ঘিরে থাকে, যার ফলে কম ফুটো ফ্লাক্স এবং উচ্চ যান্ত্রিক শক্তি, প্রায়শই নির্ভুল যন্ত্র এবং ছোট ডিভাইসগুলিতে ব্যবহৃত হয়)।

2. উইন্ডিংস (বৈদ্যুতিক সার্কিট)

Windings হল ট্রান্সফরমারের বৈদ্যুতিক সার্কিট, বিভক্তপ্রাইমারি উইন্ডিং এবং সেকেন্ডারি উইন্ডিং. এগুলি উচ্চ-শক্তির নিরোধক সহ তামা বা অ্যালুমিনিয়ামের তার দিয়ে তৈরি। উইন্ডিংগুলি সাধারণত কেন্দ্রীভূতভাবে সাজানো হয় (কোর পায়ের পাশে লো-ভোল্টেজ ওয়াইন্ডিং, বাইরের চারপাশে উচ্চ-ভোল্টেজ ওয়াইন্ডিং ক্ষত)। নিরোধক সম্পর্কে, আধুনিক তেল-নিমজ্জিত ট্রান্সফরমার বেশিরভাগই একটি ব্যবহার করেতেল-কাগজ বাধা যৌগিক নিরোধক সিস্টেমপ্রেসবোর্ড, তারের কাগজ, এবং ট্রান্সফরমার তেল গঠিত। প্রেসবোর্ডের পুরুত্ব সাধারণত 2-5 মিমি হয়, যা উচ্চ ভোল্টেজ স্তরের জন্য নির্ভরযোগ্য নিরোধক সক্ষম করে।

উপরোক্ত মূল ইলেক্ট্রোম্যাগনেটিক সিস্টেম বর্ণনা করে, এবং তেল-নিমজ্জিত ট্রান্সফরমারগুলির জন্য নিম্নলিখিত সহায়ক সিস্টেমগুলিও খুব গুরুত্বপূর্ণ:

ট্যাঙ্ক:একটি বাহ্যিক ধারক যা আয়রন কোর, উইন্ডিং এবং ট্রান্সফরমার তেল পূরণ করতে ব্যবহৃত হয়। বড় ক্ষমতার ট্রান্সফরমারগুলি সাধারণত তাপ অপচয় বাড়াতে বাহ্যিক রেডিয়েটার বা কুলিং পাইপ দিয়ে সজ্জিত থাকে।

ট্রান্সফরমার তেল:এটি একটি অন্তরক মাধ্যম (বাতাসের চেয়ে ভাল নিরোধক কর্মক্ষমতা সহ) এবং একটি শীতল মাধ্যম (ট্রান্সফরমার কোর এবং উইন্ডিং দ্বারা উত্পন্ন তাপ তেলের পরিচলনের মাধ্যমে তেল ট্যাঙ্কের প্রাচীরে স্থানান্তরিত হয়) উভয়ই কাজ করে। বিভিন্ন ঢালা পয়েন্ট অনুযায়ী, ট্রান্সফরমার তেল বিভিন্ন গ্রেড যেমন বিভক্ত করা হয়10, 25, এবং 45বিভিন্ন জলবায়ু অবস্থার সাথে খাপ খাইয়ে নিতে।

সংরক্ষক (তেল সার্জ ট্যাঙ্ক):পাইপ দ্বারা সংযুক্ত প্রধান জ্বালানী ট্যাঙ্কের উপরে একটি অনুভূমিক জ্বালানী ট্যাঙ্ক ইনস্টল করা হয়েছে। এটি একটি ডায়াফ্রামের মাধ্যমে বায়ু থেকে তেলকে আলাদা করে। তেলের প্রসারণ এবং তাপমাত্রা পরিবর্তনের সাথে সংকোচনের বৈশিষ্ট্যের উপর ভিত্তি করে, এটি উচ্চ তাপমাত্রায় তেল সংরক্ষণ করে এবং নিম্ন তাপমাত্রায় তেল সরবরাহ করে, যার ফলে তেল এবং বাতাসের মধ্যে যোগাযোগ হ্রাস করে এবং আর্দ্রতা শোষণ এবং বার্ধক্য রোধ করে।

বুশিংস:ট্রান্সফরমার কেসিংয়ের উত্তাপযুক্ত টার্মিনালের বাইরে সীসা উচ্চ এবং নিম্ন ভোল্টেজের তারগুলি; তারা বৈদ্যুতিক নিরোধক এবং যান্ত্রিক সহায়তা প্রদান করে।

প্রতিরক্ষামূলক ডিভাইস:লোড বা অফ লোড ট্যাপ চেঞ্জার, বুচার রিলে (গ্যাস রিলে), বিস্ফোরণ-প্রমাণ নিষ্কাশন পোর্ট (নিরাপত্তা নিষ্কাশন পোর্ট), ডিহাইড্রেশন রেসপিরেটর (সিলিকন রেসপিরেটর), তাপমাত্রা সংবেদনকারী উপাদান এবং সম্পর্কিত যন্ত্রগুলি সহ। এই ডিভাইসগুলি সাধারণত রিয়েল-টাইম পর্যবেক্ষণ এবং ব্যাপক সুরক্ষা প্রদান করতে পারে।

ট্রান্সফরমারের প্রকারভেদ

ট্রান্সফরমারগুলিকে নীচে কয়েকটি দিক দিয়ে শ্রেণীবদ্ধ করা যেতে পারে:

1. আবেদন অনুযায়ী

পাওয়ার ট্রান্সফরমার:পাওয়ার ট্রান্সফরমারগুলি প্রধানত ভোল্টেজ রূপান্তর এবং পাওয়ার সিস্টেমে পাওয়ার ট্রান্সমিশন/ডিস্ট্রিবিউশনের জন্য ব্যবহৃত হয়, যা সমস্ত ট্রান্সফরমারের 80% এর বেশি।

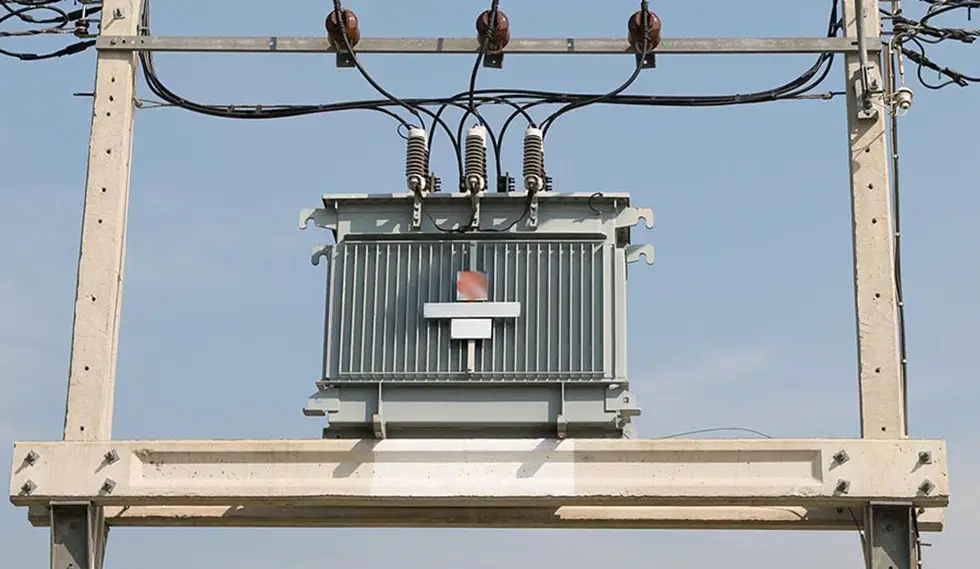

বিতরণ ট্রান্সফরমার:ডিস্ট্রিবিউশন ট্রান্সফরমারগুলি সাধারণত 35 কেভি (প্রধানত 10 কেভি/0.4 কেভি) এর নীচের ট্রান্সফরমারগুলিকে বোঝায় যা শেষ ব্যবহারকারীদের সরাসরি বিদ্যুৎ সরবরাহ করে।

বিশেষ ট্রান্সফরমার:ভোল্টেজ সহ্য করার জন্য টেস্ট ট্রান্সফরমার সহ, ইনস্ট্রুমেন্ট ট্রান্সফরমার (ভোল্টেজ ট্রান্সফরমার সহ, পরিমাপ এবং সুরক্ষার জন্য বর্তমান ট্রান্সফরমার), এসি থেকে ডিসির জন্য রেকটিফায়ার ট্রান্সফরমার, ইলেক্ট্রোলাইসিস, ইলেক্ট্রোপ্লেটিং, ডিসি ড্রাইভ, ফার্নেস ট্রান্সফরমার, মাইনিং ট্রান্সফরমার ইত্যাদির জন্য ব্যবহৃত হয়।

2. কুলিং এবং ইনসুলেশন মাঝারি অনুযায়ী

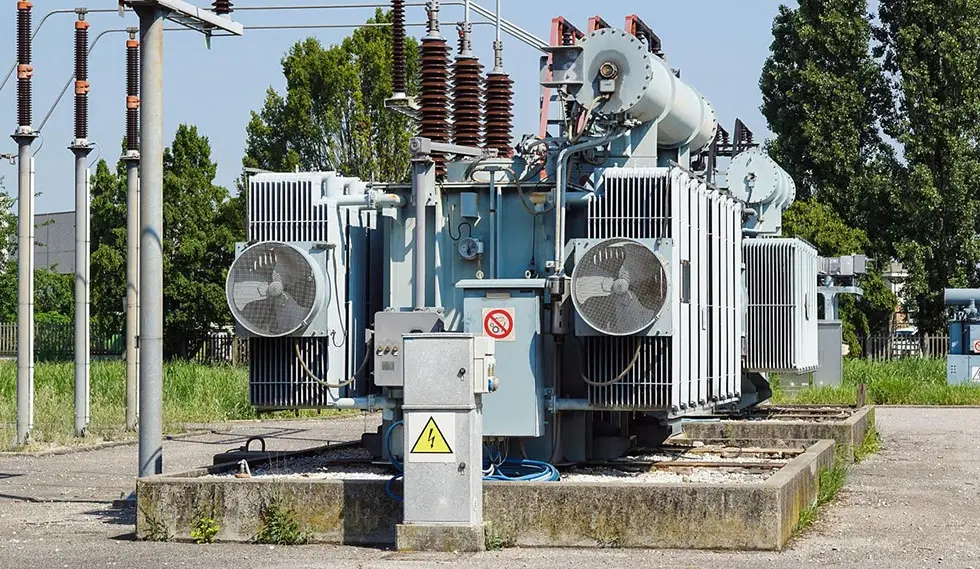

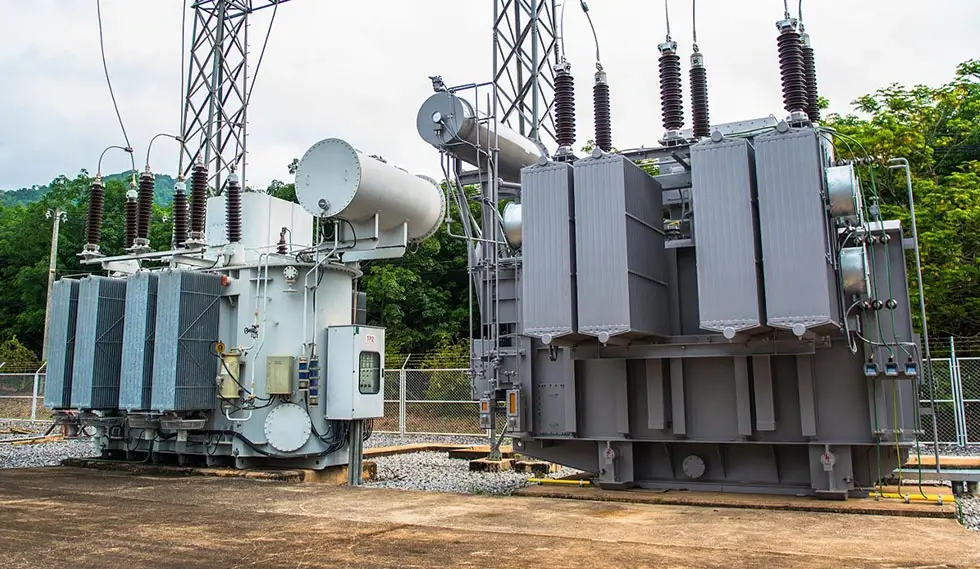

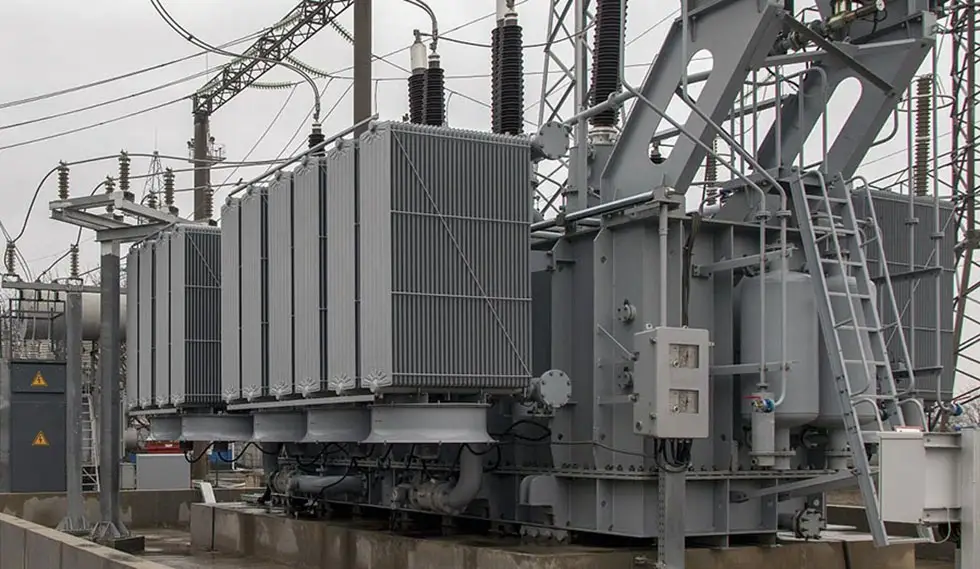

তেলে নিমজ্জিত ট্রান্সফরমার:তেল নিমজ্জিত ট্রান্সফরমার আয়রন কোর এবং উইন্ডিং সম্পূর্ণরূপে খনিজ নিরোধক তেলে নিমজ্জিত, যার চমৎকার তাপ অপচয় এবং নিরোধক কর্মক্ষমতা, উচ্চ দক্ষতা এবং তুলনামূলকভাবে কম খরচ রয়েছে। তেল নিমজ্জিত ট্রান্সফরমারগুলি বহিরঙ্গন সাবস্টেশন এবং শিল্প পার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, তবে তাদের আগুন এবং বিস্ফোরণ প্রতিরোধ ব্যবস্থা প্রয়োজন।

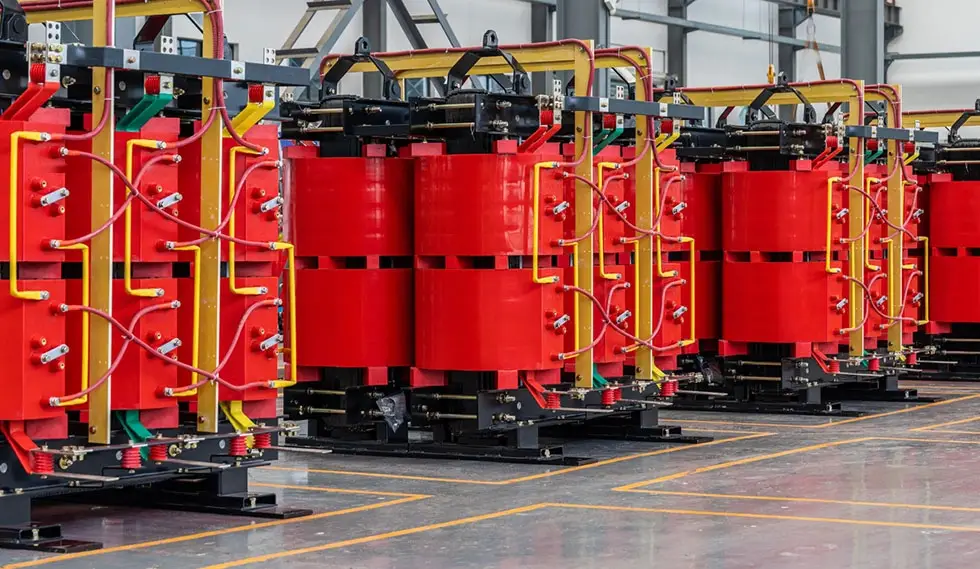

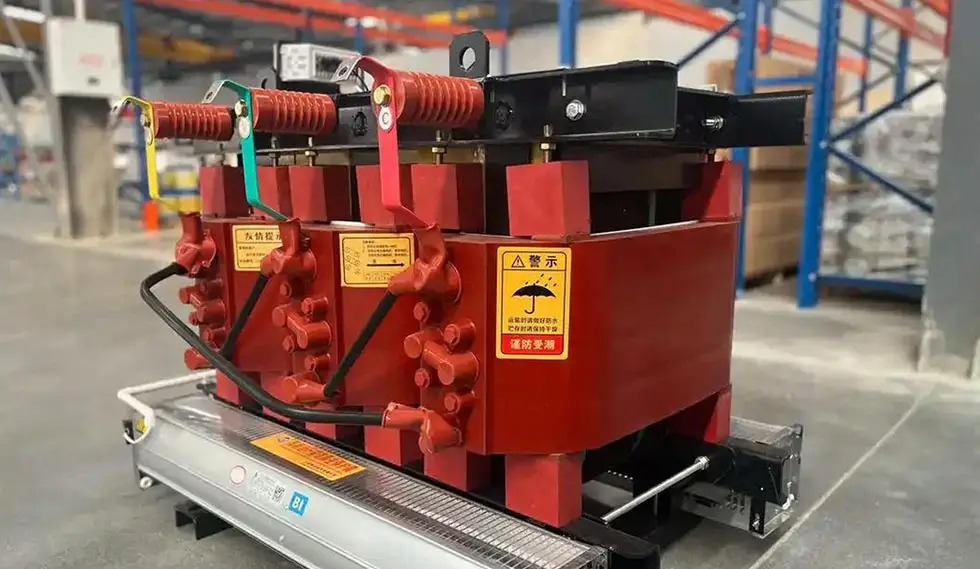

শুকনো ধরনের ট্রান্সফরমার:ড্রাই-টাইপ ট্রান্সফরমার লোহার কোর এবং উইন্ডিং তেলে নিমজ্জিত হয় না; তারা বায়ু বা কঠিন নিরোধক উপকরণ যেমন ইপোক্সি রজন ঢালাই ব্যবহার করে। ড্রাই-টাইপ ট্রান্সফরমারগুলি অগ্নি-প্রতিরোধী এবং ফুটো মুক্ত, কঠোর অগ্নি প্রতিরোধের বিধিবিধান সহ অভ্যন্তরীণ স্থানগুলির জন্য উপযুক্ত, যেমন উঁচু ভবন, ডেটা সেন্টার, শপিং মল এবং হাসপাতাল।

গ্যাস-অন্তরক ট্রান্সফরমার:গ্যাস-অন্তরক ট্রান্সফরমার বাজারে তুলনামূলকভাবে বিরল, এবং তারা সাধারণত SF₆ এর মতো সিন্থেটিক গ্যাসগুলিকে কুলিং এবং ইনসুলেশন মিডিয়া হিসাবে ব্যবহার করে, বিশেষ অপারেটিং অবস্থার জন্য উপযুক্ত।

3. windings সংখ্যা অনুযায়ী

দুই-ওয়াইন্ডিং ট্রান্সফরমার:দুই-ওয়াইন্ডিং ট্রান্সফরমার পাওয়ার সিস্টেমে বেশ সাধারণ, যেগুলির একটি উচ্চ (মাঝারি) ভোল্টেজ ওয়াইন্ডিং এবং একটি কম-ভোল্টেজ ওয়াইন্ডিং (একটি প্রাথমিক ওয়াইন্ডিং এবং একটি সেকেন্ডারি উইন্ডিং) রয়েছে।

তিন-ওয়াইন্ডিং ট্রান্সফরমার:একটি থ্রি-ওয়াইন্ডিং ট্রান্সফরমারের প্রতি ফেজে তিনটি উইন্ডিং থাকে, বিভিন্ন ভোল্টেজ লেভেলের সাথে সংযুক্ত থাকে (যেমন হাই-ভোল্টেজ সাইড, মিডিয়াম-ভোল্টেজ সাইড, লো-ভোল্টেজ সাইড)। এই ট্রান্সফরমারটি সাধারণত সাবস্টেশনগুলিতে ব্যবহৃত হয় যার জন্য একাধিক ভোল্টেজ স্তর প্রয়োজন।

4. কোর/উইন্ডিং কনফিগারেশন অনুযায়ী

কোর-টাইপ ট্রান্সফরমার:কোর-টাইপ ট্রান্সফরমারের ওয়াইন্ডিং আয়রন কোরের পা ঘিরে থাকে (লোহার কোরটি উইন্ডিং দ্বারা বেষ্টিত থাকে)। এই পণ্যটির একটি সাধারণ কাঠামো, কম খরচে এবং পাওয়ার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

শেল-টাইপ ট্রান্সফরমার:একটি শেল-টাইপ ট্রান্সফরমারের মূলটি উইন্ডিংকে ঘিরে থাকে (উইন্ডিং কোরকে ঘিরে থাকে)। এটিতে এই বৈশিষ্ট্যগুলি রয়েছে যেমন কম ফুটো প্রবাহ, উচ্চ যান্ত্রিক শক্তি এবং কমপ্যাক্ট আকার এবং সাধারণত নির্ভুল যন্ত্র এবং ছোট সরঞ্জামগুলিতে ব্যবহৃত হয়।

5. পর্যায় সংখ্যা অনুযায়ী

একক ফেজ ট্রান্সফরমার একক-ফেজ লোডের জন্য বা তিন-ফেজ গ্রুপ এবং তিন-ফেজ ট্রান্সফরমার গঠনের জন্য ব্যবহৃত হয়।

6. ভোল্টেজ নিয়ন্ত্রণ পদ্ধতি অনুযায়ী

অফ-সার্কিট (অফ-লোড) ট্যাপ চেঞ্জার (ডি-এনার্জাইজিং প্রয়োজন) এবং অন-লোড ট্যাপ চেঞ্জার (লোডের অধীনে স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ)।

7. বৈদ্যুতিক সংযোগের ধরন অনুযায়ী

বিচ্ছিন্ন (বিচ্ছিন্ন) ট্রান্সফরমার:আইসোলেশন ট্রান্সফরমারের প্রাথমিক উইন্ডিং এবং সেকেন্ডারি উইন্ডিং একে অপরের থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন হয়, শুধুমাত্র চৌম্বকীয় সংযোগের মাধ্যমে। এই ধরনের ট্রান্সফরমারের অত্যন্ত উচ্চ নিরাপত্তা রয়েছে এবং এটি সাধারণত বৈদ্যুতিক শক এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ রোধ করতে চিকিৎসা সরঞ্জাম এবং নির্ভুল যন্ত্রগুলিতে ব্যবহৃত হয়।

অটোট্রান্সফরমার:চৌম্বকীয় সংযোগ এবং সরাসরি বৈদ্যুতিক সংযোগ উভয়ই থাকা, প্রাথমিক এবং মাধ্যমিক বায়ুর একটি অংশ ভাগ করে নেয়। কমপ্যাক্ট, ছোট আকার, কম ক্ষতি, কিন্তু প্রাথমিক এবং মাধ্যমিক মধ্যে কোন বিচ্ছিন্নতা নেই। মোটর স্টার্টিং এবং ভোল্টেজ নিয়ন্ত্রণের জন্য ব্যবহৃত হয় (যেমন, ল্যাবরেটরি ভ্যারিয়েক)।

কিভাবে পাওয়ার ট্রান্সফরমার শ্রেণীবদ্ধ করা হয়?

রেটেড ক্যাপাসিটি (Sn, kVA বা MVA)একটি ট্রান্সফরমার রেটেড ভোল্টেজ এবং কারেন্টে ক্রমাগত যে আপাত শক্তি সরবরাহ করতে পারে। এটি একটি ট্রান্সফরমার নির্বাচন করার জন্য সবচেয়ে গুরুত্বপূর্ণ পরামিতি। চাইনিজ ক্যাপাসিটি গ্রেডগুলি R10 সিরিজ অনুসরণ করে, 1.26 ফ্যাক্টর (100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 kVA, ইত্যাদি) দ্বারা বৃদ্ধি পাচ্ছে। একটি যুক্তিসঙ্গত ক্ষমতা নির্বাচন প্রথমে সর্বাধিক যৌগিক লোড গণনা করে, তারপর পরবর্তী উচ্চ ক্ষমতা বেছে নেয় যাতে লোড ফ্যাক্টর প্রায় 60-70% হয়, দীর্ঘমেয়াদী নিরাপদ অপারেশন এবং অর্থনীতি উভয়ই নিশ্চিত করে।

রেটেড ভোল্টেজ (kV):প্রাথমিক ভোল্টেজ গ্রিড ভোল্টেজের সাথে মেলে; সেকেন্ডারি ভোল্টেজ সাধারণত লো-সাইড বাস ভোল্টেজের (ইম্পিডেন্স ভোল্টেজ এবং ক্ষমতার উপর নির্ভর করে) থেকে 5% বা 10% বেশি হয় যাতে লাইন ভোল্টেজ ড্রপের ক্ষতিপূরণ হয় এবং শেষ-ব্যবহারকারীর ভোল্টেজের গুণমান নিশ্চিত করা যায়।

শর্ট-সার্কিট প্রতিবন্ধকতা (ইম্পিডেন্স ভোল্টেজ, ইউকে%):সেকেন্ডারি শর্ট সার্কিট হলে সেকেন্ডারির ​​মাধ্যমে রেট করা কারেন্ট সঞ্চালনের জন্য প্রয়োজনীয় প্রাথমিক ভোল্টেজের শতাংশ। এটি একটি সমালোচনামূলক বৈশিষ্ট্য যা শর্ট-সার্কিট বর্তমান স্তর এবং ভোল্টেজ নিয়ন্ত্রণকে প্রভাবিত করে।

নো-লোড লস (Po, kW):রেটেড ফ্রিকোয়েন্সি এবং রেটেড ভোল্টেজে একটি ওপেন-সার্কিট অবস্থায় একটি ট্রান্সফরমারের গৌণ দিক থেকে ব্যবহৃত সক্রিয় শক্তি প্রধানত মূল ক্ষতি (চৌম্বকীয় ক্ষতি) দ্বারা গঠিত, যা উত্পাদন গুণমান এবং সিলিকন ইস্পাত উপাদানের বৈশিষ্ট্যের উপর নির্ভর করে। যদি উচ্চ-পারফরম্যান্স সিলিকন ইস্পাত এবং ত্রি-মাত্রিক ক্ষত কোর ব্যবহার করা হয়, নো-লোড ক্ষতি উল্লেখযোগ্যভাবে হ্রাস করা যেতে পারে।

লোড লস (Pk, kW):মাধ্যমিক শর্ট-সার্কিট এবং প্রাইমারিতে রেট কারেন্ট প্রবাহিত হলে সক্রিয় শক্তি খরচ হয়। এটি প্রধানত উইন্ডিংয়ে তামার ক্ষয় নিয়ে গঠিত এবং লোড ফ্যাক্টরের বর্গক্ষেত্রের সমানুপাতিক।

দক্ষতা (η):আউটপুট সক্রিয় শক্তি ইনপুট সক্রিয় শক্তি দ্বারা ভাগ। বড় পাওয়ার ট্রান্সফরমারগুলির খুব উচ্চ দক্ষতা রয়েছে; উদাহরণস্বরূপ, একটি 380 MVA/500 kV জেনারেটর স্টেপ-আপ ট্রান্সফরমার η ≥ 99.75% অর্জন করতে পারে।

ভেক্টর গ্রুপ (যেমন, Dyn11, Yyn0):উচ্চ- এবং নিম্ন-ভোল্টেজ উইন্ডিংগুলির সংযোগ পদ্ধতি (Y -- স্টার, D -- ডেল্টা, Z -- জিগজ্যাগ) এবং তাদের ফেজ স্থানচ্যুতি নির্দেশ করে। এটি সিস্টেম নিরপেক্ষ গ্রাউন্ডিং পদ্ধতি এবং শূন্য-ক্রম বর্তমান পথকে প্রভাবিত করে।

শীতল করার পদ্ধতি:যেমন, ONAN (Oil Natural Air Natural), ONAF (Oil Natural Air Forsed), OFWF (তেল ফোর্সড ওয়াটার ফোর্সড)। চার-অক্ষরের কোডগুলি শীতল করার মাধ্যম এবং সঞ্চালন পদ্ধতি নির্দিষ্ট করে (ON: তেল প্রাকৃতিক সঞ্চালন; OF: তেল বাধ্যতামূলক সঞ্চালন; OD: তেল নির্দেশিত বাধ্যতামূলক সঞ্চালন; AN: বায়ু প্রাকৃতিক; AF: বায়ু বাধ্য; WF: জল বাধ্যতামূলক)।

কিভাবে উপযুক্ত ট্রান্সফরমার নির্বাচন করবেন?

একটি উপযুক্ত ট্রান্সফরমার নির্বাচন করার সময়, রেট করা ক্ষমতা এবং ভোল্টেজের মাত্রা নির্ধারণ ছাড়া, নিম্নলিখিত বিষয়গুলিও বিবেচনা করা উচিত:

লোড বৈশিষ্ট্য:সাধারণ শিল্প এবং আবাসিক লোডের জন্য, আমরা সাধারণত স্ট্যান্ডার্ড ডুয়াল-ওয়াইন্ডিং পাওয়ার ট্রান্সফরমার ব্যবহার করি। যদি একাধিক ভোল্টেজ স্তরের প্রয়োজন হয়, একটি তিন-ওয়াইন্ডিং ট্রান্সফরমার নির্বাচন করা উচিত এবং প্রতিটি উইন্ডিংয়ের রেটেড ক্ষমতা যুক্তিসঙ্গতভাবে বরাদ্দ করা উচিত। কঠোর অগ্নি নিরাপত্তার প্রয়োজনীয়তা রয়েছে এমন জায়গাগুলির জন্য, যেমন ডেটা সেন্টার এবং উঁচু ভবন, শুকনো ধরনের ট্রান্সফরমারগুলিকে অগ্রাধিকার দেওয়া উচিত।

ইনস্টলেশন পরিবেশ:অগ্নিরোধী পার্টিশন সহ তেলে নিমজ্জিত ট্রান্সফরমারগুলি সাধারণত বহিরঙ্গন সাবস্টেশনগুলির জন্য পছন্দ করা হয়, যখন শুষ্ক-টাইপ ট্রান্সফরমারগুলি অভ্যন্তরীণ ব্যবহারের পরিবেশের জন্য পছন্দ করা উচিত।

ক্ষমতা সীমা:ইনডোর সাবস্টেশনে, একটি একক তেল-নিমজ্জিত ট্রান্সফরমারের সর্বোচ্চ ক্ষমতা 1250 কেভিএর বেশি হওয়া উচিত নয়; প্রিফেব্রিকেটেড সাবস্টেশনে, তেল-নিমজ্জিত ট্রান্সফরমারের সর্বোচ্চ ক্ষমতা 630 kVA এর বেশি হওয়া উচিত নয় এবং শুষ্ক-টাইপ ট্রান্সফরমারের ক্ষমতা 800 kVA এর বেশি হওয়া উচিত নয়।

ভোল্টেজ নিয়ন্ত্রণের প্রয়োজনীয়তা:বড় ভোল্টেজ ওঠানামা বা ঘন ঘন সমন্বয় সহ পরিবেশের জন্য, অন-লোড ট্যাপ চেঞ্জার সহ ট্রান্সফরমার প্রয়োজন; স্থিতিশীল ভোল্টেজ সহ অ্যাপ্লিকেশনগুলির জন্য, নো-লোড ট্যাপ চেঞ্জার সহ একটি ট্রান্সফরমার ব্যবহার করা যেতে পারে।

শক্তি দক্ষতা এবং পরিবেশগত প্রয়োজনীয়তা:শক্তি-সঞ্চয় নীতির কারণে, উচ্চ-দক্ষতা এবং শক্তি-সঞ্চয়কারী ট্রান্সফরমার পণ্যগুলি ধীরে ধীরে মূলধারার পছন্দ হয়ে উঠছে। বর্তমানে, 3D ক্ষত আয়রন কোর ট্রান্সফরমার (প্রথাগত স্তরিত লোহার কোরের তুলনায় 15%-25% কম লোড লস সহ) এবং নিরাকার অ্যালয় ট্রান্সফরমারের বাজার প্রতি বছর বৃদ্ধি পাচ্ছে।

বিশেষ অ্যাপ্লিকেশন:যখন ভোল্টেজ নিয়ন্ত্রণের প্রয়োজন হয়, তখন একটি অটোট্রান্সফরমার নির্বাচন করা উচিত; বৈদ্যুতিক নিরাপত্তার প্রয়োজনীয়তা বেশি হলে একটি বিচ্ছিন্ন ট্রান্সফরমার বেছে নেওয়া আরও উপযুক্ত।
