22KV মাঝারি ভোল্টেজ সুইচগিয়ার বৈদ্যুতিক প্রক্রিয়া

আধুনিক মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে, রিং প্রধান ইউনিটগুলি (RMUs) ব্যাপকভাবে উচ্চ উপলব্ধ এবং নির্ভরযোগ্য বিদ্যুৎ সরবরাহের জন্য ব্যবহৃত হয়। একটি আরএমইউ-এর মূল উপাদানগুলির মধ্যে একটি হল এর সার্কিট ব্রেকার অপারেটিং মেকানিজম, যা অবশ্যই দ্রুত এবং নিরাপদে বন্ধ এবং খোলার কাজগুলি সম্পাদন করতে সক্ষম হবে।

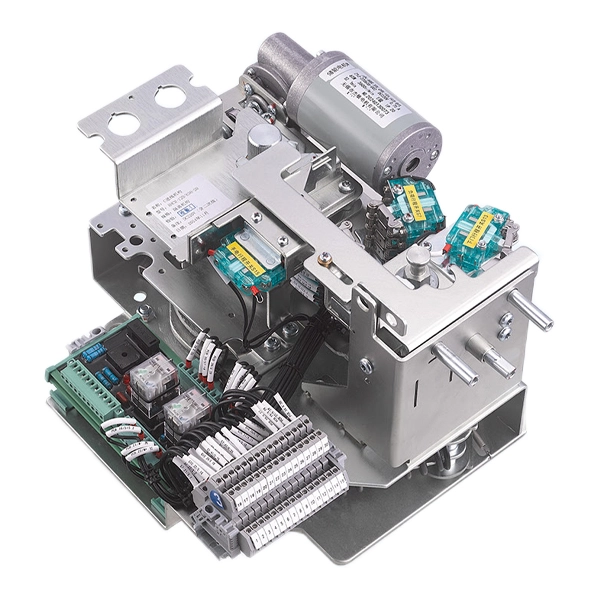

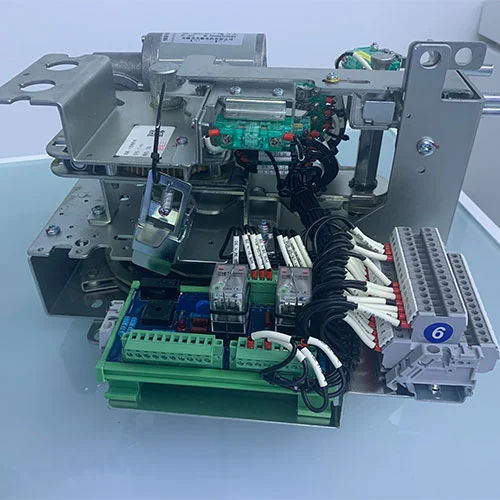

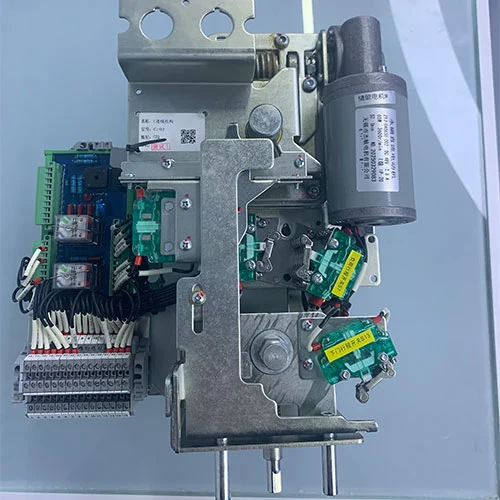

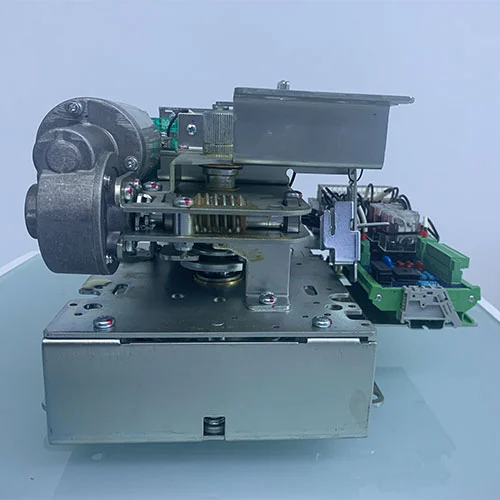

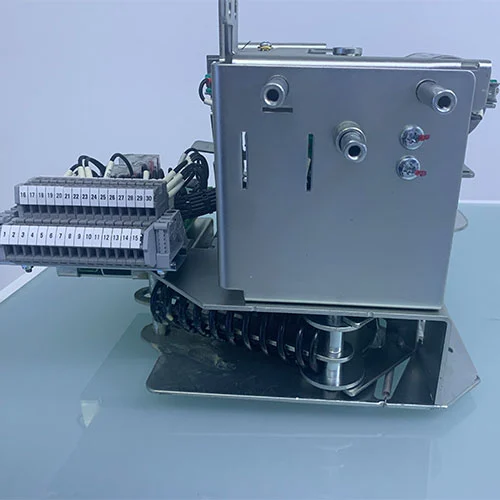

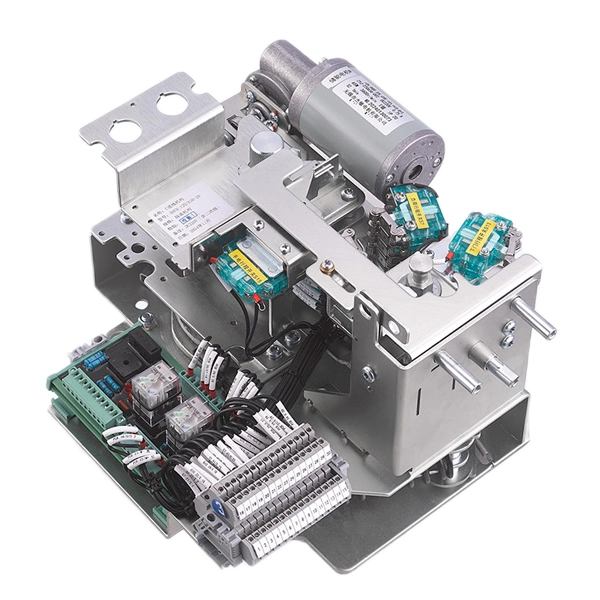

22kV মাঝারি ভোল্টেজ সুইচগিয়ার বৈদ্যুতিক প্রক্রিয়া বিশেষভাবে গ্যাস-অন্তরক বা বায়ু-অন্তরক RMU-এর আগত সার্কিট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি একটি এনার্জি-স্টোরেজ অপারেটিং মেকানিজম যা দুটি স্বাধীন স্প্রিং সিস্টেম নিযুক্ত করে: বন্ধ করার জন্য একটি টেনশন স্প্রিং এবং খোলার জন্য একটি কম্প্রেশন স্প্রিং।

ক্লোজিং স্প্রিং একটি হাতল (ম্যানুয়ালি) ঘুরিয়ে বা মোটর দ্বারা চালিত করে শক্তি সঞ্চয় করে; একবার ক্লোজিং ল্যাচ ট্রিগার হয়ে গেলে, বসন্ত অবিলম্বে শক্তি প্রকাশ করে।

ক্লোজিং অপারেশনের সময়, ওপেনিং স্প্রিং একই সাথে শক্তি সঞ্চয় করে এবং তারপরে একটি স্ট্যান্ডবাই অবস্থায় থাকে, পরবর্তী খোলার আদেশগুলিতে প্রতিক্রিয়া জানাতে প্রস্তুত।

মূল বৈশিষ্ট্য অন্তর্ভুক্ত

চার্জিং এবং ট্রিপিংয়ের জন্য ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন উভয় প্রকার।

প্রতিরক্ষামূলক কভার সহ পৃথক বোতাম প্যানেলে মাউন্ট করা, ধুলো প্রবেশ এবং অসাবধানতা রোধ করে।

ইন্টারলকিং ক্ষমতা যখন একটি বিচ্ছিন্ন প্রক্রিয়ার সাথে মিলিত হয়, নিরাপদ ক্রম নিয়ন্ত্রণ নিশ্চিত করে।

অটো-রিক্লোজিং ফাংশন (যখন প্রয়োজন হয়) এবং একাধিক অপারেশন এড়াতে অ্যান্টি-পাম্পিং লজিক।

পণ্যটি প্রাসঙ্গিক স্ট্যান্ডার্ড GB 1984-2014 (উচ্চ-ভোল্টেজ এসি সার্কিট ব্রেকার) এবং GB/T 1985-2023 (উচ্চ-ভোল্টেজ এসি সংযোগ বিচ্ছিন্নকারী এবং আর্থিং সুইচ) মেনে চলে।

মডেল

এই সংস্থার কাজের নীতি এবং অপারেটিং প্রক্রিয়াগুলি কী কী?

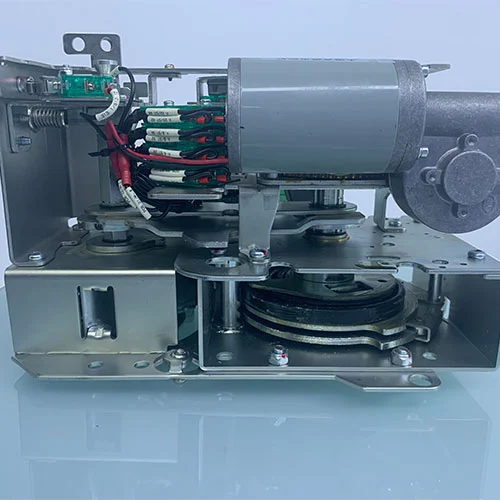

22KV মাঝারি ভোল্টেজ সুইচগিয়ার বৈদ্যুতিক প্রক্রিয়ার কাজের নীতি হল যান্ত্রিক শক্তির সঞ্চয় এবং দ্রুত মুক্তির উপর ভিত্তি করে।

শক্তি সঞ্চয়স্থান (চার্জিং)

ম্যানুয়াল চার্জিং: প্রক্রিয়াটির নীচের ডানদিকে অবস্থিত চার্জিং শ্যাফ্টে একটি ডেডিকেটেড হ্যান্ডেল ঢোকানো হয়। হাতল ঘড়ির কাঁটার দিকে ঘোরানো শ্যাফ্টকে ঘুরিয়ে দেয়, যা একটি গিয়ার বা ক্যাম সিস্টেমের মাধ্যমে ক্লোজিং স্প্রিংকে টান দেয়। যখন স্প্রিং "ওভার-সেন্টার" পয়েন্ট অতিক্রম করে, তখন এটি চার্জযুক্ত অবস্থানে আটকে থাকে, যার সাথে একটি শ্রবণযোগ্য "ক্লিক" এবং একটি ভিজ্যুয়াল সূচক থাকে (যেমন, একটি ঘূর্ণায়মান শ্যাফ্ট যা একটি মাইক্রোস্যুইচ সক্রিয় করে)।

বৈদ্যুতিক চার্জিং: যখন কন্ট্রোল ভোল্টেজ প্রয়োগ করা হয়, তখন বৈদ্যুতিক মোটর স্বয়ংক্রিয়ভাবে চার্জিং প্রক্রিয়া চালায় যতক্ষণ না ক্লোজিং স্প্রিং সম্পূর্ণভাবে উত্তেজনাপূর্ণ হয়। সেই সময়ে, মোটর সার্কিট একটি মাইক্রোসুইচ দ্বারা বিঘ্নিত হয়, এবং স্প্রিংটি আটকে থাকে, বন্ধের জন্য প্রস্তুত।

ক্লোজিং অপারেশন

ম্যানুয়াল ক্লোজিং: সবুজ বোতাম টিপলে (প্যানেলে একটি স্বচ্ছ কভার দ্বারা সুরক্ষিত) যান্ত্রিকভাবে ক্লোজিং ল্যাচটি ছেড়ে দেয়। টেনশন স্প্রিং দ্রুত শক্তি প্রকাশ করে, টাকুটিকে ঘোরাতে চালিত করে এবং সার্কিট ব্রেকার পরিচিতিগুলিকে বন্ধ অবস্থানে নিয়ে যায়। একই সময়ে, এই ক্রিয়াটি খোলার বসন্তকে সংকুচিত করবে, পরবর্তী খোলার জন্য শক্তি সঞ্চয় করবে।

বৈদ্যুতিক ক্লোজিং: ক্লোজিং কয়েল (সোলেনয়েড) কে শক্তি প্রদান করা একটি আর্মেচারকে টানে যা ক্লোজিং ল্যাচটি ছেড়ে দেয়, ম্যানুয়াল ক্লোজিংয়ের মতো একই যান্ত্রিক ক্রিয়া তৈরি করে। বন্ধ করার পরে, প্রক্রিয়াটি অবিলম্বে ক্লোজিং স্প্রিংকে পুনরায় চার্জ করা শুরু করতে পারে (যদি স্বয়ংক্রিয়ভাবে পুনরায় বন্ধ করা কনফিগার করা থাকে), তবে ব্রেকার খোলা না হওয়া পর্যন্ত এবং যথাযথ শর্ত পূরণ না হওয়া পর্যন্ত একটি ইন্টারলক দ্বিতীয় বন্ধ হওয়াকে বাধা দেয়।

ওপেনিং অপারেশন

ম্যানুয়াল খোলা: লাল বোতাম টিপে খোলার ল্যাচটি মুক্তি পায়। অ্যাকচুয়েটরের সংকোচন স্প্রিং এক্সটেনশনটি খোলে, পরিচিতিগুলিকে আলাদা করার জন্য অপারেটিং মেকানিজমকে চালিত করে।

বৈদ্যুতিক ওপেনিং: অপারেটিং মেকানিজমের খোলার কুণ্ডলী (ইলেক্ট্রোম্যাগনেট) সক্রিয় করুন, খোলার লকটি ট্রিগার করুন, খোলার স্প্রিং ছেড়ে দিন এবং সার্কিট ব্রেকারের সার্কিট সংযোগ বিচ্ছিন্ন করুন।

এই অপারেটিং মেকানিজমটিতে একটি যান্ত্রিক ইন্টারলক ডিভাইস রয়েছে যা একই সাথে বন্ধ এবং খোলার আদেশগুলিকে প্রতিরোধ করে এবং সার্কিট ব্রেকারটি পরিচালনা করার আগে আইসোলেশন সুইচ (যদি উপস্থিত থাকে) সঠিক অবস্থানে রয়েছে তা নিশ্চিত করে।

অপারেশন নির্দেশাবলী

প্রাথমিক চেক

সুইচগিয়ারে মেকানিজম সঠিকভাবে মাউন্ট করা হয়েছে এবং সমস্ত গৌণ ওয়্যারিং (বৈদ্যুতিক অপারেশনের জন্য) সঠিক এবং নিরাপদ তা নিশ্চিত করুন।

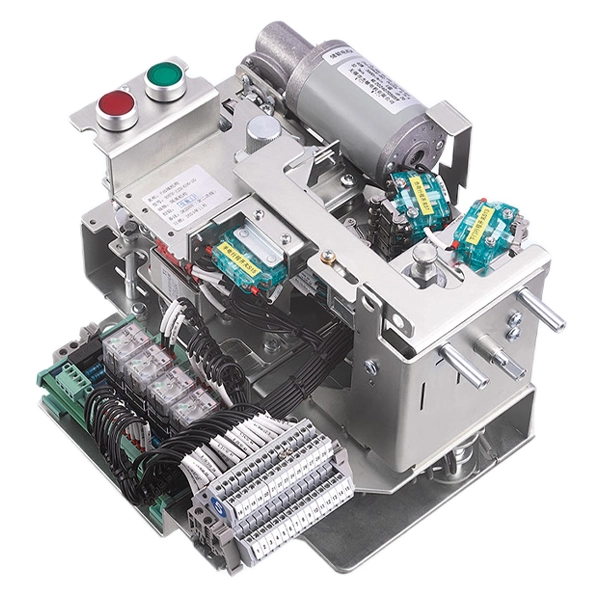

প্যানেল-মাউন্ট করা বোতামগুলি (বন্ধের জন্য সবুজ, খোলার জন্য লাল) তাদের প্রতিরক্ষামূলক কভারের সাথে লাগানো আছে এবং অপারেশন নির্দেশকগুলি (যেমন, "চার্জড/ডিসচার্জড") দৃশ্যমান কিনা তা যাচাই করুন৷

চার্জিং (শক্তি সঞ্চয়)

ম্যানুয়াল: চার্জিং সকেটে অপারেটিং হ্যান্ডেল ঢোকান (ডান দিকে নীচে)। ঘড়ির কাঁটার দিকে স্থিরভাবে ঘোরান যতক্ষণ না একটি স্বতন্ত্র "ক্লিক" শোনা যায় এবং চার্জিং সূচক "চার্জড" দেখায়। হ্যান্ডেলটি সরান।

বৈদ্যুতিক: প্রক্রিয়ায় নিয়ন্ত্রণ শক্তি প্রয়োগ করুন। স্প্রিং সম্পূর্ণরূপে চার্জ না হওয়া পর্যন্ত মোটরটি স্বয়ংক্রিয়ভাবে চলবে এবং বন্ধ হবে। তারপর নিশ্চিত করুন যে 'চার্জড' সূচক আলো চালু আছে।

সার্কিট ব্রেকার বন্ধ করা হচ্ছে

ম্যানুয়াল: সবুজ বোতামের প্রতিরক্ষামূলক কভারটি তুলুন এবং দৃঢ়ভাবে টিপুন। ব্রেকার বন্ধ করা উচিত, এবং "বন্ধ" অবস্থান নির্দেশক উপস্থিত হওয়া উচিত। খোলার স্প্রিং এখন স্বয়ংক্রিয়ভাবে চার্জ করা হয়।

বৈদ্যুতিক: ক্লোজিং কয়েলে একটি ক্লোজিং কমান্ড পাঠান (যেমন, রিমোট কন্ট্রোল বা সুরক্ষা রিলে থেকে)। ব্রেকার বন্ধ হয়; অবস্থান ইঙ্গিত যাচাই করুন।

সার্কিট ব্রেকার খোলা হচ্ছে

ম্যানুয়াল: লাল বোতামের প্রতিরক্ষামূলক কভারটি তুলুন এবং দৃঢ়ভাবে টিপুন। ব্রেকার খোলে; "খোলা" ইঙ্গিত নিশ্চিত করুন।

বৈদ্যুতিক: খোলার কয়েলে একটি খোলার কমান্ড পাঠান। ব্রেকার খোলে।

অপারেশনের পর

একটি ক্লোজিং অপারেশনের পরে, মোটর সরবরাহ উপস্থিত থাকলে প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে ক্লোজিং স্প্রিংটিকে পুনরায় চার্জ করতে পারে। এটি পরবর্তী ক্লোজ-ওপেন সাইকেলের জন্য ব্রেকারকে প্রস্তুত করে।

সর্বদা স্থিতি সূচকগুলি পর্যবেক্ষণ করুন এবং অপারেটিং করার আগে কোনও ইন্টারলক শর্ত (যেমন, বিচ্ছিন্ন অবস্থান) সম্মান করুন।

বসন্ত-চালিত প্রক্রিয়া RMU ইনকামিং লাইনে সার্কিট ব্রেকারদের জন্য একটি শক্তিশালী, নির্ভরযোগ্য এবং নিরাপদ নিয়ন্ত্রণ প্রদান করে। এই 22KV মাঝারি ভোল্টেজ সুইচগিয়ার বৈদ্যুতিক প্রক্রিয়া

টেনশন এবং কম্প্রেশন স্প্রিংস, ম্যানুয়াল এবং ইলেকট্রিক অপারেশন এবং বিল্ট-ইন ইন্টারলকের সমন্বয় আধুনিক ডিস্ট্রিবিউশন নেটওয়ার্কের প্রয়োজনীয়তা পূরণ করে। এই প্রক্রিয়া যান্ত্রিক জীবন 10,000 টির বেশি অপারেশন এবং আন্তর্জাতিক মান মেনে চলে, যা দীর্ঘমেয়াদী কর্মক্ষমতা এবং অপারেশনাল নিরাপত্তা নিশ্চিত করতে পারে।

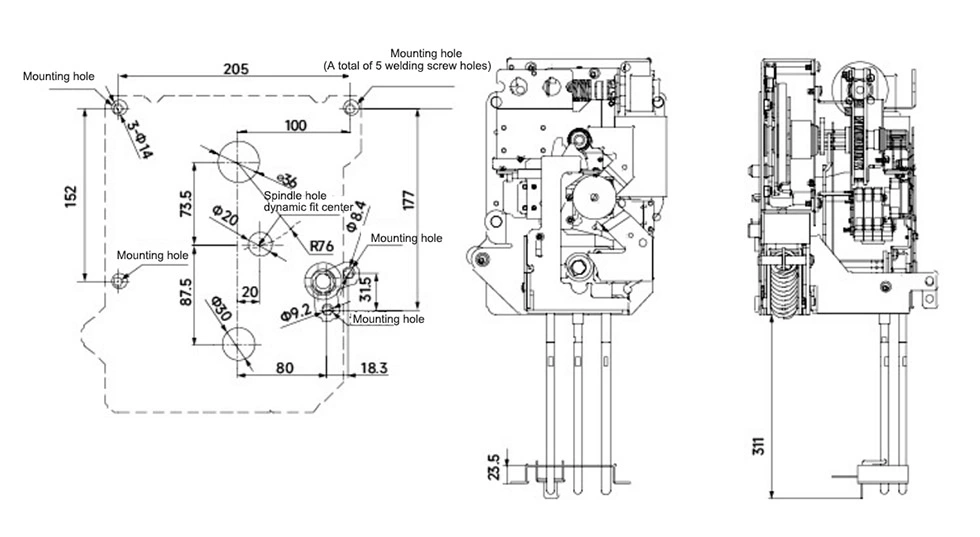

চেহারা এবং মাত্রা

অ্যাপ্লিকেশন

মাঝারি-ভোল্টেজ RMUs, GIS, এবং AIS ইনকামিং লাইন।

পুনর্নবীকরণযোগ্য শক্তি প্রকল্প: বায়ু খামার, সৌর PV স্টেশন।

রেল ও মেট্রো প্রকল্পের জন্য উচ্চ পরিচালন নিরাপত্তা প্রয়োজন।

শিল্প এবং পৌর বিতরণ নেটওয়ার্ক।

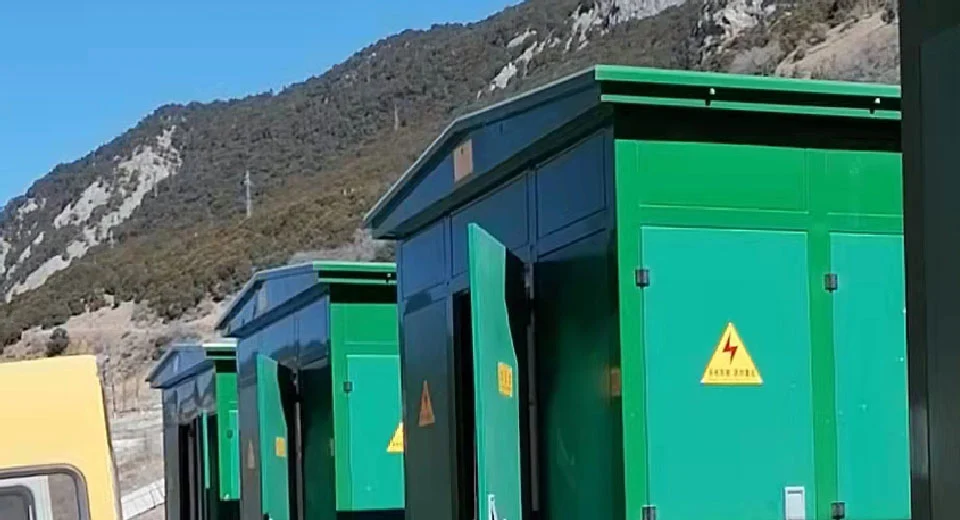

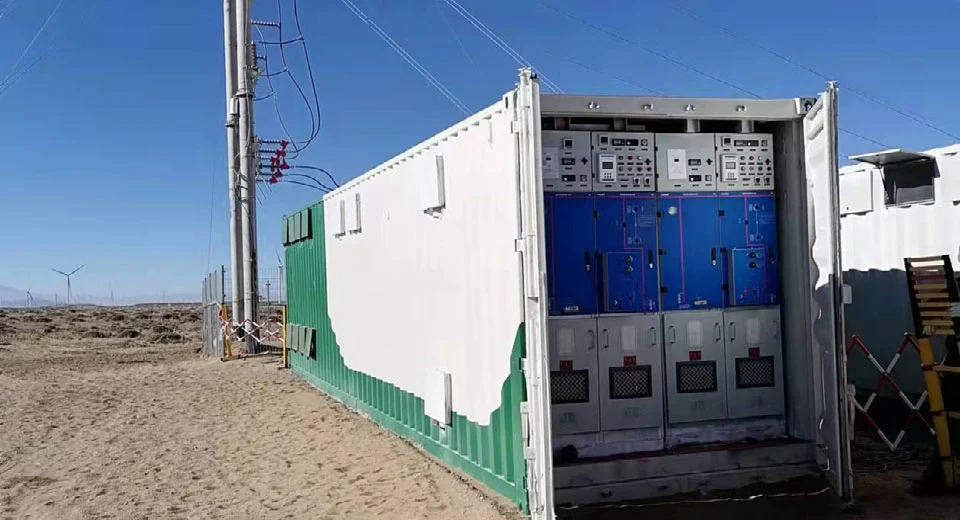

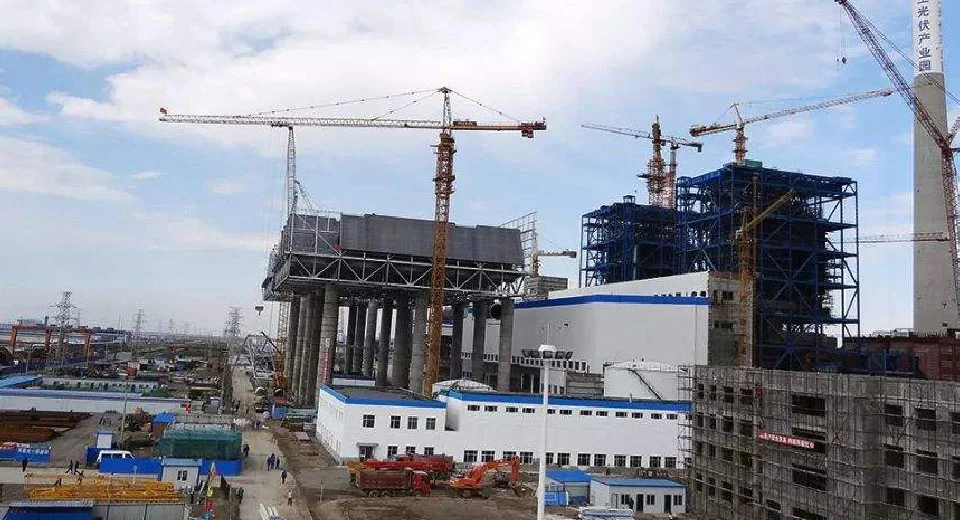

প্রজেক্ট রেফারেন্স

গুওজিয়াওয়ান 110kV – 35kV গ্যাস-ইনসুলেটেড সুইচগিয়ার – উইন্ড ফার্ম প্রকল্প।

আয়নি গোল্ড মাইন 110kV সাবস্টেশন, তাজিকিস্তান - উচ্চ-নির্ভরযোগ্য শক্তি বিতরণ।

Maqu 200MW চারণভূমি-সৌর হাইব্রিড PV প্রকল্প - স্বয়ংক্রিয়-রিক্লোজিং মেকানিজম প্রয়োগ করা হয়েছে।

কেন Cotenele চয়ন?

• বিশেষজ্ঞ নির্মাতা:12kV–40.5kV সুইচগিয়ারের মূল উপাদানগুলিতে 6 বছরের বেশি অভিজ্ঞতা।

• প্রত্যয়িত গুণমান:ISO9001 / ISO14001 / ISO18001; জাতীয় কর্তৃপক্ষ দ্বারা পরীক্ষিত পণ্য।

• প্রমাণিত ট্র্যাক রেকর্ড:গার্হস্থ্য এবং আন্তর্জাতিক বায়ু, সৌর, এবং রেল প্রকল্পের জন্য মাঝারি-ভোল্টেজ সুইচগিয়ার প্রক্রিয়া সরবরাহ করা।

উদ্ভাবনী প্রযুক্তি:RHSV সিরিজের পরিবেশ-বান্ধব গ্যাস-অন্তরক সুইচগিয়ার প্রক্রিয়ার ক্রমাগত বিকাশ স্থিতিশীলতা এবং নিরাপত্তা নিশ্চিত করে।

Cotenele আধুনিক বন্টন নেটওয়ার্ক এবং পুনর্নবীকরণযোগ্য শক্তি প্রয়োগের প্রয়োজনীয়তা পূরণ করে উচ্চ-নির্ভরযোগ্যতা, দীর্ঘ-জীবন, এবং নিরাপদ সুইচগিয়ার মেকানিজম সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
