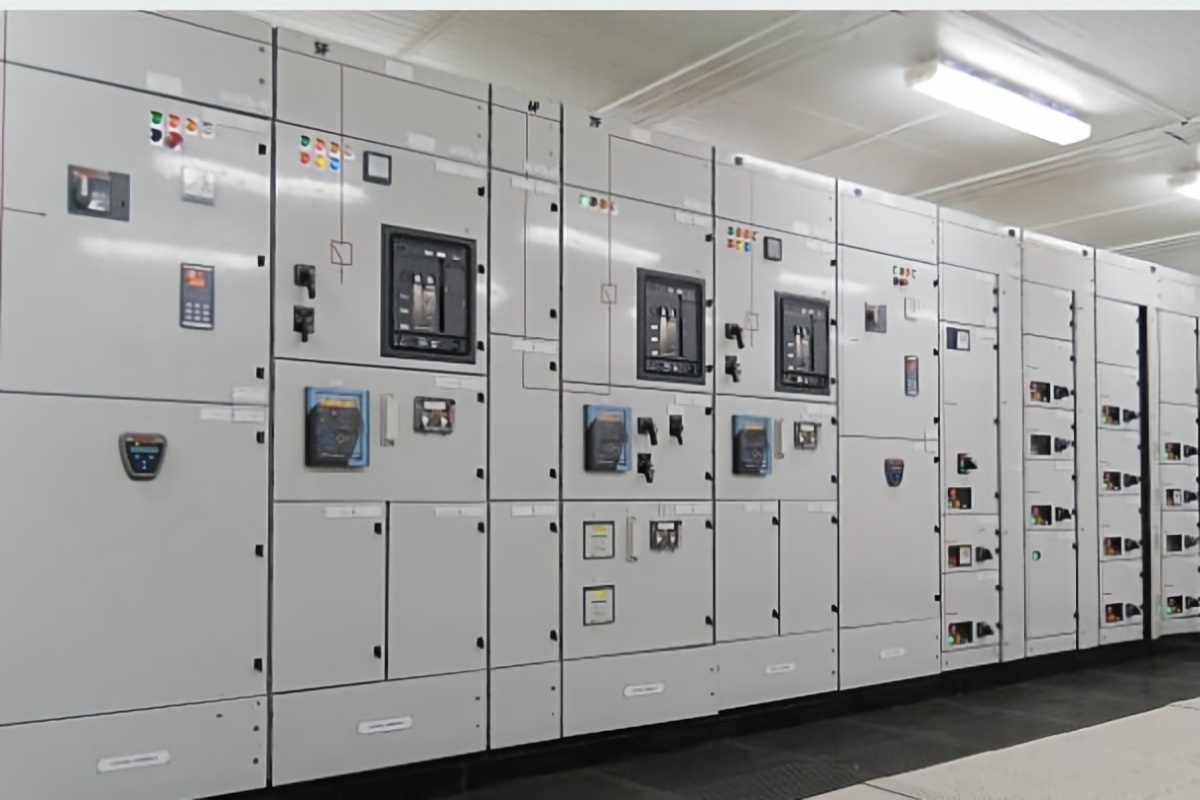

মাঝারি ভোল্টেজ সুইচগিয়ার নির্বাচন করার সময় ইঞ্জিনিয়ারদের কোন বিষয়গুলি বিবেচনা করা উচিত?

ভূমিকা: একটি সিদ্ধান্ত যা কয়েক দশক ধরে প্রতিধ্বনিত হয়

মাঝারি ভোল্টেজের সুইচগিয়ার নির্বাচন করা একটি লেনদেন নয়। এটি একটি নকশা সিদ্ধান্ত যা একটি সুবিধার বৈদ্যুতিক নিরাপত্তা, কর্মক্ষম নমনীয়তা, এবং বিশ থেকে ত্রিশ বছরের জন্য রক্ষণাবেক্ষণের বাজেটকে আকার দেবে। রুটিন শাটডাউনের সময় অদলবদল করা যায় এমন উপাদানগুলির বিপরীতে, সুইচগিয়ারটি কাঠামোগত। একবার বাসবারগুলি ইনস্টল হয়ে গেলে, প্যানেলগুলি একসাথে বোল্ট করা হয় এবং তারগুলি বন্ধ হয়ে যায়, সরঞ্জামের কনফিগারেশন পরিবর্তন করা একটি বড় মূলধন প্রকল্পে পরিণত হয়।

তবুও প্রকল্পের সময়সীমার চাপে, সুইচগিয়ার নির্বাচন প্রায়ই একটি ডেটাশিটে কয়েকটি পরামিতি পরীক্ষা করে এবং দামের তুলনা করার জন্য হ্রাস করা হয়। এই পদ্ধতিটি সেই কারণগুলি মিস করে যা প্রকৃতপক্ষে নির্ধারণ করে যে সরঞ্জামগুলি তার পরিষেবা জীবনের উপর নির্ভরযোগ্যভাবে কাজ করবে কিনা, ক্রমবর্ধমান প্রবিধানগুলির সাথে সঙ্গতিপূর্ণ থাকবে এবং সুবিধার বৈদ্যুতিক লোড প্রোফাইলের পরিবর্তনগুলির সাথে খাপ খাইয়ে নেবে৷

এই নিবন্ধটি মাঝারি ভোল্টেজের সুইচগিয়ার নির্বাচন করার সময় অভিজ্ঞ প্রকৌশলীরা যে বিষয়গুলি বিবেচনা করে তা চিহ্নিত করে—একটি নেমপ্লেটে প্রদর্শিত পরামিতিগুলিই নয়, তবে অপারেশনাল, নিয়ন্ত্রক এবং জীবনচক্রের বিবেচনাগুলি যা একটি স্পেসিফিকেশনকে আলাদা করে যা পরবর্তীতে সমস্যা তৈরি করে।

ফ্যাক্টর এক: সরঞ্জাম দেখার আগে অ্যাপ্লিকেশন বোঝা

সুইচগিয়ার নির্বাচনের একক সবচেয়ে সাধারণ ত্রুটি হল অ্যাপ্লিকেশনটি সম্পূর্ণরূপে বোঝার আগে সরঞ্জামের ক্যাটালগ দিয়ে শুরু করা। সঠিক ক্রমটি সুইচগিয়ারকে কী করতে হবে তার একটি স্পষ্ট সংজ্ঞা দিয়ে শুরু হয়, শুধু কি এটি সহ্য করতে হবে তা নয়।

একটি ইউটিলিটি ট্রান্সফরমার পরিবেশনকারী একটি ইনকামিং ফিডারের একটি বড় মোটর সরবরাহকারী একটি বহির্গামী ফিডার থেকে মৌলিকভাবে আলাদা প্রয়োজনীয়তা রয়েছে। ইনকামিং ব্রেকার তুলনামূলকভাবে কম ক্রিয়াকলাপ দেখে তবে আপস্ট্রিম ইউটিলিটি সুরক্ষার সাথে সমন্বয় করতে হবে। মোটর ফিডার ঘন ঘন স্টার্ট এবং স্টপ দেখে, ঢেউয়ের সুরক্ষার প্রয়োজন হতে পারে এবং একটি সুরক্ষা স্কিম প্রয়োজন যা স্টার্ট ইনরাশ এবং একটি আসল ত্রুটির মধ্যে পার্থক্য করে। এই পার্থক্যগুলি বিবেচনা না করে উভয় অ্যাপ্লিকেশনের জন্য একই ব্রেকার নির্দিষ্ট করা উপদ্রব ট্রিপিং, অত্যধিক রক্ষণাবেক্ষণ বা অপর্যাপ্ত সুরক্ষার দিকে পরিচালিত করে।

অপারেটিং পরিবেশও স্পেসিফিকেশনকে আকার দেয়। পরিষ্কার, জলবায়ু-নিয়ন্ত্রিত বৈদ্যুতিক কক্ষে অভ্যন্তরীণ ইনস্টলেশনগুলি এমন সরঞ্জাম ডিজাইনের অনুমতি দেয় যা বহিরঙ্গন বা কঠোর শিল্প পরিবেশে দ্রুত ব্যর্থ হবে। একটি ডাটা সেন্টার বৈদ্যুতিক কক্ষের জন্য রেট করা একটি সুইচগিয়ার প্যানেল, যার স্থিতিশীল তাপমাত্রা এবং কম আর্দ্রতা, একটি অফশোর প্ল্যাটফর্ম বা মরুভূমির সৌর ইনস্টলেশনের জন্য নির্ধারিত প্যানেলের মতো একই স্পেসিফিকেশন নয়। ঘনীভবন, লবণ স্প্রে, বায়ুবাহিত ধুলো এবং চরম তাপমাত্রার দোল প্রতিটি ডিজাইনের প্রয়োজনীয়তা আরোপ করে যা স্পেসিফিকেশনকে অবশ্যই সমাধান করতে হবে।

ইকুইপমেন্ট অনুসন্ধান শুরু হওয়ার আগে অ্যাপ্লিকেশনটি সংজ্ঞায়িত করতে ব্যয় করা ইঞ্জিনিয়ারিং ঘন্টা কখনই নষ্ট হয় না। এগুলি একটি স্পেসিফিকেশন ত্রুটির বিরুদ্ধে সবচেয়ে সস্তা বীমা যা কয়েক দশক ধরে কাজ করে।

ফ্যাক্টর দুই: মূল স্যুইচিং প্রযুক্তি

সার্কিট ব্রেকার প্রযুক্তির পছন্দ সুইচগিয়ারের মৌলিক চরিত্র নির্ধারণ করে: এর রক্ষণাবেক্ষণ প্রোফাইল, এর নিরাপত্তা বৈশিষ্ট্য এবং পরিবেশগত পদচিহ্ন।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলি 3.3 kV থেকে 40.5 kV পর্যন্ত মাঝারি ভোল্টেজ প্রয়োগের জন্য আদর্শ হয়ে উঠেছে। কারণগুলি ভালভাবে নথিভুক্ত: ভ্যাকুয়াম ইন্টারপ্টার একটি সিল করা সিরামিক বোতলের ভিতরে চাপটিকে নিভিয়ে দেয় যার পুরো পরিষেবা জীবনের জন্য কোনও রক্ষণাবেক্ষণের প্রয়োজন হয় না। পরীক্ষা, ফিল্টার বা প্রতিস্থাপন করার জন্য কোন তেল নেই। লিক বা নিরীক্ষণ করার জন্য কোন গ্যাস নেই। ইন্টারপ্টার ফল্ট কারেন্টের উৎসের প্রতি উদাসীন, এটিকে অবশ্যই বাধা দিতে হবে, এটিকে উচ্চ নবায়নযোগ্য শক্তির অনুপ্রবেশ সহ গ্রিডের জন্য উপযুক্ত করে তোলে যেখানে ফল্ট বৈশিষ্ট্যগুলি ঐতিহ্যগত সিঙ্ক্রোনাস প্রজন্মের থেকে আলাদা হতে পারে।

SF₆ সার্কিট ব্রেকার, একসময় মাঝারি ভোল্টেজ অ্যাপ্লিকেশনে সাধারণ, এখন পিছিয়ে আছে। EU F-গ্যাস রেগুলেশন ইউরোপীয় বাজার থেকে 24 kV পর্যন্ত নতুন SF₆ সুইচগিয়ার নিষিদ্ধ করেছে, এবং একই ধরনের বিধিনিষেধ বিশ্বব্যাপী অগ্রসর হচ্ছে। এমনকি যেখানে প্রবিধান এখনও কার্যকর হয়নি, সেখানে নীতির দিক স্পষ্ট। SF₆ সরঞ্জামগুলি আজ নির্দিষ্ট করা একটি ভবিষ্যত সম্মতির দায় তৈরি করে এবং গ্যাস হ্যান্ডলিং, লিক সনাক্তকরণ এবং শেষ জীবনের পুনরুদ্ধারের জন্য ক্রমবর্ধমান অপারেশনাল খরচ তৈরি করে।

প্রকৌশলীদের জন্য ব্যবহারিক প্রশ্নটি ভ্যাকুয়াম বাধা বাছাই করবেন কিনা তা নয় - যে বিতর্কটি অনেকাংশে নিষ্পত্তি হয়েছে। প্রশ্ন হল কোন নির্দিষ্ট ভ্যাকুয়াম সার্কিট ব্রেকার ডিজাইন এবং কোন প্রস্তুতকারক যান্ত্রিক সহনশীলতা, বাধা দেওয়ার ক্ষমতা এবং নির্বাচিত প্যানেল কনফিগারেশনের সাথে সামঞ্জস্যের জন্য প্রকল্পের প্রয়োজনীয়তাগুলিকে সবচেয়ে ভালভাবে পূরণ করে।

ফ্যাক্টর থ্রি: রেটেড প্যারামিটার এবং তাদের মার্জিন

একটি সুইচগিয়ার ডেটাশিটে রেট করা পরামিতিগুলি—ভোল্টেজ, কারেন্ট, শর্ট-সার্কিট ব্রেকিং ক্ষমতা—হল ন্যূনতম প্রবেশের মানদণ্ড৷ একটি মজবুত স্পেসিফিকেশনকে প্রান্তিক থেকে যা আলাদা করে তা হল রেট করা মান এবং প্রকৃত অপারেটিং অবস্থার মধ্যে মার্জিন।

রেটেড ভোল্টেজ অবশ্যই ফল্ট বা স্যুইচিং ইভেন্টের সময় অস্থায়ী ওভারভোল্টেজের জন্য ভাতা সহ নামমাত্র সিস্টেম ভোল্টেজ অতিক্রম করতে হবে। একটি 12 কেভি সিস্টেম নামমাত্র মানের চেয়ে ক্ষণস্থায়ী ভোল্টেজগুলি যথেষ্ট বেশি দেখতে পারে। সুইচগিয়ারের পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ এবং বজ্রপাত প্রতিরোধ ভোল্টেজকে অবশ্যই ন্যূনতম মান পূরণ না করে মার্জিন সহ এই শর্তগুলিকে মিটমাট করতে হবে৷

রেট করা অবিচ্ছিন্ন কারেন্ট বিশেষ মনোযোগের দাবি রাখে কারণ এটি প্রায়শই কম উল্লেখ করা হয়। নেমপ্লেট রেটিং নির্দিষ্ট পরিবেষ্টিত অবস্থা অনুমান করে—সাধারণত 40°C সর্বোচ্চ, 1000 মিটার উচ্চতার সিলিং সহ। যদি ইনস্টলেশনটি এমন একটি অঞ্চলে হয় যেখানে পরিবেষ্টিত তাপমাত্রা নিয়মিতভাবে 40 ডিগ্রি সেন্টিগ্রেডের বেশি হয়, বা 1000 মিটারের বেশি উচ্চতায় যেখানে পাতলা বাতাস শীতল করার দক্ষতা হ্রাস করে, রেট করা কারেন্ট অবশ্যই ডিরেটেড করা উচিত। 3000 মিটারে স্থাপিত একটি 1250 A ব্রেকার শুধুমাত্র 1050 A ক্রমাগত বহন করতে সক্ষম হতে পারে। যদি লোডটি স্ট্যান্ডার্ড অবস্থার অধীনে নেমপ্লেট রেটিং-এর কাছাকাছি হয়, তবে এটি প্রকৃত সাইটের অবস্থার অধীনে নির্ধারিত ক্ষমতাকে অতিক্রম করবে।

শর্ট-সার্কিট ব্রেকিং ক্ষমতাকে ইনস্টলেশনের সময়ে গণনাকৃত ফল্ট লেভেলের সাথে তুলনা করতে হবে, পূর্ববর্তী প্রজেক্ট স্পেসিফিকেশন থেকে টেনে নেওয়া স্ট্যান্ডার্ড মানের সাথে নয়। উচ্চ লোড ঘনত্ব এবং একাধিক ট্রান্সফরমার সংযোগ সহ শহুরে নেটওয়ার্কগুলি ত্রুটির স্তর তৈরি করতে পারে যা কম ঘনত্বে আন্তঃসংযুক্ত সিস্টেমে অভ্যস্ত ইঞ্জিনিয়ারদের অবাক করে। বর্তমান সিস্টেম ডেটা এবং ভবিষ্যত প্রজন্মের অনুমান ব্যবহার করে নির্দিষ্ট ইনস্টলেশনের জন্য সঞ্চালিত একটি শর্ট-সার্কিট অধ্যয়ন এই প্যারামিটারটি নির্দিষ্ট করার জন্য একমাত্র নির্ভরযোগ্য ভিত্তি।

স্বল্প সময়ের কারেন্ট সহ্য করতে হবে - একটি নির্দিষ্ট সময়কালের জন্য ব্রেকারকে অবশ্যই বন্ধ অবস্থায় বহন করতে হবে যখন একটি ডাউনস্ট্রিম ডিভাইস ত্রুটি দূর করে - নির্বাচনী সমন্বয়ের জন্য সমানভাবে গুরুত্বপূর্ণ। যদি একটি ফিডার ব্রেকার একটি আপস্ট্রিম ব্রেকার ভ্রমণের সময় একটি ত্রুটির মধ্য দিয়ে রাইড করার উদ্দেশ্যে হয়, তবে এর স্বল্প সময়ের রেটিং অবশ্যই সেই প্রয়োজনীয়তার সাথে মেলে। এই পরামিতি উপেক্ষা করা ক্যাসকেডিং ট্রিপ এবং অপ্রয়োজনীয় আউটেজ এক্সটেনশনের দিকে পরিচালিত করে।

ফ্যাক্টর চার: অন্তরণ মাধ্যম এবং পরিবেশগত সম্মতি

যে মাধ্যমটি পর্যায় এবং স্থলভাগের মধ্যে অস্তরক নিরোধক প্রদান করে তা নিয়ন্ত্রক, পরিবেশগত এবং কর্মক্ষম মাত্রার সাথে একটি সিদ্ধান্তে পরিণত হয়েছে যা বৈদ্যুতিক কর্মক্ষমতার বাইরেও প্রসারিত।

এয়ার-ইনসুলেটেড সুইচগিয়ারটি সবচেয়ে সহজ এবং সর্বাধিক ব্যবহৃত প্রযুক্তি। এটি পরিবেষ্টিত বায়ুকে অন্তরক মাধ্যম হিসাবে ব্যবহার করে, পর্যায়গুলির মধ্যে শারীরিক ক্লিয়ারেন্স অস্তরক শক্তি প্রদান করে। বায়ু নিরোধক ভালভাবে বোঝা যায়, কোন বিশেষ পরিচালনার প্রয়োজন হয় না এবং কোন পরিবেশগত দায় চাপায় না। ট্রেড-অফের আকার হল: বায়ু-অন্তরক প্যানেলগুলি গ্যাস-অন্তরক সমতুল্য প্যানেলগুলির চেয়ে বড়, যেগুলি অ্যাপ্লিকেশনগুলির ক্ষেত্রে গুরুত্বপূর্ণ যেখানে স্থান সীমাবদ্ধ বা ব্যয়বহুল৷

SF₆ গ্যাস-অন্তরক সুইচগিয়ার, যা কয়েক দশক ধরে কমপ্যাক্ট মাঝারি ভোল্টেজ ইনস্টলেশনে আধিপত্য বিস্তার করেছিল, এখন নিয়মের মাধ্যমে পর্যায়ক্রমে বন্ধ করা হচ্ছে। ইউরোপীয় এবং অন্যান্য নিয়ন্ত্রিত বাজারে নতুন প্রকল্পগুলির জন্য, SF₆ 24 kV পর্যন্ত সরঞ্জামগুলির জন্য একটি বিকল্প নয়৷ এমনকি উচ্চ ভোল্টেজ ক্লাসের জন্য, নীতির দিক স্পষ্ট। প্রকৌশলীদের অবশ্যই SF₆-মুক্ত বিকল্পগুলি উল্লেখ করা উচিত যদি না একটি নির্দিষ্ট ছাড় প্রযোজ্য হয় এবং যাচাই করা হয়।

শুষ্ক বায়ু এবং নাইট্রোজেন নিরোধক গ্যাস-অন্তরক সরঞ্জামগুলিতে SF₆-এর প্রাথমিক প্রতিস্থাপন হিসাবে আবির্ভূত হয়েছে। উভয় গ্যাসেরই বিশ্ব উষ্ণায়নের সম্ভাবনা শূন্য। উভয়ই অ-বিষাক্ত এবং কোন বিশেষ জীবনের শেষ হ্যান্ডলিং প্রয়োজন হয় না। আধুনিক শুষ্ক বায়ু বা N₂ ইনসুলেটেড সুইচগিয়ারে ব্যবহৃত সিল করা স্টেইনলেস স্টীল ট্যাঙ্ক ফ্যাক্টরিতে ভরা হয় এবং সারাজীবনের জন্য সিল করা হয়—কোন চাপের নিরীক্ষণ, কোনও রিফিলিং এবং সরঞ্জামের পুরো পরিষেবা জীবনের জন্য কোনও গ্যাস-সম্পর্কিত রক্ষণাবেক্ষণ নেই।

সলিড ইনসুলেশন, লাইভ পার্টসের ইপোক্সি রজন এনক্যাপসুলেশন ব্যবহার করে, আরেকটি SF₆-মুক্ত পথ অফার করে। এটি সম্পূর্ণরূপে গ্যাস নির্মূল করে, যা এটিকে কঠোর পরিবেশ এবং স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য আকর্ষণীয় করে তোলে। ট্রেড-অফ হল যে কঠিন-অন্তরক ডিজাইনগুলি কম নমনীয় হয় যখন পুনরায় কনফিগারেশনের প্রয়োজন হয়।

আজ সুইচগিয়ার নির্দিষ্ট করা ইঞ্জিনিয়ারদের জন্য, নিরোধক মাধ্যম সিদ্ধান্তটি ক্রমবর্ধমান সহজতর হচ্ছে: একটি SF₆-মুক্ত প্রযুক্তি বেছে নিন, যাচাই করুন যে প্রস্তুতকারক প্রযোজ্য IEC মানগুলির জন্য টাইপ টেস্টিং সম্পন্ন করেছেন এবং নিশ্চিত করুন যে ডকুমেন্টেশন প্যাকেজ পরিবেশগত সম্মতি দাবিগুলিকে সমর্থন করে৷

ফ্যাক্টর ফাইভ: ফিক্সড বনাম প্রত্যাহারযোগ্য কনফিগারেশন

স্থির এবং প্রত্যাহারযোগ্য নির্মাণের মধ্যে পছন্দটি মূলত সরঞ্জামের পরিষেবা জীবনের উপর কীভাবে রক্ষণাবেক্ষণ করা হবে সে সম্পর্কে একটি সিদ্ধান্ত।

ফিক্সড সুইচগিয়ারে সার্কিট ব্রেকার এবং সুইচগুলি স্থায়ীভাবে প্যানেলে মাউন্ট করা আছে। এটি ডিজাইনে সহজ, প্রাথমিক খরচ কম, এবং কম যান্ত্রিক উপাদান প্রয়োজন যা ব্যর্থ হতে পারে। ট্রেড-অফ হল যে স্যুইচিং ডিভাইসে যেকোন রক্ষণাবেক্ষণের জন্য পুরো বাস সেকশনটিকে ডি-এনার্জাইজ করতে হবে। সুবিধার জন্য যেখানে আউটেজ উইন্ডো পাওয়া যায় এবং ডাউনটাইমের খরচ পরিচালনা করা যায়, নির্দিষ্ট সুইচগিয়ার একটি উপযুক্ত পছন্দ হতে পারে।

প্রত্যাহারযোগ্য সুইচগিয়ার একটি ট্রাকে সার্কিট ব্রেকার মাউন্ট করে যা প্যানেলের ভিতরে এবং বাইরে র‍্যাক করা যায়। যখন ব্রেকার সংযুক্ত অবস্থানে থাকে, তখন এটি প্রাথমিক এবং মাধ্যমিক সার্কিটের সাথে সম্পূর্ণভাবে জড়িত থাকে। এটিকে একটি পরীক্ষার অবস্থানে র‍্যাক করা যেতে পারে যেখানে প্রাথমিক সার্কিট সংযোগ বিচ্ছিন্ন করা হয় কিন্তু মাধ্যমিক সার্কিটগুলি পরীক্ষার জন্য সংযুক্ত থাকে। এটি রক্ষণাবেক্ষণ বা প্রতিস্থাপনের জন্য একটি বিচ্ছিন্ন অবস্থানে সম্পূর্ণরূপে প্রত্যাহার করা যেতে পারে। এই কনফিগারেশনটি একটি ব্রেকারকে বাসবারকে ডি-এনার্জাইজ না করে সার্ভিসিং বা প্রতিস্থাপন করার অনুমতি দেয়, যা এমন সুবিধার ক্ষেত্রে গুরুত্বপূর্ণ যেখানে ডাউনটাইম অত্যন্ত ব্যয়বহুল বা যেখানে ক্রমাগত অপারেশন চুক্তিভিত্তিক প্রয়োজন।

প্রত্যাহারযোগ্য কনফিগারেশন অতিরিক্ত যান্ত্রিক প্রয়োজনীয়তা আরোপ করে। ট্রাক অবশ্যই প্যানেলের সাথে অবিকল সারিবদ্ধ হতে হবে। প্রাথমিক পরিচিতিগুলিকে অবশ্যই নিয়মিত যোগাযোগের চাপের সাথে জড়িত থাকতে হবে। যান্ত্রিক ইন্টারলকগুলি যেগুলি ভুল অপারেশন প্রতিরোধ করে—একটি বন্ধ ব্রেকারকে র‌্যাক করা, একটি মধ্যবর্তী অবস্থানে একটি ব্রেকার বন্ধ করা-কে হাজার হাজার অপারেশনের উপর নির্ভরযোগ্যভাবে কাজ করতে হবে। এগুলি এমন বৈশিষ্ট্য নয় যা ফটোগ্রাফ থেকে যাচাই করা যায়। তাদের উত্পাদন নির্ভুলতা প্রয়োজন যা অভিজ্ঞতা এবং মান নিয়ন্ত্রণ শৃঙ্খলা থেকে আসে।

সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য-ডেটা সেন্টার, ক্রমাগত-প্রক্রিয়াজাত শিল্প কারখানা, হাসপাতাল-প্রত্যাহারযোগ্য কনফিগারেশন সাধারণত উচ্চতর প্রাথমিক খরচ সত্ত্বেও সঠিক পছন্দ। বাস বন্ধ না করে ব্রেকার রক্ষণাবেক্ষণ বা প্রতিস্থাপন করার ক্ষমতা এমন একটি ক্ষমতা যা প্রথমবার ব্যবহার করার সময় নিজের জন্য অর্থ প্রদান করে।

ফ্যাক্টর সিক্স: সুরক্ষা, নিয়ন্ত্রণ এবং যোগাযোগ

একটি সুরক্ষা রিলে ছাড়া একটি সার্কিট ব্রেকার কোন বুদ্ধি ছাড়া একটি সুইচ. সুরক্ষা, নিয়ন্ত্রণ এবং যোগাযোগ ব্যবস্থার নির্বাচন ব্রেকারের নির্বাচনের মতোই গুরুত্বপূর্ণ।

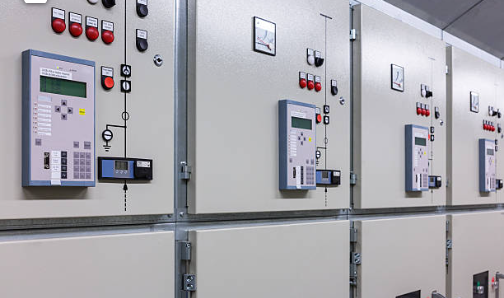

আধুনিক সংখ্যাসূচক সুরক্ষা রিলেগুলি এমন ক্ষমতাগুলি অফার করে যা মৌলিক ওভারকারেন্ট এবং আর্থ ফল্ট সুরক্ষার বাইরে চলে যায়। তারা বিভিন্ন ধরনের ফল্টের মধ্যে বৈষম্য করতে পারে, ইভেন্ট-পরবর্তী বিশ্লেষণের জন্য ওয়েভফর্ম রেকর্ড সংরক্ষণ করতে পারে এবং IEC 61850, Modbus বা অন্যান্য প্রোটোকলের মাধ্যমে আপস্ট্রিম SCADA বা শক্তি ব্যবস্থাপনা সিস্টেমের সাথে যোগাযোগ করতে পারে। একজন প্রকৌশলীর জন্য, অ্যাপ্লিকেশনের জন্য সঠিক সুরক্ষা ফাংশন সহ একটি রিলে নির্দিষ্ট করা—মোটর সুরক্ষা, ট্রান্সফরমার ডিফারেনশিয়াল, ফিডার ম্যানেজমেন্ট—এমন একটি কাজ যার জন্য সুরক্ষিত সরঞ্জাম এবং রিলে কনফিগারেশন বিকল্প উভয়ই বোঝা প্রয়োজন।

যোগাযোগ ইন্টারফেস ক্রমবর্ধমান গুরুত্বপূর্ণ. একটি সুইচগিয়ার প্যানেল যা তার নিজস্ব স্থিতি-ব্রেকার অবস্থান, সুরক্ষা ইভেন্ট, সরঞ্জামের অবস্থার রিপোর্ট করতে পারে- শারীরিক পরিদর্শনের প্রয়োজনীয়তা হ্রাস করে এবং শর্ত-ভিত্তিক রক্ষণাবেক্ষণ সক্ষম করে। শত শত সাবস্টেশন সহ একটি ইউটিলিটির জন্য, বা একাধিক সুবিধা পরিচালনা করে এমন একটি ডেটা সেন্টার অপারেটরের জন্য, এই ক্ষমতা সরাসরি অপারেশনাল খরচ কমিয়ে দেয়।

সুরক্ষা এবং নিয়ন্ত্রণের জন্য সহায়ক শক্তি সাবধানে বিবেচনা করা আবশ্যক। বেশিরভাগ আধুনিক সুরক্ষা রিলে এবং ট্রিপ কয়েলগুলি DC পাওয়ারে কাজ করে, সাধারণত 110 V বা 220 V DC, একটি স্টেশন ব্যাটারি সিস্টেম দ্বারা সরবরাহ করা হয়। ব্যাটারি, চার্জার এবং ডিসি ডিস্ট্রিবিউশন প্যানেল সুরক্ষা প্রকল্পের অবিচ্ছেদ্য অংশ। স্টেশন ব্যাটারি ব্যর্থ হলে, সুরক্ষা রিলে শক্তি হারায় এবং ব্রেকারগুলি একটি ত্রুটিতে ট্রিপ করবে না। এটি একটি কাল্পনিক দৃশ্য নয় - এটি বাস্তব-বিশ্বের ঘটনা ঘটিয়েছে যেখানে একটি ত্রুটি অস্পষ্ট হয়েছে কারণ সুরক্ষা ব্যবস্থা অন্ধকার ছিল৷

ফ্যাক্টর সেভেন: বাসবার কনফিগারেশন এবং সিস্টেম আর্কিটেকচার

সুইচগিয়ার অ্যাসেম্বলির মধ্যে বাসবারগুলির বিন্যাস সিস্টেমের মধ্য দিয়ে কীভাবে শক্তি প্রবাহিত হয় এবং একটি উপাদান ব্যর্থ হলে সিস্টেমটি কীভাবে আচরণ করে তা নির্ধারণ করে।

একটি একক বাসবার হল সবচেয়ে সহজ এবং কম খরচের কনফিগারেশন। সমস্ত আগত এবং বহির্গামী ফিডার একটি সাধারণ বাসের সাথে সংযুক্ত। বাস ব্যর্থ হলে বা একক আগত ট্রান্সফরমার হারিয়ে গেলে, সমস্ত সংযুক্ত লোড শক্তি হারায়। এই কনফিগারেশনটি উপযুক্ত যেখানে মোট বিভ্রাটের পরিণতি সহনীয়।

একটি বিভাগীয় বাসবার একটি বাস কাপলার সার্কিট ব্রেকার যোগ করে যা বাসটিকে দুটি স্বাধীনভাবে চালিত বিভাগে বিভক্ত করতে পারে। একটি ট্রান্সফরমার বা বাস সেকশন ব্যর্থ হলে, কাপলার বন্ধ হয়ে যায় এবং সুস্থ ট্রান্সফরমার উভয় বিভাগেই সরবরাহ করে। লোড স্থানান্তরের সময় একটি সংক্ষিপ্ত বাধা অনুভব করে। এটি মাঝারি-জটিল ইনস্টলেশনের জন্য সবচেয়ে সাধারণ কনফিগারেশন।

একটি প্রধান-টাই-প্রধান কনফিগারেশনে দুটি স্বাধীন বাস সেকশন ব্যবহার করা হয়, যার প্রত্যেকটির নিজস্ব প্রধান ইনকামিং ব্রেকার এবং ট্রান্সফরমার থাকে, তাদের মধ্যে একটি স্বাভাবিকভাবে খোলা টাই ব্রেকার থাকে। স্বয়ংক্রিয় স্থানান্তর স্কিম উভয় দিকে সরবরাহের ক্ষতি সনাক্ত করার কয়েক সেকেন্ডের মধ্যে টাই ব্রেকার বন্ধ করতে পারে। এই কনফিগারেশন উচ্চতর নির্ভরযোগ্যতা প্রদান করে এবং গুরুত্বপূর্ণ সুবিধার জন্য মানক।

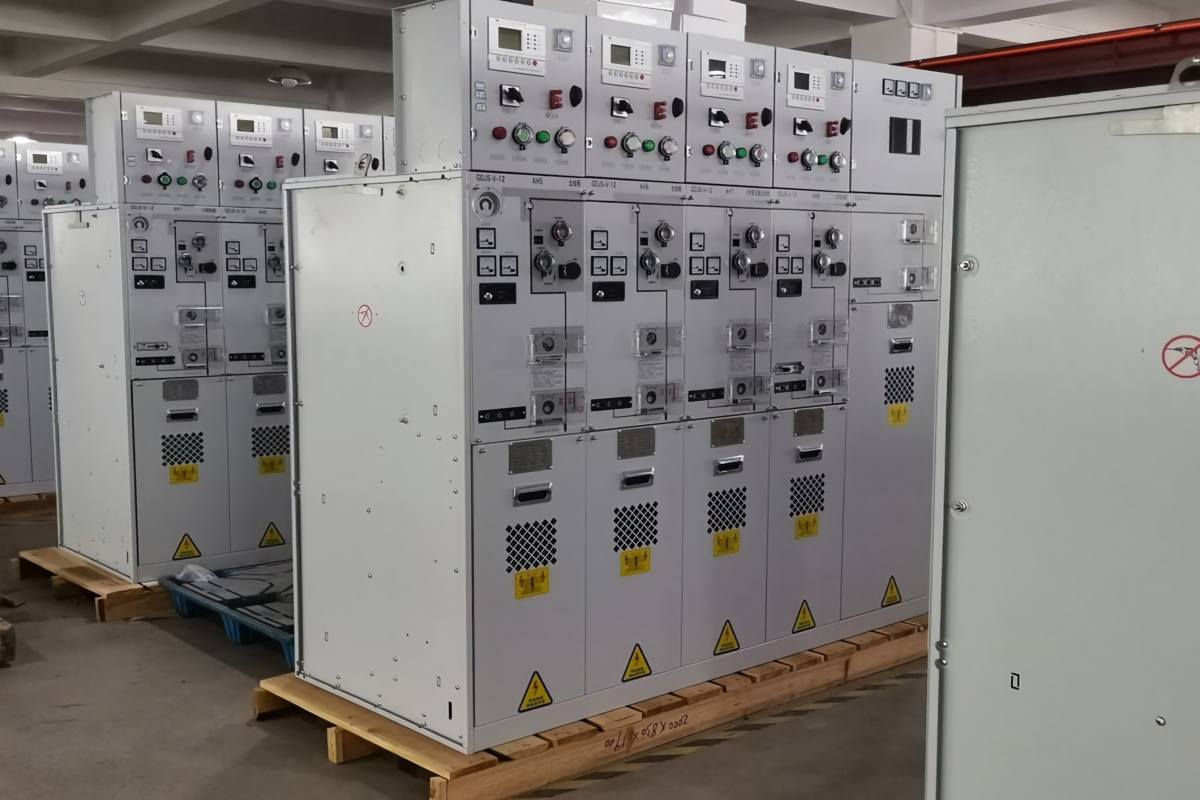

একটি রিং প্রধান ইউনিট কনফিগারেশন একটি বন্ধ লুপে একাধিক সুইচগিয়ার প্যানেল সংযুক্ত করে। শক্তি বলয়ের চারপাশে উভয় দিকে প্রবাহিত হতে পারে। যেকোনো দুটি প্যানেলের মধ্যে একটি তারের ত্রুটি কোনো লোড সরবরাহে বাধা না দিয়ে বিচ্ছিন্ন করা যেতে পারে। এই কনফিগারেশনটি শহুরে বিতরণ নেটওয়ার্ক, বিশ্ববিদ্যালয় ক্যাম্পাস এবং বায়ু খামার সংগ্রহকারী সিস্টেমের জন্য মানক।

বাসবার কনফিগারেশনটি সুবিধার নির্ভরযোগ্যতার প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করা উচিত, পূর্ববর্তী প্রকল্প থেকে এগিয়ে নেওয়া ডিফল্ট স্পেসিফিকেশনের ভিত্তিতে নয়। একটি নির্ভরযোগ্যতা বিশ্লেষণ যা ডাউনটাইমের খরচ, উপাদান ব্যর্থতার সম্ভাবনা এবং মেরামত বা প্রতিস্থাপনের জন্য প্রয়োজনীয় সময় বিবেচনা করে এই সিদ্ধান্তের জন্য একটি যুক্তিসঙ্গত ভিত্তি প্রদান করে।

ফ্যাক্টর আট: স্ট্যান্ডার্ড কমপ্লায়েন্স এবং ডকুমেন্টেশন

আন্তর্জাতিক বাজারে মাঝারি ভোল্টেজ সুইচগিয়ারের জন্য IEC 62271-200 টাইপ টেস্টিং হল ন্যূনতম প্রয়োজনীয়তা। কিন্তু "টাইপ-টেস্টেড" একটি শব্দ যা আলগাভাবে ব্যবহৃত হয়। প্রকৌশলীদের যে প্রশ্নটি জিজ্ঞাসা করা উচিত তা হল "এই সরঞ্জামটি কি টাইপ-টেস্ট করা হয়েছে" কিন্তু "আপনি কি এখনই একটি স্বাধীন IEC-স্বীকৃত ল্যাবরেটরি থেকে সম্পূর্ণ টাইপ-টেস্ট রিপোর্ট প্রদান করতে পারেন?"

একটি প্রস্তুতকারক যে সম্পূর্ণ পরীক্ষা প্রোগ্রামটি সম্পন্ন করেছে তারা বিনা দ্বিধায় শংসাপত্রগুলি ভাগ করবে৷ একটি প্রস্তুতকারক যে "আইইসি স্ট্যান্ডার্ডে ডিজাইন যাচাই করা হয়েছে" বা "পরীক্ষার প্রতিবেদন চলছে" এর মতো বাক্যাংশ ব্যবহার করে তারা যোগাযোগ করছে যে কাগজপত্র এখনও বিদ্যমান নেই। যে প্রকল্পগুলির জন্য সরঞ্জামগুলি একজন পরামর্শদাতা বা একটি ইউটিলিটি ইঞ্জিনিয়ার দ্বারা পর্যালোচনা করা হবে, এই পার্থক্যটি গুরুত্বপূর্ণ।

টাইপ টেস্টিং এর বাইরে, সুইচগিয়ারের সাথে থাকা ডকুমেন্টেশন প্যাকেজটি পণ্যের অংশ। প্রতিটি প্যানেলের জন্য কারখানা থেকে রুটিন পরীক্ষার রিপোর্ট। প্রযোজ্য প্রবিধানের সাথে সামঞ্জস্যপূর্ণ একটি ঘোষণা। ইনস্টলেশনের একটি রেফারেন্স তালিকা। ইউরোপীয় প্রকল্পগুলির জন্য, সরঞ্জামগুলি SF₆-মুক্ত হলে EU F-গ্যাস রেগুলেশনের সাথে সম্মতি প্রদর্শনকারী ডকুমেন্টেশন। এই নথিগুলি টেন্ডার পর্যায়ে পাওয়া উচিত, অর্ডার দেওয়ার পরে নয়। যে সরবরাহকারী তদন্তের পর্যায়ে সেগুলি সরবরাহ করতে পারে না সেগুলি পরে তাৎক্ষণিকভাবে উত্পাদন করার সম্ভাবনা কম।

ফ্যাক্টর নাইন: প্রস্তুতকারকের ক্ষমতা এবং দীর্ঘমেয়াদী সমর্থন

সুইচগিয়ার একটি পণ্য নয়. প্রস্তুতকারকের প্রকৌশল ক্ষমতা, মান নিয়ন্ত্রণের শৃঙ্খলা এবং পণ্য লাইনের দীর্ঘমেয়াদী প্রতিশ্রুতি সরাসরি সরঞ্জামের কার্যকারিতা এবং এর পরিষেবা জীবনের উপর সমর্থনের প্রাপ্যতাকে প্রভাবিত করে।

ম্যানুফ্যাকচারিং গুণমান বিশদ বিবরণে প্রদর্শিত হয় যা একটি ব্রোশারে দৃশ্যমান নয়। epoxy রজন মেরু ঢালাই এর ধারাবাহিকতা. প্রত্যাহারযোগ্য ট্রাক প্রক্রিয়ার প্রান্তিককরণ। লো-ভোল্টেজ বগিতে কন্ট্রোল তারের রাউটিং এবং লেবেলিং। এগুলি প্রক্রিয়া-নির্ভর ফলাফল যা প্রস্তুতকারকের উত্পাদন সংস্কৃতিকে প্রতিফলিত করে, কেবল তাদের নকশার ক্ষমতা নয়।

দীর্ঘমেয়াদী সহায়তা গুরুত্বপূর্ণ কারণ সুইচগিয়ার কয়েক দশক ধরে পরিষেবাতে থাকে। খুচরা যন্ত্রাংশের প্রাপ্যতা, সুরক্ষা রিলে কনফিগারেশনের জন্য প্রযুক্তিগত সহায়তা, এবং বিদ্যমান ইনস্টলেশনের সাথে মেলে এমন অতিরিক্ত প্যানেল সরবরাহ করার ক্ষমতা—এগুলি প্রাথমিক অর্ডারের কয়েক বছর পরে গুরুত্বপূর্ণ হয়ে ওঠে।

একটি কারখানা পরিদর্শন একজন প্রকৌশলীকে যেকোন নথির সেটের চেয়ে প্রস্তুতকারকের সম্পর্কে আরও বেশি কিছু বলে। প্রোডাকশন লাইনে হাঁটা টুলিং, পরীক্ষার পদ্ধতি, মান নিয়ন্ত্রণের চেকপয়েন্ট এবং সংস্থার সাধারণ স্তর প্রকাশ করে যা সরবরাহ করা সরঞ্জামগুলির ধারাবাহিকতা নির্ধারণ করবে। যদি একটি কারখানা পরিদর্শন করা সম্ভব না হয়, উত্পাদন লাইনের বিস্তারিত ফটোগ্রাফ, পরীক্ষার সুবিধা এবং সাম্প্রতিক সম্পন্ন করা অর্ডারগুলির জন্য জিজ্ঞাসা করা দরকারী অন্তর্দৃষ্টি প্রদান করে।

উপসংহার

মাঝারি ভোল্টেজ সুইচগিয়ার নির্বাচন করার জন্য ডেটাশিটের বাইরে অ্যাপ্লিকেশনের প্রসঙ্গ, কর্মক্ষম পরিবেশ, নিয়ন্ত্রক কাঠামো এবং প্রস্তুতকারকের ক্ষমতা দেখতে হবে। নেমপ্লেটের পরামিতিগুলি হল শুরুর বিন্দু, শেষ লাইন নয়।

একজন প্রকৌশলী যিনি আবেদনের প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করেছেন, ত্রুটির স্তরগুলি যাচাই করেছেন, একটি নিরোধক প্রযুক্তি নির্বাচন করেছেন যা বর্তমান এবং পূর্ববর্তী প্রবিধানগুলি পূরণ করে, সুবিধার রক্ষণাবেক্ষণ দর্শনকে সমর্থন করে এমন কনফিগারেশন চয়ন করেছেন, ইনস্টলেশনের জন্য উপযুক্ত সুরক্ষা এবং যোগাযোগ ব্যবস্থা নির্দিষ্ট করেছেন এবং প্রমাণিত উত্পাদন ক্ষমতা সহ একজন প্রস্তুতকারককে যোগ্য করেছেন- ইঞ্জিনের পাঁচটি সমস্যা এবং ডকুমেন্টেশন পড়া প্রতিরোধের কাজটি করা হয়েছে। কমিশন করার পর দশ, বা বিশ বছর।
