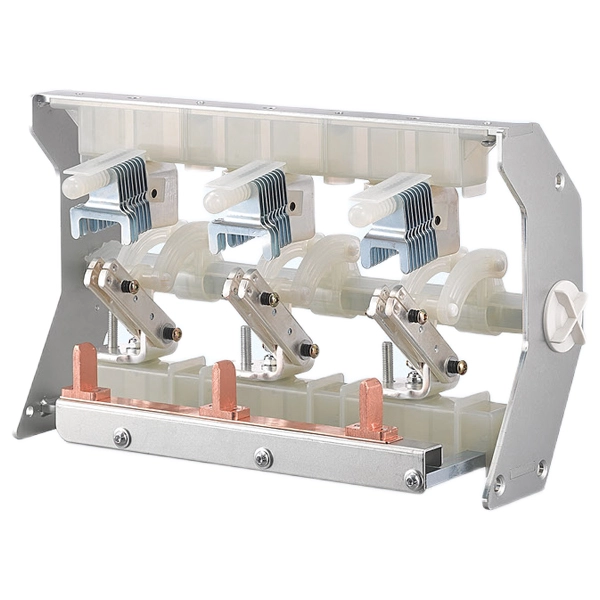

মাঝারি ভোল্টেজ রিং প্রধান ইউনিটের জন্য 11KV লোড ব্রেক সুইচ

মাঝারি ভোল্টেজ রিং প্রধান ইউনিটের জন্য 11kV লোড ব্রেক সুইচ হল একটি মূল উপাদান যা বৈদ্যুতিক শক্তি প্রবাহের নিরাপদ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। সংযোগ বিচ্ছিন্নকারী এবং সার্কিট ব্রেকারের মধ্যে অবস্থিত, এটি টাইপ সি লোড ব্রেক রিং নেটওয়ার্কগুলির জন্য আদর্শ এবং নির্ভরযোগ্য সুরক্ষা এবং অপারেশন নিশ্চিত করতে টাইপ এফ রিং নেটওয়ার্কগুলিতে মাঝারি-ভোল্টেজ ফিউজগুলির সাথে ব্যবহার করা যেতে পারে।

এই সুইচটি 6kV থেকে 40.5kV পর্যন্ত সিস্টেমগুলিকে সমর্থন করে এবং এটি শিল্প, পৌরসভা, পুনর্নবীকরণযোগ্য শক্তি এবং বাণিজ্যিক বিতরণ নেটওয়ার্কগুলির জন্য উপযুক্ত৷

মডেল এবং অর্থ

পণ্য অ্যাপ্লিকেশন

মাঝারি ভোল্টেজ রিং প্রধান ইউনিটের জন্য 11KV লোড ব্রেক সুইচ হল রিং প্রধান ইউনিটের মূল উপাদান। এই ইউনিটগুলি যেমন HXGN15-12, HXGN15-40.5 সেকেন্ডারি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে স্থাপন করা হয়। রিং প্রধান ইউনিটের প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

ট্রান্সফরমার সুরক্ষা:বন্টন ট্রান্সফরমার (সাধারণত 1250/1600 কেভিএ পর্যন্ত) একটি কমপ্যাক্ট, অর্থনৈতিক পদ্ধতিতে স্যুইচ করা এবং সুরক্ষা করা।

তারের লুপ স্যুইচিং:একটি বৃত্তাকার নেটওয়ার্ক সংযোগ তৈরি করুন এবং পরিচালনা করুন যা সম্পূর্ণ লুপে পাওয়ার সাপ্লাই ব্যাহত না করে রক্ষণাবেক্ষণের জন্য তারের অংশগুলিকে বিচ্ছিন্ন করে।

শিল্প ও বাণিজ্যিক শক্তি কেন্দ্র:কারখানা, অ্যাপার্টমেন্ট কমপ্লেক্স এবং বাণিজ্যিক ভবনগুলিতে পাওয়ার এন্ট্রান্সের জন্য প্রধান সুইচিং এবং সুরক্ষা পয়েন্ট হিসাবে পরিবেশন করা।

পণ্যের বৈশিষ্ট্য

লোড ব্রেক সুইচগুলি স্বতন্ত্র নকশা এবং কার্যকরী বৈশিষ্ট্যগুলির একটি সেট দ্বারা সংজ্ঞায়িত করা হয়:

লোড বর্তমান হ্যান্ডলিং

একটি ডেডিকেটেড আর্ক-নিভিং সিস্টেম (যা বায়ু, গ্যাস, ভ্যাকুয়াম, বা SF6-ভিত্তিক হতে পারে) ধারণ করে যা স্বাভাবিক লোড স্রোত এবং নির্দিষ্ট ওভারলোড স্রোতগুলির নিরাপদ বন্ধ এবং খোলার সক্ষম করে।

শর্ট-সার্কিট ব্রেকিং ক্ষমতার অভাব

সহজাতভাবে শর্ট-সার্কিট ফল্ট স্রোত বাধা না দেওয়ার জন্য ডিজাইন করা হয়েছে। এই সমালোচনামূলক ফাংশন একটি যুক্ত ফিউজ দ্বারা অর্জন করা হয়.

দৃশ্যমান বিরতি বিচ্ছিন্নতা

লোড ব্রেক সুইচের নির্মাণে খোলা অবস্থানে একটি দৃশ্যমান এবং দ্ব্যর্থহীন বিচ্ছিন্নতা ফাঁক থাকে, যা ডাউনস্ট্রিম সার্কিটে কাজ করা রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে পারে।

বিভিন্ন আর্ক-কোনচিং মিডিয়া

বিভিন্ন পরিবেশগত প্রয়োজনীয়তা এবং কর্মক্ষমতা চাহিদা মেটানোর জন্য, লোড ব্রেক সুইচটি বায়ু বা পাফার টাইপ হিসাবে বিভিন্ন প্রযুক্তি সরবরাহ করতে পারে যা চাপ এবং ভ্যাকুয়াম টাইপ নির্বাপিত করতে সংকুচিত বায়ু ব্যবহার করে যা একটি সিল করা চেম্বারে উচ্চতর আর্ক বিলুপ্তির জন্য একটি ভ্যাকুয়াম ব্যাঘাতকারী নিয়োগ করে।

SF6 গ্যাসের ধরন

চমৎকার নিরোধক এবং আর্ক-নিভানোর বৈশিষ্ট্যের জন্য সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে।

কমপ্যাক্ট এবং ইন্টিগ্রেটেড ডিজাইন:এর গঠন একটি ছোট পদচিহ্নের জন্য অনুমতি দেয়, বিশেষ করে যখন একটি RMU ঘেরের মধ্যে একটি একক কার্যকরী ইউনিটে ফিউজের সাথে মিলিত হয়।

পণ্যের সুবিধা

মিডিয়াম-ভোল্টেজ রিং মেইন ইউনিটে (RMS), লোড ব্রেক সুইচগুলি সাধারণত ফিউজের সাথে একত্রে ব্যবহৃত হয়। এই সাধারণ প্রয়োগে, মাঝারি ভোল্টেজ রিং প্রধান ইউনিটের জন্য 11kV লোড ব্রেক সুইচ সার্কিট ব্রেকার ব্যবহার করার ক্ষেত্রে উল্লেখযোগ্য সুবিধা প্রদান করে:

উল্লেখযোগ্য অর্থনৈতিক দক্ষতা

"লোড সুইচ + ফিউজ" সংমিশ্রণ হল স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির সুরক্ষার জন্য একটি অত্যন্ত সাশ্রয়ী সমাধান, তাদের উত্পাদন এবং ইনস্টলেশন খরচ একটি সার্কিট ব্রেকার-ভিত্তিক RMU এর তুলনায় উল্লেখযোগ্যভাবে কম, এবং তারা মৌলিক কার্যকারিতার সাথে আপস না করেই প্রকল্পের বাজেটে যথেষ্ট সঞ্চয় প্রদান করতে পারে।

উচ্চতর সুরক্ষা বৈশিষ্ট্য

হস্তক্ষেপের গতি একটি অভ্যন্তরীণ ট্রান্সফরমারের ত্রুটি, যেমন ট্যাঙ্ক ফেটে যাওয়ার ঘটনা রোধ করতে গুরুত্বপূর্ণ। একটি মাঝারি-ভোল্টেজ ফিউজ প্রথম 10 মিলিসেকেন্ডের মধ্যে একটি ত্রুটি পরিষ্কার করতে পারে, যা প্রায়শই একটি সার্কিট ব্রেকারের অপারেটিং সময়ের (সাধারণত প্রায় 60ms) থেকে দ্রুত হয়। এই প্রতিক্রিয়া গতি ট্রান্সফরমার জন্য উন্নত সুরক্ষা. অধিকন্তু, লোড ব্রেক সুইচ এবং ফিউজের এই সমন্বয় রিং নেটওয়ার্কে সমন্বয় সহজ করে এবং সার্কিট ব্রেকার থেকে সমন্বয় অর্জন করা চ্যালেঞ্জিং হতে পারে।

প্রযুক্তিগত পরামিতি

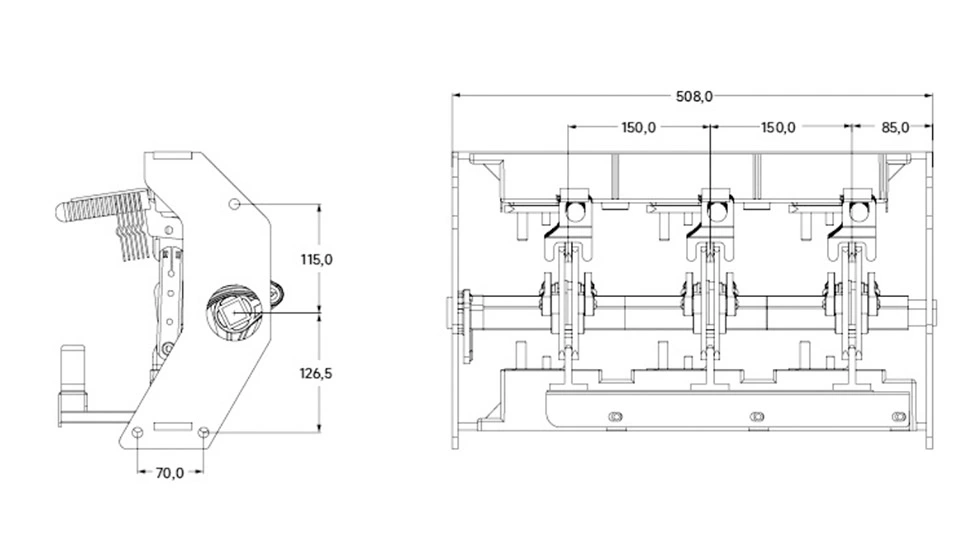

চেহারা এবং মাত্রা

আমাদের বিক্রয়োত্তর সেবা প্রতিশ্রুতি

1. প্রযুক্তিগত সহায়তা এবং বিনামূল্যে প্রশিক্ষণ

আমরা আপনার প্রযুক্তিগত কর্মীদের জন্য দূরবর্তী অনলাইন ভিডিও নির্দেশিকা এবং বিনামূল্যে প্রশিক্ষণ প্রদান করি। অপারেশনের প্রথম বছরের মধ্যে সমস্ত রক্ষণাবেক্ষণ বিনামূল্যে। এক বছর পরে, প্রদত্ত রক্ষণাবেক্ষণ পরিষেবাগুলি উপলব্ধ থাকে।

2. দ্রুত প্রতিক্রিয়া

আপনার অনুরোধ আমাদের জন্য গুরুত্বপূর্ণ. আপনার প্রয়োজনগুলি অবিলম্বে সমাধান করা হয়েছে তা নিশ্চিত করতে আমরা এক ঘন্টার মধ্যে ইমেল বা ফোনের মাধ্যমে প্রতিক্রিয়া জানাব।

3. আজীবন পরামর্শ

আমরা আপনার সরঞ্জামের জীবনকালের জন্য চলমান পরামর্শ পরিষেবা অফার করি। আমাদের দল আপনার যে কোন প্রশ্নের উত্তর দিতে সর্বদা প্রস্তুত।

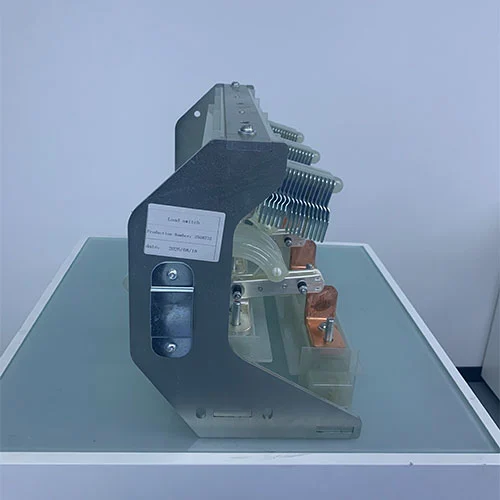

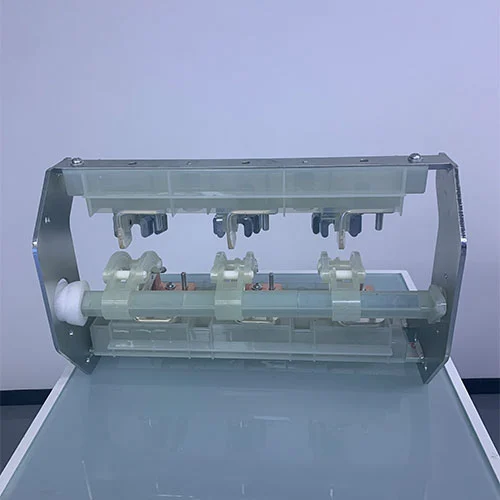

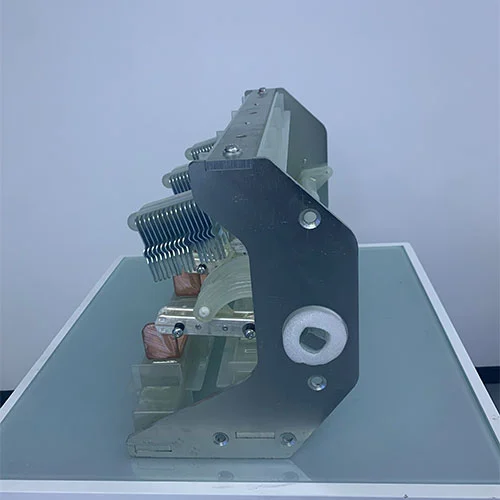

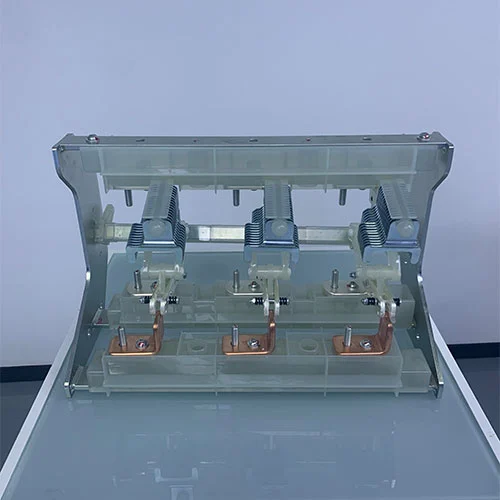

পণ্য প্রদর্শন
