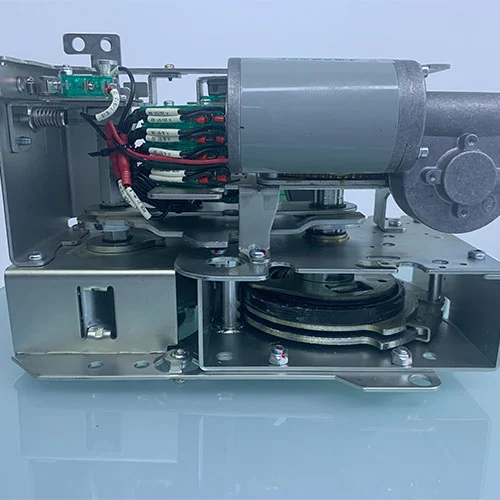

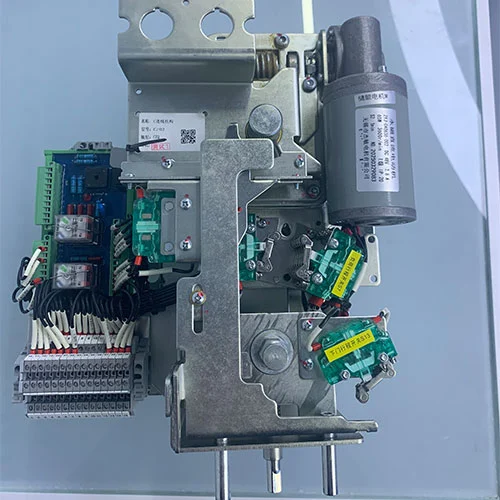

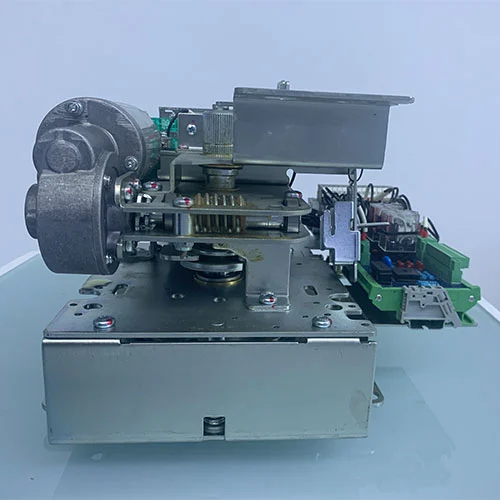

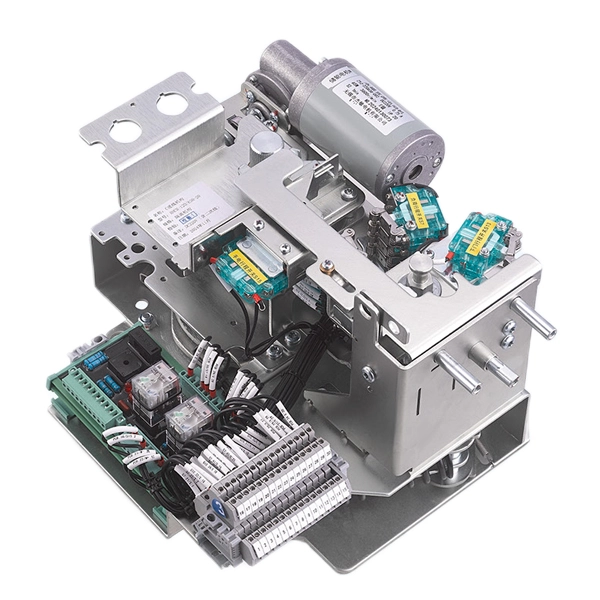

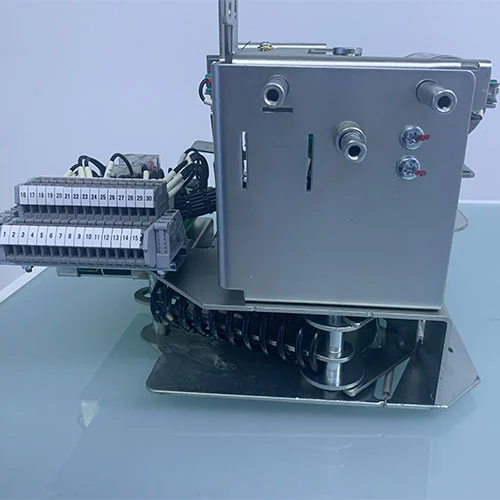

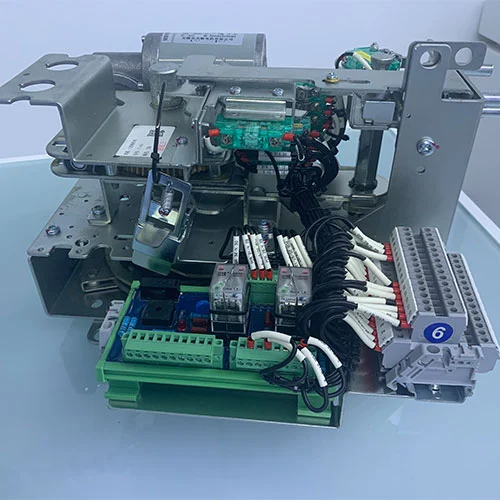

মাঝারি ভোল্টেজ সুইচগিয়ারের জন্য 11KV বৈদ্যুতিক প্রক্রিয়া

Cotenele হল একটি বড় প্রস্তুতকারক যেটি রিং প্রধান ইউনিট এবং তাদের অভ্যন্তরীণ মূল উপাদানগুলি তৈরি করে৷ রিং মেইন ইউনিট (RMU) একটি আধুনিক বিদ্যুৎ বিতরণ নেটওয়ার্কে নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ সরবরাহের জন্য একটি গুরুত্বপূর্ণ গ্যারান্টি৷ এটি একটি কমপ্যাক্ট, ধাতব-ঘেরা সুইচগিয়ার অ্যাসেম্বলি যা সাধারণত ট্রান্সফরমার, বড় ভবন এবং শিল্প সুবিধাগুলিতে বিদ্যুৎ বিতরণের জন্য সেকেন্ডারি ডিস্ট্রিবিউশন সাবস্টেশনে ব্যবহৃত হয়।

মাঝারি ভোল্টেজ সুইচগিয়ারের জন্য 11KV বৈদ্যুতিক প্রক্রিয়া হল একটি RMU-এর একোর উপাদান যা বৈদ্যুতিক সুইচ যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, লোড ব্রেক সুইচগুলির জন্য "নিয়ন্ত্রণ কেন্দ্র" হিসাবে কাজ করে। একটি RMU-এর মধ্যে বিভিন্ন উপাদানের বিভাগগুলির মধ্যে, আগত প্রক্রিয়াটি তর্কযোগ্যভাবে সবচেয়ে গুরুত্বপূর্ণ, কারণ এটি সিস্টেমে বৈদ্যুতিক শক্তি প্রবেশের গেটওয়ে হিসাবে কাজ করে।

মডেল

ইনকামিং অপারেটিং মেকানিজমের সংজ্ঞা?

ইনকামিং মেকানিজম হল একটি রিং মেইন ইউনিটের ইনকামিং ইউনিটের জন্য একটি গুরুত্বপূর্ণ নিয়ন্ত্রণ উপাদান, যেখানে বহিরাগত গ্রিড বা আপস্ট্রিম সাবস্টেশন থেকে উচ্চ-ভোল্টেজ শক্তি RMU-তে প্রবেশ করে। এটি আগত সার্কিটকে নিরাপদে সংযোগ, বিচ্ছিন্ন বা গ্রাউন্ড করতে প্রাথমিক সুইচ পরিচালনা করে।

সিস্টেমের প্রয়োজনীয়তার উপর নির্ভর করে, ইনকামিং মেকানিজম দুটি সুইচ প্রকারের একটি নিয়ন্ত্রণ করে:

লোড ব্রেক সুইচ ("সি" মেকানিজম)

স্বাভাবিক লোড অবস্থার অধীনে ঘন ঘন অপারেশন জন্য ডিজাইন.

তিন-পজিশন অপারেশন:চালু / বন্ধ / পৃথিবী।

রক্ষণাবেক্ষণের জন্য দৃশ্যমান বিচ্ছিন্নতা এবং নিরাপদ গ্রাউন্ডিং প্রদান করে।

ভ্যাকুয়াম সার্কিট ব্রেকার ("ভি" মেকানিজম)

ফল্ট সুরক্ষা সঙ্গে উচ্চ ক্ষমতা অ্যাপ্লিকেশন.

আরএমইউ এবং ডাউনস্ট্রিম সরঞ্জামের ক্ষতি রোধ করতে শর্ট-সার্কিট স্রোতকে বাধা দেয়।

উন্নত নিরাপত্তা সহ একটি লোড ব্রেক সুইচের সমস্ত ফাংশন সম্পাদন করে।

সমস্ত আগত প্রক্রিয়া অন্তর্ভুক্ত:

বসন্ত-চার্জ ম্যানুয়াল বা মোটর-চালিত অপারেশন।

অবস্থানের সূচকগুলি পরিষ্কার করুন (চালু, বন্ধ, পৃথিবী)।

বৈদ্যুতিক ইন্টারলকগুলি RMU সুরক্ষা ব্যবস্থার সাথে একীভূত।

অপারেটিং নির্দেশাবলী - মাঝারি ভোল্টেজ সুইচগিয়ারের জন্য 11KV বৈদ্যুতিক প্রক্রিয়া

1. ক্লোজিং অপারেশন

ম্যানুয়াল ক্লোজিং:

শীর্ষ ড্রাইভ শ্যাফ্টে মনোনীত অপারেটিং হ্যান্ডেল ঢোকান।

স্প্রিংকে তার লকিং পয়েন্টে সংকুচিত করতে ঘড়ির কাঁটার দিকে ~90° ঘোরান।

স্প্রিং রিলিজ করে, লোড সুইচের প্রধান সার্কিটটিকে বন্ধ করে দেয়।

বৈদ্যুতিক বন্ধ:

মেকানিজমকে শক্তিশালী করুন এবং একটি বন্ধ সংকেত পাঠান।

নিয়ামক লোড সুইচ স্থিতি এবং ইন্টারলক পরীক্ষা করে।

শর্ত পূরণ করা হলে, প্রক্রিয়া মোটর ক্লোজিং সম্পূর্ণ করে।

দ্রষ্টব্য: প্রধান সার্কিট বন্ধ করার সময় গ্রাউন্ডিং অপারেশন যান্ত্রিকভাবে লক করা হয়।

2. খোলার অপারেশন

ম্যানুয়াল খোলা:

উপরের ড্রাইভ শ্যাফ্টে অপারেটিং হ্যান্ডেল ঢোকান।

স্প্রিংকে তার ল্যাচ পয়েন্টে সংকুচিত করতে ঘড়ির কাঁটার বিপরীত দিকে ~90° ঘোরান।

লোড সুইচের প্রধান সার্কিট খুলতে বসন্ত শক্তি প্রকাশ করে।

বৈদ্যুতিক খোলা:

কন্ট্রোলারে একটি খোলার সংকেত পাঠান।

কন্ট্রোলার সুইচ স্ট্যাটাস এবং ইন্টারলক যাচাই করে।

মেকানিজম মোটর খোলার অপারেশন সম্পূর্ণ করে।

দ্রষ্টব্য: খোলা অবস্থানে, বন্ধ এবং আর্থিং অপারেশন অনুমোদিত।

3. আর্থিং (গ্রাউন্ডিং) অপারেশন

আর্থিং সুইচ বন্ধ করা:

নীচের গ্রাউন্ডিং ড্রাইভ শ্যাফ্টে হ্যান্ডেলটি ঢোকান।

ঘড়ির কাঁটার দিকে ঘোরান ~90°; আর্থিং সুইচ বন্ধ করতে বসন্ত কম্প্রেস করে এবং ছেড়ে দেয়।

ইন্টারলক সক্রিয়, প্রধান সার্কিট বন্ধ প্রতিরোধ.

আর্থিং সুইচ খোলা:

একই নিম্ন খাদ মধ্যে হ্যান্ডেল ঢোকান।

ঘড়ির কাঁটার বিপরীত দিকে ঘোরান ~90°; গ্রাউন্ডিং সুইচ খুলতে বসন্ত রিলিজ।

ইন্টারলক রিলিজ, স্বাভাবিক লোড সুইচ অপারেশন অনুমতি দেয়.

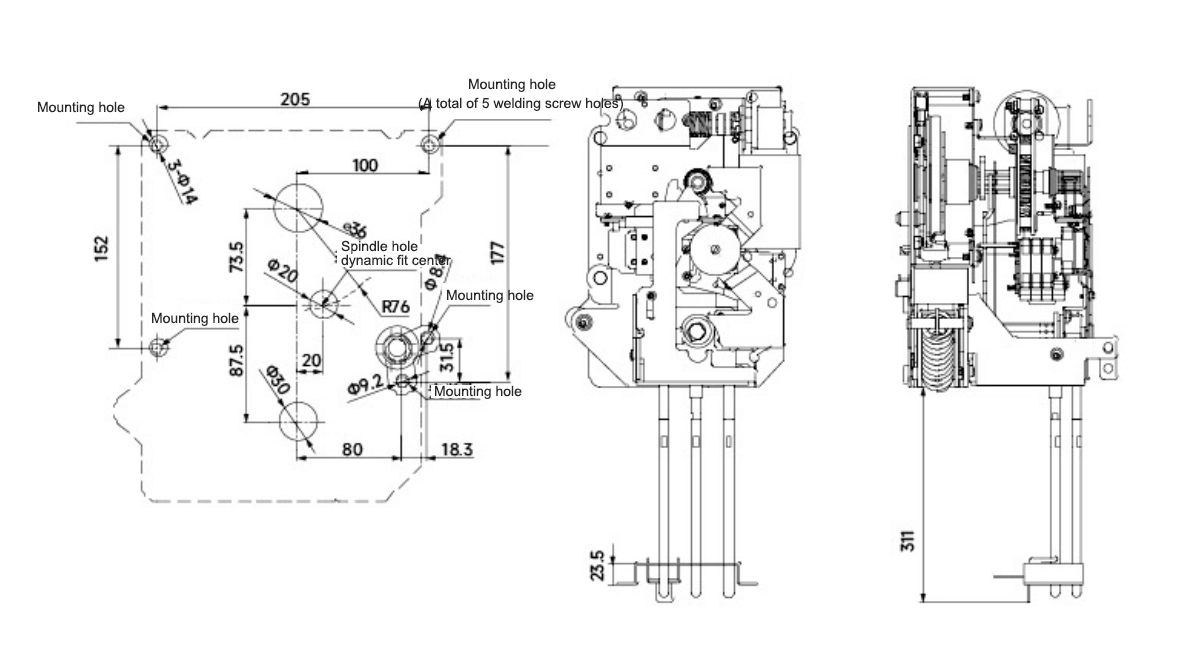

চেহারা এবং মাত্রা

কেন আমাদের চয়ন করুন?

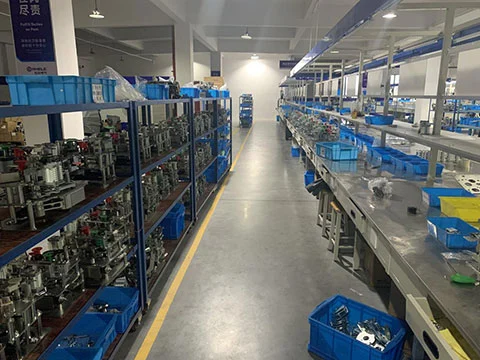

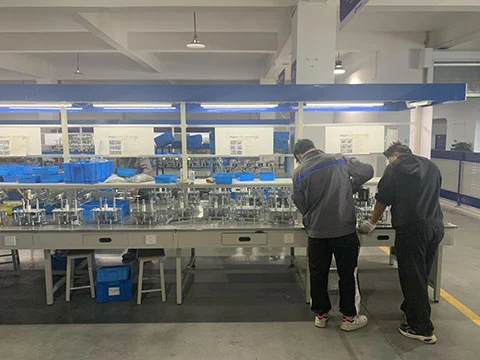

কারখানার সরাসরি সরবরাহ:Cotenele 30,000 বর্গ মিটার জুড়ে একটি মূল কারখানা সহ ঝেজিয়াং প্রদেশের Yueqing-এ অবস্থিত।

সার্টিফিকেশন:ISO9001, ISO14001, ISO45001।

প্রযুক্তিগত শক্তি:RHSV সিরিজের পরিবেশ বান্ধব গ্যাস ক্যাবিনেট, ভ্যাকুয়াম সার্কিট ব্রেকার, এবং অপারেটিং মেকানিজম, একাধিক পেটেন্ট এবং জাতীয় টাইপ টেস্ট রিপোর্ট সহ বিস্তৃত R&D অভিজ্ঞতা।

গ্রাহকের ক্ষেত্রে:বড় মাপের প্রকল্প যেমন চায়না রিসোর্সেস পাওয়ার, ব্যানিউন্সিয়ান উইন্ড ফার্ম, তাজিকিস্তান আইনি গোল্ড মাইন এবং সিচুয়ান-তিব্বত রেলওয়ে আমাদের পণ্যগুলির নির্ভরযোগ্যতা এবং আন্তর্জাতিক প্রযোজ্যতা প্রদর্শন করে।

সংগ্রহের সুবিধা:বাল্ক কাস্টমাইজেশন, দ্রুত ডেলিভারি এবং দেশীয় এবং আন্তর্জাতিক প্রজেক্ট ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন সমর্থন করে।

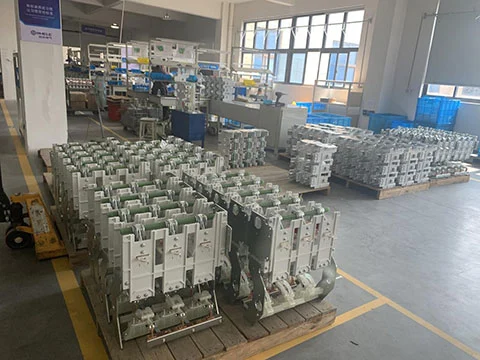

পণ্য প্রদর্শন
