RMU এর জন্য 11KV মাঝারি ভোল্টেজ ইনডোর আর্থিং সুইচ

একটি রিং মেইন ইউনিট (আরএমইউ) হল আধুনিক পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে শেষ ব্যবহারকারীদের জন্য নির্ভরযোগ্য এবং অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করার জন্য একটি অত্যাবশ্যক শক্তি সরঞ্জাম, আর্থিং সুইচগুলি সাধারণত সেকেন্ডারি ডিস্ট্রিবিউশন সাবস্টেশনগুলির এই আরএমইউগুলিতে মাউন্ট করা হয়।

আরএমইউ-তে কমপ্যাক্ট আকার এবং বহু-কার্যকরী বৈশিষ্ট্য রয়েছে, রিং প্রধান ইউনিটের সময় কর্মীদের এবং সরঞ্জামগুলির সুরক্ষার রক্ষণাবেক্ষণের প্রয়োজন এবং যখন তারা ত্রুটিযুক্ত অবস্থায় থাকে তখন সর্বোত্তম। RMU-এর জন্য 11KV মিডিয়াম ভোল্টেজ ইনডোর আর্থিং সুইচ হল একটি নির্দিষ্ট, কিন্তু গুরুত্বপূর্ণ উপাদান। যদিও আর্থিং সুইচের গঠন সহজ। কিন্তু এটি নিরাপদ অপারেশনাল পদ্ধতির ভিত্তি, যা বৈদ্যুতিক সার্কিট এবং পৃথিবীর ডি-এনার্জাইজড অংশগুলির মধ্যে একটি যাচাইযোগ্য এবং নিরাপদ সংযোগ প্রদান করতে পারে।

মডেল এবং অর্থ

আর্থিং সুইচ কি?

RMU-এর জন্য একটি 11KV মাঝারি ভোল্টেজ ইনডোর আর্থিং সুইচ হল একটি যান্ত্রিক সুইচ যা সাধারণত সুইচগিয়ার অ্যাসেম্বলির একটি মাঝারি-ভোল্টেজ উপাদানে একত্রিত হয়, যেমন একটি RMU, পরিবেশ-বান্ধব সুইচগিয়ার এবং গ্যাস-অন্তরক সুইচগিয়ার। এর প্রাথমিক উদ্দেশ্য হল সার্কিটের একটি নির্দিষ্ট অংশ-যেমন একটি তারের ফিডার বা বাসবার-কে সরাসরি পৃথিবীর সাথে সংযুক্ত করা। আর্থিং সুইচ ভ্যাকুয়াম সার্কিট ব্রেকার বা লোড ব্রেক সুইচের সাথে আলাদা, আর্থিং সুইচটি সাধারণ পরিস্থিতিতে লোড কারেন্ট বা ফল্ট কারেন্টকে বাধা দেওয়ার জন্য ডিজাইন করা হয়নি। পরিবর্তে, এটি একটি সুরক্ষা ডিভাইস যা প্রাথমিক স্যুইচিং ডিভাইস দ্বারা সার্কিটটি ডি-এনার্জাইজ করার পরেই কাজ করে। এটি একটি দৃশ্যমান এবং ইতিবাচক ইঙ্গিত দেয় যে নেটওয়ার্কের ডাউনস্ট্রিম বিভাগটি গ্রাউন্ডেড, এটি নিশ্চিত করে যে এটি প্রযুক্তিবিদদের জন্য কাজ করা নিরাপদ।

কিভাবে এই পণ্য কাজ করে?

RMU-এর জন্য 11kV মাঝারি ভোল্টেজ ইনডোর আর্থিং সুইচ একটি কম-প্রতিবন্ধক গ্রাউন্ডিং পাথ স্থাপন করে নিরাপদ রক্ষণাবেক্ষণ এবং সিস্টেম সুরক্ষা নিশ্চিত করে। এর অপারেশন তিনটি মূল পর্যায় নিয়ে গঠিত:

1. যান্ত্রিক অপারেশন:আর্থিং সুইচটি একটি বাহ্যিক প্রক্রিয়ার মাধ্যমে পরিচালিত হয়, সাধারণত দূরবর্তী অপারেশনের জন্য ম্যানুয়াল হ্যান্ডেল বা বৈদ্যুতিক ডিভাইস ব্যবহার করে। এই প্রক্রিয়াটি নির্দিষ্ট পরিচিতির একটি সেটের দিকে চলমান পরিচিতিগুলির একটি সেটকে চালিত করে। অপারেশনটি সাধারণত একটি "মেক-প্রুফ" টাইপের হয়, যার অর্থ স্যুইচটিতে ত্রুটি ঘটলে একটি ফল্ট কারেন্টের বিরুদ্ধে বন্ধ করার যান্ত্রিক শক্তি থাকে, যদিও এটি ত্রুটির অধীনে খুলতে পারে না।

2. স্থল পথ স্থাপন:যখন চলমান পরিচিতিগুলি স্থির পরিচিতির সাথে মিলিত হয়, তখন তারা একটি অবিচ্ছিন্ন ধাতব পথ তৈরি করে। এই পথের এক প্রান্ত উচ্চ-ভোল্টেজ কন্ডাক্টরের সাথে সংযুক্ত (যেমন, তারের সমাপ্তি)। অন্য প্রান্তটি RMU এর আর্থ বারের সাথে শক্তভাবে বোল্ট করা হয়েছে, যা পালাক্রমে স্টেশনের আর্থ গ্রিডের সাথে সংযুক্ত। এটি কার্যকরভাবে ফেজ কন্ডাক্টরকে পৃথিবীতে ছোট করে।

3. নিরাপত্তা ইন্টারলকিং:এর অপারেশনের একটি মৌলিক দিক হল কঠোর যান্ত্রিক ইন্টারলক ("পাঁচ-প্রতিরোধ" যুক্তির অংশ)। এই ইন্টারলকগুলি মূল সুইচ (লোড ব্রেক সুইচ বা সার্কিট ব্রেকার) বন্ধ অবস্থায় থাকাকালীন আর্থিং সুইচটিকে বন্ধ হওয়া থেকে বাধা দেয় এবং বিপরীতভাবে, আর্থিং সুইচটি নিযুক্ত থাকা অবস্থায় মূল সুইচটিকে বন্ধ হওয়া থেকে বিরত রাখে। এটি বিপর্যয়মূলক "মৃত-সংক্ষিপ্ত" ত্রুটিগুলি প্রতিরোধ করে।

এই পণ্য ফাংশন কি?

RMU এর জন্য 11kV মাঝারি ভোল্টেজ ইনডোর আর্থিং সুইচ গুরুত্বপূর্ণ নিরাপত্তা এবং অপারেশনাল ফাংশন প্রদান করে:

1. কর্মী নিরাপত্তা

একটি শূন্য-সম্ভাব্য কাজের পরিবেশ নিশ্চিত করতে ডাউনস্ট্রিম কেবল এবং বাসবারগুলিকে গ্রাউন্ড করে।

রক্ষণাবেক্ষণ কর্মীদের অপ্রত্যাশিত বৈদ্যুতিক অবস্থা থেকে রক্ষা করে যেমন বিপরীত সরবরাহ, প্ররোচিত ভোল্টেজ, বজ্রপাতের আঘাত, বা অবশিষ্ট চার্জ।

2. অবশিষ্ট চার্জ অপচয়

মাঝারি-ভোল্টেজ তারগুলি ক্যাপাসিটিভ শক্তি সঞ্চয় করে।

বিদ্যুৎ সরবরাহ থেকে সংযোগ বিচ্ছিন্ন করার পরে সুইচটি একটি নিয়ন্ত্রিত স্রাব পথ প্রদান করে, বৈদ্যুতিক শকের ঝুঁকি দূর করে।

3. স্থিতি ইঙ্গিত এবং যাচাইকরণ

RMU প্যানেলে স্পষ্ট চাক্ষুষ ইঙ্গিত প্রদান করে।

ভোল্টেজ উপস্থিতি সূচকের সাথে মিলিত, প্রযুক্তিবিদরা অপারেশনের আগে সার্কিট নিরাপত্তা যাচাই করতে পারেন।

4. তারের পরীক্ষা সক্ষম করা

নিরাপদে বৈদ্যুতিক পরীক্ষা যেমন অন্তরণ প্রতিরোধ বা VLF পরীক্ষার সুবিধা দেয়।

পরীক্ষার পরে, সুইচটি তারের ক্যাপাসিট্যান্স থেকে জমে থাকা পরীক্ষার ভোল্টেজকে নিরাপদে ডিসচার্জ করে।

আমি কিভাবে এগিয়ে যেতে হবে?

1. গ্রাউন্ডিং সুইচ সংযোগ বিচ্ছিন্ন:গ্রাউন্ডিং সুইচ অপারেটিং হোলে অপারেটিং হ্যান্ডেলটি ঢোকান এবং সংযোগ বিচ্ছিন্ন করতে বিপরীত পিনটি ঘুরিয়ে দিন।

2. লোড সুইচ অপারেশন হোলের ভিতরে, সুইচ বন্ধ করতে ঘড়ির কাঁটার দিকে ঘুরুন (বৈদ্যুতিক অপারেশনের জন্য বন্ধ করার বোতাম টিপুন)।

3. ফ্যান-আকৃতির পরিচিতিগুলি ব্যবহার করার সময়, নিম্ন গ্রাউন্ডিং সুইচের গ্রাউন্ডিং পরিচিতিগুলি 1, 4 এবং 6 অবস্থানে একত্রিত হয়৷

4. ওভারল্যাপিংয়ের জন্য কপার বার ব্যবহার করার সময়, নিম্ন গ্রাউন্ডিং সুইচের গ্রাউন্ডিং পরিচিতিগুলি 2, 3 এবং 5 অবস্থানে একত্রিত হয়।

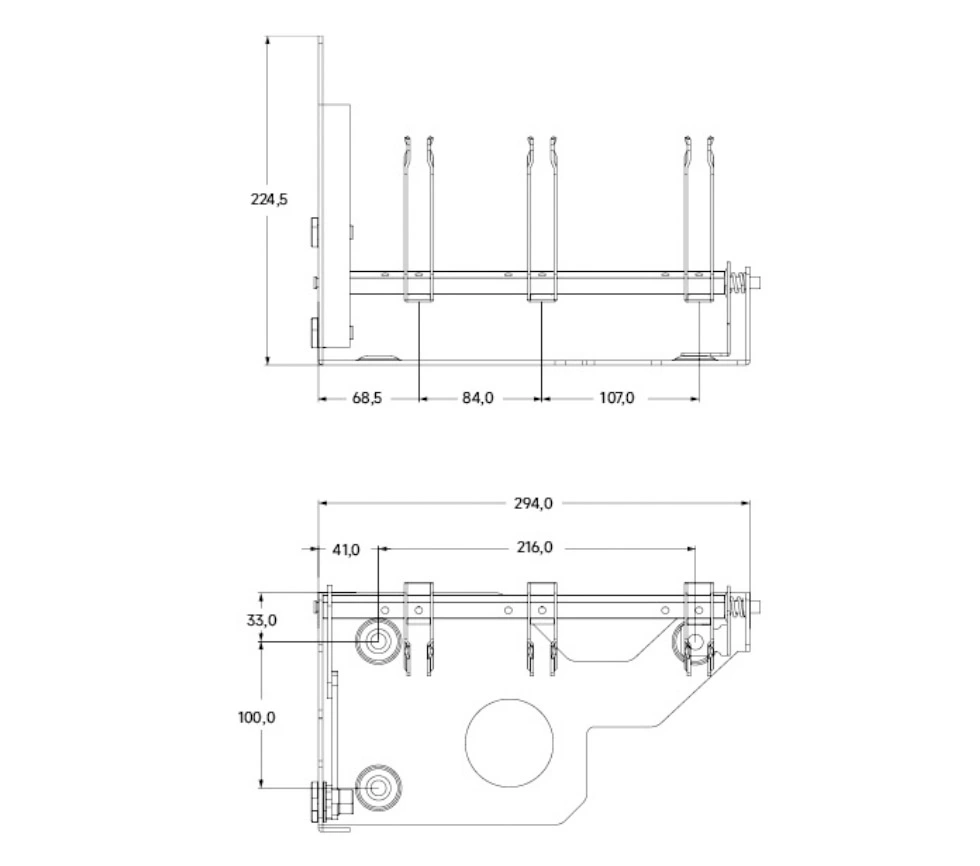

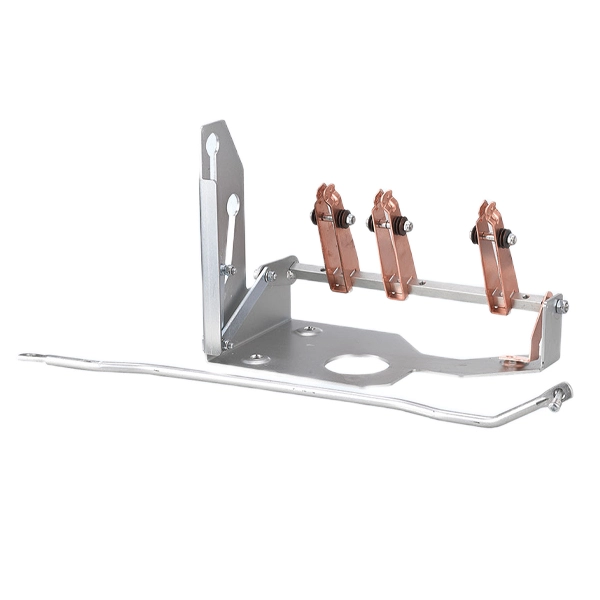

চেহারা এবং মাত্রা

কেন Cotenele চয়ন?

1. চীন প্রস্তুতকারক, যুক্তিসঙ্গত দাম, নির্ভরযোগ্য গুণমান।

2. বিস্তৃত অভিজ্ঞতা, মূল উপাদানগুলির স্বাধীন R&D RMU এর দক্ষ এবং নিরাপদ অপারেশন নিশ্চিত করে।

3. ব্যাপক বিক্রয়োত্তর এবং প্রযুক্তিগত সহায়তা, গ্রাহকদের জন্য ইনস্টলেশন নির্দেশিকা এবং অন-সাইট কমিশনিং প্রদান করে।

4. পরিবেশগতভাবে বন্ধুত্বপূর্ণ এবং শক্তি-সাশ্রয়ী পণ্য, আধুনিক সবুজ বিদ্যুতের প্রয়োজনীয়তা পূরণ করে।

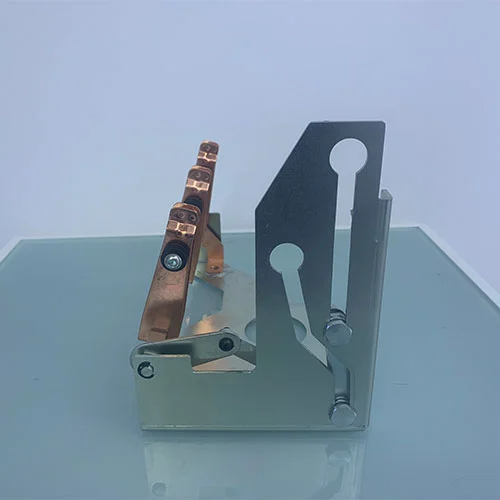

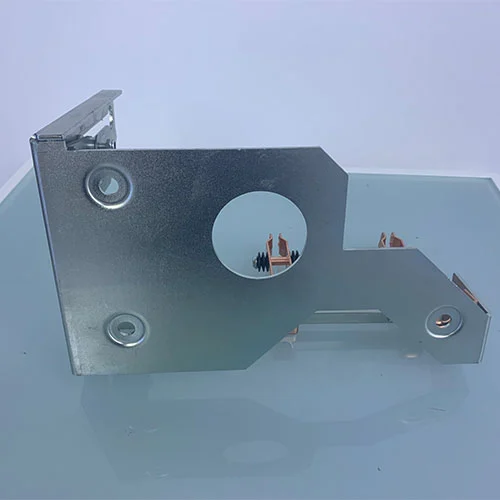

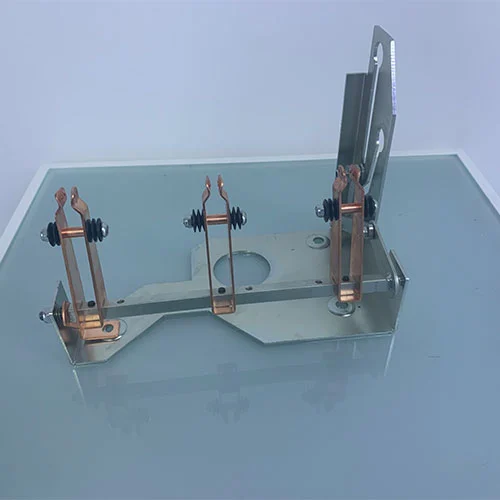

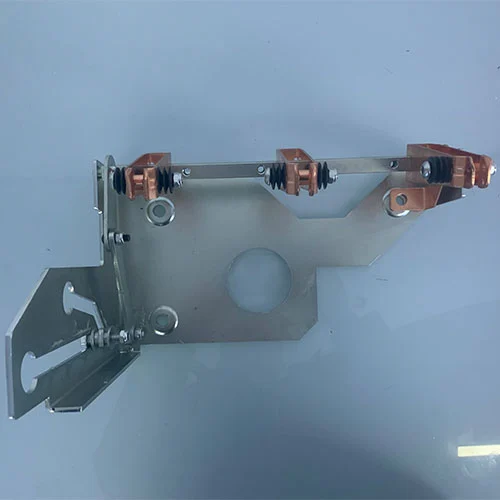

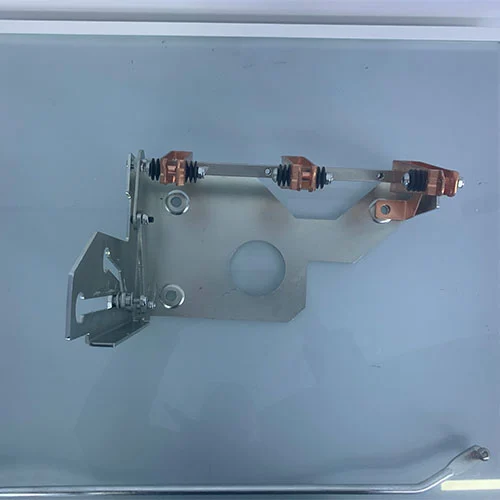

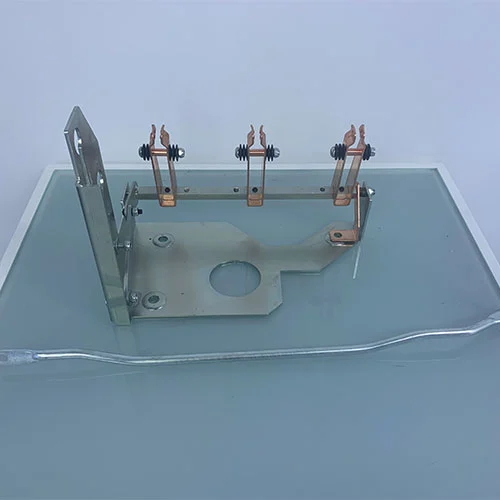

পণ্য প্রদর্শন
