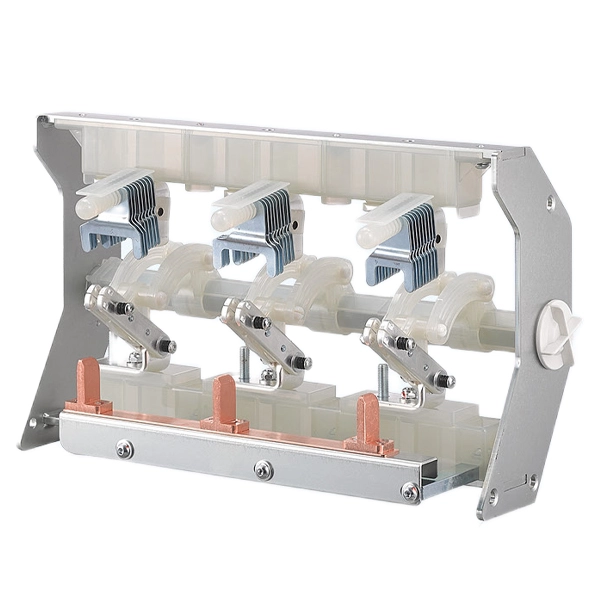

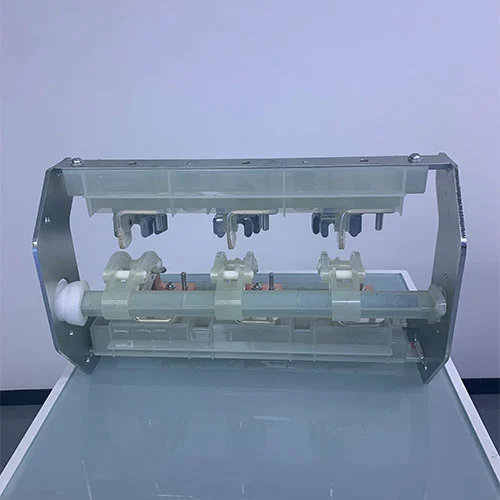

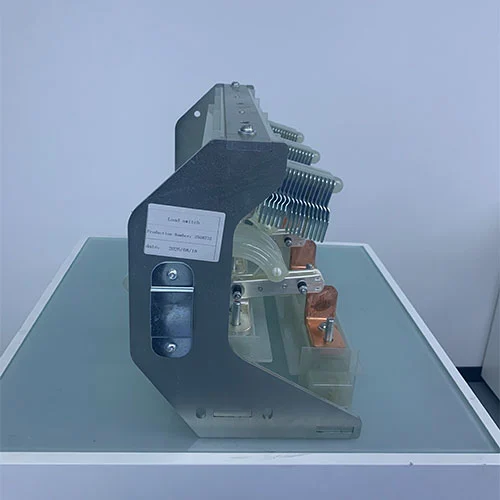

11KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট লোড সুইচ

11kV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট লোড সুইচ হল একটি রিং নেটওয়ার্ক ইউনিটের মূল উপাদান যা রেট করা বর্তমান সুইচ নিয়ন্ত্রণ করতে ব্যবহৃত হয়। Cotenele অত্যন্ত নির্ভরযোগ্য লোড সুইচ এবং রিং নেটওয়ার্ক ইউনিট সমাধান প্রদান করে।

স্বল্প-সময়ের বর্তমান প্রতিরোধ: প্রধান সার্কিট স্বল্প-সময় 20kA (4s), 25kA (3s); গ্রাউন্ডিং সুইচ স্বল্প সময়ের বর্তমান 20kA (4s) সহ্য করে।

যান্ত্রিক জীবন: লোড সুইচ 5000 অপারেশন, গ্রাউন্ডিং সুইচ 3000 অপারেশন।

স্ট্যান্ডার্ড সম্মতি: GB3804-2017, GB16926-2009, GB/T1985-2023।

মডেল এবং অর্থ

একটি লোড বিরতি সুইচ কি?

এটি একটি যান্ত্রিক সুইচিং ডিভাইস যা সাধারণত একটি রিং প্রধান ইউনিট বা গ্যাস-অন্তরক সিউইচগিয়ারে মাউন্ট করা হয়, যা সাধারণ সার্কিট অবস্থায় বৈদ্যুতিক স্রোত তৈরি, বহন এবং ভাঙতে সক্ষম। যার মধ্যে রয়েছে লোড কারেন্ট, নো-লোড কন্ডিশন বা ছোট ইনডাকটিভ স্রোত (যেমন ট্রান্সফরমারকে শক্তি দেওয়া) এর মতো অবস্থার অধীনে কাজ করা।

লোড ব্রেক সুইচটি সংযোগ বিচ্ছিন্ন করার সাথে আলাদা, এটি সাধারণত সিস্টেমটি স্বাভাবিকভাবে কাজ করার সময় বিদ্যুৎ প্রবাহে বাধা দেওয়ার বৈদ্যুতিক চাপ পরিচালনা করতে ব্যবহৃত হয়। এটি একটি চাপ নির্বাপক সিস্টেম দ্বারা সজ্জিত করা হয় নিরাপদে বৈদ্যুতিক চাপ নিভানোর জন্য যখন পরিচিতিগুলি লোডের অধীনে আলাদা হয়। সাধারণ চাপ নিভানোর পদ্ধতির মধ্যে রয়েছে ভ্যাকুয়াম বাধা, SF6 গ্যাস নিমজ্জন, বা বায়ু সংকোচন (পাফার টাইপ)।

লোড ব্রেক সুইচের প্রধান কাজ এবং ভূমিকা

লোড ব্রেক সুইচের সবচেয়ে গুরুত্বপূর্ণ ফাংশন হল অপারেশনাল কন্ট্রোল বট ফল্ট সুরক্ষা নয়। এর মূল ফাংশন অন্তর্ভুক্ত:

স্যুইচিং লোড বর্তমান:লোড ব্রেক সুইচের একটি মূল কাজ হল সার্কিটগুলিকে সংযোগ এবং সংযোগ বিচ্ছিন্ন করা যা তাদের স্বাভাবিক অপারেটিং কারেন্ট নিরাপদে বহন করে। যাতে অপারেটররা নিয়মিত রক্ষণাবেক্ষণ বা পুনর্বিন্যাস করার জন্য পাওয়ার গ্রিডের অংশগুলি যেমন ট্রান্সফরমার বা তারের রিংগুলিকে শক্তিশালী বা ডি-এনার্জীজ করে।

বর্তমান বহন:লোড ব্রেক সুইচটি বন্ধ থাকা অবস্থায় অতিরিক্ত গরম না করে ক্রমাগত রেট করা কারেন্ট বহন করতে পারে, আরএমইউ এর মাধ্যমে দক্ষ পাওয়ার ট্রান্সমিশন নিশ্চিত করে।

ত্রুটি সহ্য করা:একটি লোড ব্রেক সুইচ অবশ্যই যথেষ্ট শক্তিশালী হতে হবে যাতে এটির মধ্য দিয়ে প্রবাহিত একটি ফল্ট কারেন্টের বিশাল ইলেক্ট্রোম্যাগনেটিক এবং তাপীয় চাপ সহ্য করতে পারে যতক্ষণ না একটি আপস্ট্রিম সুরক্ষা ডিভাইস (যেমন একটি ফিউজ বা ব্রেকার) ত্রুটিটি পরিষ্কার না করে কারণ এটি একটি শর্ট-সার্কিট ত্রুটিকে বাধা দিতে পারে না, যাকে "ফল্ট মেক" ক্ষমতা বলে।

বিচ্ছিন্নতা প্রদান:অনেক লোড সুইচ একটি দৃশ্যমান বা নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান করার জন্য ডিজাইন করা হয়েছে, এটি নিশ্চিত করে যে রক্ষণাবেক্ষণের সময় ডাউনস্ট্রিম সরঞ্জামগুলি পাওয়ার উত্স থেকে নিরাপদে সংযোগ বিচ্ছিন্ন করা হয়েছে।

এই পণ্যটি কোথায় ব্যবহার করা যেতে পারে?

11KV মিডিয়াম ভোল্টেজ রিং মেইন ইউনিট লোড সুইচ হল রিং মেইন ইউনিটের ওয়ার্কহরস এবং মাঝারি ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কে (সাধারণত 24kV বা 40.5kV পর্যন্ত) ব্যাপকভাবে ব্যবহৃত হয়।

ট্রান্সফরমার সুরক্ষা (ফিউজ সহ):ডিস্ট্রিবিউশন ট্রান্সফরমারগুলিকে রক্ষা করার জন্য F-ইউনিট রিং প্রধান ইউনিটে একটি লোড ব্রেক সুইচ প্রায়শই মাঝারি-ভোল্টেজ ফিউজের সাথে মিলিত হয়। লোড ব্রেক সুইচ স্বাভাবিক কাজের সার্কিট পরিচালনা করবে, যখন ফিউজ হ্যান্ডেল কোনো ত্রুটি কারেন্ট বাধা দেয়।

তারের স্যুইচিং:লোড ব্রেক সুইচটি পাওয়ার তারের রিং ইন এবং রিং আউটের মাধ্যমে বন্ধ-লুপ নেটওয়ার্ক তৈরি করে।

আধুনিক নিরোধকের সাথে সামঞ্জস্যতা:

SF6 উত্তাপ RMUs:লোড ব্রেক সুইচগুলি সাধারণত সালফার হেক্সাফ্লোরাইড গ্যাস ইনসুলেটেড রিং প্রধান ইউনিটগুলিতে ব্যবহৃত হয়। SF6 এর চমৎকার নিরোধক কর্মক্ষমতা রয়েছে এবং আর্ককে নিভিয়ে দিতে সাহায্য করে, যার মধ্যে কমপ্যাক্ট সাইজ এবং সিল করা ঘেরের বৈশিষ্ট্য রয়েছে।

পরিবেশ বান্ধব RMU:SF6 নির্গমন কমাতে ধাক্কা দিয়ে, লোড সুইচগুলি এখন শুষ্ক বায়ু, নাইট্রোজেন বা ফ্লুরোনিট্রিল মিশ্রণের মত বিকল্প অন্তরক মাধ্যম ব্যবহার করে "সবুজ" বা পরিবেশগতভাবে বন্ধুত্বপূর্ণভাবে সফলভাবে স্থাপন করা হয়েছে। আধুনিক ডিজাইনগুলি এই পরিবেশ বান্ধব গ্যাসগুলিতে নির্ভরযোগ্য আর্ক বিলুপ্তি নিশ্চিত করতে যোগাযোগের কাঠামোকে অপ্টিমাইজ করে।

লোড ব্রেক সুইচ VS ভ্যাকুয়াম সার্কিট ব্রেকার VS সংযোগ বিচ্ছিন্নকারী

সমস্ত লোড ব্রেক সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্ন হল RMU এবং পরিবেশ-বান্ধব সুইচগিয়ার এবং গ্যাস-অন্তরক সুইচগিয়ারের মূল উপাদান, কিন্তু তাদের কার্য এবং কাঠামোর জন্য এই তিনটি উপাদানের মধ্যে অনেক পার্থক্য রয়েছে:

11KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট লোড সুইচ একটি রিং প্রধান ইউনিটের মধ্যে বিদ্যুৎ প্রবাহের নিয়মিত নিয়ন্ত্রণের জন্য প্রাথমিক ডিভাইস। এটি আধুনিক, সিল করা ঘেরগুলির জন্য উপযুক্ত একটি কমপ্যাক্ট ফর্ম ফ্যাক্টর বজায় রেখে নিরাপদে লাইভ সার্কিটগুলি পরিচালনা করার সমালোচনামূলক ক্ষমতা প্রদান করে, তারা ঐতিহ্যগত SF6 গ্যাস ব্যবহার করে বা নতুন পরিবেশগতভাবে বন্ধুত্বপূর্ণ বিকল্পগুলি ব্যবহার করে। এর কার্যকারিতা সম্পূর্ণরূপে নিরাপত্তা-ভিত্তিক সংযোগ বিচ্ছিন্নকারী এবং প্রতিরক্ষামূলক সার্কিট ব্রেকার থেকে আলাদা।

প্রযুক্তিগত পরামিতি

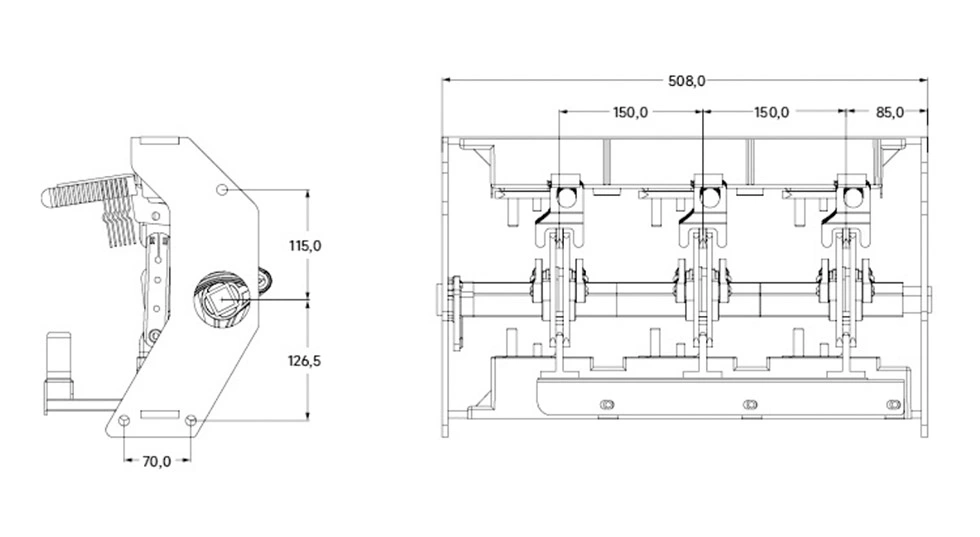

চেহারা এবং মাত্রা

FAQ

প্রশ্ন 1: একটি 11kV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট লোড সুইচ কি?

উত্তর: একটি 11kV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট লোড সুইচ হল একটি যান্ত্রিক সুইচিং ডিভাইস যা একটি রিং প্রধান ইউনিট (RMU), গ্যাস-ইনসুলেটেড সুইচগিয়ার (GIS), বা পরিবেশ বান্ধব সুইচগিয়ারে ইনস্টল করা হয়। এটি নিরাপদে মাঝারি ভোল্টেজ কারেন্ট সংযোগ এবং সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটি রেটেড লোড কারেন্ট বহন করতে পারে এবং সাধারণ অপারেটিং অবস্থার অধীনে সার্কিট সংযোগ বিচ্ছিন্ন করতে পারে, তবে এটি বড় শর্ট-সার্কিট স্রোতকে সরাসরি বাধা দেওয়ার জন্য উপযুক্ত নয়।

প্রশ্ন 2: একটি রিং প্রধান ইউনিট এবং একটি ধাতব-ক্ল্যাড সুইচগিয়ারের মধ্যে পার্থক্য কী? কিভাবে আমরা তাদের মধ্যে নির্বাচন করা উচিত?

উত্তর: প্রধান পার্থক্য হল কাঠামো এবং প্রয়োগের সুযোগ।
রিং প্রধান ইউনিট: কমপ্যাক্ট গঠন এবং ছোট আকার, এবং প্রধান অভ্যন্তরীণ উপাদানগুলি সাধারণত লোড ব্রেক সুইচ এবং ফিউজের সংমিশ্রণ ব্যবহার করে। রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং তারের ট্যাপিংয়ের উপর ফোকাস সহ ট্রান্সফরমার নিয়ন্ত্রণ এবং সুরক্ষার জন্য দায়ী প্রধানত বিতরণ নেটওয়ার্কের শেষে (যেমন আবাসিক বিতরণ, ছোট সাবস্টেশন) ব্যবহার করা হয়।
মেটাল-ক্ল্যাডসুইচগিয়ার: এটির একটি বড় আয়তন রয়েছে এবং এটি সাধারণত সার্কিট ব্রেকার দিয়ে সজ্জিত, যার ব্রেকিং ক্ষমতা অত্যন্ত উচ্চ। প্রধানত সাবস্টেশন প্রধান সার্কিট বা বৃহৎ শিল্প লোড জন্য ব্যবহৃত, বৃহৎ ক্ষমতা শক্তি বিতরণ এবং শর্ট সার্কিট সুরক্ষা জন্য দায়ী।
নির্বাচনের পরামর্শ: 1250 কেভিএ বা তার কম ক্ষমতা সম্পন্ন ট্রান্সফরমারের জন্য বা এমন পরিস্থিতিতে যেখানে স্থান সীমিত এবং একটি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই প্রয়োজন, আপনি রিং প্রধান ইউনিট ব্যবহার করতে পারেন। উচ্চ-ক্ষমতার ইনকামিং লাইন বা সমালোচনামূলক সরঞ্জামের জন্য, মেটাল-ক্ল্যাডসুইচগিয়ার আরও উপযুক্ত।

প্রশ্ন 3: SF6 কি পরিবেশের জন্য একটি বন্ধুত্বহীন গ্যাস? এখন কি পরিবেশ বান্ধব বিকল্প আছে?

উত্তর: হ্যাঁ, SF6 হল সবচেয়ে শক্তিশালী গ্রিনহাউস গ্যাসগুলির মধ্যে একটি যা পরিচিত। পরিবেশগত প্রয়োজনীয়তা মেটাতে, পরিপক্ক পরিবেশ বান্ধব গ্যাস-অন্তরক রিং প্রধান ইউনিট পণ্য এখন বাজারে উপলব্ধ।
• বিকল্প: রিং প্রধান একক যা শুষ্ক বায়ু, নাইট্রোজেন, বা পরিবেশ বান্ধব গ্যাসের মিশ্রণকে অন্তরক মাধ্যম হিসেবে গ্রহণ করে।
• পারফরম্যান্স: এই পরিবেশ-বান্ধব রিং প্রধান ইউনিটগুলি কমপ্যাক্টনেস এবং নির্ভরযোগ্যতার জন্য SF6-অন্তরক RMU-এর খুব কাছাকাছি, এবং তারা উল্লেখযোগ্যভাবে পরিবেশগত সুরক্ষার জন্য সহায়ক। আপনি যদি সবুজ শংসাপত্র বা পরিবেশগত পাওয়ার আশা করেন তবে আপনি পরিবেশ বান্ধব RMUs বেছে নিতে পারেন।

প্রশ্ন 4: রিং প্রধান ইউনিটের ভিতরে কোন উপাদানটি ভালভাবে মাউন্ট করা যায়? একটি লোড সুইচ এবং ফিউজ সমন্বয় বা একটি সার্কিট ব্রেকার?

উত্তর: তাদের উভয়ই ঠিক আছে, শুধুমাত্র তাদের ফাংশন ভিন্ন।
লোড সুইচ-ফিউজ সমন্বয়: ট্রান্সফরমার সুরক্ষার জন্য ডিজাইন করা হয়েছে। ফিউজ উচ্চ কারেন্ট-সীমিত ক্ষমতা, দ্রুত অপারেশন এবং কম খরচের প্রস্তাব দেয়। অসুবিধা হ'ল অপারেশনের পরে ফিউজ উপাদানটি প্রতিস্থাপন করার প্রয়োজন।
সার্কিট ব্রেকার: উচ্চ-ক্ষমতার ইনকামিং/আউটগোয়িং লাইন বা খুব উচ্চ সরবরাহের ধারাবাহিকতা দাবি করা অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়। এটি যন্ত্রাংশ প্রতিস্থাপন ছাড়া একটি ত্রুটি ট্রিপ পরে পুনরায় বন্ধ করা যেতে পারে, কিন্তু খরচ বেশী.
উপসংহার: সংমিশ্রণ ইউনিট সাধারণত ট্রান্সফরমার সুরক্ষার জন্য নির্বাচিত হয়; প্রধান লাইন ইনকামিং/আউটগোয়িং ফিডারের জন্য সার্কিট ব্রেকার বেছে নেওয়া হয়।

গুণমানের ওয়ারেন্টি এবং বিক্রয়োত্তর পরিষেবা

1. আমরা আমাদের গ্রাহকদের প্রযুক্তিগত কর্মীদের জন্য দূরবর্তী অনলাইন ভিডিও নির্দেশিকা এবং প্রশংসামূলক বিশেষ প্রযুক্তিগত প্রশিক্ষণ প্রদান করি। পণ্যটি চালু হওয়ার পর এক বছরের মধ্যে, আমরা বিনামূল্যে রক্ষণাবেক্ষণ পরিষেবা অফার করি। তারপরে, অর্থ প্রদানের রক্ষণাবেক্ষণ পরিষেবাগুলি সেই গ্রাহকদের জন্য উপলব্ধ থাকবে যারা সমর্থন গ্রহণ চালিয়ে যেতে চান৷

2. আমরা দীর্ঘমেয়াদী, উত্সাহী, এবং চিন্তাশীল পরিষেবা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ। একটি গ্রাহকের অনুরোধ পাওয়ার পরে, আমরা সময়মত যোগাযোগ এবং দক্ষ পরিচালনা নিশ্চিত করে এক ঘন্টার মধ্যে ইমেল বা টেলিফোনের মাধ্যমে প্রতিক্রিয়া জানাব।

3. আমরা আমাদের গ্রাহকদের জন্য একটি স্থায়ী প্রযুক্তিগত পরামর্শ চ্যানেল স্থাপন করি। সিস্টেম অপারেশন চলাকালীন পণ্যের ব্যবহার বা প্রযুক্তিগত সমস্যা সম্পর্কিত যে কোনও সমস্যার জন্য আমরা সর্বদা পেশাদার সহায়তা এবং সমাধান প্রদান করতে ইচ্ছুক।

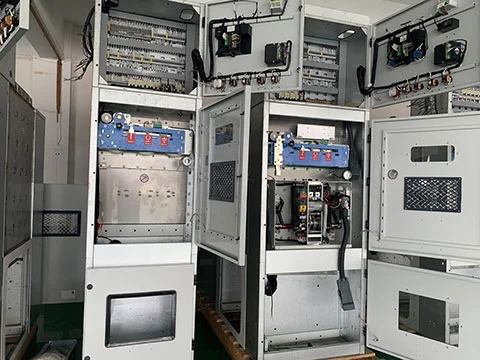

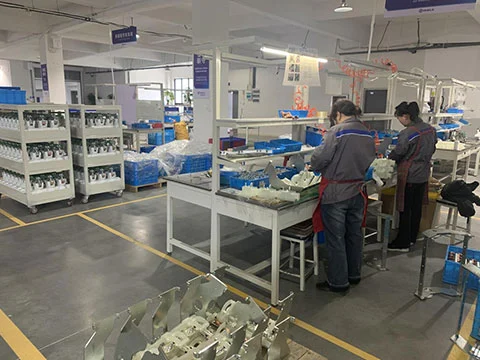

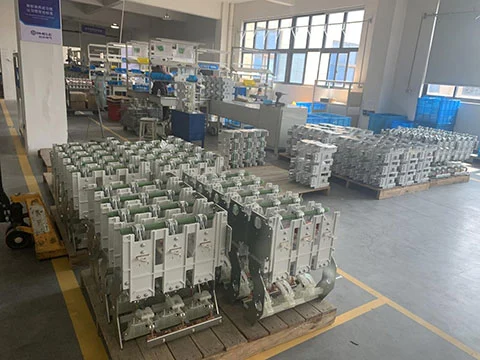

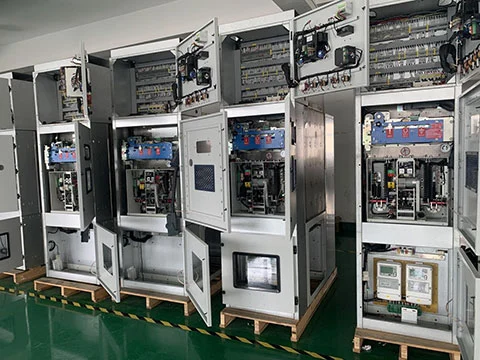

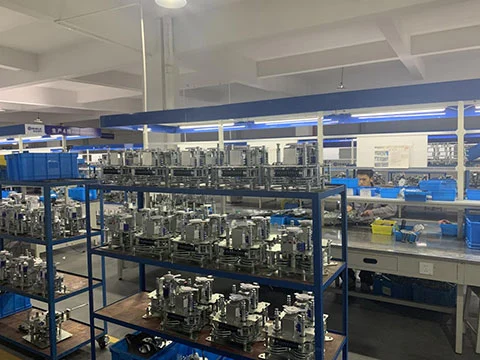

কারখানার কর্মশালা

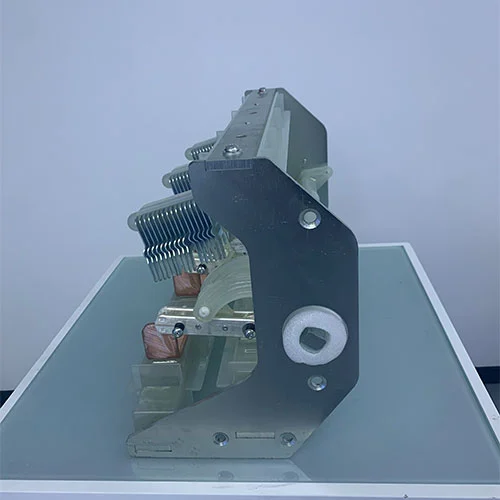

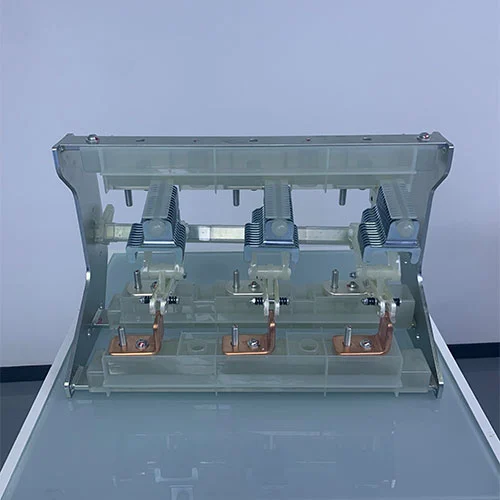

পণ্য প্রদর্শন
