মাঝারি ভোল্টেজ ইনডোর প্যানেলের জন্য 11KV বিচ্ছিন্ন প্রক্রিয়া

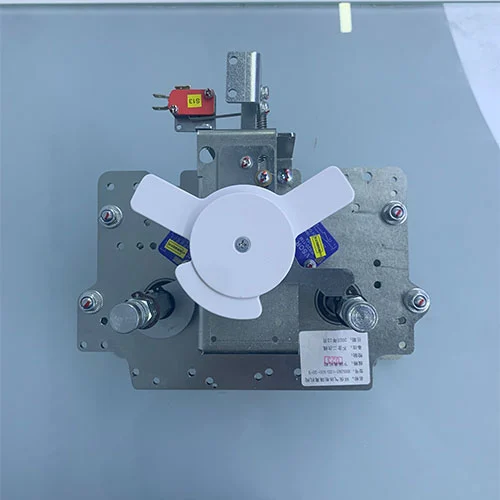

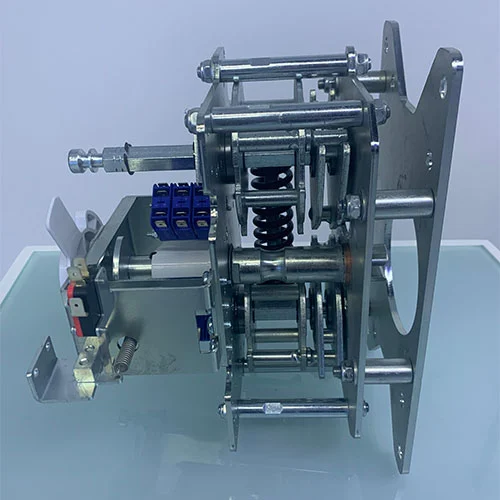

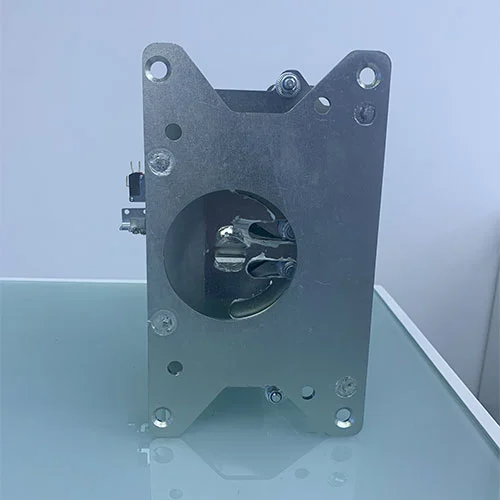

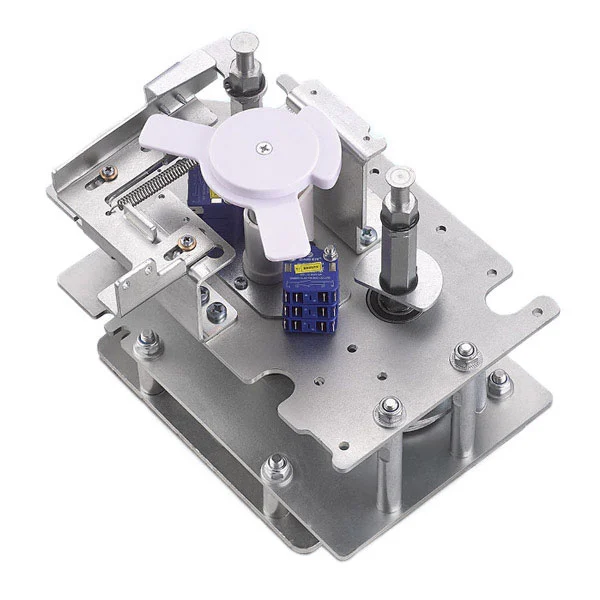

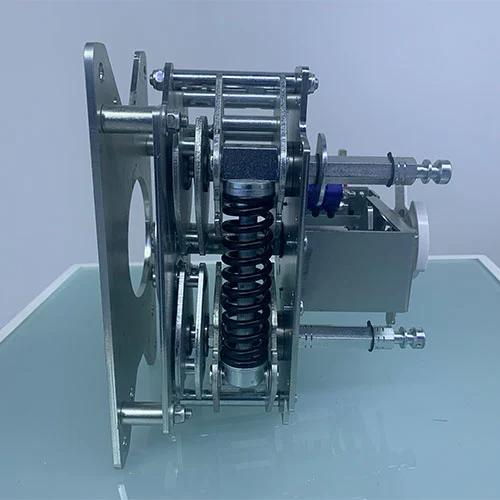

মাঝারি ভোল্টেজ ইনডোর প্যানেলের জন্য 11KV আইসোলেটিং মেকানিজম হল একটি বিচ্ছিন্ন অপারেটিং মেকানিজম যা পরিবেশ বান্ধব গ্যাস-ইনসুলেটেড সুইচগিয়ার (GIS) এর মধ্যে সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচগুলি খোলা এবং বন্ধ করার জন্য ব্যবহৃত হয়। সুইচ সংযোগ বিচ্ছিন্ন করার এই অপারেশন পদ্ধতিটি সংযোগ বিচ্ছিন্ন সুইচটি চালানোর জন্য একটি স্প্রিং এনার্জি স্টোরেজ সিস্টেম ব্যবহার করে এবং কম্প্রেশন স্প্রিং ওভার-সেন্টার এনার্জি স্টোরেজ মেকানিজম গ্রাউন্ডিং সুইচ অপারেশনগুলিকে নিয়ন্ত্রণ করে। এই সুইচ ডিসকানেক্টর অপারেশন মেকানিজমের তিনটি স্বতন্ত্র কাজের অবস্থানের বৈশিষ্ট্য রয়েছে: বন্ধ (চালু), খোলা (বন্ধ), এবং গ্রাউন্ডেড (আর্থ)। অপারেশনাল নিরাপত্তা এবং ক্রম সম্মতি নিশ্চিত করতে অপারেটিং মেকানিজমের পাঁচ-প্রতিরোধ মেকানিকাল ইন্টারলকিং ফাংশন রয়েছে।

মডেল এবং অর্থ

প্রযুক্তিগত বিশেষ উল্লেখ

কিভাবে সঠিকভাবে এই পণ্য পরিচালনা?

KDSGM-12D/630-20 11KV মাঝারি ভোল্টেজ ইনডোর প্যানেলের জন্য আইসোলেটিং মেকানিজমের সমস্ত ক্রিয়াকলাপ সংশ্লিষ্ট ড্রাইভ শ্যাফ্টে ঢোকানো একটি ডেডিকেটেড হেক্সাগোনাল হ্যান্ডেল ব্যবহার করে সঞ্চালিত হয়।

1. সংযোগ বিচ্ছিন্ন সুইচ বন্ধ করা

নিশ্চিত করুন যে প্যানেল গ্রাউন্ডিং সুইচটি বন্ধ অবস্থায় আছে।

মেকানিজমের ডানদিকে হেক্সাগোনাল শ্যাফটে হ্যান্ডেলটি ঢোকান।

সংযোগ বিচ্ছিন্ন সুইচ বন্ধ করতে প্রায় 90° ঘড়ির কাঁটার বিপরীত দিকে ঘোরান।

যখন সংযোগ বিচ্ছিন্ন সুইচ বন্ধ করা হয়, গ্রাউন্ডিং সুইচ পোর্ট একটি সূচক প্লেট দ্বারা অবরুদ্ধ করা হয়, অনিরাপদ অপারেশন প্রতিরোধ করে।

2. সংযোগ বিচ্ছিন্ন সুইচ খোলা (বন্ধ)

মেকানিজমের উপরের দিকে হেক্সাগোনাল শ্যাফটে হ্যান্ডেলটি ঢোকান।

সংযোগ বিচ্ছিন্ন সুইচ খুলতে প্রায় 90° ঘড়ির কাঁটার দিকে ঘোরান।

একবার খোলা হলে, অপারেটর আবার সংযোগ বিচ্ছিন্ন সুইচটি বন্ধ করতে পারে বা গ্রাউন্ডিং সুইচটি পরিচালনা করতে পারে।

3. গ্রাউন্ডিং সুইচ অপারেটিং

সংযোগ বিচ্ছিন্ন সুইচ সম্পূর্ণরূপে খোলার পরে শুধুমাত্র অনুমোদিত.

মেকানিজমের বাম দিকে হেক্সাগোনাল শ্যাফটে হ্যান্ডেলটি ঢোকান।

গ্রাউন্ডিং সার্কিটটি বন্ধ করতে 90° ঘড়ির কাঁটার দিকে বা 90° ঘড়ির কাঁটার বিপরীত দিকে ঘোরান।

যখন গ্রাউন্ডিং সুইচ বন্ধ থাকে, সংযোগ বিচ্ছিন্ন সুইচ পোর্ট ব্লক করা হয়, ইন্টারলক অখণ্ডতা বজায় রাখে এবং নিরাপদ অপারেশন নিশ্চিত করে।

মূল নিরাপত্তা বৈশিষ্ট্য

ফাইভ-প্রিভেনশন ইন্টারলকিং: লাইভ সার্কিটের দুর্ঘটনাজনিত গ্রাউন্ডিং বা গ্রাউন্ডেড সার্কিটকে শক্তিশালী করা প্রতিরোধ করে।

ভিজ্যুয়াল ইন্ডিকেটর: স্পষ্টভাবে অপারেটরকে সুইচ পজিশন দেখান।

অনুক্রমিক অপারেশন এনফোর্সমেন্ট: সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচ সবসময় সঠিক ক্রমে পরিচালিত হয় তা নিশ্চিত করে।

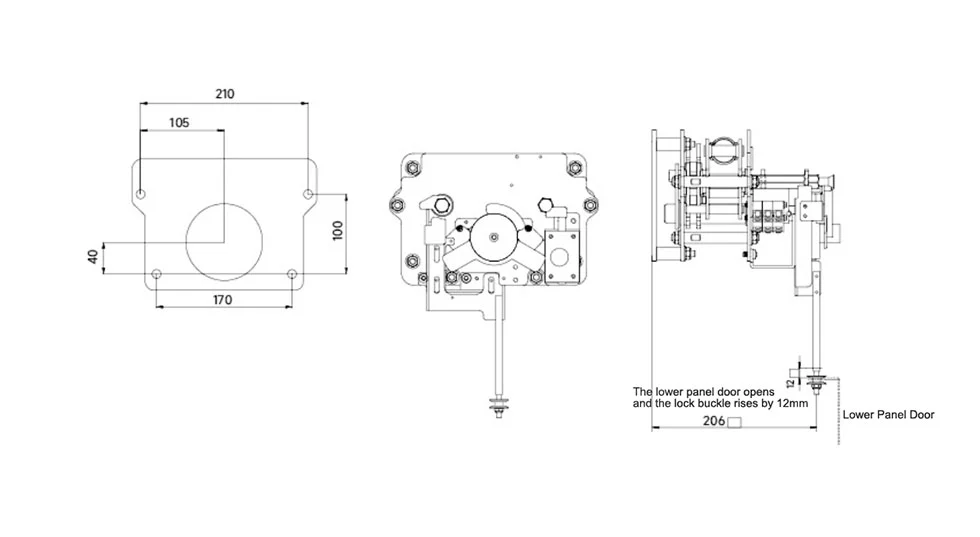

চেহারা এবং মাত্রা

আবেদনের সুযোগ

মাঝারি ভোল্টেজ ইনডোর প্যানেলগুলির জন্য এই 11KV বিচ্ছিন্ন প্রক্রিয়াটিকে বিশেষভাবে মাঝারি-ভোল্টেজ, পরিবেশ বান্ধব গ্যাস-অন্তরক রিং প্রধান ইউনিট (RMUs) এবং প্যানেল সুইচগুলিতে ইনস্টল করা তিন-পজিশন (ON-OFF-EARTH) বিচ্ছিন্নতা এবং গ্রাউন্ডিং সুইচগুলির জন্য একটি মিলে যাওয়া উপাদান হিসাবে ডিজাইন করা হয়েছে। ইউটিলিটি, বাণিজ্যিক, এবং শিল্প বিদ্যুৎ বিতরণ সিস্টেমে কঠোর নিরাপত্তা ইন্টারলক এবং নির্ভরযোগ্য বসন্ত-চালিত সুইচিং প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি উপযুক্ত।

FAQ

প্রশ্ন 1: সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচের মধ্যে সঠিক অপারেশনাল ক্রম কী?

উত্তর: সুরক্ষা ইন্টারলকগুলি অবশ্যই একটি কঠোর ক্রম প্রয়োগ করতে হবে। আর্থিং সুইচটি শুধুমাত্র ডিসকানেক্টর সুইচ সম্পূর্ণরূপে খোলার পরেই (বন্ধ বা খোলা) চালানো যেতে পারে৷ গ্রাউন্ডিং সুইচটি সম্পূর্ণরূপে খোলার পরেই সংযোগ বিচ্ছিন্ন করা যেতে পারে৷ এই ক্রমটি মেনে চলার ফলে গ্রাউন্ডিং সুইচটি একটি শক্তিশালী লাইভ সার্কেলে বিপজ্জনকভাবে বন্ধ হওয়া রোধ করে৷

প্রশ্ন 2: এই অপারেশন মেকানিজমের জন্য "ফাইভ-প্রিভেনশন ইন্টারলকিং ফাংশন" কীভাবে কাজ করে?

উত্তর: ইন্টারলকিং ফাংশনটি মূলত একটি যান্ত্রিক নকশার মাধ্যমে কাজ করে। যখন সংযোগ বিচ্ছিন্ন সুইচ বা গ্রাউন্ডিং সুইচ বন্ধ অবস্থানে থাকে, তখন ভৌত বাধা প্লেট বিরোধী সুইচের অপারেটিং শ্যাফ্টকে ব্লক করবে। এই বিচ্ছিন্ন প্রক্রিয়াটি নিশ্চিত করবে গুরুত্বপূর্ণ নিরাপত্তা ক্রিয়াকলাপগুলি প্রতিরোধ করা হয়েছে, যার মধ্যে একটি লাইভ সার্কিটের গ্রাউন্ডিং, একটি গ্রাউন্ডেড সার্কিটকে শক্তিশালী করা এবং সরঞ্জামগুলিকে চালিত করার সময় কম্পার্টমেন্টের অভ্যন্তরীণগুলিতে অ্যাক্সেস অন্তর্ভুক্ত।

প্রশ্ন 3: মাঝারি ভোল্টেজ ইনডোর প্যানেলের জন্য এই 11KV আইসোলেটিং মেকানিজম কোন মানগুলি মেনে চলে?

উত্তর: মাঝারি ভোল্টেজ ইনডোর প্যানেলগুলি চীনা জাতীয় মান GB/T 1985-2023 "হাই-ভোল্টেজ অল্টারনেটিং-কারেন্ট ডিসকানেক্টর এবং আর্থিং সুইচ" এবং সুইচগিয়ার উপাদানগুলির জন্য অন্যান্য প্রাসঙ্গিক প্রযুক্তিগত বৈশিষ্ট্যগুলির সাথে সম্মতিতে তৈরি এবং সম্পূর্ণভাবে পরীক্ষা করা হয়৷

প্রশ্ন 4: অপারেটিং হ্যান্ডেল কি সব অপারেশনের জন্য সর্বজনীন?

উত্তর: হ্যাঁ, সমস্ত ক্রিয়াকলাপের জন্য একটি একক ডেডিকেটেড হেক্সাগোনাল হ্যান্ডেল ব্যবহার করা হয়। যাইহোক, এটি শুধুমাত্র নির্দিষ্ট অপারেটিং শ্যাফ্টের মধ্যে ঢোকানো যেতে পারে যা কোনও নির্দিষ্ট সময়ে ইন্টারলক ইন্ডিকেটর প্লেট দ্বারা ব্লক করা হয় না, যার ফলে সঠিক পদ্ধতিটি কার্যকর হয়।

প্রশ্ন 5: কিভাবে অপারেটর দৃশ্যত সুইচগুলির বর্তমান অবস্থান নিশ্চিত করতে পারে?

উত্তর: প্রক্রিয়াটি একটি স্পষ্ট অবস্থান নির্দেশককে অন্তর্ভুক্ত করে। অধিকন্তু, ইন্টারলক সিস্টেম একটি সরাসরি ভিজ্যুয়াল কিউ প্রদান করে: যদি একটি অপারেটিং পোর্ট ইন্ডিকেটর প্লেট দ্বারা আবৃত থাকে, তাহলে সংশ্লিষ্ট সুইচটি বন্ধ অবস্থায় থাকে এবং বিকল্প সুইচটি চালানোর জন্য নিরাপদ (যদি এটির পোর্ট অ্যাক্সেসযোগ্য হয়)।

কেন Cotenele পণ্য চয়ন করুন?

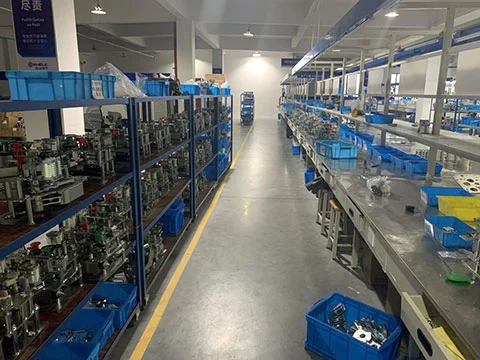

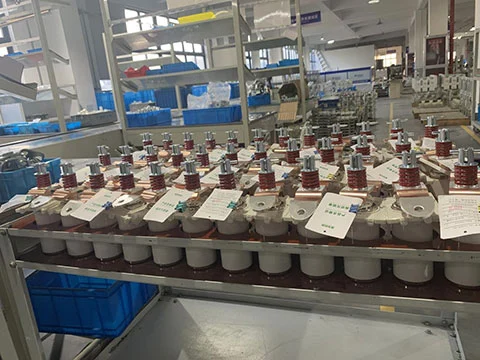

অভ্যন্তরীণ উত্পাদন:30,000 বর্গ মিটারের বেশি কারখানার জায়গার মালিক এবং ISO9001, ISO14001, এবং ISO45001 প্রত্যয়িত৷

নির্ভরযোগ্যতা:অসংখ্য বিদ্যুৎ, মেট্রো, পেট্রোকেমিক্যাল এবং শিল্প প্রকল্পে ব্যবহৃত হয়।

দ্রুত কাস্টমাইজেশন:সুইচগিয়ার নির্মাতাদের জন্য OEM/ODM পরিষেবা প্রদান করে।

পরিবেশগত উদ্ভাবন:পরিবেশ বান্ধব জিআইএস উপাদানগুলিতে ফোকাস করে।

প্রযুক্তিগত দক্ষতা:একটি অভিজ্ঞ ইঞ্জিনিয়ারিং দল পণ্যের নিরাপত্তা, নির্ভুলতা এবং স্থায়িত্ব নিশ্চিত করে।

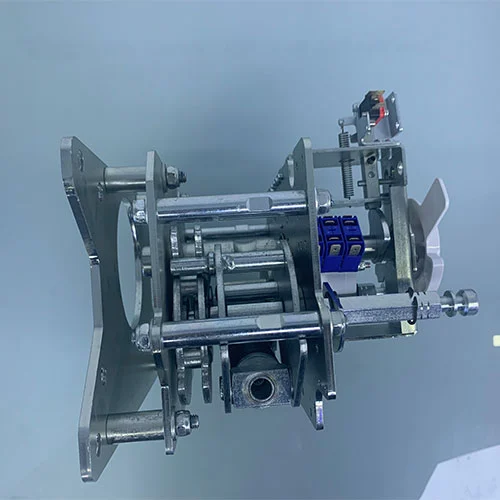

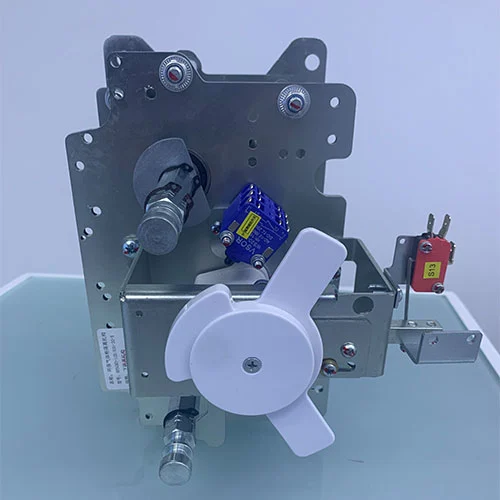

পণ্য প্রদর্শন
