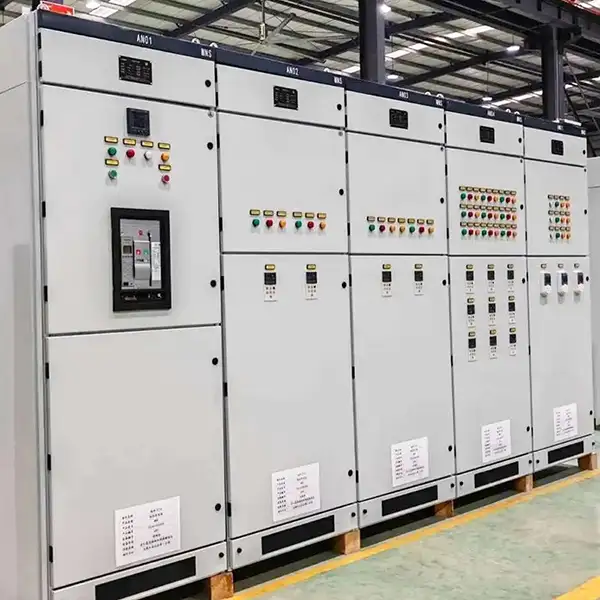

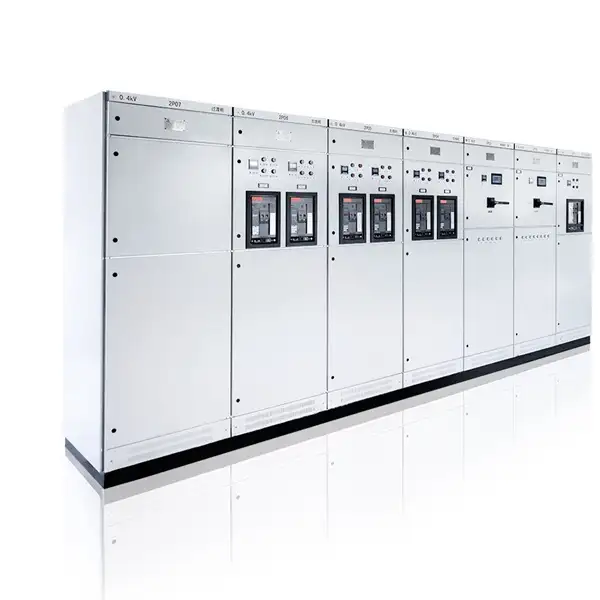

GGD কম ভোল্টেজ সুইচগিয়ার LV প্যানেল
চীনের লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে, জিজিডি লো ভোল্টেজ সুইচগিয়ার এলভি প্যানেল একটি সাধারণ বিতরণ সরঞ্জাম। একটি বৃহৎ শক্তি বিতরণ সরঞ্জাম প্রস্তুতকারক হিসাবে, আমাদের পণ্যগুলি গুণমানে নির্ভরযোগ্য, কর্মক্ষমতাতে স্থিতিশীল, বলিষ্ঠ এবং টেকসই, এবং দীর্ঘকাল ধরে চীন এবং বিদেশের বাজারে গ্রাহকদের কাছ থেকে উচ্চ প্রশংসা পেয়েছে।
Cotenele ia একটি বড় লো-ভোল্টেজ ইলেট্রিকাল সরঞ্জাম প্রস্তুতকারক এবং রপ্তানিকারক, GGD লো ভোল্টেজ সুইচগিয়ার এলভি প্যানেল হল একটি বৈদ্যুতিক যন্ত্র যা আমাদের দ্বারা তৈরি করা হয়েছে, এটি একটি নির্দিষ্ট ধরনের ডিস্ট্রিবিউশন ক্যাবিনেট যা ব্যাপকভাবে 380V–660V পাওয়ার সিস্টেমে ব্যবহৃত হয়৷ মডুলার মাউন্টিং হোল সহ 8MF কোল্ড-ফর্মড স্টিল থেকে তৈরি, এটি দক্ষ তাপ অপচয়ের জন্য উপরে এবং নীচের কুলিং স্লটের মাধ্যমে প্রাকৃতিক বায়ুচলাচল বৈশিষ্ট্যযুক্ত। এই সিরিজটিতে তিনটি মডেল রয়েছে: GGD1 (1000A/15kA), GGD2 (1500A/30kA), এবং GGD5/3 (30kA) থেকে সুরক্ষা। IP30 থেকে IP54।
GGD সিরিজের লো-ভোল্টেজের সুইচগিটগুলি GCS বা MNS-এর মতো ড্র-আউট প্রকারের সাথে আলাদা, তাদের পাওয়ার-অফ রক্ষণাবেক্ষণের প্রয়োজন কিন্তু একটি সহজ এবং আরও অর্থনৈতিক সমাধান দেয়। তাদের GGD সুইচগিয়ারের সাধারণ প্রয়োগের মধ্যে রয়েছে শিল্প কারখানা, বাণিজ্যিক ভবন, ডেটা সেন্টার এবং অবকাঠামো প্রকল্প। এই সিরিজের কম-ভোল্টেজের সুইচগিয়ারগুলি জাতীয় পেশাদার মান যেমন GB72511, JB/T9961 এবং IEC61439 ect মেনে চলে।

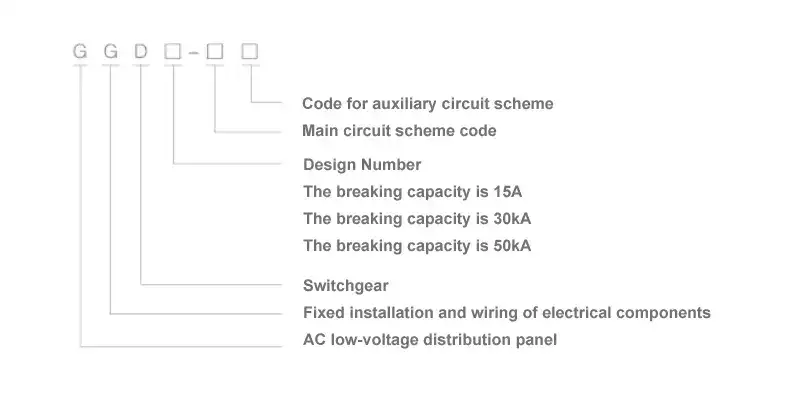

মডেল এবং অর্থ
প্রধান প্রযুক্তিগত পরামিতি
| মডেল | রেটেড ভোল্টেজ (V) | রেট করা বর্তমান (A) | রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (kA) | রেট করা স্বল্প-সময় বর্তমান সহ্য করতে (1s) (kA) | রেটেড পিক কারেন্ট সহ্য করে (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
কাজের শর্ত
Cotenele GGD কম ভোল্টেজ সুইচগিয়ার LV প্যানেল নিম্নলিখিত অপারেটিং পরিবেশের জন্য উপযুক্ত:
1. পরিবেষ্টিত বায়ুর তাপমাত্রা +40 ডিগ্রি সেলসিয়াসের বেশি হবে না বা -5 ডিগ্রি সেলসিয়াসের নিচে নামবে না এবং 24-ঘন্টা সময়ের গড় তাপমাত্রা +35 ডিগ্রি সেলসিয়াসের বেশি হবে না।
2. বায়ুমণ্ডলীয় অবস্থা: বায়ু পরিষ্কার হতে হবে। আপেক্ষিক আর্দ্রতা সর্বোচ্চ +40°C তাপমাত্রায় 50% এর বেশি হবে না। নিম্ন তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত, উদাহরণস্বরূপ 90% +20°C, শর্ত থাকে যে তাপমাত্রার তারতম্যের ফলে ঘনীভূত হওয়ার সম্ভাব্য মাঝে মাঝে গঠনের জন্য যথাযথ বিবেচনা করা হয়।
3. সমুদ্রপৃষ্ঠ থেকে উচ্চতা 2000 মিটারের বেশি হবে না।
4. এই ইউনিটটি -25°C থেকে +55°C তাপমাত্রার সীমার মধ্যে পরিবহন এবং স্টোরেজের জন্য উপযুক্ত, এবং স্বল্প সময়ের জন্য (24 ঘন্টার বেশি নয়) +70°C পর্যন্ত তাপমাত্রার সংস্পর্শে আসতে পারে। এই ধরনের চরম তাপমাত্রার অধীনে, ইউনিটটি কোন অপরিবর্তনীয় ক্ষতির সম্মুখীন হবে না এবং স্ট্যান্ডার্ড অবস্থার অধীনে স্বাভাবিক অপারেশন করতে সক্ষম হবে।
5. যদি উপরোক্ত অপারেটিং শর্তগুলি পূরণ করা না যায়, তবে ব্যবহারকারী এবং প্রস্তুতকারকের মধ্যে আলোচনার মাধ্যমে বিষয়টি সমাধান করা হবে৷
6. যখন এই ইউনিটটি অফশোর তেল ড্রিলিং এবং উত্পাদন প্ল্যাটফর্মে বা পারমাণবিক বিদ্যুৎ কেন্দ্রগুলিতে ব্যবহার করা হবে, তখন একটি পৃথক প্রযুক্তিগত চুক্তি সমাপ্ত হবে৷
GGD লো-ভোল্টেজ সুইচগিয়ারের কাঠামোগত বৈশিষ্ট্যগুলি কী কী?
1. সামগ্রিক মন্ত্রিসভা কাঠামো
GGD লো-ভোল্টেজ এসি ডিস্ট্রিবিউশন ক্যাবিনেট একটি সর্বজনীন ক্যাবিনেট ডিজাইন গ্রহণ করে। এর ফ্রেমটি আংশিক ঢালাইয়ের মাধ্যমে 8MF ঠান্ডা-গঠিত ইস্পাত থেকে একত্রিত হয়। ক্যাবিনেটের নির্ভুলতা এবং গুণমান নিশ্চিত করার জন্য, সমস্ত কাঠামোগত অংশ এবং উত্সর্গীকৃত সহায়ক উপাদানগুলি আকৃতির ইস্পাতের মনোনীত নির্মাতাদের দ্বারা সরবরাহ করা হয়। প্যানেলের উপাদানগুলি মডুলার ডিজাইন গ্রহণ করে এবং 20-মডিউল মাউন্টিং হোল বৈশিষ্ট্যগুলি গ্রহণ করে, এটি উচ্চ বহুমুখিতা প্রদান করে৷ এটি কারখানাটিকে প্রাক-উৎপাদন করতে দেয়, উল্লেখযোগ্যভাবে উত্পাদন চক্রকে ছোট করে এবং কাজের দক্ষতা উন্নত করে৷
2. তাপ অপচয় নকশা
তাপ অপচয়ের ক্ষেত্রে, GGD লো-ভোলাটেজ সুইচগিয়ার প্রাকৃতিক বায়ুচলাচলের সম্পূর্ণ ব্যবহার করে। শীতল বাতাস ক্রমাগত ক্যাবিনেটের নীচের স্লটগুলি থেকে প্রবেশ করে এবং স্বাভাবিকভাবেই তুলনামূলকভাবে সিল করা ঘেরের মধ্যে উঠে যায়, একটি বাধাহীন বায়ুচলাচল পথ তৈরি করে, যা কার্যকরভাবে কম-ভোল্টেজ প্যানেলের ভেতর থেকে তাপ অপসারণ করতে পারে অতিরিক্ত শক্তির প্রয়োজন নেই, এটি কার্যকরী শীতলকরণ অর্জন করবে।
3. নান্দনিক এবং বাহ্যিক নকশা
বাহ্যিক স্টাইলিংয়ের দৃষ্টিকোণ থেকে, GGD ক্যাবিনেট আধুনিক শিল্প পণ্য ডিজাইনের প্রয়োজনীয়তাগুলি অনুসরণ করে। গোল্ডেন রেশিও পদ্ধতিটি ক্যাবিনেটের সামগ্রিক মাত্রা এবং এর বিভিন্ন বিভাগের বিভাগ নির্ধারণ করতে ব্যবহৃত হয়। ফলস্বরূপ, পুরো সুইচগিয়ারটি ভাল-আনুপাতিক, আকর্ষণীয় এবং চেহারায় সতেজ।
4. মন্ত্রিসভা দরজা এবং কব্জা
ক্যাবিনেটের দরজা পিভট-টাইপ চলমান কব্জাগুলির মাধ্যমে ফ্রেমের সাথে সংযুক্ত থাকে, যা ইনস্টলেশন এবং অপসারণকে খুব সুবিধাজনক করে তোলে। একটি পর্বত-আকৃতির রাবার সিলিং স্ট্রিপ দরজার ভাঁজ প্রান্ত বরাবর এমবেড করা আছে। যখন দরজাটি বন্ধ থাকে, তখন সিলিং স্ট্রিপটি একটি নির্দিষ্ট পরিমাণ কম্প্রেশনের মধ্য দিয়ে যায়, যা কেবল দরজা এবং ক্যাবিনেটের মধ্যে সরাসরি প্রভাব রোধ করে না বরং কার্যকরভাবে দরজার সুরক্ষা রেটিং উন্নত করে।
5. গ্রাউন্ডিং সুরক্ষা সিস্টেম
গ্রাউন্ডিং সুরক্ষার জন্য, বৈদ্যুতিক উপাদান সম্বলিত যন্ত্রের দরজাটি তামার তারের সাহায্যে ফ্রেমের সাথে নির্ভরযোগ্যভাবে সংযুক্ত থাকে। একই সময়ে, সমস্ত অভ্যন্তরীণ মাউন্টিং অংশগুলি নর্ল্ড স্ক্রুগুলির মাধ্যমে ফ্রেমের সাথে সংযুক্ত থাকে। এইভাবে, পুরো মন্ত্রিসভা একটি সম্পূর্ণ এবং অবিচ্ছিন্ন গ্রাউন্ডিং সুরক্ষা ব্যবস্থা গঠন করে, অপারেটিং এবং রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করে।
6. পৃষ্ঠ আবরণ
ক্যাবিনেটের পৃষ্ঠটি একটি পলিয়েস্টার কমলা-টেক্সচারযুক্ত বেকিং পেইন্ট দিয়ে শেষ করা হয়েছে। এই আবরণটি শক্তিশালী আনুগত্য এবং ভাল টেক্সচার প্রদান করে, যখন পুরো ক্যাবিনেটকে একটি নরম ম্যাট টোন দেয় যা কার্যকরভাবে একদৃষ্টি এড়ায়। এটি শুধুমাত্র পণ্যের চেহারাই বাড়ায় না কিন্তু ডিউটিতে থাকা পরিচারকের জন্য আরও আরামদায়ক ভিজ্যুয়াল পরিবেশ তৈরি করে।
7. শীর্ষ কভার এবং উত্তোলন রিং
GGD প্যানেলের শীর্ষের চারটি কোণে চারটি উত্তোলন রিং রয়েছে, এই উত্তোলন রিংগুলি উত্তোলন এবং পরিবহনের জন্য ব্যবহৃত হয়, সরঞ্জামগুলির পরিচালনা এবং অবস্থানের সুবিধার্থে৷ প্যানেলের শীর্ষ কভারটি অপসারণযোগ্য, এই নকশাটি ব্যবহারকারীকে সুবিধাজনক সমাবেশের জন্য এবং প্রয়োজনে সাইটে প্রধান বাসবারগুলির সমন্বয়ের জন্য এটিকে আলাদা করার অনুমতি দেয়৷
8. সুরক্ষা রেটিং
GGD লো-ভোল্টেজ প্যানেলের স্ট্যান্ডার্ড প্রোটেকশন গ্রেড হল IP30, যা বেশিরভাগ ইনডোর পরিবেশের প্রয়োজনীয়তা পূরণ করে। ব্যবহারকারীর অপারেটিং এনভায়রনমেন্টের উচ্চতর বা বিভিন্ন স্তরের সুরক্ষার প্রয়োজন হলে, তারা বিভিন্ন কাজের অবস্থার সাথে খাপ খাইয়ে নিতে IP20 থেকে IP40 থেকে সুরক্ষার অন্যান্য স্তর বেছে নিতে পারে।
GGD লো-ভোল্টেজ সুইচগিয়ার VS ড্র-আউট টাইপ সুইচগিয়ার
| বৈশিষ্ট্য | GGD(স্থির) | GCK/GCS/MNS(ড্র-আউট) |
| নির্মাণ | ফিক্সড টাইপ-কম্পোনেন্টগুলি সরাসরি ক্যাবিনেটে মাউন্ট করা হয়েছে | ড্র-আউট টাইপ-কার্যকরী ইউনিট সম্পূর্ণরূপে সরানো যেতে পারে |
| রক্ষণাবেক্ষণ | পাওয়ার-অফ রক্ষণাবেক্ষণের প্রয়োজন; সহজ কাঠামো, কম ব্যর্থতার হার | লাইভ রক্ষণাবেক্ষণ সম্ভব-অন্যান্য সার্কিটগুলিকে প্রভাবিত না করে ত্রুটিপূর্ণ ইউনিটকে অতিরিক্ত দিয়ে প্রতিস্থাপন করুন |
| খরচ | কম খরচে, অর্থনৈতিক | উচ্চ মূল্য, আরো জটিল নির্মাণ |
| সাধারণ আবেদন |
কম সার্কিট, ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন নেই | উচ্চ পাওয়ার সাপ্লাই ধারাবাহিকতা প্রয়োজনীয়তা, অনেক সার্কিট, ঘন ঘন রক্ষণাবেক্ষণ |
নির্বাচন এবং সতর্কতা
সিস্টেমের নিরাপত্তার জন্য সঠিক GGD কম ভোল্টেজ সুইচগিয়ার এলভি প্যানেল নির্বাচন করা গুরুত্বপূর্ণ:
মূল প্যারামিটারগুলি মেলে: প্রথমে, প্রকৃত লোড কারেন্ট এবং শর্ট-সার্কিট কারেন্টের উপর ভিত্তি করে উপযুক্ত মডেল যেমন GGD1, GGD2, GGD3 নির্বাচন করুন। আমরা বর্তমানের জন্য 20% মার্জিনের অনুমতি দেওয়ার পরামর্শ দিই।
ইনস্টলেশন এবং তাপ অপচয়: উচ্চ-বর্তমান অ্যাপ্লিকেশনের জন্য উদাহরণস্বরূপ, 3200a-এর বেশি, প্যানেলের গভীরতা বাড়ানোর কথা বিবেচনা করুন, উদাহরণস্বরূপ, উপরের বহির্গামী ক্যাবিনেটগুলির 1200 মিমি গভীরতার প্রয়োজন হতে পারে। রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য লো-ভোল্টেজ প্যানেলের সামনে এবং পিছনে ন্যূনতম 800 মিমি ছাড়পত্র বজায় রাখুন।
পরিবেশগত অভিযোজনযোগ্যতা: উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা বা ধুলোময় পরিবেশের জন্য, IP40 উদাহরণের জন্য উচ্চ সুরক্ষা শ্রেণী সহ একটি মডেল বেছে নিন।
কার্যকারিতা এবং সম্প্রসারণ: যেমন পাওয়ার পর্যবেক্ষণের জন্য ডেটা ট্রান্সমিশনের প্রয়োজনীয়তা নিশ্চিত করুন এবং ভবিষ্যতের সম্প্রসারণের প্রয়োজনীয়তার জন্য পর্যাপ্ত জায়গার অনুমতি দিন।

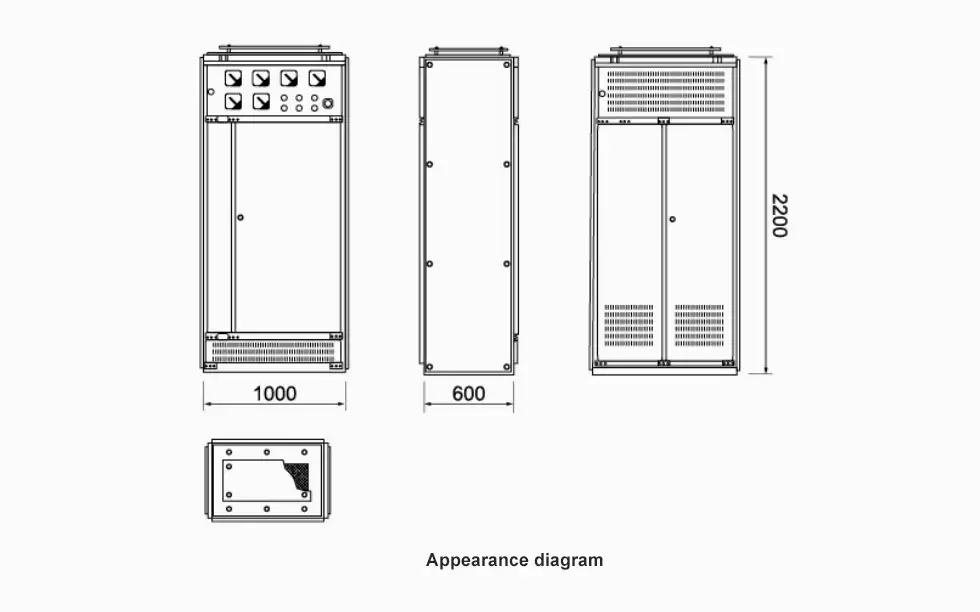

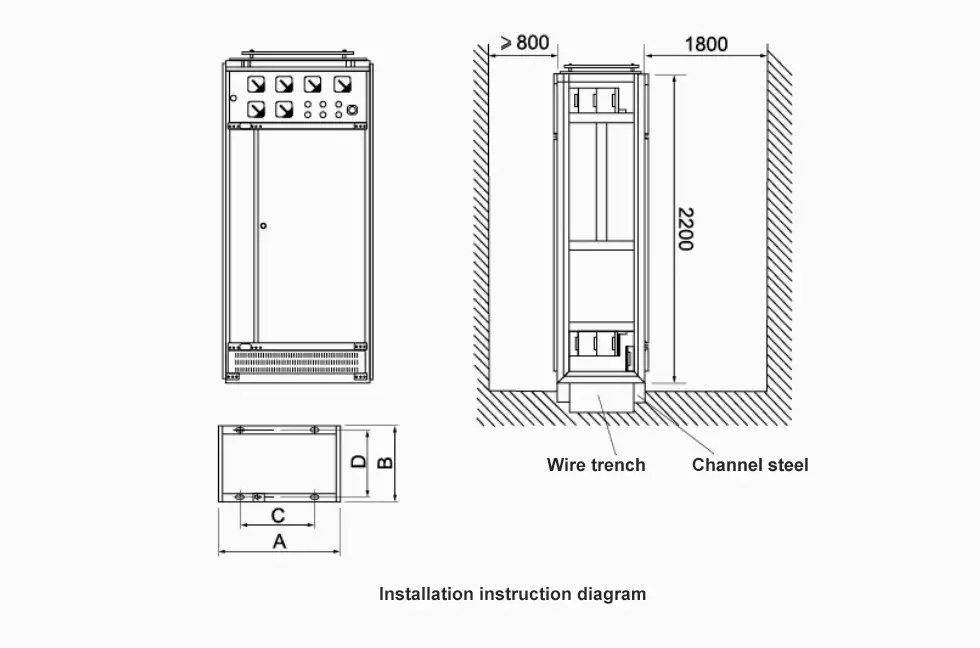

চেহারা এবং ইনস্টলেশন নির্দেশাবলী চিত্র
| GGD কোড | A(মিমি) | B(মিমি) | সি(মিমি) | D(মিমি) |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Cotenele উত্পাদন শক্তি
Cotenele International Trade (Wenzhou) Co., Ltd একটি স্ব-মালিকানাধীন উৎপাদন সুবিধা পরিচালনা করে যার 30,000 বর্গ মিটারেরও বেশি এলাকা জুড়ে রয়েছে Yueqing, Zhejiang প্রদেশ, যা চীনের বৈদ্যুতিক রাজধানী হিসাবে পরিচিত।
আমরা এর উত্পাদন এবং রপ্তানির উপর ফোকাস করি:
• লো-ভোল্টেজ সুইচগিয়ার
• মাঝারি-ভোল্টেজ সুইচগিয়ার
• গ্যাস-অন্তরক সুইচগিয়ার (GIS)
• রিং প্রধান ইউনিট (RMU)
• প্রিফেব্রিকেটেড সাবস্টেশন
• ভ্যাকুয়াম সার্কিট ব্রেকার
• লোড বিরতি সুইচ
• সংযোগ বিচ্ছিন্নকারী
• পাওয়ার ট্রান্সফরমার
আমাদের কোম্পানি পেয়েছে:
• ISO9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন
• ISO14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন
• ISO45001 পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন
আমরা একাধিক বড় আকারের প্রকল্পে অংশগ্রহণ করেছি যার মধ্যে রয়েছে:
• অফশোর বায়ু বিদ্যুৎ প্রকল্প
• ফটোভোলটাইক পাওয়ার স্টেশন
• রেলওয়ে পাওয়ার সাপ্লাই সিস্টেম
• 110kV সাবস্টেশন
• আন্তর্জাতিক খনির বিদ্যুৎ প্রকল্প
• জলবিদ্যুৎ পরিকাঠামো প্রকল্প
এই বাস্তব প্রকৌশল অ্যাপ্লিকেশনগুলি ক্রমাগত আমাদের পণ্য নির্ভরযোগ্যতা এবং ক্ষেত্রের অভিযোজনযোগ্যতা অপ্টিমাইজ করতে সাহায্য করে।

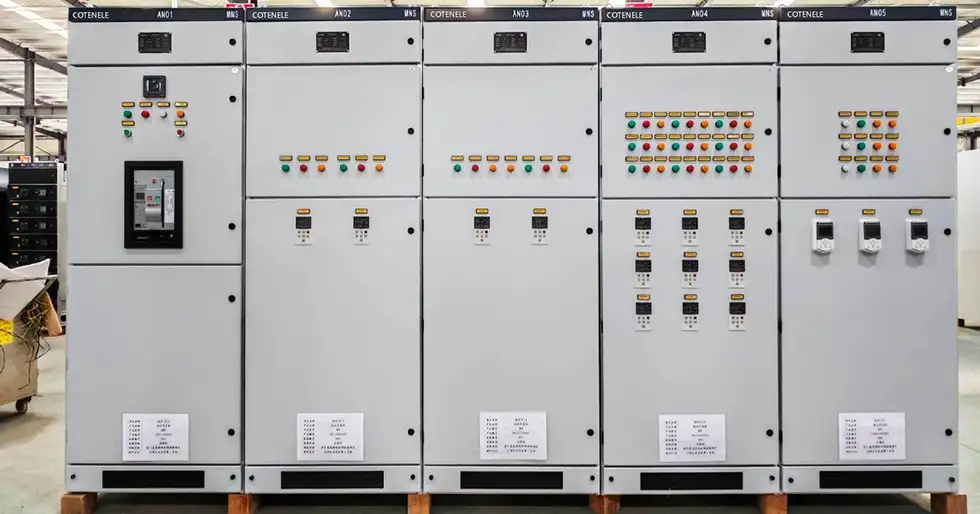

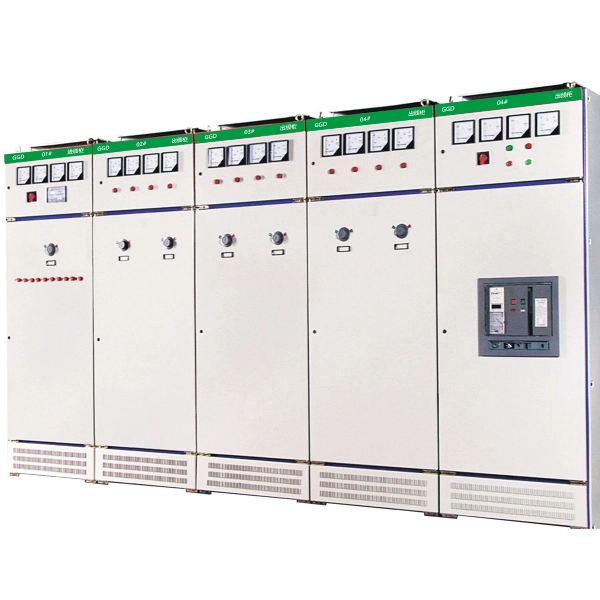

পণ্য প্রদর্শন
