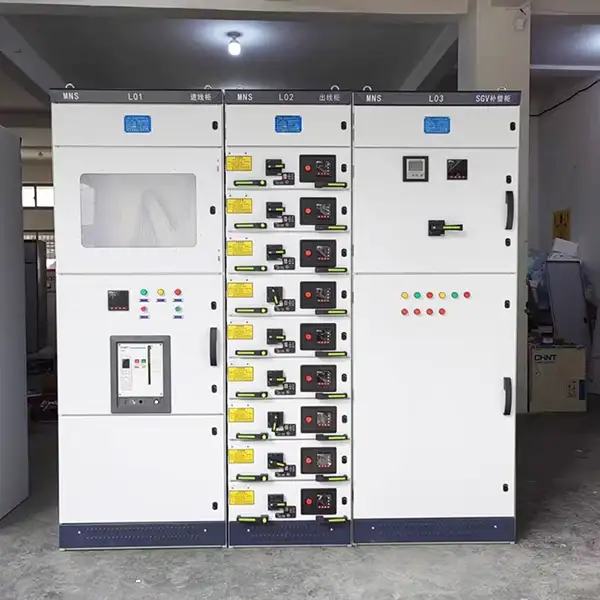

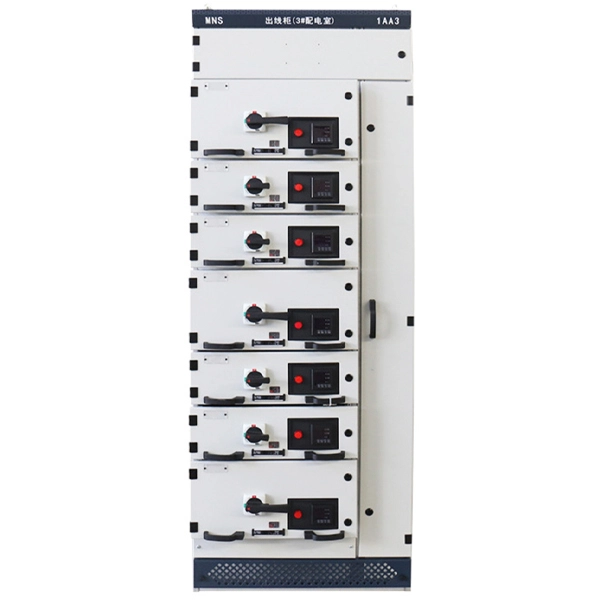

MNS প্রত্যাহারযোগ্য কম ভোল্টেজ সুইচগিয়ার
Cotenele হল প্রস্তুতকারক যে পণ্যগুলিতে চীন থেকে লো-ভোল্টেজ এবং মাঝারি-ভোল্টেজ সুইচগিয়ার রয়েছে, আমাদের MNS প্রত্যাহারযোগ্য লো-ভোল্টেজ সুইচগিয়ার হল এক ধরনের ড্রয়ার এবং মডুলার এবং উচ্চ নিরাপত্তা লো-ভোল্টেজ বিতরণ সরঞ্জাম যা আধুনিক পাওয়ার সিস্টেমের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এর মূল সুবিধাগুলি উচ্চ নির্ভরযোগ্যতা এবং নমনীয়তার মধ্যে রয়েছে, ব্যাপকভাবে ব্যবহৃত শিল্প এবং নাগরিক বিল্ডিং পাওয়ার বন্টন ক্ষেত্রে যেমন বিদ্যুৎ, পেট্রোকেমিক্যালস, ধাতুবিদ্যা ইত্যাদি।
Cotenele হল চীনে লো-ভোল্টেজ সুইচগিয়ারের সরবরাহকারী, আমাদের MNS প্রত্যাহারযোগ্য লো ভোল্টেজ সুইচগিয়ার হল একটি মডুলার, উচ্চ-নির্ভরযোগ্যতা পাওয়ার ডিস্ট্রিবিউশন যন্ত্র যা 690V এবং 6300A পর্যন্ত অ্যাপ্লিকেশনের জন্য, MNS সিরিজের ড্রয়ার সুইচগিয়ার IT291/IT261 এবং IT261GB এর মতো স্ট্যান্ডার্ড মেনে চলে। সি-প্রোফাইল ফ্রেমে বাসবার, ড্রয়ার এবং তারের সমাপ্তির জন্য পৃথক কম্পার্টমেন্ট রয়েছে, ত্রুটি বিচ্ছিন্নতা নিশ্চিত করে। ড্রয়ার মডিউল (যেমন, 8E/4 থেকে 24E) তিনটি অবস্থান প্রদান করে – সংযুক্ত, পরীক্ষা এবং সংযোগ বিচ্ছিন্ন – সিস্টেম শাটডাউন ছাড়া নিরাপদ রক্ষণাবেক্ষণ সক্ষম করে।
যান্ত্রিক ইন্টারলকগুলি লোডের অধীনে অপারেশন প্রতিরোধ করে। 100kA পর্যন্ত শর্ট-সার্কিট সহ্য করার ক্ষমতা এবং ঐচ্ছিক বুদ্ধিমান পর্যবেক্ষণ (Modbus, Profibus) সহ, MNS শক্তি কেন্দ্র এবং মোটর নিয়ন্ত্রণ কেন্দ্র উভয় হিসাবে কাজ করে। IP30 থেকে IP54 থেকে সুরক্ষা রেটিং পরিষ্কার বৈদ্যুতিক কক্ষ থেকে কঠোর শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | মান | |
| রেট ইনসুলেশন ভোল্টেজ (Ui) | 660V(1000)V | |
| রেটেড অপারেশনাল ভোল্টেজ (Ue) | 380V, 660V | |
| প্রধান বাসবারের সর্বোচ্চ কর্মক্ষম বর্তমান | ≤6300A | |
| মূল বাসবারের (আইসিডব্লিউ) কারেন্ট সহ্য করার জন্য রেট করা হয়েছে | 100kA/1s | |
| মূল বাসবারের কারেন্ট সহ্য রেটেড পিক (Ipk) | 220kA/0.1s | |
| ডিস্ট্রিবিউশন বাসবারের সর্বাধিক কার্যকরী বর্তমান (উল্লম্ব বাসবার) | 1000A | |
| বিতরণ বাসবারের সর্বোচ্চ কারেন্ট (উল্লম্ব বাসবার): | স্ট্যান্ডার্ড টাইপ | 105KA(MAX)/0.1s |
| উন্নত প্রকার | 176kA(MAX)/0.1s | |
| সুরক্ষা গ্রেড | IP30 থেকে IP54, গ্রাহকের প্রকৃত চাহিদা অনুযায়ী কাস্টমাইজযোগ্য | |
| অপারেশন অবস্থা | অভ্যন্তরীণ ব্যবহার, উচ্চতা ≤ 2000m, তাপমাত্রা -5 ℃ থেকে +40 ℃ | |
MNS সুইচগিয়ারের গঠন কি?
এমএনএস লো-ভোল্টেজ সুইচগিয়ারের ক্যাবিনেট বডিটি স্পষ্টভাবে কয়েকটি স্বাধীন বগিতে বিভক্ত, এটি ত্রুটি বিচ্ছিন্নতা এবং অপারেশনাল নিরাপত্তা নিশ্চিত করতে পারে:
ক্যাবিনেট ফ্রেম:MNS সুইচগিয়ার ক্যাবিনেটের মৌলিক কাঠামো সি-আকৃতির প্রোফাইলগুলিকে একত্রিত করে গঠিত। C-আকৃতির প্রোফাইলগুলি মডুলার ইনস্টলেশন হোল হিসাবে E=25mm সহ স্টিল প্লেট বাঁকিয়ে তৈরি করা হয়। সমস্ত ক্যাবিনেট র্যাক এবং অভ্যন্তরীণ পার্টিশনগুলি গ্যালভানাইজড পরিশোধন দ্বারা চিকিত্সা করা হয়। আশেপাশের দরজা প্যানেল এবং পাশের প্যানেলগুলি উচ্চ-ভোল্টেজ ইলেক্ট্রোস্ট্যাটিক স্প্রে করার সাথে লেপা। এই ক্যাবিনেট ফ্রেমে উচ্চ শক্তি এবং নমনীয়তার বৈশিষ্ট্য রয়েছে।
কার্যকরী বগি:
1. অনুভূমিক বাসবার বগি:ক্যাবিনেটের পিছনে অবস্থিত, এটি বিদ্যুৎ সংগ্রহ এবং বিতরণের প্রধান চ্যানেল।
2. কার্যকরী ইউনিট বগি:ক্যাবিনেটের সামনে অবস্থিত, এটিতে ড্রয়ার ইউনিট রয়েছে, প্রতিটি একটি স্বাধীন কার্যকরী মডিউল।
3. তারের বগি:ক্যাবিনেটের সামনের ডানদিকে বা নীচের অংশে অবস্থিত, ইনকামিং এবং আউটগোয়িং তারের সংযোগের জন্য ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্য এবং সুবিধা:
1. মডুলারিটি এবং নমনীয়তা:MNS প্রত্যাহারযোগ্য নিম্ন ভোল্টেজ সুইচগিয়ারের ড্রয়ার ইউনিটের উচ্চতা মডুলার মাত্রার উপর ভিত্তি করে (যেমন, 8E/4, 8E/2, 8E, 16E, 24E), নমনীয় কনফিগারেশন হতে পারে। একটি একক ক্যাবিনেট 36টি সার্কিট পর্যন্ত মিটমাট করতে পারে (একতরফা অপারেশন)।
2. তিন-পজিশন ড্রয়ার ডিজাইন:প্রতিটি ড্রয়ারের তিনটি অবস্থান রয়েছে: "সংযুক্ত", "পরীক্ষা", এবং "সংযোগ বিচ্ছিন্ন"।
সংযুক্ত:প্রধান এবং অক্জিলিয়ারী সার্কিট উভয়ই সংযুক্ত; সরঞ্জাম স্বাভাবিকভাবে কাজ করে।
পরীক্ষা:প্রধান সার্কিট সংযোগ বিচ্ছিন্ন, শুধুমাত্র অক্জিলিয়ারী সার্কিট সংযুক্ত - প্রধান সার্কিট ডি-এনার্জাইজ না করে নিয়ন্ত্রণ সার্কিট পরীক্ষার অনুমতি দেয়।
সংযোগ বিচ্ছিন্ন:উভয় প্রধান এবং অক্জিলিয়ারী সার্কিট সংযোগ বিচ্ছিন্ন করা হয়; ড্রয়ার রক্ষণাবেক্ষণ বা প্রতিস্থাপনের জন্য সম্পূর্ণরূপে প্রত্যাহার করা যেতে পারে।
3. উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা:
যান্ত্রিক ইন্টারলক:MNS সুইচগিয়ারের ড্রয়ার অপারেটিং হ্যান্ডেলটি অভ্যন্তরীণ সার্কিট ব্রেকারের সাথে ইন্টারলক করে, ব্রেকার খোলা থাকলেই ড্রয়ারটি সরানো যায় তা নিশ্চিত করে, এটি লোডের অধীনে অপারেশন প্রতিরোধ করতে পারে।
4. শারীরিক বিচ্ছিন্নতা:সুইচগিয়ার কম্পার্টমেন্টগুলি ইস্পাত প্লেট বা উচ্চ-শক্তির শিখা-প্রতিরোধী প্লাস্টিকের বাধা দ্বারা পৃথক করা হয়, যা কার্যকরভাবে ত্রুটি প্রচারকে সীমিত করতে পারে।
শক্তিশালী বাসবার সিস্টেম:MNS সুইচগিয়ারের অনুভূমিক বাসবারটি বিশেষভাবে 100kA/1s পর্যন্ত শর্ট-সার্কিট স্রোত সহ্য করার জন্য ডিজাইন করা হয়েছে, চমৎকার গতিশীল এবং তাপীয় স্থিতিশীলতার সাথে।
বুদ্ধিমান ক্ষমতা:এই সুইচগিয়ারটি দূরবর্তী পর্যবেক্ষণ, পরামিতি পরিমাপ (কারেন্ট, ভোল্টেজ, পাওয়ার ফ্যাক্টর, ইত্যাদি), এবং ত্রুটি প্রাথমিক সতর্কতার জন্য স্মার্ট মিটার এবং যোগাযোগ মডিউলগুলি (যেমন, মডবাস, প্রোফিবাস) একীভূত করতে পারে।
5. সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ:MNs সুইচগিয়ার ড্রয়ারগুলি কম প্রত্যাহার প্রতিরোধের জন্য রোলার গাইডে চালিত হয়, একক ব্যক্তি দ্বারা চালিত হয়। তারের বগিটি পর্যাপ্ত স্থান সরবরাহ করে এবং সামনে বা পিছনের সংযোগ সমর্থন করে, রক্ষণাবেক্ষণের সুবিধা দেয়।
নির্বাচন এবং ব্যবহার বিবেচনা
1. প্রযুক্তিগত পরামিতি ম্যাচিং:মোট লোড পাওয়ার এবং বৈচিত্র্যের ফ্যাক্টরের উপর ভিত্তি করে রেট করা বর্তমান নির্ধারণ করুন; গ্রিডের শর্ট সার্কিট ক্ষমতা অনুযায়ী পর্যাপ্ত ব্রেকিং ক্ষমতা সহ সুইচিং ডিভাইস নির্বাচন করুন।
2. ফাংশন এবং সার্কিট কনফিগারেশন:অ্যাপ্লিকেশনটি একটি পাওয়ার সেন্টার (PC) বা মোটর নিয়ন্ত্রণ কেন্দ্র (MCC) কিনা তা স্পষ্ট করুন এবং উপযুক্ত ড্রয়ারের ধরন এবং আকার নির্বাচন করুন।
3. পরিবেশগত অভিযোজনযোগ্যতা:ইনস্টলেশন পরিবেশের উপর ভিত্তি করে উপযুক্ত সুরক্ষা রেটিং (যেমন, IP30, IP40, IP54) চয়ন করুন (যেমন, পরিষ্কার শুকনো বৈদ্যুতিক ঘর বনাম স্যাঁতসেঁতে ধুলোবালি শিল্প কর্মশালা)।
4. ড্রয়ার ইউনিট কনফিগারেশন:
1/4 ইউনিট:ছোট-ক্ষমতার জন্য, উচ্চ-ঘনত্বের সার্কিট যেমন আলো এবং ছোট পাওয়ার সরঞ্জাম।
1/2 ইউনিট:মাঝারি-ক্ষমতার সার্কিটগুলির জন্য উপযুক্ত, যেমন, ফ্যান এবং পাম্প নিয়ন্ত্রণ।
1 ইউনিট এবং তার উপরে:উচ্চ ক্ষমতার সরঞ্জাম বা প্রধান সার্কিট যেমন ইনকামিং এবং বাস-টাই এর জন্য ব্যবহৃত হয়।
ইনস্টলেশন এবং রক্ষণাবেক্ষণ পয়েন্ট
1. ইনস্টলেশন পরিবেশ:MNS প্রত্যাহারযোগ্য লো ভোল্টেজ সুইচগিয়ার বিস্ফোরক, ক্ষয়কারী গ্যাস বা ধুলো ছাড়াই বাড়ির ভিতরে ইনস্টল করা উচিত। 1/1000 এর মধ্যে চ্যানেল ইস্পাত স্তরের ত্রুটি নিয়ন্ত্রিত সহ ভিত্তিটি অবশ্যই স্তরের হতে হবে।
2. ইনস্টলেশন পদ্ধতি:পদক্ষেপগুলি অনুসরণ করুন: "প্রস্তুতি → অবস্থান → সংযোগ → কমিশনিং"৷ প্রধান বাসবার সংযুক্ত হওয়ার পরে, শক্তি দেওয়ার আগে সঠিকতা নিশ্চিত করতে নিরোধক প্রতিরোধের পরীক্ষা এবং অন্যান্য পরীক্ষাগুলির প্রয়োজন৷
3. অপারেশন এবং রক্ষণাবেক্ষণ:সমস্ত অপারেশন এবং রক্ষণাবেক্ষণের কাজ অবশ্যই প্রশিক্ষিত পেশাদার বৈদ্যুতিক অপারেটর দ্বারা করা উচিত। প্রতিদিনের রক্ষণাবেক্ষণে, ড্রয়ারের প্লাগের যোগাযোগের জায়গাটি অতিরিক্ত গরম হয়েছে কিনা তা নিয়মিত পরীক্ষা করা, যান্ত্রিক ইন্টারলকিং ডিভাইসটি সঠিকভাবে কাজ করছে কিনা তা পরীক্ষা করা এবং প্যানেলের ভিতরে ধুলো জমে থাকা পরিষ্কার করা প্রয়োজন।

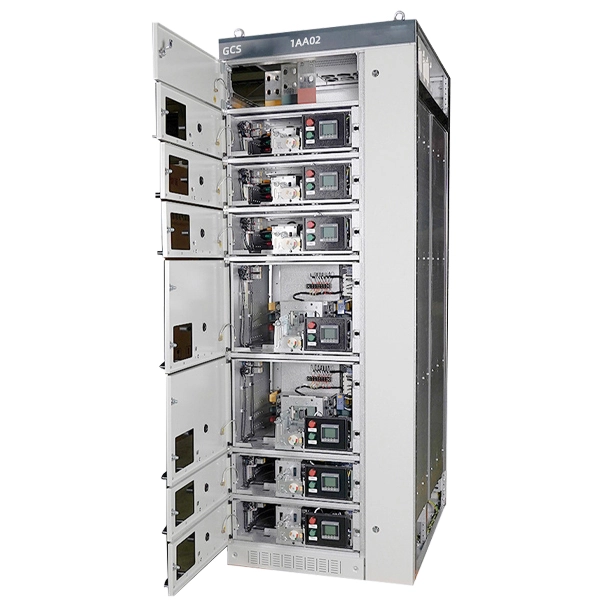

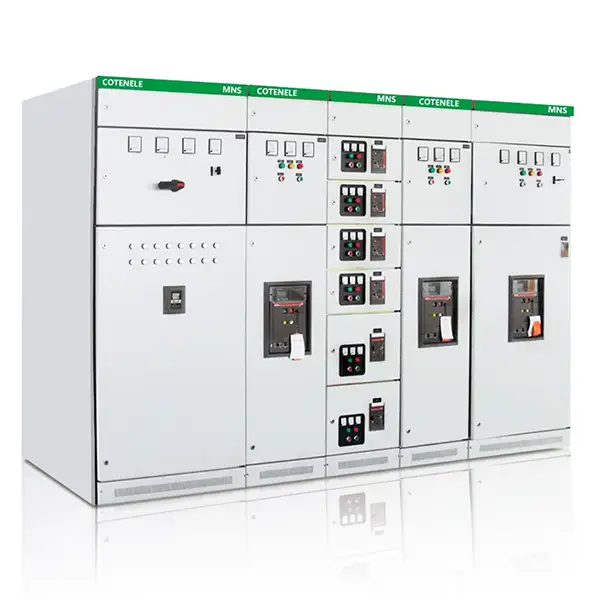

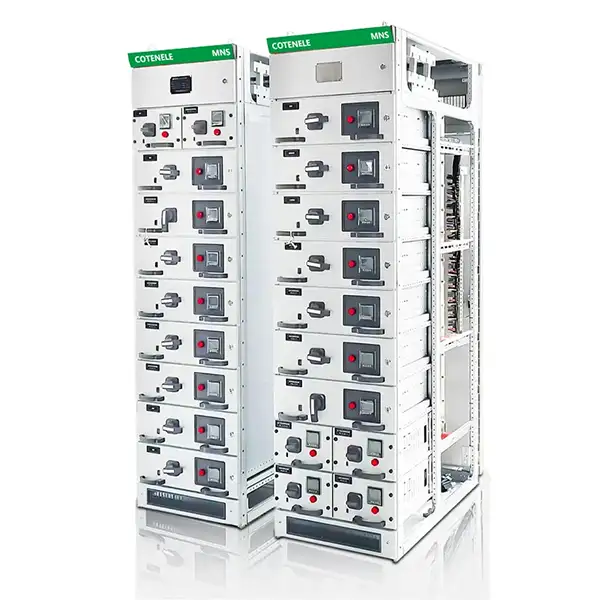

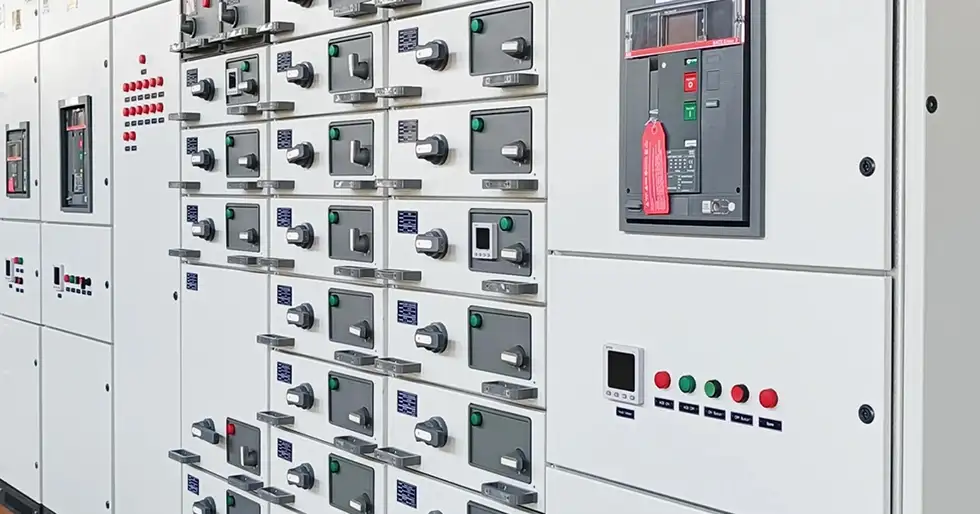

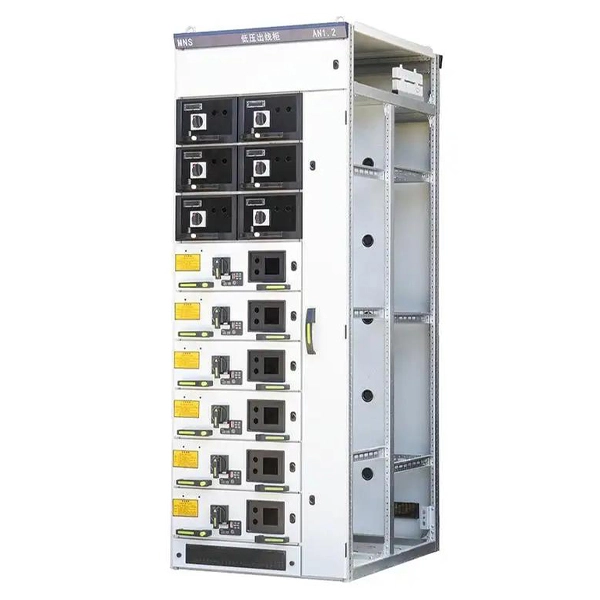

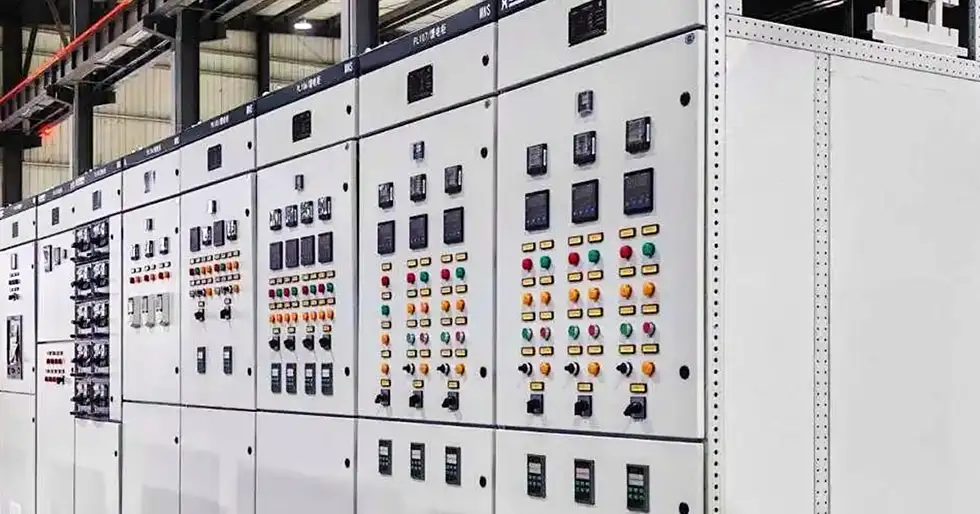

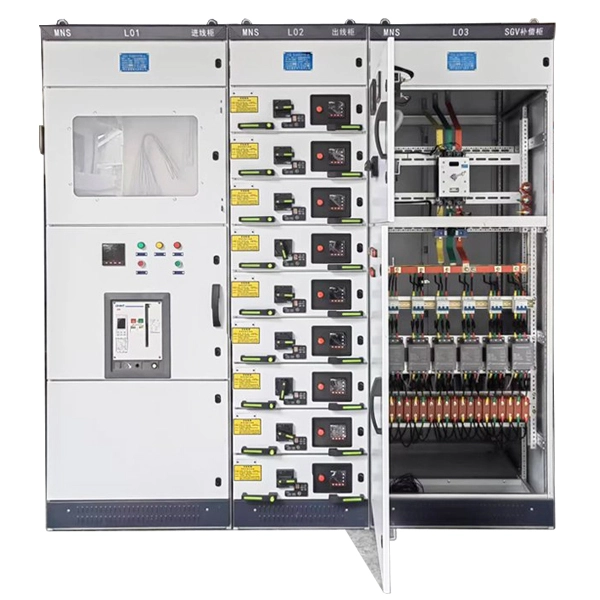

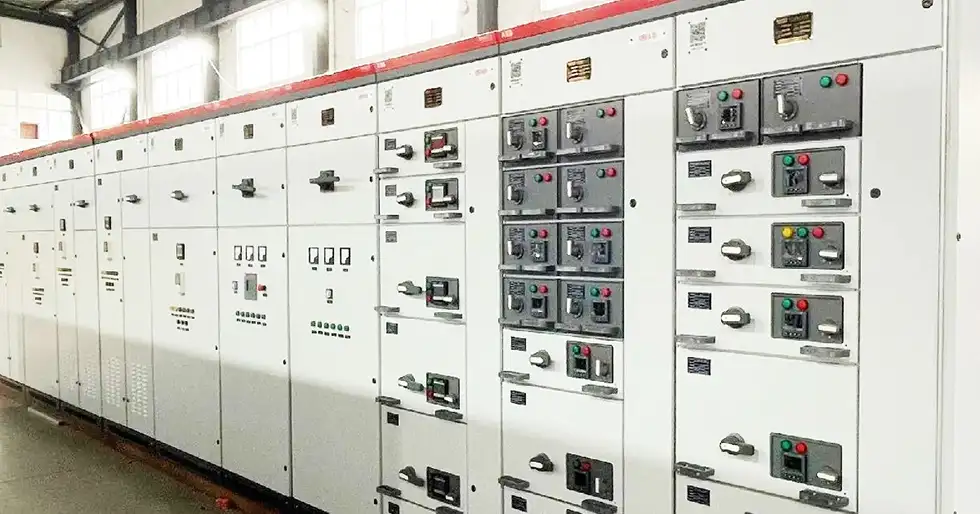

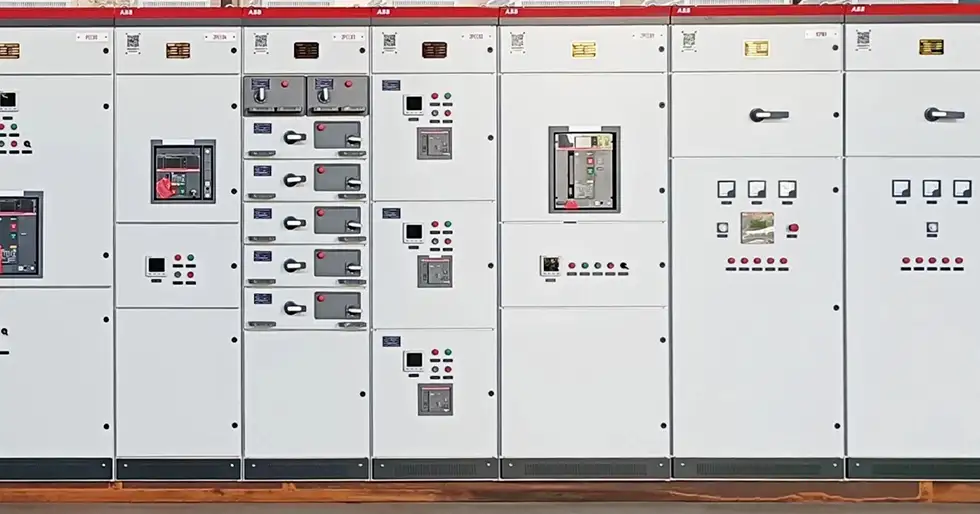

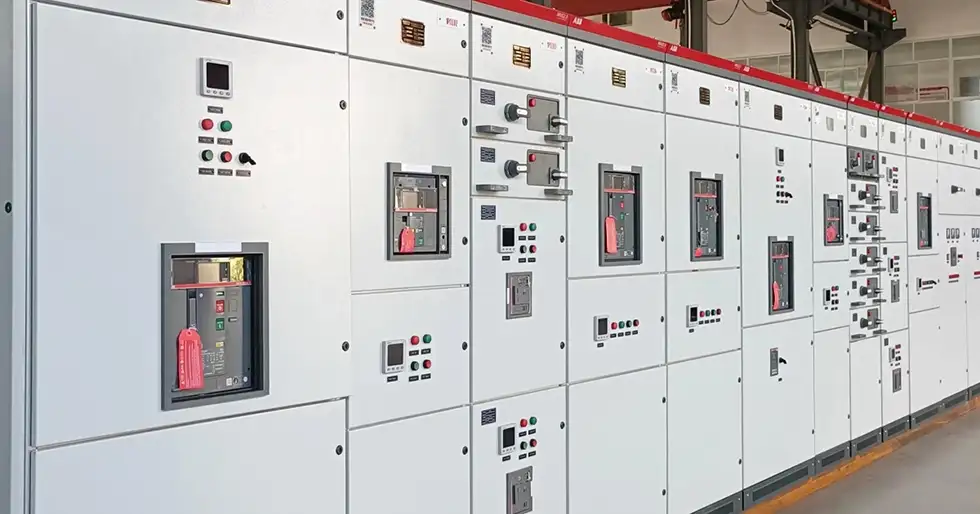

পণ্য প্রদর্শন

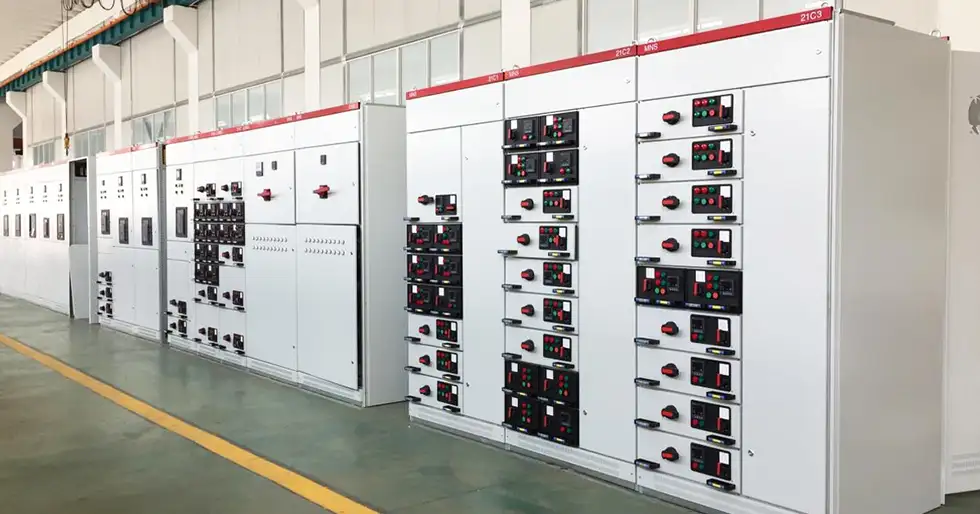

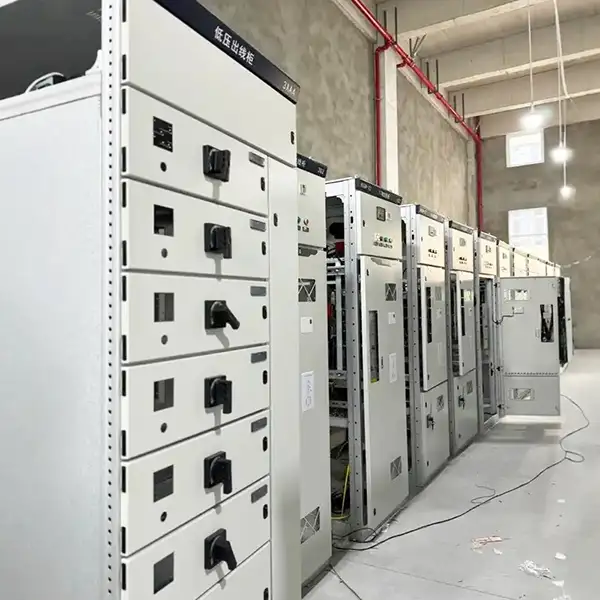

শিপিং ফটো
