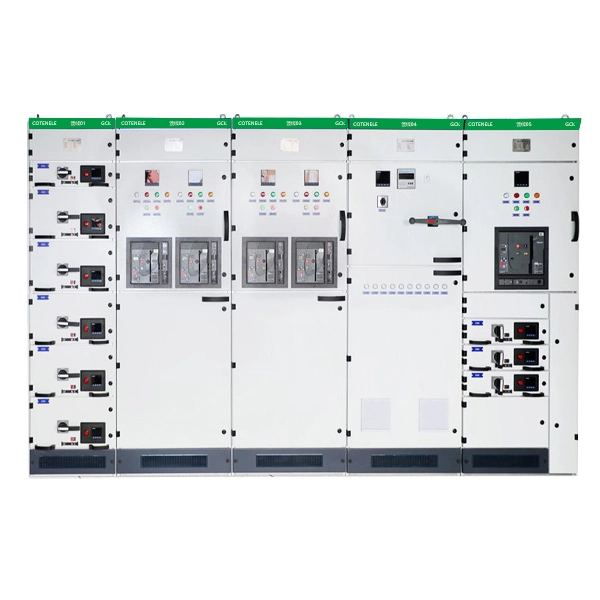

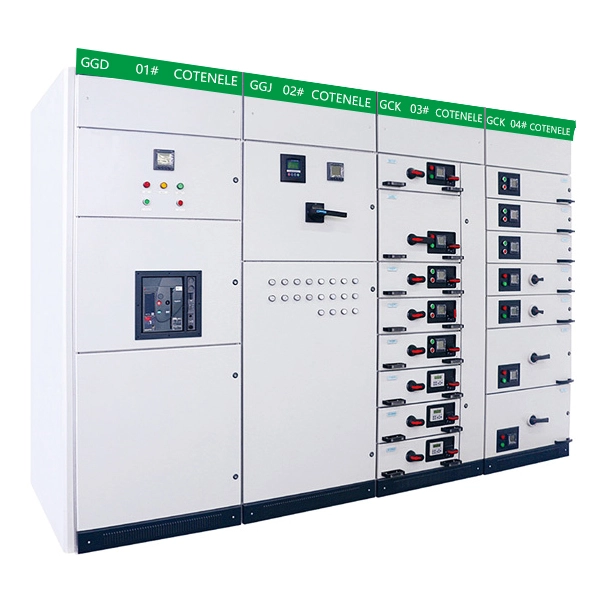

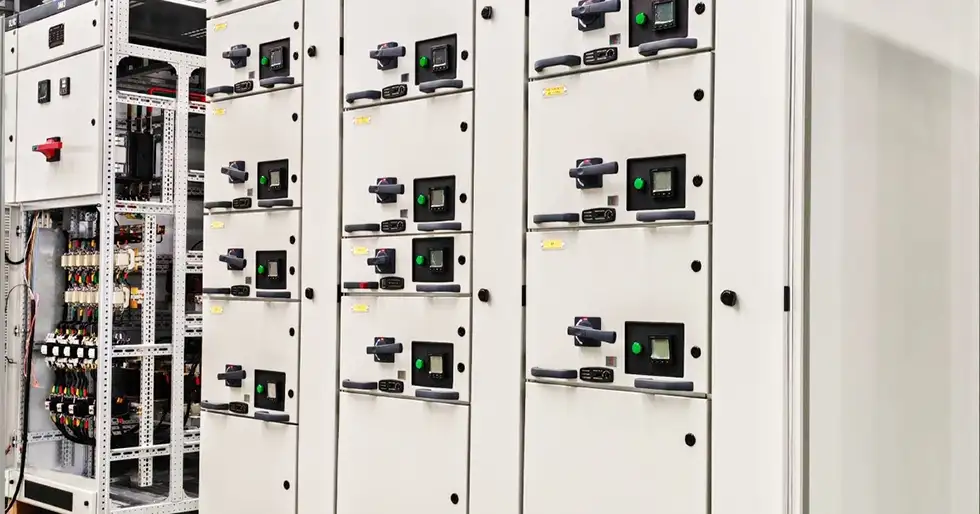

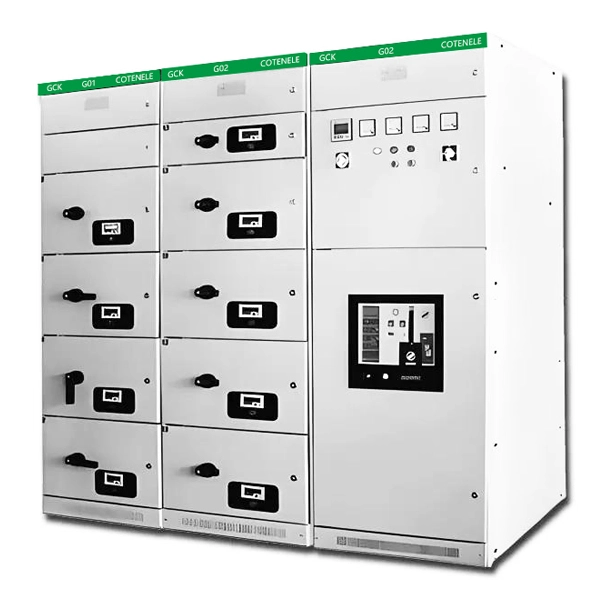

GCK কম ভোল্টেজ সুইচবোর্ড প্রত্যাহারযোগ্য

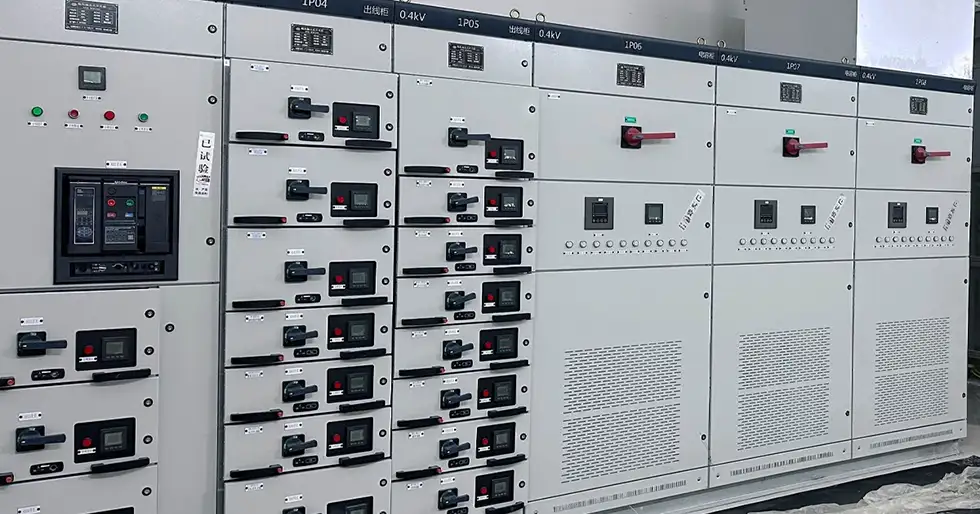

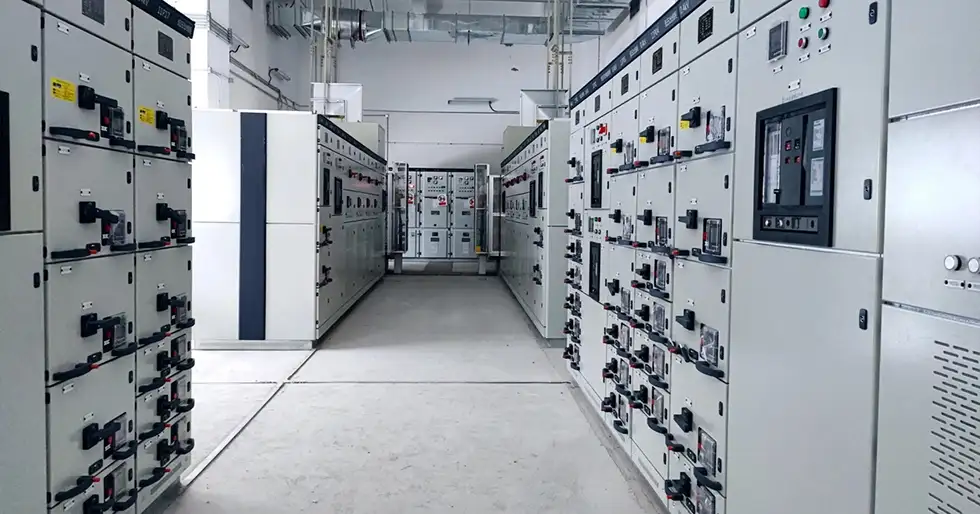

Cotenele দ্বারা নির্মিত GCK লো-ভোল্টেজ সুইচবোর্ড প্রত্যাহারযোগ্য প্যানেল হল একটি দেশীয় নিম্ন-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার যা পাওয়ার প্লান্ট, শিল্প প্রতিষ্ঠান এবং উচ্চ ভবনগুলিতে বিদ্যুৎ বিতরণ এবং মোটর নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

এই লো-ভোল্টেজ সুইচগিয়ারটি বাসবার, কার্যকরী ইউনিট এবং তারের জন্য পৃথক কম্পার্টমেন্ট সহ একটি মডুলার ডিজাইন গ্রহণ করে, যা অপারেশনাল নিরাপত্তা বাড়ায়। প্রতিটি ড্রয়ার ইউনিট তিনটি অবস্থান প্রদান করে — "সংযুক্ত", "পরীক্ষা", এবং "বিচ্ছিন্ন" — প্রধান বাসবারকে ডি-এনার্জাইজ না করে সার্কিট রক্ষণাবেক্ষণের অনুমতি দেয়।

GCK লো ভোল্টেজ সুইচবোর্ডে 660V পর্যন্ত রেটেড ইনসুলেশন ভোল্টেজ, 4000A পর্যন্ত কারেন্ট রেট করা একটি অনুভূমিক বাসবার এবং শক্তিশালী স্বল্প-সময় সহ্য করার ক্ষমতা রয়েছে। GCS বা MNS প্রকারের সাথে তুলনা করে, GCK একটি আরও কমপ্যাক্ট কাঠামো এবং কম খরচের অফার করে, এটিকে খরচ-সংবেদনশীল অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

রুটিন রক্ষণাবেক্ষণের মধ্যে রয়েছে সরঞ্জাম পরিষ্কার করা, তারের সংযোগগুলিতে অতিরিক্ত গরমের জন্য পরীক্ষা করা এবং দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে প্লাগ-ইন ইউনিটগুলিতে পরিধান পরিদর্শন করা।

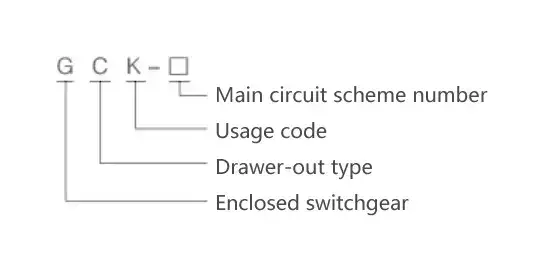

মডেল এবং অর্থ

প্রধান প্রযুক্তিগত পরামিতি

অপারেটিং পরিবেশ

1. উচ্চতা সমুদ্রপৃষ্ঠ থেকে 2000 মিটারের বেশি হবে না।

2. পরিবেষ্টিত বায়ুর তাপমাত্রা +40 °C এর বেশি হবে না, 24‑ঘন্টার গড় তাপমাত্রা +35 °C এর বেশি হবে না এবং -50 °C এর কম হবে না৷

3. বায়ুমণ্ডলীয় প্রয়োজনীয়তা:বাতাস পরিষ্কার হতে হবে। +40 °C তাপমাত্রায় আপেক্ষিক আর্দ্রতা 50% এর বেশি হবে না। নিম্ন তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত - উদাহরণস্বরূপ, +20 °C এ 90%।

4. সরঞ্জামগুলি অবশ্যই আগুন, বিস্ফোরণের ঝুঁকি, মারাত্মক দূষণ, রাসায়নিক ক্ষয় বা তীব্র কম্পন থেকে মুক্ত স্থানে ইনস্টল করতে হবে।

5. উল্লম্ব সমতলের সাপেক্ষে অনুমোদিত প্রবণতা 5° এর বেশি হবে না।

6. এই পণ্যটি -25 °C থেকে +55 °C পর্যন্ত তাপমাত্রায় এবং +70 °C পর্যন্ত স্বল্প সময়ের জন্য (24 ঘন্টার বেশি নয়) তাপমাত্রায় পরিবহন এবং স্টোরেজের জন্য উপযুক্ত৷

যদি উপরের শর্তগুলি পূরণ করা না যায় তবে ব্যবহারকারীকে অর্ডার করার সময় প্রস্তুতকারককে জানাতে হবে যাতে একটি পারস্পরিক চুক্তিতে পৌঁছানো যায়।

পণ্যের কাঠামো

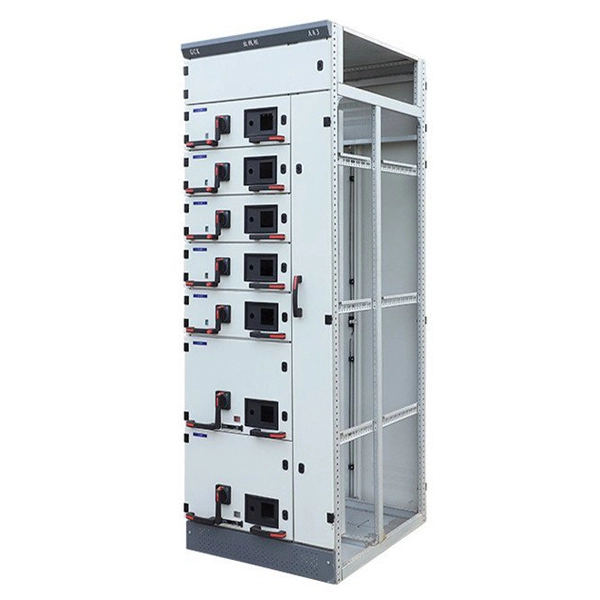

1. বেসিক ফ্রেমওয়ার্ক

GCK কম ভোল্টেজ সুইচবোর্ড প্রত্যাহারযোগ্য একটি মডুলার বোল্ট সংযোগ কাঠামো গ্রহণ করে। সমস্ত ফ্রেম উপাদান মৌলিক ফ্রেম গঠন স্ক্রু দ্বারা সংযুক্ত করা হয়. তারপরে, দরজা, প্যানেল, পার্টিশন, ড্রয়ার, মাউন্টিং বন্ধনী, বাসবার এবং বৈদ্যুতিক উপাদানগুলি সমাবেশ সম্পূর্ণ করার জন্য পর্যায়ক্রমে যোগ করা হয়।

2. ফ্রেমের বৈশিষ্ট্য

ফ্রেমটি ত্রিমাত্রিক কোণ বন্ধনী সহ একত্রিত বিভাগ ইস্পাত ব্যবহার করে। সমস্ত সংযোগ বোল্ট করা হয় (কোনও ঢালাই নেই), যা ঢালাইয়ের বিকৃতি এবং অবশিষ্ট চাপ দূর করে, যার ফলে মাউন্টিং সঠিকতা উন্নত হয়। ফ্রেম এবং অংশগুলিতে মাউন্টিং গর্তগুলি 20 মিমি মডুলার গ্রিড (E = 20 মিমি) অনুসরণ করে।

3. পৃষ্ঠ চিকিত্সা

অভ্যন্তরীণ কাঠামোগত অংশগুলি জিঙ্ক-প্লেটেড। বাহ্যিক অংশগুলি আচারযুক্ত, ফসফেটেড এবং তারপরে ইলেক্ট্রোস্ট্যাটিক ইপোক্সি পাউডার দিয়ে লেপা হয়।

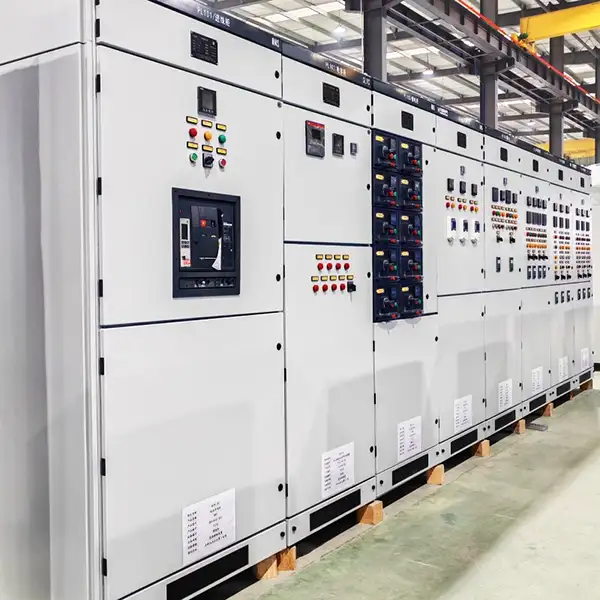

4. পাওয়ার সেন্টার (PC)- ইনকামিং ইউনিট

(1) শীর্ষ বিভাগ:অনুভূমিক বাসবার বগি।

(2) এর নীচে:সার্কিট ব্রেকার বগি।

(3) ব্রেকারগুলি গার্হস্থ্য প্রকার হতে পারে (যেমন, DW15C, ME সিরিজ) বা আমদানিকৃত প্রকার (যেমন, বুদ্ধিমান ব্রেকার সহ ABB F-সিরিজ)।

(4) পিছনের মাউন্ট করা প্রধান সার্কিট সহ একটি পিসি ইনকামিং ইউনিটের জন্য (বাস কাপলার সহ):

630 A - 1600 A → ক্যাবিনেটের আকার:800 (W) × 1000 (D) × 2200 (H) মিমি।

পিছনের মাউন্ট সার্কিট ছাড়া:800 × 800 × 2200 মিমি।

(5) 1600 A – 3150 A এর জন্য:

পিছনের মাউন্ট সার্কিট সহ:1000 × 1000 × 2200 মিমি।

পিছনের মাউন্ট সার্কিট ছাড়া:1000 × 800 × 2200 মিমি।

5. পাওয়ার সেন্টার (PC)- ফিডার ইউনিট

আগত ইউনিট অনুরূপ নির্মাণ. 630 A – 1600 A এর ফিডার স্রোতের জন্য, একটি ক্যাবিনেট (1000 × 1000 × 2200 মিমি) দুটি উল্লম্বভাবে সাজানো সার্কিটকে মিটমাট করে।

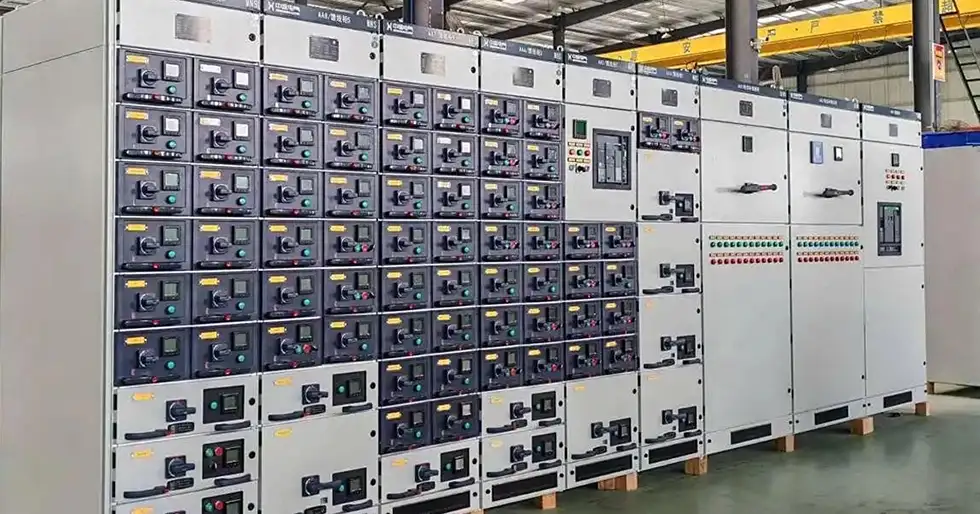

6. মোটর কন্ট্রোল সেন্টার (MCC)- দুটি মাউন্টিং অপশন

ওয়াল-মাউন্ট করা (শুধুমাত্র সামনে থেকে পিছনে অ্যাক্সেসযোগ্য):

শীর্ষ:অনুভূমিক বাসবার। নীচে: ড্রয়ারের কার্যকরী ইউনিট এলাকা (প্রস্থ 600 মিমি, উচ্চতা 1840 মিমি)। বাম দিকে - ড্রয়ার ইউনিট; ডান দিকে - 200 মিমি প্রশস্ত তারের প্রস্থান এলাকা। ক্যাবিনেটের আকার: 800 (W) × 500 (D) × 2200 (H) মিমি।

ফ্রি-স্ট্যান্ডিং (উভয় দিক থেকে অ্যাক্সেসযোগ্য):

ক্যাবিনেটের প্রস্থ 600 মিমি; পিছনে তারের প্রস্থান এলাকা. ক্যাবিনেটের আকার:600 (W) × 800 বা 1000 (D) × 2200 (H) মিমি। পিসি ক্যাবিনেটের সাথে মেলে 1000 মিমি গভীরতা বাঞ্ছনীয়।

যখন একটি ড্রয়ার টেনে বের করা হয়, তখন কোনো জীবন্ত অংশ উন্মুক্ত থাকে না, নিরাপত্তা নিশ্চিত করে।

7. ড্রয়ার ইন্টারলকিং এবং ইন্টারচেঞ্জেবিলিটি

ড্রয়ার ইউনিট এবং এর দরজা যান্ত্রিকভাবে মেইন সুইচ অপারেটিং মেকানিজমের মাধ্যমে আন্তঃলক করা হয়। মেইন সুইচ বন্ধ থাকলে দরজা খোলা যায় না। প্রক্রিয়াটি বন্ধ বা খোলা অবস্থানে তালাবদ্ধ করা যেতে পারে।

কম্পার্টমেন্ট ধাতু পার্টিশন দ্বারা পৃথক করা হয়. ড্রয়ারগুলি সম্পূর্ণরূপে বিনিময়যোগ্য।

তিনটি পদ:সংযুক্ত, পরীক্ষা, এবং সংযোগ বিচ্ছিন্ন। ড্রয়ার স্বয়ংক্রিয়ভাবে প্রতিটি অবস্থানে latches; বাম-পাশের প্লেটটি টানলে পরবর্তী অবস্থানে যাওয়ার জন্য ল্যাচটি ছেড়ে দেয়। একটি অ্যান্টি-ড্রপ বৈশিষ্ট্য সম্পূর্ণরূপে প্রত্যাহার করার সময় ড্রয়ারটিকে পড়া থেকে বাধা দেয়।

8. স্থায়ী বগি (যেমন, ক্যাপাসিটর ক্ষতিপূরণ, মিটারিং)

স্থির ইউনিটগুলির ড্রয়ার ইউনিটগুলির মতো একই বাহ্যিক মাত্রা এবং অনুভূমিক বাসবার বিন্যাস রয়েছে, যা তাদের পাশাপাশি ইনস্টল করার অনুমতি দেয়।

9. বাসবার সিস্টেম - তিন-ফেজ, পাঁচ-তার

অনুভূমিক বাসবার:রেট করা বর্তমান ≤1250 A-এর জন্য একক বাসবার; >1250 A এর জন্য ডাবল বাসবার।

সন্নিহিত ক্যাবিনেটের মধ্যে জয়েন্টগুলি সংযোগকারী ব্লক ব্যবহার করে।

উল্লম্ব বাসবারগুলি পলিকার্বোনেট ইঞ্জিনিয়ারিং প্লাস্টিকের হাউজিংগুলিতে আবদ্ধ থাকে, যাতে চাপের বিস্তার সীমিত করতে অভ্যন্তরীণ বাধা রয়েছে।

নিরপেক্ষ বাসবার (N) ক্যাবিনেটের সামনের শীর্ষে অবস্থিত।

প্রতিরক্ষামূলক আর্থ বাসবার (PE) নীচে রয়েছে এবং ক্যাবিনেট পার্টিশন এবং দরজার সাথে সংযুক্ত, গ্রাউন্ডিং ধারাবাহিকতা নিশ্চিত করে।

10. বায়ুচলাচল এবং সুরক্ষা

ঘের সুরক্ষা স্তর হ্রাস না করেই ক্যাবিনেটের উপরে এবং নীচে প্রাকৃতিক বায়ুচলাচল খোলার ব্যবস্থা করা হয়।

ঘের সুরক্ষা রেটিং হল IP40.

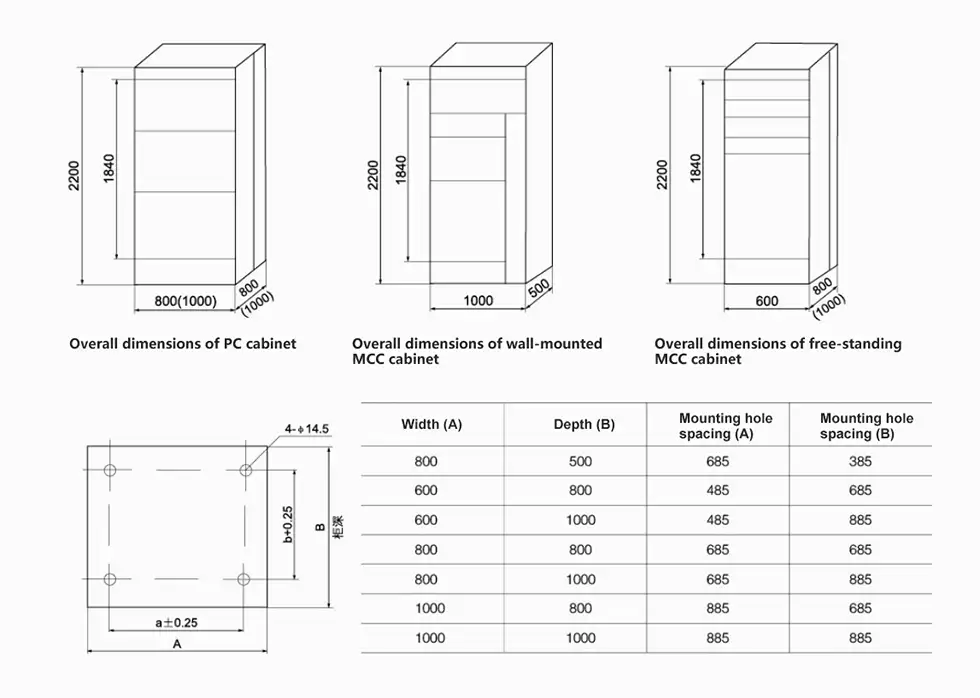

সামগ্রিক এবং মাউন্ট মাত্রা

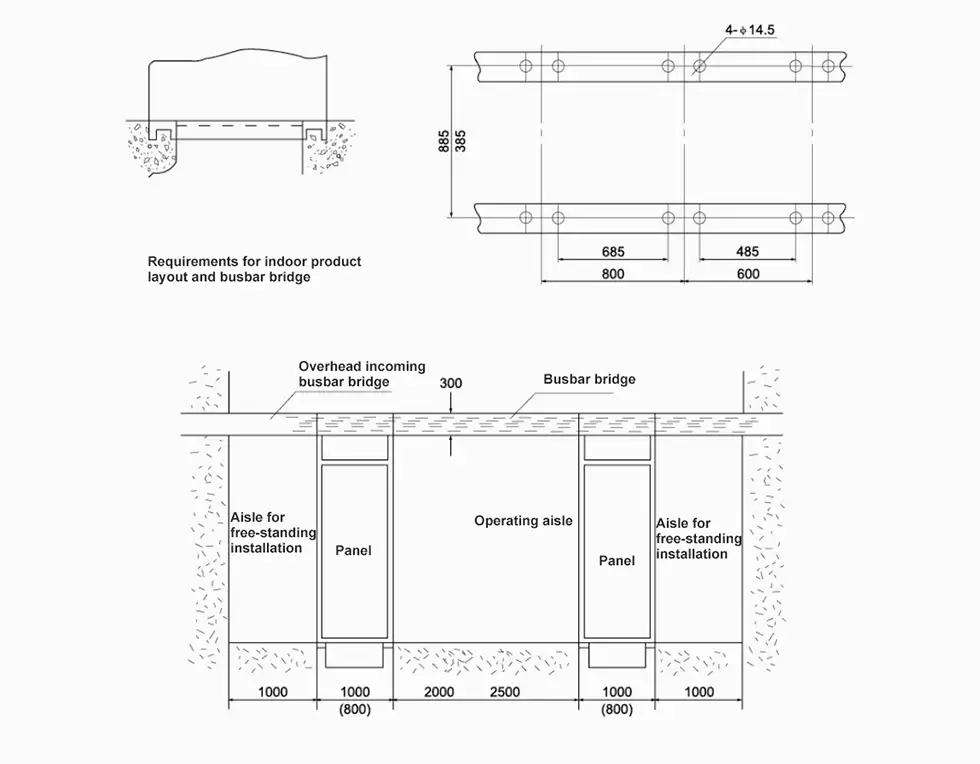

GCK ড্রয়ার ক্যাবিনেট - ভিত্তি ইনস্টলেশন ডায়াগ্রাম

দ্রষ্টব্য: ব্যবহারকারীর অনুরোধে আমাদের কোম্পানি থেকে বিভিন্ন ধরনের বাসবার ব্রিজ পাওয়া যায়।
