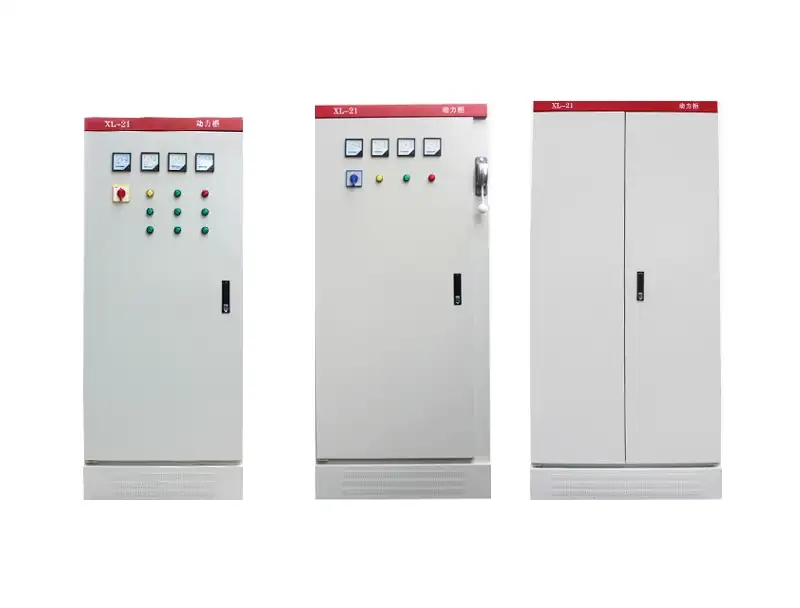

XL-21 কম ভোল্টেজ মোটর কন্ট্রোল সেন্টার LV সুইচগিয়ার

Cotenele হল XL-21 লো-ভোল্টেজ মোটর কন্ট্রোল সেন্টার LV সুইচগিয়ারের একজন নির্মাতা, XL-21 লো-ভোল্টেজ সুইচগিয়ার হল চীনের সবচেয়ে প্রাচীন এবং বহুল ব্যবহৃত পাওয়ার ডিস্ট্রিবিউশন সুইচগিয়ারগুলির মধ্যে একটি। এর প্রধান উদ্দেশ্য হল 50Hz ফ্রিকোয়েন্সি এবং 380V (বা 400V/500V/660V) এর রেটেড ভোল্টেজগুলিতে কাজ করা পাওয়ার সিস্টেমগুলির মধ্যে শেষ-ব্যবহারের সরঞ্জামগুলিতে বৈদ্যুতিক শক্তি বিতরণ করা, যখন সরঞ্জাম নিয়ন্ত্রণ এবং সার্কিট সুরক্ষা প্রদান করে। এটি থ্রি-ফেজ থ্রি-ওয়্যার, থ্রি-ফেজ ফোর-ওয়্যার, এবং থ্রি-ফেজ ফাইভ-ওয়্যার (যেমন, TN-C, TT) সহ বিভিন্ন গ্রাউন্ডিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

XL-21 লো-ভোল্টেজ সুইচগিয়ারে নির্ভরযোগ্য গুণমান, নমনীয় ইনস্টলেশন, এবং সহজ রক্ষণাবেক্ষণের সুবিধা রয়েছে এবং প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মান যেমন GB/T 7251, IEC 60439, CCC, ইত্যাদি মেনে চলে৷ Cotenele ISO9001 গুণমান ব্যবস্থাপনা শংসাপত্র পাস করেছে৷

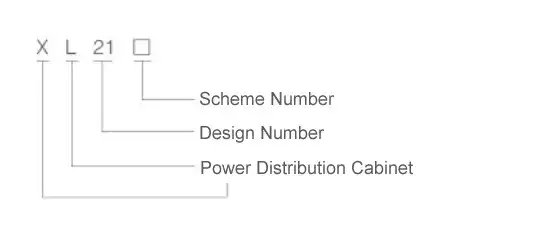

মডেল এবং অর্থ

প্রধান প্রযুক্তিগত পরামিতি

XL-21 সুইচগিয়ারের পণ্য কাঠামোর বৈশিষ্ট্যগুলি কী কী?

1. ঘের:XL-21 লো-ভোল্টেজ সুইচগিয়ার শেল সম্পূর্ণরূপে আবদ্ধ নকশাকে মানিয়ে নেয়, এই নকশাটি ধুলো এবং বাইরের বস্তুর বিরুদ্ধে কার্যকর সুরক্ষা দিতে পারে। স্ট্যান্ডার্ড সুরক্ষা গ্রেড হল IP30, অনুরোধের ভিত্তিতে উচ্চতর গ্রেড উপলব্ধ। লো-ভোল্টেজের দুটি নির্মাণ প্রকার রয়েছে: সমাবেশের ধরন (উচ্চ বহুমুখীতা) এবং ঢালাই প্রকার (উচ্চ শক্তি)।

2. ইনস্টলেশন ও রক্ষণাবেক্ষণ:XL-21 লো ভোল্টেজ মোটর কন্ট্রোল সেন্টার LV সুইচগিয়ারটি প্রাচীর মাউন্ট করা এবং সামনের দিকের রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে, স্থান বাঁচানোর জন্য। যখন দরজা খোলা থাকে, তখন সমস্ত অভ্যন্তরীণ উপাদান সম্পূর্ণরূপে উন্মুক্ত হয়, যা এর রুটিন রক্ষণাবেক্ষণকে খুব সুবিধাজনক করে তোলে।

3. অভ্যন্তরীণ বিন্যাস:এই প্যানেল নমনীয় বিন্যাসের জন্য মরীচি বা প্লেট গঠনকে অভিযোজিত করে। অপারেটিং উপাদান যেমন পুশ বোতাম, নির্দেশক আলো এবং যন্ত্র যেমন ভোল্টমিটার, অ্যামিটার দরজায় মাউন্ট করা হয়, যখন প্রধান সুইচ অপারেটিং হ্যান্ডেলটি সহজে অ্যাক্সেসের জন্য ক্যাবিনেটের ডান সামনের দিকে অবস্থিত।

4. উপকরণ এবং সমাপ্তি:লো-ভোল্টেজ সুইচগিয়ারের ঘেরটি উচ্চ-মানের কোল্ড-রোল্ড স্টিল প্লেট দিয়ে তৈরি যার ন্যূনতম পুরুত্ব 1.5 মিমি, বাঁকানো এবং উচ্চ শক্তির জন্য ঢালাই করা হয়েছে। পৃষ্ঠটি চমৎকার জারা প্রতিরোধের জন্য ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ দিয়ে চিকিত্সা করা হয়। সহজ অ্যাক্সেসের জন্য দরজাটি 120 ডিগ্রির কম কোণে খুলতে পারে। নিরাপদ এবং নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করতে ঘের এবং দরজা উভয়ই গ্রাউন্ড স্ক্রু দিয়ে লাগানো হয়েছে।

XL-21 লো-ভোল্টেজ প্যানেলের মূল ফাংশন এবং উপাদান

1. মূল ফাংশন

XL-21 লো ভোল্টেজ মোটর কন্ট্রোল সেন্টার LV সুইচগিয়ার প্রায়শই সংযুক্ত সরঞ্জামগুলিতে নির্ভরযোগ্য পাওয়ার সাপ্লাই প্রদান করতে ব্যবহৃত হয়, যা মোটর এবং অন্যান্য লোডগুলির জন্য সুনির্দিষ্ট স্টার্ট/স্টপ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। এটি বর্তমান এবং ভোল্টেজের মতো মূল পরামিতিগুলির রিয়েল-টাইম অপারেশনাল পর্যবেক্ষণকে সমর্থন করে, একই সময়ে, ওভারলোড, শর্ট সার্কিট এবং লিকেজের মতো ত্রুটিগুলি মোকাবেলা করার জন্য ব্যাপক সার্কিট সুরক্ষা ফাংশন নিশ্চিত করুন৷

2. সাধারণ উপাদান

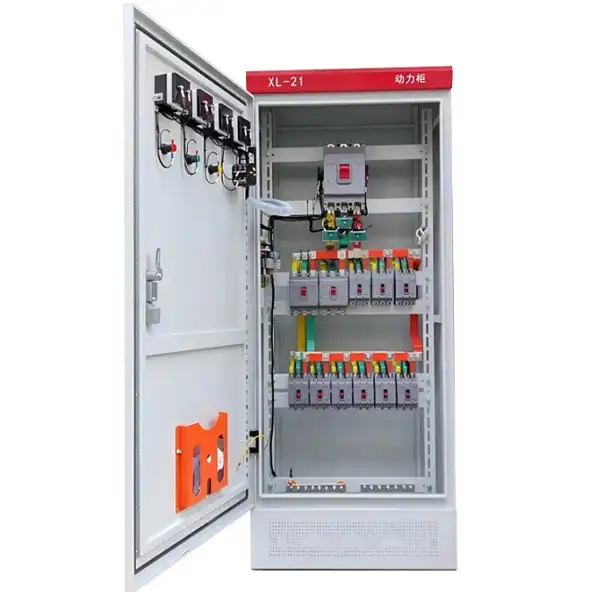

XL-21 লো-ভোল্টেজ প্যানেলে সাধারণত নিচের কয়েকটি মূল উপাদান থাকে, যেমন মোল্ডেড কেস সার্কিট ব্রেকার (MCCBs), এয়ার সার্কিট ব্রেকার (ACBs), রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার (RCCBs), ইত্যাদি। মেইন সুইচ বা ইনকামিং সুইচ, উদাহরণস্বরূপ CM1-400Lcom এর সার্কিট ব্রেকার সার্কিট ব্রেকার সার্কিট ব্রেকার নিয়ন্ত্রণ করে। ডিস্ট্রিবিউশন প্যানেল এবং সাধারণত প্রধান সার্কিটের আগত প্রান্তে অবস্থিত। শাখা সুইচ বা বহির্গামী সুইচ, যেমন CM1-100L সার্কিট ব্রেকার বা কন্টাক্টর, স্বাধীন শাখা সার্কিট যেমন মোটর বা আলো পরিচালনার জন্য দায়ী।

প্রতিরক্ষামূলক ডিভাইসগুলি সাধারণত সার্কিট ব্রেকার ট্রিপ ইউনিটগুলিতে একত্রিত হয়, ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে, ঐচ্ছিক অবশিষ্ট বর্তমান সুরক্ষা আনুষাঙ্গিক সহ। কন্ট্রোল ডিভাইসগুলি এসি কন্টাক্টর কয়েলগুলির স্থানীয় বা দূরবর্তী অপারেশনগুলিকে উচ্চ-ক্ষমতার সরঞ্জামগুলি শুরু বা বন্ধ করতে সক্ষম করে৷ অবশেষে, ক্যাবিনেট-মাউন্ট করা উপাদানগুলির সাথে ভোল্টমিটার, অ্যামিটার, নির্দেশক লাইট এবং পুশ বোতাম সহ বিভিন্ন সূচক এবং অপারেটরগুলি একটি সম্পূর্ণ নিয়ন্ত্রণ এবং প্রদর্শন ইন্টারফেস তৈরি করে৷

অপারেটিং শর্তাবলী এবং ইনস্টলেশন পরিবেশ

দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে, নিম্নলিখিত পরিবেশগত শর্ত পূরণ করতে হবে:

1. উচ্চতা:সাধারণত ≤2000 মি; উচ্চ উচ্চতার জন্য বিশেষ চিকিত্সা প্রয়োজন।

2. পরিবেষ্টিত তাপমাত্রা:-10°C থেকে +40°C, 24-ঘন্টার গড় ≤+35°C।

3. আপেক্ষিক আর্দ্রতা:≤50% +40°C এ; +20 ডিগ্রি সেলসিয়াসে 90% পর্যন্ত - ঘনীভবন প্রতিরোধ করা আবশ্যক।

4. মাউন্টিং প্রবণতা:স্থিতিশীলতা নিশ্চিত করতে উল্লম্ব থেকে ≤5°।

5. পরিবেশগত অবস্থা:কোন তীব্র কম্পন বা শক; কোন ক্ষয়কারী বা বিস্ফোরক গ্যাস নেই; পরিবাহী ধুলো নেই।

6. স্টোরেজ এবং পরিবহন:ইনস্টলেশনের আগে, আর্দ্রতা এড়াতে একটি শুষ্ক, পরিষ্কার জায়গায় সংরক্ষণ করুন। ফাউন্ডেশন চ্যানেল এবং অ্যাঙ্কর বোল্ট ব্যবহারকারী দ্বারা প্রদান করা হয়।

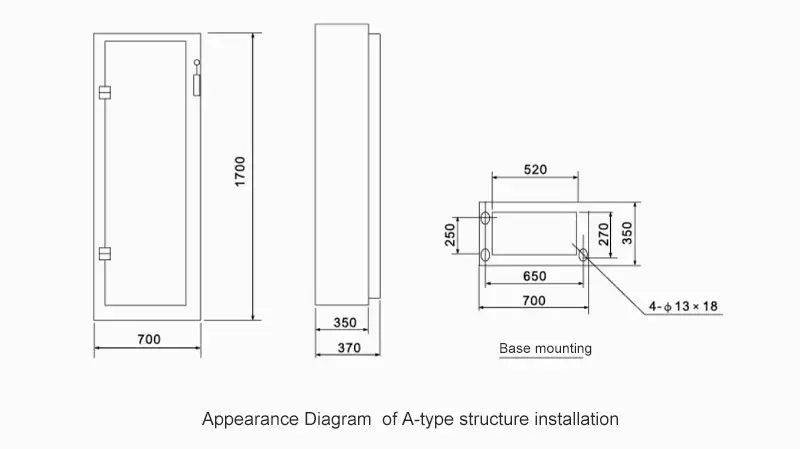

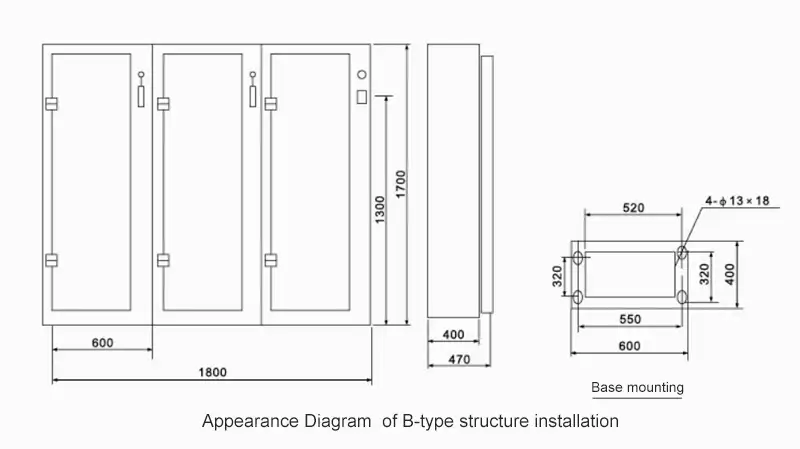

চেহারা এবং ইনস্টলেশন নির্দেশাবলী চিত্র

অপারেশন, রক্ষণাবেক্ষণ, এবং পরিদর্শন

ইনস্টলেশন বা ওভারহোলের পরে পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটকে পরিষেবাতে রাখার আগে, নিম্নলিখিত পরিদর্শন এবং পরীক্ষাগুলি অবশ্যই করা উচিত (ওভারহোলের পরে পরিদর্শন এবং পরীক্ষাগুলি ওভারহোলের প্রকৃতির উপর ভিত্তি করে নির্ধারণ করা হবে):

1. পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের ভিতরে ইনস্টল করা বৈদ্যুতিক সরঞ্জাম এবং সেকেন্ডারি ওয়্যারিংগুলি অঙ্কনের প্রয়োজনীয়তাগুলি মেনে চলে কিনা তা পরীক্ষা করুন৷

2. অপারেশনের জন্য ব্যবহৃত ছুরি সুইচ এবং এয়ার সুইচ নমনীয় এবং জ্যামিং থেকে মুক্ত কিনা তা পরীক্ষা করুন।

3. বৈদ্যুতিক সরঞ্জামগুলির ভাল যোগাযোগ আছে কিনা এবং সরঞ্জামগুলির অপারেটিং প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা পরীক্ষা করুন৷

4. পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের ভিতরে কোন বিদেশী বস্তু আছে কিনা এবং বিভিন্ন অংশে কোন শক্ত করার স্ক্রু আলগা আছে কিনা তা পরীক্ষা করুন।

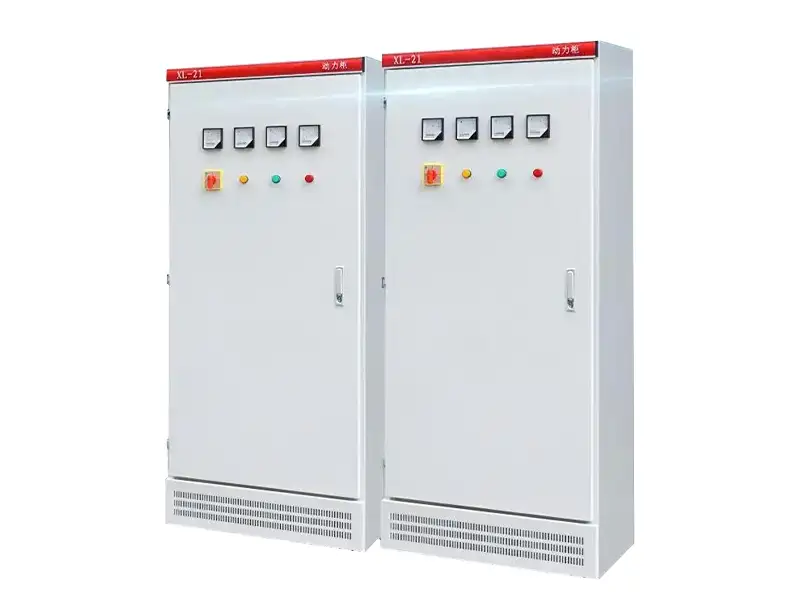

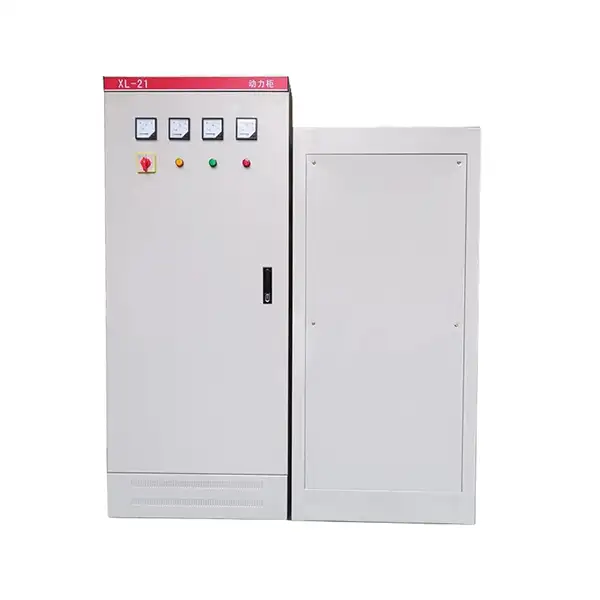

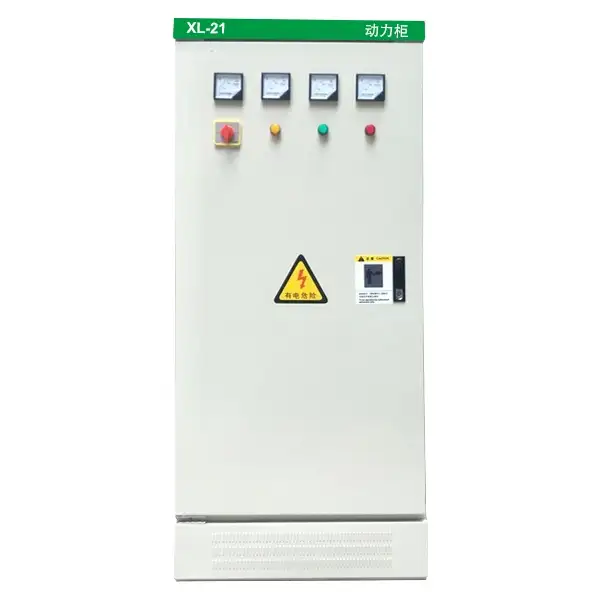

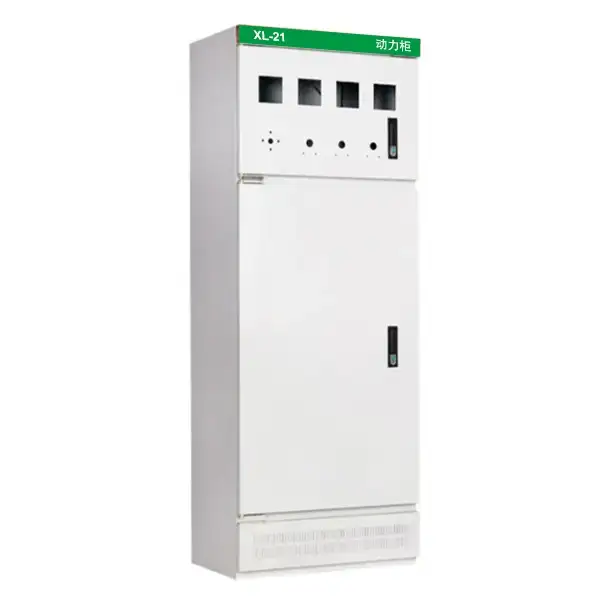

পণ্য প্রদর্শন
