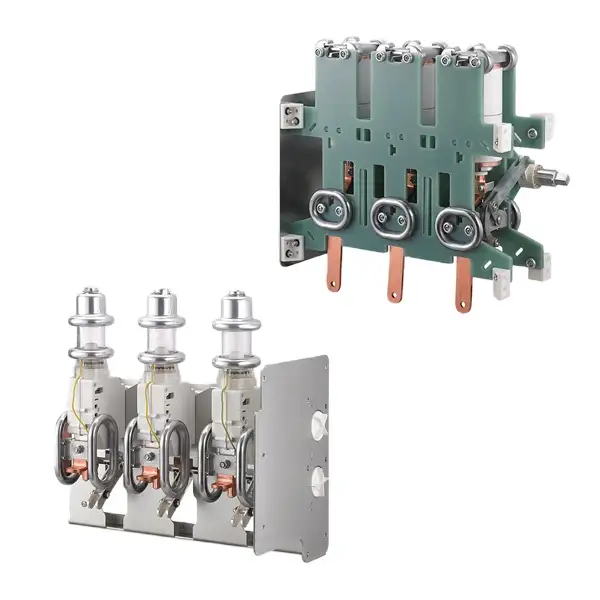

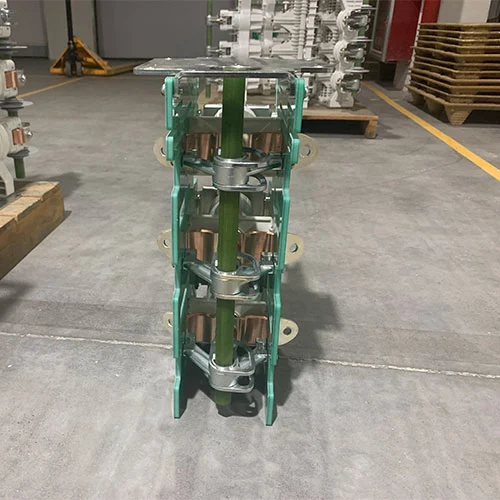

বিচ্ছিন্ন সুইচ সহ 33KV ভ্যাকুয়াম সার্কিট ব্রেকার
একজন পেশাদার চীন প্রস্তুতকারক হিসাবে, Cotenele International Trade (Wenzhou) Co., Ltd. মাঝারি থেকে উচ্চ-ভোল্টেজ সুইচগিয়ারের জন্য বিশেষ সমাধান প্রদান করে৷ বৈশিষ্ট্যযুক্ত পণ্যটি- KDV-40.5/630-20 সিরিজ 33kV ভ্যাকুয়াম সার্কিট ব্রেকার বিচ্ছিন্ন সুইচ সহ- পরিবেশ বান্ধব মাঝারি-ভোল্টেজ সুইচগিয়ার, রিং মেইন ইউনিট এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এই ইন্টিগ্রেটেড অ্যাসেম্বলিটি একটি ভ্যাকুয়াম সার্কিট ব্রেকারকে একটি বিচ্ছিন্ন সুইচের সাথে একত্রিত করে, যা ইনস্টলেশনের সহজতা এবং দীর্ঘ পরিষেবা জীবন হিসাবে অসংখ্য সুবিধা প্রদান করে।
পরিবেশ বান্ধব সুইচগিয়ার যা "সবুজ" বা "SF₆-মুক্ত" সুইচগিয়ার নামে পরিচিত, পরিবেশগত দায়িত্বের সাথে অপারেশনাল শ্রেষ্ঠত্বকে একত্রিত করে স্থিতিস্থাপক এবং টেকসই বৈদ্যুতিক অবকাঠামোর এই প্রয়োজনীয়তা পূরণ করে। KDV-40.5/630-20 সিরিজের 33kV ভ্যাকুয়াম সার্কিট ব্রেকার বিচ্ছিন্ন সুইচ সহ একটি ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্ন করে, অফার করে:
1. সহজ ইনস্টলেশন এবং সর্বনিম্ন রক্ষণাবেক্ষণ
2. দীর্ঘ সেবা জীবন এবং উচ্চ নির্ভরযোগ্যতা
3. কমপ্যাক্ট এবং খরচ-কার্যকর নকশা
4. পরিবেশ বান্ধব SF₆-মুক্ত সমাধান
এই পণ্যটি উচ্চ-ভোল্টেজ সরঞ্জামগুলির জন্য চীনা জাতীয় মান পূরণ করে এবং শক্তিশালী শর্ট-সার্কিট এবং যান্ত্রিক সহনশীলতা কর্মক্ষমতা প্রদান করে।
মূল সুবিধা
VCB স্বল্প সময়ের প্রতিরোধ: 20kA/4s বা 25kA/3s
VCB যান্ত্রিক সহনশীলতা: 10, 000 অপারেশন
সংযোগ বিচ্ছিন্ন এবং আর্থিং সুইচ যান্ত্রিক সহনশীলতা: 3,000 অপারেশন
আর্থিং সুইচ স্বল্প সময়ের প্রতিরোধ: 20kA/4s।
পণ্যের মডেল
| কেডি | V | 40.5 | 630 | 20 |
| কোম্পানি কোড |
মেকানিজম সহ ভ্যাকুয়াম সার্কিট ব্রেকার | রেট ভোল্টেজ |
রেট বর্তমান |
রেট স্বল্প সময়ের বর্তমান সহ্য করা |
ভ্যাকুয়াম সার্কিট ব্রেকার কি?
একটি ভ্যাকুয়াম সার্কিট ব্রেকার হল মাঝারি-ভোল্টেজ সুইচগিয়ারের একটি মূল উপাদান, যা উচ্চ-শূন্য পরিবেশে চাপ নিভিয়ে নিরাপদে বৈদ্যুতিক প্রবাহকে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে।
এটি কিভাবে কাজ করে:শর্ট সার্কিটের মতো কোনো ত্রুটি দেখা দিলে, সিল করা ভ্যাকুয়াম ইন্টারপ্রটারের ভেতরের পরিচিতিগুলো আলাদা হয়ে যায়। ভ্যাকুয়াম পরিবেশে চাপ বজায় রাখার জন্য গ্যাসের অণুর অভাব রয়েছে, যার ফলে এটি প্রায় তাত্ক্ষণিকভাবে নিভে যায়।
সুবিধা:
উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন
ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা
ফল্ট স্রোত জন্য চমৎকার ব্রেকিং ক্ষমতা
পরিবেশ বান্ধব:প্রথাগত SF₆ সার্কিট ব্রেকারগুলির বিপরীতে, VCB গুলি সালফার হেক্সাফ্লোরাইড ব্যবহার করে না, একটি শক্তিশালী গ্রীনহাউস গ্যাস, যা তাদের আধুনিক সুইচগিয়ারের জন্য একটি টেকসই পছন্দ করে তোলে।
আবেদন:ইন্ডাস্ট্রিয়াল প্ল্যান্ট, সাবস্টেশন, মেট্রো সিস্টেম এবং পুনর্নবীকরণযোগ্য শক্তি প্রকল্প সহ মাঝারি-ভোল্টেজ বিদ্যুৎ বিতরণের জন্য বায়ু-অন্তরক এবং গ্যাস-অন্তরক সুইচগিয়ারে ভিসিবিগুলি ব্যাপকভাবে ব্যবহৃত হয়।
একটি সুইচ সংযোগ বিচ্ছিন্ন কি?
একটি সুইচ সংযোগ বিচ্ছিন্ন একটি মূল উপাদান যা মাঝারি-ভোল্টেজ সুইচগিয়ারে একটি সার্কিটের নিরাপদ, দৃশ্যমান বিচ্ছিন্নতা প্রদান করতে ব্যবহৃত হয়।
প্রাথমিক ফাংশন:
স্বাভাবিক অবস্থায় রেট করা লোড স্রোত বহন এবং তৈরি/ব্রেক করুন
ফল্ট অবস্থার অধীনে একটি নির্দিষ্ট সময়ের জন্য শর্ট-সার্কিট স্রোত বহন করুন
ভিসিবির সাথে একীকরণ:ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে মিলিত হলে, রক্ষণাবেক্ষণ কাজের জন্য একটি নিরাপদ বিচ্ছিন্নতা ফাঁক নিশ্চিত করে, VCB কারেন্ট বাধা দেওয়ার পরে সংযোগ বিচ্ছিন্নকারী সার্কিটের একটি অংশকে শারীরিকভাবে বিচ্ছিন্ন করে।
বহুমুখিতা:এয়ার-ইনসুলেটেড এবং গ্যাস-ইনসুলেটেড সুইচগিয়ারের জন্য উপলব্ধ, সুইচ ডিসকানেক্টর নিরাপদ অপারেশন, সেগমেন্টেশন এবং পাওয়ার গ্রিডের নমনীয়তার জন্য অপরিহার্য।
সুবিধা:অপারেশনাল নিরাপত্তা বাড়ায়, পুরো সিস্টেমকে ডি-এনার্জীজ না করে রক্ষণাবেক্ষণের অনুমতি দেয় এবং পরিবেশ বান্ধব সুইচগিয়ার ডিজাইনকে সমর্থন করে।
অ্যাপ্লিকেশন
বিচ্ছিন্ন সুইচ সহ 33KV ভ্যাকুয়াম সার্কিট ব্রেকার শিল্প জুড়ে ব্যাপকভাবে ব্যবহৃত হয়:
| আবেদন | বর্ণনা |
| পাওয়ার জেনারেশন এবং সাবস্টেশন | জেনারেটর, ট্রান্সফরমার এবং বিতরণ লাইন রক্ষা করে |
| শিল্প সুবিধা | মোটর এবং উত্পাদন লাইন রক্ষা করে |
| বাণিজ্যিক অবকাঠামো | হাসপাতাল, ডেটা সেন্টার, অফিস কমপ্লেক্সে সুইচগিয়ার রক্ষা করে |
| নবায়নযোগ্য শক্তি | বায়ু এবং সৌর খামারে সুইচগিয়ার সুরক্ষা |
| রেলওয়ে বিদ্যুতায়ন | নিরাপদ ট্র্যাকশন পাওয়ার সাপ্লাই নিশ্চিত করে |
প্রযুক্তিগত পরামিতি
| এসএন | বিষয়বস্তু | ইউনিট | প্রযুক্তিগত পোরামিটার |
| 1 | প্রধান সার্কিট প্রতিরোধ | uΩ | ≤60 |
| 2 | ভ্রমণ ওভার | মিমি | 2-3 |
| 3 | খোলা পরিচিতিগুলির মধ্যে ক্লিয়ারেন্স | মিমি | 11-12 |
| 4 | ক্লোজিং অপারেশন এ যোগাযোগ বাউন্স সময়কাল | ms | ≤2 |
| 5 | খোলার গড় গতি | m/s | 1-1.6 |
| 6 | গড় বন্ধ গতি | m/s | 0.6-1.1 |
| 7 | যোগাযোগ খোলার একযোগে আউট | ms | ≤2 |
| 8 | যোগাযোগ বন্ধ করার একযোগে আউট | ms | ≤2 |

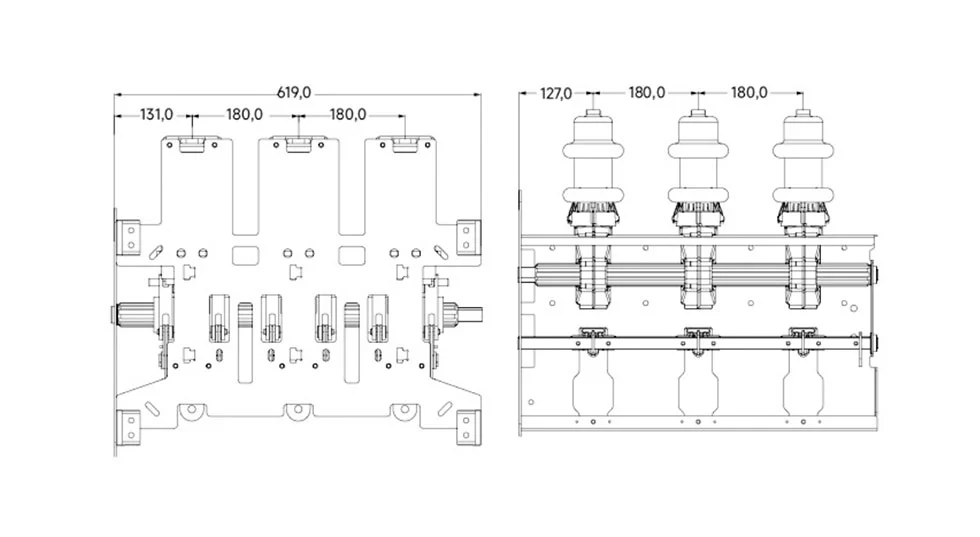

চেহারা এবং মাত্রা
FAQ
প্রশ্ন 1: কেন ভ্যাকুয়াম সার্কিট ব্রেকার প্রচলিত সাধারণ ব্রেকারগুলির চেয়ে বেশি পরিবেশগতভাবে বন্ধুত্বপূর্ণ?
ভ্যাকুয়াম সার্কিট ব্রেকারগুলির পরিবেশ-বন্ধুর প্রধান সুবিধা হল তাদের আর্ক-নিভানোর মাধ্যম। ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ ভ্যাকুয়াম ব্যবহার করে কাজ করে, SF₆ নির্গমনের ঝুঁকি দূর করে, কিন্তু সাধারণ ব্রেকাররা SF₆ গ্যাস ব্যবহার করে, একটি অত্যন্ত উচ্চ গ্লোবাল ওয়ার্মিং সম্ভাবনাযুক্ত একটি পদার্থ।
প্রশ্ন 2: একটি সমন্বিত ইউনিটে, শাটডাউনের সময় কোন ডিভাইসটি প্রথমে কাজ করে?
উত্তর: ভ্যাকুয়াম সার্কিট ব্রেকার সর্বদা প্রথমে কারেন্টকে নিরাপদে বাধা দিতে কাজ করে, তা লোড বা ত্রুটির অবস্থার অধীনেই হোক না কেন। VCB সার্কিট খোলার পরেই দৃশ্যমান শারীরিক বিচ্ছিন্নতা প্রদানের জন্য সুইচ সংযোগকারীকে চালিত করা উচিত।
প্রশ্ন 3: একটি সুইচ সংযোগ বিচ্ছিন্ন একটি ফল্ট কারেন্ট বাধা দিতে পারে?
উত্তর: না। একটি সুইচ সংযোগ বিচ্ছিন্নকারী ফল্ট স্রোতকে বাধা দেওয়ার জন্য ডিজাইন করা হয়নি। এর ভূমিকা হল একটি ডি-এনার্জাইজড সার্কিটে বিচ্ছিন্নতা প্রদান করা। ফল্ট বাধা সর্বদা ডেডিকেটেড সার্কিট ব্রেকার দ্বারা সঞ্চালিত করা আবশ্যক.
প্রশ্ন 4: ঘন ঘন স্যুইচিং অ্যাপ্লিকেশনগুলিতে একটি VCB ব্যবহার করার প্রধান সুবিধাগুলি কী কী?
উত্তর: ভ্যাকুয়াম সার্কিট ব্রেকারগুলির চমৎকার বৈদ্যুতিক এবং যান্ত্রিক অপারেশন জীবন রয়েছে। তাদের ভ্যাকুয়াম আর্ক বাধার কারণে ন্যূনতম যোগাযোগের ক্ষয় হয়, যা তাদেরকে ঘন ঘন স্যুইচিং অপারেশন পরিচালনা করতে দেয়—শিল্প বা ক্যাপাসিটর স্যুইচিং ডিউটিতে সাধারণ—উচ্চ নির্ভরযোগ্যতা এবং ন্যূনতম রক্ষণাবেক্ষণ সহ।
প্রশ্ন 5: বায়ু-অন্তরক এবং গ্যাস-অন্তরক সংযোগ বিচ্ছিন্নকারীগুলির মধ্যে পার্থক্য কী?
উত্তর: এয়ার-ইনসুলেটেড সংযোগ বিচ্ছিন্নকারীরা বায়ুকে অন্তরক মাধ্যম হিসাবে ব্যবহার করে এবং বিভিন্ন মাঝারি ভোল্টেজ ইনডোর ইকো-বন্ধুত্বপূর্ণ সুইচগিয়ার এবং রিং প্রধান ইউনিটগুলির জন্য সাধারণ। গ্যাস-অন্তরক সংযোগ বিচ্ছিন্নকারীরা সাধারণত SF₆ এর মতো একটি গ্যাসকে নিরোধক মাধ্যম হিসাবে ব্যবহার করে, একটি সিল করা চেম্বারে মাউন্ট করা হয়, তাদের আকার খুব কমপ্যাক্ট।
প্রশ্ন 6: একটি VCB-তে ভ্যাকুয়াম ইন্টারপ্টার কীভাবে কাজ করে?
উত্তর: পরিচিতিগুলি পৃথক হলে, আয়নিত ধাতব বাষ্প থেকে একটি চাপ তৈরি হয়। ভ্যাকুয়ামে, এই বাষ্প দ্রুত যোগাযোগের পৃষ্ঠে ঘনীভূত হয় কারণ আর্কটিকে টিকিয়ে রাখার জন্য কোনো গ্যাসের অণু নেই। এটি অত্যন্ত দ্রুত আর্ক বিলুপ্তির দিকে নিয়ে যায়, সাধারণত প্রথম বর্তমান জিরো ক্রসিংয়ের মধ্যে।
প্রশ্ন 7: এই সম্মিলিত সমাধানগুলি কি স্মার্ট গ্রিড অ্যাপ্লিকেশনের জন্য উপযুক্ত?
উত্তরঃ একেবারেই। আধুনিক ভিসিবি এবং মোটর-চালিত সংযোগ বিচ্ছিন্নকারীগুলি সেন্সর এবং বুদ্ধিমান ইলেকট্রনিক ডিভাইসগুলির সাথে সজ্জিত হতে পারে।
এই ইলেকট্রনিক ডিভাইসগুলি দূরবর্তী অপারেশন, অবস্থা পর্যবেক্ষণ, এবং স্বয়ংক্রিয় স্মার্ট গ্রিড সিস্টেমে বিরামবিহীন একীকরণ করতে পারে, এই ফাংশনগুলি পাওয়ার গ্রিডের স্থিতিশীলতা এবং পরিচালনাকে উন্নত করতে পারে।
প্রশ্ন 8: একটি প্রকল্পের জন্য আইসোলেটিং সুইচ সহ একটি 33kV ভ্যাকুয়াম সার্কিট ব্রেকার নির্বাচন করার সময়, আমার কী কী স্পেসিফিকেশন পরীক্ষা করা উচিত?
উত্তর: জটিল পরামিতিগুলির মধ্যে রয়েছে সিস্টেম ভোল্টেজ এবং বর্তমান রেটিং, VCB-এর শর্ট-সার্কিট বাধা দেওয়ার ক্ষমতা, উভয় ডিভাইসের যান্ত্রিক সহনশীলতা (অপারেশনের সংখ্যা), অপারেটিং মেকানিজমের ধরন (স্প্রিং, মোটর), এবং সংযোগ বিচ্ছিন্নকরণ এবং স্থানের লক্ষ্য পূরণের জন্য প্রয়োজনীয় নিরোধক মাধ্যম (বায়ু বা গ্যাস)।

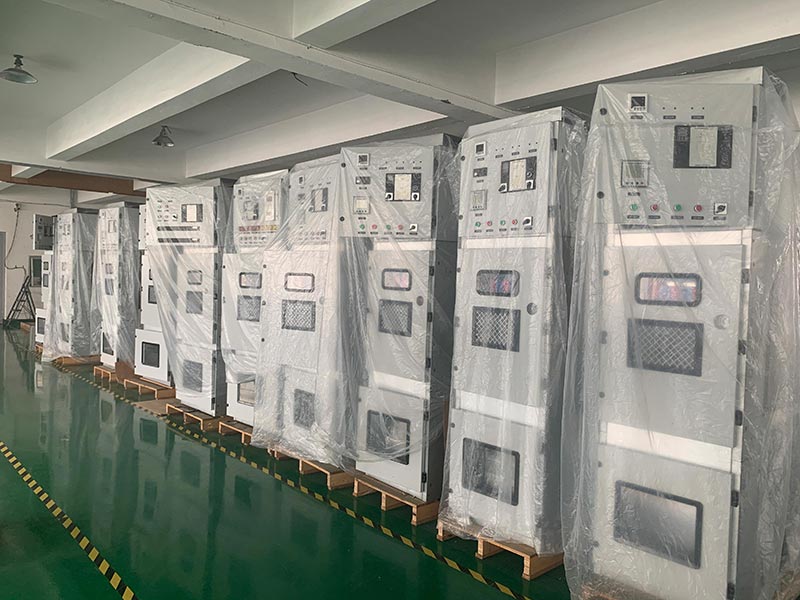

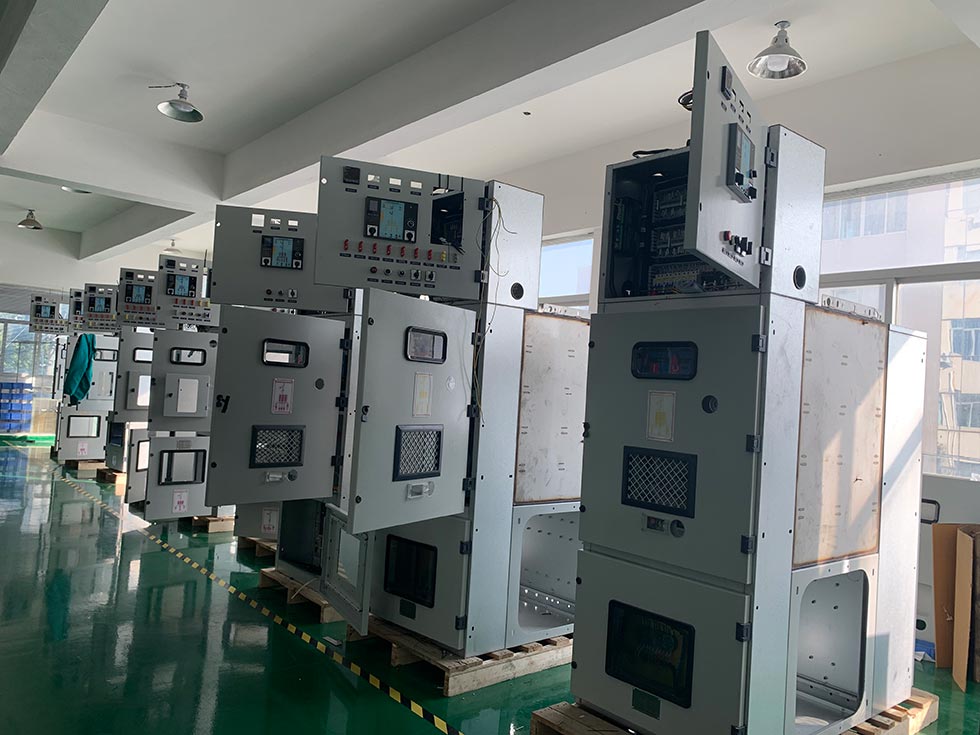

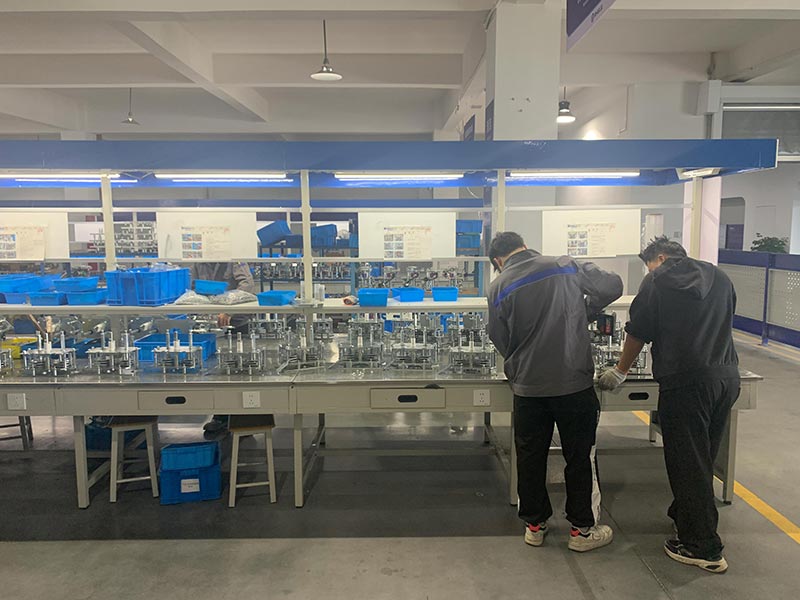

উৎপাদন কর্মশালা

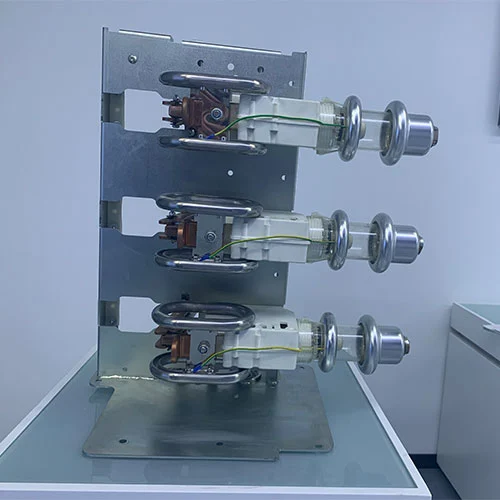

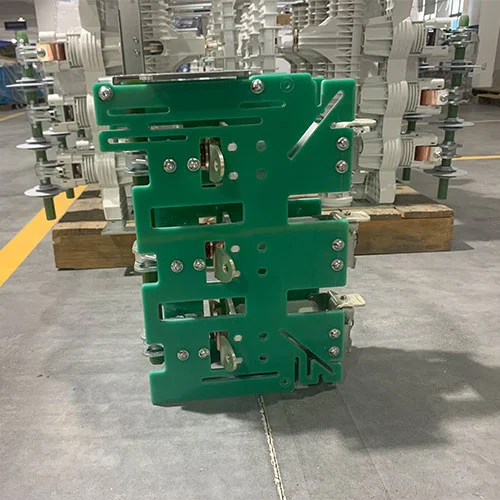

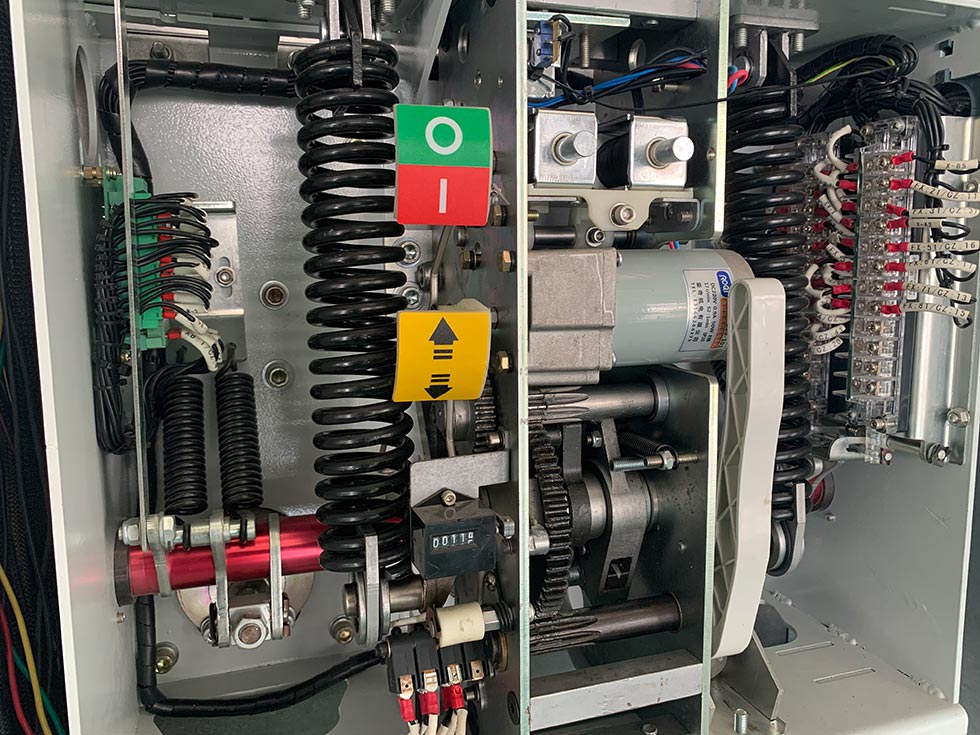

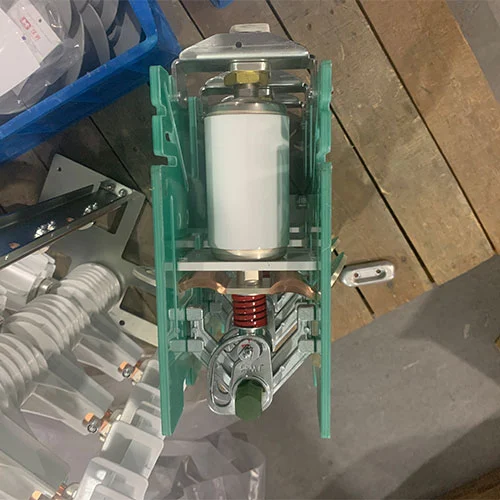

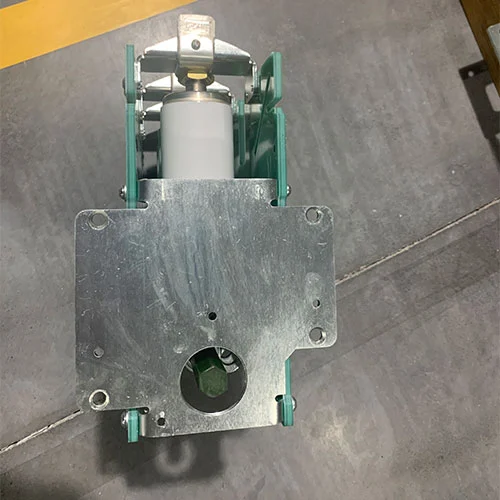

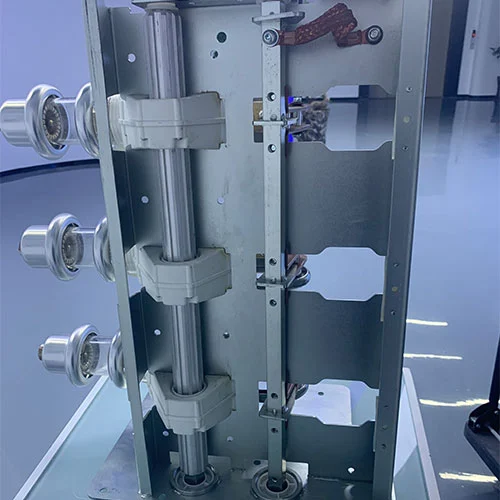

পণ্য প্রদর্শন
