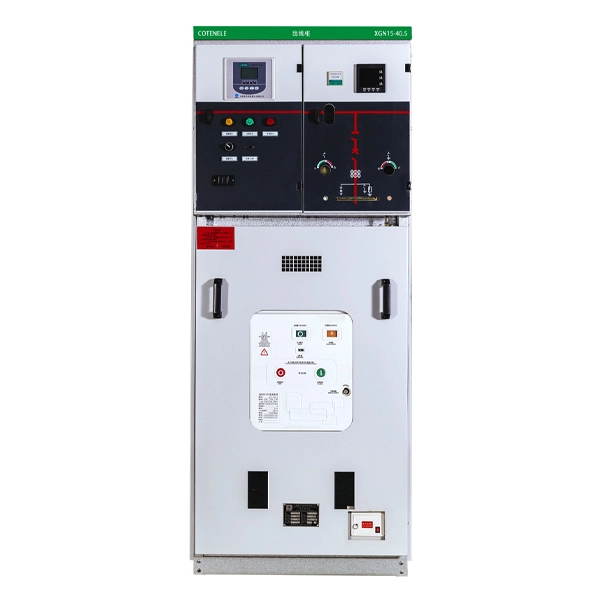

33KV RMU MV গ্যাস ইনসুলেটেড রিং মেইন সুইচগিয়ার
Cotenele হল চীনের স্টেট গ্রিড কর্পোরেশনে HXGN-40.5 সিরিজের 33KV RMU MV গ্যাস ইনসুলেটেড রিং মেইন সুইচগিয়ারের অন্যতম প্রধান সরবরাহকারী। আমাদের রিং প্রধান ইউনিট পণ্য শুধুমাত্র অভ্যন্তরীণভাবে বিক্রি হয় না, তবে আফ্রিকা, ইউরোপ এবং মধ্য প্রাচ্যের একাধিক দেশ এবং অঞ্চলে রপ্তানি করা হয়। HXGN-40.5 সিরিজের 35KV মিডিয়াম-ভোল্টেজ রিং প্রধান ইউনিট হল একটি 50Hz AC থ্রি-ফেজ ইনডোর মিডিয়াম-ভোল্টেজ ডিস্ট্রিবিউশন সরঞ্জাম। এটির নিরাপদ ব্যবহারের বৈশিষ্ট্য রয়েছে, জলবায়ু দ্বারা প্রভাবিত নয়, সহজ ইনস্টলেশন, ন্যূনতম রক্ষণাবেক্ষণ এবং কমপ্যাক্ট আকার রয়েছে এবং বক্স টাইপ সাবস্টেশনগুলিতে ইনস্টলেশনের জন্য উপযুক্ত।
Cotenele কোম্পানি দ্বারা নির্মিত XGN-40.5 সিরিজের 33KV RMU MV গ্যাস ইনসুলেটেড রিং মেইন সুইচগিয়ার একটি মডুলার ডিজাইন গ্রহণ করে, যা স্থিরভাবে বা নমনীয়ভাবে প্রসারিত করা যেতে পারে। XGN-40.5 সিরিজের গ্যাস-ইনসুলেটেড রিং প্রধান ইউনিটে কমপ্যাক্ট কাঠামো, সম্পূর্ণ নিরোধক, দীর্ঘ পরিষেবা জীবন, রক্ষণাবেক্ষণ মুক্ত, ছোট ফুটপ্রিন্ট, সম্পূর্ণ সমাধান, শক্তিশালী স্কেলেবিলিটি, এবং পরিবেশ দ্বারা প্রভাবিত হয় না এমন বৈশিষ্ট্য রয়েছে।
এটি শিল্প এবং বেসামরিক রিং নেটওয়ার্ক এবং টার্মিনাল পাওয়ার সাপ্লাই নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে। ছোট সেকেন্ডারি ডিস্ট্রিবিউশন স্টেশন, সুইচ স্টেশন, শিল্প ও খনির উদ্যোগ, বিমানবন্দর, রেলপথ, মহাসড়ক, সাবওয়ে, বাণিজ্যিক এলাকা, আবাসিক এলাকা, বায়ু শক্তি, অপটোইলেক্ট্রনিক্স এবং অন্যান্য ক্ষেত্রের জন্য বিশেষভাবে উপযুক্ত। XGN15-40.5 সিরিজের মাঝারি-ভোল্টেজ রিং প্রধান ইউনিট Met335 GBAC-এর বিধান মেনে চলে। আবদ্ধ সুইচগিয়ার" এবং IEC62271-200।
মডেল এবং অর্থ
XGN15-40.5 এর অপারেশন শর্ত কি?
1. পরিবেষ্টিত বায়ু তাপমাত্রা:সর্বোচ্চ +40°C, সর্বনিম্ন -20°C।
2. আপেক্ষিক আর্দ্রতা:মাসিক গড় 95% এর বেশি নয়, দৈনিক গড় 90% এর বেশি নয়।
3. উচ্চতা:সর্বোচ্চ ইনস্টলেশন উচ্চতা সমুদ্রপৃষ্ঠ থেকে 2500 মিটার (উচ্চ উচ্চতার জন্য কাস্টমাইজেশন প্রয়োজন)।
4. সাইটটি দাহ্য বা বিস্ফোরক পদার্থ, মারাত্মক দূষণ, রাসায়নিক ক্ষয় এবং হিংসাত্মক কম্পন থেকে মুক্ত হতে হবে।

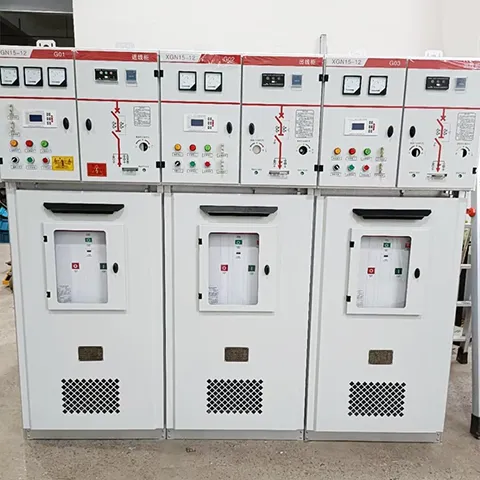

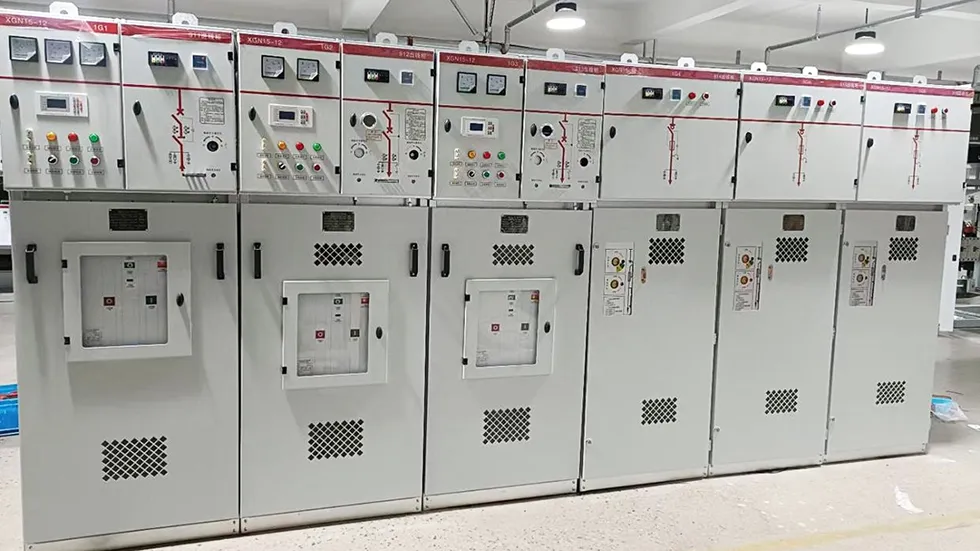

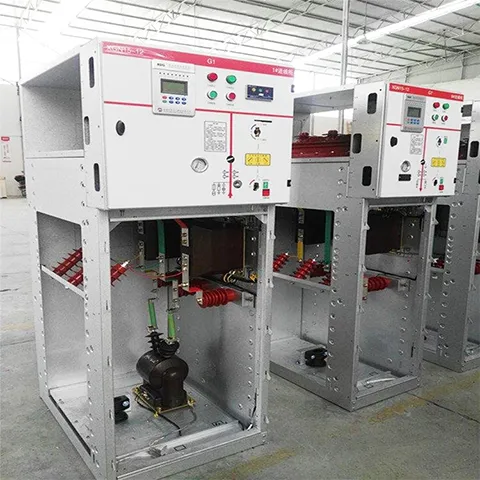

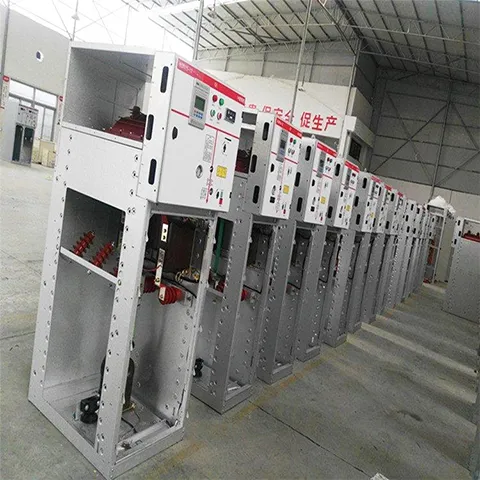

আমাদের কর্মশালা
প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | সি-ইউনিট (লোড ব্রেক সুইচ ইউনিট) | F-ইউনিট (ফিউজ এবং লোড ব্রেক সুইচ সমন্বয় ইউনিট) | ভি-ইউনিট (সার্কিট ব্রেকার ইউনিট) | |
| রেটেড ভোল্টেজ | কেভি | 40.5 | |||
| রেট করা বর্তমান | A | 630 | 63 (ফিউজ তারের রেট করা বর্তমান মানের উপর ভিত্তি করে) | 630 | |
| রেট ফ্রিকোয়েন্সি | Hz | 50/60 | |||
| রেট নিরোধক স্তর | পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (পর্যায় এবং পর্যায় থেকে পৃথিবীর মধ্যে) | k | 95 | ||
| পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (উন্মুক্ত পরিচিতি / বিচ্ছিন্ন দূরত্ব জুড়ে) | 110 | ||||
| পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (নিয়ন্ত্রণ এবং সহায়ক সার্কিট) | 2 | ||||
| বজ্রপাত প্রতিরোধ ভোল্টেজ (পর্যায় এবং পর্যায় থেকে পৃথিবীর মধ্যে) | 185 | ||||
| বজ্রপাত প্রতিরোধ ভোল্টেজ (উন্মুক্ত পরিচিতি / বিচ্ছিন্ন দূরত্ব জুড়ে) | 215 | ||||
| রেট স্বল্প সময়ের বর্তমান সহ্য করা | প্রধান সার্কিট / 4 সেকেন্ড | kA | 20 | 一 | 20 |
| আর্থিং সার্কিট / 4 সেকেন্ড | kA | 20 | 一 | 20 | |
| আর্থিং সংযোগ সার্কিট / 4 সেকেন্ড | kA | 17.4 | 一 | 17.4 | |
| রেটেড পিক বর্তমান সহ্য করে | প্রধান সার্কিট | kA | 50 | 一 | 50 |
| আর্থিং সার্কিট | kA | 43.5 | 一 | 43.5 | |
| রেট শর্ট সার্কিট তৈরি বর্তমান | kA | 50 | 80 | 50 | |
| রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | 31.5 | 20 | ||
| রেট স্থানান্তর বর্তমান | A | 一 | 750 | 一 | |
| রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 630 | 一 | 一 | |
| রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630 | 一 | 一 | |
| তারের চার্জিং বর্তমান পরীক্ষা | A | 21 | 一 | 31.5(C1) | |
| একক মাত্রা (প্রস্থ × গভীরতা × উচ্চতা) | মিমি | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| SF6 গ্যাসের রেটেড চাপ (20°C এ আপেক্ষিক মান) | রেট গ্যাস ভর্তি চাপ | এমপিএ | 0.04 | ||
| ন্যূনতম কার্যকরী চাপ | এমপিএ | 0.02 | |||
| সুরক্ষা গ্রেড | সিল করা ঘের | IP67 | |||
| সুইচগিয়ার ঘের | IP4X | ||||
| বার্ষিক আপেক্ষিক গ্যাস ফুটো হার | %/Y | ≤0.01 | |||
XGN15-40.5 রিং প্রধান ইউনিটের পণ্য বৈশিষ্ট্যগুলি কী কী?
1. মডুলার চার বগি নকশা:ইউনিটটিতে চারটি স্পষ্টভাবে পৃথক করা বিভাগ রয়েছে: সুইচগিয়ার কম্পার্টমেন্ট, ফিউজ কম্পার্টমেন্ট, অপারেটিং মেকানিজম কম্পার্টমেন্ট এবং ক্যাবল কম্পার্টমেন্ট (বেস ফ্রেম)। এই লেআউট রক্ষণাবেক্ষণকে সহজ করে এবং নিরাপত্তা উন্নত করে।
2. শক্তিশালী সিলযুক্ত সুইচগিয়ার নির্মাণ:সুইচগিয়ার কম্পার্টমেন্টটি 3L কোল্ড-রোল্ড স্টিল (বা স্টেইনলেস স্টিল) থেকে ঢালাই করা একটি ধাতব হাউজিং দ্বারা গঠিত হয়। এটিতে লোড সুইচ, আর্থিং সুইচ এবং অভ্যন্তরীণ বাসবার সহ সমস্ত কার্যকরী সার্কিট রয়েছে।
3. উল্লম্ব-মোশন লোড সুইচ:লোড সুইচটি একটি উল্লম্বভাবে চলমান যোগাযোগ ব্যবস্থার সাথে কাজ করে। বন্ধ করার সময়, চলমান যোগাযোগ সার্কিট সংযোগ করতে নীচের দিকে ভ্রমণ করে। চলমান এবং স্থির পরিচিতিতে প্রধান এবং আর্কিং উভয় পরিচিতি সরবরাহ করা হয়, উল্লেখযোগ্যভাবে নিরাপদ ব্রেকিং অপারেশনের সংখ্যা বৃদ্ধি করে।
4. শক্তিশালী আর্ক বিলুপ্তি:একটি স্ব-বিস্ফোরণ (পাফার) এবং অভ্যন্তরীণ-প্রবাহ আর্ক-নিভানোর কাঠামো গৃহীত হয়। এটি ফেজ-থেকে-ফেজ বা ফেজ-থেকে-আর্থ ইনসুলেশনের সাথে আপস না করেই শক্তিশালী চাপের বিলুপ্তি নিশ্চিত করে।
5. ইন্টিগ্রেটেড আর্থিং সুইচ:আর্থিং সুইচটিতে একটি চলমান ব্লেড এবং একটি নির্দিষ্ট যোগাযোগ থাকে। এটি বসন্ত শক্তির অধীনে দ্রুত বন্ধ হয়ে যায়, নির্ভরযোগ্য আর্থিং নিশ্চিত করে।
6. সহজ ভিজ্যুয়াল স্ট্যাটাস চেকিং:সামনের প্যানেলে একটি দেখার উইন্ডো আর্থিং সুইচের অবস্থান (খোলা বা বন্ধ) সরাসরি পর্যবেক্ষণ করতে দেয়। সুইচগিয়ার কম্পার্টমেন্টের উপরের এবং পিছনে সমাবেশ এবং রক্ষণাবেক্ষণের জন্য চারটি আয়তক্ষেত্রাকার অ্যাক্সেস গর্ত রয়েছে।
7. নিরাপত্তার জন্য চাপ উপশম:নিরাপত্তা চাপ উপশম: 33KV RMU MV গ্যাস ইনসুলেটেড রিং প্রধান সুইচগিয়ার একটি অভ্যন্তরীণ আর্ক ফল্টের ক্ষেত্রে চাপ ছেড়ে দেওয়ার জন্য পিছনে একটি বিস্ফোরণ-প্রুফ ডিভাইস দিয়ে সজ্জিত।
8. ফিউজ-ট্রিপ মেকানিজম সহ ট্রান্সফরমার সুরক্ষা:ফিউজ কম্পার্টমেন্টে উচ্চ-ভোল্টেজ কারেন্ট-সীমিত ফিউজগুলি একটি ইপক্সি-কাস্ট নিরোধক হাউজিংয়ের মধ্যে থাকে। যখন একটি ফিউজ ফুঁ দেয়, তখন একটি স্ট্রাইকার পিন বের হয়ে যায়, যা যান্ত্রিকভাবে লোড ব্রেক সুইচটি ট্রিপ করে – দ্রুত এবং নির্ভরযোগ্য ট্রান্সফরমার সুরক্ষা প্রদান করে।
9. সুবিধাজনক অপারেটিং মেকানিজম লেআউট:সমস্ত নিয়ন্ত্রণ সামনের প্যানেলে অবস্থিত। প্রতিটি কার্যকরী সার্কিট লোড সুইচের জন্য একটি ম্যানুয়াল (বা ঐচ্ছিক মোটর-চার্জড) স্প্রিং-অপারেটিং মেকানিজম এবং আর্থিং সুইচের জন্য একটি ম্যানুয়াল স্প্রিং-অপারেটিং মেকানিজম দিয়ে সজ্জিত।
10. ব্যবহারকারীর ইন্টারফেস এবং ইঙ্গিত পরিষ্কার করুন:সামনের প্যানেল অন্তর্ভুক্ত:
লোড সুইচ বন্ধ, ম্যানুয়াল খোলার, এবং আর্থিং সুইচ অপারেশন জন্য ঘূর্ণমান knobs.
লোড সুইচ খোলা/বন্ধ অবস্থা জন্য নির্দেশক বাতি.
বৈদ্যুতিক খোলার / বন্ধ করার জন্য বোতামগুলি পুশ করুন (যখন মোটর ড্রাইভ লাগানো থাকে)।
একটি নকল চিত্র, অবস্থান ইঙ্গিত লেবেল, এবং অতিরিক্ত নিরাপত্তার জন্য একটি প্যাডলকযোগ্য অবস্থান।
11. ইন্টিগ্রেটেড ইন্টারলকিং (অ্যান্টি-অপারেশন):লোড সুইচ এবং আর্থিং সুইচের মধ্যে যান্ত্রিক ইন্টারলকগুলি সম্পূর্ণ "পাঁচ-প্রতিরোধ" নিরাপত্তা সম্মতি নিশ্চিত করে ভুল ক্রিয়াকলাপ প্রতিরোধ করে।
কিভাবে XGN15-40.5 রিং প্রধান ইউনিট কিনবেন?
33KV RMU MV গ্যাস ইনসুলেটেড রিং মেইন সুইচগিয়ার কাস্টমাইজ করা দরকার, যাতে অর্ডার করার প্রক্রিয়া সুষ্ঠুভাবে নিশ্চিত করা যায়, অনুগ্রহ করে নিম্নলিখিত তথ্য প্রদান করুন:
1. মৌলিক অর্ডার বা ক্রয় তথ্য:পণ্যের নাম, স্পেসিফিকেশন, মডেল, পরিমাণ, ফিউজের রেট করা ভোল্টেজ এবং ডেলিভারির অনুরোধ করা তারিখ।
2. অঙ্কন:সিঙ্গল-লাইন ডায়াগ্রাম (প্রাথমিক সিস্টেম ডায়াগ্রাম), বিন্যাস অঙ্কন বা রিং প্রধান ইউনিটের মেঝে পরিকল্পনা।
3. প্রয়োজনীয় জিনিসপত্র:যেকোন খুচরা যন্ত্রাংশ বা বিশেষ সরঞ্জামের তালিকা করুন, যেমন গ্যাস ফিলিং এবং রিলিজিং ডিভাইস।
4. RMU এর জন্য শেল রঙ:ঘেরের জন্য পছন্দসই RAL কোড বা রঙের মান উল্লেখ করুন।
5. বিশেষ প্রয়োজন:যদি উপরের তথ্যগুলি আপনার প্রয়োজনীয়তাগুলি পূরণ করতে না পারে, অনুগ্রহ করে আমাদের আপনার অতিরিক্ত প্রযুক্তিগত বা কার্যকরী প্রয়োজনগুলি বলুন, সেগুলি আলাদাভাবে আলোচনা এবং সম্মত হতে পারে।

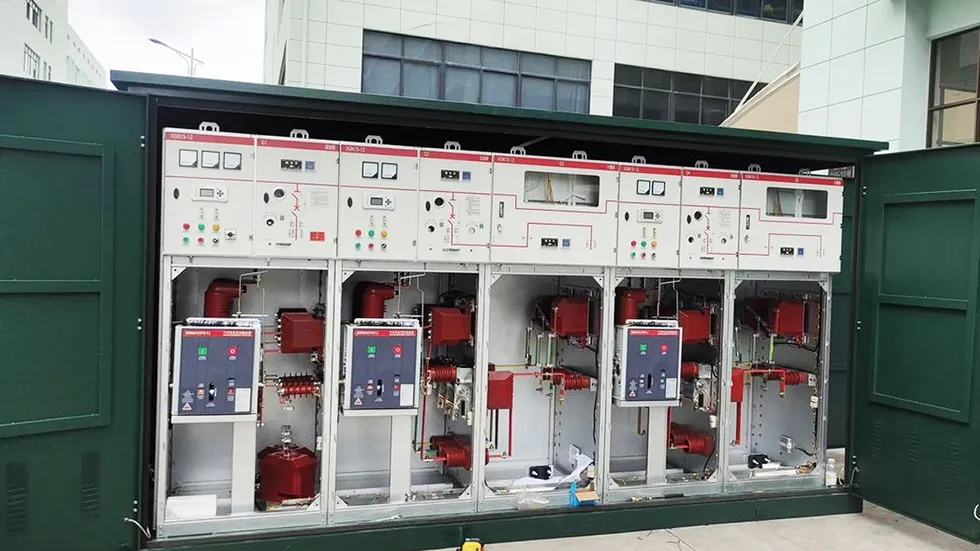

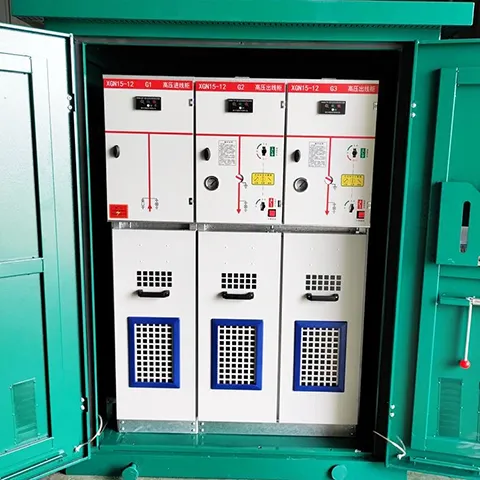

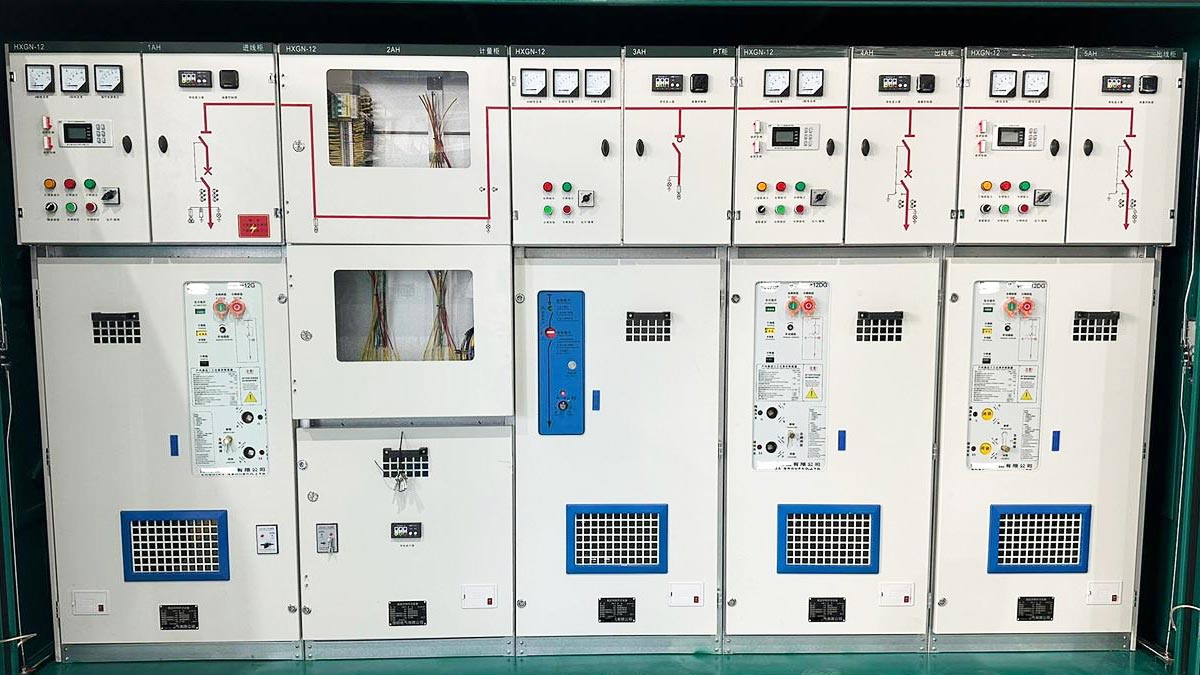

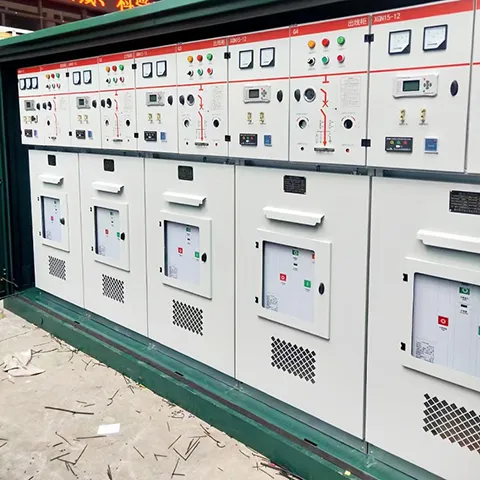

পণ্য শো
