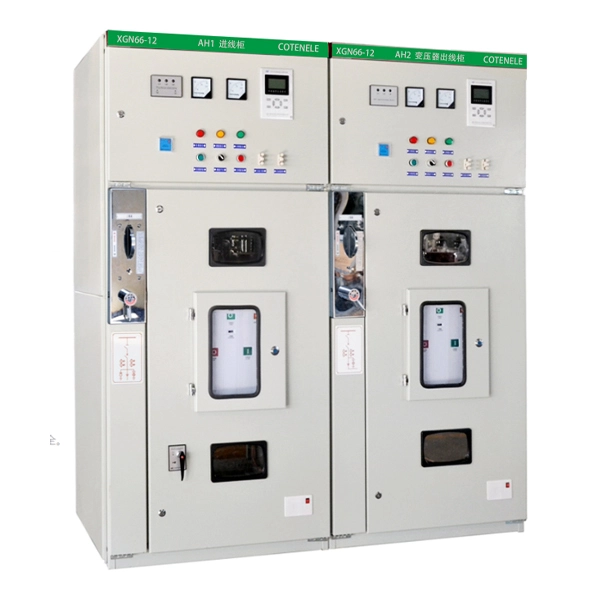

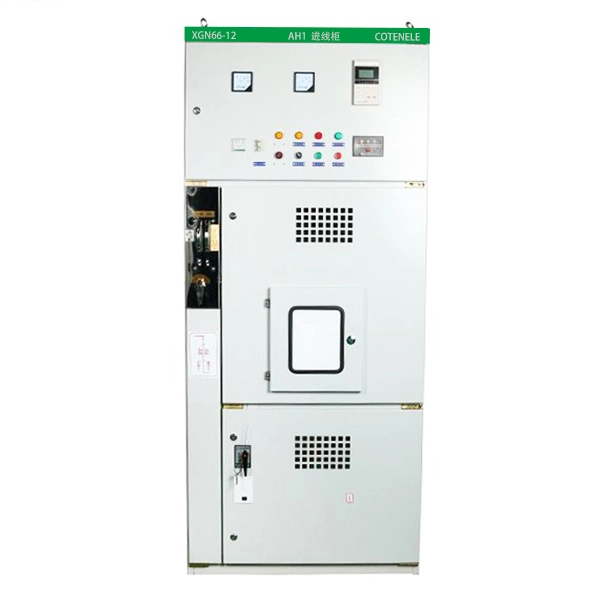

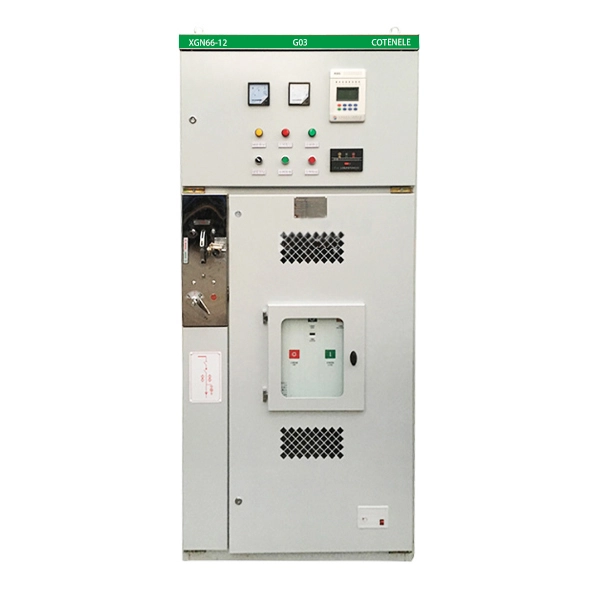

11KV RMU মাঝারি ভোল্টেজ রিং প্রধান ইউনিট MV সুইচগিয়ার
Cotenele হল মাঝারি ভোল্টেজ রিং প্রধান ইউনিট এবং চীনে তাদের অভ্যন্তরীণ মূল উপাদানগুলির একটি বড় প্রস্তুতকারক এবং সরবরাহকারী, আমাদের মাঝারি-ভোল্টেজ RMUs প্রধানত ইউরোপ এবং মধ্যপ্রাচ্যের মতো অঞ্চলে রপ্তানি করা হয়৷ XGN66-12 সিরিজ 11KV RMU মিডিয়াম ভোল্টেজ রিং প্রধান ইউনিট হল MV-Switched ধাতুর মেটাল ইউনিট। 3.6–40.5 kV, 50 Hz থ্রি-ফেজ পাওয়ার সিস্টেমের জন্য ডিজাইন করা সুইচগিয়ার। এটি বিদ্যুত বিতরণ, সার্কিট নিয়ন্ত্রণ, এবং সাবস্টেশন, শিল্প উদ্ভিদ, উচ্চ ভবন, আবাসিক সম্প্রদায় এবং প্যাড-মাউন্ট করা ট্রান্সফরমারগুলির মতো অ্যাপ্লিকেশনগুলিতে সুরক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
চীনের একজন সুপরিচিত রপ্তানিকারক হিসেবে, Cotenele দীর্ঘকাল ধরে মধ্যপ্রাচ্য, আফ্রিকা এবং ইউরোপের গ্রাহকদের স্থিতিশীল গুণমান, নিরাপদ এবং নির্ভরযোগ্য রিং প্রধান ইউনিট পণ্য সরবরাহ করেছে।
XGN66 সিরিজের 11KV RMU মিডিয়াম ভোল্টেজ রিং মেইন ইউনিট MV সুইচগিয়ার হল একটি ইনডোর ফিক্সড এসি মেটাল-ঘেরা সুইচগিয়ার যা 3.6–40.5 kV এর জন্য রেট করা হয়েছে, যা সাবস্টেশন, শিল্প কারখানা, উঁচু ভবন, আবাসিক সম্প্রদায় এবং ট্রান্সফর্মে ব্যাপকভাবে প্রয়োগ করা হয়।
এর মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে একটি কমপ্যাক্ট পদচিহ্ন (প্রচলিত ডিজাইনের তুলনায় প্রায় 50% ছোট), পৃথক বগি সহ একটি শক্তিশালী ধাতব-ঘেরা নির্মাণ, যান্ত্রিক পাঁচ-প্রতিরোধ ইন্টারলক, এবং সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য সামনের তারের অ্যাক্সেস।
সরঞ্জামগুলি GB3906, DL/T 404, এবং IEC 62271-200 মান মেনে চলে৷
.
মডেল এবং অর্থ
কাজের শর্ত
1. ইনস্টলেশন সাইটটি 1000 মিটারের বেশি উচ্চতায় থাকা উচিত নয়৷
2. পরিবেষ্টিত তাপমাত্রা -25 ℃ থেকে +40 ℃ পর্যন্ত হওয়া উচিত এবং যে কোনও 24‑ঘন্টা সময়ের মধ্যে গড় তাপমাত্রা অবশ্যই +35 ℃ এর বেশি হওয়া উচিত নয়৷
3. অনুভূমিক সমতল থেকে অনুমোদিত কাত কোণ সর্বাধিক 3°।
4. অবস্থানে ভূমিকম্পের তীব্রতা 8 মাত্রার বেশি হবে না।
5. শক্তিশালী কম্পন, ভারী ঝাঁকুনি বা বিস্ফোরণের ঝুঁকি থেকে মুক্ত জায়গায় সরঞ্জামগুলি স্থাপন করতে হবে৷
প্রধান প্রযুক্তিগত পরামিতি
| এসএন | আইটেম | ইউনিট | প্রযুক্তিগত পরামিতি |
| 1 | রেটেড ভোল্টেজ | কেভি | 3.6,7.2,12,24,35,40.5 |
| 2 | রেটেড পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ | কেভি | পৃথিবীর জন্য এবং পর্যায়গুলির মধ্যে: 42 কেভি; বিচ্ছিন্ন দূরত্বের জন্য: 48 কেভি |
| 3 | রেটেড বজ্রপাত ভোল্টেজ সহ্য করে | কেভি | পৃথিবীর জন্য এবং পর্যায়গুলির মধ্যে: 75 কেভি; বিচ্ছিন্ন দূরত্বের জন্য: 85 কেভি |
| 4 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 |
| 5 | রেট করা বর্তমান | A | 630,1250, |
| 6 | রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (RMS) | kA | 20,25,31.5, |
| 7 | রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (পিক) | kA | ৫০,৬৩,৮০, |
| 8 | রেট করা গতিশীল বর্তমান সহ্য করা (শিখর) | kA | 50,63,80 |
| 9 | 4s (RMS) এর জন্য রেটেড তাপ সহ্য কারেন্ট | kA | 20,25,31.5 |
| 10 | সুরক্ষা রেটিং (বা সুরক্ষা ডিগ্রী) | IP2X | |
| 11 | মাত্রা (প্রস্থ x গভীরতা x উচ্চতা) | মিমি | 900×1000×2300 |
| 12 | ওজন | কেজি | ≈600 |
XGN66 RMU এর গঠন এবং মূল সুবিধাগুলি কি কি?

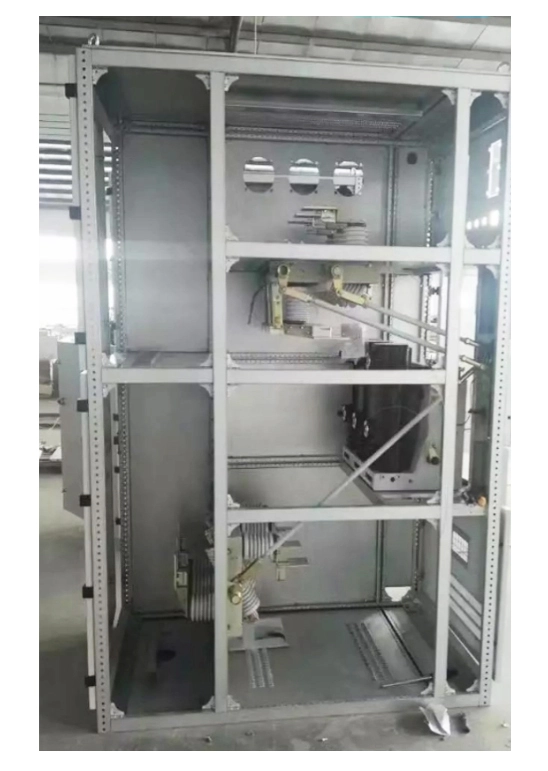

XGN66 সিরিজ 11KV RMU মিডিয়াম ভোল্টেজ রিং প্রধান ইউনিট MV সুইচগিয়ার একটি ধাতব-ঘেরা বক্স-টাইপ কাঠামো গ্রহণ করে। অভ্যন্তরটি সাধারণত স্টিল প্লেট দ্বারা স্বাধীন বগিতে যেমন সার্কিট ব্রেকার বগি, বাসবার বগি, কেবল বগি এবং যন্ত্র বগিতে বিভক্ত করা হয়। এই কাঠামো সামগ্রিক নিরাপত্তা বাড়ায়।
RMU এর মূল সুবিধার মধ্যে রয়েছে:
- কমপ্যাক্ট সাইজ, স্পেস সেভিং: রিং মেইন ইউনিটে সাধারণ ধাতু-পরিহিত সুইচগিয়ার যেমন KYN28 এবং KYN61 এর তুলনায় আরও কমপ্যাক্ট ভলিউম রয়েছে, যা তাদের আকারের মাত্র 50%, যা কার্যকরভাবে সাবস্টেশনের জন্য প্রয়োজনীয় মেঝে স্থান কমাতে পারে।
- দৃঢ় কাঠামো, নির্ভরযোগ্য কর্মক্ষমতা: রিং প্রধান ইউনিট একটি উচ্চ যান্ত্রিক শক্তি বডি উচ্চ মানের কোণ ইস্পাত দিয়ে ঢালাই বা অ্যালুজিঙ্ক-কোটেড স্টিল প্লেট থেকে একত্রিত হয়। রিং প্রধান ইউনিটগুলির সমস্ত ক্রিয়াকলাপ যান্ত্রিক ইন্টারলক দিয়ে সজ্জিত "পাঁচ-প্রতিরোধ" ফাংশন সমন্বিত, অপারেশনাল নিরাপত্তা নিশ্চিত করে।
- সহজ রক্ষণাবেক্ষণ, নিরাপদ অপারেশন: রিং প্রধান ইউনিটগুলির প্রধান উপাদানগুলি প্যানেলের মাঝখানে এবং নীচের অংশে অবস্থিত, যা ইনস্টলেশন এবং কমিশনিং সহজতর করে। দরজায় পর্যবেক্ষণ জানালাগুলি অভ্যন্তরীণ উপাদানের অবস্থা দেখার অনুমতি দেয়। অভ্যন্তরীণ ত্রুটির ক্ষেত্রে কর্মীদের রক্ষা করার জন্য সুইচগিয়ার বডি চাপ ত্রাণ চ্যানেল দিয়ে সজ্জিত।
- ওয়াইড অ্যাপ্লিকেশন, নমনীয় কনফিগারেশন: এই RMU বিভিন্ন অবস্থানের জন্য উপযুক্ত। প্রধান সুইচটি সাধারণত ZN63A (VS1-12) ভ্যাকুয়াম সার্কিট ব্রেকার, তবে এটি একটি লোড-ব্রেক সুইচ দিয়েও সজ্জিত হতে পারে। সংযোগ বিচ্ছিন্নকারী প্রায়শই GN30-10 সিরিজের ঘূর্ণমান সংযোগ বিচ্ছিন্ন। অতিরিক্তভাবে, ইনকামিং এবং আউটগোয়িং তারগুলি সুবিধাজনক ইনস্টলেশনের জন্য ক্যাবিনেটের সামনে থেকে সংযুক্ত থাকে।
আবেদনের সুযোগ
XGN66 সিরিজ 11KV RMU মিডিয়াম ভোল্টেজ রিং মেইন ইউনিট MV সুইচগিয়ার ব্যাপকভাবে ব্যবহৃত হয় এবং এটি শহুরে এবং গ্রামীণ গ্রিড সংস্কার এবং ব্যবহারকারী-পার্শ্ব বিদ্যুৎ বিতরণের জন্য আদর্শ পছন্দ। প্রধান অ্যাপ্লিকেশন সুযোগ অন্তর্ভুক্ত:
পাওয়ার প্ল্যান্ট এবং সাবস্টেশন:XGN66 সিরিজের রিং প্রধান ইউনিট সাধারণত অক্জিলিয়ারী পাওয়ার বা স্টেশন সার্ভিস পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম হিসাবে ব্যবহৃত হয়, যা সাধারণত ইনডোর বা আউটডোর কমপ্যাক্ট প্রিফেব্রিকেটেড সাবস্টেশন মাউন্ট করা হয়।
শিল্প ও খনির উদ্যোগ:প্রচুর কারখানা বা খনিতে, তারা প্রায়শই জায়গা বাঁচাতে ওয়ার্কশপ এবং কারখানা এলাকায় বিদ্যুৎ বিতরণ এবং নিয়ন্ত্রণের জন্য কমপ্যাক্ট RMUs ব্যবহার করে।
উঁচু ভবন এবং আবাসিক সম্প্রদায়:শহুরে বসবাসকারী এলাকায়, রিং প্রধান ইউনিট সাধারণত ব্যবহারকারী বিতরণ কক্ষ বা স্যুইচিং স্টেশনে মূল সরঞ্জাম হিসাবে আউটডোর সাবস্টেশন মাউন্ট করে।
প্যাড-মাউন্ট করা সাবস্টেশন:কমপ্যাক্ট সাবস্টেশনের ভিতরে হাই-ভোল্টেজ ইউনিট হিসাবে সাবস্টেশনে ট্রান্সফরমার নিয়ন্ত্রণ করতে।

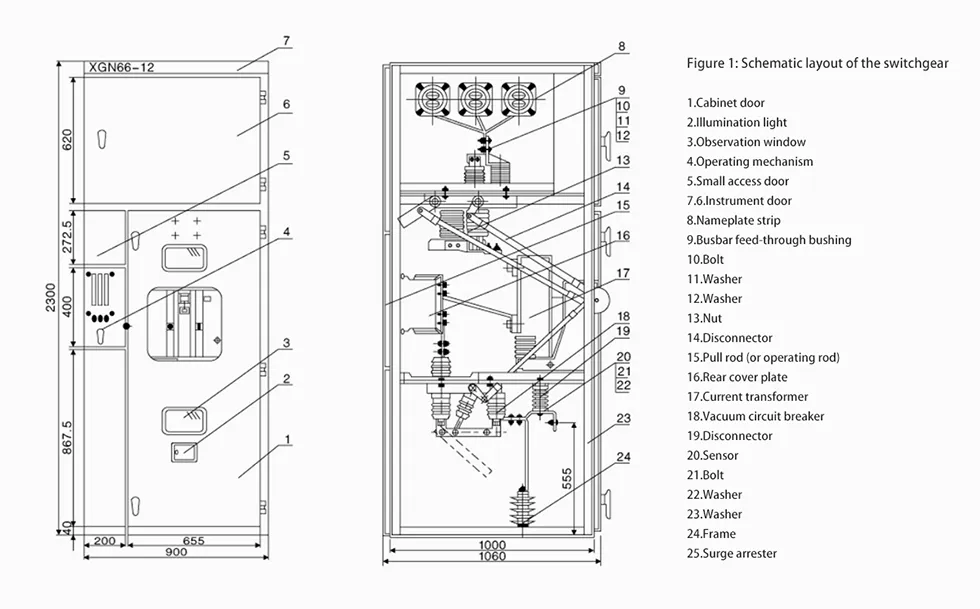

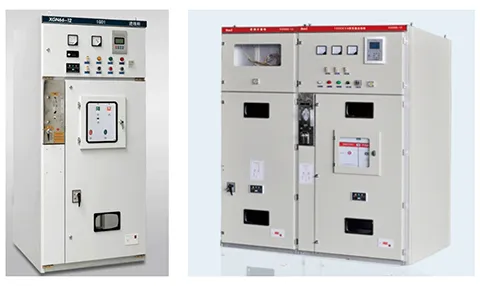

চেহারা এবং মাত্রা

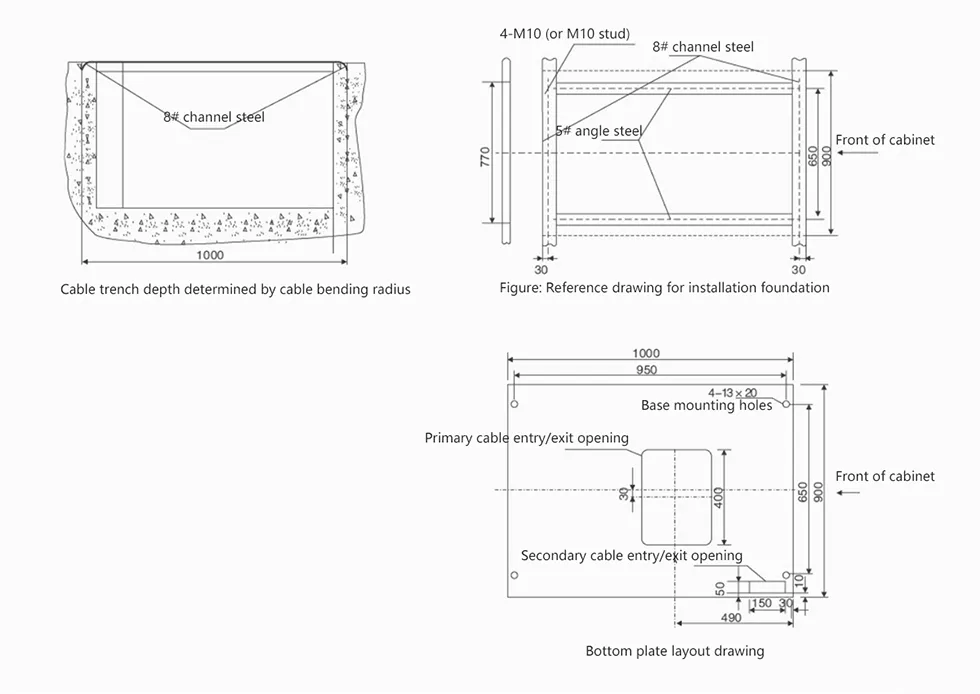

ইনস্টলেশন নির্দেশনা চিত্র
রক্ষণাবেক্ষণ এবং পরিদর্শন নির্দেশাবলী
নিম্নলিখিত আইটেমগুলির উপর ভিত্তি করে ব্যবহারকারীদের নিয়মিতভাবে 11KV RMU মিডিয়াম ভোল্টেজ রিং প্রধান ইউনিট এমভি সুইচগিয়ার বজায় রাখা এবং পরিদর্শন করা উচিত:
1. সমস্ত উপাদানের পৃষ্ঠের ধুলো পরিষ্কার করুন, বিশেষ করে নিরোধক উপাদানগুলি।
2. যান্ত্রিক অপারেশন অংশ পরীক্ষা করুন এবং মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে নিয়মিতভাবে তৈলাক্ত গ্রীস প্রয়োগ করুন।
3. সার্কিট ব্রেকার, বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচের মতো উপাদানগুলির জন্য, রক্ষণাবেক্ষণ তাদের নিজ নিজ ব্যবহারকারীর ম্যানুয়াল অনুসারে করা উচিত।
4. বৈদ্যুতিক যোগাযোগের পয়েন্টগুলি ভাল অবস্থায় আছে কিনা তা পরিদর্শন করুন, অতিরিক্ত গরম হওয়ার লক্ষণগুলি পরীক্ষা করুন এবং নিশ্চিত করুন যে গ্রাউন্ডিং সার্কিটটি অবিচ্ছিন্ন।
5.নিয়মিত নিবিড়তা জন্য সব বন্ধন পরীক্ষা.
ত্রুটি মেরামতের জন্য, এটি সাধারণত ব্যবহারকারীদের প্রস্তুতকারকের কাছ থেকে সাহায্য চাইতে সুপারিশ করা হয়। ছোটখাটো সামঞ্জস্য বা ছোটখাট ত্রুটির জন্য, ব্যবহারকারীরা এই ম্যানুয়াল এবং স্ব-মেরামতের জন্য প্রধান উপাদানগুলির জন্য প্রাসঙ্গিক ব্যবহারকারী ম্যানুয়ালগুলি উল্লেখ করতে পারেন।

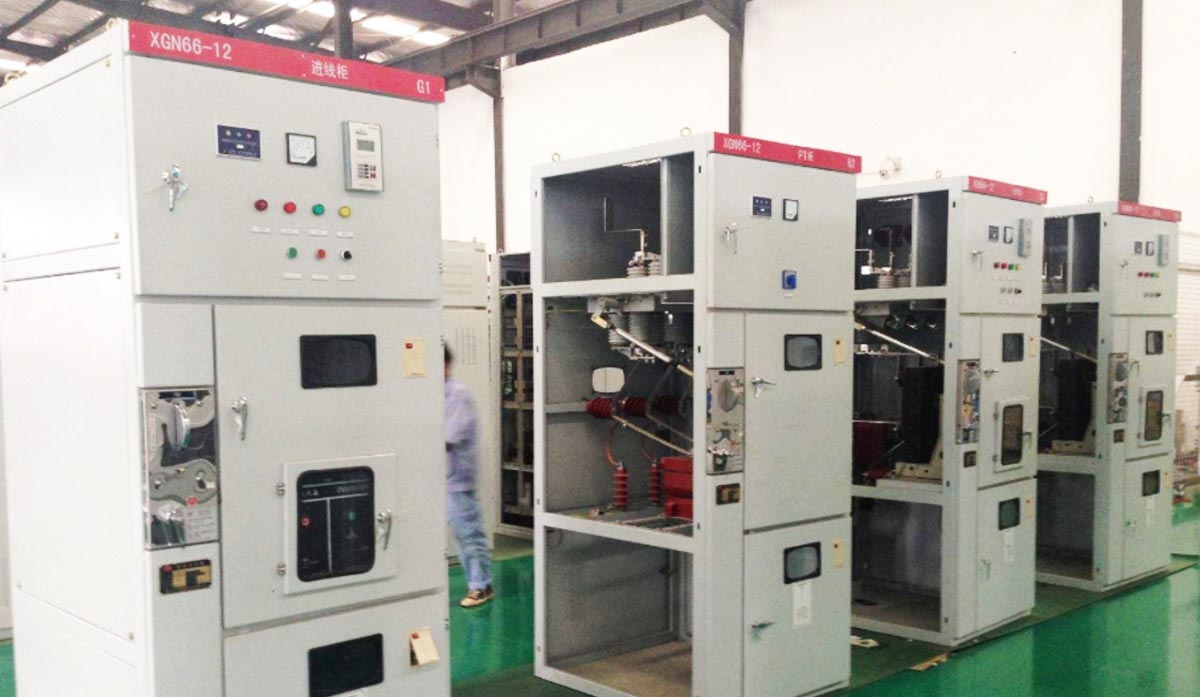

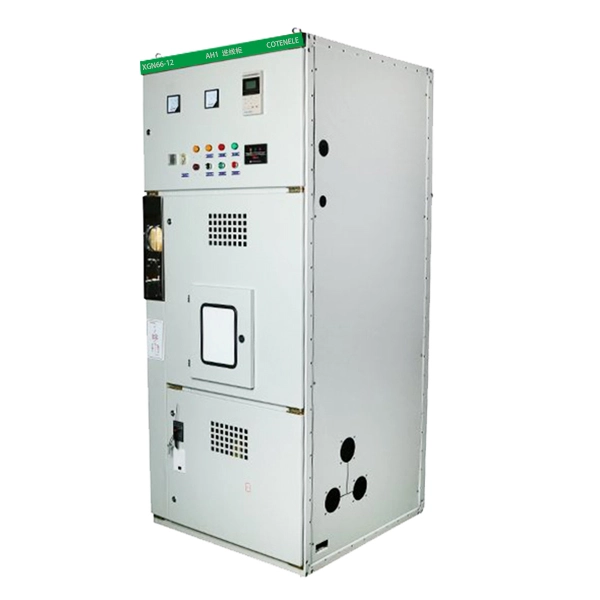

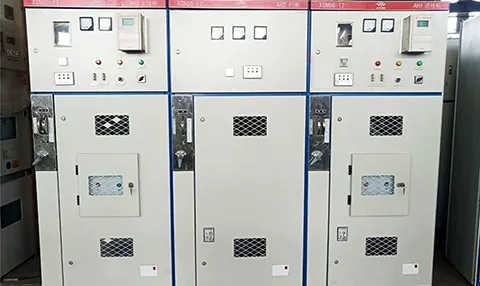

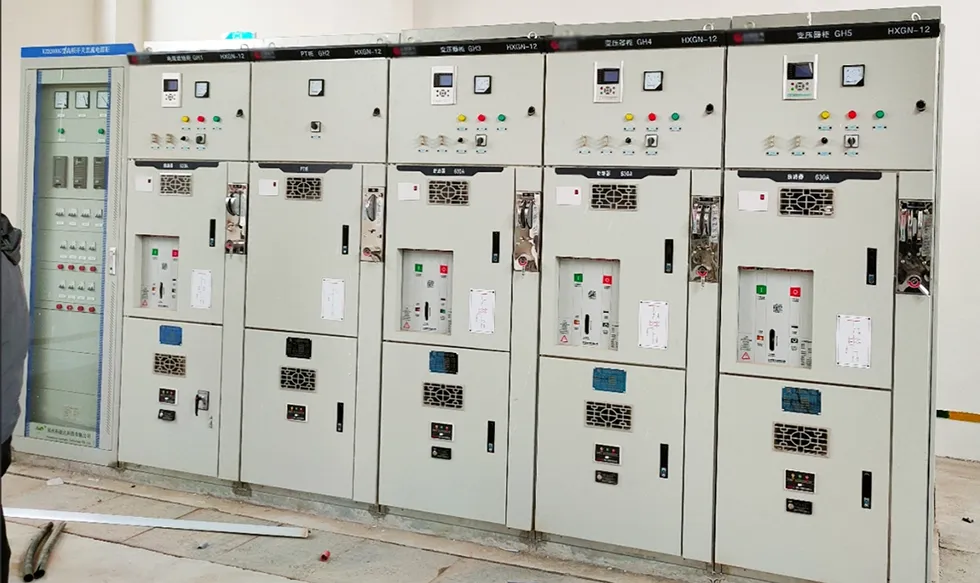

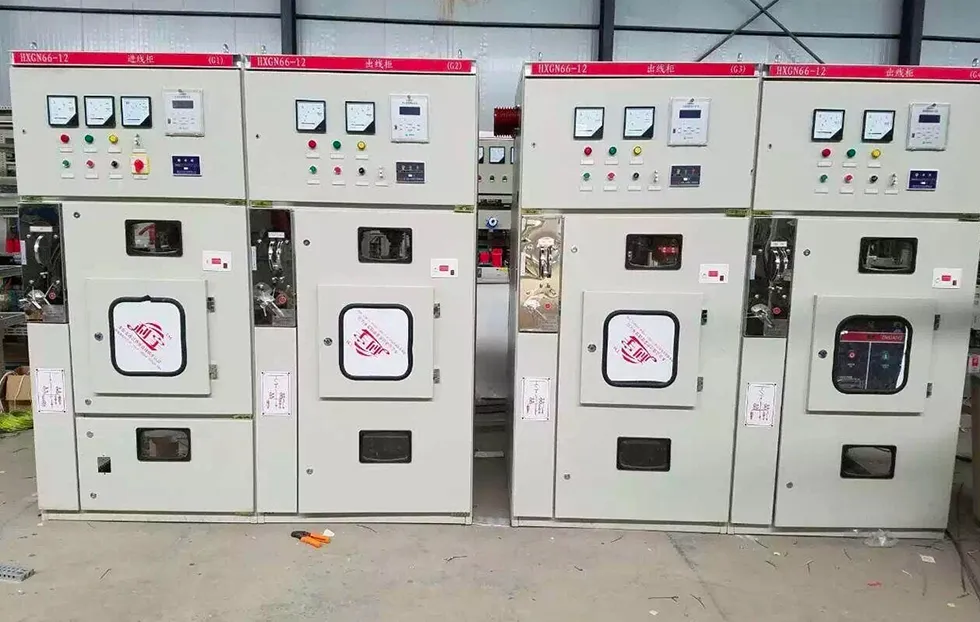

পণ্য শো
