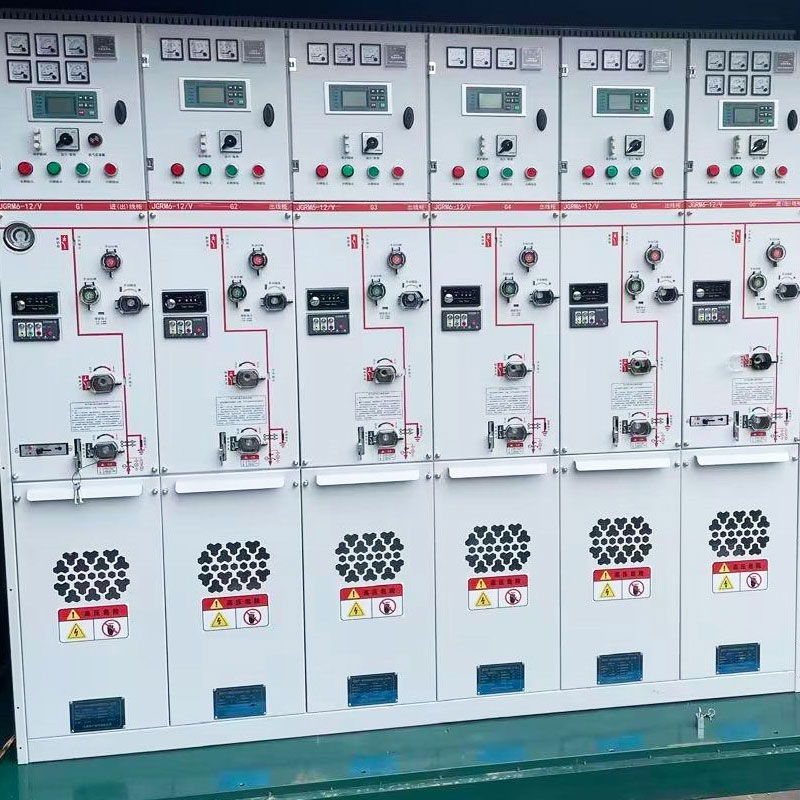

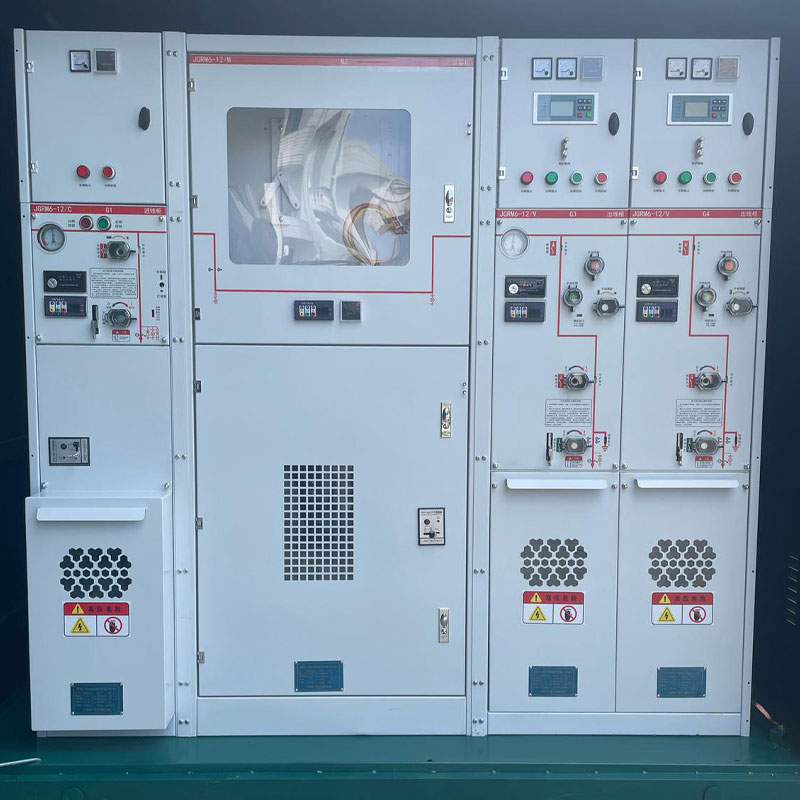

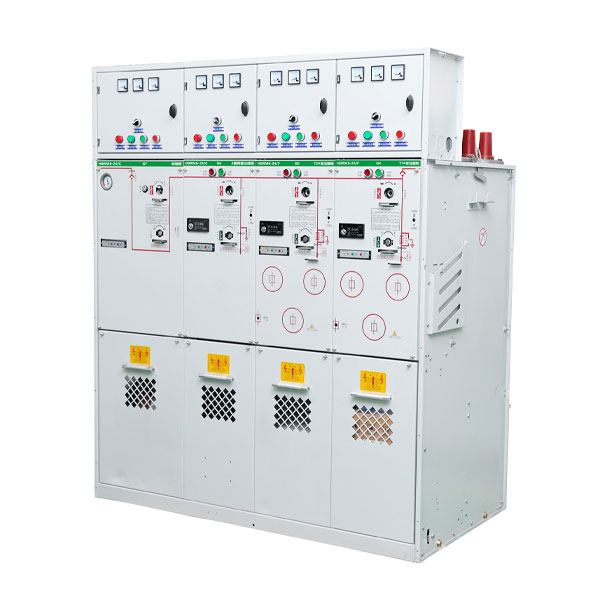

24KV SF6 বিনামূল্যে পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার

বিদ্যুৎ শিল্পের বিকাশের ধারার সাথে তাল মিলিয়ে চলার জন্য, Cotenele 24KV SF6 বিনামূল্যের পরিবেশ বান্ধব সুইচগিয়ার গবেষণা ও উন্নয়নের জন্য বহু বছর ধরে প্রতিশ্রুতিবদ্ধ, এর মূল উদ্দেশ্য হল সালফার হেক্সাফ্লোরাইড (SF₆) গ্যাস কমানো বা সম্পূর্ণভাবে প্রতিস্থাপন করা, যা ঐতিহ্যগত সুইচগারে ব্যাপকভাবে ব্যবহৃত হয়। প্রচলিত মাঝারি-ভোল্টেজ বিতরণ ব্যবস্থা ব্যাপকভাবে SF₆ গ্যাস-অন্তরক রিং প্রধান ইউনিট ব্যবহার করে।

যাইহোক, গ্রীনহাউস গ্যাস নির্গমনের উপর ক্রমবর্ধমান কঠোর বৈশ্বিক নিয়ন্ত্রণ এবং চীনের "কার্বন শিখর এবং কার্বন নিরপেক্ষতা" লক্ষ্যগুলির প্রবর্তনের সাথে, পরিবেশ বান্ধব সুইচগিয়ারের উন্নয়ন এবং গ্রহণকে প্রচার করা বিদ্যুৎ শিল্পের জন্য একটি অনিবার্য পছন্দ হয়ে উঠেছে। পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার, এমন সরঞ্জাম হিসাবে যা "পরিবেশগতভাবে ক্ষতিকারক মিডিয়া খুব কম বা কোনো ব্যবহার করে না, তার সমগ্র জীবনচক্র জুড়ে পরিবেশগত প্রভাব কম রাখে এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে" ধীরে ধীরে বিতরণ ক্ষেত্রে মূলধারার পণ্য হয়ে উঠছে। বর্তমানে, পরিবেশ বান্ধব সুইচগিয়ারের বাজারের চাহিদা ক্রমাগত বৃদ্ধি পাচ্ছে, এবং প্রযুক্তিগতভাবে উদ্ভাবন হচ্ছে।

পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার কি:

একটি পরিবেশ বান্ধব গ্যাস-অন্তরক ধাতব-ঘেরা সুইচগিয়ার বলতে বোঝায় "ধাতু-ঘেরা সুইচগিয়ার যা পরিবেশ বান্ধব গ্যাসকে প্রধান নিরোধক, ভ্যাকুয়াম বাধা হিসাবে ব্যবহার করে, একটি ধাতব ট্যাঙ্কে (আগত/আউটগোয়িং ডিভাইসগুলি ব্যতীত) সমস্ত উচ্চ-ভোল্টেজ লাইভ পার্টসকে আবদ্ধ করে (MPa≤0 পরিমাণে সলিড প্রেসার)। সমর্থন হিসাবে নিরোধক উপকরণগুলির পরিষেবার রেটিং এর ধারাবাহিকতা LCS2A-এর চেয়ে কম নয় এবং এটি সাধারণত শূন্য গেজ চাপের অবস্থার অধীনে রেট করা শর্ট-সার্কিট ফল্ট কারেন্টকে বাধা দিতে সক্ষম৷” পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার অ-SF₆ গ্যাস ব্যবহার করে (শুষ্ক বায়ু, শুষ্ক বায়ু সহ) মাঝারি, ভ্যাকুয়াম বাধা প্রযুক্তির সাথে মিলিত। এটি বর্তমানে পরিবেশ বান্ধব সুইচগিয়ারের সবচেয়ে বহুল ব্যবহৃত প্রকার।

অ্যাপ্লিকেশন ফাংশনগুলির উপর ভিত্তি করে, পরিবেশ বান্ধব গ্যাস-অন্তরক ধাতু-ঘেরা সুইচগিয়ারকে রিং প্রধান ইউনিট (RMU) এবং সুইচগিয়ার (গ্যাস-অন্তরক সুইচগিয়ার, C-GIS) এ ভাগ করা যেতে পারে।

প্রধান অন্তরক মিডিয়া:

1. শুষ্ক বায়ু: N₂ এবং শুষ্ক বায়ু 12 কেভি থেকে 40.5 কেভি পর্যন্ত মাঝারি-ভোল্টেজ সুইচগিয়ারে অন্তরক মিডিয়া হিসাবে ব্যবহার করা যেতে পারে। যখন শুষ্ক বায়ুর চাপ SF₆ নিরোধকের চেয়ে প্রায় তিনগুণ বৃদ্ধি পায়, তখন নিরোধক প্রয়োজনীয়তা পূরণ করা যেতে পারে।

2. নাইট্রোজেন (N₂): বিশুদ্ধ N₂ হল সবচেয়ে পরিবেশ বান্ধব অন্তরক মাধ্যমগুলির মধ্যে একটি এবং 12 কেভি পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ারে ব্যাপকভাবে ব্যবহৃত হয়েছে৷

3. অন্যান্য পরিবেশ বান্ধব গ্যাস: এর মধ্যে রয়েছে 80% N₂/20% O₂ মিশ্রণ, CO₂, C₃, C₅, ইত্যাদি, যার মধ্যে কিছু ইতিমধ্যে বাণিজ্যিক প্রয়োগ দেখা গেছে।

4. নির্মাণের পরিপ্রেক্ষিতে, পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার গ্যাস ট্যাঙ্ক পাতলা ধাতব প্লেট থেকে ঢালাই করা হয়, একটি সহজ উত্পাদন প্রক্রিয়া অফার করে যা ব্যাপক উত্পাদনের সময় পণ্যের গুণমান সামঞ্জস্য, স্থিতিশীলতা এবং কর্মক্ষম নির্ভরযোগ্যতা নিশ্চিত করে, যা চীনের মূলধারার পদ্ধতি।

পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার নির্মাণ

পরিবেশগতভাবে বন্ধুত্বপূর্ণ গ্যাস-অন্তরক সুইচগিয়ার একটি মডুলার নকশা গ্রহণ করে।

পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ারের অভ্যন্তরীণ অংশগুলিতে প্রধানত নিম্নলিখিত অংশগুলি অন্তর্ভুক্ত থাকে:

1. গ্যাস ভর্তি বগি (গ্যাস ট্যাঙ্ক)

গ্যাস-ভরা বগিটি পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ারের মূল অংশ। এটি নির্ভুল-ঢালাই করা স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি এবং শুষ্ক বায়ু বা নাইট্রোজেনের মতো পরিবেশ বান্ধব গ্যাস দিয়ে অভ্যন্তরীণভাবে ভরা। প্রাথমিক লাইভ পার্টস (প্রধান বাসবার) এবং সুইচ বডি গ্যাস ট্যাঙ্কের ভিতরে সিল করা আছে। এই গ্যাস ট্যাঙ্কের সুরক্ষা স্তর IP67 এ পৌঁছাতে পারে, এবং এর অভ্যন্তরটি বাহ্যিক পরিবেশগত অবস্থার দ্বারা প্রভাবিত হয় না, স্বল্পমেয়াদী জলরোধী এবং বিরোধী ঘনীভবন ক্ষমতা সহ। গ্যাস ট্যাঙ্কটি সামান্য ইতিবাচক চাপ ব্যবহার করে (≤0.04 MPa), লিগ্যাস প্রোডাকশন গ্যাসের প্রসারণ ক্ষমতা। এমনকি যদি গ্যাস ট্যাঙ্কে একটি ফুটো ত্রুটি দেখা দেয়, তবে স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত না করে শূন্য গেজ চাপে পর্যাপ্ত নিরোধক শক্তি বজায় রাখা যেতে পারে।

2. লো-ভোল্টেজ কম্পার্টমেন্ট (ইনস্ট্রুমেন্ট কম্পার্টমেন্ট)

লো-ভোল্টেজ কম্পার্টমেন্টটি ক্যাবিনেটের শীর্ষে বা সামনে অবস্থিত এবং মাইক্রোকম্পিউটার সুরক্ষা ডিভাইস, বুদ্ধিমান কন্ট্রোলার এবং পরিমাপ যন্ত্রের মতো মাধ্যমিক সরঞ্জাম ইনস্টল করতে ব্যবহৃত হয়। যন্ত্রের বগিটি মাইক্রোকম্পিউটার সুরক্ষা এবং অন্যান্য যন্ত্রের সাথে সজ্জিত হতে পারে এবং "চার-রিমোট" ফাংশনগুলি উপলব্ধি করতে পারে (দূরবর্তী পরিমাপ, দূরবর্তী সংকেত, রিমোট কন্ট্রোল, রিমোট অ্যাডজাস্টমেন্ট), অটোমেশন এবং বুদ্ধিমত্তার ক্ষমতা প্রদান করে।

3. তারের বগি

তারের বগিটি ক্যাবিনেটের নীচে অবস্থিত এবং আগত এবং বহির্গামী তারের সংযোগের জন্য ব্যবহৃত হয়। এটি সার্জ অ্যারেস্টার এবং ভোল্টেজ ট্রান্সফরমারের মতো সরঞ্জামও রাখতে পারে। ইনকামিং এবং আউটগোয়িং সংযোগগুলি প্লাগ-ইন কেবল সংযোগগুলি ব্যবহার করে যা সম্পূর্ণরূপে উত্তাপযুক্ত এবং রক্ষা করা হয়, কর্মক্ষম নিরাপত্তা নিশ্চিত করে।

অপারেটিং মেকানিজম কম্পার্টমেন্ট

অপারেটিং মেকানিজম কম্পার্টমেন্টটি সংযোগ বিচ্ছিন্নকারী এবং প্রধান সুইচের জন্য স্প্রিং অপারেটিং মেকানিজম ইনস্টল করতে ব্যবহৃত হয়, যা ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন উভয়ই সক্ষম করে। মেকানিজম ইন্টারলকিং অর্জনের জন্য সুইচের সাথে একত্রিত হয়। অপারেটিং মেকানিজমের কম অংশ রয়েছে, ট্রান্সমিশন লিঙ্কগুলি হ্রাস করে এবং নির্ভরযোগ্যতা উন্নত করে।

4. প্রধান উপাদান

মূল অভ্যন্তরীণ উপাদানগুলির মধ্যে রয়েছে ভ্যাকুয়াম সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, আর্থিং সুইচ, প্রধান বাসবার, সার্জ অ্যারেস্টার ইত্যাদি। প্রতিটি গ্যাস-ভরা বগি তৈরির জন্য এইগুলিকে সিল করা গ্যাস ট্যাঙ্কের ভিতরে কার্যকরী ইউনিট হিসাবে স্থাপন করা হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

1. আরবান ডিস্ট্রিবিউশন নেটওয়ার্ক

পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার শহুরে বিতরণ নেটওয়ার্কগুলিতে সর্বাধিক ব্যবহৃত হয়। প্রথাগত মাঝারি-ভোল্টেজ সুইচগিয়ারের সাথে তুলনা করে, পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ারের একটি ছোট পদচিহ্ন, উচ্চ নিরাপত্তা কর্মক্ষমতা এবং কঠোর পরিবেশের প্রতি শক্তিশালী প্রতিরোধ ক্ষমতা রয়েছে, যা দুর্লভ ভূমি সম্পদ সহ শহুরে এলাকায় এটিকে দারুণ সুবিধা দেয়। পরিবেশগতভাবে বন্ধুত্বপূর্ণ গ্যাস নিরোধক সুইচগিয়ার শহুরে আবাসিক এলাকা, বাণিজ্যিক এলাকা এবং সাবস্টেশনে ব্যাপকভাবে ব্যবহৃত হয়।

2. নবায়নযোগ্য শক্তি সেক্টর

পরিবেশ বান্ধব সুইচগিয়ার পুনর্নবীকরণযোগ্য শক্তি সেক্টরে দ্রুত বর্ধনশীল চাহিদার সম্মুখীন হচ্ছে। বায়ু এবং ফটোভোলটাইক পাওয়ার প্লান্টের গ্রিড সংযোগ প্রায়ই ভোল্টেজ ওঠানামার সম্মুখীন হয়। পরিবেশ বান্ধব গ্যাস-অন্তরক রিং প্রধান ইউনিট এবং সি-জিআইএস বৃহৎ আকারের পুনর্নবীকরণযোগ্য শক্তি বেস গ্রিড সংযোগের নির্ভরযোগ্য বন্টন চাহিদা যথাযথভাবে মেটাতে পারে। প্রধান অ্যাপ্লিকেশন অন্তর্ভুক্ত:

অফশোর উইন্ড পাওয়ার, অনশোর উইন্ড/পিভি এবং এনার্জি স্টোরেজ সিস্টেম।

3. ডেটা সেন্টার

বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা এবং সবুজ পরিবেশ সুরক্ষার জন্য ডেটা সেন্টারগুলির অত্যন্ত উচ্চ প্রয়োজনীয়তা রয়েছে। পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার অত্যন্ত নির্ভরযোগ্য বিদ্যুৎ বিতরণ এবং কম-কার্বন অপারেশনের দ্বৈত চাহিদা মেটাতে পারে।

4. পরিবহন পরিকাঠামো

পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার পরিবহন অবকাঠামো যেমন পাতাল রেল, উচ্চ গতির রেলপথ, বিমানবন্দর, হাইওয়ে ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

5. চরম পরিবেশের অ্যাপ্লিকেশন

পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার বিশেষভাবে উপকূলীয়, আর্দ্র, উচ্চ-তাপমাত্রা, তীব্র ঠান্ডা, উচ্চ-উচ্চতা, রাসায়নিকভাবে ক্ষয়কারী গ্যাস বা ভারী দূষিত এলাকাগুলির মতো কঠোর পরিচালন পরিবেশের জন্য উপযুক্ত।

পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার VS  SF₆গ্যাস-অন্তরক সুইচগিয়ার

নীচে SF₆ গ্যাস-অন্তরক সুইচগিয়ার (SF₆ GIS), পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার (ইকো-বন্ধুত্বপূর্ণ GIS) এর একটি বিস্তৃত তুলনা করা হল,  এই দুটি প্রযুক্তিগত রুট হল মাঝারি-ভোল্টেজ বিতরণের প্রধান বিকল্প, প্রতিটিতে উল্লেখযোগ্য পার্থক্য রয়েছে, নির্মাণের সীমা এবং সীমার মধ্যে উল্লেখযোগ্য সুবিধা রয়েছে।

কেন Contenele 24KV ইকো-বন্ধুত্বপূর্ণ সুইচগিয়ারগুলি বেছে নেবেন?

কার্বন নিরপেক্ষতা লক্ষ্য অর্জনের জন্য কনটেনেলেস ইকো-বন্ধুত্বপূর্ণ সুইচগিয়ার হল আদর্শ বিতরণ পছন্দ:

• পরিবেশ বান্ধব নেতৃত্ব: SF₆ এর পরিবর্তে নাইট্রোজেন (N₂) বা শুষ্ক বায়ু ব্যবহার করে, শূন্য গ্রীনহাউস গ্যাস নির্গমন। একটি "2024 গ্রিন টেকনোলজি ইনোভেশন টিপিক্যাল কেস" হিসাবে স্বীকৃত।
• নিরাপদ এবং নির্ভরযোগ্য: IP67 সুরক্ষা রেটিং, শূন্য গেজ চাপে স্বাভাবিক অপারেশন, 11,000 অপারেশন পর্যন্ত যান্ত্রিক জীবন, এবং শূন্য গেজ চাপে 42 কেভি ভোল্টেজ সহ্য করে।
• উচ্চ ক্ষমতা এবং কমপ্যাক্ট: মাত্র 600 মিমি চওড়া, সর্বাধিক ফিডার কারেন্ট 3,150 A পর্যন্ত, সহজেই উচ্চ-বর্তমান বিতরণের চাহিদা মেটাতে পারে
• বুদ্ধিমান এবং রক্ষণাবেক্ষণ-মুক্ত: অপারেশনটি একটি বুদ্ধিমান প্ল্যাটফর্মের উপর ভিত্তি করে এবং এর নির্ভরযোগ্য গুণমান, নিরাপত্তা, নির্ভরযোগ্যতা এবং আজীবন রক্ষণাবেক্ষণ-মুক্ত রয়েছে।
• প্রশস্ত অ্যাপ্লিকেশন: SPIC এবং Huaneng-এর প্রকল্পগুলিতে 18% জয়ের হার এবং সম্পূর্ণরূপে বিতরণ নিশ্চিত করতে 10,000 ইউনিটের বার্ষিক উৎপাদন ক্ষমতা সহ 35 kV পরিবেশ-বান্ধব উচ্চ-চাপ গ্যাস-অন্তরক সুইচগিয়ারের জন্য শীর্ষ স্তরে স্থান পেয়েছে৷

উৎপাদন কর্মশালা

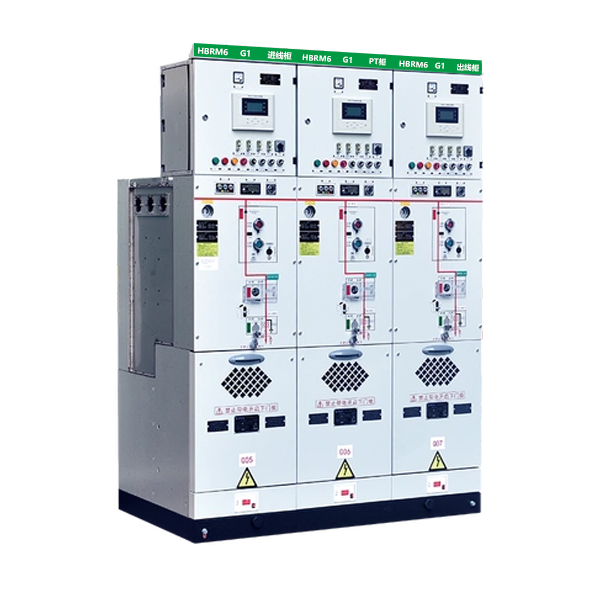

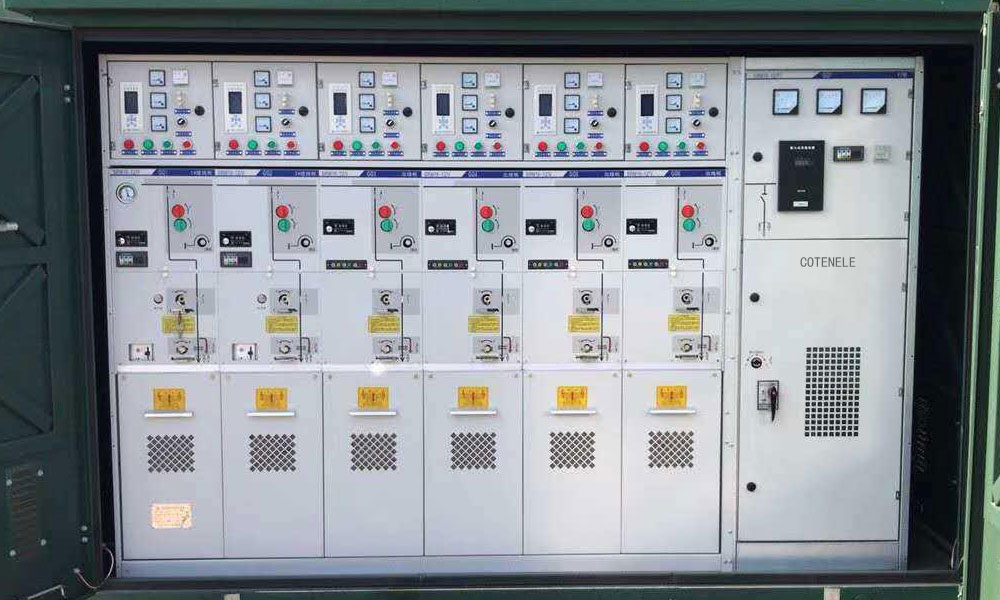

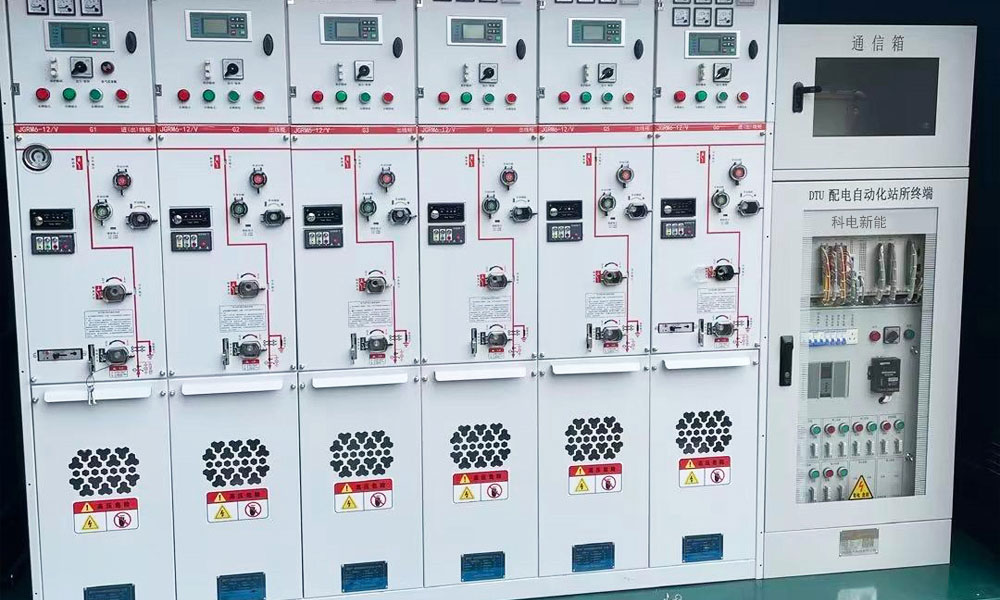

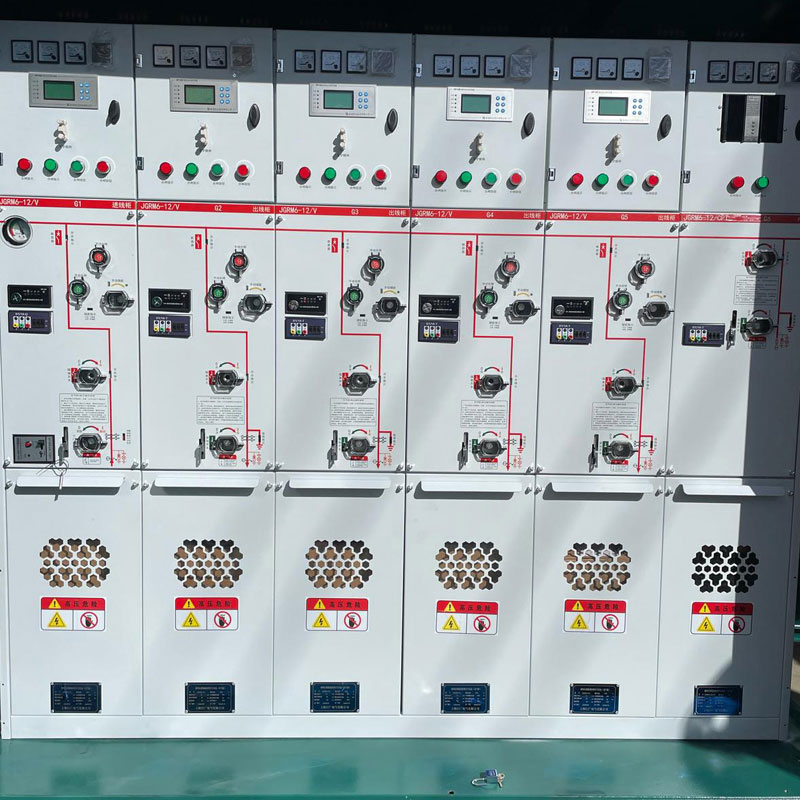

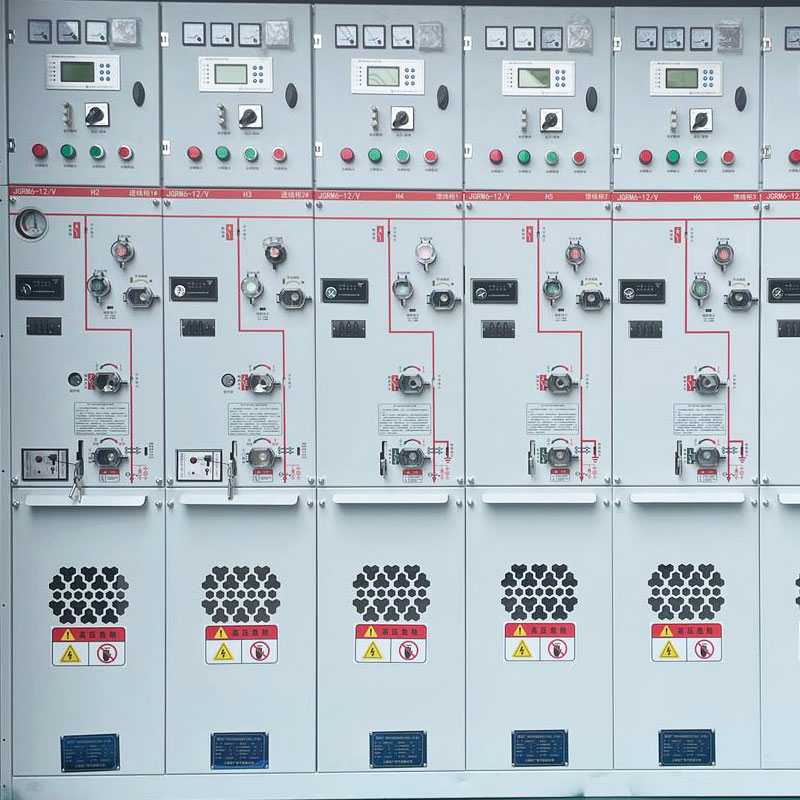

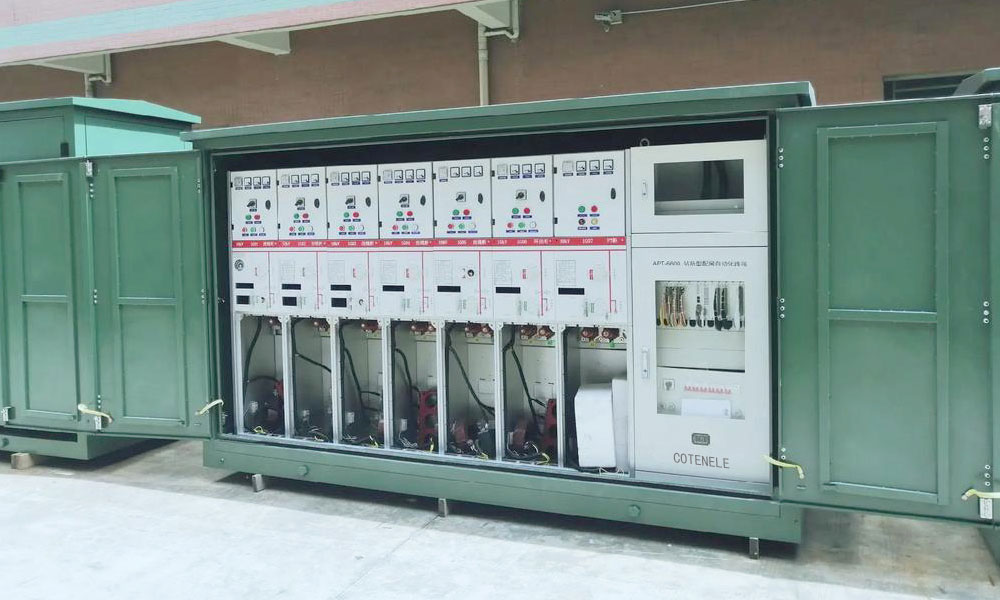

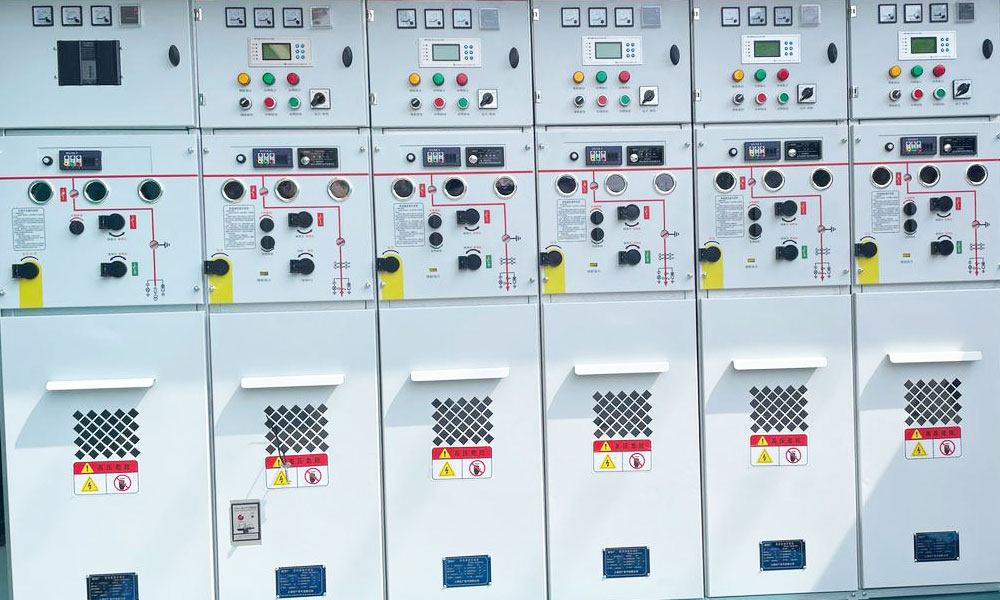

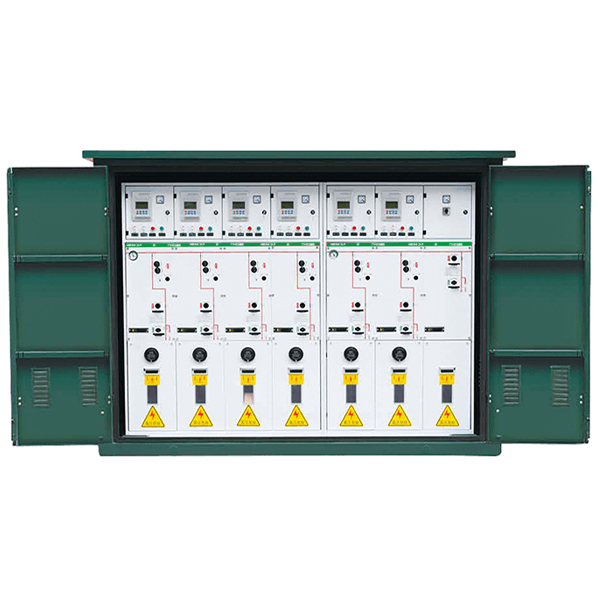

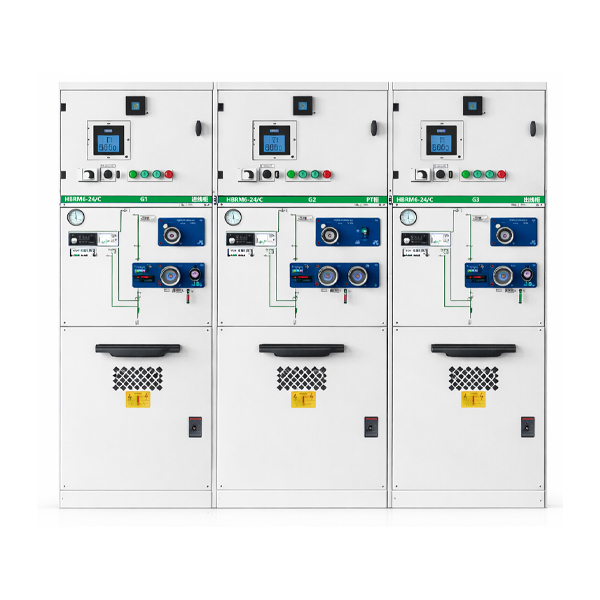

পণ্য দেখায়:
