22KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট RMU প্যানেল

রিং প্রধান ইউনিট হল Cotenele দ্বারা উত্পাদিত মূল পণ্যগুলির মধ্যে একটি, আমরা RMU গুলি সরবরাহ করতে পারি যার ভোল্টেজ 3.6kv থেকে 40.5kv হয়৷ XGN15-24 সিরিজ 22KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট RMU প্যানেলটি থ্রি-ফেজ AC 50Hz পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে যার একটি ভোল্টেজ 4 ভোল্টেজ। রিং প্রধান ইউনিটের পুরো মন্ত্রিসভা বাসবার সিস্টেমের জন্য বায়ু নিরোধক নিযুক্ত করে। আধুনিক ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য তৈরি, XGN15-24 RMU হল একটি কমপ্যাক্ট, প্রসারণযোগ্য এবং স্কেলেবল ধাতু-ঘেরা সুইচগিয়ার সলিউশন যা ডিস্ট্রিবিউশন অটোমেশন অ্যাপ্লিকেশনের জন্য উপযুক্ত। পণ্যটি সম্পূর্ণরূপে IEC 62271-200 মান মেনে চলে এবং শহুরে পাওয়ার গ্রিড সংস্কার এবং শিল্প বিদ্যুৎ বিতরণ প্রকল্পগুলির প্রয়োজনীয়তা পূরণ করে।

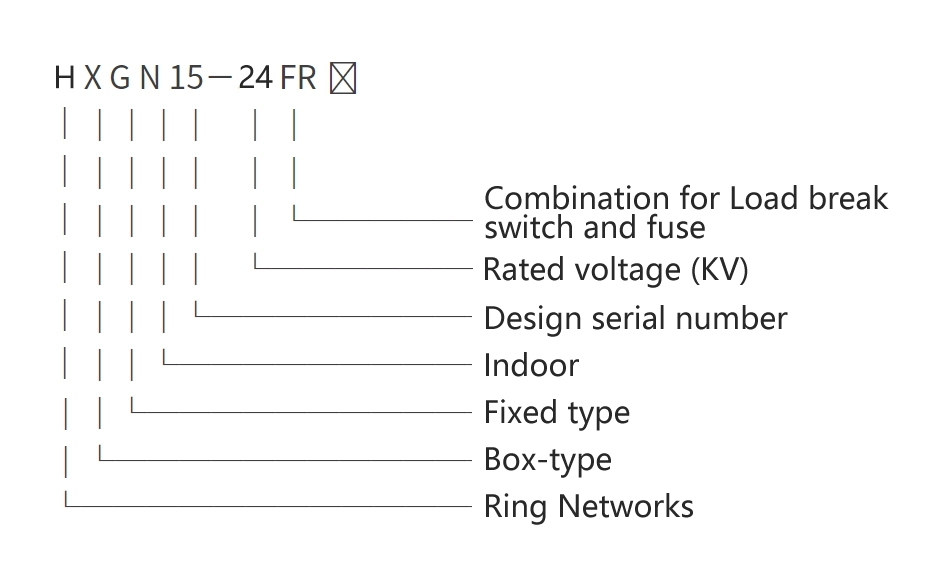

মডেল এবং অর্থ

কাজের শর্তাবলী

1. পরিবেষ্টিত তাপমাত্রা পরিসীমা:উপরের সীমা হল +40 °C, এবং নিম্ন সীমা হল -25 °C। যে কোনো 24-ঘন্টা সময়ের মধ্যে মাপা গড় তাপমাত্রা +35 ডিগ্রি সেলসিয়াসের বেশি হবে না।

2. আপেক্ষিক আর্দ্রতা:দৈনিক গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি হয় না এবং মাসিক গড় আপেক্ষিক আর্দ্রতা 90% এর নিচে থাকে।

3. উচ্চতা:সমুদ্রপৃষ্ঠ থেকে উচ্চতা 1000 মিটারের বেশি নয়।

4. এয়ার কন্ডিশন:আশেপাশের বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী বা দাহ্য গ্যাস, বাষ্প বা লবণ স্প্রে দ্বারা উল্লেখযোগ্য দূষণ থেকে মুক্ত।

5. কম্পন এবং ভূমিকম্পের অবস্থা:বাহ্যিক কম্পন বা স্থল আন্দোলনের উৎপত্তি নগণ্য এবং সরঞ্জামের উপর কোন পরিমাপযোগ্য প্রভাব নেই।

প্রযুক্তিগত পরামিতি

XGN15-24-এর পণ্যের কাঠামো

XGN15-24 22KV মাঝারি ভোল্টেজ রিং প্রধান ইউনিট RMU প্যানেলটি চারটি প্রধান কার্যকরী কম্পার্টমেন্টের সমন্বয়ে গঠিত, প্রতিটি বগির সুইচগিয়ারের মধ্যে বিভিন্ন ভূমিকা রয়েছে:

1. বাসবার বগি

বাসবার বগিটি রিং প্রধান ইউনিটের উপরের অংশে অবস্থিত। প্রধান বাসবারগুলি একসাথে সংযুক্ত থাকে এবং রিং প্রধান ইউনিটের পুরো শরীরের মধ্য দিয়ে চলে। এই বগির প্রধান ভূমিকা হল দক্ষ শক্তি সংগ্রহ এবং একাধিক আন্তঃসংযুক্ত ইউনিট জুড়ে বিতরণ।

2. লোড সুইচ বগি (প্রধান সুইচ বগি)

লোড ব্রেক সুইচগুলি (যেমন FLN36-24 বা FLN56) সাধারণত প্রধান সুইচগিয়ার হিসাবে এই বগিতে ইনস্টল করা হয়। লোড ব্রেক সুইচের শেলটি ইপোক্সি রজন থেকে নিক্ষেপ করা হয় এবং একটি অন্তরক মাধ্যম হিসাবে সালফার হেক্সাফ্লোরাইড গ্যাস দিয়ে ভরা হয়। শেলের উপর একটি পর্যবেক্ষণ জানালা আছে। এছাড়াও, গ্রাহকের প্রয়োজনীয়তা অনুসারে, বগিটি একটি সালফার হেক্সাফ্লোরাইড গ্যাস ঘনত্ব মিটার বা অ্যালার্ম পরিচিতি সহ একটি গ্যাস ঘনত্ব মিটার দিয়ে সজ্জিত করা যেতে পারে।

3. তারের বগি

তারের বগিতে সাধারণত তারের সহজ সংযোগের জন্য পর্যাপ্ত জায়গা থাকে। উভয় একক কোর এবং তিনটি কোর তারের সহজ unshielded তারের সমাপ্তির মাধ্যমে সংযুক্ত করা যেতে পারে. অন্যান্য উপাদান যেমন লাইটনিং অ্যারেস্টার, কারেন্ট ট্রান্সফরমার এবং গ্রাউন্ডিং সুইচগুলিও এই বগিতে ইনস্টল করা যেতে পারে। কম্পার্টমেন্টের দরজায় পর্যবেক্ষণ জানালা এবং নিরাপত্তা ইন্টারলক ডিভাইস রয়েছে, যখন নীচের প্লেটে একটি সিলিং কভার, উপযুক্ত আকারের তারের ক্ল্যাম্প এবং সমর্থন ফ্রেম রয়েছে। তারের ইনস্টলেশনের জন্য, নীচের প্লেট এবং সামনের ফ্রেমটি আলাদা করা হয়।

4. কম-ভোল্টেজ কন্ট্রোল কম্পার্টমেন্ট

লো-ভোল্টেজের বগিতে একটি ইন্টারলকিং সিস্টেম এবং একটি কন্ট্রোল প্যানেলের উভয় ভূমিকা রয়েছে। অবস্থান নির্দেশক সহ একটি স্প্রিং অপারেটিং মেকানিজম এবং এটিতে একটি যান্ত্রিক ইন্টারলকিং ডিভাইস রয়েছে। কম্পার্টমেন্টটি অক্জিলিয়ারী কন্টাক্ট, ট্রিপ কয়েল, ইমার্জেন্সি ট্রিপ মেকানিজম, ক্যাপাসিটিভ লাইভ ডিসপ্লে, কীলক এবং ইলেকট্রিক অপারেটিং ডিভাইস দিয়ে সজ্জিত হতে পারে। প্রয়োজনে সম্পূর্ণ লো-ভোল্টেজের বগিটি প্রতিস্থাপন করা যেতে পারে, এই মডুলারাইজেশন ডিজাইন পরিষেবাযোগ্যতা বাড়াতে পারে।

5. ইন্টারলকিং মেকানিজম

লো-ভোল্টেজের বগিটি একটি পাঁচ-পজিশনের যান্ত্রিক ইন্টারলকিং সিস্টেম দিয়ে সজ্জিত করা হয়েছে যাতে অপারেশনের ভুল ক্রম রোধ করা যায়। এই ব্যাপক ইন্টারলকিং ডিজাইন অপারেশনের নিরাপত্তা নিশ্চিত করে।

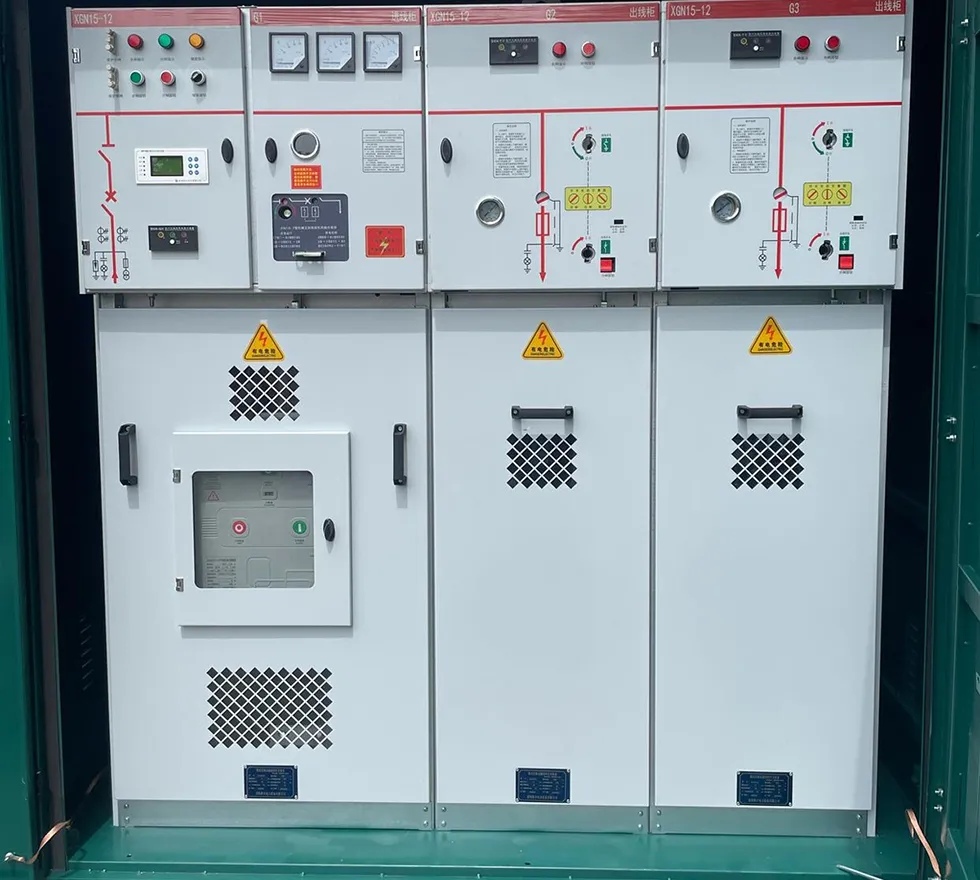

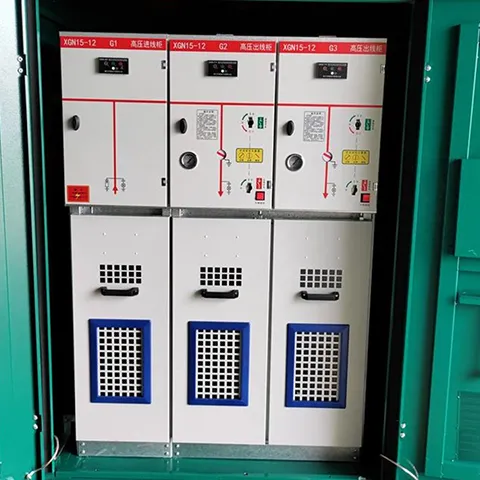

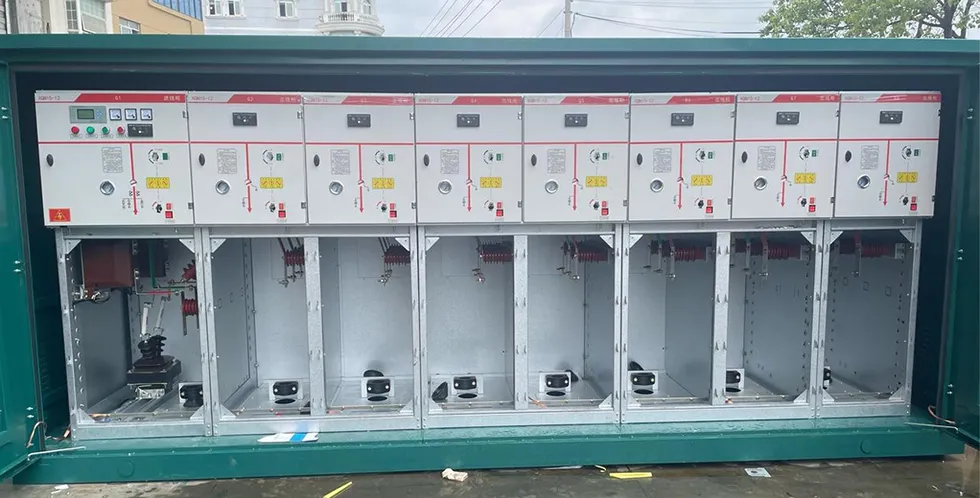

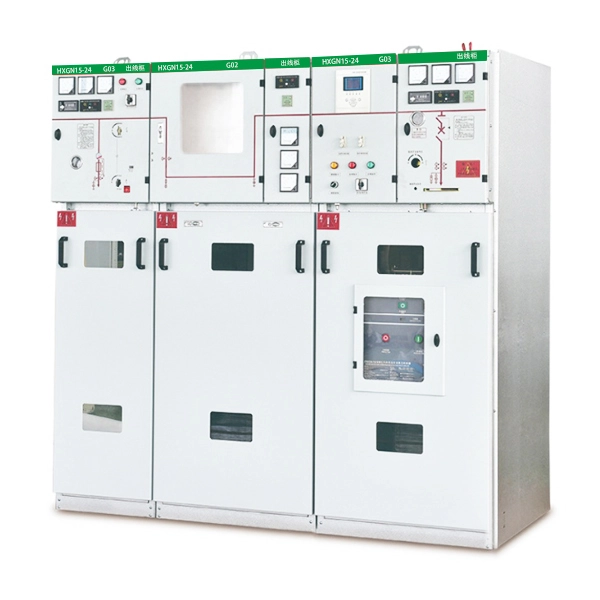

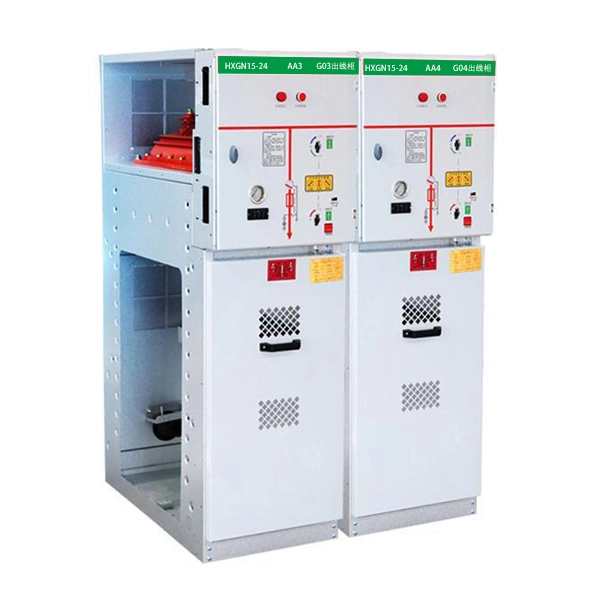

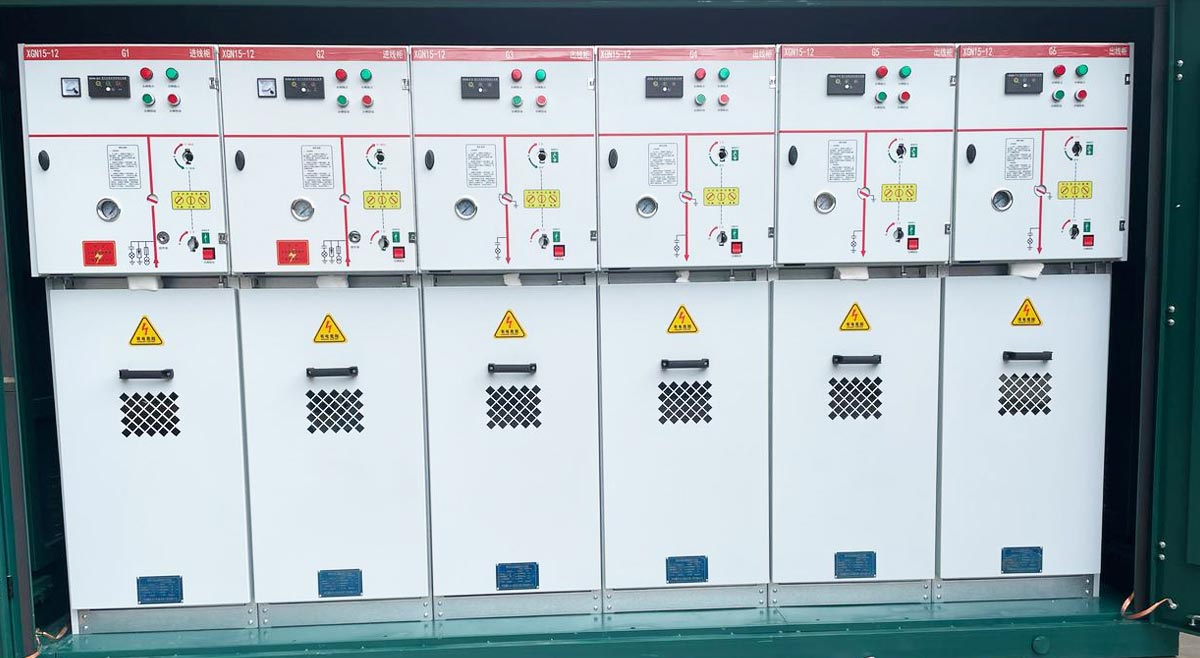

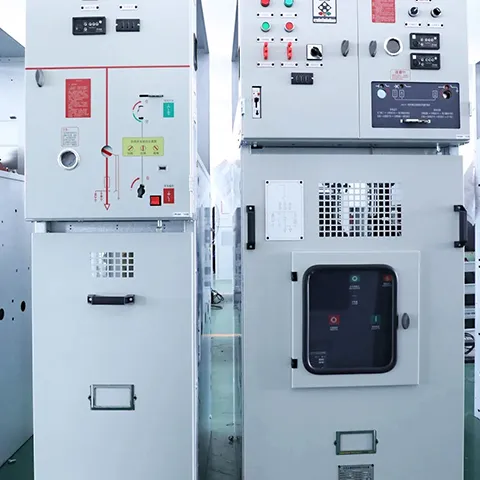

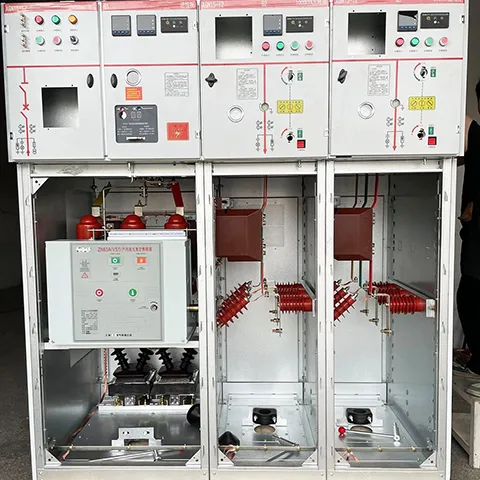

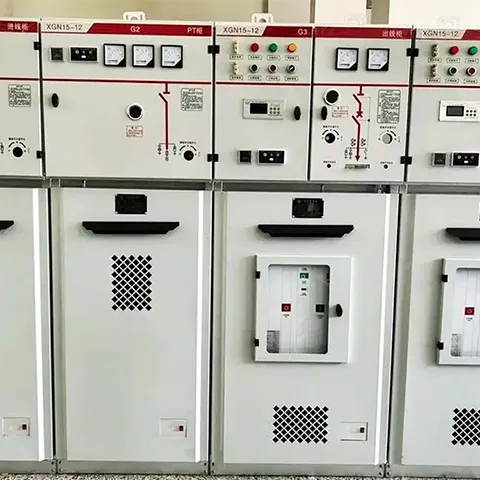

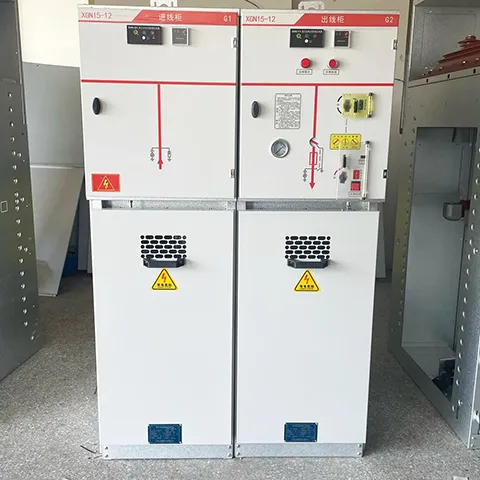

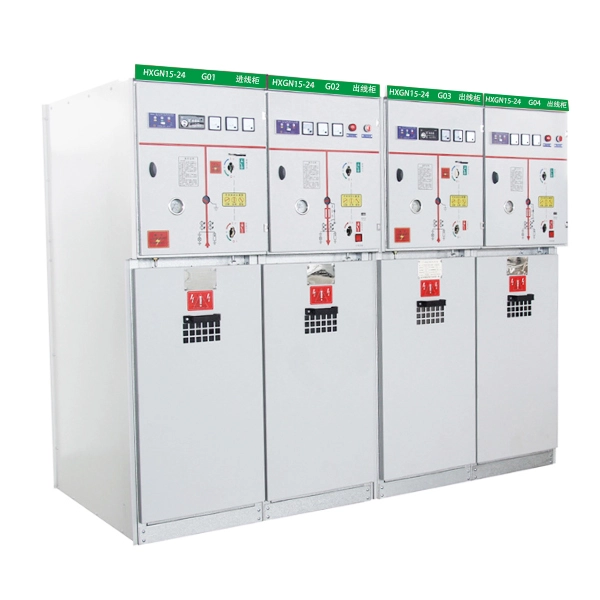

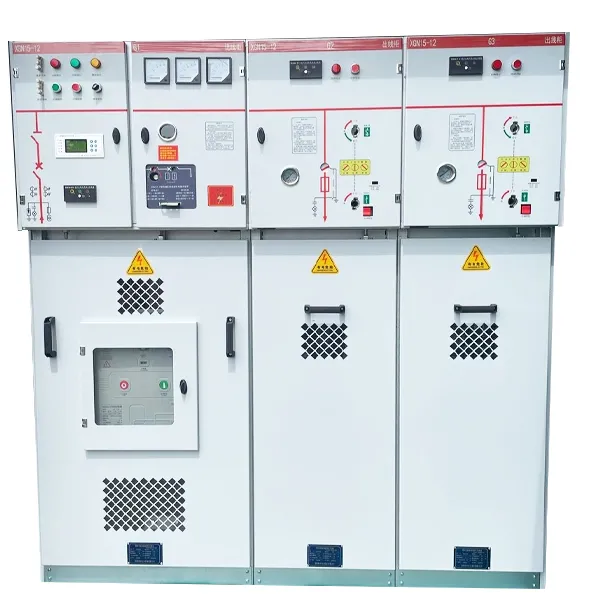

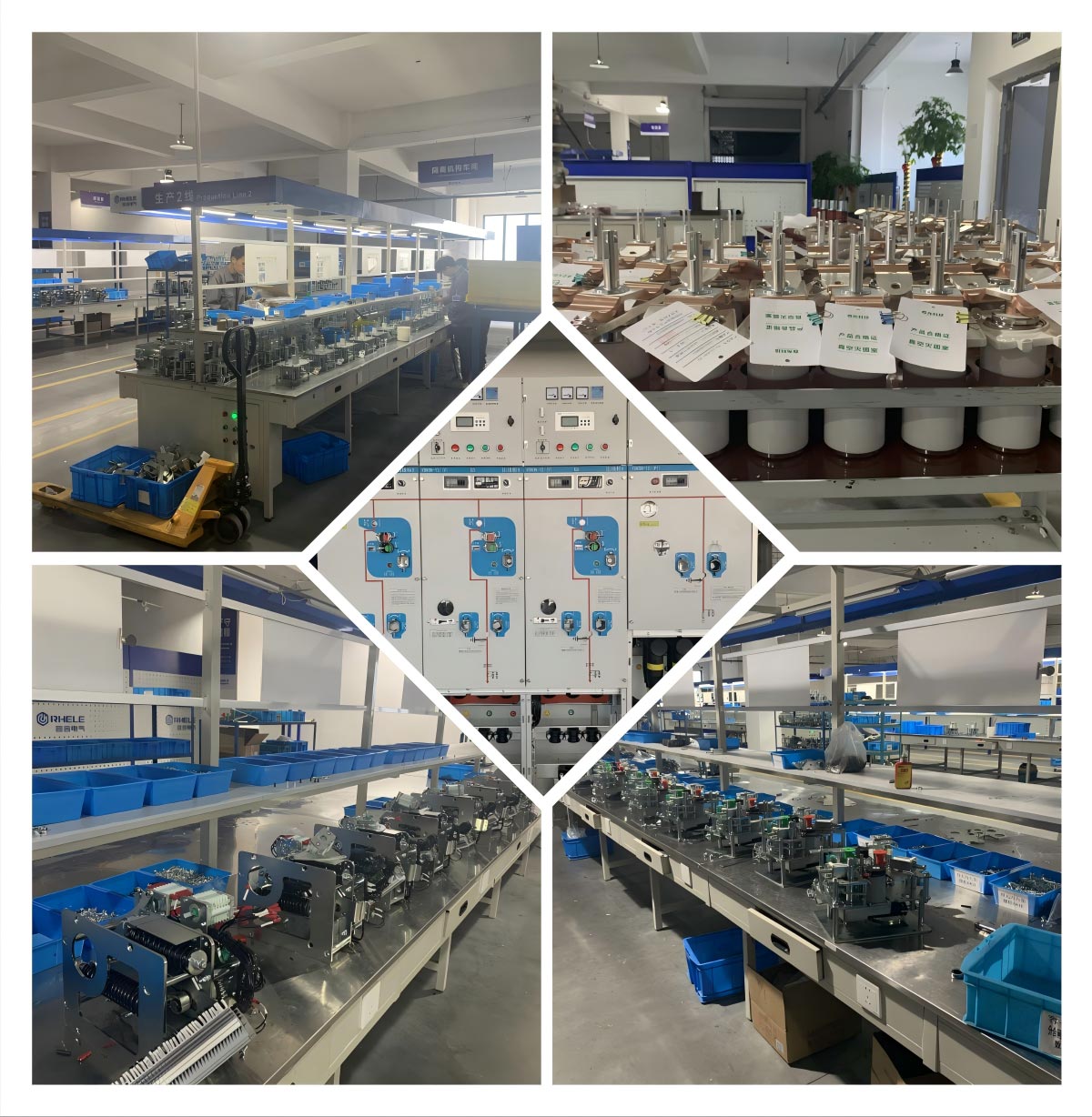

পণ্য শো
