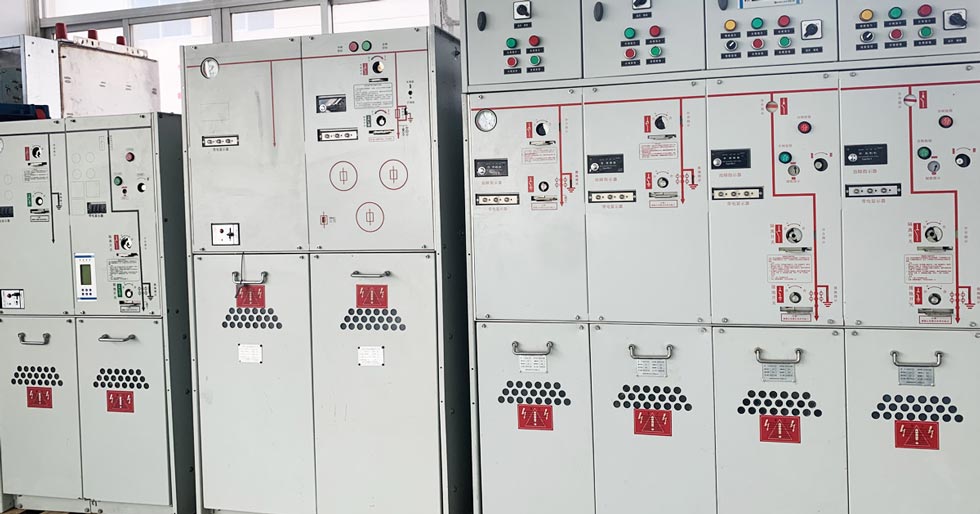

22KV MV গ্যাস ইনসুলেটেড GIS সুইচগিয়ার
Cotenele শুধুমাত্র 12kV এর ভোল্টেজ লেভেলের সুইচগিয়ার তৈরি করে না, 24kV গ্যাস-ইনসুলেটেড রিং মেইন ইউনিট সহ 3.6kV থেকে 40.5kV পর্যন্ত ভোল্টেজ লেভেল সহ মাঝারি-ভোল্টেজ সুইচগিয়ারও তৈরি করে। 24kv গ্যাস-ইনসুলেটেড রিং মেইন ইউনিট (RMU), যা একটি কমপ্যাক্ট, সম্পূর্ণ সিল করা সুইচগিয়ার বৈশিষ্ট্যযুক্ত, এই নকশাটি RMU কে পরিবেশগত দূষণ, আর্দ্রতা এবং ধুলো থেকে প্রতিরোধী করে তোলে, উচ্চ নির্ভরযোগ্যতা এবং নিরাপত্তা নিশ্চিত করে।
Cotenele চায়না সাউদার্ন পাওয়ার গ্রিড কর্পোরেশনের একটি মূল অংশীদার এবং চীনের স্টেট গ্রিড কর্পোরেশনে 22KV এমভি গ্যাস ইনসুলেটেড জিস সুইচগিয়ারের একটি প্রধান সরবরাহকারী। এটি একটি কমপ্যাক্ট, সম্পূর্ণ সিল করা সুইচগিয়ার যা সেকেন্ডারি পাওয়ার ডিস্ট্রিবিউশনের জন্য ডিজাইন করা হয়েছে। সমস্ত জীবন্ত উপাদানগুলি একটি ঢালাই করা স্টেইনলেস স্টিলের ট্যাঙ্কের মধ্যে আবদ্ধ থাকে, যা SF₆ বা পরিষ্কার বাতাসের মতো অন্তরক গ্যাসে ভরা থাকে। এই নকশাটি উচ্চ নির্ভরযোগ্যতা এবং নিরাপত্তা প্রদান করে আর্দ্রতা, ধূলিকণা এবং দূষণের প্রতিরোধ নিশ্চিত করে।
মূল সুবিধার মধ্যে রয়েছে:
কমপ্যাক্ট আকার: ইউনিটটির একটি ব্যতিক্রমীভাবে ছোট পদচিহ্ন রয়েছে, যার প্রস্থ 325 মিমি পর্যন্ত সরু।
রক্ষণাবেক্ষণ-মুক্ত জীবনকাল: এটি একটি দীর্ঘস্থায়ী, রক্ষণাবেক্ষণ-মুক্ত অপারেশন অফার করে, 30 বছরেরও বেশি।
পরিবেশগত স্থায়িত্ব: এটি উচ্চ উচ্চতা, লবণ কুয়াশা এবং চরম তাপমাত্রার মতো কঠোর পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করতে পারে।
24 কেভি গ্যাস-ইনসুলেটেড রিং প্রধান ইউনিটগুলি প্রাথমিকভাবে শহুরে রিং নেটওয়ার্ক, বায়ু এবং সৌর খামার, শিল্প সুবিধা এবং ভূগর্ভস্থ সাবস্টেশনগুলিতে ব্যবহৃত হয়।
আমাদের 24 কেভি গ্যাস-অন্তরক RMU নিম্নলিখিত মানগুলি পূরণ করে:
জিবি/টি 3906
আইইসি 62271-200
GB/T 11022
DL/T 791
প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | সি-ইউনিট | F-ইউনিট | V- ইউনিট | সিবি-ইউনিট | ||
| লোড ব্রেক সুইচ | ফিউজের সাথে লোড ব্রেক সুইচের সমন্বয় | ভ্যাকুয়াম সার্কিট ব্রেকার | বিচ্ছিন্ন/আর্থিং সুইচ | ভ্যাকুয়াম সার্কিট ব্রেকার | বিচ্ছিন্ন/আর্থিং সুইচ | ||
| রেটেড ভোল্টেজ | কেভি | 24 | 24 | 24 | 24 | 24 | 24 |
| পাওয়ার-ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে | কেভি | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে | কেভি | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| রেট করা বর্তমান | A | 630/630 | ফিউজের রেট করা বর্তমানের উপর নির্ভর করে | 630/630 | 1250/630 | ||
| বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630/630 | |||||
| তারের চার্জিং ব্রেকিং কারেন্ট | A | 135/135 | |||||
| 5% রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 31.5/- | |||||
| আর্থ ফল্ট ব্রেকিং স্রোত | A | 200/150 | |||||
| আর্থ ফল্টের অধীনে তারের চার্জিং ব্রেকিং কারেন্ট | A | 115/87 | |||||
| স্বল্প সময়ের স্রোত সহ্য করে | কেএ | উচ্চ-ভোল্টেজ ফিউজ দ্বারা সীমাবদ্ধ | 20/16 | 25/20 | |||
| তৈরির ক্ষমতা | কেএ | 63/52.5 | উচ্চ-ভোল্টেজ ফিউজ দ্বারা সীমাবদ্ধ | 50/40 | 50/40 | 63/50 | 63/50 |
| স্বল্প সময়ের স্রোত সহ্য করে (2 সেকেন্ড) | কেএ | ২৫/- | |||||
| স্বল্প সময়ের স্রোত সহ্য করা (3 সেকেন্ড) | কেএ | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| যান্ত্রিক সহনশীলতা | বার | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
অপারেশন শর্তাবলী
1. পরিবেষ্টিত তাপমাত্রা পরিসীমা:-40°C থেকে +40°C।
2. আপেক্ষিক আর্দ্রতা শর্ত:দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤ 95%, মাসিক গড় আপেক্ষিক আর্দ্রতা ≤ 90%।
3. উচ্চতা প্রয়োজন:ইনস্টলেশনের উচ্চতা 2000 মিটারের বেশি হবে না। উচ্চ উচ্চতায় অ্যাপ্লিকেশনের জন্য, নির্দিষ্ট উচ্চতার মান অবশ্যই স্পষ্টভাবে উল্লেখ করতে হবে।
4. সিসমিক ক্ষমতা:ভূমিকম্পের তীব্রতা 8 মাত্রার বেশি নয়।
5. ইনস্টলেশন সাইটের শর্তাবলী:সরঞ্জামগুলি আগুনের ঝুঁকি, বিস্ফোরণের ঝুঁকি, গুরুতর দূষণ, রাসায়নিক ক্ষয় এবং তীব্র কম্পন থেকে মুক্ত স্থানে ইনস্টল করা উচিত।
6. সুরক্ষা ডিগ্রী:SF₆ গ্যাস কম্পার্টমেন্টের জন্য IP67, ফিউজের জন্য IP67 এবং সুইচগিয়ার ঘেরের জন্য IP3X।
পণ্যের কাঠামো এবং কাজের নীতি
মূল গঠন:
22KV এমভি গ্যাস ইনসুলেটেড জিআইএস সুইচগিয়ারের সবচেয়ে স্বতন্ত্র বৈশিষ্ট্য হল এটি সম্পূর্ণরূপে আবদ্ধ, সম্পূর্ণভাবে উত্তাপযুক্ত নির্মাণ। মূল উপাদানটি লেজার দ্বারা ঢালাই করা 3 মিমি পুরু স্টেইনলেস স্টিলের তৈরি একটি গ্যাস-টাইট ট্যাঙ্ক। এই ট্যাঙ্কটি একটি শক্তিশালী "দুর্গ" হিসাবে কাজ করে যা সমস্ত উচ্চ-ভোল্টেজের লাইভ অংশগুলিকে আবদ্ধ করে এবং সেগুলিকে অন্তরক গ্যাস দিয়ে ভরাট করে, IP67 এর প্রবেশ সুরক্ষা রেটিং অর্জন করে, এর অর্থ এটি জলে সংক্ষিপ্ত নিমজ্জন সহ্য করতে পারে।
একটি সম্পূর্ণ 22kV GIS সাধারণত বেশ কয়েকটি কার্যকরী ইউনিট নিয়ে গঠিত:
1. সি-ইউনিট (লোড সুইচ ইউনিট) - স্বাভাবিক লোড কারেন্ট তৈরি করে এবং ভাঙে।
2. F-ইউনিট (লোড সুইচ-ফিউজ কম্বিনেশন ইউনিট) - শর্ট-সার্কিট সুরক্ষা প্রদান করে, সাধারণত ট্রান্সফরমারগুলির জন্য।
3. V-ইউনিট (সার্কিট ব্রেকার ইউনিট) - স্বাভাবিক এবং ফল্ট (শর্ট-সার্কিট) স্রোত তৈরি করতে, বহন করতে এবং ভাঙতে সক্ষম।
4. অক্জিলিয়ারী ইউনিট - বাসবার সংযোগ, মিটারিং, পিটি (ভোল্টেজ ট্রান্সফরমার) ইউনিট সহ।
এই ইউনিটগুলি বিভিন্ন গ্রিড কনফিগারেশন অনুসারে পার্শ্ব বা শীর্ষ সম্প্রসারণের মাধ্যমে নমনীয়ভাবে একত্রিত করা যায়।
কাজের নীতি:গ্যাস নিরোধক + ভ্যাকুয়াম আর্ক কোনচিং
অন্তরণ:অস্তরক শক্তি ভিতরের অন্তরক গ্যাসের উপর নির্ভর করে - সাধারণত SF₆ বা শুষ্ক বায়ু, যা অনেক ছোট ক্লিয়ারেন্স এবং এইভাবে কম্প্যাক্ট সরঞ্জামের আকারের অনুমতি দেয়।
চাপ নিবারণ:যখন একটি সুইচ খোলে, পরিচিতিগুলির মধ্যে একটি চাপ তৈরি হয়। GIS সাধারণত একটি ভ্যাকুয়াম ইন্টারপ্টার ব্যবহার করে আর্কটিকে দ্রুত এবং নির্ভরযোগ্যভাবে নিভিয়ে দিতে।
সুবিধা এবং কাজ socpe
প্রধান সুবিধা:
উচ্চ নির্ভরযোগ্যতা এবং নিরাপত্তা: বাহ্যিক প্রতিকূল কারণগুলির দ্বারা প্রভাবিত হয় না যেমন ঘনীভবন, দূষণ, লবণ স্প্রে এবং ছোট প্রাণী।
কমপ্যাক্ট এবং স্থান-সংরক্ষণ: বায়ু-অন্তরক সুইচগিয়ারের তুলনায়, এটি ব্যবহারযোগ্য এলাকার 60% এরও বেশি সংরক্ষণ করতে পারে।
রক্ষণাবেক্ষণ-মুক্ত নকশা: কোন রুটিন পরিষ্কার করা হয় না; ডিজাইন জীবন> 30 বছর।
দৃঢ় পরিবেশগত অভিযোজনযোগ্যতা: উচ্চ উচ্চতায়, উচ্চ আর্দ্রতা ইত্যাদিতে -40°C থেকে +40°C পর্যন্ত কাজ করে।
কাজের সুযোগ
শহুরে বিতরণ নেটওয়ার্ক (ডাউনটাউন, বাণিজ্যিক ভবন, উচ্চ-বৃদ্ধি আবাসিক)
নবায়নযোগ্য শক্তি (বায়ু, সৌর খামার গ্রিড সংযোগ)
শিল্প ও অবকাঠামো (ডেটা সেন্টার, রেল ট্রানজিট, বিমানবন্দর, খনি)
কঠোর পরিবেশ (উচ্চ উচ্চতা, উপকূলীয় লবণের কুয়াশা, রাসায়নিক দূষণ)

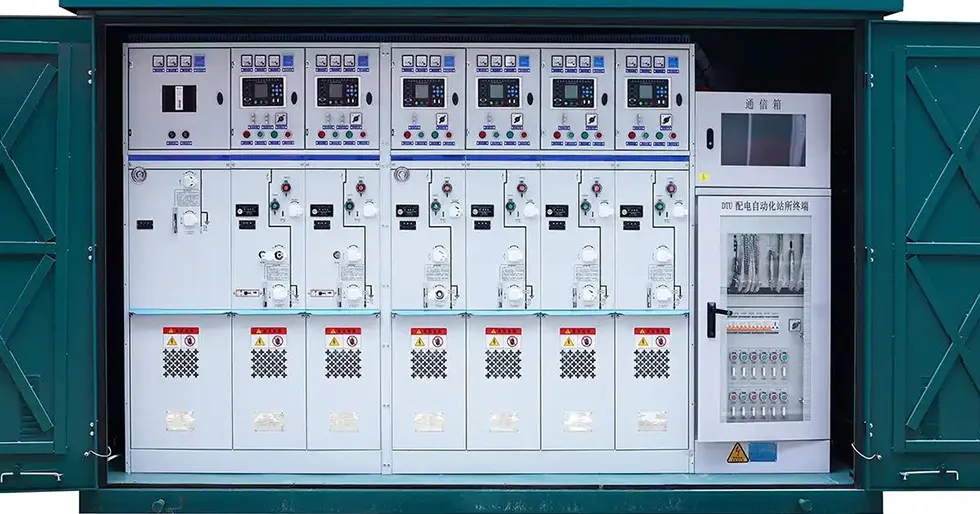

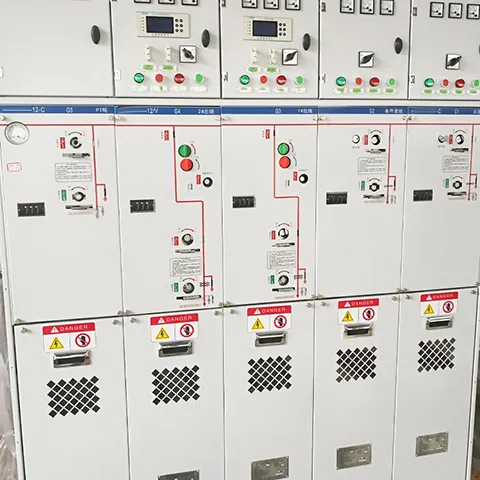

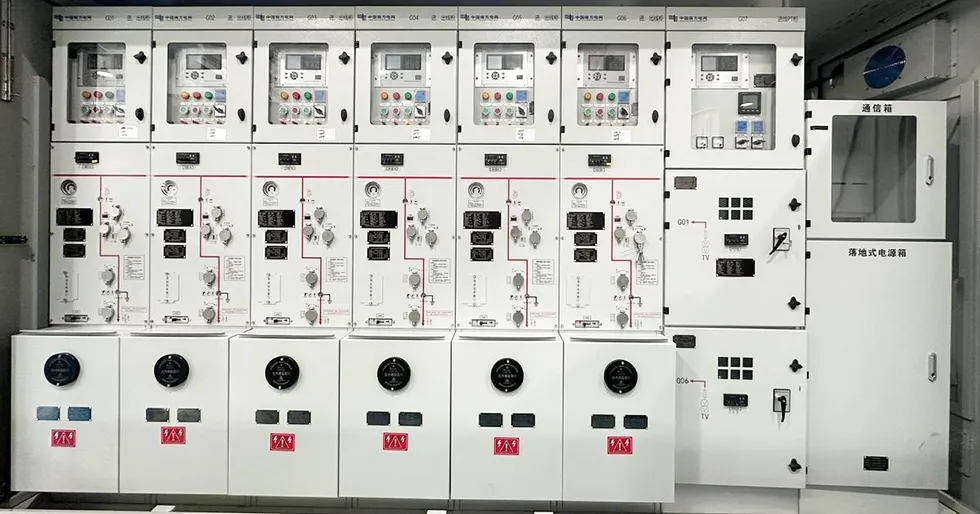

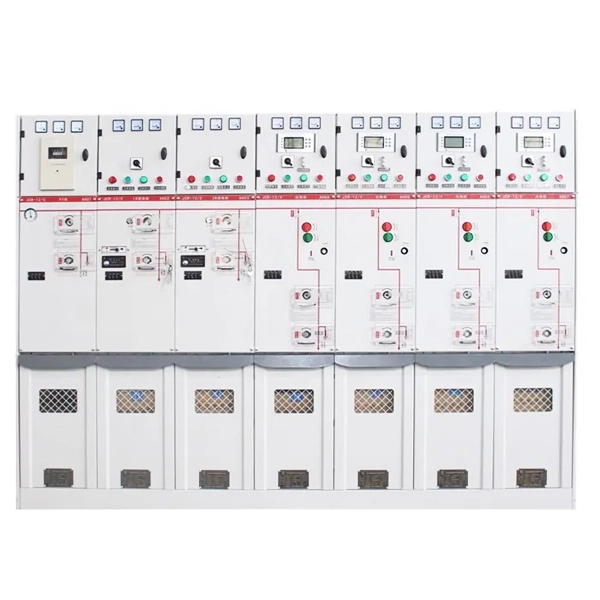

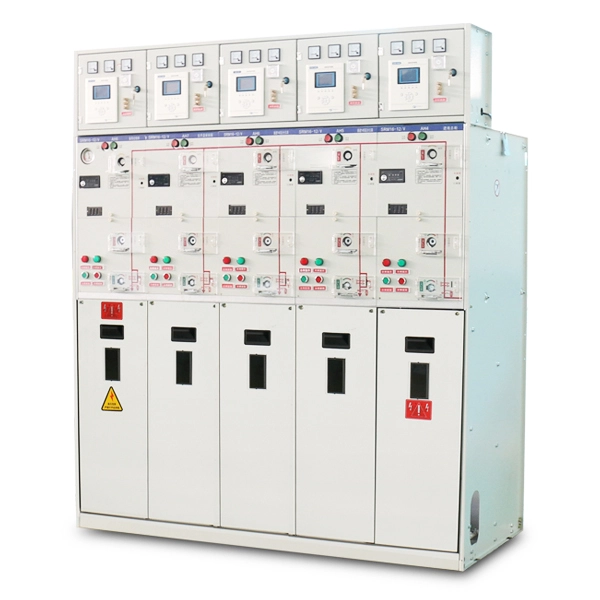

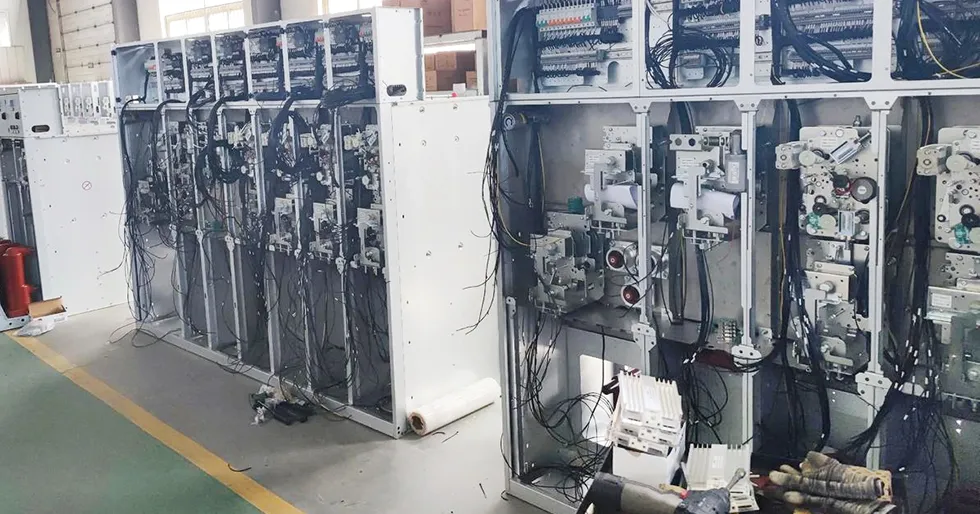

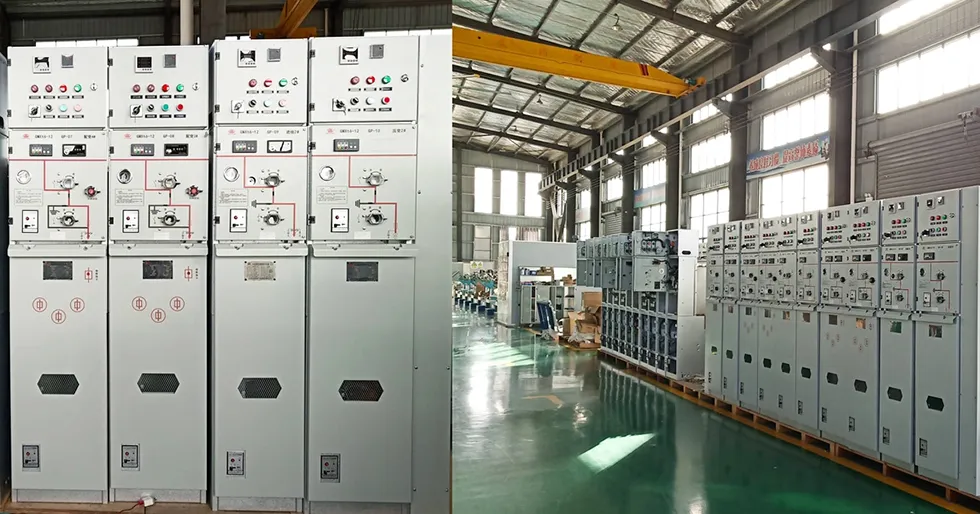

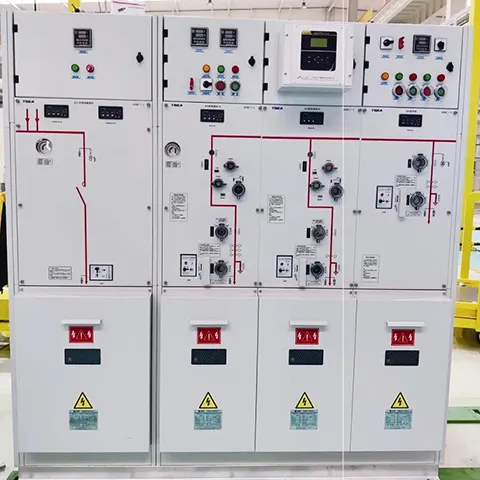

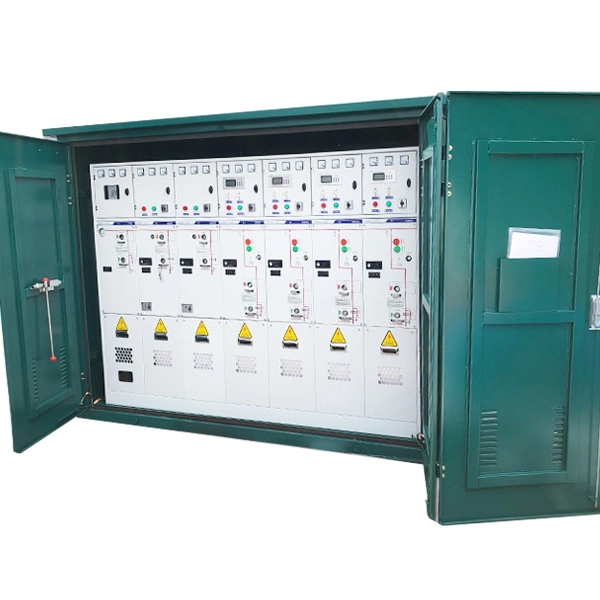

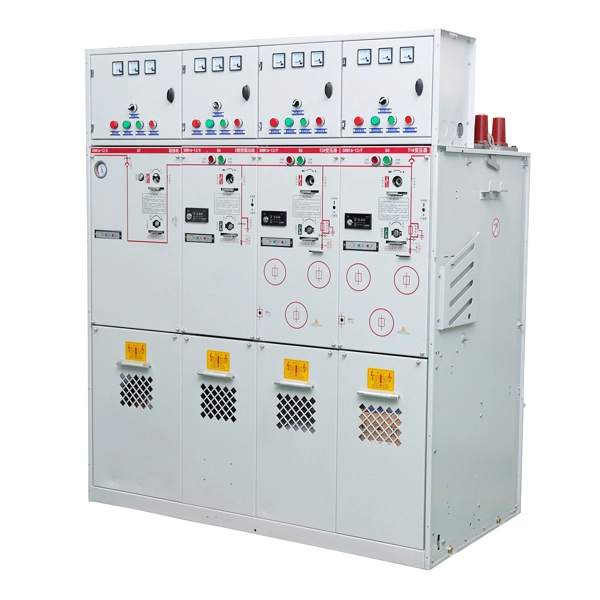

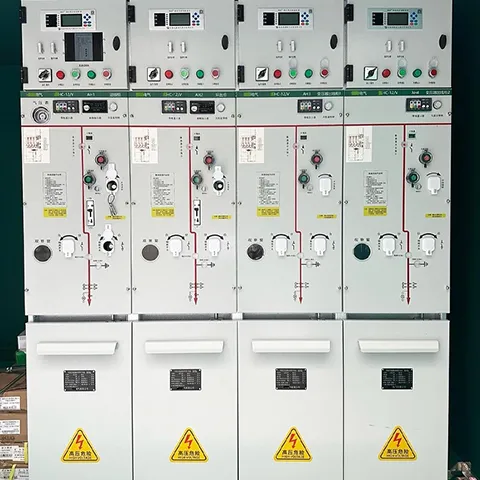

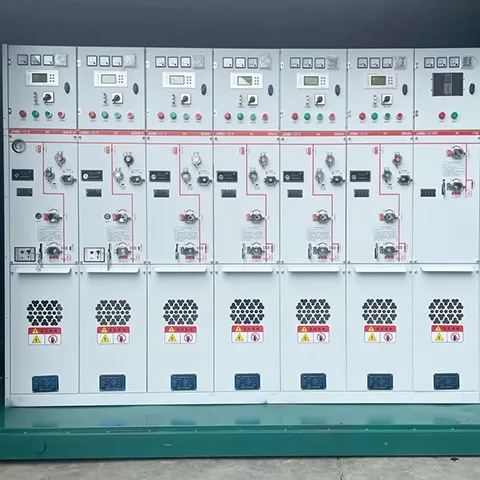

পণ্য শো
