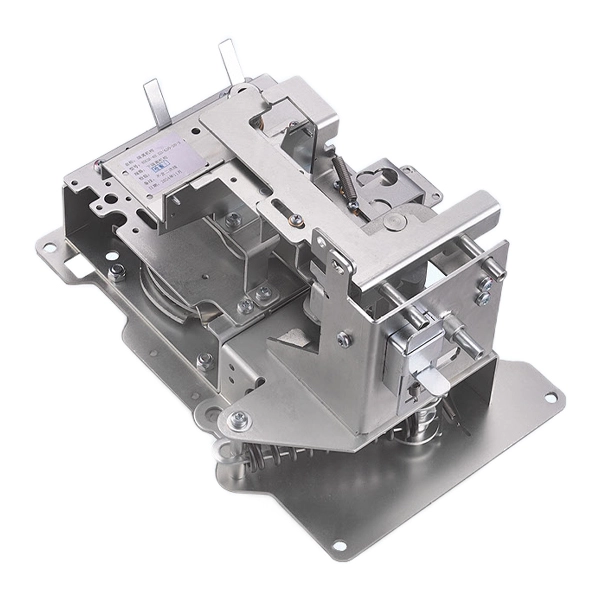

33KV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার অপারেটিং মেকানিজম

KDCM-40.5/630-20-X 33kV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার অপারেটিং মেকানিজম হল 12kV–40.5kV সুইচগিয়ার সিস্টেমের জন্য ডিজাইন করা একটি উচ্চ-নির্ভরযোগ্য অ্যাকচুয়েটর, যার মধ্যে রয়েছে রিং মেইন ইউনিট (RMU), গ্যাস-ইনসুলেটেড সুইচগিয়ার (AirGISA) এবং সুইচগিয়ার।

Cotenele International Trade (Wenzhou) Co., Ltd দ্বারা প্রকৌশলী এবং উত্পাদিত, এই প্রক্রিয়াটি একটি দ্বৈত-বসন্ত সঞ্চিত শক্তি সিস্টেমকে একীভূত করে (ক্লোজিং টেনশন স্প্রিং + ওপেনিং কম্প্রেশন স্প্রিং), দ্রুত, স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য সুইচিং কর্মক্ষমতা নিশ্চিত করে বিদ্যুৎ বিতরণ পরিবেশ যেমন সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি প্রকল্প এবং শিল্প প্রকল্পগুলি।

1.যান্ত্রিক জীবন 10, 000 অপারেশন অতিক্রম

2. স্থিতিশীল অপারেশন অপারেটর গতি স্বাধীন

3. ভ্যাকুয়াম এবং SF₆ সার্কিট ব্রেকার জন্য ডিজাইন করা

4. বায়ু শক্তি, ফটোভোলটাইক, রেলপথ এবং খনির প্রকল্পে প্রমাণিত

পণ্যের মডেল

বাস্তব-বিশ্বের প্রকল্পগুলিতে কেন এই প্রক্রিয়াটি এত গুরুত্বপূর্ণ?

মিডিয়াম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে, অপারেটিং মেকানিজম সরাসরি সার্কিট ব্রেকারের নির্ভরযোগ্যতা নির্ধারণ করে।

আমাদের প্রকল্প অন্তর্ভুক্ত:

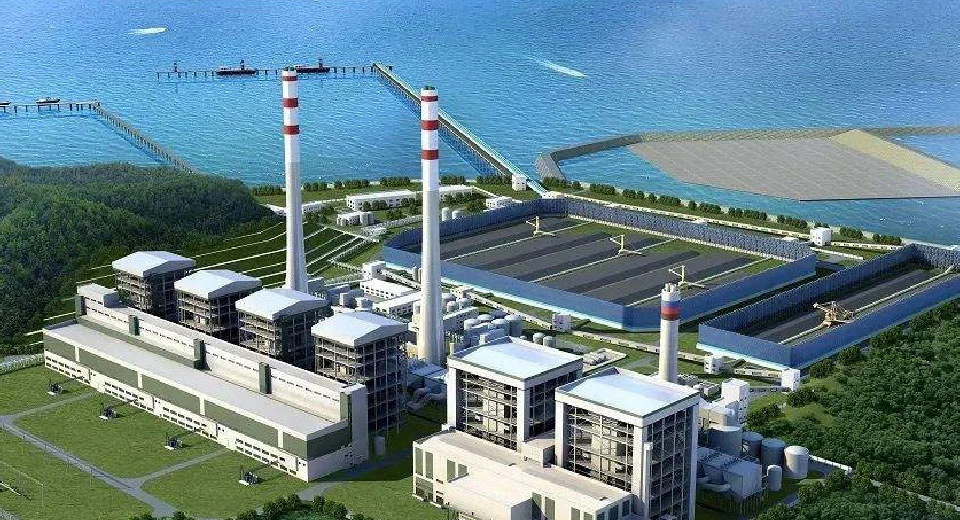

110kV সাবস্টেশন

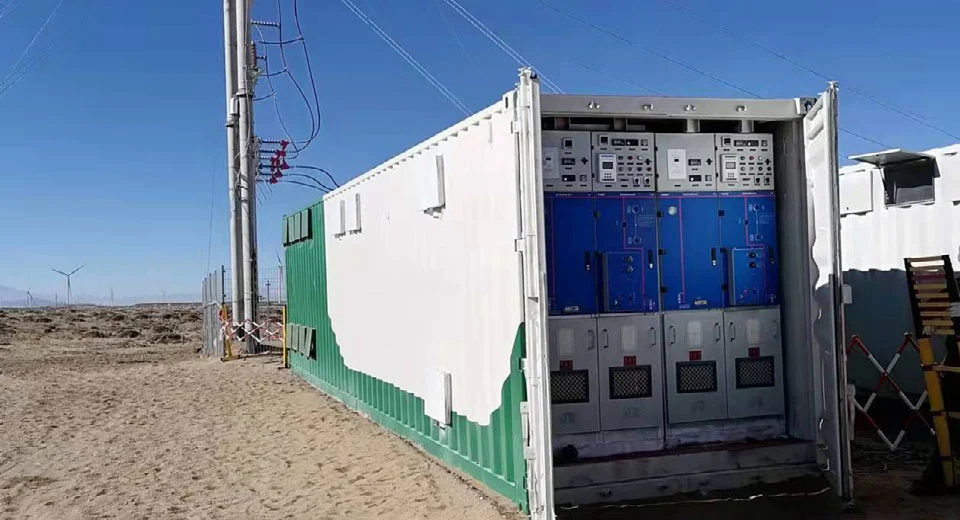

উপকূলীয় বায়ু শক্তি নিয়ন্ত্রণ কেন্দ্র

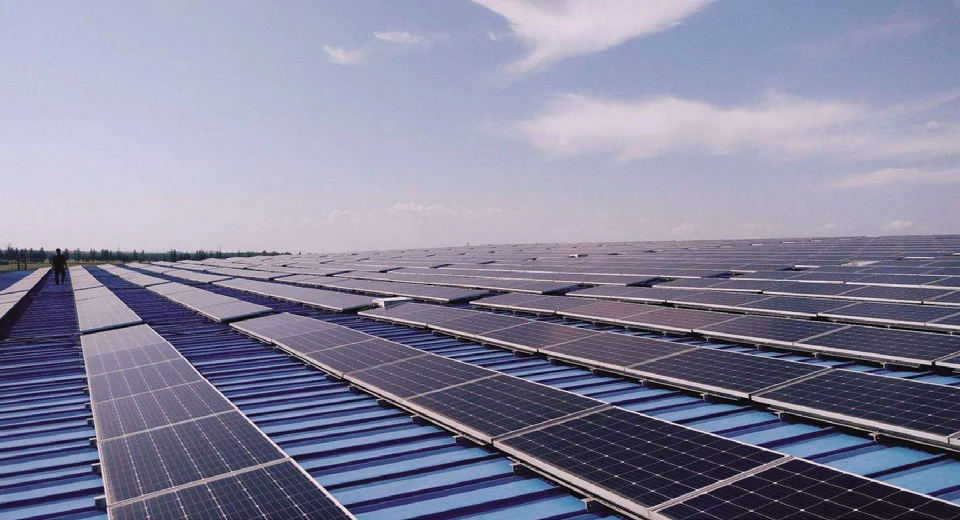

বড় আকারের ফটোভোলটাইক পাওয়ার প্লান্ট (GW-স্তর)

আমাদের অতীত প্রকল্পের অভিজ্ঞতায়, সার্কিট ব্রেকার ব্যর্থতার 70% এর বেশি যান্ত্রিক অস্থিরতা বা অপারেশনাল বিলম্বের সাথে সম্পর্কিত।

অতএব, আমাদের 33kV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার অপারেটিং মেকানিজম নিম্নলিখিত বৈশিষ্ট্যগুলির উপর দৃষ্টি নিবদ্ধ করে:

ধারাবাহিক উচ্চ-গতির প্রতিক্রিয়া

ঘন ঘন স্যুইচিং অপারেশন অধীনে যান্ত্রিক স্থায়িত্ব

ব্যর্থ-নিরাপদ ইন্টারলকিং মেকানিজম ভুল অপারেশন প্রতিরোধ করতে

অপারেটিং নির্দেশাবলী:

প্রক্রিয়াটির সঠিক অপারেশনের সুরক্ষা এবং সরঞ্জামের দীর্ঘায়ু জন্য এটি অত্যন্ত গুরুত্বপূর্ণ। নিম্নলিখিত নির্দেশাবলী ম্যানুয়াল অপারেশন জন্য আদর্শ পদ্ধতি রূপরেখা.

A. শক্তি সঞ্চয় (চার্জিং)

ম্যানুয়াল অপারেশন:মেকানিজমের নীচে ডানদিকে অবস্থিত চার্জিং শ্যাফটে ডেডিকেটেড অপারেটিং হ্যান্ডেল ঢোকান। হ্যান্ডেলটি ঘড়ির কাঁটার দিকে ঘুরান এবং হ্যান্ডেলটি ঘোরান যখন একটি 'ক্লিক' শব্দ শোনা যায় তারপর থামুন। এর মানে শক্তি সঞ্চয় ডিভাইস লক করা আছে। অনুগ্রহ করে নিশ্চিত করুন 'চার্জ/ডিসচার্জ' সূচক একটি 'চার্জ' স্থিতি প্রদর্শন করে।

বৈদ্যুতিক অপারেশন:নিশ্চিত করতে হবে যে সেকেন্ডারি কন্ট্রোল সার্কিট সঠিক এবং প্রথমে চালু আছে। যখন সার্কিট ব্রেকার অ্যাকচুয়েটরে শক্তি সরবরাহ করা হয়, তখন মোটরটি স্বয়ংক্রিয়ভাবে চলবে। চার্জিং সম্পন্ন হওয়ার পরে স্বয়ংক্রিয়ভাবে বন্ধ করুন।

B. ক্লোজিং অপারেশন

ম্যানুয়াল:শক্তভাবে সবুজ পুশ বোতাম টিপুন। ক্লোজিং স্প্রিং তার শক্তি ছেড়ে দেবে, ব্রেকারটিকে বন্ধ অবস্থানে নিয়ে যাবে। "বন্ধ" অবস্থা নিশ্চিত করতে প্রক্রিয়ার যান্ত্রিক সূচকটি পর্যবেক্ষণ করুন।

বৈদ্যুতিক:অপারেটিং অ্যাকুয়েটর বন্ধ ইলেক্ট্রোম্যাগনেটিক কয়েলে বৈদ্যুতিক সংকেত সরবরাহ করবে। ইলেক্ট্রোম্যাগনেটিক পিস্টন লক ফিতে আঘাত করবে, সার্কিট ব্রেকার অ্যাকচুয়েটর রিসেট করবে এবং প্রক্রিয়াটি ম্যানুয়াল অপারেশনের মতোই।

C. ওপেনিং অপারেশন

ম্যানুয়াল:জোর করে লাল বোতাম টিপুন। স্প্রিং খোলার ফলে তার সঞ্চিত শক্তি মুক্তি পাবে, যার ফলে সার্কিট ব্রেকার খোলা অবস্থানে লাফ দেবে।

বৈদ্যুতিক:খোলার (শান্ট ট্রিপ) সোলেনয়েড কয়েলে একটি সংকেত পাঠান। ব্রেকার অবিলম্বে খুলবে।

কমপ্লায়েন্স নোট

একটি আইসোলেটর উপস্থিত থাকলে সমস্ত অপারেশন অবশ্যই ইন্টারলক সিকোয়েন্সের সাথে সম্মতিতে সঞ্চালিত হতে হবে। 33KV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার অপারেটিং মেকানিজম এমন ক্রিয়াকলাপগুলি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে যা বিপজ্জনক সুইচিং কনফিগারেশনের দিকে পরিচালিত করতে পারে। এই সরঞ্জামগুলি GB1984 এবং GB/T1985 সহ আন্তর্জাতিক মান অনুসারে ডিজাইন করা হয়েছে, উচ্চ-ভোল্টেজ এসি নেটওয়ার্কগুলিতে কর্মক্ষমতা এবং নিরাপত্তা সম্মতি নিশ্চিত করে৷

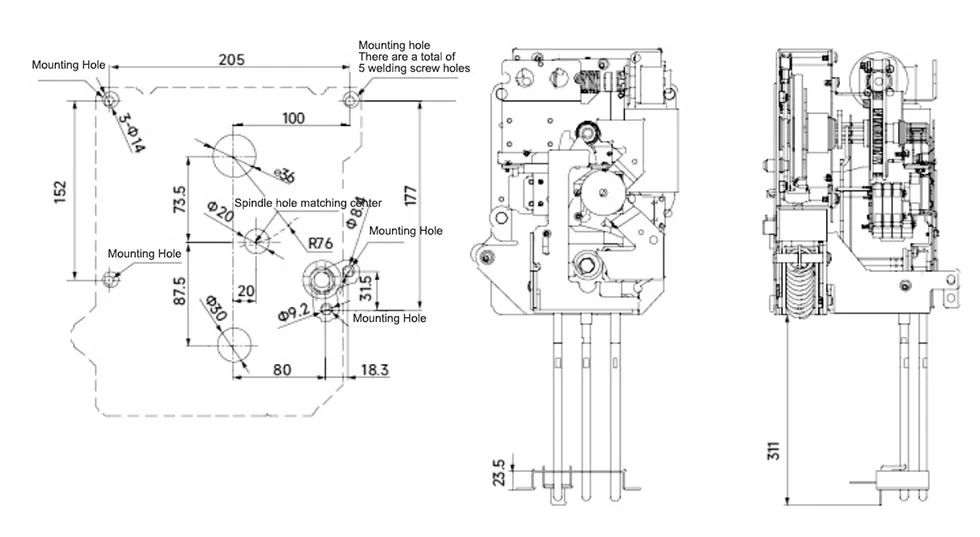

চেহারা এবং মাত্রা

সম্মতি এবং মান

এই অপারেটিং মেকানিজমটি ডিজাইন করা হয়েছে এবং পরীক্ষিত হয়েছে:

GB1984 – এসি হাই ভোল্টেজ সার্কিট ব্রেকার

GB/T1985 – উচ্চ ভোল্টেজ এসি সংযোগ বিচ্ছিন্নকারী

কোম্পানির সার্টিফিকেশনের সাথে মিলিত:

ISO9001 (গুণমান)

ISO14001 (পরিবেশগত)

ISO45001 (পেশাগত স্বাস্থ্য এবং নিরাপত্তা)

অ্যাপ্লিকেশন

ব্যাপকভাবে ব্যবহৃত:

পাওয়ার সাবস্টেশন (10kV–110kV সিস্টেম)

নবায়নযোগ্য শক্তি (বায়ু/সৌর খামার)

রেল ও মেট্রোর বিদ্যুৎ সরবরাহ

পেট্রোকেমিক্যাল উদ্ভিদ

খনি এবং ভারী শিল্প

কেন Cotenele চয়ন?

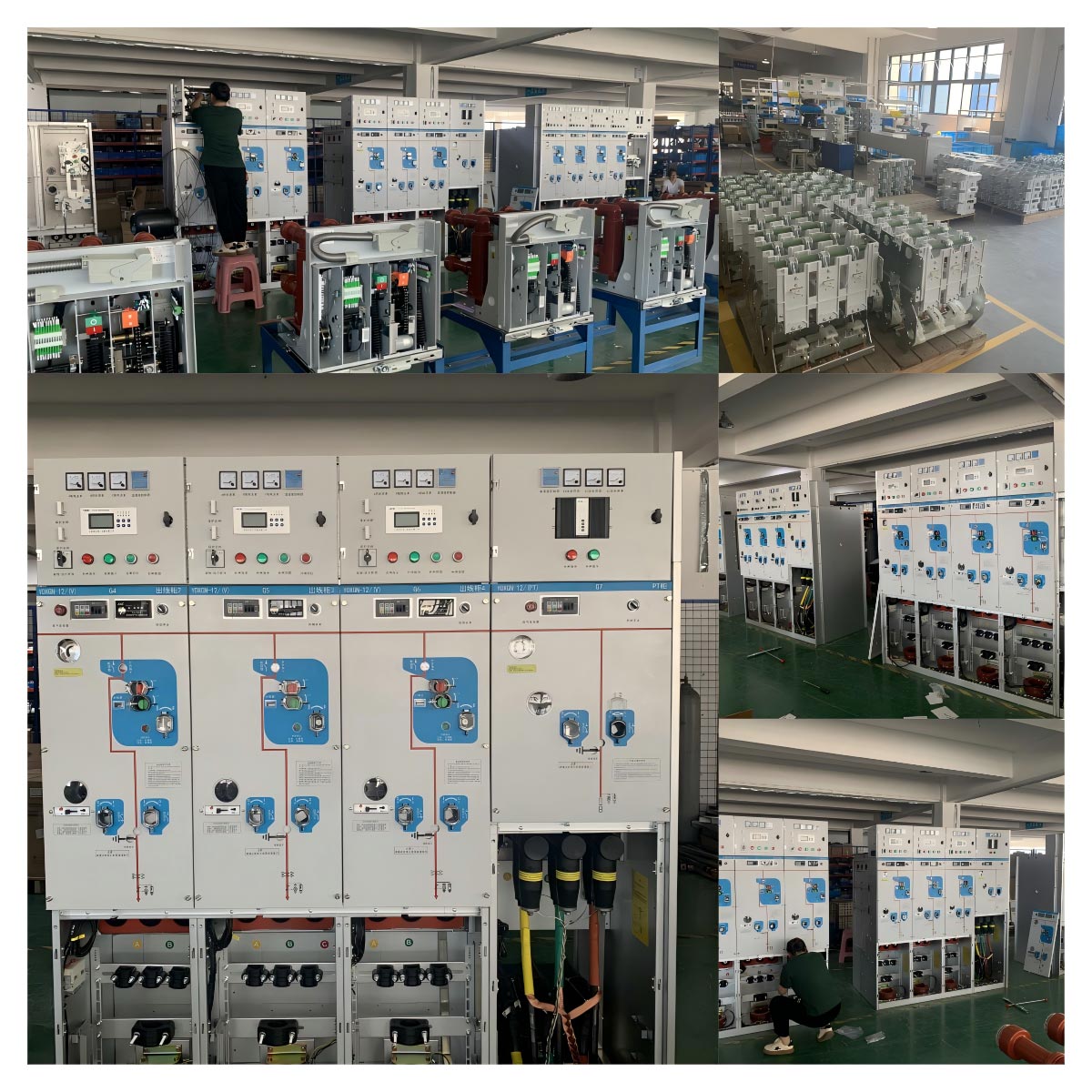

1. বাস্তব উত্পাদন ক্ষমতা

30, 000㎡ উত্পাদন বেস

মূল সুইচগিয়ার উপাদানগুলির জন্য ইন-হাউস R&D

2. প্রমাণিত প্রকৌশল অভিজ্ঞতা

এতে সরবরাহ করা হয়েছে:

বায়ু বিদ্যুৎ প্রকল্প

ফটোভোলটাইক ঘাঁটি (GW-স্কেল)

আন্তর্জাতিক সাবস্টেশন প্রকল্প

3. ক্রমাগত উদ্ভাবন

RHSV মেকানিজম আপগ্রেডের 3 প্রজন্ম

একাধিক পেটেন্ট ডিজাইন

4. সবুজ প্রযুক্তিতে ফোকাস করুন

পরিবেশ বান্ধব সুইচগিয়ার উন্নয়ন

গ্লোবাল লো-কার্বন পাওয়ার সিস্টেমকে সমর্থন করে

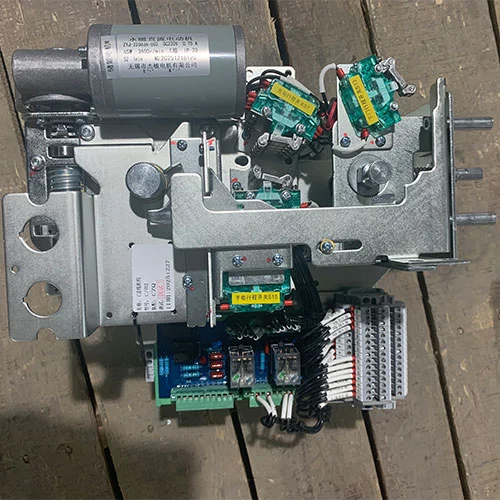

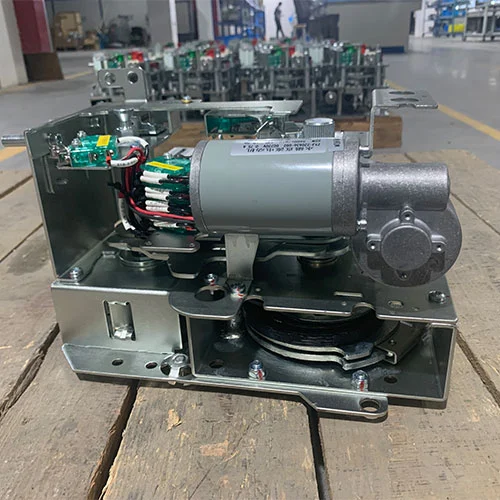

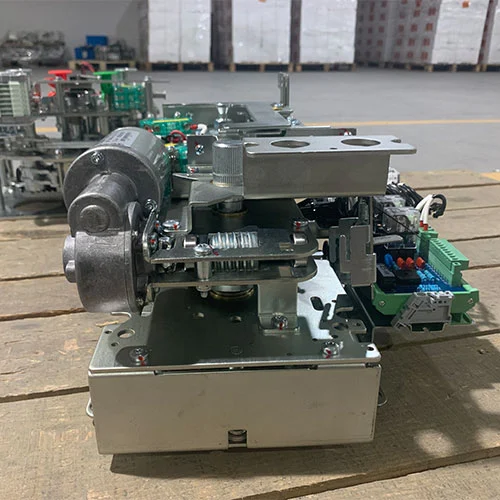

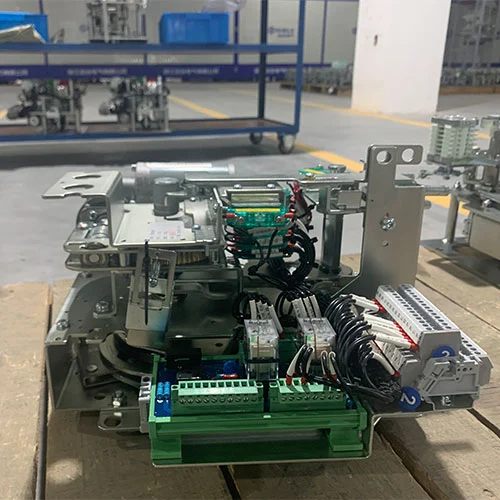

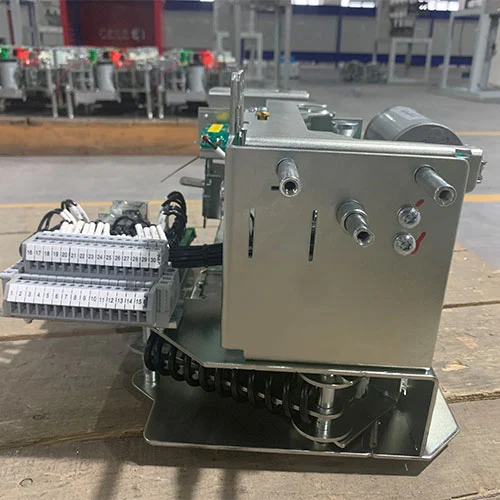

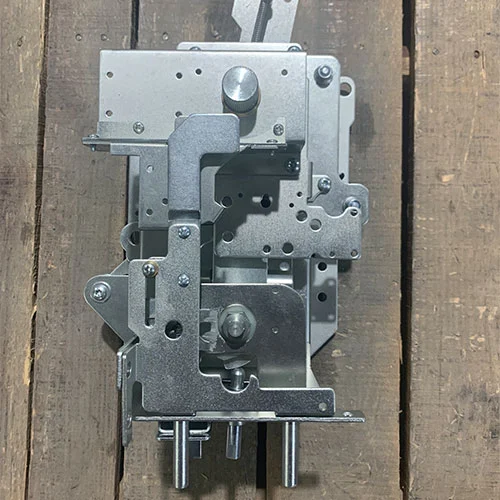

পণ্য প্রদর্শন
