আইসোলেশন মেকানিজম সহ 33KV সার্কিট ব্রেকার মেকানিজম

33KV সার্কিট ব্রেকার মেকানিজম সহ আইসোলেশন মেকানিজম অপারেটিং মেকানিজম এবং একটি ডিসকানেক্টর অপারেটিং মেকানিজম, যা পরিবেশ বান্ধব মাঝারি-ভোল্টেজ সুইচগিয়ারের মূল গঠন করে। নির্ভরযোগ্যতা, রক্ষণাবেক্ষণের দক্ষতা এবং পরিবেশগত নিরাপত্তার জন্য ডিজাইন করা হয়েছে, এই প্রক্রিয়াটি SF₆-এর মতো ক্ষতিকারক গ্রিনহাউস গ্যাস এড়ানোর সময় নিরাপদ ফল্ট বাধা এবং সার্কিট বিচ্ছিন্নতা নিশ্চিত করে।

KDSVM-12/630-20-X সিরিজ সার্কিট ব্রেকার এবং একটি যান্ত্রিকভাবে ইন্টারলকড ডিসকানেক্টরের জন্য একটি স্প্রিং-চালিত সমাধান সরবরাহ করে, যা মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য একটি সম্পূর্ণ এবং নিরাপদ অপারেটিং ক্রম প্রদান করে।

মূল বৈশিষ্ট্য অন্তর্ভুক্ত:

স্প্রিং-চালিত বন্ধ এবং খোলার

ব্রেকার এবং সংযোগ বিচ্ছিন্ন মধ্যে যান্ত্রিক ইন্টারলক

স্বয়ংক্রিয়ভাবে পুনরায় বন্ধ করার ক্ষমতা

ধুলো-প্রুফ, নিরাপত্তা কভার সহ স্প্লিট-বোতামের নকশা

উচ্চ যান্ত্রিক জীবনকাল (>10, 000 অপারেশন)

GB1984-2014 এবং GB/T1985-2023 এর সাথে সম্মতি

পণ্যের মডেল

অপারেটিং মেকানিজমের উপাদান

আমাদের কোম্পানীর 33KV সার্কিট ব্রেকার মেকানিজম আইসোলেশন মেকানিজমের সাথে সূক্ষ্মভাবে ডিজাইন করা হয়েছে, ক্ষেত্র ব্যবহারের সুবিধার সময় নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

1. ভ্যাকুয়াম সার্কিট ব্রেকার অপারেশন মেকানিজম

সার্কিট ব্রেকার বিদ্যুৎ বিভ্রাটের সময়ও তাত্ক্ষণিক স্বাধীন অপারেশন নিশ্চিত করতে যান্ত্রিক বসন্ত শক্তি সঞ্চয়স্থান ব্যবহার করে। এটি একটি ত্রুটির ক্ষেত্রে দ্রুত ট্রিপ করতে পারে এবং আদেশে দ্রুত বন্ধ করতে পারে। একটি ভ্যাকুয়াম আর্ক এক্সটিংগুইশার নিযুক্ত করা আর্কটিকে কার্যকরভাবে নিয়ন্ত্রণ করে, সার্কিটের নিরাপত্তা এবং স্থিতিশীলতা নিশ্চিত করে।

এর মানে হল যে এমনকি জরুরী পরিস্থিতিতে, আপনার পাওয়ার গ্রিড সরঞ্জাম এবং কর্মীরা নির্ভরযোগ্যভাবে সুরক্ষিত।

2. সুইচ অপারেশন মেকানিজম সংযোগ বিচ্ছিন্ন করুন

আমাদের সংযোগ বিচ্ছিন্ন সুইচগুলি ম্যানুয়াল বা বৈদ্যুতিক অপারেশন অফার করে, যা আপনাকে সহজেই একটি দৃশ্যমান বিচ্ছিন্নতা ব্যবধান তৈরি করতে দেয়। যান্ত্রিক ইন্টারলকিং ডিজাইন নিশ্চিত করে যে সার্কিট ব্রেকার সম্পূর্ণরূপে ট্রিপ না হলে সংযোগ বিচ্ছিন্ন সুইচটি পরিচালনা করা যাবে না, এইভাবে ভুল অপারেশনের ফলে সৃষ্ট বিপদগুলি প্রতিরোধ করে।

আমরা গ্রাহকদের নিরাপত্তার উপর অত্যন্ত গুরুত্ব দিই; অতএব, প্রতিটি সংযোগ বিচ্ছিন্ন সুইচ মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে কঠোর পরীক্ষার মধ্য দিয়ে যায়।

আমি কিভাবে সঠিকভাবে অপারেশন করতে পারি?

আমাদের 33KV সার্কিট ব্রেকার মেকানিজম আইসোলেশন মেকানিজম সহ প্রতিটি ধাপে স্বজ্ঞাত এবং নিরাপদ অপারেশন অফার করে। একটি সরবরাহকারী হিসাবে, আমাদের পণ্যগুলি ক্ষেত্রে উদ্বেগ-মুক্ত এবং দক্ষ অপারেশন নিশ্চিত করে।

1. এনার্জি স্টোরেজ অপারেশন

আমাদের সার্কিট ব্রেকার মেকানিজম কন্ট্রোল প্যানেলে একটি নিরাপদ ইনস্টলেশন নিশ্চিত করে একটি বিচ্ছিন্নতা ডিভাইসকে সংহত করে। স্প্রিং চার্জ করার জন্য একটি "ক্লিক" শব্দ শোনা না হওয়া পর্যন্ত অন্তর্ভুক্ত ডেডিকেটেড অপারেটিং হ্যান্ডেলটিকে কেবল ঘোরান; সীমা সুইচ এছাড়াও ট্রিগার করা হবে.

বৈদ্যুতিক অপারেশন ব্যবহার করলে, কেবল পাওয়ার সাপ্লাই সংযোগ করুন। ডিভাইসটি স্বয়ংক্রিয়ভাবে শক্তি সঞ্চয় করবে, এবং একবার মোটর সম্পূর্ণ চার্জ হয়ে গেলে, এটি সংযোগ বিচ্ছিন্ন হয়ে যাবে, তাৎক্ষণিক সার্কিট ব্রেকার বন্ধের জন্য নিরাপদে শক্তি সংরক্ষণ করবে। অপারেশন করার আগে, মনের শান্তির জন্য সমস্ত সহায়ক ওয়্যারিং সঠিকভাবে সংযুক্ত রয়েছে তা নিশ্চিত করুন।

2. ক্লোজিং অপারেশন

ম্যানুয়াল ক্লোজিং: সঞ্চিত শক্তি অবিলম্বে ছেড়ে দিতে সবুজ বোতাম টিপুন, প্রধান সার্কিট বন্ধ করার জন্য সার্কিট ব্রেকারকে চাপ দিন।

ইলেকট্রিক ক্লোজিং: ক্লোজিং সোলেনয়েড কয়েলকে পাওয়ার করার ফলে সঞ্চিত শক্তি অবিলম্বে মুক্তি পায়, যার ফলে সার্কিট ব্রেকার দ্রুত বন্ধ হয়ে যায়। একই সাথে, খোলার স্প্রিং স্বয়ংক্রিয়ভাবে রিচার্জ হয়, এবং একটি অ্যান্টি-মিসঅপারেশন ইন্টারলক কার্যকরভাবে বারবার বন্ধ হওয়া প্রতিরোধ করে, অপারেশনাল নিরাপত্তা নিশ্চিত করে।

3. সার্কিট ব্রেকার অপারেশন

ম্যানুয়াল ট্রিপিং: সঞ্চিত ট্রিপিং শক্তি ছেড়ে দিতে লাল বোতাম টিপুন। সার্কিট ব্রেকার দ্রুত প্রধান সার্কিট সংযোগ বিচ্ছিন্ন করে, সার্কিটের নিরাপত্তা নিশ্চিত করে।

বৈদ্যুতিক ট্রিপিং: ট্রিপিং সোলেনয়েড কয়েলে পাওয়ার সরবরাহ করা হয়। ইলেক্ট্রোম্যাগনেটিক ডিভাইসটি সঞ্চিত শক্তি প্রকাশ করে, যার ফলে সার্কিট ব্রেকার দ্রুত তার পরিচিতিগুলি খুলতে পারে এবং নিরাপদে কারেন্ট বন্ধ করে দেয়।

FAQ

প্রশ্ন 1: ভিসিবিতে বসন্ত-চালিত প্রক্রিয়াটির নির্ভরযোগ্যতা কীভাবে বাড়ানো যায়?

A1: বসন্ত-চালিত নকশা যান্ত্রিকভাবে শক্তি সঞ্চয় করে, যা নিশ্চিত করতে পারে যে ভ্যাকুয়াম সার্কিট ব্রেকার কোনো বাহ্যিক শক্তির প্রয়োজন ছাড়াই ট্রিপ করতে পারে। এই অপারেটিং প্রক্রিয়া অত্যন্ত দ্রুত কাজ করতে পারে, যখন ত্রুটি ঘটেছে তখন নির্ভরযোগ্য। জলবাহী বা বায়ুসংক্রান্ত সিস্টেমের সাথে চলমান অংশগুলির পার্থক্য কম এবং তরল পুনরায় পূরণের প্রয়োজন নেই এবং যান্ত্রিক সহনশীলতা খুব বেশি এবং ন্যূনতম রক্ষণাবেক্ষণ।

প্রশ্ন 2: সার্কিট লাইভ থাকাকালীন কি সংযোগ বিচ্ছিন্ন করার প্রক্রিয়াটি চালানো যেতে পারে?

A2: না, একেবারে পারে না। অপারেশন মেকানিজম কম্বিনেশনের সবচেয়ে গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য হল মেকানিকাল ইন্টারলক। ভ্যাকুয়াম সার্কিট ব্রেকার সম্পূর্ণরূপে খোলা না থাকলে সংযোগ বিচ্ছিন্ন করার প্রক্রিয়াটি শারীরিকভাবে পরিচালিত হওয়া থেকে অবরুদ্ধ। এই ইন্টারলক ফাংশন মেকানিজম লোডের অধীনে সংযোগ বিচ্ছিন্ন করার যে কোনও প্রচেষ্টাকে বাধা দেয়, যা অপারেটিং কর্মীর নিরাপত্তাকে নিন্দা করতে পারে।

প্রশ্ন 3: 33KV সার্কিট ব্রেকার মেকানিজম উইথ আইসোলেশন মেকানিজম কী মান মেনে চলে?

A3: এই প্রক্রিয়াগুলি উচ্চ-ভোল্টেজ সরঞ্জামগুলির জন্য আন্তর্জাতিক মান পূরণের জন্য ডিজাইন এবং পরীক্ষা করা হয়েছে। এতে সাধারণত GB1984 এবং GB/T 1985-এর মতো মান অন্তর্ভুক্ত থাকে, যেগুলি বৃহত্তর IEC স্পেসিফিকেশনের সাথে সারিবদ্ধ, নিরাপত্তা, কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

প্রশ্ন 4: নিয়ন্ত্রণ শক্তি হারিয়ে গেলে ভ্যাকুয়াম সার্কিট ব্রেকার কি চালানো যেতে পারে?

A4: হ্যাঁ, কারণ। বসন্ত অপারেটিং সম্পূর্ণ ম্যানুয়াল অপারেশন হতে পারে। স্প্রিংগুলি একটি হ্যান্ডেল ব্যবহার করে ম্যানুয়ালি চার্জ করা যেতে পারে এবং ভ্যাকুয়াম সার্কিট ব্রেকার ম্যানুয়াল বোতামগুলি দ্বারা খোলা বা বন্ধ করা যেতে পারে। সংযোগ বিচ্ছিন্ন সুইচ নিজেও চালানো যেতে পারে। যা ইনস্টলেশন, রক্ষণাবেক্ষণ বা পাওয়ার বিভ্রাটের পরিস্থিতির প্রয়োজন হলে কার্যকারিতা নিশ্চিত করতে পারে।

প্রশ্ন 5: কিভাবে VCB প্রক্রিয়া এবং সংযোগ বিচ্ছিন্ন করার প্রক্রিয়া সুইচগিয়ারে একত্রিত হয়?

A5: তারা একটি সমন্বিত সমাবেশ হিসাবে ডিজাইন করা হয়েছে. VCB অপারেটিং মেকানিজম ভ্যাকুয়াম ইন্টারপ্টার অপারেট করার জন্য মাউন্ট করা হয়, এবং ডিসকানেক্টর মেকানিজম তার আইসোলেশন প্যানেলে মাউন্ট করা হয়। এগুলি একটি যান্ত্রিক ইন্টারলকিং সিস্টেমের মাধ্যমে সংযুক্ত থাকে, প্রায়শই রড এবং ল্যাচ ব্যবহার করে, যা সঠিক অপারেটিং সিকোয়েন্স প্রয়োগ করে যা সংযোগ বিচ্ছিন্ন করার আগে, সরাসরি হার্ডওয়্যারের মধ্যে, সুরক্ষা প্রদান করার আগে ব্রেকারটি খুলতে হবে।

শিপিং ফটো

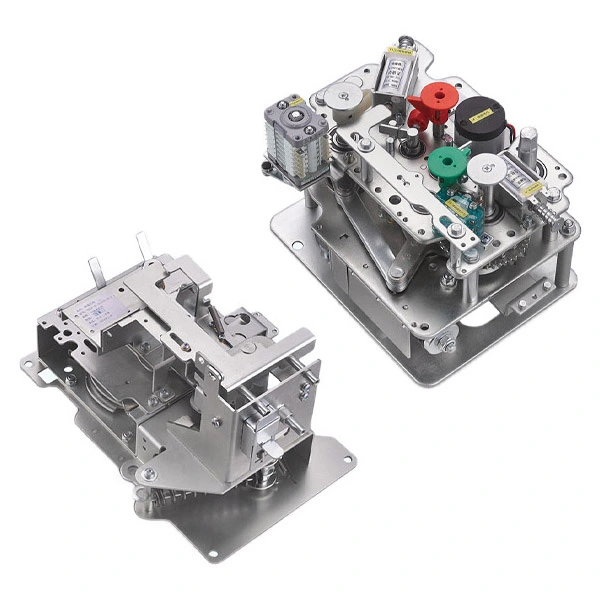

পণ্য প্রদর্শন
