22KV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার আইসোলেশন মেকানিজম

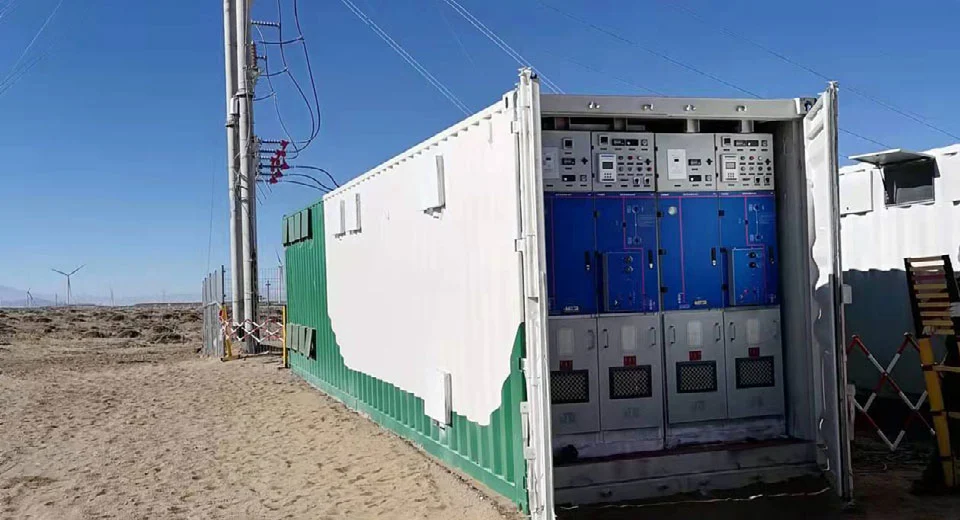

রিং মেইন ইউনিট (আরএমইউ) আধুনিক মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের একটি গুরুত্বপূর্ণ উপাদান, যা নিরবচ্ছিন্ন এবং নিরাপদ বিদ্যুৎ সরবরাহ নিশ্চিত করে। আরএমইউ-এর কেন্দ্রস্থলে রয়েছে অপারেটিং মেকানিজম, যা সুইচিং ডিভাইসগুলিকে নিয়ন্ত্রণ করে, বিশেষ করে ইনকামিং ফিডারের জন্য - প্রধান পয়েন্ট যেখানে বিদ্যুৎ ইউনিটে প্রবেশ করে।

Cotenele-এর 22KV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার আইসোলেশন মেকানিজম উচ্চ নির্ভুলতা, স্থায়িত্ব এবং নিরাপত্তার জন্য তৈরি করা হয়েছে। এটি ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন মোড উভয়ই সমর্থন করে, অনিরাপদ অপারেশন প্রতিরোধে উন্নত ইন্টারলক বৈশিষ্ট্যযুক্ত করে এবং শিল্প, রেলওয়ে, পৌরসভা এবং নবায়নযোগ্য শক্তি প্রকল্পগুলিতে ব্যবহৃত গ্যাস-অন্তরক সুইচগিয়ার (GIS), পরিবেশ-বান্ধব সুইচগিয়ার এবং বায়ু-নিরোধক সুইচগিয়ারের সাথে নির্বিঘ্নে সংহত করে।

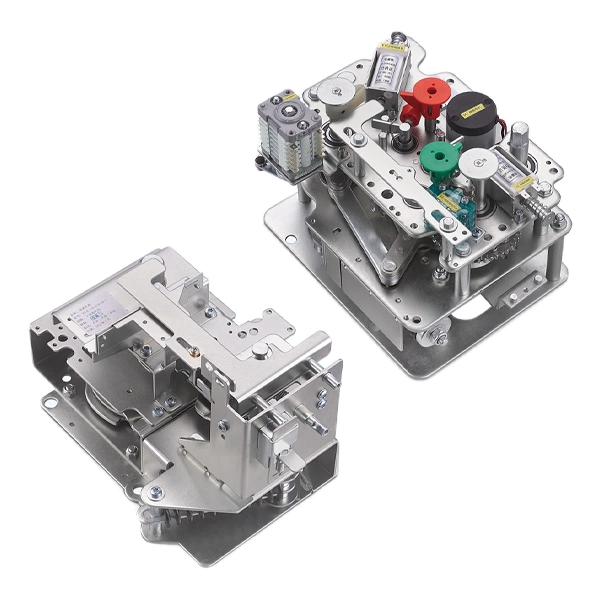

মডেল

সার্কিট ব্রেকার মেকানিজম কি?

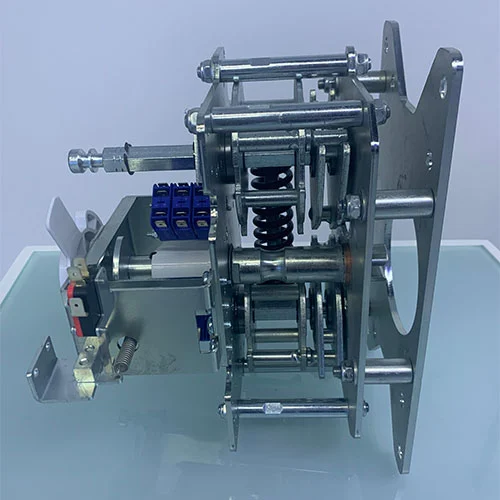

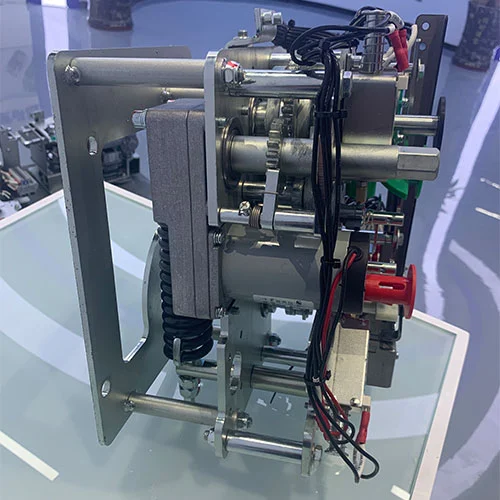

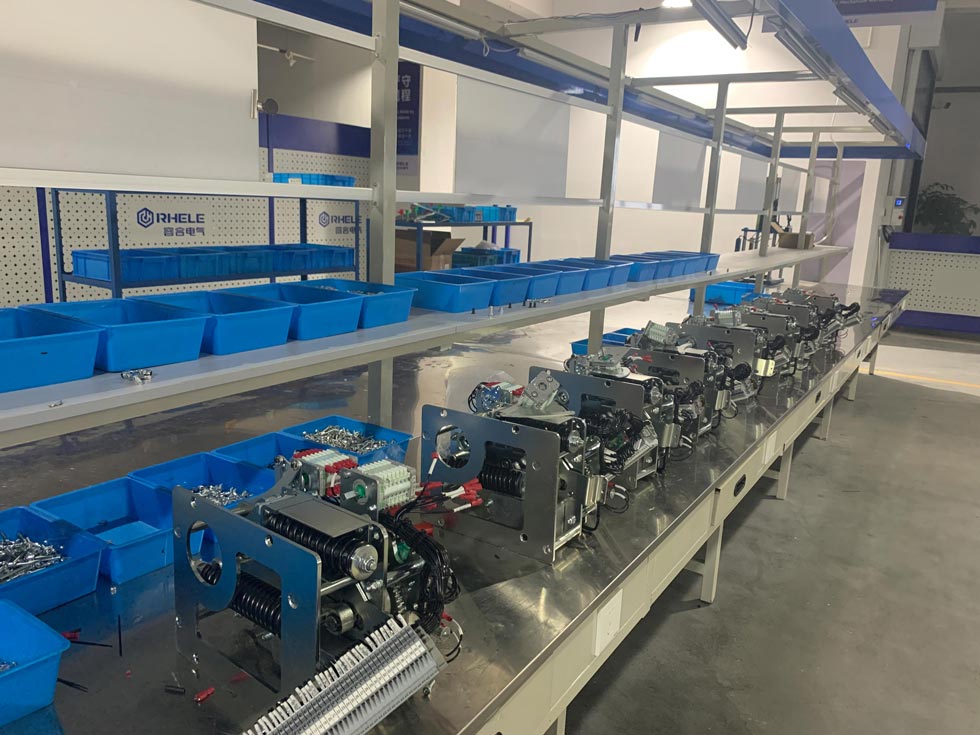

22KV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার আইসোলেশন মেকানিজম হল RMU এর সুইচিং ক্ষমতার কেন্দ্রবিন্দু। এটি একটি পূর্ব-সঞ্চিত শক্তি ডিভাইস যা স্বাভাবিক লোড অবস্থা এবং ত্রুটি উভয় অবস্থার অধীনে বৈদ্যুতিক প্রবাহ তৈরি এবং ভাঙ্গার ভারী দায়িত্ব সম্পাদন করার জন্য ডিজাইন করা হয়েছে। বর্ণিত প্রক্রিয়াটি তার অপারেশনের জন্য একটি স্বতন্ত্র দ্বৈত-স্প্রিং সিস্টেম ব্যবহার করে:

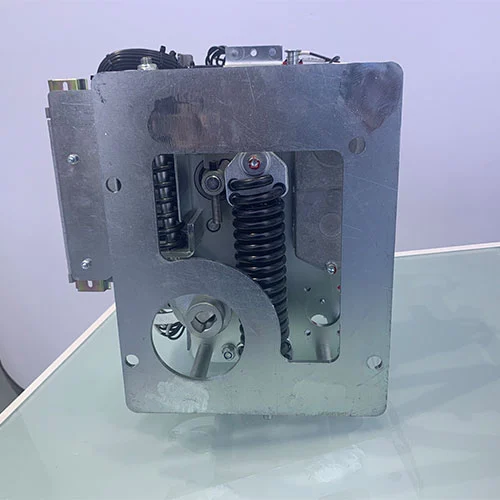

ক্লোজিং মেকানিজম:সমাপ্তি কর্ম একটি টান বসন্ত দ্বারা চালিত হয়. চার্জিং প্রক্রিয়া চলাকালীন, এই বসন্ত প্রসারিত করা হবে। একবার কমান্ড প্রাপ্ত হলে, স্প্রিংটি তার কেন্দ্র বিন্দুর বাইরে ছেড়ে দেওয়া হবে, দ্রুত সংকোচন করে চলমান যোগাযোগ বিন্দুটিকে ঘনিষ্ঠ যোগাযোগে ঠেলে দেবে। এই 'সুপার সেন্টার' ক্রিয়াটি অপারেটরের অপারেটিং গতি দ্বারা প্রভাবিত না হয়ে দ্রুত এবং স্থিতিশীল বন্ধের গতি নিশ্চিত করে।

খোলার প্রক্রিয়া:বিপরীতভাবে, খোলার (বা ট্রিপিং) ক্রিয়া একটি কম্প্রেশন স্প্রিং দ্বারা চালিত হয়। সার্কিট ব্রেকার বন্ধ হয়ে গেলে, এটি একই সাথে স্প্রিংকে সংকুচিত করে এবং ছেড়ে দেয়, পরে সার্কিটটি কেটে ফেলার জন্য প্রয়োজনীয় শক্তি সঞ্চয় করে। যখন ট্রিপ সিগন্যাল পাঠানো হয়, তখন স্প্রিং ছেড়ে দেওয়া হবে, যার ফলে যোগাযোগগুলি উচ্চ গতিতে আলাদা হয়ে যাবে, যার ফলে নিরাপদে চাপটি নির্বাপিত হবে।

এই নকশাটি অন্তর্নিহিতভাবে পুনরায় বন্ধ করার ফাংশনগুলিকে সমর্থন করে - ক্ষণস্থায়ী ত্রুটি পরিচালনার জন্য একটি গুরুত্বপূর্ণ বৈশিষ্ট্য - এবং একটি উল্লেখযোগ্য যান্ত্রিক জীবন নিয়ে গর্ব করে, প্রায়শই 10,000 ক্রিয়াকলাপ অতিক্রম করে, যা এর নির্ভরযোগ্যতাকে আন্ডারস্কোর করে।

একটি বিচ্ছিন্নতা প্রক্রিয়া কি?

যখন সার্কিট ব্রেকার কারেন্টকে বাধা দেয়, তখন বিচ্ছিন্নতা প্রক্রিয়া (বা সংযোগ বিচ্ছিন্ন) রক্ষণাবেক্ষণের সময় নিরাপত্তার জন্য সার্কিটে একটি দৃশ্যমান এবং যাচাইযোগ্য ফাঁক প্রদান করে। RMU সুইচগিয়ারে, আইসোলেশন মেকানিজম সার্কিট ব্রেকার মেকানিজমের সাথে একসাথে কাজ করে। অপারেশনের অনিরাপদ ক্রম রোধ করতে এই দুটি অপারেশন প্রক্রিয়া যান্ত্রিকভাবে পরস্পর সংযুক্ত থাকে। সাধারণত, ইন্টারলক সিস্টেম নিশ্চিত করে যে আইসোলেটরটি লোডের অধীনে খোলা যাবে না বা আইসোলেটর সঠিক অবস্থানে না থাকলে সার্কিট ব্রেকার বন্ধ করা যাবে না। একত্রিত হলে, এই সমাবেশটি কর্মক্ষম নিরাপত্তার নিশ্চয়তা দেয়, প্রকৃতপক্ষে সার্কিটটিকে উৎস থেকে পৃথক করে কর্মীদের রক্ষা করার জন্য নিচের দিকে কাজ করে।

আমাদের পণ্য বৈশিষ্ট্য কি?

এই অপারেটিং মেকানিজমের একটি উল্লেখযোগ্য বৈশিষ্ট্য হল এর স্প্লিট-বোতাম ডিজাইন। অনেক শিল্প পরিবেশে, ধুলো এবং দুর্ঘটনাজনিত অপারেশন প্রাথমিক উদ্বেগ। এটি প্রশমিত করার জন্য, নিয়ন্ত্রণ ইন্টারফেসটি আলাদা করা হয়েছে:

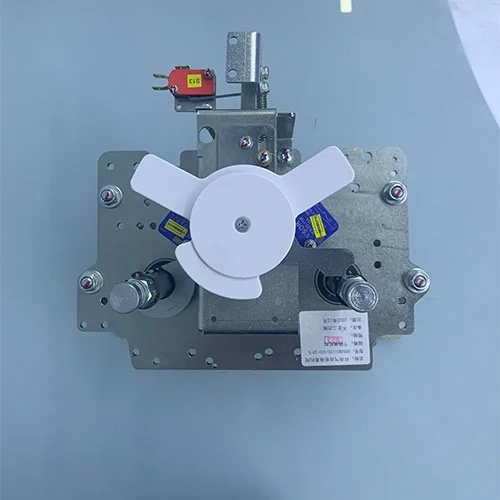

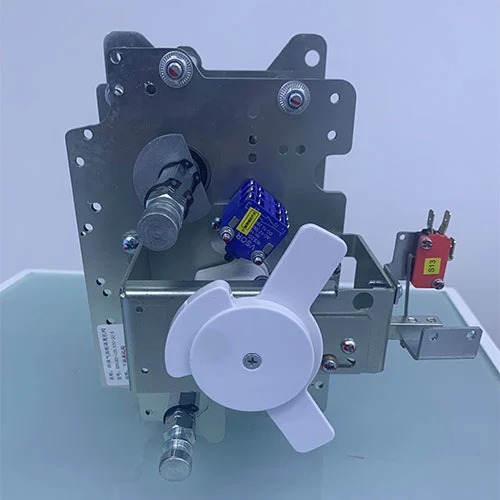

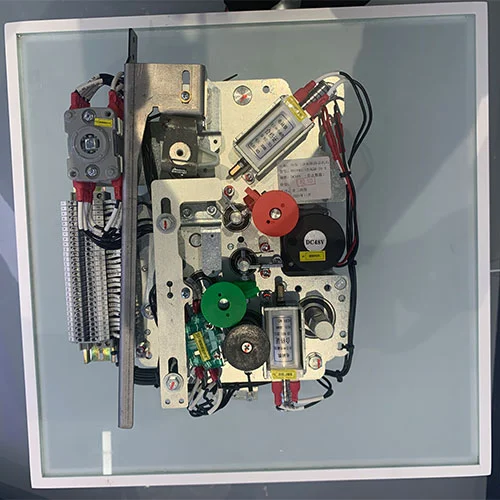

প্রকৃত যান্ত্রিক পুশবাটনগুলি মেকানিজম হাউজিং এর উপরই অবস্থিত।

সম্প্রসারণ অপারেশন বোতামটি RMU কেসিংয়ের বাহ্যিক প্যানেলে ইনস্টল করা আছে এবং এটি একটি ডাস্ট-প্রুফ এবং মিসঅপারেশন প্রুফ কভার দিয়ে সজ্জিত। এই পরিস্থিতির জন্য, অপারেটররা সংবেদনশীল অভ্যন্তরীণ উপাদানগুলিকে দূষণকারীর কাছে প্রকাশ না করে বাইরে থেকে ডিভাইসের সাথে ইন্টারঅ্যাক্ট করতে পারে, যখন প্রতিরক্ষামূলক কভার দুর্ঘটনাজনিত যোগাযোগ রোধ করে এবং ডিভাইসের অপারেশন ট্রিগার করে।

অপারেশন নির্দেশাবলী

22KV মিডিয়াম ভোল্টেজ সার্কিট ব্রেকার আইসোলেশন মেকানিজম ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন সমর্থন করে, তাই তারা ইনস্টলেশন, পরীক্ষা এবং স্বাভাবিক পরিষেবার জন্য নমনীয়।

A. চার্জিং (শক্তি সঞ্চয়)

ম্যানুয়াল চার্জিং:প্রক্রিয়াটির নীচের ডানদিকে অবস্থিত চার্জিং সকেটে নির্দিষ্ট অপারেটিং হ্যান্ডেলটি ঢোকান। যখন অপারেটর হ্যান্ডেল ঘড়ির কাঁটার দিকে ঘোরায় যতক্ষণ না একটি শ্রবণযোগ্য "ক্লিক" শোনা যায়। এটি ইঙ্গিত দেয় যে ক্লোজিং স্প্রিংটি সম্পূর্ণরূপে চার্জ করা হয়েছে এবং যান্ত্রিক সূচকটি সঞ্চিত শক্তির স্থিতি নিশ্চিত করে।

বৈদ্যুতিক চার্জিং:যখন অক্জিলিয়ারী শক্তি ইউনিটে সরবরাহ করা হয়, তখন অভ্যন্তরীণ মোটর স্বয়ংক্রিয়ভাবে সক্রিয় হয়। এটি স্প্রিং চার্জ করার প্রক্রিয়া চালায়। একবার চার্জিং সম্পূর্ণ হলে, একটি মাইক্রোসুইচ মোটর সরবরাহ বন্ধ করে দেয়, শক্তিকে ক্লোজিং কমান্ডের জন্য প্রস্তুত রাখে। বৈদ্যুতিক ক্রিয়াকলাপের উপর নির্ভর করার আগে সেকেন্ডারি ওয়্যারিং সঠিক কিনা তা যাচাই করা গুরুত্বপূর্ণ।

B. ক্লোজিং অপারেশন

ম্যানুয়াল ক্লোজিং:অপারেটর সবুজ বোতাম টিপুন, এই ক্রিয়াটি অবিলম্বে চার্জযুক্ত ক্লোজিং স্প্রিং প্রকাশ করবে, সার্কিট ব্রেকারকে মূল সার্কিট বন্ধ করতে চালিত করবে।

বৈদ্যুতিক বন্ধ:যখন ক্লোজিং সোলেনয়েড কয়েল সোলেনয়েড হয়। সোলেনয়েড প্লাঞ্জার নড়াচড়া করবে, যান্ত্রিকভাবে স্প্রিং ল্যাচটি ছেড়ে দেবে। যখন সঞ্চিত শক্তি মুক্তি পায়, তখন সার্কিট ব্রেকার বন্ধ করুন। বন্ধ করার পরে, প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে খোলার স্প্রিংকে পুনরায় সংকুচিত করবে (পরবর্তী ট্রিপের জন্য শক্তি সঞ্চয় করবে) এবং ব্রেকারটি ইতিমধ্যে বন্ধ থাকা অবস্থায় দ্বিতীয় ক্লোজিং কমান্ড প্রতিরোধ করতে ইন্টারলকগুলি সক্রিয় করবে।

C. ওপেনিং অপারেশন

ম্যানুয়াল খোলা:লাল বোতাম টিপুন। এটি পূর্বে সংকুচিত খোলার স্প্রিং ছেড়ে দেয়, যার ফলে ব্রেকারটি ট্রিপ করে এবং বর্তমান প্রবাহে বাধা দেয়।

বৈদ্যুতিক খোলা:শান্ট ট্রিপ (খোলার) কুণ্ডলীকে শক্তি দিন। চৌম্বকীয় বল প্রারম্ভিক স্প্রিং ল্যাচকে রিলিজ করে, যা বসন্তকে প্রসারিত করতে এবং যোগাযোগগুলিকে তাত্ক্ষণিকভাবে আলাদা করতে দেয়।

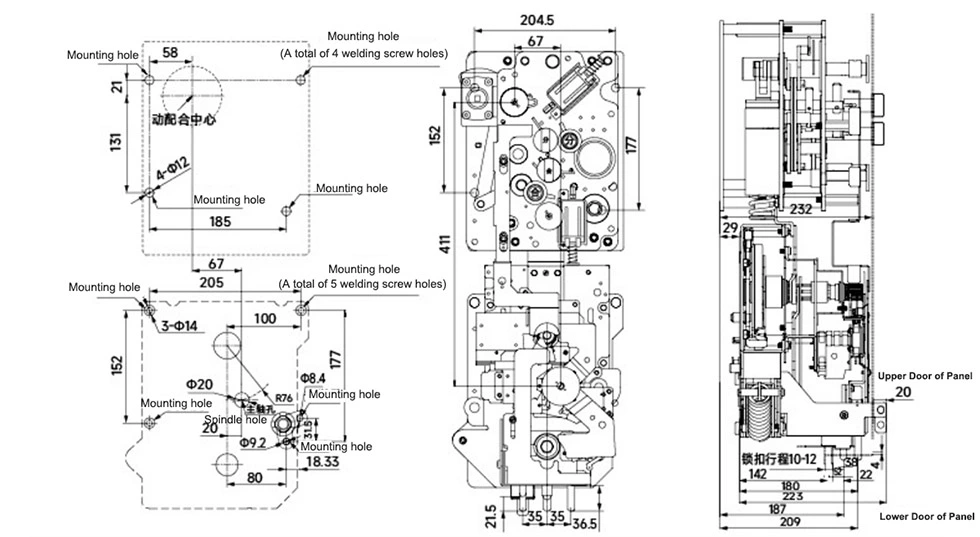

চেহারা এবং মাত্রা
