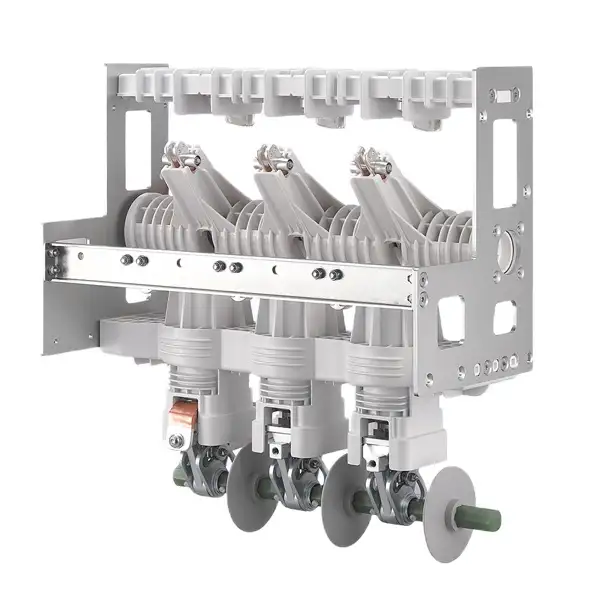

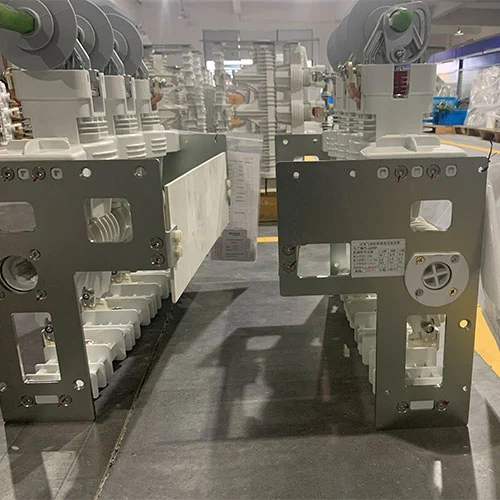

আইসোলেটর সুইচ সহ 11KV MV ভ্যাকুয়াম সার্কিট ব্রেকার
আইসোলেটর সুইচ সহ Cotenele-এর KDSV-12D/630-20-S 11kV MV ভ্যাকুয়াম সার্কিট ব্রেকার হল মাঝারি-ভোল্টেজ সুইচগিয়ারের জন্য একটি চীন-নির্মিত, কারখানা-প্রত্যক্ষ সমাধান। শিল্প, রেলওয়ে, মেট্রো এবং পেট্রোকেমিক্যাল প্রকল্পের জন্য আদর্শ, এই রক্ষণাবেক্ষণ-মুক্ত, তেল-মুক্ত ডিভাইসটি উচ্চ নিরাপত্তা, দীর্ঘ পরিষেবা জীবন এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
প্রধান সার্কিটের স্বল্প-সময় সহ্য কারেন্ট 20kA (4s) এবং 25kA প্রয়োজনীয়তা (3s), ভ্যাকুয়াম সার্কিট ব্রেকারের যান্ত্রিক জীবনকাল 10000 বারের বেশি, এবং বিচ্ছিন্ন সুইচের যান্ত্রিক জীবনকাল 3000 বারের বেশি। স্বল্প-মেয়াদী কারেন্ট সহ্য করে 4s এবং গ্রাউন্ডের 40 কেএ (4s) কারেন্ট সহ্য করে। যান্ত্রিক জীবন 3000 বার।
আইসোলেটর সুইচ সহ KDSV-12D/630-20-S টাইপ 11KV MV ভ্যাকুয়াম সার্কিট ব্রেকার সাধারণত মাঝারি-ভোল্টেজ পাওয়ার বিতরণ এবং নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়। আইসোলেটরের সাথে ভ্যাকুয়াম সার্কিট ব্রেকারের এই সংমিশ্রণটি ডিসকানেক্টর দ্বারা প্রদত্ত একটি দৃশ্যমান বিচ্ছিন্নতা ফাঁকের গুরুত্বপূর্ণ সুরক্ষা ফাংশনের সাথে উচ্চতর আর্ক-নিভানোর ক্ষমতা এবং ভ্যাকুয়াম ইন্টারপ্টারগুলির প্রায় বিনামূল্যে রক্ষণাবেক্ষণকে ব্যবহার করেছে।
এই ভ্যাকুয়াম সার্কিট ব্রেকারটি প্রায়শই 3kV থেকে 40.5kV, 50/60Hz থ্রি-ফেজ এসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ইনডোর ইনস্টলেশনের জন্য ব্যবহৃত হয়, এই ইলেট্রিকাল ডিভাইসটি আধুনিক সুইচগিয়ারে খুবই গুরুত্বপূর্ণ, যা অপারেশনাল নিরাপত্তা, সিস্টেম নির্ভরযোগ্যতা এবং দক্ষ পাওয়ার ম্যানেজমেন্ট নিশ্চিত করতে পারে অ্যাপ্লিকেশনগুলিতে ঘন ঘন এবং প্রধান-অন্তহীন তেলের চাহিদা, উচ্চ-অন্তিম তেলের চাহিদা। সরঞ্জাম

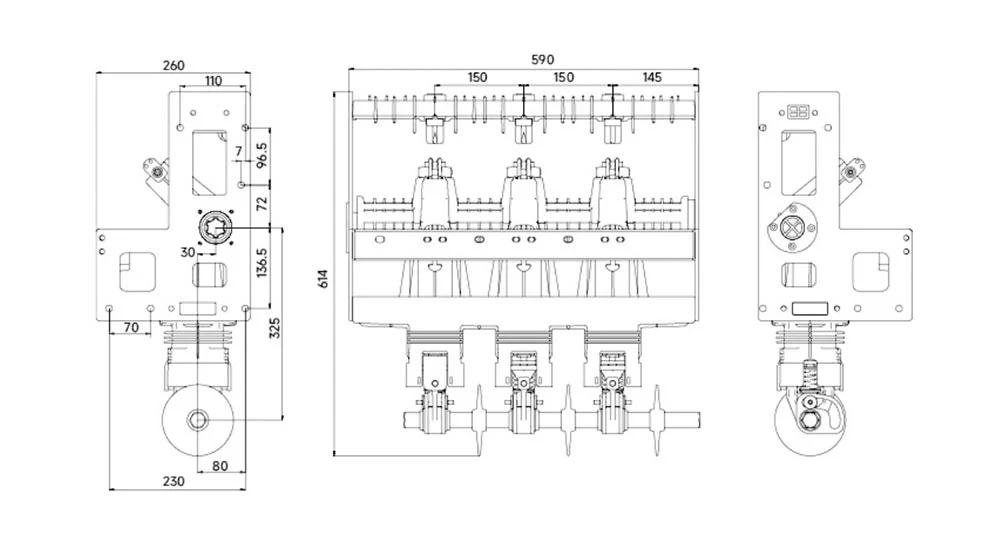

চেহারা এবং মাত্রা
মডেল এবং অর্থ
| কেডি | S | V | 12 | D | 630 | 20 | s |
| কোম্পানি কোড |
পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার |
ভ্যাকুয়াম সার্উইট ব্রেকার + সংযোগ বিচ্ছিন্নকারী |
রেট ভোল্টেজ |
আর্থিং টাইপ | রেট বর্তমান |
রেট স্বল্প সময়ের বর্তমান সহ্য করা | আপার আলাদা করা |
ভ্যাকুয়াম সার্কিট ব্রেকার কি?
আইসোলেটর সুইচ সহ 11KV এমভি ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি উন্নত বৈদ্যুতিক সুইচিং ডিভাইস যা একটি ভ্যাকুয়াম চেম্বারের ভিতরে পরিচিতিগুলিকে আলাদা করে কারেন্টকে বাধা দেয়, যাকে ভ্যাকুয়াম ইন্টারপ্টারও বলা হয়। ভ্যাকুয়ামটি আর্ক-নিভানোর মাধ্যম এবং নিরোধক মাধ্যম হিসাবে কাজ করে, নিরাপদ, নির্ভরযোগ্য এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন নিশ্চিত করে।
একটি VCB এর নকশা তিনটি অপরিহার্য সাবসিস্টেমের উপর নির্ভর করে:
1. ভ্যাকুয়াম ইন্টারপ্টার
অন্তরক খাম:সিরামিক বা কাচের আবরণ ভিতরে উচ্চ শূন্যতা বজায় রাখে।
পরিচিতি:বিশেষায়িত তামার সংকর ধাতু দিয়ে তৈরি, প্রায়শই একটি অনুদৈর্ঘ্য চৌম্বক ক্ষেত্র তৈরি করে যা চাপকে স্থিতিশীল এবং ছড়িয়ে দেয়, কর্মক্ষমতা বাড়ায়।
শিল্ডিং সিস্টেম:ধাতব ঢালগুলি অন্তরক খামকে বাষ্প জমা থেকে রক্ষা করে এবং একটি অভিন্ন বৈদ্যুতিক ক্ষেত্র বজায় রাখে।
2.অপারেটিং মেকানিজম
যোগাযোগ খোলা এবং বন্ধ করার শক্তি প্রদান করে।
সাধারণ প্রকার:বসন্ত-চালিত সিস্টেম (ম্যানুয়াল বা মোটর-চার্জড) এবং ইলেক্ট্রোম্যাগনেটিক সোলেনয়েড, দ্রুত, নির্ভরযোগ্য সুইচিং সক্ষম করে।
3. ফ্রেম এবং অন্তরণ সমর্থন
ইন্টারপ্টার এবং মেকানিজম নিরাপদে রাখে।
বাহ্যিক সংযোগের জন্য প্রধান ফ্রেম, নিরোধক এবং টার্মিনাল অন্তর্ভুক্ত।
একটি কমপ্যাক্ট, স্থিতিশীল, এবং যান্ত্রিকভাবে শক্তিশালী সমাবেশ নিশ্চিত করে।
মূল সুবিধা
1. সহজ ইনস্টলেশনের জন্য কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন।
2. প্রয়োজন ন্যূনতম রক্ষণাবেক্ষণ সঙ্গে উচ্চ স্থায়িত্ব.
3. কর্মক্ষমতা অবনতি ছাড়াই পুনরাবৃত্তি অপারেশন.
4. মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন, শিল্প ব্যবস্থা এবং পরিবেশগতভাবে সংবেদনশীল সাইটগুলির জন্য উপযুক্ত।
প্রযুক্তিগত পরামিতি
| এসএন | বিষয়বস্তু | ইউনিট | প্রযুক্তিগত পোরামিটার |
| 1 | প্রধান সার্কিট প্রতিরোধ | uΩ | ≤60 |
| 2 | ভ্রমণ ওভার | মিমি | 2-3 |
| 3 | খোলা পরিচিতিগুলির মধ্যে ক্লিয়ারেন্স | মিমি | 8-10 |
| 4 | ক্লোজিং অপারেশন এ যোগাযোগ বাউন্স সময়কাল | ms | ≤2 |
| 5 | খোলার গড় গতি | m/s | 1.1-1.6 |
| 6 | গড় বন্ধ গতি | m/s | 0.6-1.2 |
| 7 | যোগাযোগ খোলার একযোগে আউট | ms | ≤2 |
| 8 | যোগাযোগ বন্ধ করার একযোগে আউট | ms | ≤2 |
আবেদনের সুযোগ
পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে নিরাপদ, নির্ভরযোগ্য এবং ঘন ঘন স্যুইচিং খুবই গুরুত্বপূর্ণ, আইসোলেটর সুইচ সহ 11KV MV ভ্যাকুয়াম সার্কিট ব্রেকার হল পছন্দের বিকল্প। ক্যাকুয়াম সার্কিট ব্রেকারের প্রধান প্রয়োগ নিম্নরূপ:
শিল্প ডিভাইস: ভ্যাকুয়াম ভার্কিউট ব্রেকার গুরুত্বপূর্ণ বৈদ্যুতিক সরঞ্জাম যেমন ট্রান্সফরমার, ক্যাপাসিটর ব্যাঙ্ক এবং বড় মোটরগুলিকে নিয়ন্ত্রণ এবং রক্ষা করতে পারে।
পাওয়ার জেনারেশন এবং সাবস্টেশন: ফিডার এবং অক্জিলিয়ারী পাওয়ার সিস্টেমের মধ্যে সুরক্ষার জন্য ব্যবহৃত হয়।
বাণিজ্যিক বিদ্যুৎ বিতরণ: স্থান-সংরক্ষণকারী সুইচগিয়ারে ইনস্টল করা হয়, যেমন ধাতব-ক্ল্যাড (প্রত্যাহারযোগ্য) বা ফিক্সড সুইচবোর্ড। ভ্যাকুয়াম সার্কিট ব্রেকারের একটি খুব গুরুত্বপূর্ণ সুবিধা হল কোন তেল নয়।, যা ভ্যাকুয়াম সার্কিট ব্রেকারকে পরিবেশগতভাবে সংবেদনশীল স্থানের জন্য খুবই উপযোগী করে তুলতে পারে, যে কোনো জায়গায় আগুনের ঝুঁকিপূর্ণ পরিস্থিতির প্রয়োজন হয়।
কাজের নীতি
এই অপারেশনে যান্ত্রিক এবং চাপ পদার্থবিদ্যার নীতি রয়েছে:
1. বন্ধ অপারেশন:অপারেটিং মেকানিজম ভ্যাকুয়াম সার্কিট ব্রেকারের ভিতরে স্থির পরিচিতির সাথে যোগাযোগ করতে চলমান পরিচিতিগুলিকে পরিচালনা করে, এই ওয়েলটি একটি বর্তমান পথ তৈরি করে। কম প্রতিরোধ এবং যান্ত্রিক স্থিতিশীলতা নিশ্চিত করতে স্প্রিংসের মাধ্যমে নির্দিষ্ট যোগাযোগের চাপ বজায় রাখুন।
2. বর্তমান বাধা:ট্রিপ সিগন্যাল পেলে, এই অপারেটিং মেকানিজম পরিচিতিগুলোকে আলাদা করে। উচ্চ তাপমাত্রা এবং ধাতব বাষ্পীভবনের কারণে, যোগাযোগের পৃষ্ঠটি একটি চাপ সৃষ্টি করবে। ভ্যাকুয়াম পরিবেশের অনন্য অস্তরক পুনরুদ্ধার শক্তির কারণে, AC তরঙ্গের প্রাকৃতিক বর্তমান শূন্য বিন্দুতে চাপটি দ্রুত নিভে যাবে। ধাতব বাষ্প আশেপাশের রক্ষাকারী উপকরণগুলিকে মেনে চলবে। নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য সেরা গুরুত্বপূর্ণ প্রযুক্তিগত পরামিতিগুলির মধ্যে রয়েছে:
যোগাযোগের ফাঁক:ডাইইলেকট্রিক শক্তি এবং যান্ত্রিক চাপের ভারসাম্য বজায় রাখতে ভোল্টেজ স্তরের জন্য অপ্টিমাইজ করা হয়েছে (যেমন 10 কেভিতে প্রায় 10-12 মিলিমিটার)।
অপারেশন গতি:প্রাক ব্রেকডাউন ক্ষয় এবং বাউন্স কমাতে ক্লোজিং স্পিড (প্রায় 0.6 মিটার প্রতি সেকেন্ড) নিয়ন্ত্রণ করুন। 10 kV এর ভোল্টেজ লেভেলের জন্য, ব্রেকিং স্পিড (প্রায় 0.95-1.2 মিটার/সেকেন্ড) আর্ক এক্সটেনশন দ্রুত এবং সফলভাবে বাধা নিশ্চিত করতে পারে, বিশেষ করে সম্পূর্ণ সংযোগ বিচ্ছিন্ন করার জন্য প্রথম যোগাযোগের জন্য।
যোগাযোগ পরিবহন এবং ওভারট্রাভেল পরিবহন:যোগাযোগ পরিবহন (বা ওভারট্রাভেল পরিবহন) উপযুক্ত যোগাযোগের চাপ অর্জন করতে এবং পরবর্তী যোগাযোগ পরিধানের জন্য ক্ষতিপূরণের জন্য যথেষ্ট প্রাথমিক সংকোচন নিশ্চিত করতে পারে।

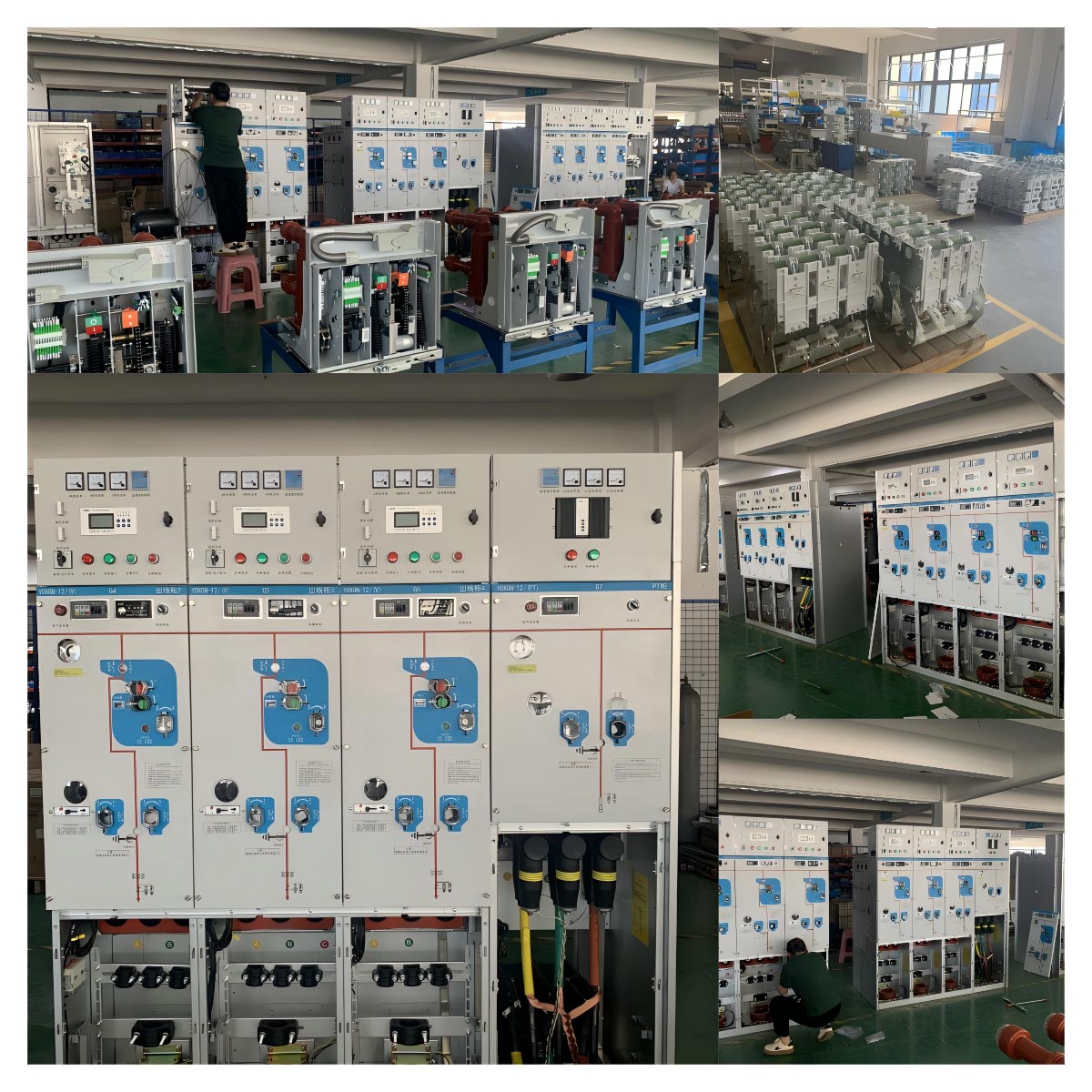

উৎপাদন কর্মশালা
সার্কিট ব্রেকার VS সংযোগ বিচ্ছিন্নকারী
যদি তারা একটি একক সমাবেশে মাউন্ট করা হয়, তাহলে ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেটরের সাথে মৌলিকভাবে স্বতন্ত্র এবং পরিপূরক ফাংশন আছে:
ভ্যাকুয়াম সার্কিট ব্রেকার:
প্রাথমিক ফাংশন:স্বাভাবিক অবস্থার অধীনে লোড স্রোত তৈরি, বহন এবং ভাঙ্গা এবং অস্বাভাবিক অবস্থার অধীনে ফল্ট স্রোতকে বাধা দিতে। এটি একটি ওড-ব্রেকিং এবং ফল্ট-ব্রেকিং ডিভাইস হিসাবে ডিজাইন করা হয়েছে।
অপারেশন:লোড অধীনে পরিচালিত হতে পারে. VCB এর ভ্যাকুয়াম ইন্টারাপ্টার ব্যবহার করা হয় নিরাপদে নির্বাপিত উচ্চ-শক্তি আর্ক যখন কারেন্ট বাধাপ্রাপ্ত হয়।
নিরাপত্তা:ভ্যাকুয়াম সার্কিট ব্রেকার সুরক্ষা রিলেগুলির সাথে সমন্বিত ত্রুটিগুলি সাফ করে ডাউনস্ট্রিম সরঞ্জামগুলির জন্য সুরক্ষা সরবরাহ করবে।
সংযোগ বিচ্ছিন্নকারী:
প্রাথমিক ফাংশন:যখন সরঞ্জামগুলির রক্ষণাবেক্ষণের প্রয়োজন হয় তখন বিচ্ছিন্নতা এবং নিরাপত্তার জন্য ডি-এনার্জাইজড সার্কিটে একটি দৃশ্যমান, শারীরিক বায়ু ফাঁক প্রদান করা। এটি কঠোরভাবে একটি অফ-লোড ডিভাইস।
অপারেশন:সার্কিটটি ডি-এনার্জাইজ করা হলেই পরিচালনা করা আবশ্যক (অর্থাৎ, আপস্ট্রিম সার্কিট ব্রেকার খোলার পরে)। এটির কোন ডিজাইন করা আর্ক-নিভানোর ক্ষমতা নেই এবং নিরাপদে লোড বা ফল্ট কারেন্টকে বাধা দিতে পারে না।
নিরাপত্তা:আইসোলোর একটি নিরাপদ বিচ্ছিন্নতা বিন্দু নিশ্চিত করতে পারে, অপারেটরকে কোন ভোল্টেজের অস্তিত্ব নেই তা যাচাই করে ডাউনস্ট্রিম বিভাগে কাজ করার অনুমতি দেয়।
ভ্যাকুয়াম সার্কিট ব্রেকার হল প্রতিরক্ষামূলক এবং নিয়ন্ত্রণ ডিভাইস যা বর্তমান বাধার জন্য ব্যবহৃত হয়, যখন সংযোগ বিচ্ছিন্ন করা সুইচগুলি দৃশ্যমান বিচ্ছিন্নতা তৈরি করতে ব্যবহৃত প্যাসিভ সুরক্ষা ডিভাইস। আইসোলেটর সুইচ সহ আমাদের 11kV MV ভ্যাকুয়াম সার্কিট ব্রেকার একটি নিরাপদ সার্কিট-ব্রেকিং সিকোয়েন্স সক্ষম করে:ভ্যাকুয়াম সার্কিট ব্রেকার সার্কিটকে সংযোগ বিচ্ছিন্ন করে, তারপর সংযোগ বিচ্ছিন্ন সুইচ দ্বারা, একটি সহজে রক্ষণাবেক্ষণযোগ্য বিচ্ছিন্নতা বিন্দু তৈরি করে, যা সাধারণত একটি পর্যবেক্ষণ জানালা বা যান্ত্রিক নির্দেশকের মাধ্যমে দৃশ্যমান হয়। ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্ন সুইচের এই সংমিশ্রণটি মাঝারি-ভোল্টেজ সুইচগিয়ারে একটি গুরুত্বপূর্ণ এবং নির্ভরযোগ্য উপাদান।

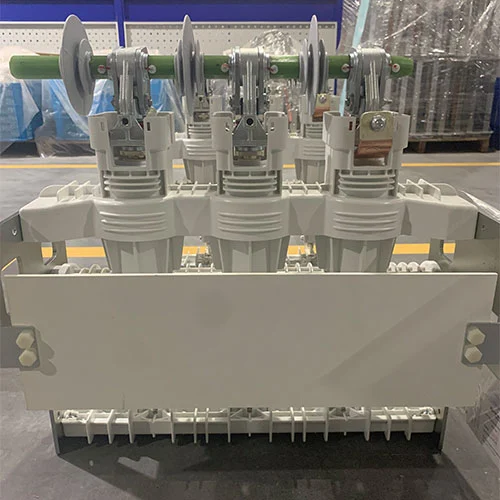

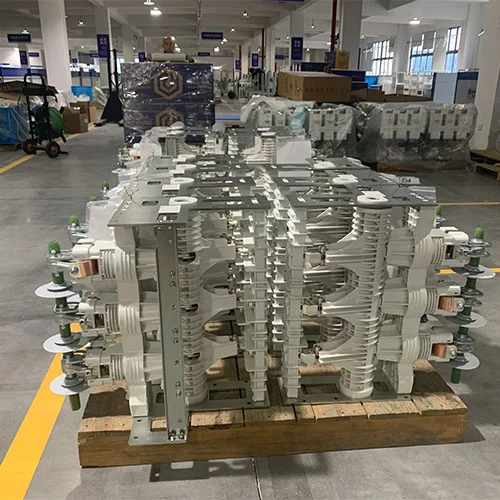

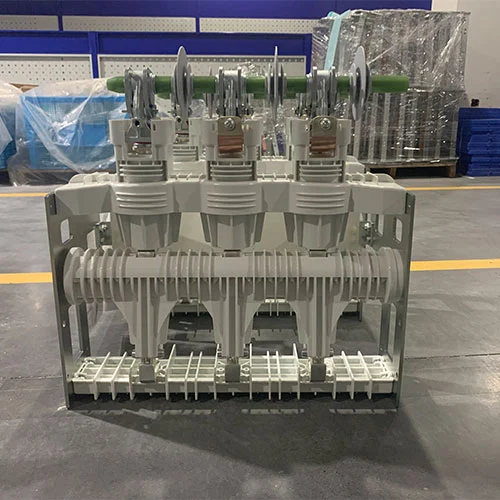

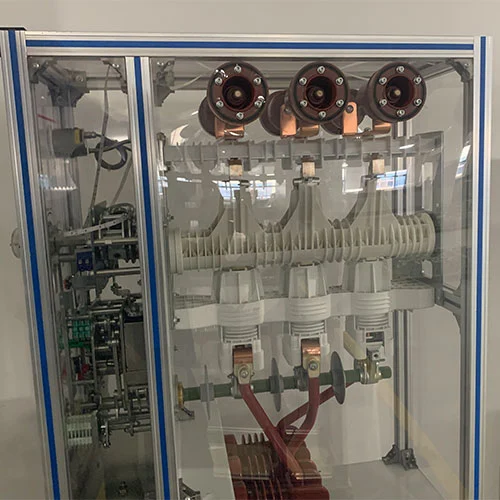

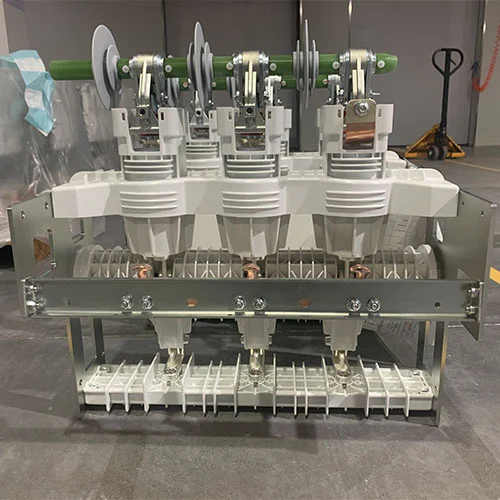

পণ্য প্রদর্শন
