11KV MV সুইচগিয়ার সার্কিট ব্রেকার আইসোলেশন মেকানিজম

11KV MV সুইচগিয়ার সার্কিট ব্রেকার আইসোলেশন মেকানিজমগুলি মাঝারি-ভোল্টেজ সুইচগিয়ারের অপারেশনাল নিরাপত্তা এবং নির্ভরযোগ্যতার জন্য অপরিহার্য, বিশেষ করে রিং মেইন ইউনিট (RMUs)। আরএমইউ হল কমপ্যাক্ট, ধাতব-ঘেরা সুইচগিয়ার ডিভাইস যা পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কে নির্ভরযোগ্য সুইচিং, সুরক্ষা এবং বিচ্ছিন্নতা প্রদানের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

এই সুইচগিয়ারের ভিতরে, দুটি মেকানিজম একসাথে কাজ করে কিন্তু বিভিন্ন উদ্দেশ্যে কাজ করে:

সার্কিট ব্রেকার অপারেটিং মেকানিজম - সক্রিয়ভাবে লোড এবং ফল্ট স্রোত বাধা দেয়।

আইসোলেশন মেকানিজম - দৃশ্যমান এবং নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে নিষ্ক্রিয়ভাবে কর্মীদের নিরাপত্তা নিশ্চিত করে।

এই প্রক্রিয়াগুলির মধ্যে ইন্টারলকড অপারেশন সরঞ্জাম সুরক্ষা এবং মানব সুরক্ষা উভয়েরই গ্যারান্টি দেয়, যা শিল্প এবং ইউটিলিটি অ্যাপ্লিকেশনগুলিতে তাদের অপরিহার্য করে তোলে।

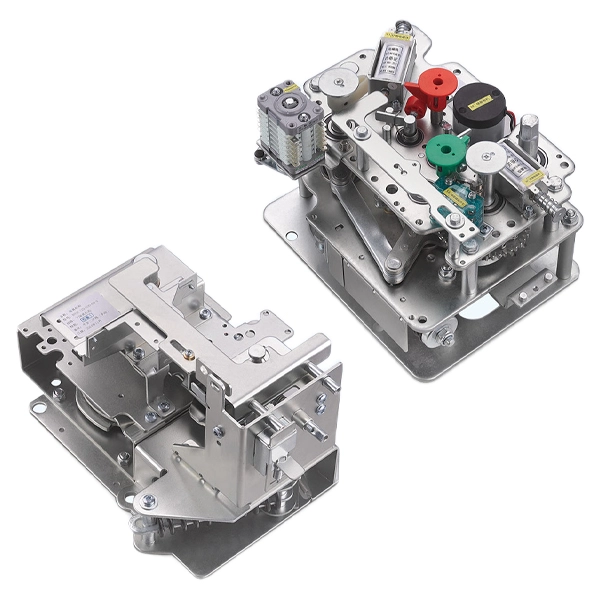

পণ্যের মডেল

অপারেটিং মেকানিজমের উপাদান

11KV MV সুইচগিয়ার সার্কিট ব্রেকার আইসোলেশন মেকানিজম হল একটি গুরুত্বপূর্ণ উপাদান যা মিডিয়াম-ভোল্টেজ (MV) রিং মেইন ইউনিট (RMUs) এবং পরিবেশ বান্ধব সুইচগিয়ার সিস্টেমে ব্যবহৃত হয়। এটি সার্কিট ব্রেকার অপারেটিং মেকানিজম এবং আইসোলেটিং মেকানিজম উভয়কেই একীভূত করে, নির্ভরযোগ্য পাওয়ার কন্ট্রোল, ফল্ট সুরক্ষা এবং নিরাপদ রক্ষণাবেক্ষণ কার্যক্রম নিশ্চিত করে।

সার্কিট ব্রেকার অপারেটিং মেকানিজম কি?

সার্কিট ব্রেকার অপারেটিং মেকানিজম সাধারণত মাঝারি-ভোল্টেজ RMUs বা পরিবেশ বান্ধব সুইচগিয়ারে প্রধান সার্কিট ব্রেকার নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। অপারেশন মেকানিজম প্রাথমিক ফাংশন হল লোড কারেন্ট পরিচালনা করার জন্য ব্রেকার পরিচিতিগুলি (প্রায়শই ভ্যাকুয়াম ইন্টারপ্টার) খোলা এবং বন্ধ করার সুবিধা প্রদান করা এবং সমালোচনামূলকভাবে, ফল্ট স্রোত (শর্ট সার্কিট) বাধা দেওয়া।

কার্যকারিতা

এটি স্বাভাবিক এবং অস্বাভাবিক পরিস্থিতিতে স্রোত তৈরি করতে, বহন করতে এবং ভাঙ্গাতে সক্ষম হতে হবে। যখন একটি ত্রুটি ঘটে, তখন এই ভ্যাকুয়াম সার্কিট ব্রেকার অপারেশন মেকানিজমকে অবশ্যই ফল্টটি পরিষ্কার করতে এবং মিলিসেকেন্ডে ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করতে কাজ করতে হবে।

শক্তি সঞ্চয়স্থান

একটি সাধারণ ম্যানুয়াল সুইচের সাথে পার্থক্য হল ভ্যাকুয়াম সার্কিট ব্রেকার অপারেশন মেনকানিস আর্ক বাধার জন্য প্রয়োজনীয় উচ্চ-গতির গতি অর্জনের জন্য সঞ্চিত শক্তির উপর নির্ভর করে। এই মেকানিজম এনার্জি স্টোরেজ সাধারণত স্প্রিং চার্জড মেকানিজম (যা ম্যানুয়ালি বা ছোট মোটর দ্বারা চার্জ করা যায়) বা ম্যাগনেটিক অ্যাকচুয়েটর থেকে অর্জন করা হয়। শক্তি কয়েক সেকেন্ডের মধ্যে ধীরে ধীরে সঞ্চয় করা হয় কিন্তু প্রক্রিয়াটি কমান্ড পেলে তাৎক্ষণিকভাবে মুক্তি পায়।

উপাদান

একটি সাধারণ প্রক্রিয়ার মধ্যে রয়েছে ক্লোজিং স্প্রিংস, ওপেনিং স্প্রিংস, একটি চার্জিং মোটর, ট্রিপ এবং ক্লোজ সোলেনয়েড এবং ক্যাম এবং শ্যাফ্টের একটি জটিল সংযোগ। এটি তার জীবদ্দশায় হাজার হাজার অপারেশনের জন্য ডিজাইন করা হয়েছে।

একটি বিচ্ছিন্ন প্রক্রিয়া কি?

বিচ্ছিন্ন প্রক্রিয়া বিচ্ছিন্নকারী (আইসোলেটর) এবং সমন্বিত আর্থিং সুইচের অপারেশন পরিচালনা করে। সার্কিট ব্রেকার থেকে ভিন্ন, এর উদ্দেশ্য কারেন্ট ব্যাহত করা নয় বরং রক্ষণাবেক্ষণ কর্মীদের জন্য একটি নিরাপদ কাজের শর্ত প্রদান করা।

কার্যকারিতা

এর প্রাথমিক কাজ হল একটি ডি-এনার্জাইজড সার্কিট এবং লাইভ পাওয়ার সোর্সের মধ্যে একটি দৃশ্যমান এবং নির্ভরযোগ্য গ্যালভানিক বিচ্ছিন্নতা তৈরি করা। মাঝারি-ভোল্টেজ RMUs বা পরিবেশ-বান্ধব সুইচগিয়ারগুলিতে সুইচ সংযোগ বিচ্ছিন্ন করার প্রক্রিয়াটি আর্থিং সুইচকেও একীভূত করে, যা বিচ্ছিন্ন সার্কিটকে মাটিতে সংযুক্ত করে। এই ধাপটি যেকোন আটকে থাকা ক্যাপাসিটিভ চার্জ ডিসচার্জ করে এবং অন্যান্য উৎস থেকে দুর্ঘটনাজনিত ব্যাক-ফিড থেকে রক্ষা করে।

অপারেশন

এই আইসোলেশন সুইচ অপারেশন মেকানিজমগুলি সুইচগিয়ার ফ্রন্ট প্যানেলে ঢোকানো একটি বাহ্যিক হ্যান্ডেল দ্বারা ম্যানুয়ালি এবং বৈদ্যুতিকভাবে চালিত হয়। হ্যান্ডেলটি লিভার এবং ক্যামের একটি সিস্টেমের সাথে সংযুক্ত অপারেটিং শ্যাফ্টগুলিকে ঘুরিয়ে দেয়, যা আইসোলেটর পরিচিতিগুলিকে সরিয়ে দেয়।

মূল নিরাপত্তা বৈশিষ্ট্য

বিচ্ছিন্ন করার প্রক্রিয়াটি তুলনামূলকভাবে ধীরগতিতে, ম্যানুয়াল গতিতে বা সরাসরি বৈদ্যুতিক গতিতে কাজ করে এবং এর কোনো চাপ-নিভরণ ক্ষমতা নেই। অতএব, ডিভাইসটি চার্জ করার সময় এটি খোলা থেকে কঠোরভাবে নিষিদ্ধ। এটি একবার খোলার পরে বিচ্ছিন্নতা বজায় রাখতে পার্শ্ববর্তী মাধ্যম (বায়ু বা SF6 গ্যাস) এর অন্তরক বৈশিষ্ট্যের উপর নির্ভর করে।

দুটি প্রক্রিয়ার মধ্যে প্রধান পার্থক্য

এই দুটি অপারেশন মেকানিজম সমন্বয়ের কাজের নীতি: নিরাপত্তার জন্য ইন্টারলকিং

রিং মেইন ইউনিটের (আরএমইউ) নিরাপদ অপারেশন সার্কিট ব্রেকার মেকানিজম এবং আইসোলেশন মেকানিজমের মধ্যে একটি কঠোর যান্ত্রিক ইন্টারলকের উপর নির্ভর করে। আমাদের 11kV MV সুইচগিয়ার সার্কিট ব্রেকার আইসোলেশন মেকানিজমকে অবশ্যই একটি পূর্বনির্ধারিত ক্রম অনুযায়ী এবং মৌলিক বৈদ্যুতিক নিরাপত্তা বিধি অনুসারে কঠোরভাবে সম্পাদন করতে হবে।

নিম্নলিখিত ফিডার পাওয়ার বিভ্রাট রক্ষণাবেক্ষণ কর্মপ্রবাহ তাদের সমন্বয় প্রদর্শন করে:

ব্রেকার খুলুন

যখন অপারেটর একটি ট্রিপ কমান্ড পাঠায়, সার্কিট ব্রেকার অপারেশন মেকানিজম সঞ্চিত স্প্রিং এনার্জি রিলিজ করবে এবং সার্কিট ব্রেকার কন্টাক্ট খুলবে, তারপর লোড কারেন্ট নিরাপদে ব্যাহত হবে। সার্কিটটি ডি-এনার্জাইজড কিন্তু এই মুহুর্তে এখনও নিরাপদ নয়, কারণ সরবরাহের সাথে একটি শক্ত বৈদ্যুতিক সংযোগ এখনও বিদ্যমান।

আইসোলেটর খুলুন

সার্কিট ব্রেকার খোলা আছে তা বোঝার পর এখন ইন্টারলকিং সিস্টেম আইসোলেটিং মেকানিজমের যান্ত্রিক লকটি প্রকাশ করে। অপারেটর হ্যান্ডেলটি সন্নিবেশ করায় এবং আইসোলেটর খুলতে শ্যাফ্টটি ঘুরিয়ে দেয়। এই ক্রিয়াটি লাইভ বাসবার এবং ডাউনস্ট্রিম সার্কিটের মধ্যে একটি শারীরিক বায়ুর ব্যবধান তৈরি করবে, এটি দৃশ্যমান বিচ্ছিন্নতা স্থাপন করবে।

আর্থ সুইচ বন্ধ করুন

তারপর অপারেটর তার ডেডিকেটেড মেকানিজমের মাধ্যমে আর্থিং সুইচকে নিযুক্ত করতে একই (বা একটি পৃথক) ইন্টারফেস ব্যবহার করে। এটি সার্কিটের ডাউনস্ট্রিম অংশকে সরাসরি স্থল সম্ভাবনার সাথে সংযুক্ত করে, নিশ্চিত করে যে কোনো অবশিষ্ট চার্জ নিরাপদে নিষ্কাশন করা হয়।

চূড়ান্ত নিরাপদ রাষ্ট্র

ব্রেকার খোলা, আইসোলেটর খোলা, এবং আর্থ সুইচ বন্ধ। যান্ত্রিক ইন্টারলকগুলি নিশ্চিত করে যে আর্থিং সুইচ বন্ধ না হওয়া পর্যন্ত ক্যাবিনেটের দরজা খোলা যাবে না। বিপরীতে, এই আন্তঃসংযুক্ত সিস্টেমটি শারীরিকভাবে সার্কিট ব্রেকারকে বন্ধ হতে বাধা দেবে যদি না আইসোলেশন সুইচটি সম্পূর্ণরূপে বন্ধ থাকে এবং গ্রাউন্ডিং সুইচটি খোলা অবস্থায় থাকে। এটি একটি অটুট নিরাপত্তা চেইন গঠন করে।

সার্কিট ব্রেকার মেকানিজম একটি সক্রিয় রক্ষক হিসাবে কাজ করে, পাওয়ার গ্রিডের শক্তি পরিচালনা করে। আইসোলেশন মেকানিজম একটি প্যাসিভ সেফটি লক হিসেবে কাজ করে, যা ব্যবস্থাপনা কর্মীদের নিরাপত্তা নিশ্চিত করে। তারা একসাথে একটি বিস্তৃত সিস্টেম গঠন করবে, যেখানে উচ্চ-গতির সুরক্ষা পরম, যান্ত্রিকভাবে প্রয়োগ করা নিরাপত্তার সাথে ভারসাম্যপূর্ণ।

অপারেশন নির্দেশাবলী

চার্জিং অপারেশন:কোনো ক্লোজিং অ্যাকশন নেওয়ার আগে, প্রয়োজনীয় শক্তি সঞ্চয় করার জন্য প্রক্রিয়াটিকে প্রথমে চার্জ করা উচিত। ম্যানুয়াল চার্জিংয়ের জন্য, মেকানিজমের নীচের ডানদিকে অবস্থিত অপারেটিং শ্যাফ্টে ডেডিকেটেড হ্যান্ডেলটি ঢোকান এবং ঘড়ির কাঁটার দিকে ঘোরান। একটি স্বতন্ত্র "ক্লিক" শোনা না যাওয়া পর্যন্ত ঘুরতে থাকুন, যা চার্জিং সম্পূর্ণ হওয়ার ইঙ্গিত দেয়; এই মুহুর্তে, চার্জিং ইন্ডিকেটর শ্যাফ্ট মাইক্রো-সুইচটিকে সম্পূর্ণরূপে বন্ধ অবস্থায় সক্রিয় করবে। বৈদ্যুতিক চার্জিংয়ের জন্য, কেবল প্রক্রিয়াটিতে শক্তি প্রয়োগ করুন এবং মোটর স্বয়ংক্রিয়ভাবে শক্তি সঞ্চয় করতে চলবে। একবার ব্যাটারি পুরোপুরি চার্জ হয়ে গেলে, মোটর সার্কিটটি কেটে যাবে, যখন যান্ত্রিক ডিভাইসটি স্ট্যান্ডবাই মোডে থাকবে এবং শাটডাউন কমান্ড না পাওয়া পর্যন্ত সঞ্চিত শক্তি বজায় থাকবে। বৈদ্যুতিক চার্জিং অপারেশনের উপর নির্ভর করার আগে, সমস্ত সহায়ক লাইন সঠিকভাবে সংযুক্ত রয়েছে তা নিশ্চিত করা প্রয়োজন।

ক্লোজিং অপারেশন:প্রক্রিয়াটি সফলভাবে চার্জ করা হলে, প্রধান সার্কিট সম্পূর্ণ করতে ব্রেকার বন্ধ করা যেতে পারে। ম্যানুয়ালি বন্ধ করতে, শক্তভাবে সবুজ বোতাম টিপুন; এই ক্রিয়াটি তাত্ক্ষণিকভাবে সঞ্চিত ক্লোজিং এনার্জি রিলিজ করে, যা মেকানিজমকে সার্কিট ব্রেকার পরিচিতিগুলিকে একসাথে চালিত করার অনুমতি দেয়। বৈদ্যুতিক ক্রিয়াকলাপের জন্য, ইলেক্ট্রোম্যাগনেটিক কয়েলটিকে সক্রিয় এবং বন্ধ করার জন্য শক্তি চালু করা প্রয়োজন, যা অবিলম্বে ক্রিয়াকে ট্রিগার করবে এবং যান্ত্রিক লকটি ছেড়ে দেবে। সঞ্চিত শক্তিটি তখন নিষ্কাশন করা হয়, প্রধান পরিচিতিগুলি বন্ধ করে। এটি লক্ষ করা গুরুত্বপূর্ণ যে এই প্রক্রিয়া চলাকালীন, খোলার স্প্রিংগুলি ভবিষ্যতের ভ্রমণের প্রস্তুতির জন্য একই সাথে উত্তেজনাপূর্ণ হয়। যদিও প্রক্রিয়াটি অবিলম্বে রিচার্জ করা শুরু করতে পারে, তবে অভ্যন্তরীণ ইন্টারলক লজিক সার্কিট ব্রেকারটি পুনরায় খোলা না হওয়া পর্যন্ত পরবর্তী বন্ধ করার নির্দেশাবলী কার্যকর হতে বাধা দেবে।

খোলার অপারেশন:সার্কিটকে বাধা দিতে এবং সার্কিট ব্রেকার সংযোগ বিচ্ছিন্ন করতে, ওপেনিং মেকানিজমকে ট্রিগার করতে হবে৷ ম্যানুয়াল ট্রিপিংয়ের জন্য, লাল বোতামটি শক্তভাবে টিপুন, যা খোলার স্প্রিংগুলি ধরে থাকা ল্যাচগুলিকে ছেড়ে দেয়৷ এই স্প্রিংসে সঞ্চিত শক্তি অবিলম্বে মুক্তি পাবে, ডিভাইসটিকে মূল পরিচিতিগুলিকে আলাদা করতে চালিত করবে। বৈদ্যুতিক ট্রিপিং অপারেশনের জন্য, শান্ট ট্রিপিং ইলেক্ট্রোম্যাগনেটটি প্রতিরক্ষামূলক রিলে বা দূরবর্তী কমান্ডের মাধ্যমে চালিত এবং সক্রিয় করা যেতে পারে; ইলেক্ট্রোম্যাগনেট অবিলম্বে সক্রিয় হবে, স্প্রিং লকটি ছেড়ে দেবে এবং পরিচিতিগুলিকে আলাদা করতে বাধ্য করবে। এই অপারেশনটি নিরাপদে কারেন্ট কেটে দিতে পারে এবং সার্কিট ব্রেকারকে খোলা অবস্থানে পুনরুদ্ধার করতে পারে, পরবর্তী চার্জিং এবং বন্ধ চক্রের জন্য প্রস্তুতি নিতে পারে।

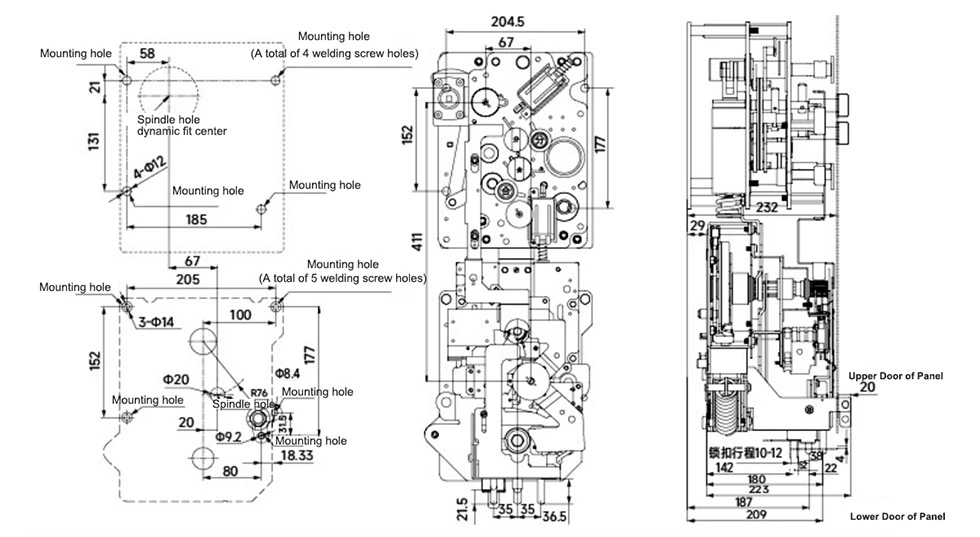

চেহারা এবং মাত্রা

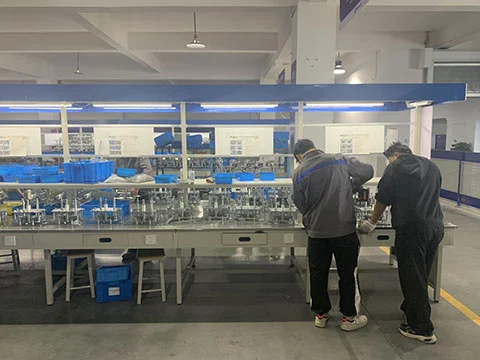

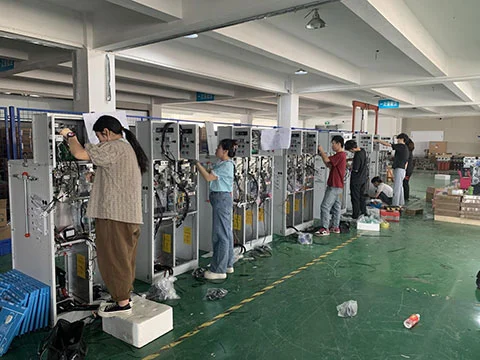

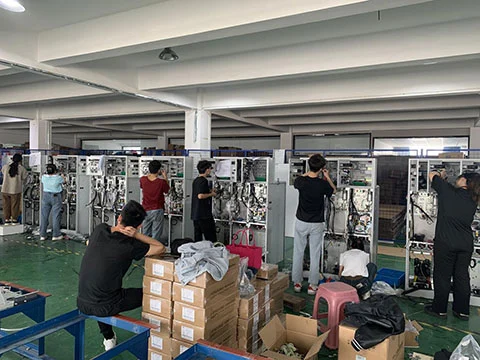

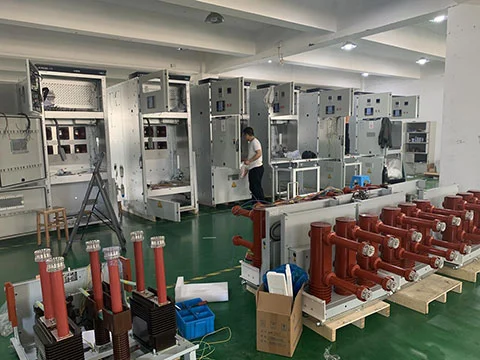

আমাদের কারখানা

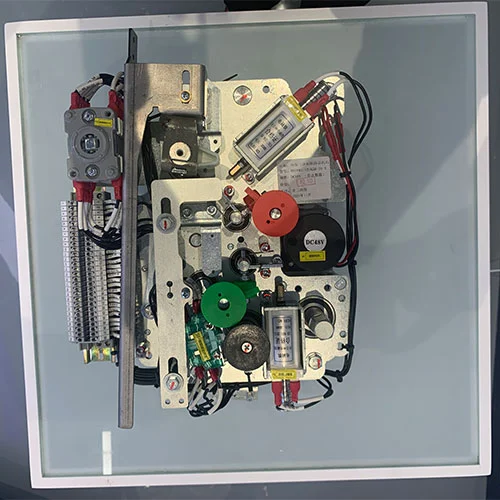

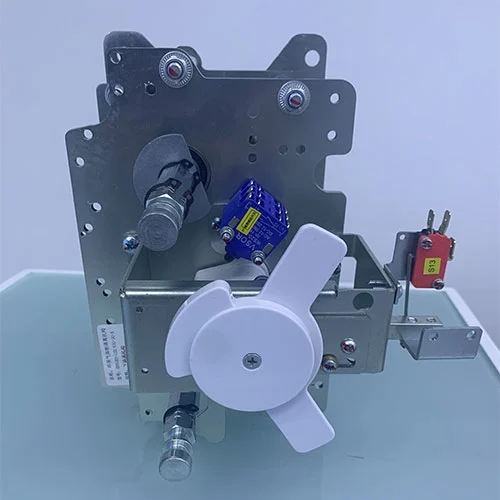

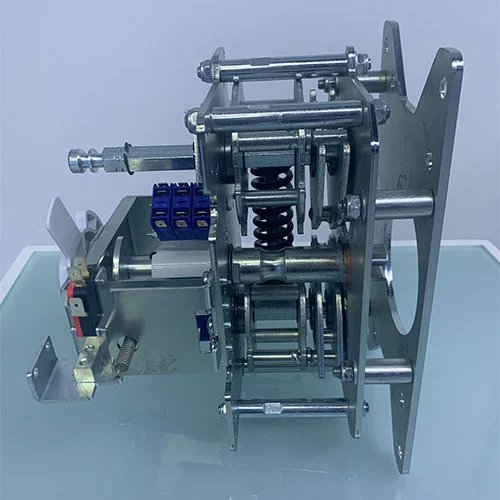

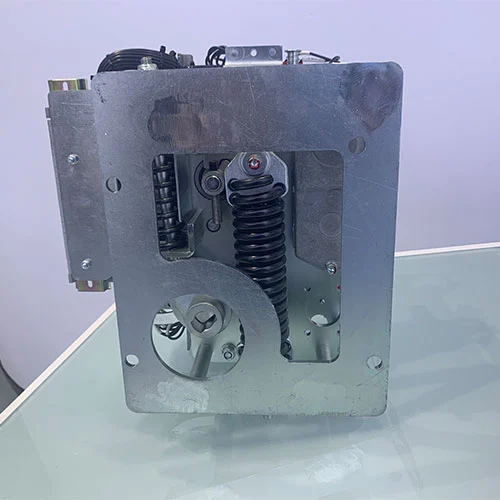

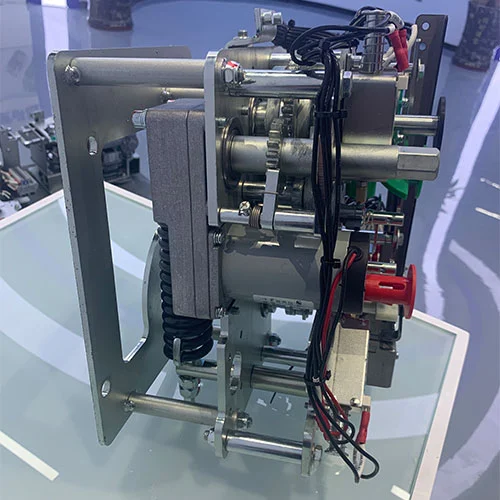

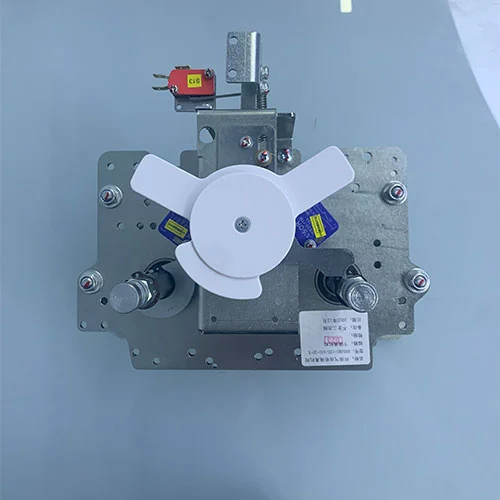

পণ্য প্রদর্শন
