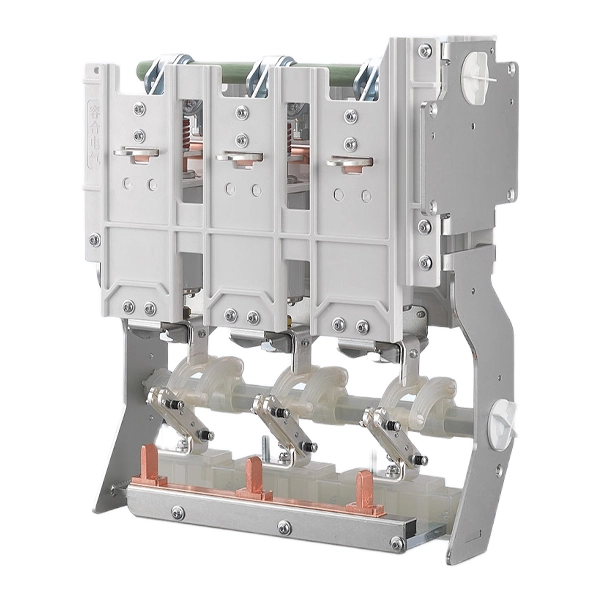

11KV MV প্যানেল ভ্যাকুয়াম সার্কিট ব্রেকার বিচ্ছিন্ন সুইচ
Cotenele International Trade (Wenzhou) Co., Ltd হল পরিবেশ বান্ধব মাঝারি-ভোল্টেজ সুইচগিয়ারের (MV প্যানেল, RMUs, GIS) জন্য 11KV MV প্যানেল ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেটিং সুইচের একটি নেতৃস্থানীয় চীন প্রস্তুতকারক এবং রপ্তানিকারক। আমাদের পণ্যগুলি উচ্চ নির্ভরযোগ্যতা, কর্মক্ষম নিরাপত্তা এবং কম রক্ষণাবেক্ষণ প্রদান করে যেমন বিদ্যুৎ, রেলপথ, পেট্রোকেমিক্যাল, পৌরসভা নির্মাণ এবং পুনর্নবীকরণযোগ্য শক্তি।
আধুনিক বিদ্যুৎ বিতরণ ব্যবস্থায় মাঝারি-ভোল্টেজ পরিবেশ-বান্ধব রিং প্রধান ইউনিট এবং সুইচগিয়ারগুলির জন্য নির্ভরযোগ্যতা এবং স্থায়িত্ব সবচেয়ে গুরুত্বপূর্ণ। সার্কিট ব্রেকার ফল্টের বেশিরভাগই তাদের অপারেটিং মেকানিজমের সাথে যুক্ত, এটি অপারেশন মেকানিজমের জন্য মজবুত এবং নির্ভরযোগ্যতার গুরুত্ব নির্দেশ করে। ম্যানুয়াল টাইপ বা ইলেকট্রিক টাইপ যাই হোক না কেন, এই 11KV MV প্যানেল ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেটিং সুইচগুলি হল "পেশী" যা ব্রেকিং ডিভাইস চালায়৷ ভ্যাকুয়াম সার্কিট ব্রেকার এবং সুইচ ডিসকানেক্টরগুলি পাওয়ার গ্রিডে ব্যাপক সুরক্ষা এবং নিয়ন্ত্রণ নিশ্চিত করতে পারে৷ ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটিগুলির প্রতি স্বয়ংক্রিয় প্রতিক্রিয়া হিসাবে কাজ করে, যখন সুইচ সংযোগ বিচ্ছিন্ন একটি ম্যানুয়াল চেকপয়েন্ট হিসাবে কাজ করে, যার সমন্বয় একটি সার্কিট কাজ করার জন্য নিরাপদ তা নিশ্চিত করতে পারে। পরিবেশ-বান্ধব RMU-এর এই দুটি উপাদান একটি স্থিতিস্থাপক বৈদ্যুতিক অবকাঠামো বজায় রাখার মূল চাবিকাঠি।
পণ্যের মডেল
| কেডি | V | 12 | D | 630 | 20 |
| কোম্পানি কোড |
সুইচ সংযোগ বিচ্ছিন্ন সঙ্গে ভ্যাকুয়াম সার্কিট ব্রেকার | রেট ভোল্টেজ |
আর্থিং-টাইপ | রেট বর্তমান |
রেট স্বল্প সময়ের বর্তমান সহ্য করা |
ভ্যাকুয়াম সার্কিট ব্রেকার
একটি ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) হল বিদ্যুৎ বিতরণ ব্যবস্থার সুইচগিয়ার বা রিং প্রধান ইউনিটের একটি বৈদ্যুতিক উপাদান, যা চাপ-নির্বাপক মাধ্যম হিসাবে ভ্যাকুয়াম ব্যবহার করে বর্তমান প্রবাহকে বাধা দেয়। ভ্যাকুয়াম সার্কিট ব্রেকারগুলি সার্কিট ব্রেকারগুলির বিপরীতে যা তেল বা গ্যাসের উপর নির্ভর করে (যেমন SF₆), একটি VCB একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারের মধ্যে তার স্থির এবং চলমান যোগাযোগগুলিকে রাখে।
যখন একটি ত্রুটি ঘটে, তখন পরিচিতিগুলি আলাদা হয়ে যায় এবং একটি বৈদ্যুতিক চাপ তৈরি করে। আশেপাশের পরিবেশ একটি শূন্যতার কারণে, চাপটিকে আয়নিত এবং টিকিয়ে রাখার জন্য কোন গ্যাস নেই। পরিচিতিগুলি থেকে ধাতব বাষ্প ঘনীভূত হওয়ার কারণে চাপটি দ্রুত নিভে যায়, প্রায় সঙ্গে সঙ্গে অস্তরক শক্তি পুনরুদ্ধার করে। এই প্রক্রিয়াটি অত্যন্ত দক্ষ, দ্রুত এবং পরিবেশ বান্ধব। ভিসিবিগুলি প্রধানত মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় (3kV থেকে 40.5kV), এবং দীর্ঘ জীবন, কম রক্ষণাবেক্ষণ এবং ঘন ঘন স্যুইচিং অপারেশন পরিচালনা করার ক্ষমতার সুবিধা রয়েছে।
সংযোগ বিচ্ছিন্ন সুইচ
একটি সুইচ সংযোগ বিচ্ছিন্ন পরিবেশ বান্ধব RMU এর একটি মূল উপাদান, যা দুটি প্রধান ফাংশন প্রদান করে। প্রথমত, এই সুইচটি নিরাপদে একটি সার্কিটের স্বাভাবিক লোড কারেন্ট তৈরি করতে, বহন করতে এবং ভাঙতে পারে। দ্বিতীয়ত, ওপেন পজিশনে, এই আইসোলেশন সুইচটি রক্ষণাবেক্ষণ বা সমস্যা সমাধানের জন্য একটি দৃশ্যমান এবং নিরাপদ সংযোগ বিচ্ছিন্ন বিন্দু তৈরি করে একটি নির্দিষ্ট মাত্রার বিচ্ছিন্নতা প্রদান করে।
যদিও এটি স্বাভাবিক কর্মক্ষম স্রোত পরিচালনা করতে পারে, একটি সুইচ সংযোগ বিচ্ছিন্নকারী উচ্চ ফল্ট স্রোত (শর্ট সার্কিটের মতো) বাধা দেওয়ার জন্য ডিজাইন করা হয়নি। এটি একটি স্বল্প সময়ের জন্য এই উচ্চ স্রোত সহ্য করতে সক্ষম হতে হবে কিন্তু প্রকৃতপক্ষে ত্রুটি পরিষ্কার করতে একটি আপস্ট্রিম ফিউজ বা সার্কিট ব্রেকারের উপর নির্ভর করে। এগুলি কেবলের বিভাগীয়করণ, ট্রান্সফরমার স্যুইচিং এবং রিং নেটওয়ার্ক ইউনিটগুলিকে বিচ্ছিন্ন করার জন্য অপরিহার্য এবং একটি কমপ্যাক্ট পদচিহ্নের জন্য বায়ু-অন্তরক বা গ্যাস-অন্তরক (SF₆ বা SF₆-মুক্ত) হতে পারে।
একটি ভ্যাকুয়াম সার্কিট ব্রেকার এবং একটি সুইচ সংযোগ বিচ্ছিন্নকারীর মধ্যে মূল পার্থক্য
উভয়ই ডিভাইস স্যুইচ করার সময়, তাদের প্রাথমিক ফাংশনগুলি আলাদা:
| ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) | সংযোগ বিচ্ছিন্ন সুইচ | |
| প্রাথমিক ফাংশন | স্বয়ংক্রিয়ভাবে ফল্ট স্রোত (ওভারলোড এবং শর্ট সার্কিট) বাধা দেয়। | নিরাপত্তার জন্য ম্যানুয়ালি সার্কিট আলাদা করে এবং লোড কারেন্ট স্যুইচ করে। |
| ফল্ট বাধা | উচ্চ শর্ট সার্কিট স্রোত ভাঙার জন্য ডিজাইন করা হয়েছে। | ফল্ট স্রোত ভাঙার জন্য ডিজাইন করা হয়নি; ত্রুটিগুলি পরিষ্কার করার জন্য একটি বাহ্যিক ডিভাইসের (যেমন, একটি ফিউজ) উপর নির্ভর করে। |
| চাপ নিয়ন্ত্রণ | দ্রুত চাপ নিভানোর জন্য একটি ভ্যাকুয়াম ইন্টারপ্টার ব্যবহার করে। | চাপ প্রসারিত এবং ঠান্ডা করতে বায়ু বা গ্যাস (SF₅) ব্যবহার করে। |
| অপারেশন | স্বয়ংক্রিয় (রিলে এর মাধ্যমে) বা ম্যানুয়াল হতে পারে। সাধারণত একটি জটিল অপারেটিং মেকানিজম থাকে (যেমন, স্প্রিং মেকানিজম)। | প্রাথমিকভাবে ম্যানুয়ালি চালিত, যদিও মোটর চালিত হতে পারে। সরল অপারেটিং মেকানিজম। |
| আবেদন | ফিডার, ট্রান্সফরমার, মোটর এবং জেনারেটরের জন্য প্রাথমিক সুরক্ষা। | ট্রান্সফরমার, তারের রিং স্যুইচ করা এবং দৃশ্যমান বিচ্ছিন্নতা বিন্দু প্রদান করা। প্রায়শই সুরক্ষার জন্য ফিউজের সাথে যুক্ত করা হয়। |
সুইচ সংযোগকারীর সাথে ভ্যাকুয়াম সার্কিট ব্রেকারের প্রযুক্তিগত পরামিতি
| এসএন | বিষয়বস্তু | ইউনিট | প্রযুক্তিগত পোরামিটার |
| 1 | প্রধান সার্কিট প্রতিরোধ | uΩ | ≤60 |
| 2 | ভ্রমণ ওভার | মিমি | 2-3 |
| 3 | খোলা পরিচিতিগুলির মধ্যে ক্লিয়ারেন্স | মিমি | 8-10 |
| 4 | ক্লোজিং অপারেশন এ যোগাযোগ বাউন্স সময়কাল | ms | ≤2 |
| 5 | খোলার গড় গতি | m/s | 1-1.6 |
| 6 | গড় বন্ধ গতি | m/s | 0.6-1.2 |
| 7 | যোগাযোগ খোলার একযোগে আউট | ms | ≤2 |
| 8 | যোগাযোগ বন্ধ করার একযোগে আউট | ms | ≤2 |

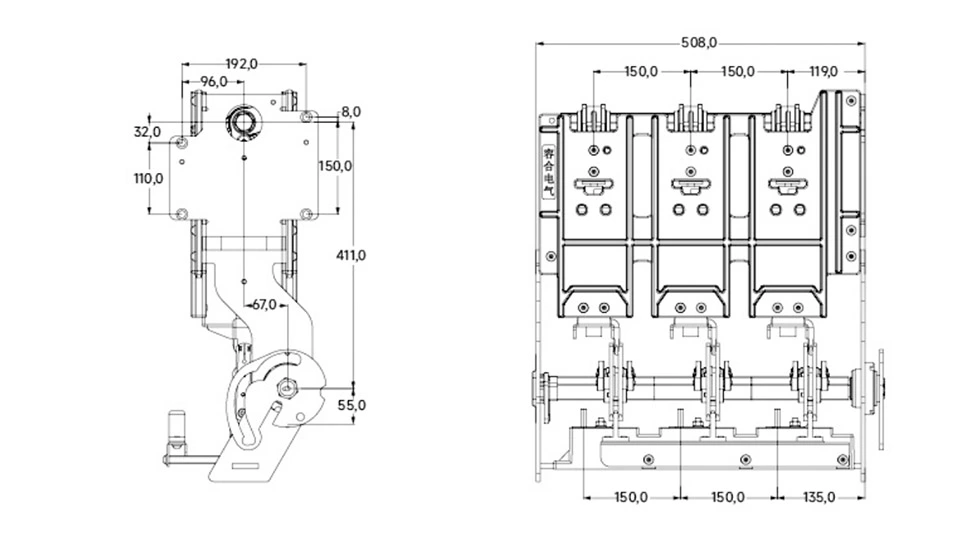

চেহারা এবং মাত্রা
FAQ
1. কেন একটি VCB তে চাপ নিভানোর জন্য ভ্যাকুয়াম ব্যবহার করা হয়?
একটি ভ্যাকুয়াম একটি অবিশ্বাস্যভাবে কার্যকর আর্ক-নিভানোর মাধ্যম কারণ এতে আয়নিত করার জন্য প্রায় কোনও কণা নেই। ভ্যাকুয়াম সার্কিট ব্রেকারের যোগাযোগ বিন্দুটি আলাদা হয়ে গেলে ধাতব বাষ্প দ্বারা চাপ তৈরি হবে। একটি ভ্যাকুয়াম পরিবেশে, এই বাষ্প দ্রুত যোগাযোগের পৃষ্ঠে ঘনীভূত হবে, যোগাযোগের ফাঁককে আয়নিত করবে এবং চাপকে পুনরায় জ্বলতে বাধা দেবে। এই প্রক্রিয়াটি মিলিসেকেন্ডের মধ্যে সম্পন্ন করা যেতে পারে।
2. একটি সুইচ সংযোগ বিচ্ছিন্ন একটি স্বতন্ত্র সুরক্ষা ডিভাইস হিসাবে ব্যবহার করা যেতে পারে?
না। একটি সুইচ সংযোগ বিচ্ছিন্নকারী একটি সুইচিং এবং বিচ্ছিন্ন ডিভাইস, একটি সুরক্ষা ডিভাইস নয়। এটি শর্ট-সার্কিট স্রোতকে বাধা দিতে পারে না। সম্পূর্ণ সুরক্ষার জন্য, এটি অবশ্যই একটি ফল্ট-কারেন্ট ইন্টারপ্টিং ডিভাইসের সাথে সিরিজে ব্যবহার করা উচিত, যেমন ফিউজের সেট (একটি সুইচ-ফিউজ সংমিশ্রণ তৈরি করা) বা একটি সার্কিট ব্রেকার সহ।
3. কিভাবে 11KV MV প্যানেল ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেটিং সুইচ নিয়ন্ত্রণকে প্রভাবিত করে এবং সার্কিট ব্রেকার বা ডিসকনেটারকে রক্ষা করে?
ভ্যাকুয়াম সার্কিট ব্রেকার বা সুইচ সংযোগ বিচ্ছিন্নকারীর অপারেটিং প্রক্রিয়া ব্রেকার পরিচিতিগুলি খুলতে এবং বন্ধ করার জন্য প্রয়োজনীয় শক্তি সঞ্চয় করে এবং মুক্তি দেয়। যা সুইচগিয়ারের সুইচের সবচেয়ে ব্যর্থতা-প্রবণ অংশ। একটি নির্ভরযোগ্য অপারেটিং মেকানিজম, যেমন RHV-12D/630-20-এর জন্য বর্ণিত স্প্রিং-অপারেটেড মেকানিজম, ধারাবাহিকভাবে খোলার এবং বন্ধ করার গতি এবং বাহিনী নিশ্চিত করে, যা নিরাপদে ত্রুটিগুলিকে বাধাগ্রস্ত করতে এবং দীর্ঘ যান্ত্রিক জীবন (10, 000 টিরও বেশি অপারেশন) অর্জনের জন্য অত্যন্ত গুরুত্বপূর্ণ।
4. একটি SF₆ সার্কিট ব্রেকারে একটি VCB ব্যবহার করার প্রধান সুবিধাগুলি কী কী?
প্রাথমিক সুবিধা হল পরিবেশ বান্ধব। SF₆ গ্যাস একটি শক্তিশালী গ্রীনহাউস গ্যাস যা পরিবেশ সুরক্ষার জন্য উপযোগী নয়। ভিসিবিগুলি একটি ভ্যাকুয়ামকে চাপ নির্বাপক মাধ্যম হিসাবে ব্যবহার করে, যা পরিবেশগতভাবে ক্ষতিকারক নয়। অতিরিক্তভাবে, VCB গুলির সাধারণত কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং একটি সহজ নির্মাণ থাকে, কারণ তাদের গ্যাসের চাপ বা পচন নিয়ন্ত্রণের জন্য সিস্টেমের প্রয়োজন হয় না।
5. একটি সাধারণ অ্যাপ্লিকেশনে, কিভাবে একটি VCB এবং একটি সুইচ সংযোগ বিচ্ছিন্নকারী একসাথে কাজ করে?
একটি শিল্প বিদ্যুৎ বিতরণ প্রকল্প বিবেচনা করুন। ইনকামিং ফিডারে একটি VCB ত্রুটি থেকে সম্পূর্ণ ইনস্টলেশন রক্ষা করে। একটি নির্দিষ্ট বড় মোটরের জন্য, একটি সুইচ সংযোগ বিচ্ছিন্নকারী স্থানীয়ভাবে ইনস্টল করা হতে পারে। স্বাভাবিক অবস্থায়, অপারেটরটি মোটর চালু এবং বন্ধ করতে সুইচ সংযোগ বিচ্ছিন্নকারী ব্যবহার করে। বিদ্যুৎ বিতরণ ব্যবস্থার মাঝারি-ভোল্টেজ সুইচগিয়ার বা পরিবেশ-বান্ধব RMU-তে কোনো ত্রুটি দেখা দিলে, আপস্ট্রিম VCB ত্রুটি দূর করতে ট্রিপ করবে। ত্রুটিটি সমাধান করা হলে, অপারেটর ইলেট্রিকাল ডিভাইসে রক্ষণাবেক্ষণ করার আগে একটি দৃশ্যমান বিচ্ছিন্নতা বিন্দু প্রদান করতে স্থানীয় সুইচ সংযোগ বিচ্ছিন্নকারী নিরাপদে খুলতে পারে।
আমাদের সম্পর্কে

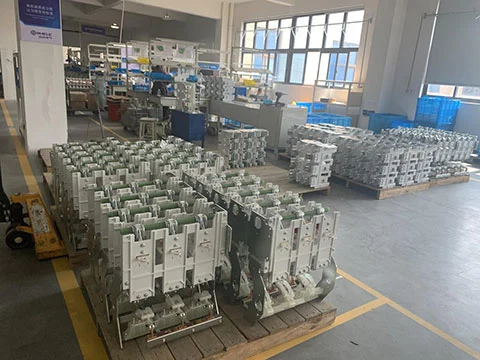

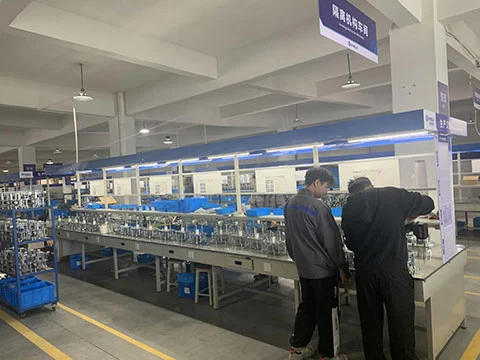

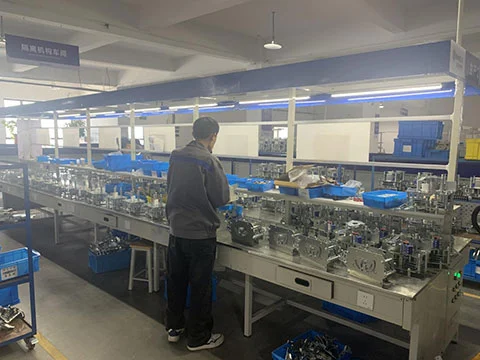

Cotenele International Trade (Wenzhou) Co., Ltd হল একটি প্রত্যয়িত চীন সুইচগিয়ার প্রস্তুতকারক যার 30,000 m² কারখানা, ISO-প্রত্যয়িত মানের সিস্টেম এবং MV সুইচগিয়ার উৎপাদনে 5 বছরের বেশি অভিজ্ঞতা রয়েছে। গ্রাহকরা প্রতিযোগিতামূলক দাম, OEM/ODM সমাধান এবং ইনস্টলেশন ও রক্ষণাবেক্ষণের জন্য সম্পূর্ণ প্রযুক্তিগত সহায়তার জন্য কারখানা থেকে সরাসরি ক্রয় করতে পারেন।

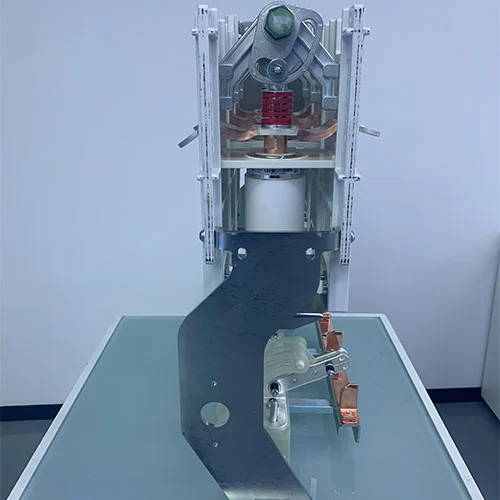

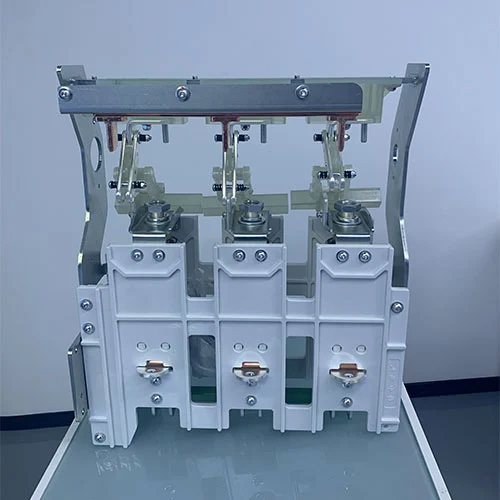

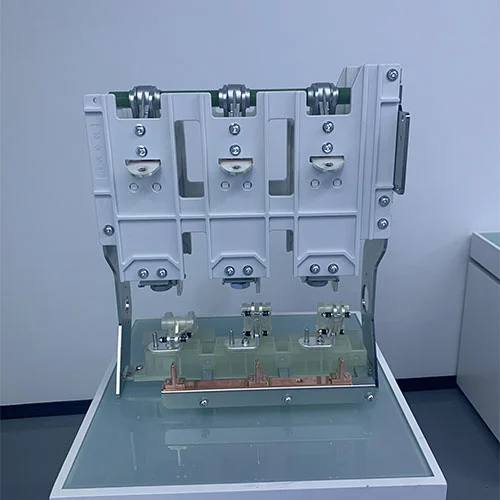

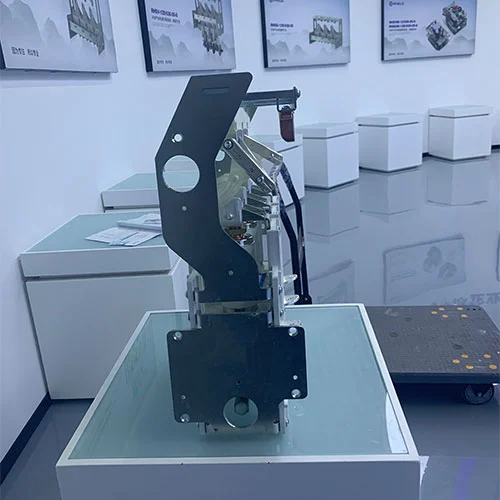

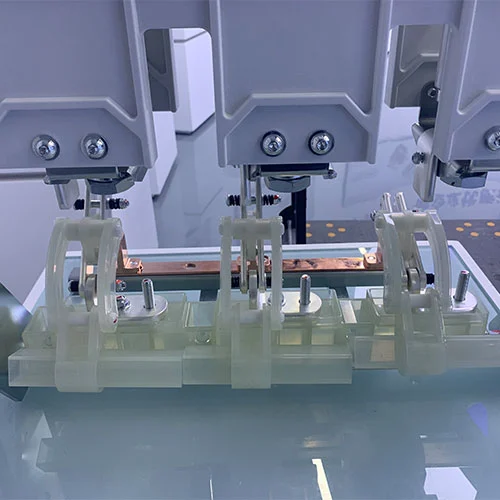

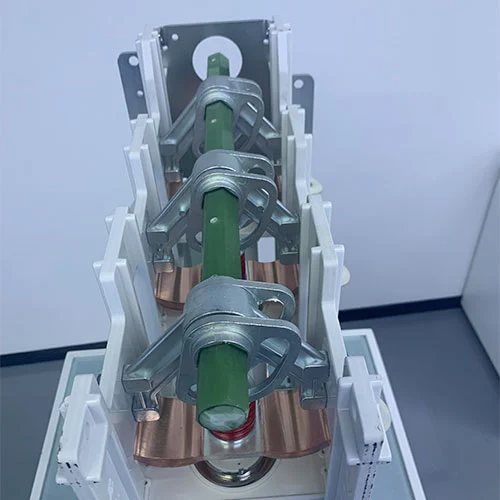

পণ্য প্রদর্শন
