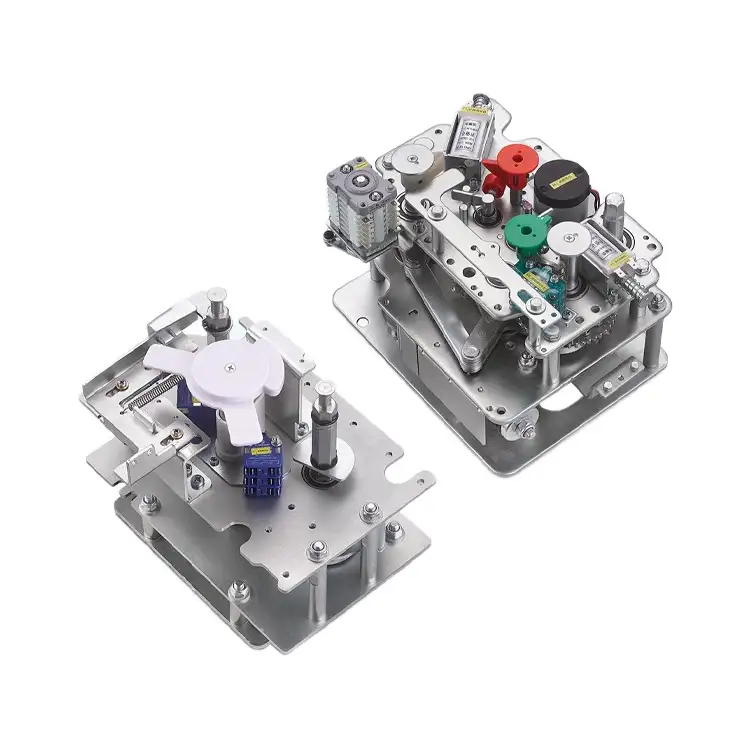

11KV মাঝারি ভোল্টেজ VCB সার্কিট ব্রেকার বিচ্ছিন্ন প্রক্রিয়া সহ

11KV মাঝারি ভোল্টেজ VCB সার্কিট ব্রেকার বিচ্ছিন্ন প্রক্রিয়া সহ বিদ্যুৎ বিতরণ ব্যবস্থার সুরক্ষা এবং নিয়ন্ত্রণে একটি অত্যন্ত গুরুত্বপূর্ণ ভূমিকা পালন করে। পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ারে, এই অপারেশন প্রক্রিয়াগুলি সাধারণত পরিবেশগত প্রভাব কমাতে এবং ভাল কর্মক্ষমতা বজায় রাখতে কাজ করে। অপারেশন মেকানিজম নিশ্চিত করতে পারে যে সার্কিট ব্রেকাররা ফল্ট স্রোতকে অবিলম্বে বাধা দেয় এবং অপারেশনগুলিকে নির্ভরযোগ্যভাবে পরিবর্তন করে। সার্কিট ব্রেকারের অপারেটিং মেকানিজম টেকসই উপকরণ, দক্ষ শক্তি সঞ্চয়ের পদ্ধতি, যা রক্ষণাবেক্ষণ এবং ব্যর্থতার হার কমিয়ে আনতে পারে। প্রচুর সার্কিট ব্রেকার ফল্ট অপারেটিং মেকানিজমের সাথে যুক্ত, শক্তিশালী উপাদান এবং নিয়মিত অবস্থা মূল্যায়নকে গুরুত্ব দেয়।

পণ্য হাইলাইট

মডেল এবং অর্থ

একটি অপারেটিং মেকানিজম কি?

অপারেটিং মেকানিজম হল সার্কিট ব্রেকার বা সংযোগ বিচ্ছিন্নকারীর জন্য একটি সমাবেশ, যা বৈদ্যুতিক যোগাযোগগুলি খোলা বা বন্ধ করার জন্য যান্ত্রিক শক্তি উৎপন্ন করে, সঞ্চয় করে এবং মুক্তি দেয়। এই অপারেটিং মেকানিজমটিতে একটি শক্তি সঞ্চয়ের মাধ্যম, একটি অ্যাকচুয়েশন সিস্টেম এবং ইন্টারলকিং ডিভাইস রয়েছে, যা ম্যালপারেশন প্রতিরোধের জন্য। ডিজাইন এবং বলপ্রয়োগের উপর নির্ভর করে, একটি একক প্রক্রিয়া একটি উচ্চ-ভোল্টেজ সিস্টেমের একটি ফেজ বা তিনটি পর্যায় পরিবেশন করতে পারে। সাধারণ প্রকারের মধ্যে রয়েছে C-tyoe, G-Type এবং F-type অপারেশন। পরিবেশ-বান্ধব প্যানেল এবং রিং প্রধান ইউনিটগুলিতে, বসন্ত-চালিত প্রক্রিয়াগুলি তাদের সরলতা, নির্ভরযোগ্যতা এবং পরিবেশ-বান্ধব হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।

কাজের নীতি

অপারেটিং মেকানিজম হল 11kV মাঝারি ভোল্টেজ VCB সার্কিট ব্রেকার বিচ্ছিন্ন মেকানিজমের একটি উপাদান। এর কাজ হল বৈদ্যুতিক যোগাযোগগুলি খোলা বা বন্ধ করার জন্য যান্ত্রিক শক্তি উৎপন্ন করা, সঞ্চয় করা এবং মুক্তি দেওয়া। অপারেটিং মেকানিজম একটি শক্তি সঞ্চয় মাধ্যম, একটি ড্রাইভ সিস্টেম, এবং মিসঅপারেশন প্রতিরোধ করার জন্য ইন্টারলকিং ডিভাইস নিয়ে গঠিত। নির্দিষ্ট নকশা এবং লোডের প্রয়োজনীয়তার উপর নির্ভর করে, একটি একক অপারেটিং প্রক্রিয়া উচ্চ-ভোল্টেজ সিস্টেমে একটি একক-ফেজ সার্কিট পরিবেশন করতে পারে বা একই সাথে সমস্ত তিন-ফেজ সার্কিট পরিবেশন করতে পারে।

সাধারণ প্রকারের মধ্যে রয়েছে টাইপ সি, টাইপ জি, টাইপ ভি এবং টাইপ এফ অপারেটিং মেকানিজম। পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার এবং রিং প্রধান ইউনিটগুলিতে, বসন্ত অপারেটিং প্রক্রিয়াগুলি তাদের সরল গঠন, নির্ভরযোগ্য অপারেশন এবং পরিবেশগত বন্ধুত্বের কারণে ব্যাপকভাবে ব্যবহৃত হয়।

অপারেটিং নির্দেশাবলী - 11KV মাঝারি ভোল্টেজ VCB সার্কিট ব্রেকার বিচ্ছিন্ন প্রক্রিয়া সহ

1. এনার্জি স্টোরেজ অপারেশন

1. সুইচগিয়ার ক্যাবিনেটে অপারেটিং মেকানিজম সুরক্ষিত করুন।

2. মেকানিজমের নীচের ডানদিকে অপারেটিং শ্যাফ্টের সাথে ডেডিকেটেড হ্যান্ডেলটি সংযুক্ত করুন।

3. হ্যান্ডেল ঘড়ির কাঁটার দিকে ঘোরান যতক্ষণ না একটি শ্রবণযোগ্য "ক্লিক" শোনা যাচ্ছে। এটি নির্দেশ করে:
শক্তি সঞ্চয় সূচক শ্যাফ্ট সম্পূর্ণরূপে মাইক্রো-সুইচ সক্রিয় করেছে।
শক্তি সঞ্চয় সম্পূর্ণ হয়েছে.

4. বৈদ্যুতিক অপারেশন চলাকালীন, মেকানিজম স্বয়ংক্রিয়ভাবে পাওয়ার-আপের উপর শক্তি সঞ্চয় করে।

5. শক্তি সঞ্চয় করার পরে, মোটর সার্কিট সংযোগ বিচ্ছিন্ন হয়, সঞ্চিত শক্তি সংরক্ষণ করে যতক্ষণ না সিস্টেম সার্কিট বন্ধ করার জন্য এটি প্রকাশ করে।

6. গুরুত্বপূর্ণ: সেকেন্ডারি সার্কিট সঠিকভাবে সংযুক্ত এবং অপারেশন করার আগে ত্রুটি-মুক্ত আছে তা নিশ্চিত করুন।

2. ক্লোজিং অপারেশন

ম্যানুয়াল অপারেশন:

1. সঞ্চিত ক্লোজিং এনার্জি অবিলম্বে মুক্তি দিতে সবুজ বোতাম টিপুন।

2. প্রক্রিয়াটি সার্কিট ব্রেকার পরিচিতিগুলিকে মূল সার্কিট সম্পূর্ণরূপে বন্ধ করার জন্য চালিত করে।

বৈদ্যুতিক অপারেশন:

1. ক্লোজিং সোলেনয়েড কয়েলকে শক্তি দিন।

2. সোলেনয়েড সঞ্চিত শক্তি প্রকাশ করে, পরিচিতিগুলিকে বন্ধ করে দেয়।

3. এই প্রক্রিয়া চলাকালীন, খোলার বসন্ত রিচার্জ করা শুরু করে।

4. নিরাপত্তা দ্রষ্টব্য: সিস্টেম প্রস্তুত না হওয়া পর্যন্ত অ্যান্টি-ম্যাপারেশন ইন্টারলক দ্বারা পুনরায় বন্ধ করা প্রতিরোধ করা হয়।

3. খোলার অপারেশন

ম্যানুয়াল অপারেশন:

1. সঞ্চিত খোলার শক্তি ছেড়ে দিতে লাল বোতাম টিপুন।

2. মেকানিজম প্রধান সার্কিট খুলতে সার্কিট ব্রেকার পরিচিতি চালনা করে।

বৈদ্যুতিক অপারেশন:

1. খোলার সোলেনয়েড কয়েলকে শক্তিশালী করুন।

2. সোলেনয়েড দ্রুত যোগাযোগ বিচ্ছেদ নিশ্চিত করে দ্রুত শক্তি প্রকাশ করে।

3. অপারেটিং প্রক্রিয়া নির্ভরযোগ্যভাবে প্রধান সার্কিট খোলার সম্পন্ন করে.

4. নিরাপত্তা এবং রক্ষণাবেক্ষণ টিপস

ইন্টারলক এবং স্বয়ংক্রিয়ভাবে পুনরায় বন্ধ করার অখণ্ডতা বজায় রাখার সময় এই পদ্ধতিগুলি নিরাপদ, নির্ভরযোগ্য সুইচিং নিশ্চিত করে।

স্ট্যান্ডার্ড সার্কিট ব্রেকার বিশ্লেষক ব্যবহার করে নিয়মিত পরীক্ষা করার পরামর্শ দেওয়া হয়।

প্রতি 6-12 মাসে শক্তি সঞ্চয় স্প্রিংস, ইন্টারলক এবং চলন্ত অংশগুলি লুব্রিকেট করুন।

ত্রুটি বা সিস্টেমের ক্ষতি রোধ করতে সর্বদা প্রস্তুতকারকের নির্দেশিকা অনুসরণ করুন।

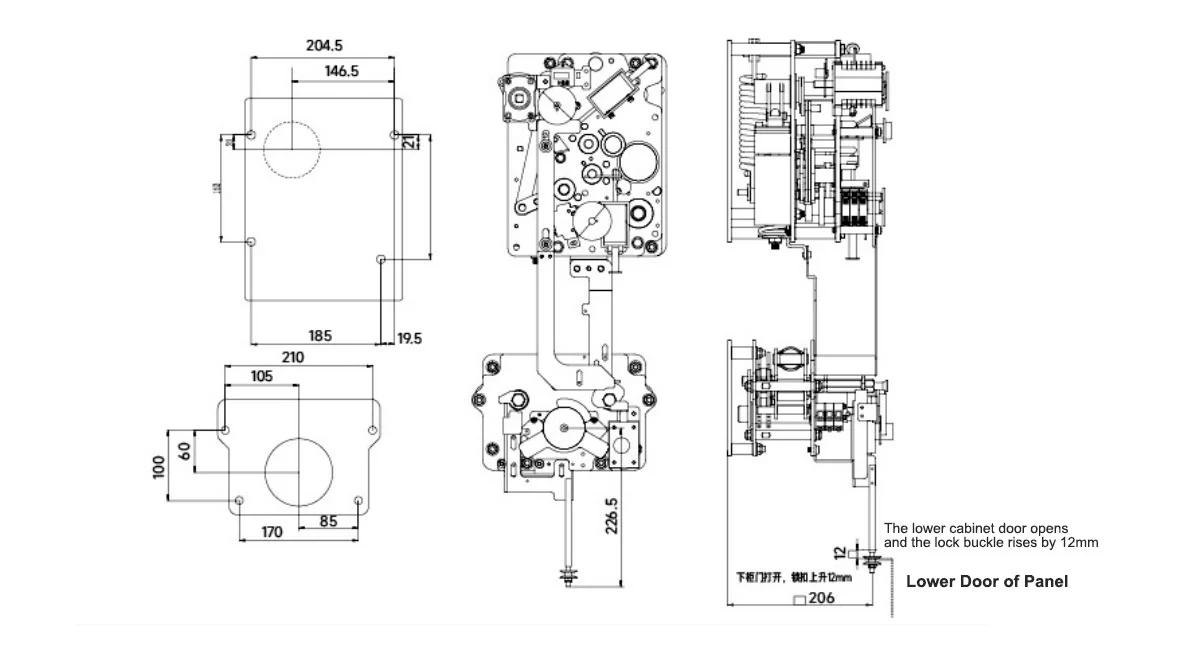

চেহারা এবং মাত্রা

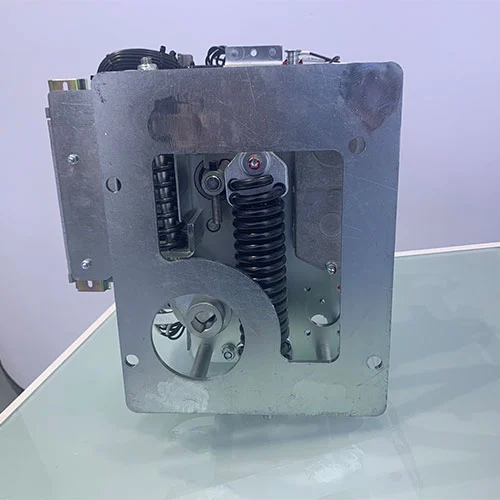

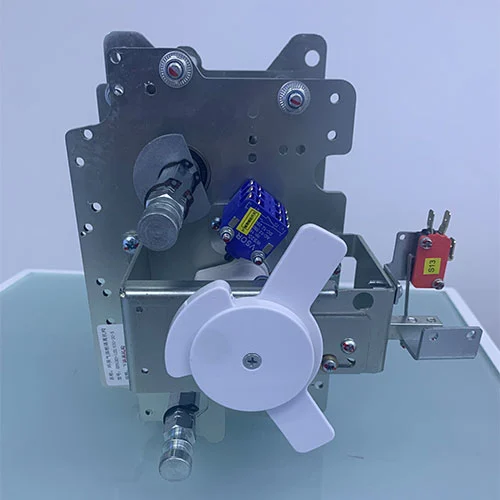

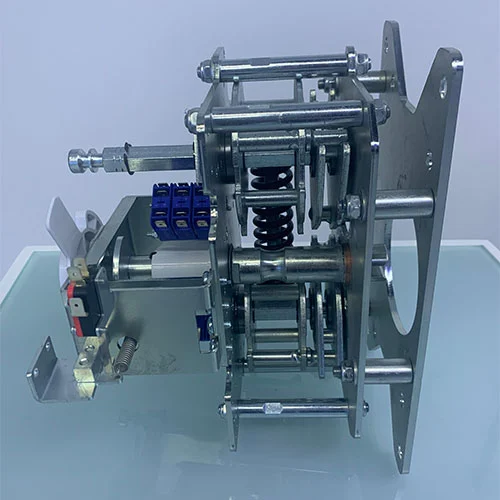

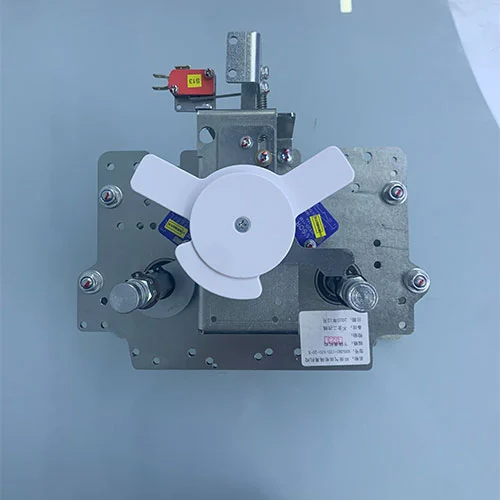

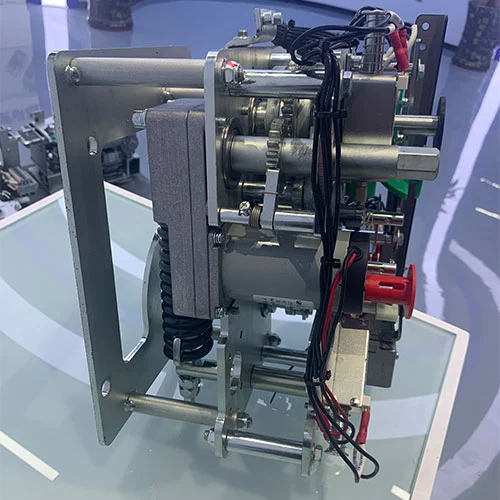

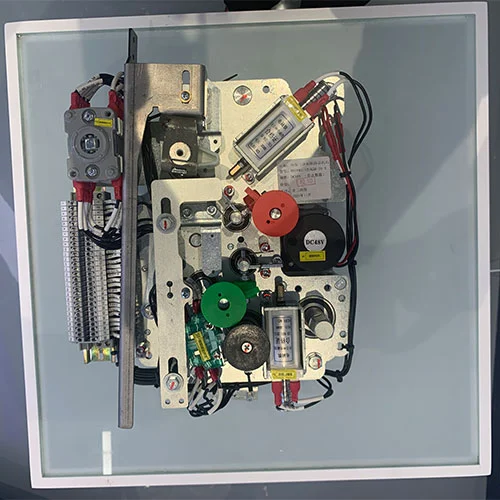

পণ্য প্রদর্শন

FAQ

প্রশ্ন 1: আইসোলেটিং মেকানিজম সহ 11kV মিডিয়াম ভোল্টেজ VCB সার্কিট ব্রেকারের যান্ত্রিক জীবন কত?

A1: সঠিক রক্ষণাবেক্ষণের সাথে, যান্ত্রিক জীবন 10, 000 চক্র অতিক্রম করতে পারে।

প্রশ্ন 2: এই পণ্য কাস্টমাইজ করা যাবে?

A2: হ্যাঁ, আমরা নির্দিষ্ট ভোল্টেজ স্তর বা পরিবেশগত প্রয়োজনীয়তা অনুযায়ী OEM/ODM পরিষেবা সরবরাহ করতে পারি।

প্রশ্ন 3: এটি কি পরিবেশ বান্ধব সুইচগিয়ারের জন্য উপযুক্ত?

A3: অবশ্যই। এই পণ্যটি স্থায়িত্ব-কেন্দ্রিক অ্যাপ্লিকেশন যেমন GIS, RMU, এবং বায়ু-অন্তরক সুইচগিয়ারে ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন 4: এটি কোন মান মেনে চলে?

A4: GB1984-2014 এবং GB/T1985-2023।

প্রশ্ন 5: কত ঘন ঘন রক্ষণাবেক্ষণ করা উচিত?

A5: প্রতি 6-12 মাসে রক্ষণাবেক্ষণের সুপারিশ করা হয়, যার মধ্যে শক্তি সঞ্চয়স্থান চেক, ইন্টারলক চেক এবং লুব্রিকেশন রয়েছে।

নিরাপত্তা এবং রক্ষণাবেক্ষণ

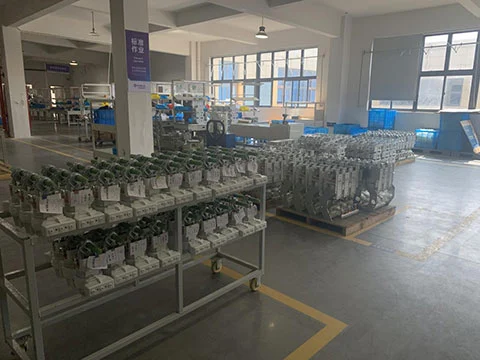

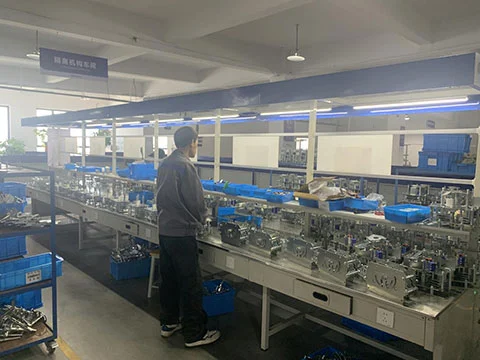

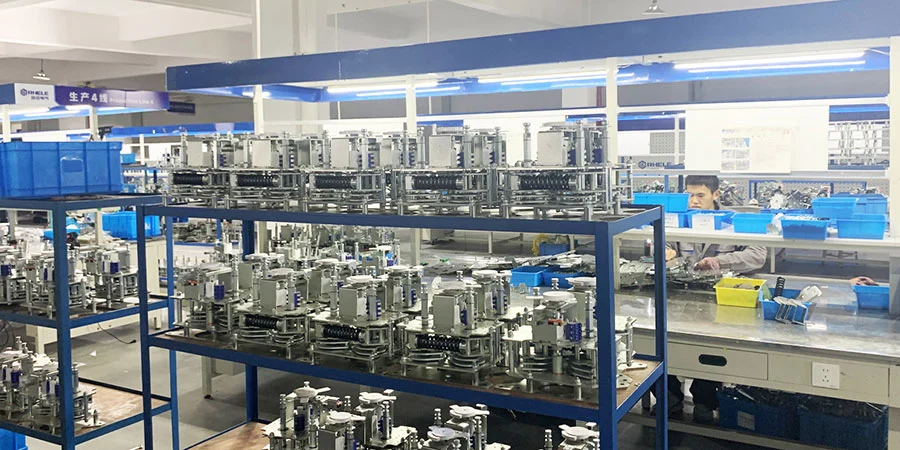

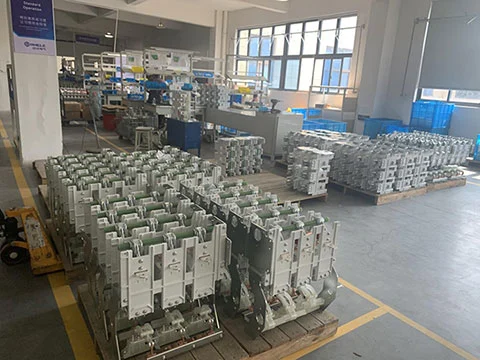

Cotenele এর কারখানা ব্যাপক পরীক্ষা এবং রক্ষণাবেক্ষণ সহায়তা প্রদান করে। সমস্ত প্রক্রিয়া চালানের আগে পরিদর্শন করা হয় এবং নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে আমাদের কারখানার প্রকৌশলীদের কাছ থেকে প্রযুক্তিগত নির্দেশনা নিয়ে আসে।

পণ্য প্রদর্শন
