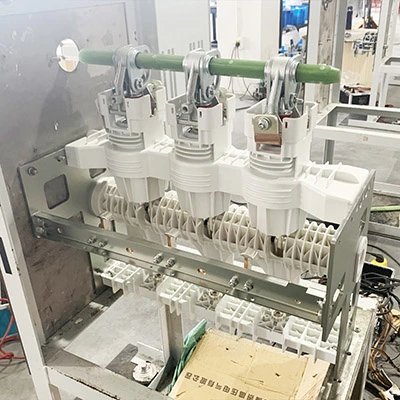

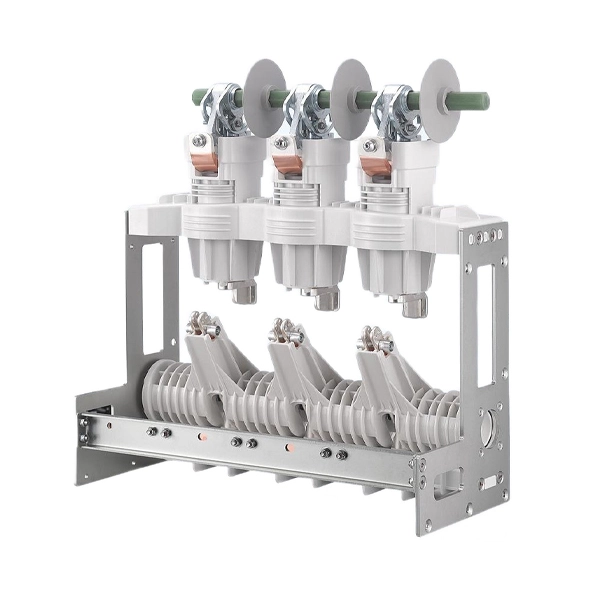

বিচ্ছিন্ন সুইচ সহ 11KV মাঝারি ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

আইসোলেটিং সুইচ সহ 11KV মিডিয়াম ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে একটি গুরুত্বপূর্ণ ডিভাইস। এটি একটি একক ইউনিটের মধ্যে সংযোগ বিচ্ছিন্নকারীর নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা ফাংশনের সাথে ভ্যাকুয়াম সার্কিট ব্রেকারের উচ্চতর কারেন্ট-বিঘ্নিত করার ক্ষমতাকে একত্রিত করে। ভ্যাকুয়াম সার্কিট ব্রেকার নিরাপদে তার ভ্যাকুয়াম ইন্টারপ্টার ব্যবহার করে স্বাভাবিক লোড এবং ফল্ট স্রোত উভয়কেই বাধা দেয়, এটি ন্যূনতম রক্ষণাবেক্ষণের সাথে ঘন ঘন অপারেশনের জন্য বিশেষভাবে উপযুক্ত করে তোলে। রক্ষণাবেক্ষণের সময় পরম নিরাপত্তা নিশ্চিত করে, ব্রেকার খোলার পরে সংযোগ বিচ্ছিন্নকারী একটি দৃশ্যমান বায়ু ফাঁক প্রদান করে।

মডেল এবং অর্থ

একটি ভ্যাকুয়াম সার্কিট ব্রেকার সংজ্ঞা

বিচ্ছিন্ন সুইচ সহ একটি 11KV মাঝারি ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার একটি বৈদ্যুতিক সরঞ্জামের সংমিশ্রণ। এই ইউনিটটি প্রাথমিকভাবে দুটি প্রধান অংশ নিয়ে গঠিত:

ভ্যাকুয়াম সার্কিট ব্রেকার ইউনিট

VCB স্বাভাবিক লোড কারেন্ট এবং শর্ট-সার্কিট ফল্ট স্রোত নিরাপদে বাধা দেওয়ার জন্য দায়ী। এটি একটি ভ্যাকুয়াম-ভিত্তিক আর্ক বিলুপ্তি প্রযুক্তি ব্যবহার করে কারেন্টের নিরাপদ বিরতি নিশ্চিত করতে।

সংযোগ বিচ্ছিন্ন হচ্ছে সুইচ

সংযোগ বিচ্ছিন্নকারী যান্ত্রিকভাবে VCB এর সাথে সংযুক্ত বা সমন্বিত। খোলা অবস্থানে থাকাকালীন এটি একটি শারীরিকভাবে দৃশ্যমান বায়ু ব্যবধান প্রদান করে, রক্ষণাবেক্ষণের সময় পাওয়ার উত্স থেকে ডাউনস্ট্রিম সরঞ্জামগুলির নিরাপদ বিচ্ছিন্নতা নিশ্চিত করে।

এই দৃশ্যমান বিরতি গ্যারান্টি দেয় যে সরঞ্জামগুলি বিচ্ছিন্ন এবং মাটিযুক্ত, এটি শ্রমিকদের জন্য কাজ করা নিরাপদ করে তোলে।

এটি লক্ষ করা গুরুত্বপূর্ণ যে যখন VCB লোডের অধীনে কাজ করতে পারে, সংযোগ বিচ্ছিন্ন একটি অফ-লোড ডিভাইস। নিরাপত্তা নিশ্চিত করার জন্য VCB ইতিমধ্যে সার্কিট খুলে দেওয়ার পরেই এটি পরিচালনা করতে হবে।

কাজের নীতি

অপারেশন দুটি স্বতন্ত্র প্রক্রিয়ার সমন্বিত ফাংশন জড়িত:

সার্কিট ব্রেকিং (ভিসিবি ফাংশন):যখন অপারেটিং মেকানিজম (স্প্রিং বা ইলেক্ট্রোম্যাগনেটিক) খোলার জন্য সক্রিয় করা হয়, তখন ভ্যাকুয়াম ইন্টারপ্টিং চেম্বারের ভিতরে চলমান পরিচিতিগুলি আলাদা হয়ে যায়। যোগাযোগের পৃষ্ঠ থেকে নির্গত ধাতব বাষ্পে একটি বৈদ্যুতিক চাপ শুরু হয়। বিশেষভাবে আকৃতির পরিচিতিগুলি (প্রায়ই একটি অনুদৈর্ঘ্য চৌম্বক ক্ষেত্রের নকশা নিযুক্ত করে) এই চাপ নিয়ন্ত্রণ করে, যার ফলে এটি দ্রুত ঘোরে। ধাতব বাষ্প আশেপাশের ঢালগুলিতে ঘনীভূত হয় এবং AC চক্রের স্বাভাবিক কারেন্ট শূন্যে চাপটি নিভে যায়। ভ্যাকুয়াম মাধ্যম দ্রুত তার উচ্চ অস্তরক শক্তি পুনরুদ্ধার করে, স্রোতকে বাধা দেয়।

সংযোগ বিচ্ছিন্ন ফাংশন:ভ্যাকুয়ান সার্কিট ব্রেকার দ্বারা বৈদ্যুতিক সার্কিট খোলার পরে, বিচ্ছিন্ন প্রক্রিয়া সক্রিয় করা যেতে পারে (ম্যানুয়ালি বা মোটর-চালিত)। ভ্যাকুয়াম সার্কিট ব্রেকার শারীরিকভাবে বিচ্ছিন্ন পরিচিতিগুলি চালায় যা VCB-এর ভ্যাকুয়াম ইন্টারপ্টার থেকে আলাদা, খুলবে, প্রধান বর্তমান সার্কিটে একটি পরিষ্কার, দৃশ্যমান বায়ু ফাঁক তৈরি করবে। উপযুক্ত গ্রাউন্ডিং প্রক্রিয়া সম্পন্ন করার পর, কর্মীরা নিরাপদে বিচ্ছিন্নতার জায়গার মধ্যে কাজ করতে পারে গ্যাপ দ্বারা গঠিত নির্ভরযোগ্য বিচ্ছিন্নতা বিন্দুর উপর নির্ভর করে।

ভ্যাকুয়াম সার্কিট ব্রেকার এর গঠন

বিচ্ছিন্ন সুইচ সহ 11KV মাঝারি ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারের কাঠামোতে নিম্নলিখিত বৈশিষ্ট্যগুলি অন্তর্ভুক্ত রয়েছে:

ভ্যাকুয়াম ইন্টারপ্টিং ইউনিট (মূল উপাদান):এটি সেরা গুরুত্বপূর্ণ ফাংশন। প্রতিটি ফেজ একটি সিল ভ্যাকুয়াম বাধা অন্তর্ভুক্ত. এর প্রধান উপাদানগুলি হল: হারমেটিক ইনসুলেশন শেল (সিরামিক/কাচের খাম), পরিবাহী সিস্টেম (স্থির/চলন্ত পরিচিতি এবং কন্ডাক্টর, প্রায়শই উচ্চ ব্রেকিং ক্ষমতার জন্য অক্ষীয় চৌম্বক ক্ষেত্র ডিজাইন সহ), এবং শিল্ডিং সিস্টেম (ইনসুলেশন রক্ষা এবং বৈদ্যুতিক ক্ষেত্র নিয়ন্ত্রণ করার জন্য ধাতব ঢাল)।

অপারেটিং মেকানিজম:একটি একক, সাধারণ প্রক্রিয়া (যেমন একটি স্প্রিং-অপারেটেড বা ইলেক্ট্রোম্যাগনেটিক টাইপ) সাধারণত VCB এর দ্রুত মেক/ব্রেক অ্যাকশন এবং সংযোগ বিচ্ছিন্নকারীর ক্রমিক অপারেশন উভয়ের জন্য শক্তি সরবরাহ করে। ইন্টারলকগুলি সঠিক ক্রম এবং এবং নির্ভরযোগ্য নিরাপত্তা নিশ্চিত করে: বিচ্ছিন্ন সুইচ শুধুমাত্র তখনই কাজ করতে পারে যখন VCB খোলা থাকে।

সংযোগ বিচ্ছিন্ন সমাবেশ:এটি প্রতিটি পর্যায়ের জন্য বিচ্ছিন্ন পরিচিতির একটি সেট (ছুরি-সুইচ টাইপ বা আধুনিক লিনিয়ার-মোশন টাইপ) নিয়ে গঠিত, যা ভিসিবি ইন্টারপ্টারের সাথে সিরিজে মাউন্ট করা হয়। এগুলি যান্ত্রিকভাবে প্রধান অপারেটিং প্রক্রিয়ার সাথে যুক্ত বা কঠোর সিকোয়েন্সিং যুক্তি সহ একটি ডেডিকেটেড ম্যানুয়াল/মোটর ড্রাইভ রয়েছে।

সমর্থন কাঠামো এবং নিরোধক:সমাবেশ একটি বলিষ্ঠ ফ্রেমে মাউন্ট করা হয়. নিরোধক রড, স্তম্ভ, বা ইপোক্সি ইনসুলেটরগুলি লাইভ অংশ, মাটিযুক্ত ফ্রেম এবং পর্যায়গুলির মধ্যে প্রয়োজনীয় অস্তরক এবং যান্ত্রিক সহায়তা প্রদান করে।

অ্যাপ্লিকেশন

Cotenele 11KV মাঝারি ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার বিচ্ছিন্ন সুইচ সহ ব্যাপকভাবে ব্যবহৃত হয়:

নগর ও শিল্প সাবস্টেশন

রেলওয়ে এবং মেট্রো ট্র্যাকশন পাওয়ার সিস্টেম

পেট্রোকেমিক্যাল এবং শক্তি উদ্ভিদ

নবায়নযোগ্য শক্তি বিতরণ ব্যবস্থা

স্মার্ট গ্রিড এবং পৌর পরিকাঠামো

ইস্পাত, খনির, এবং ভারী শিল্প সুবিধা

সার্কিট ব্রেকার VS আইসোলেশন সুইচ

একটি ভ্যাকুয়াম সার্কিট ব্রেকার এবং একটি আইসোলেটরের কাজগুলি আলাদা। এখানে একটি তুলনা:

প্রাথমিক ফাংশন:

1. সার্কিট ব্রেকার: একটি প্রতিরক্ষামূলক সুইচিং ডিভাইস। এটি স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি স্বাভাবিক লোড অবস্থা এবং অস্বাভাবিক অবস্থার (যেমন শর্ট-সার্কিট) উভয়ের অধীনে স্রোত তৈরি, বহন এবং ভাঙ্গার জন্য ডিজাইন করা হয়েছে। এর সর্বোত্তম ফাংশন হল কারেন্টকে বাধা দেওয়া, নিরাপদে চাপটি নিভিয়ে দেওয়া।

2. সংযোগ বিচ্ছিন্নকারী (আইসোলেটর): একটি নিরাপত্তা বিচ্ছিন্ন ডিভাইস। এর একমাত্র কাজ হল সার্কিটে একটি দৃশ্যমান বিরতি প্রদান করা, রক্ষণাবেক্ষণের সময় নিরাপত্তার জন্য একটি নির্ভরযোগ্য বিচ্ছিন্নতা ব্যবধান নিশ্চিত করা। এটিতে কোন উল্লেখযোগ্য স্রোত তৈরি বা ভাঙ্গার কোন পরিকল্পিত ক্ষমতা নেই।

বর্তমান অধীনে অপারেশন:

1. সার্কিট ব্রেকার: কারেন্ট ব্যাহত করতে কাজ করতে হবে। এর পরিচিতি অংশ লোডের অধীনে, এবং এটি বিশেষভাবে এর সিল করা ভ্যাকুয়াম চেম্বারের মধ্যে ফলের চাপ নিভানোর জন্য ডিজাইন করা হয়েছে।

2. সংযোগ বিচ্ছিন্ন: কারেন্ট প্রবাহিত হলে কখনই পরিচালনা করা উচিত নয় (কিছু ডিজাইনে নগণ্য ক্যাপাসিটিভ কারেন্ট ছাড়া)। লোডের অধীনে কাজ করা খোলা বাতাসে একটি বিপজ্জনক, অনিয়ন্ত্রিত চাপ সৃষ্টি করবে।

নকশা কোর:

1. সার্কিট ব্রেকার: ইঞ্জিনিয়ারিং প্রধানত যোগাযোগের উপকরণগুলির উপর হয় যেমন তামা-ক্রোমিয়াম অ্যালয়, যোগাযোগের চাপ (যা কম প্রতিরোধ নিশ্চিত করা এবং ইলেক্ট্রোডাইনামিক ফোর্স সহ্য করা, যোগাযোগের ভ্রমণ/গতি যা আর্কিং টাইম নিয়ন্ত্রণ করতে এবং বাউন্স প্রতিরোধ করতে সর্বোত্তম খোলার/বন্ধ করার গতি, এবং ভ্যাকুয়ামে উচ্চ অস্তরক পুনরুদ্ধার অর্জন করে।

2. বিচ্ছিন্ন সুইচ: ইঞ্জিনিয়ারিং প্রধানত যান্ত্রিক অনমনীয়তা, খোলা/বন্ধ অবস্থানের স্পষ্টতা, উদাহরণস্বরূপ দৃশ্যমান ফাঁক, বায়ু নিরোধকের জন্য ক্রীপেজ/ক্লিয়ারেন্স দূরত্ব, এবং স্থির-অবস্থায় কারেন্টের অধীনে বন্ধ থাকা অবস্থায় বিচ্ছিন্ন যোগাযোগের ইন্টারফেস শক্তিশালী হয়।

ক্রম:

সম্মিলিত যন্ত্রপাতিতে, বৈদ্যুতিক সার্কিট সংযোগ বিচ্ছিন্ন করার জন্য ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) সর্বদা প্রথমে কাজ করতে হবে। বর্তমান প্রবাহ বিঘ্নিত হয়েছে তা নিশ্চিত হওয়ার পরেই কেবলমাত্র শারীরিক বিচ্ছিন্নতা ব্যবধান তৈরি করতে সংযোগ বিচ্ছিন্নকারী নিরাপদে পরিচালিত হতে পারে। এই ক্রমটি যান্ত্রিক বা বৈদ্যুতিক ইন্টারলকের মাধ্যমে প্রয়োগ করা হয়।

প্রযুক্তিগত পরামিতি

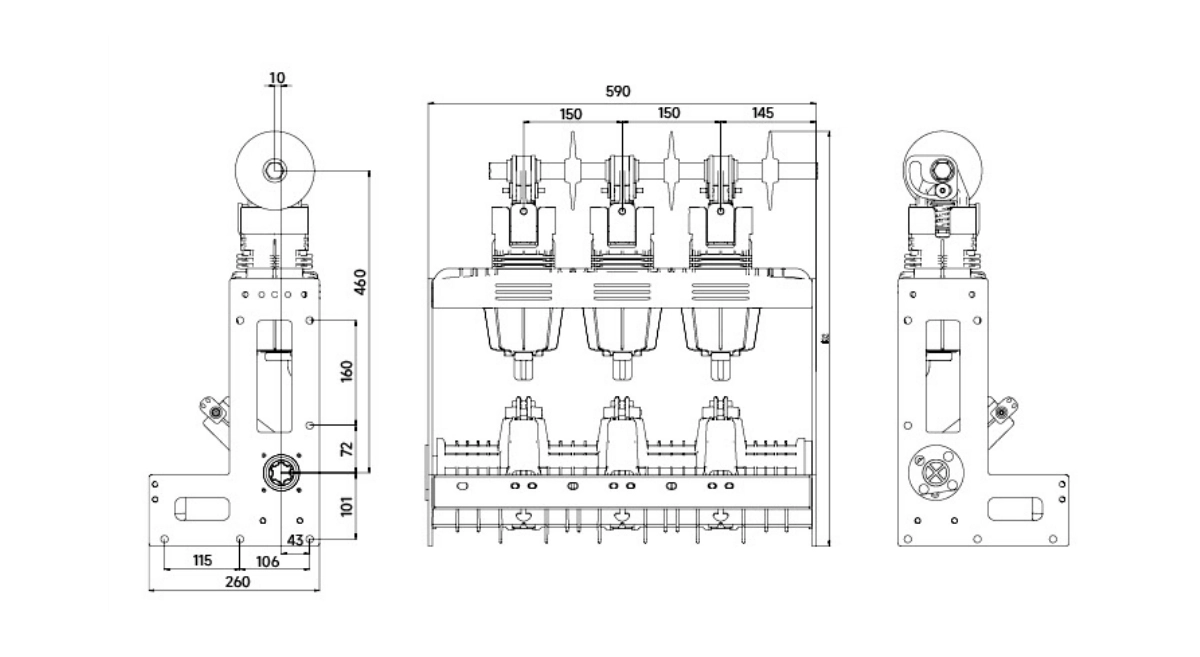

চেহারা এবং মাত্রা

গুণমানের নিশ্চয়তা

ডেলিভারির আগে টাইপ টেস্ট এবং রুটিন টেস্ট

উচ্চ-ভোল্টেজ প্রতিরোধ এবং নিরোধক পরীক্ষা

যান্ত্রিক এবং জীবনচক্র পরীক্ষা

ঐচ্ছিক তৃতীয় পক্ষের পরিদর্শন

দ্বারা প্রত্যয়িত:

ISO9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম

ISO14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম

ISO45001 পেশাগত স্বাস্থ্য এবং নিরাপত্তা

FAQ

1. ভ্যাকুয়াম সার্কিট ব্রেকার এবং একটি আইসোলেটরের মধ্যে পার্থক্য কী?

একটি ভ্যাকুয়াম সার্কিট ব্রেকার লোডের অধীনে কারেন্টকে বাধা দেয়, যখন একটি আইসোলেটর একটি দৃশ্যমান সংযোগ বিচ্ছিন্ন বিন্দু প্রদান করে এবং শুধুমাত্র তখনই কাজ করতে হবে যখন কোনো কারেন্ট প্রবাহিত হয় না।

2. কেন বিচ্ছিন্ন সুইচ সহ একটি 11KV মাঝারি ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করবেন?

কারণ এটি তেল বা SF6 সার্কিট ব্রেকারগুলির তুলনায় উচ্চ নির্ভরযোগ্যতা, দ্রুত চাপ নির্বাপক, কম রক্ষণাবেক্ষণ এবং দীর্ঘ পরিষেবা জীবন সরবরাহ করে।

3. বিচ্ছিন্ন সুইচ কারেন্ট ভাঙতে পারে?

না। আইসোলেটরটি কঠোরভাবে একটি অফ-লোড ডিভাইস এবং সার্কিট ব্রেকার খোলার পরেই এটি চালানো উচিত।

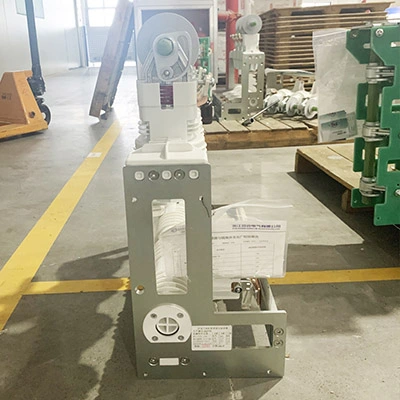

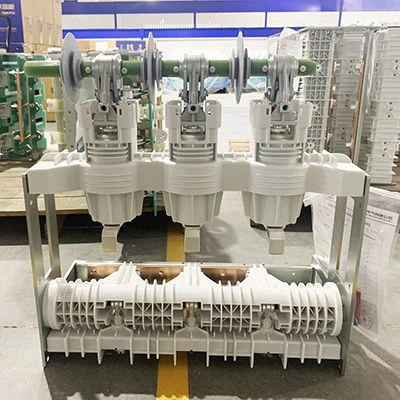

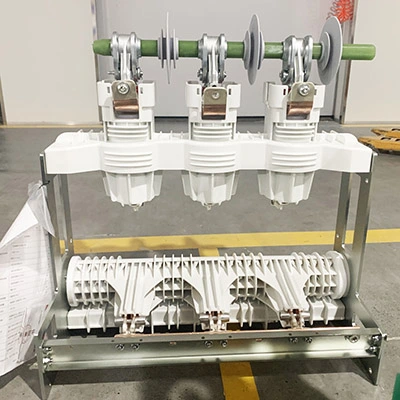

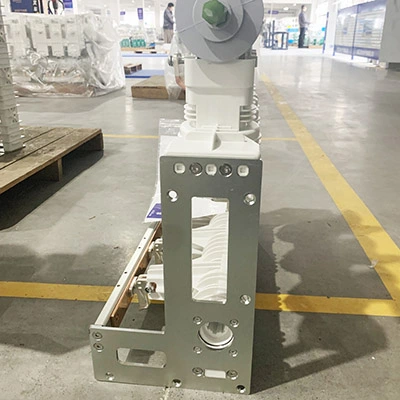

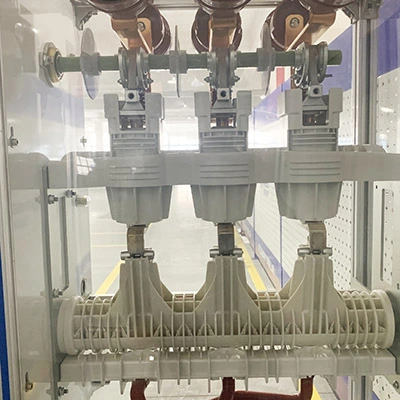

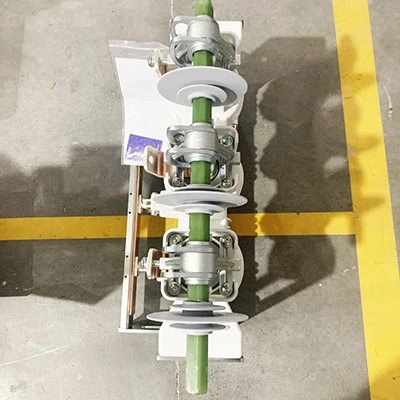

পণ্য প্রদর্শন

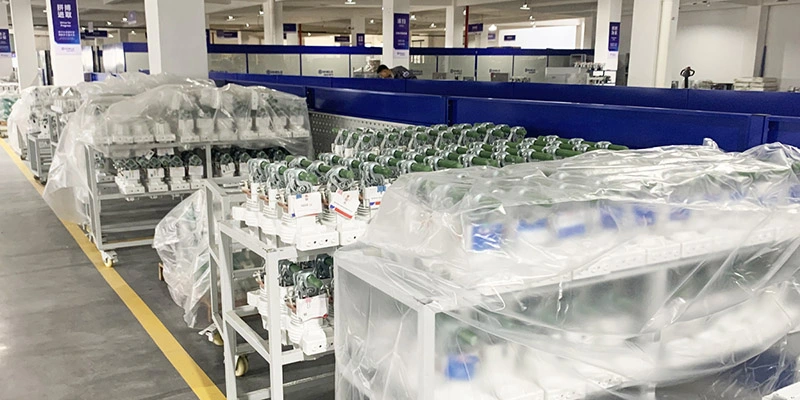

আমাদের কর্মশালা
