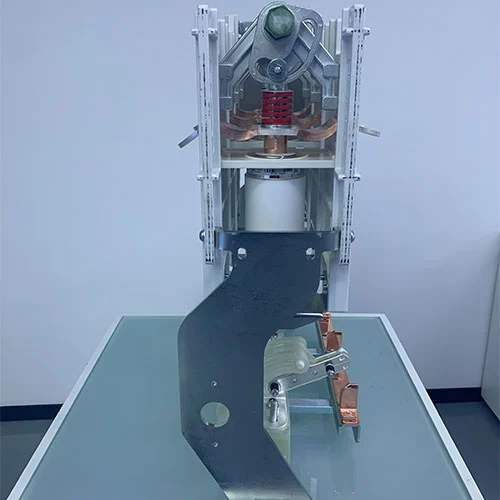

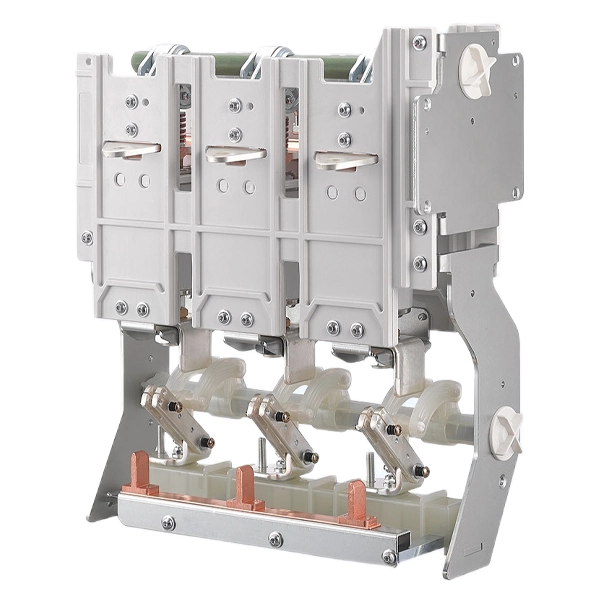

11KV মাঝারি ভোল্টেজ সুইচগিয়ার ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেশন সুইচ
Cotenele হল 11KV মাঝারি ভোল্টেজ সুইচগিয়ার ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেশন সুইচের একজন পেশাদার চীন প্রস্তুতকারক, 12kV–40.5kV সুইচগিয়ারের মূল উপাদানগুলিতে বিশেষজ্ঞ৷ আমাদের পণ্যগুলি সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি, শিল্প বিদ্যুৎ বিতরণ এবং রেলওয়ে সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। মাঝারি-ভোল্টেজ রিং প্রধান ইউনিটের এই দুটি মূল উপাদান শিল্প উদ্ভিদ এবং আধুনিক স্মার্ট গ্রিডগুলির জন্য একটি স্থিতিস্থাপক বৈদ্যুতিক অবকাঠামো তৈরির চাবিকাঠি।
আধুনিক মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং আইসোলেশন সুইচ দুটি অপরিহার্য উপাদান যা অপারেশনাল নিরাপত্তা এবং সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করে।
Cotenele-এ, আমরা একাধিক 110kV সাবস্টেশন, বায়ু বিদ্যুৎ কেন্দ্র এবং ফটোভোলটাইক প্রকল্পগুলিতে এই মূল উপাদানগুলি সরবরাহ করেছি, যেখানে স্থিতিশীল স্যুইচিং কর্মক্ষমতা এবং ত্রুটি সুরক্ষা গুরুত্বপূর্ণ।
উভয় ডিভাইসই মাঝারি-ভোল্টেজ সুইচগিয়ার এবং রিং মেইন ইউনিট (RMUs) এর মধ্যে ইনস্টল করা থাকলেও, তারা মৌলিকভাবে ভিন্ন কিন্তু পরিপূরক ভূমিকা পালন করে:
ভ্যাকুয়াম সার্কিট ব্রেকার:দোষ সুরক্ষা জন্য দায়ী
বিচ্ছিন্নতা সুইচ:নিরাপদ বিচ্ছিন্নতা এবং রক্ষণাবেক্ষণের জন্য দায়ী
11KV মাঝারি ভোল্টেজ সুইচগিয়ার ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেশন সুইচ একটি নিরাপদ, নিয়ন্ত্রণযোগ্য এবং সহজে রক্ষণাবেক্ষণযোগ্য পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের ভিত্তি তৈরি করে।
পণ্যের মডেল
| কেডি | V | 12 | D | 1250 | 25 |
| কোম্পানি কোড |
ভ্যাকুয়াম সার্কিট ব্রেকার অপারেটিং মেকানিজম | রেট ভোল্টেজ |
আর্থিং টাইপ | রেট বর্তমান |
রেট স্বল্প সময়ের বর্তমান সহ্য করা |
ভ্যাকুয়াম সার্কিট ব্রেকার কি?
ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি বৈদ্যুতিক সুইচগিয়ার যা কারেন্ট বন্ধ করার জন্য একটি চাপ নির্বাপক মাধ্যম হিসাবে ভ্যাকুয়াম ব্যবহার করে।
কাজের নীতি:যখন একটি ত্রুটি ঘটে, তখন একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে স্থির এবং চলমান যোগাযোগগুলি আলাদা হয়ে যায়। এই ক্রিয়াটি আয়নিত ধাতব বাষ্প দ্বারা গঠিত একটি চাপ তৈরি করবে। যাইহোক, একটি প্রায় সম্পূর্ণ ভ্যাকুয়াম পরিবেশে, কোন গ্যাস একটি চাপের জ্বলন ধরে রাখতে পারে না। ধাতব বাষ্প দ্রুত যোগাযোগের পৃষ্ঠে ঘনীভূত হবে, প্রায় সঙ্গে সঙ্গে চাপ নিভিয়ে দেবে। এই প্রক্রিয়াটি দ্রুত ত্রুটিগুলিকে বিচ্ছিন্ন করতে পারে এবং সম্ভাব্য সর্বাধিক পরিমাণে শক্তির ক্ষতি হ্রাস করতে পারে।
মূল উপাদান:এর মূলটি হল ভ্যাকুয়াম ইন্টারপ্টার, যা পরিচিতিগুলিকে রাখে। একটি আর্ক শিল্ড চেম্বারকে ধাতব বাষ্প দূষণ থেকে রক্ষা করে। একটি অ্যাকচুয়েটর মেকানিজম (স্প্রিং, ম্যাগনেটিক বা মোটর) অপারেটিং রডের মাধ্যমে চলমান যোগাযোগকে চালিত করে, যখন একটি অন্তরক হাউজিং সমর্থন এবং অস্তরক শক্তি প্রদান করে।
একটি সুইচ সংযোগ বিচ্ছিন্ন কি?
একটি সুইচ ডিসকানেক্টর হল মাঝারি-ভোল্টেজের সুইচগিয়ারের একটি বৈদ্যুতিক উপাদান বা আধুনিক পাওয়ার সিস্টেমে রিং প্রধান ইউনিট, এই সুইচিং ডিভাইসের প্রধান কাজ হল যে, বন্ধ অবস্থায়, স্বাভাবিক লোড কারেন্ট বহন করে। খোলা অবস্থানে, এটি সার্কিটে কাজ করা কর্মীদের নিরাপত্তা নিশ্চিত করতে একটি নির্ভরযোগ্য বিচ্ছিন্ন দূরত্ব প্রদান করে।
কার্যকারিতা:এটি নিরাপদে স্বাভাবিক লোড স্রোত তৈরি এবং ভাঙ্গার জন্য ডিজাইন করা হয়েছে তবে প্রাথমিকভাবে উচ্চ ফল্ট স্রোত (শর্ট সার্কিট) বাধা দেওয়ার উদ্দেশ্যে নয়। বিচ্ছিন্নতা সুইচ একটি নির্দিষ্ট সীমিত সময়ের জন্য শর্ট-সার্কিট কারেন্ট সহ্য করতে পারে যতক্ষণ না আপস্ট্রিম সুরক্ষা উপাদান অস্বাভাবিক পরিস্থিতিতে ত্রুটি পরিষ্কার করে।
প্রকার:
বায়ু-নিরোধক:এই ধরনের আইসোলেশন সুইচ পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কে ট্রান্সফরমার, ক্যাবল এবং মোটর স্যুইচ করার জন্য উপযুক্ত।
গ্যাস-অন্তরক:এই ধরনের বিচ্ছিন্ন সুইচ সাধারণত SF6 বা SF6-মুক্ত প্রযুক্তি ব্যবহার করে, তাদের বৈশিষ্ট্যগুলি একটি কমপ্যাক্ট ফুটপ্রিন্ট এবং উচ্চ কার্যকারিতা রয়েছে, যা ধাতু-ঘেরা সুইচগিয়ার এবং অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে স্থান সীমিত।

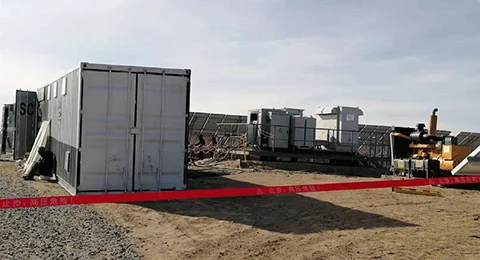

অ্যাপ্লিকেশন দৃশ্যকল্প
প্রকল্পে অভিজ্ঞতা সহ যেমন:

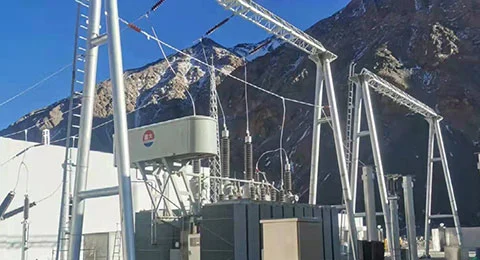

110kV সাবস্টেশন

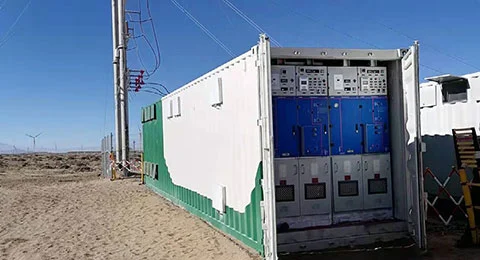

উপকূলীয় বায়ু বিদ্যুৎ প্রকল্প

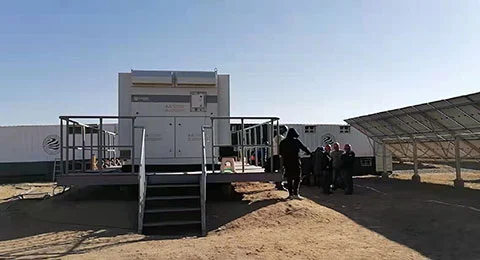

1600MW ফটোভোলটাইক ঘাঁটি
রেলওয়ে অবকাঠামো (সিচুয়ান-তিব্বত রেলওয়ে)
11KV মাঝারি ভোল্টেজ সুইচগিয়ার ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেশন সুইচ ব্যাপকভাবে প্রয়োগ করা হয়:
1. পাওয়ার সাবস্টেশন
ট্রান্সফরমার এবং ফিডার সুরক্ষা
গ্রিড স্থিতিশীলতা নিশ্চিত করা
2. নবায়নযোগ্য শক্তি
ঘন ঘন সুইচিং হ্যান্ডলিং
শক্তি ওঠানামা পরিচালনা
3. ইন্ডাস্ট্রিয়াল পাওয়ার সিস্টেম
ইস্পাত গাছপালা, খনির, পেট্রোকেমিক্যাল
উচ্চ-লোড সরঞ্জাম সুরক্ষা
4. রেলওয়ে এবং অবকাঠামো
স্থিতিশীল ট্র্যাকশন পাওয়ার সাপ্লাই
উচ্চ নির্ভরযোগ্যতা প্রয়োজনীয়তা
5. বাণিজ্যিক এবং পৌর ব্যবস্থা
হাসপাতাল, ডাটা সেন্টার, মেট্রো সিস্টেম
প্রযুক্তিগত পরামিতি
| এসএন | বিষয়বস্তু | ইউনিট | প্রযুক্তিগত পোরামিটার |
| 1 | প্রধান সার্কিট প্রতিরোধ | uΩ | ≤60 |
| 2 | ভ্রমণ ওভার | মিমি | 2-3 |
| 3 | খোলা পরিচিতিগুলির মধ্যে ক্লিয়ারেন্স | মিমি | 8-10 |
| 4 | ক্লোজিং অপারেশন এ যোগাযোগ বাউন্স সময়কাল | ms | ≤2 |
| 5 | খোলার গড় গতি | m/s | 1-1.6 |
| 6 | গড় বন্ধ গতি | m/s | 0.6-1.2 |
| 7 | যোগাযোগ খোলার একযোগে আউট | ms | ≤2 |
| 8 | যোগাযোগ বন্ধ করার একযোগে আউট | ms | ≤2 |

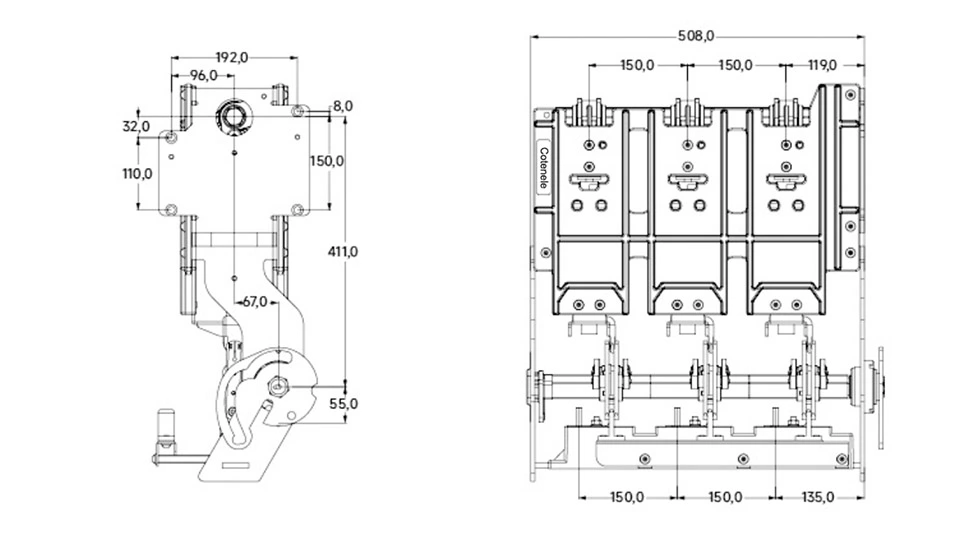

চেহারা এবং মাত্রা
কেন Cotenele চয়ন?
1. বাস্তব উত্পাদন ক্ষমতা
Yueqing এ 30, 000㎡ উৎপাদন বেস
12kV–40.5kV সুইচগিয়ার উপাদানগুলিতে ফোকাস করুন৷
2. প্রমাণিত ইঞ্জিনিয়ারিং অভিজ্ঞতা
বায়ু, সৌর, রেলপথ এবং বিদেশী খনির প্রকল্পগুলিতে সরবরাহ করা হয়
কঠোর পরিবেশে যাচাইকৃত কর্মক্ষমতা
3. প্রত্যয়িত গুণমান সিস্টেম
ISO9001 / ISO14001 / ISO45001
জাতীয় পরীক্ষাগার থেকে পরীক্ষার রিপোর্ট টাইপ করুন
4. ক্রমাগত R&D
RHSV পরিবেশগত সুইচগিয়ার প্রযুক্তির 3 প্রজন্ম
একাধিক পেটেন্ট ডিজাইন
5. সবুজ এবং ভবিষ্যৎ ভিত্তিক
SF6-মুক্ত সমাধান
"গ্রিন ফ্যাক্টরি" এবং "গ্রিন সাপ্লাই চেইন" সার্টিফিকেশন
FAQ
1. 11kV সুইচগিয়ারে ভ্যাকুয়াম সার্কিট ব্রেকারের কাজ কী?
ভ্যাকুয়াম সার্কিট ব্রেকার (VCB) স্বয়ংক্রিয়ভাবে ফল্ট স্রোত যেমন শর্ট সার্কিট এবং ওভারলোডগুলিকে বাধা দিয়ে বৈদ্যুতিক সিস্টেমকে রক্ষা করার জন্য দায়ী।
এটি দ্রুত ফল্ট ক্লিয়ারেন্স নিশ্চিত করে এবং 11kV ডিস্ট্রিবিউশন নেটওয়ার্কে যন্ত্রপাতির ক্ষতি প্রতিরোধ করে।
2. একটি VCB এবং একটি সংযোগ বিচ্ছিন্ন মধ্যে প্রধান পার্থক্য কি?
একটি ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি প্রতিরক্ষামূলক যন্ত্র যা স্বয়ংক্রিয়ভাবে গুরুতর ফল্ট স্রোত (যেমন শর্ট-সার্কিট কারেন্ট) বন্ধ করতে ব্যবহৃত হয়। একটি সুইচ ডিসকানেক্টর হল একটি সুইচিং ডিভাইস যা নিরাপদে স্বাভাবিক লোড স্রোত তৈরি এবং ভাঙার জন্য এবং সুরক্ষার জন্য একটি দৃশ্যমান বিচ্ছিন্নতা বিন্দু প্রদান করার জন্য ডিজাইন করা হয়েছে; এটা নির্ভরযোগ্যভাবে ফল্ট স্রোত বাধা দিতে পারে না.
3. কেন ভ্যাকুয়াম সার্কিট ব্রেকার পরিবেশ বান্ধব জন্য ডিজাইন করা হয়?
সালফার হেক্সাফ্লোরাইড গ্যাস ইনসুলেটেড সার্কিট ব্রেকারের প্রযুক্তির বিপরীতে, ভ্যাকুয়াম সার্কিট ব্রেকার আর্কস নিভানোর জন্য গ্রিনহাউস গ্যাস ব্যবহার করে না। তারা একটি সাধারণ ভ্যাকুয়াম নীতির উপর কাজ করে, পরিবেশগতভাবে বন্ধুত্বপূর্ণ এবং বিশ্বব্যাপী আরও পরিবেশ বান্ধব শক্তি সমাধানের জন্য নিয়ন্ত্রক প্রয়োজনীয়তাগুলি মেনে চলে।
4. সুইচ সংযোগ বিচ্ছিন্ন করার জন্য কি রক্ষণাবেক্ষণের প্রয়োজন হয়?
হ্যাঁ, কিন্তু স্তর ধরনের উপর নির্ভর করে. এয়ার-ইনসুলেটেড সুইচ সংযোগ বিচ্ছিন্নকারীদের পর্যায়ক্রমিক পরিদর্শন এবং যোগাযোগ পরিষ্কারের প্রয়োজন হতে পারে। গ্যাস নিরোধক পদার্থ (যেমন সালফার হেক্সাফ্লোরাইড) সাধারণত "স্থায়ীভাবে সিল করা হয়" এবং ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয় না। Kotner বিভিন্ন ব্যবহারের প্রয়োজন মেটাতে এই দুই ধরনের পণ্য অফার করে।
5. একটি 11KV মাঝারি ভোল্টেজ সুইচগিয়ার ভ্যাকুয়াম সার্কিট ব্রেকার আইসোলেশন সুইচ সুরক্ষার জন্য ব্যবহার করা যেতে পারে?
স্ট্যান্ডার্ড সুইচ সার্কিট ব্রেকার ফল্ট স্রোত কাটাতে অক্ষম। কিন্তু যদি ফিউজের সাথে একত্রে ব্যবহার করা হয় (যেমন সুইচ ফিউজ কম্বিনেশন ডিভাইসে), আইসোলেটিং সুইচগুলি সুরক্ষা ফাংশন প্রদান করতে পারে। ফিউজ ফল্ট কারেন্ট বন্ধ করে দেবে, এবং তারপর সংযোগ বিচ্ছিন্নকারীরা সার্কিটকে বিচ্ছিন্ন করবে।
6. কিভাবে VCBs পুনর্নবীকরণযোগ্য শক্তির বৃদ্ধি সমর্থন করে?
যদি সৌর এবং বায়ু শক্তি সিস্টেমগুলি পাওয়ার আউটপুটে উল্লেখযোগ্য ওঠানামা অনুভব করে এবং ঘন ঘন স্যুইচিংয়ের প্রয়োজন হয়, VCB গুলি এই অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত কারণ তারা কার্যক্ষমতা হ্রাস ছাড়াই ঘন ঘন স্যুইচিং অপারেশন পরিচালনা করতে পারে এবং দ্রুত ফল্ট-ক্লিয়ারিং ক্ষমতা প্রদান করতে পারে, তাই এটি গ্রিড স্থিতিশীলতা নিশ্চিত করতে পারে।

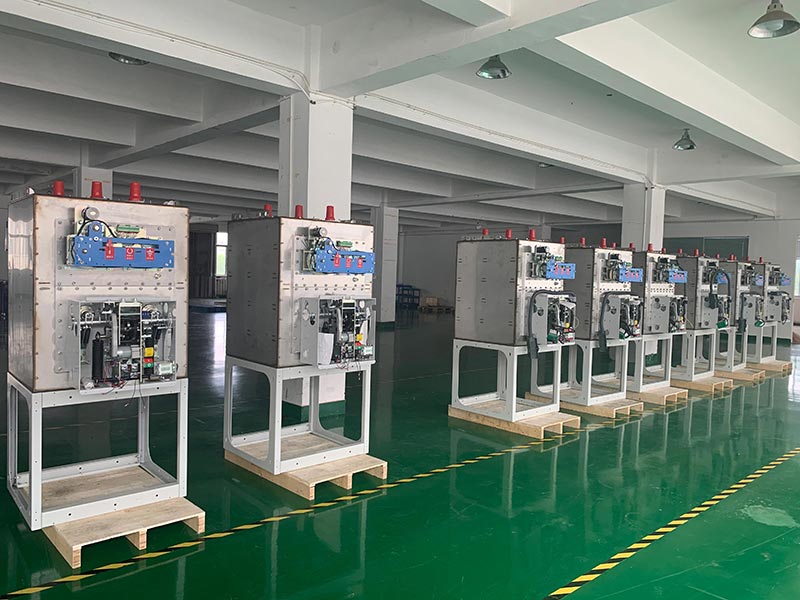

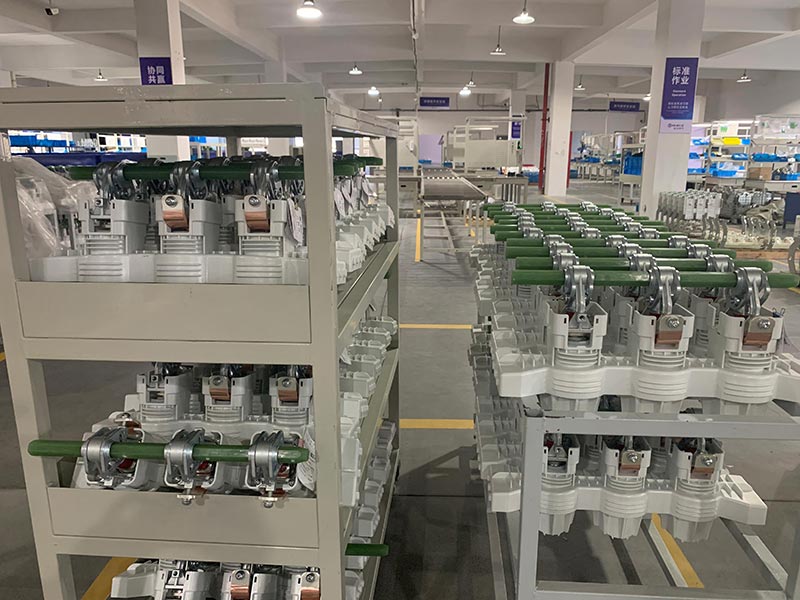

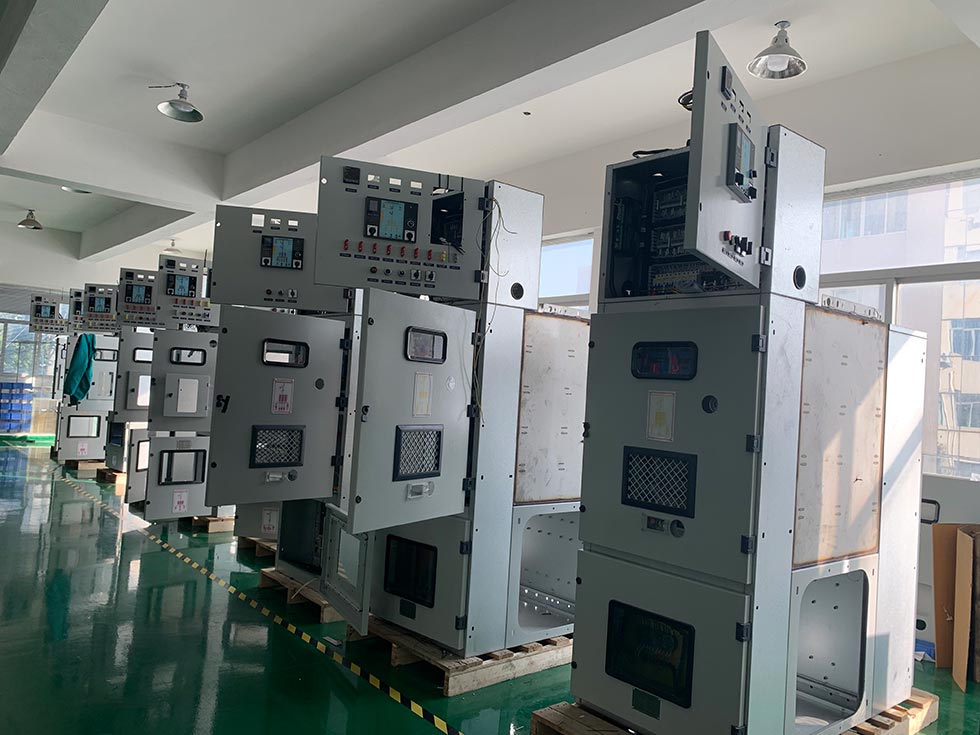

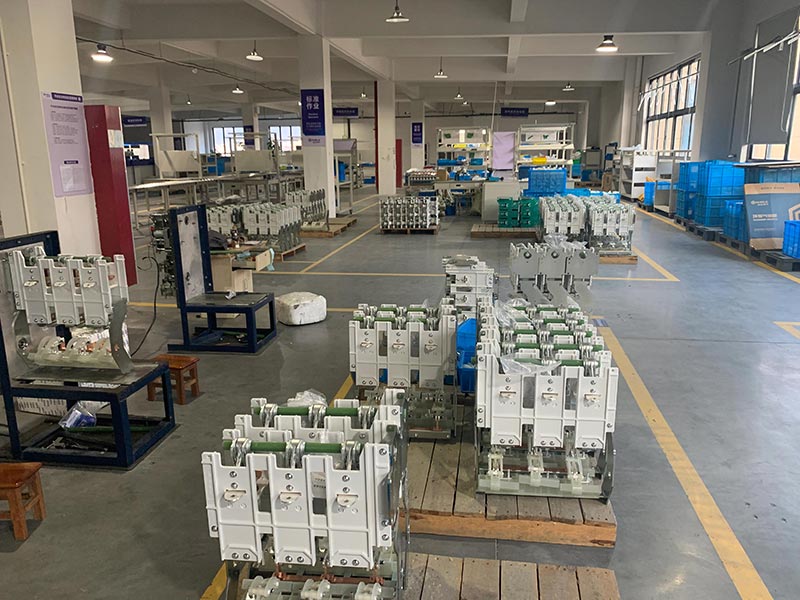

উৎপাদন কর্মশালা

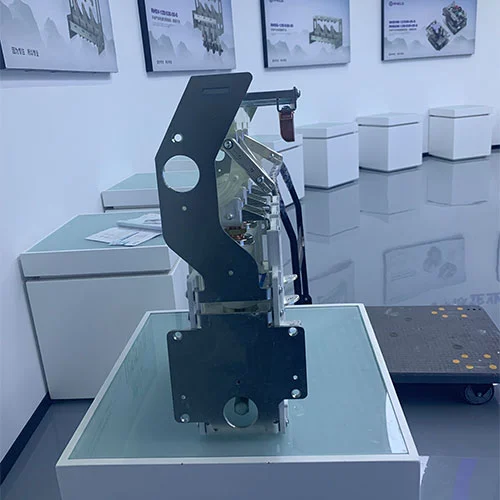

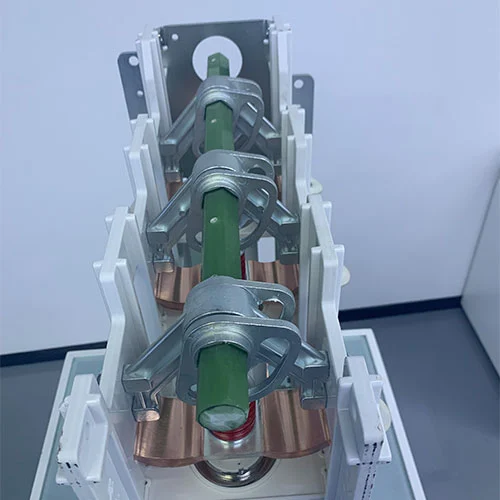

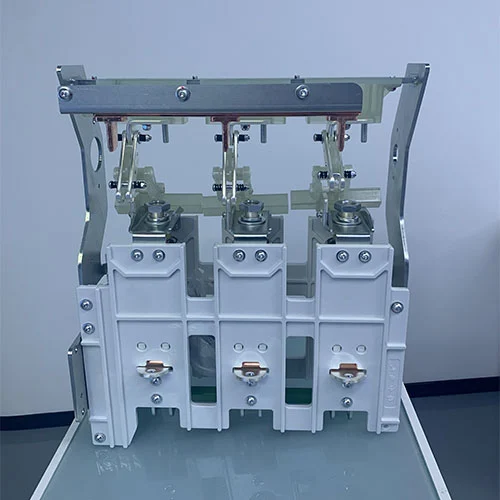

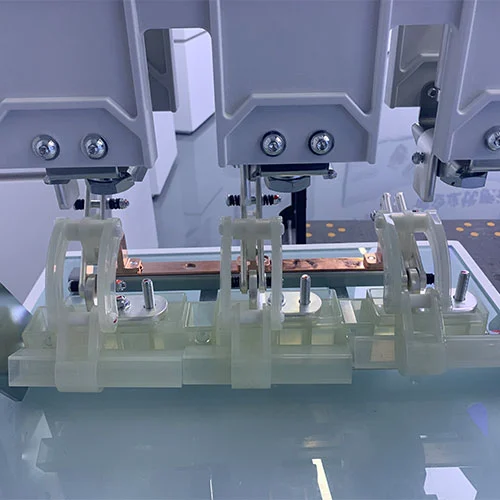

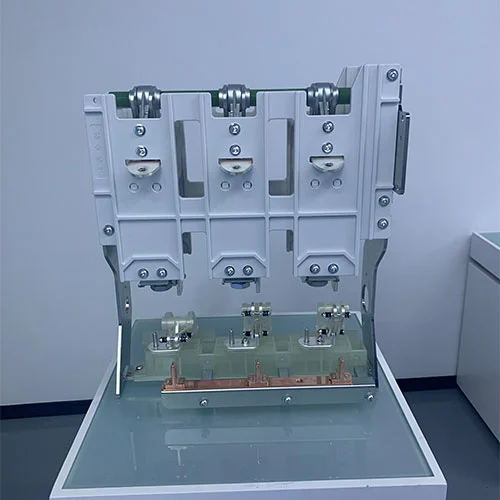

পণ্য প্রদর্শন
