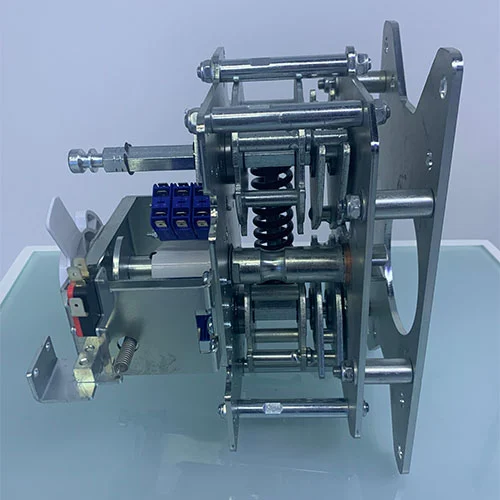

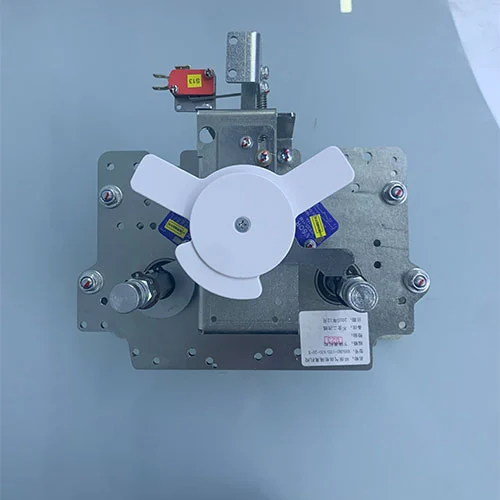

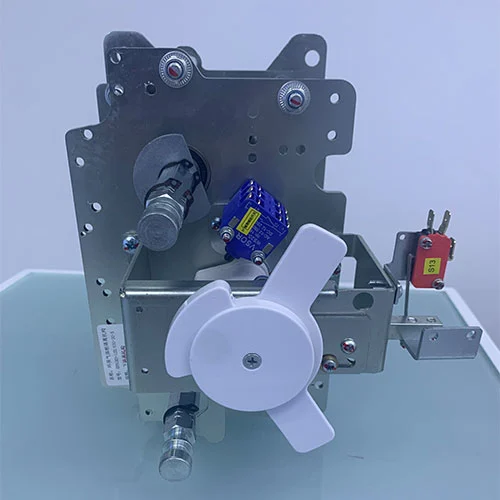

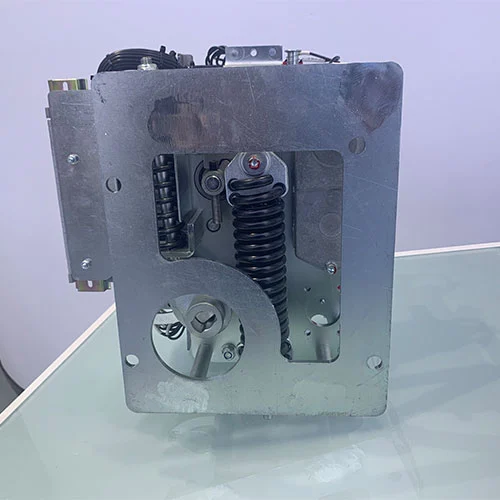

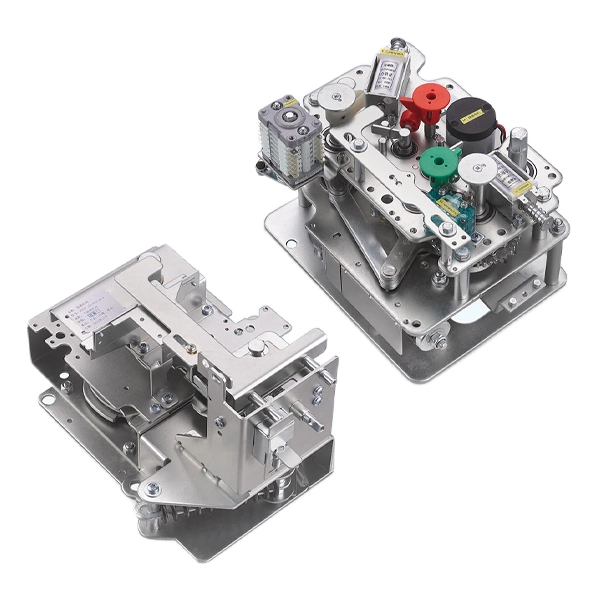

সার্কিট ব্রেকার আইসোলেটিং সুইচের জন্য 11KV বৈদ্যুতিক অপারেশন মেকানিজম

সার্কিট ব্রেকার আইসোলেটিং সুইচের জন্য 11KV বৈদ্যুতিক অপারেশন মেকানিজম হল একটি সম্মিলিত ড্রাইভ সিস্টেম যা মাঝারি-ভোল্টেজ সুইচগিয়ারে উভয়ই নিয়ন্ত্রণ করতে ব্যবহৃত হয়:

সার্কিট ব্রেকার সুইচিং (লোড এবং ফল্ট বাধা)

বিচ্ছিন্ন সুইচ অপারেশন (নিরাপদ দৃশ্যমান বিচ্ছিন্নতা)

এটি সুইচগিয়ারের মূল এক্সিকিউশন ইউনিট হিসাবে কাজ করে, সঠিক, নিরাপদ এবং সমন্বিত সুইচিং অপারেশন নিশ্চিত করে।

আবেদন

সার্কিট ব্রেকার আইসোলেটিং সুইচের জন্য 11KV বৈদ্যুতিক অপারেশন মেকানিজম ব্যাপকভাবে ব্যবহৃত হয়:

বিদ্যুৎ বিতরণ নেটওয়ার্ক

রিং প্রধান ইউনিট (RMU)

গ্যাস-অন্তরক সুইচগিয়ার (GIS / C-GIS)

বায়ু এবং সৌর বিদ্যুৎ প্রকল্প

রেলওয়ে এবং মেট্রো সিস্টেম

শিল্প এবং খনির শক্তি সিস্টেম

প্রকল্প মামলা

কোটেনেল মেকানিজম প্রয়োগ করা হয়েছে:

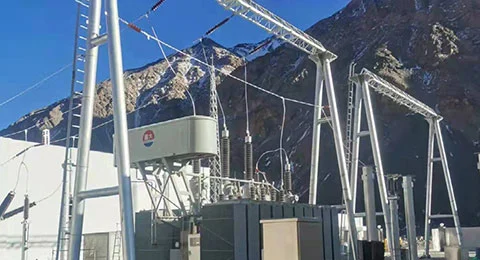

110kV সাবস্টেশন প্রকল্প

সিআর পাওয়ার অফশোর উইন্ড পাওয়ার প্রজেক্ট

কিংহাই 1600MW ফটোভোলটাইক বেস

সিচুয়ান-তিব্বত রেলওয়ে পাওয়ার সিস্টেম

তাজিকিস্তান 110kV সাবস্টেশন সম্প্রসারণ

মডেল এবং অর্থ

সার্কিট ব্রেকার অপারেটিং মেকানিজম কি?

একটি সার্কিট ব্রেকার অপারেটিং মেকানিজম হল একটি যান্ত্রিক অপারেশন সিস্টেম যা শক্তি তৈরি, স্টোয়িং এবং রিলিজ করার মাধ্যমে সার্কিট ব্রেকারের পরিচিতিগুলি খুলতে এবং বন্ধ করতে ব্যবহৃত হয়। এই অপারেশন মেকানিজমের প্রাথমিক কাজ হল শর্ট সার্কিট এবং ওভারকারেন্ট অবস্থার মতো বৈদ্যুতিক ত্রুটিগুলির দ্রুত প্রতিক্রিয়া নিশ্চিত করা, সিস্টেমের ক্ষতি রোধ করার জন্য প্রভাবিত অংশগুলিকে দ্রুত বিচ্ছিন্ন করা।

অপারেটিং মেকানিজম অবশ্যই সর্বদা ব্রেকারটিকে ট্রিপ করতে সক্ষম হতে হবে, বাহ্যিক অবস্থা নির্বিশেষে। শক্তির প্রয়োজনীয়তার উপর ভিত্তি করে, ব্রেকারগুলি প্রতি ফেজ প্রতি পৃথক প্রক্রিয়া বা একটি একক প্রক্রিয়া একই সাথে তিনটি পর্যায় পরিচালনা করতে পারে। মেকানিজম তিনটি অপরিহার্য সাবসিস্টেম নিয়ে গঠিত: শক্তি সঞ্চয় মাধ্যম, সক্রিয় সার্কিট এবং ইন্টারলকিং সিস্টেম।

বিভিন্ন অপারেটিং মেকানিজম আছে

স্প্রিং অপারেশন মেকানিজম যান্ত্রিক শক্তি সঞ্চয় করার জন্য স্প্রিংস গ্রহণ করে। সাধারণত, বৈদ্যুতিক মোটর ক্লোজিং স্প্রিংকে চার্জ করে, যা একটি লকিং মেকানিজম দ্বারা সংকুচিত অবস্থায় সুরক্ষিত থাকে। একবার ক্লোজিং সিগন্যাল প্রাপ্ত হলে, ল্যাচটি রিলিজ হবে, ট্রিপ স্প্রিং চার্জ করার সময় স্প্রিংটি পরিচিতিগুলিকে বন্ধ করার অনুমতি দেবে। ক্লোজিং স্প্রিং অবিলম্বে পরবর্তী অপারেশনের জন্য আবার রিচার্জ হবে।

জলবাহী যন্ত্রটি তেল প্রবাহ পরিচালনা করতে এবং সার্কিট ব্রেকারের সাথে সংযুক্ত সংযোগকারী রড চালাতে চাপযুক্ত গ্যাস ব্যবহার করে। বায়ুসংক্রান্ত সিস্টেমগুলি তাদের শক্তির উত্স হিসাবে সংকুচিত বায়ু ব্যবহার করে, যখন চৌম্বকীয় যন্ত্রগুলি ইলেক্ট্রোম্যাগনেটিক কয়েল বা ইলেক্ট্রোম্যাগনেট ব্যবহার করে, যার টান বর্তমানের বৃদ্ধির সাথে বৃদ্ধি পায়। কিছু ডিজাইন স্প্রিং সহায়তার সাথে ইলেক্ট্রোম্যাগনেটিক ফোর্সকে একত্রিত করে।

2005 সিআইজিআরই সার্কিট ব্রেকার জরিপ অপারেটিং ডিভাইসের গুরুত্বপূর্ণ গুরুত্বের উপর জোর দিয়েছিল, যা দেখেছে যে 70% কম্পোনেন্ট ব্যর্থতা অপারেটিং ডিভাইসগুলির সাথে সম্পর্কিত ছিল এবং 50% এরও বেশি প্রধান সার্কিট ব্রেকার ব্যর্থতার কারণে এটি ঘটেছিল।

একটি বিচ্ছিন্ন সুইচ অপারেশন প্রক্রিয়া কি?

একটি সংযোগ বিচ্ছিন্নকারী (একটি বিচ্ছিন্ন সুইচ নামেও পরিচিত) হল একটি মাঝারি-ভোল্টেজ রিং প্রধান ইউনিটের মূল উপাদান, এই ধরণের সুইচ রক্ষণাবেক্ষণ এবং নিরাপত্তার উদ্দেশ্যে বৈদ্যুতিক সার্কিটগুলির দৃশ্যমান বিচ্ছিন্নতা প্রদান করতে পারে। সংযোগ বিচ্ছিন্নকারীগুলি সার্কিট ব্রেকারগুলির সাথে আলাদা, সংযোগ বিচ্ছিন্নকারীগুলি লোড কারেন্ট বা ফল্ট স্রোতকে বাধা দেওয়ার জন্য ডিজাইন করা হয় না, তবে সার্কিটটি ইতিমধ্যেই ডি-এনার্জাইজ করা হলে কাজ করে।

সংযোগ বিচ্ছিন্নকারী অপারেটিং প্রক্রিয়া ম্যানুয়াল বা মোটরযুক্ত ইনপুটকে প্রধান পরিচিতিগুলি খুলতে বা বন্ধ করার জন্য প্রয়োজনীয় সুনির্দিষ্ট যান্ত্রিক আন্দোলনে রূপান্তর করে। এই বিচ্ছিন্ন সুইচ অপারেশন মেকানিজমের প্রধান বৈশিষ্ট্য হল তাদের অপারেটিং গতি সার্কিট ব্রেকার অপারেশন মেকানিজমের চেয়ে কম এবং দৃশ্যমান যোগাযোগের অবস্থান প্রদান করে।

আধুনিক সংযোগ বিচ্ছিন্ন প্রক্রিয়া প্রায়ই অন্তর্ভুক্ত

মাল্টি-মোশন গতিবিদ্যা:অনেক ডিজাইনে যৌগিক নড়াচড়া করা হয় যেখানে প্রধান ব্লেড প্রথমে অনুভূমিক অবস্থানে নেমে আসে যাতে ঘোরানোর আগে কবজা এবং চোয়ালের উভয় প্রান্তে যোগাযোগের চাপ প্রয়োগ করা হয়। এই "বিপরীত-লুপ" যোগাযোগ নকশা উচ্চ শর্ট-সার্কিট স্রোত মিটমাট করে।

স্বাধীন ম্যানুয়াল অপারেশন:উন্নত প্রক্রিয়াগুলি অতিরিক্ত যন্ত্রপাতির প্রয়োজন ছাড়াই সামনে এবং পাশে উভয় ম্যানুয়াল অপারেশনের অনুমতি দেয়। বিরোধী প্রোটিউবারেন্স সহ ক্যাম হুইল ডিজাইনগুলি অপারেটরের গতি নির্বিশেষে মসৃণ অপারেশন সক্ষম করে, সামঞ্জস্যপূর্ণ যান্ত্রিক কর্মক্ষমতা নিশ্চিত করে।

অবস্থান ইঙ্গিত:ড্রাইভ মেকানিজমের মধ্যে সহায়ক যোগাযোগগুলি দূরবর্তী অবস্থানের ইঙ্গিত প্রদান করে, যা আধুনিক তত্ত্বাবধায়ক নিয়ন্ত্রণ ব্যবস্থার জন্য অপরিহার্য।

সংযোগ বিচ্ছিন্ন করার প্রক্রিয়াগুলি একক-মেরু বা তিন-মেরু অপারেশনের জন্য কনফিগার করা যেতে পারে, যখন একটি একক ড্রাইভ নিযুক্ত করা হয় তখন সংযোগকারী রডগুলি আন্তঃসংযুক্ত খুঁটির সাথে। ফ্রেম, সাধারণত হট-ডিপ গ্যালভানাইজড ইস্পাত, ইনসুলেটর এবং ঘূর্ণায়মান উপাদানগুলিকে মাউন্ট করে, দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে।

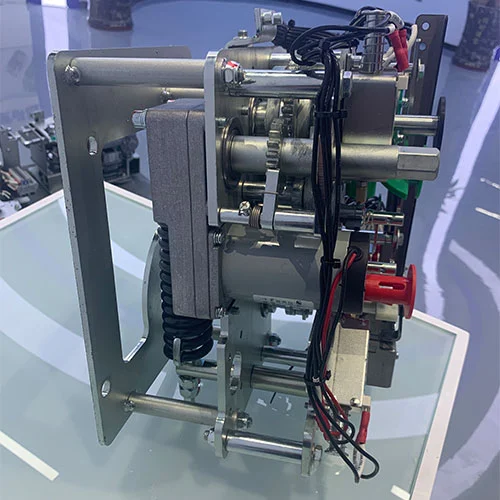

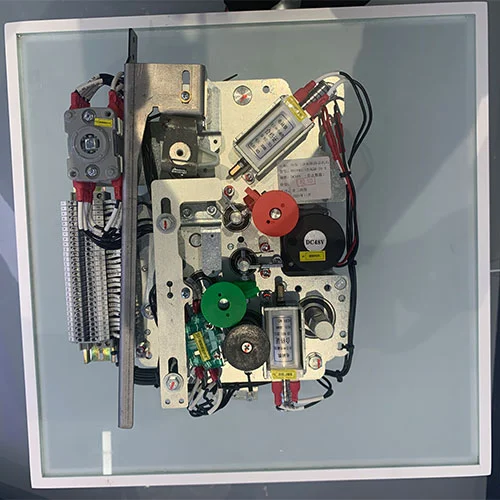

সম্মিলিত সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্ন প্রক্রিয়ার বৈশিষ্ট্য

আধুনিক পাওয়ার ডিস্ট্রিবিউশন গ্রিডে, মাঝারি-ভোল্টেজ RMU এবং পরিবেশ-বান্ধব সুইচগিয়ারের জন্য সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্ন অপারেটিং পদ্ধতির সমন্বয় একটি সাধারণ প্রযুক্তি। পরিবেশ বান্ধব সুইচগিয়ারের জন্য সার্কিট ব্রেকার আইসোলেটিং সুইচের জন্য The11KV বৈদ্যুতিক অপারেশন মেকানিজম যা Cotenele দ্বারা তৈরি করা হয়েছে, বেশ কিছু স্বতন্ত্র বৈশিষ্ট্য অফার করে:

ইন্টিগ্রেটেড কাইনেমেটিক সিকোয়েন্স:সম্মিলিত প্রক্রিয়া ব্রেকার অপারেশন এবং সংযোগ বিচ্ছিন্ন আন্দোলনের মধ্যে সময় সমন্বয় করে। খোলার ক্রিয়াকলাপের সময়, সংযোগ বিচ্ছিন্নকারী আর্ক বিঘ্ন সম্পূর্ণ হওয়ার পরে আলাদাভাবে যোগাযোগ করবে, যখন ক্লোজিং অপারেশনগুলি প্রধান যোগাযোগ বন্ধ করার আগে সঠিক প্রান্তিককরণ যাচাই করে।

কমপ্যাক্ট যান্ত্রিক ইন্টারলকিং:ইন্টিগ্রেটেড ডিজাইনগুলি অন্তর্নির্মিত ইন্টারলকগুলিকে অন্তর্ভুক্ত করে যা অনুপযুক্ত অপারেটিং সিকোয়েন্সগুলি প্রতিরোধ করে। উদাহরণ স্বরূপ, ব্রেকার কারেন্ট বহন করার সময় মেকানিজম সংযোগ বিচ্ছিন্ন করাকে বাধা দিতে পারে, অথবা বিচ্ছিন্নতা সম্পূর্ণ না হওয়া পর্যন্ত পুনরায় বন্ধ করা ব্লক করতে পারে। এটি বিতরণ ব্যবস্থার জন্য "পাঁচ-প্রতিরোধ" প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে৷

বসন্ত ভিত্তিক শক্তি সঞ্চয়:অনেক সম্মিলিত মেকানিজম ক্লোজিং অ্যাকশন নিয়ন্ত্রণের জন্য কেন্দ্রের পয়েন্টের উপরে টেনশন স্প্রিং ব্যবহার করে, যখন কম্প্রেশন স্প্রিংস খোলার শক্তি পরিচালনা করে। এই কনফিগারেশন যান্ত্রিক জীবন 10, 000 চক্র অতিক্রম করতে পারে. সঞ্চিত শক্তি নীতিটি নিশ্চিত করতে পারে যে অপারেশন মেকানিজমের অপারেটিং গতি অপারেটর অ্যাকশন থেকে স্বাধীন থাকে, যা ধারাবাহিক ফল্ট বাধা কর্মক্ষমতা নিশ্চিত করবে।

পুনরায় বন্ধ করার ক্ষমতা:সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারীর অপারেশন মেকানিজমের আধুনিক সমন্বয় স্বয়ংক্রিয় রিক্লোজিং সিকোয়েন্স সমর্থন করে, এই দুটি কম্পোনেন্ট অপারেশন মেকানিজম উভয়ই ইন্টারমিডিয়েট রিচার্জিং ছাড়াই ক্লোজ-ওপেন-ক্লোজ অপারেশনের জন্য পর্যাপ্ত শক্তি সঞ্চয় করে।

স্পেস অপ্টিমাইজেশান:এই দুটি অপারেশন মেকানিজমের সমন্বয় কমপ্যাক্ট সাইজ RMU এর জন্য উপযুক্ত। উদাহরণস্বরূপ, Contenele RMUs প্রস্থ হল 375 মিমি, এই কনফিগারেশনগুলি অন্যান্য নির্মাতার পণ্যগুলির তুলনায় উল্লেখযোগ্য স্থান সঞ্চয় অর্জন করে, স্থান-সীমাবদ্ধ শহুরে পরিবেশে ইনস্টলেশনের জন্য উপযুক্ত।

আন্তর্জাতিক মানের সাথে সম্মতি:এই দুটি সুইচ অপারেশন মেকানিজমের সম্মিলিত মেকানিজম উচ্চ-ভোল্টেজ এসি সার্কিট ব্রেকারগুলির জন্য GB1984-2014 এবং সংযোগ বিচ্ছিন্নকারী এবং আর্থিং সুইচগুলির জন্য GB/T 1985-2023 সহ মানগুলি মেনে চলে৷

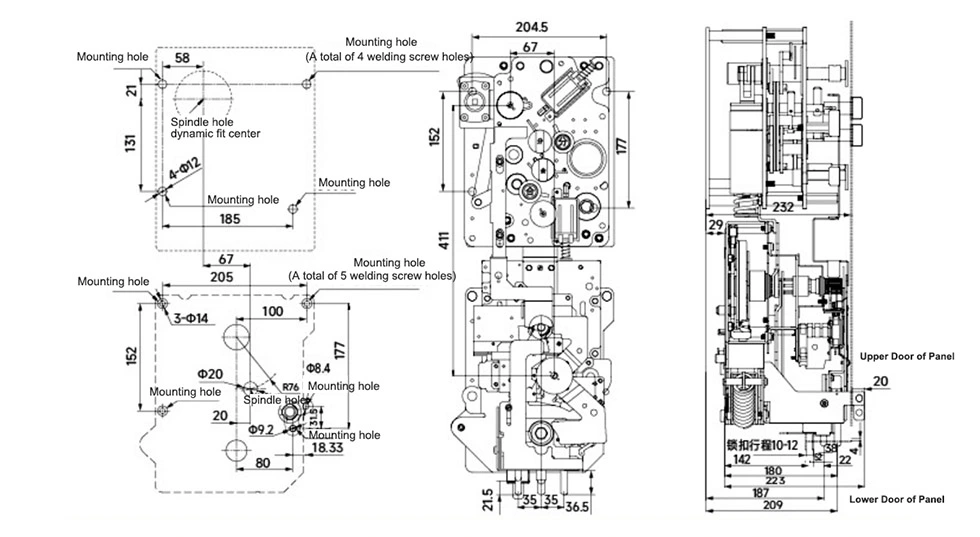

চেহারা এবং মাত্রা
