36KV ড্রাই টাইপ পাওয়ার ট্রান্সফরমার

বহু বছর ধরে, চীনে একটি বড় ট্রান্সফরমার রপ্তানিকারক এবং প্রস্তুতকারক হিসাবে, Cotenele নির্ভরযোগ্য এবং স্থিতিশীল প্রদান করেছে36KV ড্রাই টাইপ পাওয়ার ট্রান্সফরমারআফ্রিকা, ইউরোপ এবং মধ্য প্রাচ্যের মতো দেশ ও অঞ্চলের গ্রাহকদের কাছে এবং গ্রাহকদের কাছ থেকে সর্বসম্মত প্রশংসা পেয়েছে। Cotenele 36kV সিরিজের ড্রাই-টাইপ পাওয়ার ট্রান্সফরমারগুলির বৈশিষ্ট্য রয়েছেকম ক্ষতি, কম শব্দ, বাজ সুরক্ষা, উচ্চ শর্ট সার্কিট সহনশীলতা, এবং সুন্দর চেহারা. পণ্যটিতে উন্নত সমাবেশ এবং উত্পাদন প্রক্রিয়া, নির্ভরযোগ্য এবং চমৎকার আনুষঙ্গিক গুণমান রয়েছে। এটির চারটি দূরবর্তী ফাংশন রয়েছে:রিমোট কমিউনিকেশন, রিমোট টেস্টিং, রিমোট অ্যাডজাস্টমেন্ট এবং রিমোট কন্ট্রোল. কম্পিউটার রিমোট কন্ট্রোলের মাধ্যমে, পাওয়ার স্টেশনের রিমোট মনিটরিং অন-সাইট অফিস ডিউটির প্রয়োজন ছাড়াই অর্জন করা যেতে পারে। সমস্ত Cotenele 36KV সিরিজের ড্রাই-টাইপ পাওয়ার ট্রান্সফরমারগুলি আন্তর্জাতিক এবং জাতীয় মান মেনে চলে যেমনGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018ইত্যাদি

36KV ড্রাই-টাইপ পাওয়ার ট্রান্সফরমারের পরিষেবা শর্ত

প্রধান প্রযুক্তিগত পরামিতি

SC(B)10 সিরিজ 36kV ড্রাই-টাইপ ট্রান্সফরমার প্রযুক্তিগত পরামিতি (35/0.4kV)

SC(B)10 সিরিজ 36kV ড্রাই-টাইপ ট্রান্সফরমার প্রযুক্তিগত পরামিতি (35/10kV)

SC(B)11 সিরিজ 36kV ড্রাই-টাইপ ট্রান্সফরমার প্রযুক্তিগত পরামিতি

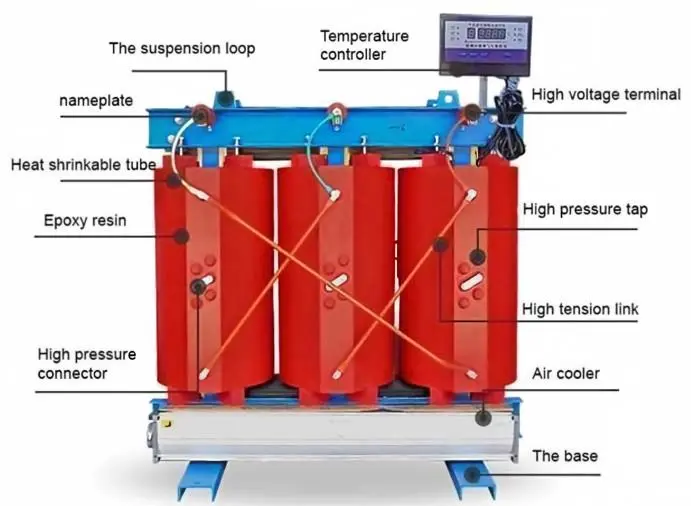

36kV সিরিজের ড্রাই-টাইপ পাওয়ার ট্রান্সফরমারের জন্য অভ্যন্তরীণ কাঠামো

একটি 35kV ড্রাই-টাইপ ট্রান্সফরমার প্রধানত নিম্নলিখিত উপাদানগুলি নিয়ে গঠিত:

1. কোর

উচ্চ-মানের, উচ্চ-ব্যপ্তিযোগ্য শস্য-ভিত্তিক কোল্ড-রোল্ড সিলিকন ইস্পাত শীট দিয়ে তৈরি, একটি 45° পূর্ণ-মিটার স্টেপড ল্যাপ বিন্যাসে একত্রিত। বিপথগামী ফ্লাক্স কমাতে, চৌম্বকীয় সার্কিট বন্টন উন্নত করতে এবং নিম্ন কোর নয়েজ, লোড লস এবং নো-লোড কারেন্টের জন্য মূল পৃষ্ঠটি ইপোক্সি রজন দিয়ে আবদ্ধ করা হয়।

2. উচ্চ ভোল্টেজ ঘুর

উচ্চ-ভোল্টেজ ওয়াইন্ডিং আন্ত-স্তর ভোল্টেজকে উল্লেখযোগ্যভাবে কমাতে একটি বিভাগীয় স্তরযুক্ত বা বহু-স্তর নলাকার কাঠামো গ্রহণ করে। এটাভরা epoxy রজন সঙ্গে ভ্যাকুয়াম-কাস্টআংশিক স্রাব কমাতে এবং বৈদ্যুতিক কর্মক্ষমতা উন্নত করতে। ডিএমডি ইপোক্সি প্রিপ্রেগ স্তরগুলির মধ্যে ব্যবহার করা হয় এবং যান্ত্রিক শক্তি এবং শর্ট-সার্কিট প্রতিরোধ ক্ষমতা বাড়াতে পৃষ্ঠে গ্লাস-ফাইবার জাল কাপড় প্রয়োগ করা হয়।

3. কম-ভোল্টেজ উইন্ডিং

লো-ভোল্টেজ ওয়াইন্ডিং তাপ অপচয় উন্নত করতে অক্ষীয় শীতল নালী সহ একটি ফয়েল-ক্ষত কাঠামো ব্যবহার করে। প্রান্তগুলি ইপোক্সি রজন দিয়ে আবদ্ধ করা হয় এবং একটি কঠিন সমাবেশ গঠনের জন্য সম্পূর্ণরূপে নিরাময় করা হয়।

4. নিরোধক সিস্টেম

ইপোক্সি রজন বা অন্যান্য রজন যৌগগুলি প্রধান নিরোধক হিসাবে ব্যবহৃত হয়। উইন্ডিংগুলি ভ্যাকুয়ামের নীচে নিক্ষেপ করা হয় এবং নিরাময়ের পরে তারা একটি শক্তিশালী একশিলা কাঠামো তৈরি করে।

5. কুলিং এবং তাপমাত্রা পর্যবেক্ষণ

কুলিং ডিভাইস (প্রাকৃতিক বায়ু কুলিং বা বাধ্যতামূলক এয়ার কুলিং) এবং তাপমাত্রা সেন্সর দিয়ে সজ্জিত, এবং একটি ব্যাপক তাপমাত্রা সনাক্তকরণ এবং সুরক্ষা ব্যবস্থার সাথে লাগানো যেতে পারে।

6. অন্যান্য উপাদান

উচ্চ-ভোল্টেজ বুশিং আউটলেট, লিফটিং লাগ, উপরের এবং নীচের ক্ল্যাম্পিং ফ্রেম, লো-ভোল্টেজ টার্মিনাল, নেমপ্লেট, ট্যাপিং সংযোগকারী ইত্যাদি।

36kV সিরিজের ড্রাই-টাইপ পাওয়ার ট্রান্সফরমারের পণ্যের বৈশিষ্ট্য

1. আগুন-নিরাপদ এবং শিখা-প্রতিরোধী:ইপোক্সি রজন সহজাতভাবে অ দাহ্য এবং আগুন সমর্থন করে না; বিস্ফোরণের ঝুঁকি নেই।

2. পরিবেশ বান্ধব:কোন তেল ব্যবহার করা হয় না, তাই কোন তেল-দূষণ বিপদ নেই.

3. উচ্চ যান্ত্রিক শক্তি:রজন-কাস্ট উইন্ডিংগুলি শক্তিশালী এবং শক্তিশালী শর্ট-সার্কিট সহ্য করার ক্ষমতা প্রদান করে।

4. চমৎকার বৈদ্যুতিক কর্মক্ষমতা:নিম্ন আংশিক স্রাব মাত্রা এবং উচ্চ আবেগ সহ্য করার মাত্রা (বাজ এবং স্যুইচিং)।

5. কম ক্ষতি এবং কম শব্দ:উচ্চ-মানের সিলিকন ইস্পাত এবং উন্নত কোর স্ট্যাকিং নো-লোড লস এবং শ্রবণযোগ্য শব্দ কমায়।

6. ভাল ওভারলোড ক্ষমতা:ক্লাস F বা H নিরোধক উচ্চ তাপ সহনশীলতা প্রদান করে এবং উল্লেখযোগ্য ওভারলোড অপারেশনের অনুমতি দেয়।

7. আর্দ্রতা-এবং ধুলো-প্রতিরোধী:ঘূর্ণায়মান পৃষ্ঠটি অ্যান্টি-জারোশন বার্নিশ দিয়ে লেপা, ধুলোবালি বা আর্দ্র পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

8. সহজ রক্ষণাবেক্ষণ:কোন তেল হ্যান্ডলিং; দীর্ঘমেয়াদী শাটডাউনের পরে, শুধুমাত্র একটি সাধারণ শুকানোর চিকিত্সা প্রয়োজন। মূলত রক্ষণাবেক্ষণ-মুক্ত।

9. কমপ্যাক্ট এবং লাইটওয়েট:ছোট পদচিহ্ন এবং কম ইনস্টলেশন খরচ.

10. বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ:ঐচ্ছিক স্মার্ট টেম্পারেচার মনিটরিং সিস্টেম যা স্বয়ংক্রিয়ভাবে ঘুরার তাপমাত্রা শনাক্ত করে এবং প্রদর্শন করে, কুলিং ফ্যান শুরু/বন্ধ করে এবং অ্যালার্ম এবং ট্রিপ সিগন্যাল প্রদান করে।

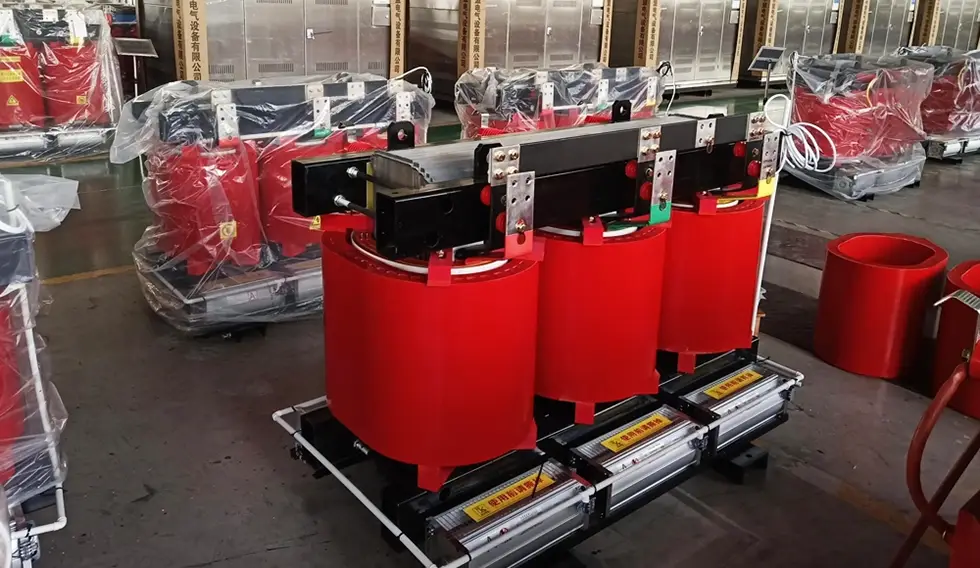

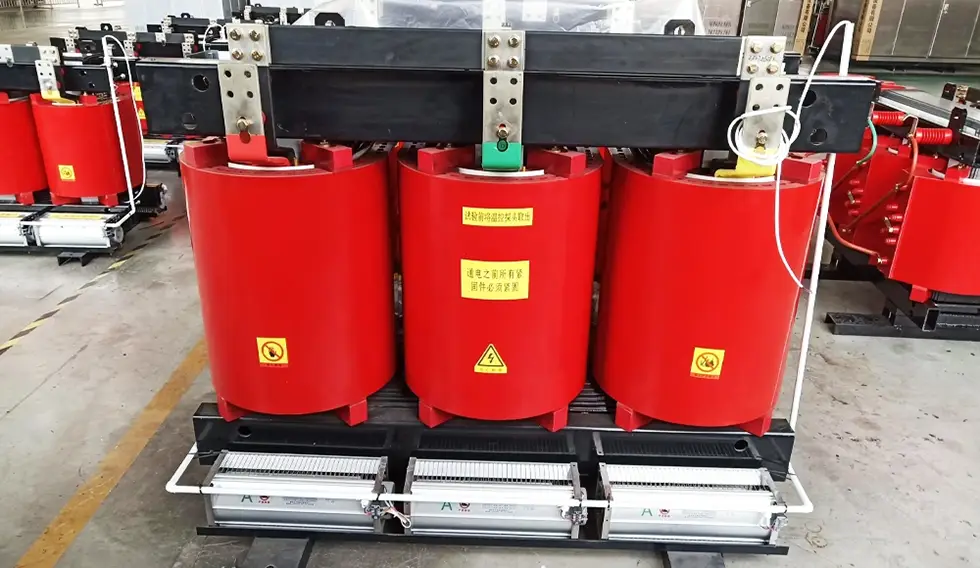

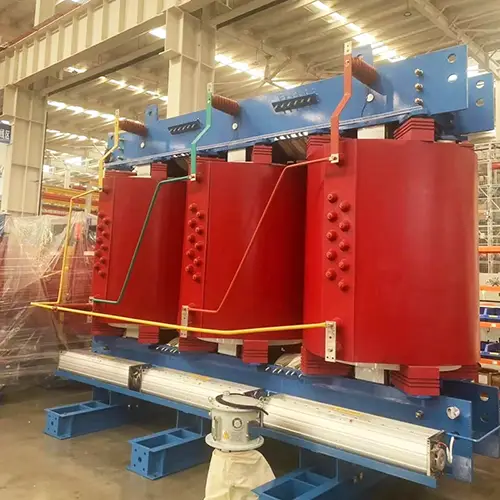

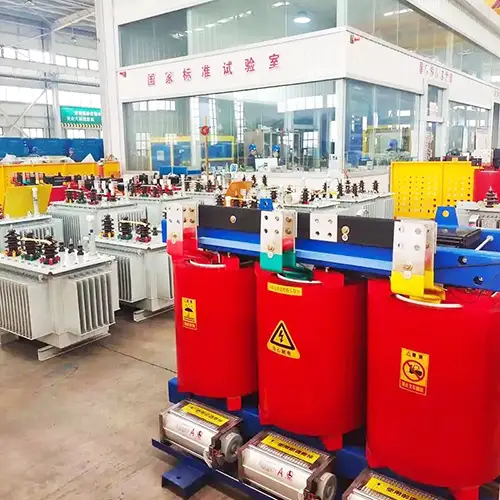

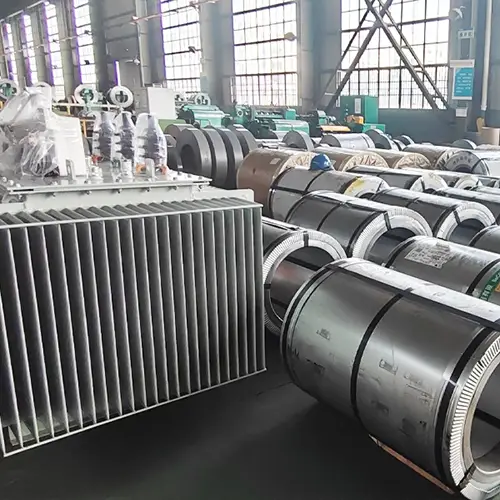

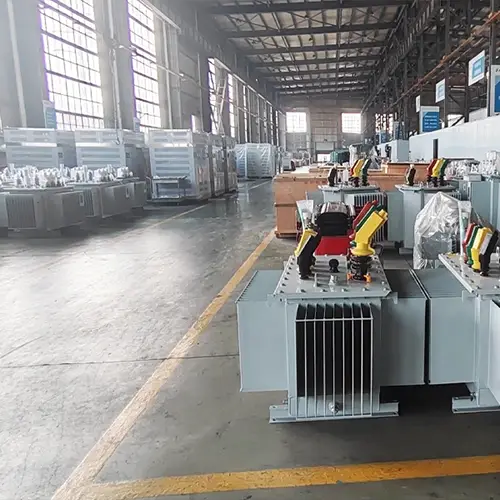

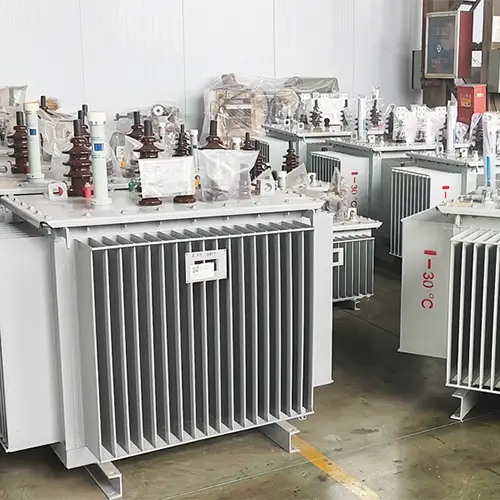

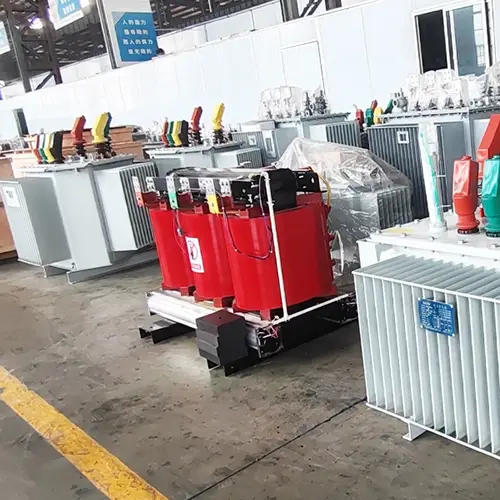

কর্মশালা শো

প্রায়শই জিজ্ঞাসিত প্রশ্ন (প্রায়শই জিজ্ঞাসিত প্রশ্ন)

প্রশ্ন 1: আপনার 36 কেভি সিরিজের ড্রাই-টাইপ ট্রান্সফরমারগুলির জন্য সর্বাধিক ক্ষমতা কী?

উত্তর: জাতীয় মান GB/T 10228 অনুযায়ী, 36kV ড্রাই-টাইপ ট্রান্সফরমারের প্রচলিত ক্ষমতা পরিসীমা হল 30-2500 kVA৷ যাইহোক, GB/T 10228-এর সর্বশেষ সংস্করণ এই পরিসরকে 25000 kVA-তে প্রসারিত করেছে। বৃহত্তর ক্ষমতা নির্দিষ্ট ব্যবহারকারীর চাহিদার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 2: আপনার 36 কেভি সিরিজের ড্রাই-টাইপ ট্রান্সফরমারগুলি কি বাইরে ইনস্টল করা যেতে পারে?

উত্তর: হ্যাঁ, বহিরঙ্গন সংস্করণ উপলব্ধ। যাইহোক, সুরক্ষার উপযুক্ত ডিগ্রি নির্বাচন করতে হবে। সাধারণত, IP00 হল ঘের-কম (অভ্যন্তরীণ ব্যবহার), IP20 12 মিমি থেকে বড় কঠিন বস্তুর বিরুদ্ধে সুরক্ষা দেয় এবং IP23 বৃষ্টি এবং তুষার থেকে সুরক্ষা প্রদান করে। বহিরঙ্গন ইনস্টলেশনের জন্য, একটি অতিরিক্ত প্রতিরক্ষামূলক হাউজিং সহ IP23 বা উচ্চতর সুপারিশ করা হয়।

প্রশ্ন 3: আপনার 36kV সিরিজের ড্রাই-টাইপ ট্রান্সফরমারগুলিকে কীভাবে ঠান্ডা করা হয় এবং জোরপূর্বক-এয়ার কুলিং তাদের আউটপুট কতটা বাড়াতে পারে?

উত্তর: শীতল করার পদ্ধতিগুলিকে ভাগ করা যায়প্রাকৃতিক বায়ু শীতল (AN)এবংফোর্সড এয়ার কুলিং (AF). প্রাকৃতিক বায়ু শীতল অবস্থার অধীনে, ট্রান্সফরমারটি তার রেট করা ক্ষমতাতে অবিচ্ছিন্নভাবে কাজ করতে পারে। ফোর্সড এয়ার কুলিং আউটপুট ক্ষমতা 50% পর্যন্ত বাড়াতে পারে এবং বিরতিহীন ওভারলোড অপারেশনের জন্য উপযুক্ত।

Q4: Cotenele 36kV সিরিজের ড্রাই-টাইপ ট্রান্সফরমারগুলির জন্য শক্তি দক্ষতার স্তরগুলিকে কীভাবে শ্রেণীবদ্ধ করা হয়?

উত্তর: জাতীয় মান GB 20052-2024 "পাওয়ার ট্রান্সফরমারের জন্য ন্যূনতম অনুমোদিত মান এবং শক্তি দক্ষতা গ্রেড" অনুসারে, আমাদের 36kV সিরিজের ড্রাই-টাইপ ট্রান্সফরমারগুলি তিনটি শক্তি দক্ষতা গ্রেডে বিভক্ত:গ্রেড I, গ্রেড II, এবং গ্রেড III. গ্রেড I সর্বনিম্ন ক্ষতি সহ সর্বোচ্চ স্তর। উচ্চ শক্তি দক্ষতার স্তর নির্বাচন করা দীর্ঘমেয়াদী অপারেটিং খরচ উল্লেখযোগ্যভাবে হ্রাস করতে পারে।

প্রশ্ন 5: একটি 36 কেভি ড্রাই-টাইপ ট্রান্সফরমার এবং 10 কেভি ড্রাই-টাইপ ট্রান্সফরমারের মধ্যে প্রধান পার্থক্য কী?

উত্তর: প্রধান পার্থক্য ভোল্টেজ স্তরের মধ্যে রয়েছে। 36kV ট্রান্সফরমারের উচ্চ ভোল্টেজ রেটিং হল 36kV, যা সরাসরি 36kV পাওয়ার গ্রিড থেকে সরবরাহ করা যেতে পারে, যার ফলে একটি মধ্যবর্তী 10kV সাবস্টেশন লিঙ্ক দূর হয় এবং সিস্টেম বিনিয়োগ এবং রক্ষণাবেক্ষণ খরচ কমিয়ে দেয়। উপরন্তু, 36kV স্তরের জন্য উচ্চতর নিরোধক শক্তি, বৃহত্তর বৈদ্যুতিক ক্লিয়ারেন্স এবং দীর্ঘ ক্রিপেজ দূরত্বের প্রয়োজন, যা ডিজাইন এবং উৎপাদন খরচ বাড়াবে। 10kV ড্রাই-টাইপ ট্রান্সফরমার প্রচলিত বন্টন ব্যবস্থায় বেশি ব্যবহৃত হয়।

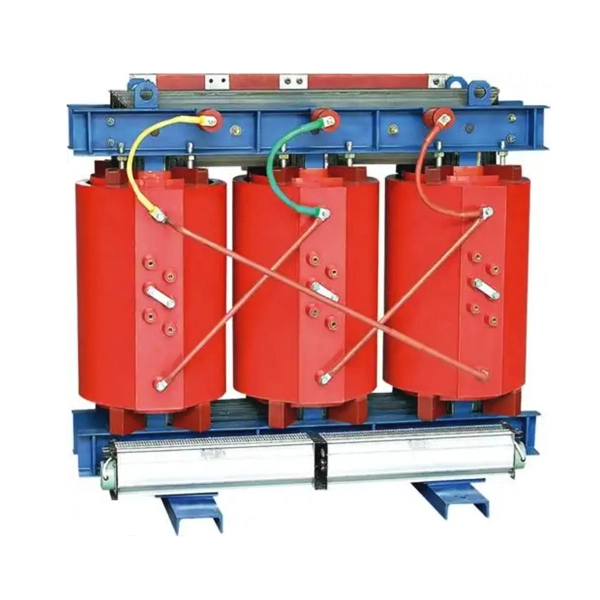

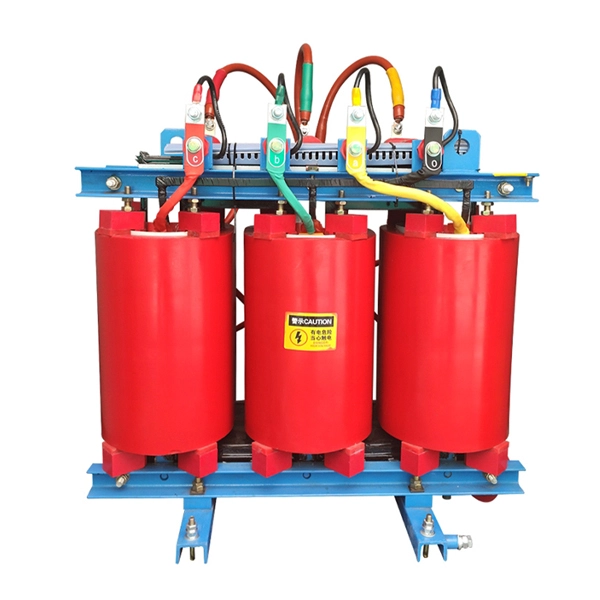

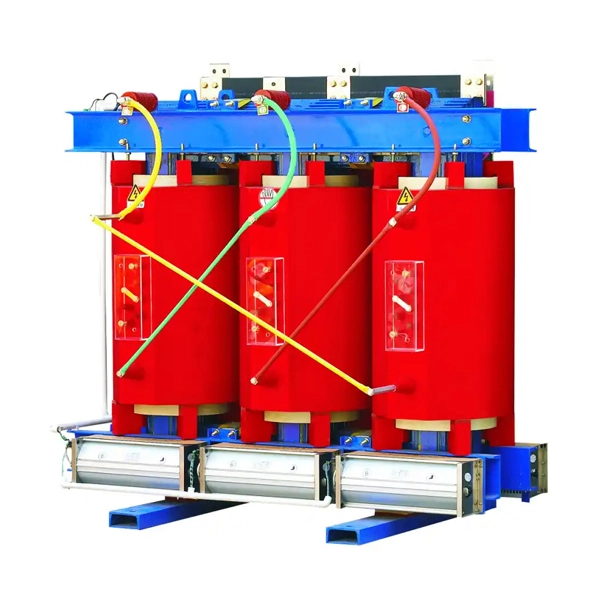

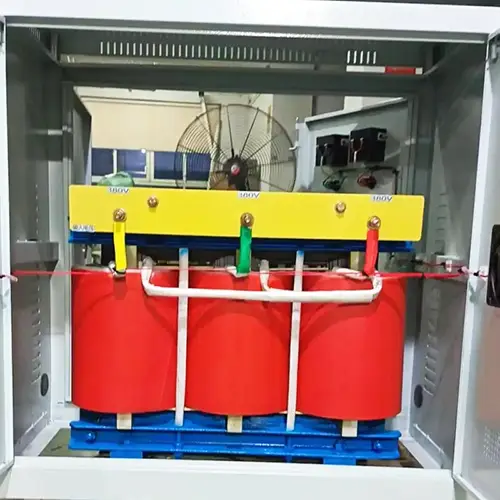

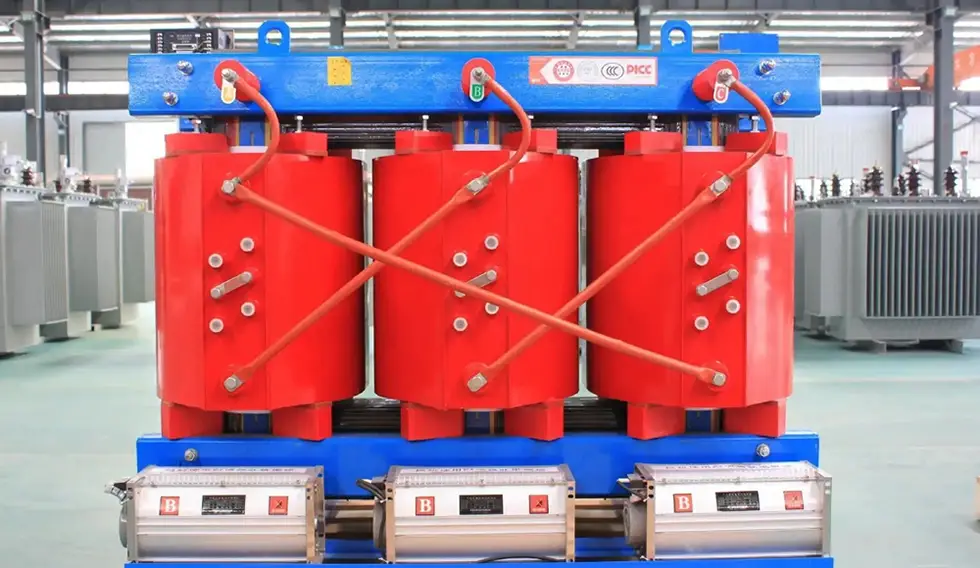

পণ্য প্রদর্শন
