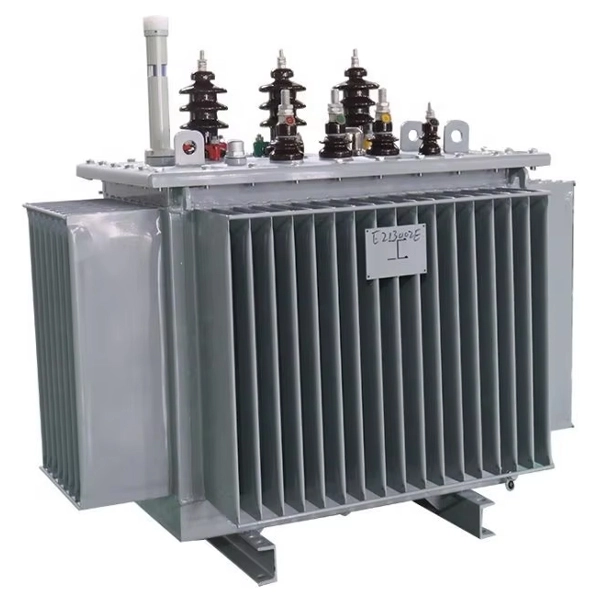

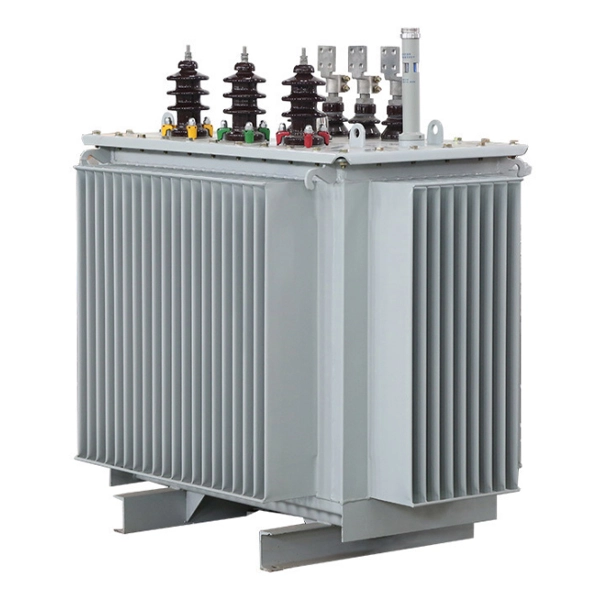

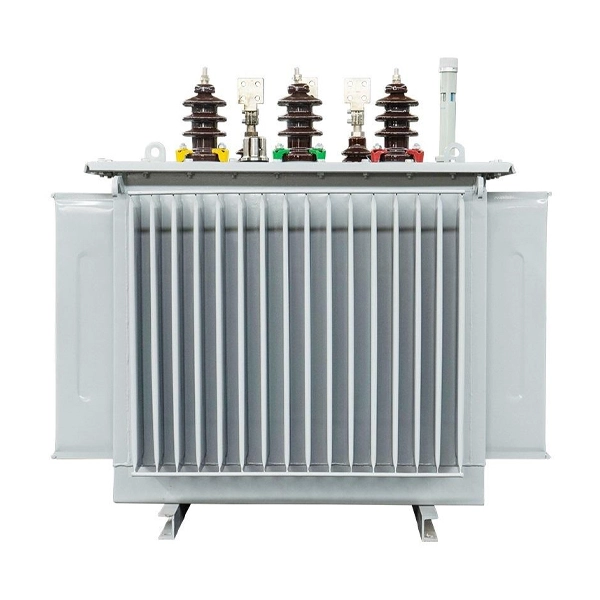

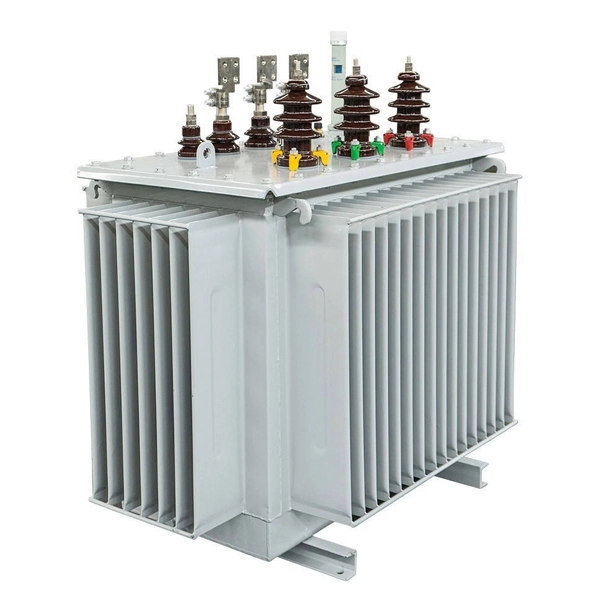

10kV তেল নিমজ্জিত বিতরণ পাওয়ার ট্রান্সফরমার
Cotenele হল "চীনের বৈদ্যুতিক রাজধানী"-লিউশি টাউন, ইউকিং শহর, ওয়েনঝো শহরে অবস্থিত পাওয়ার ট্রান্সফরমারের একজন প্রস্তুতকারক এবং রপ্তানিকারক। আমাদের 10kV তেল নিমজ্জিত বিতরণ পাওয়ার ট্রান্সফরমার ব্যাপকভাবে বিদ্যুৎ বিতরণ ব্যবস্থায় বিচ্ছিন্ন হয়ে পড়েছে, যেমন শহুরে এবং গ্রামীণ, বাণিজ্যিক এবং অন্যান্য জটিল নেটওয়ার্ক, বাণিজ্যিক নেটওয়ার্ক এবং বিতরণ ব্যবস্থা। একাধিক অ্যাপ্লিকেশন পরিস্থিতি।
একটি প্রস্তুতকারক এবং রপ্তানিকারক হিসাবে10kV তেল নিমজ্জিত বিতরণ পাওয়ার ট্রান্সফরমারচীনে, আমরা ইউরোপ, আফ্রিকা, দক্ষিণ আমেরিকা, মধ্যপ্রাচ্য ইত্যাদি বিদেশী বাজারে প্রচুর পাওয়ার ট্রান্সফরমার সরবরাহ করেছি। 10KV তেলে নিমজ্জিত ট্রান্সফরমারগুলি অন্তরক তেলকে প্রধান নিরোধক মাধ্যম হিসাবে ব্যবহার করে এবং শীতল মাধ্যম হিসাবে তেলের উপর নির্ভর করে। এই পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমার যেমন অসামান্য সুবিধা প্রদান করেকম খরচে, চমৎকার তাপ অপচয়, শক্তিশালী ওভারলোড ক্ষমতা, এবং দীর্ঘ সেবা জীবন, মাঝারি এবং নিম্ন ভোল্টেজ বিতরণ পরিস্থিতিতে তাদের একটি দীর্ঘস্থায়ী মূলধারার পছন্দ করে তোলে। আমাদের 10kV অয়েল ইমার্সড ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার প্রাসঙ্গিক আন্তর্জাতিক মান মেনে চলেIEC60076এবং স্থানীয় মানGB/T 6451-2023, GB 1094ইত্যাদি

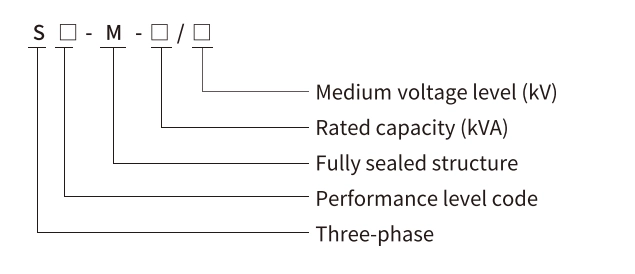

মডেল এবং অর্থ
10KV তেল-নিমজ্জিত ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমারের মান
| স্ট্যান্ডার্ড ক্যাটাগরি | স্ট্যান্ডার্ড নাম |
| জাতীয় (GB/T) | GB/T 1094.1-2013 পাওয়ার ট্রান্সফরমার – পার্ট 1: সাধারণ |
| GB/T 1094.2-2013 পাওয়ার ট্রান্সফরমার - পার্ট 2: তরল-নিমজ্জিত ট্রান্সফরমারগুলির জন্য তাপমাত্রা বৃদ্ধি | |
| GB/T 1094.3-2017 পাওয়ার ট্রান্সফরমার – পার্ট 3: ইনসুলেশন লেভেল, ডাইলেক্ট্রিক পরীক্ষা এবং বাতাসে বাহ্যিক ক্লিয়ারেন্স | |
| GB/T 1094.5-2008 পাওয়ার ট্রান্সফরমার - পার্ট 5: শর্ট সার্কিট সহ্য করার ক্ষমতা | |
| GB/T 1094.10-2003 পাওয়ার ট্রান্সফরমার - পার্ট 10: শব্দের মাত্রা নির্ধারণ | |
| আন্তর্জাতিক (আইইসি) | IEC 60076-1:2011 পাওয়ার ট্রান্সফরমার – পার্ট 1: সাধারণ |
| IEC 60076-2:2011 পাওয়ার ট্রান্সফরমার - পার্ট 2: তরল-নিমজ্জিত ট্রান্সফরমারগুলির জন্য তাপমাত্রা বৃদ্ধি | |
| IEC 60076-3:2013+AMD1:2018 পাওয়ার ট্রান্সফরমার - পার্ট 3: ইনসুলেশন লেভেল, ডাইলেক্ট্রিক পরীক্ষা এবং বাতাসে বাহ্যিক ক্লিয়ারেন্স | |
| IEC 60076-5:2006 পাওয়ার ট্রান্সফরমার - পার্ট 5: শর্ট সার্কিট সহ্য করার ক্ষমতা | |
| IEC 60076-10:2016 পাওয়ার ট্রান্সফরমার – পার্ট 10: শব্দের মাত্রা নির্ধারণ |

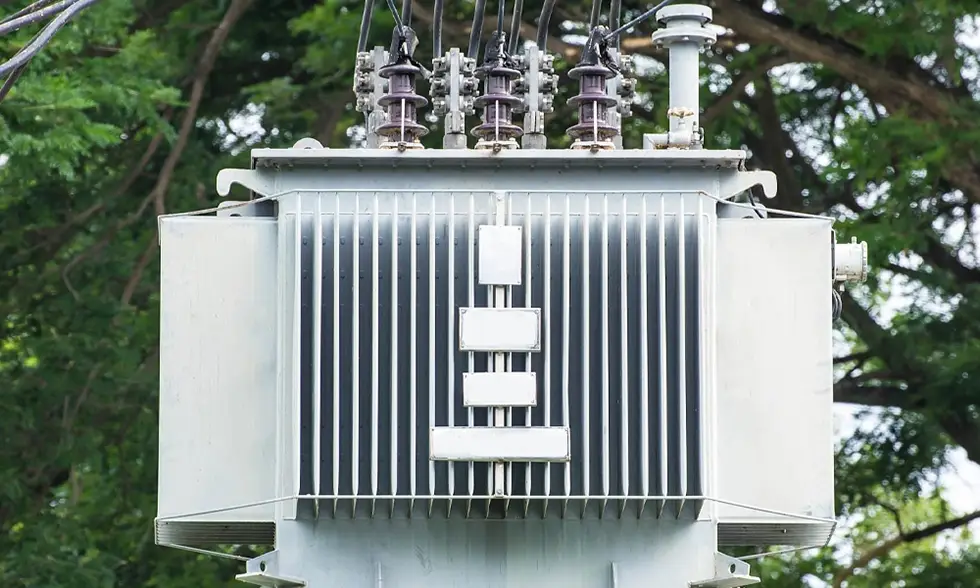

একটি 10KV তেল-নিমজ্জিত ডিস্ট্রিবিউশন পাওয়ার ট্রান্সফরমার কি?
একটি 10kV তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার (সাধারণত "ডিস্ট্রিবিউশন ট্রান্সফরমার" হিসাবে উল্লেখ করা হয়) হল একটি স্থির বৈদ্যুতিক ডিভাইস যা বিতরণ ব্যবস্থায় AC ভোল্টেজ এবং কারেন্টকে রূপান্তরিত করতে এবং ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে বৈদ্যুতিক শক্তি প্রেরণ করতে ব্যবহৃত হয়, এর উইন্ডিংগুলি ইনসুলেটিং তেল দ্বারা উত্তাপিত হয়। এটি সাধারণত 10kV এর ভোল্টেজ ক্লাস, 6300kVA বা তার নিচের রেটেড ক্ষমতা সহ ডিস্ট্রিবিউশন নেটওয়ার্কে অপারেটিং ট্রান্সফরমারকে বোঝায়, যা শেষ ব্যবহারকারীদের সরাসরি বিদ্যুৎ সরবরাহ করে।
এই ধরণের পাওয়ার ট্রান্সফরমারগুলি AC 50/60Hz এর জন্য উপযুক্ত, 2500kVA পর্যন্ত তিন-ফেজ সর্বোচ্চ রেটেড ক্ষমতা (একক-ফেজ সর্বাধিক 833kVA, সাধারণত সুপারিশ করা হয় না)। এগুলি বাড়ির ভিতরে বা বাইরে ব্যবহার করা যেতে পারে। ক্ষমতা ≤315kVA সহ ইউনিটগুলি পোল-মাউন্ট করা যেতে পারে। স্ট্যান্ডার্ড অপারেটিং শর্ত: পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি নয় এবং -25 ডিগ্রি সেলসিয়াসের কম নয়; সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30 ডিগ্রি সেলসিয়াস; সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20 ডিগ্রি সেলসিয়াস; আপেক্ষিক আর্দ্রতা ≤90% (25°C পরিবেষ্টনে); উচ্চতা ≤1000 মি. যদি শর্তগুলি উপরেরগুলির থেকে আলাদা হয়, তাহলে প্রাসঙ্গিক মান অনুযায়ী উপযুক্ত রেটিং সমন্বয় করা হবে।
পণ্যের কাঠামো
একটি 10kV তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারের কাঠামোতে প্রধান অংশ, সংরক্ষক, ইনসুলেটিং বুশিং, ট্যাপ চেঞ্জার, প্রতিরক্ষামূলক ডিভাইস ইত্যাদি রয়েছে।

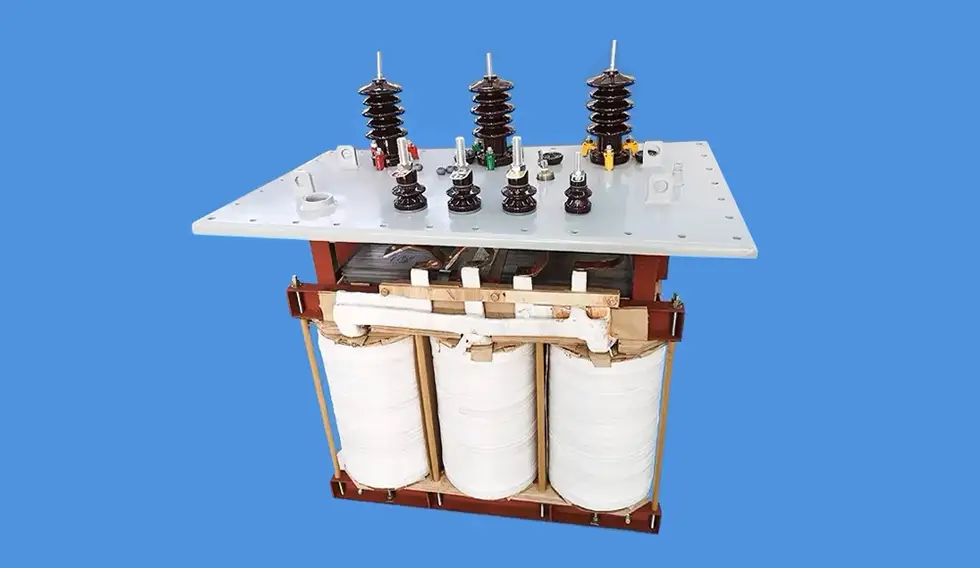

1. প্রধান অংশ
মূল অংশে কোর, উইন্ডিং এবং অন্তরক তেল থাকে -- ট্রান্সফরমারের ইলেক্ট্রোম্যাগনেটিক অংশ।
মূল:ট্রান্সফরমারের চৌম্বকীয় সার্কিট, গরম-ঘূর্ণিত বা কোল্ড-রোল্ড সিলিকন স্টিল শীট (0.35 বা 0.5 মিমি পুরু, পৃষ্ঠে অন্তরক বার্নিশ সহ) থেকে তৈরি। কোর কোর পা (যেখানে windings স্থাপন করা হয়) এবং yokes (চৌম্বকীয় সার্কিট বন্ধ) গঠিত। মূল কাঠামোগুলি মূলত কোর-টাইপ বা শেল-টাইপ, কোর-টাইপ সর্বাধিক ব্যবহৃত হয়। কিছু হাই-এন্ড পণ্য একটি ত্রিমাত্রিক ক্ষত কোর ব্যবহার করে, যেখানে তিনটি পা একটি সমবাহু ত্রিভুজে সাজানো থাকে, যার ফলে একটি ফাঁকহীন চৌম্বকীয় সার্কিট হয়, কম ক্ষতি হয় এবং শব্দ কম হয়।
উইন্ডিংস:ট্রান্সফরমারের বৈদ্যুতিক সার্কিট, সাধারণত একটি পূর্বের চারপাশে উত্তাপযুক্ত সমতল বা বৃত্তাকার তামার তার থেকে ক্ষত হয়। ভিতরের স্তরে কম-ভোল্টেজ (LV) এবং বাইরের স্তরে উচ্চ-ভোল্টেজ (HV) উইন্ডিং সহ উইন্ডিংগুলি মূল পায়ে স্থাপন করা হয়। অন্তরক সিলিন্ডার এলভি উইন্ডিং থেকে কোর এবং এলভিকে এইচভি উইন্ডিং থেকে আলাদা করে। LV windings জন্য, তামা ফয়েল নলাকার নির্মাণ সাধারণ (খুব ছোট ক্ষমতা ছাড়া)। এইচভি উইন্ডিংগুলি অ্যাম্পিয়ার-টার্ন ডিস্ট্রিবিউশনের ভারসাম্য বজায় রাখতে, বিপথগামী ফ্লাক্স কমাতে এবং উচ্চ যান্ত্রিক শক্তি এবং শর্ট-সার্কিট প্রতিরোধ ক্ষমতা প্রদান করতে বহু-স্তর নলাকার নির্মাণ ব্যবহার করে।
অন্তরক তেল:প্রধানত ন্যাপথেন, অ্যালকেন এবং অ্যারোমেটিকস দিয়ে গঠিত। এটি দুটি কাজ করে: (ক) উইন্ডিং, উইন্ডিং এবং কোরের মধ্যে এবং উইন্ডিং এবং ট্যাঙ্কের মধ্যে নিরোধক প্রদান; (b) উত্তপ্ত হলে পরিচলন দ্বারা তাপ নষ্ট করা। সাধারণ প্রকারগুলি হল No.10, No.25, এবং No.45, যেখানে সংখ্যাটি °C-তে ঢালা বিন্দু নির্দেশ করে (যেমন, No.25 তেল -25°C এ দৃঢ় হয়)। নির্বাচন স্থানীয় জলবায়ুর উপর নির্ভর করে।
2. ট্যাঙ্ক
ট্যাঙ্ক হল তেল-নিমজ্জিত ট্রান্সফরমারের বাইরের ঘের, যা ইস্পাত প্লেট থেকে ঢালাই করা হয়। এটি তেল এবং অন্যান্য উপাদান ধারণ করে। মাঝারি এবং ছোট ট্রান্সফরমারগুলিতে, ট্যাঙ্কে একটি কেস এবং একটি কভার থাকে। কোর-এবং-কুণ্ডলী সমাবেশ কেসের ভিতরে স্থাপন করা হয়, এবং কভারটি সরানোর পরে রক্ষণাবেক্ষণের জন্য তুলে নেওয়া যেতে পারে। ট্যাঙ্কে তেল ড্রেন ভালভ, আর্থিং স্ক্রু, নেমপ্লেট ইত্যাদিও লাগানো থাকে।
3. সংরক্ষক (তেল সংরক্ষক)
ট্যাঙ্কের উপরে মাউন্ট করা, কনজারভেটরটির আয়তন ট্যাঙ্কের আয়তনের প্রায় 10% থাকে এবং একটি পাইপ দ্বারা ট্যাঙ্কের সাথে সংযুক্ত থাকে। তেল প্রসারিত বা তাপমাত্রার সাথে সংকুচিত হওয়ার সাথে সাথে, সংরক্ষণকারী তেল সরবরাহ করে বা সঞ্চয় করে, নিশ্চিত করে যে মূল এবং উইন্ডিংগুলি নিমজ্জিত থাকে। এটি বাতাসের সাথে তেলের যোগাযোগও হ্রাস করে, তেলের ক্ষয় কমায়। সংরক্ষকের একটি দর্শনীয় গ্লাস (তেল স্তর পরিমাপক) তাপমাত্রা-ক্যালিব্রেটেড তেলের মাত্রা দেখায়। আগত বাতাস থেকে আর্দ্রতা এবং অমেধ্য অপসারণের জন্য সংরক্ষককে প্রায়শই একটি শ্বাসযন্ত্র (সিলিকা জেল ড্রায়ার) লাগানো হয়।

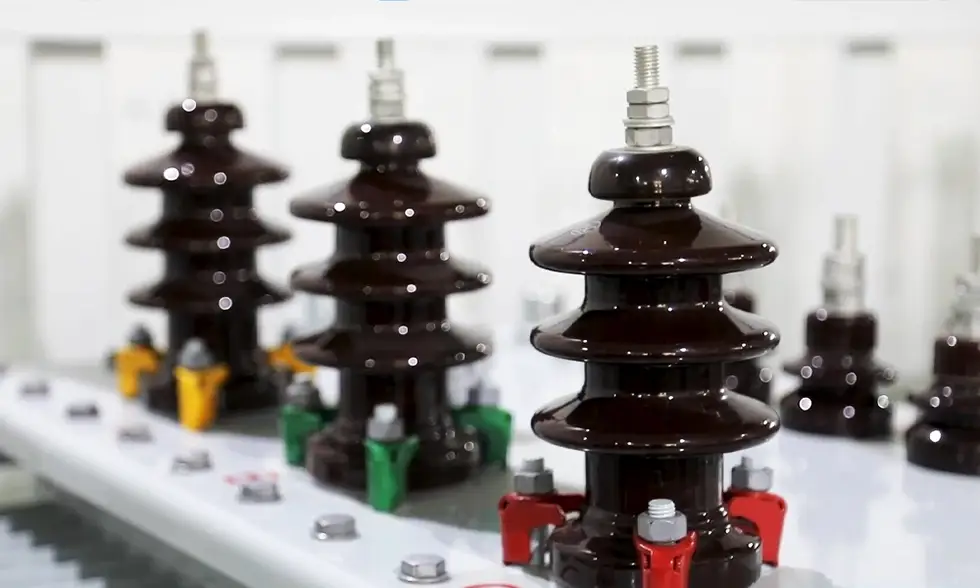

4. ঝোপ নিরোধক
বুশিংগুলি হল ট্যাঙ্কের কভারের মধ্য দিয়ে প্রসারিত প্রধান নিরোধক উপাদান। তারা এইচভি এবং এলভি উইন্ডিং লিডগুলিকে ট্যাঙ্কের বাইরে নিয়ে আসে, মাটিতে (ট্যাঙ্ক এবং কোর) নিরোধক সরবরাহ করে এবং বাহ্যিক সংযোগগুলি ঠিক করে। এইচভি বুশিংগুলি লম্বা, এলভি বুশিংগুলি ছোট।
5. চেঞ্জারে ট্যাপ করুন
এইচভি উইন্ডিং-এ মাউন্ট করা, ট্যাপ চেঞ্জার আউটপুট ভোল্টেজ নিয়ন্ত্রণ করতে কার্যকর বাঁকের সংখ্যা পরিবর্তন করে। যখন সরবরাহ ভোল্টেজ পরিবর্তিত হয়, ট্যাপ চেঞ্জার একটি স্থিতিশীল সেকেন্ডারি ভোল্টেজ বজায় রাখতে ভোল্টেজ সামঞ্জস্য করে। প্রকার: অন-লোড ট্যাপ চেঞ্জার (লোডের অধীনে চালানো যেতে পারে) এবং অফ-লোড (নো-লোড) ট্যাপ চেঞ্জার (ডি-এনার্জাইজেশন প্রয়োজন)।
6. প্রতিরক্ষামূলক ডিভাইস
গ্যাস (বুচহোলজ) রিলে:ট্যাঙ্ক এবং সংরক্ষণকারীর মধ্যে পাইপে ইনস্টল করা হয়েছে -- অভ্যন্তরীণ ত্রুটিগুলির বিরুদ্ধে একটি প্রাথমিক সুরক্ষা৷ গুরুতর ত্রুটির জন্য, এটি সার্কিট ব্রেকার ট্রিপ করে; ছোটখাটো ত্রুটির জন্য, এটি একটি অ্যালার্ম সংকেত দেয়। GB/T 6451 অনুযায়ী, ট্রান্সফরমার ≥800kVA একটি বুখোলজ রিলে দিয়ে সজ্জিত করা হবে।
বিস্ফোরণ ভেন্ট (চাপ রিলিফ ডিভাইস):ট্যাঙ্ক কভারে মাউন্ট করা, একটি গ্লাস ডায়াফ্রাম দিয়ে সিল করা। যদি একটি গুরুতর ত্রুটি ঘটে এবং বুখোলজ রিলে ব্যর্থ হয়, তাহলে চাপ ছেড়ে দিতে এবং বিস্ফোরণ রোধ করতে ডায়াফ্রাম ফেটে যায়।
থার্মোমিটার:উপরের তেলের তাপমাত্রা নিরীক্ষণ করে। ট্রান্সফরমার ≥1000kVA একটি বহিরঙ্গন সংকেত থার্মোমিটার দিয়ে সজ্জিত করা আবশ্যক, যা একটি দূরবর্তী সংকেতের সাথে সংযুক্ত করা যেতে পারে।
7. কুলিং সরঞ্জাম
ট্যাঙ্কের দেয়ালে লাগানো রেডিয়েটার বা কুলার অন্তর্ভুক্ত, পাইপ দ্বারা ট্যাঙ্কের সাথে সংযুক্ত। উপরের এবং নীচের তেলের মধ্যে তাপমাত্রার পার্থক্য প্রাকৃতিক পরিচলনকে প্ররোচিত করে, তেলের তাপমাত্রা কমিয়ে দেয়। শীতল করার পদ্ধতি: তেল-প্রাকৃতিক বায়ু-প্রাকৃতিক (ONAN), তেল-প্রাকৃতিক বায়ু-বাহিনী (ONAF), তেল-প্রাকৃতিক জল-ফোর্সড (OFWF), বাধ্যতামূলক তেল সঞ্চালন (OFAF) ইত্যাদি।
পণ্যের সুবিধা
অন্যান্য ধরনের (যেমন, ড্রাই-টাইপ ট্রান্সফরমার) তুলনায়, তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারগুলি অফার করে:
1. কম খরচ - উচ্চ খরচ-কার্যকারিতা
পরিপক্ক উত্পাদন এবং সস্তা উপকরণ (সিলিকন ইস্পাত, তামা, তেল) এর ফলে সমতুল্য ড্রাই-টাইপ ট্রান্সফরমারের তুলনায় 30-40% কম দাম পাওয়া যায় -- বাজেট-সংক্রান্ত গ্রিড আপগ্রেড এবং এসএমই প্রকল্পের জন্য আদর্শ।
2. চমৎকার তাপ অপচয় এবং ওভারলোড ক্ষমতা
তেলের উচ্চ নির্দিষ্ট তাপ এবং তাপ পরিবাহিতা, প্রাকৃতিক পরিচলনের সাথে মিলিত, শুষ্ক ধরনের ট্রান্সফরমারের তুলনায় তাপমাত্রা বৃদ্ধি 15-20% কম রাখে। স্বল্প-মেয়াদী ওভারলোড ক্ষমতা (যেমন, 1.2× রেট করা বর্তমান) শক্তিশালী, মৌসুমী লোডের শিখর (গ্রীষ্মের শীতাতপ নিয়ন্ত্রণ, সেচ) উপযুক্ত।
3. সহজ রক্ষণাবেক্ষণ এবং দীর্ঘ সেবা জীবন
সম্পূর্ণরূপে সিল করা নকশা (ঢেউতোলা ট্যাঙ্ক) আর্দ্রতা/ধুলো প্রবেশ রোধ করে। সাধারণ অবস্থার অধীনে, সামান্য রক্ষণাবেক্ষণের প্রয়োজন হয়। পরিষেবা জীবন সাধারণত 20-30 বছর, শুকনো ধরনের (15-25 বছর) থেকে বেশি, যার ফলে দীর্ঘমেয়াদী অপারেটিং খরচ কম হয়।
4. উচ্চ শক্তি দক্ষতা সম্ভাবনা -- নীতি প্রান্তিককরণ
ট্রান্সফরমার এনার্জি এফিসিয়েন্সি ইমপ্রুভমেন্ট প্ল্যান দ্বারা চালিত, 10kV তেল-নিমজ্জিত ট্রান্সফরমারগুলিকে S13 এবং তার উপরে আপগ্রেড করা হয়েছে। উদাহরণস্বরূপ, একটি S13-1000kVA ট্রান্সফরমারের নো-লোড লস মাত্র 0.8kW (S11-এর চেয়ে 40% কম), 6000 kWh/বছরের বেশি সাশ্রয় করে -- "দ্বৈত কার্বন" লক্ষ্যের অধীনে উল্লেখযোগ্য।
5. ভাল নিরোধক কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা
তেলটি চমৎকার বৈদ্যুতিক নিরোধক প্রদান করে এবং কম্পনকে স্যাঁতসেঁতে করে, যা শান্ত অপারেশনের দিকে পরিচালিত করে।
6. স্থিতিশীল অপারেশন এবং সুষম তিন-ফেজ পরামিতি
ত্রিমাত্রিক ক্ষত কোর ডিজাইন চৌম্বক পথের দৈর্ঘ্যকে সমান করে, হারমোনিক্স হ্রাস করে এবং শক্তির গুণমান উন্নত করে।
প্রযুক্তিগত পরামিতি এবং মাত্রা
S11-M তেল-নিমজ্জিত ট্রান্সফরমার প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ সংমিশ্রণ | সংযুক্ত গ্রুপ লেবেল | নো-লোড ডিসিপেশন (W) | লোড অপচয় (W) 75℃ | নো-লোড কারেন্ট (%) | প্রতিবন্ধক ভোল্টেজ (%) | বাহ্যিক আকার (L×W×H) 4-φ18 (মিমি) ইনস্টল করুন | মোট ওজন (কেজি) | ||||
| মাঝারি ভোল্টেজ (kV) | ট্যাপিং পরিসীমা | কম ভোল্টেজ (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 বা অন্য |
±5 ±2x2.5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Dyn11 Yyn0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
নোট 1:500kVA এবং নীচের রেটেড ক্ষমতা সহ ট্রান্সফরমারগুলির জন্য, টেবিলের তির্যক রেখার উপরে লোড লস মানগুলি Dyn11 বা Yzn11 কাপলিং গ্রুপের জন্য প্রযোজ্য, এবং তির্যক লাইনের নীচের লোড লস মানগুলি Yyn0 কাপলিং গ্রুপের জন্য প্রযোজ্য৷
নোট 2:যখন ট্রান্সফরমারের গড় বার্ষিক লোড হার 35% এবং 40% এর মধ্যে হয়, তখন টেবিলে ক্ষতির মান ব্যবহার করে সর্বাধিক অপারেটিং দক্ষতা অর্জন করা যেতে পারে।

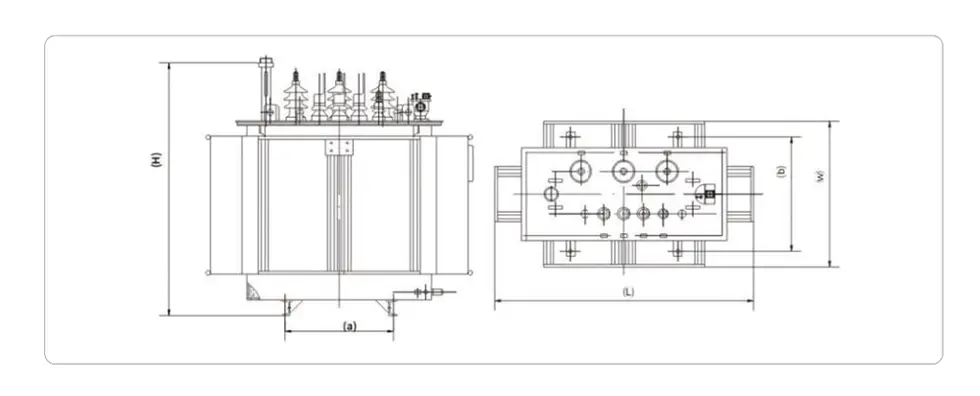

S11-M তেল-নিমজ্জিত ট্রান্সফরমারের মাত্রা
নোট:প্রদত্ত মাত্রা এবং ওজন শুধুমাত্র নকশা এবং নির্বাচনের রেফারেন্সের জন্য। চূড়ান্ত আকার এবং ওজন আমাদের পণ্য অঙ্কন সাপেক্ষে.
S13-M তেল-নিমজ্জিত ট্রান্সফরমার প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ সংমিশ্রণ | সংযুক্ত গ্রুপ লেবেল | নো-লোড ডিসিপেশন (W) | লোড অপচয় (W) 145℃ | নো-লোড কারেন্ট (%) | প্রতিবন্ধক ভোল্টেজ (%) | বাহ্যিক আকার (L×W×H) 4-φ18 (মিমি) ইনস্টল করুন | মোট ওজন (কেজি) | ||||
| মাঝারি ভোল্টেজ (kV) | ট্যাপিং পরিসীমা | কম ভোল্টেজ (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 বা অন্য |
±5 ±2x2.5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Dyn11 Yyn0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
নোট 1:500kVA এবং নীচের রেটেড ক্ষমতা সহ ট্রান্সফরমারগুলির জন্য, টেবিলের তির্যক রেখার উপরে লোড লস মানগুলি Dyn11 বা Yzn11 কাপলিং গ্রুপের জন্য প্রযোজ্য, এবং তির্যক লাইনের নীচের লোড লস মানগুলি Yyn0 কাপলিং গ্রুপের জন্য প্রযোজ্য৷
নোট 2:যখন ট্রান্সফরমারের গড় বার্ষিক লোড হার 35% এবং 40% এর মধ্যে হয়, তখন টেবিলে ক্ষতির মান ব্যবহার করে সর্বাধিক অপারেটিং দক্ষতা অর্জন করা যেতে পারে।
S13-M তেল-নিমজ্জিত ট্রান্সফরমারের মাত্রা
নোট:প্রদত্ত মাত্রা এবং ওজন শুধুমাত্র নকশা এবং নির্বাচনের রেফারেন্সের জন্য। চূড়ান্ত আকার এবং ওজন আমাদের পণ্য অঙ্কন সাপেক্ষে.
S14-M তেল-নিমজ্জিত ট্রান্সফরমার প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ সংমিশ্রণ | সংযুক্ত গ্রুপ লেবেল | নো-লোড ডিসিপেশন (W) | লোড অপচয় (W) 75℃ | নো-লোড কারেন্ট (%) | প্রতিবন্ধক ভোল্টেজ (%) | বাহ্যিক আকার L×W×H (মিমি) | মোট ওজন (কেজি) | ||
| মাঝারি ভোল্টেজ (kV) | ট্যাপিং পরিসীমা | কম ভোল্টেজ (kV) | 4-φ18 ইনস্টল করুন | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 বা অন্য |
±5 ±2x2.5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Dyn11 Yyn0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
নোট 1:500kVA এবং নীচের রেটেড ক্ষমতা সহ ট্রান্সফরমারগুলির জন্য, টেবিলের তির্যক রেখার উপরে লোড লস মানগুলি Dyn11 বা Yzn11 কাপলিং গ্রুপের জন্য প্রযোজ্য, এবং তির্যক লাইনের নীচের লোড লস মানগুলি Yyn0 কাপলিং গ্রুপের জন্য প্রযোজ্য৷
নোট 2:যখন ট্রান্সফরমারের গড় বার্ষিক লোড হার 35% এবং 40% এর মধ্যে হয়, তখন টেবিলে ক্ষতির মান ব্যবহার করে সর্বাধিক অপারেটিং দক্ষতা অর্জন করা যেতে পারে।
S14-M তেল-নিমজ্জিত ট্রান্সফরমারের মাত্রা
নোট:প্রদত্ত মাত্রা এবং ওজন শুধুমাত্র নকশা এবং নির্বাচনের রেফারেন্সের জন্য। চূড়ান্ত আকার এবং ওজন আমাদের পণ্য অঙ্কন সাপেক্ষে.

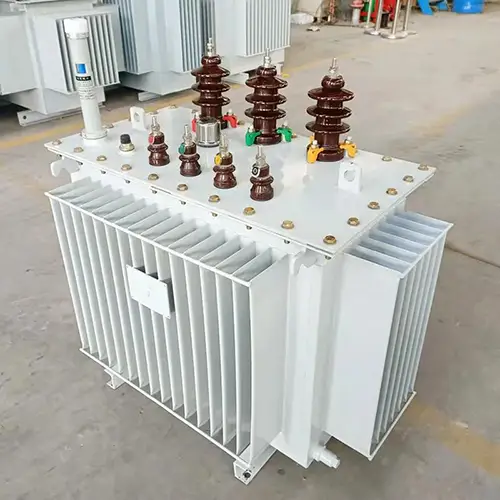

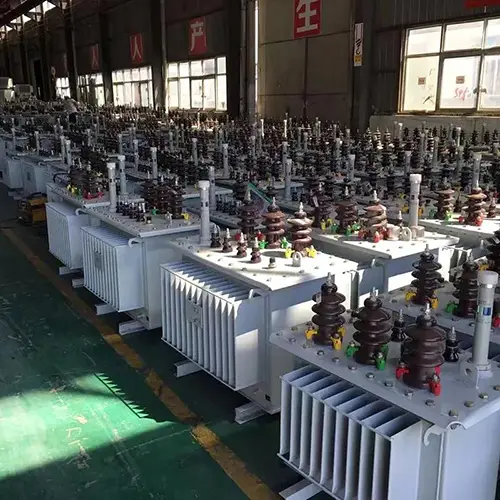

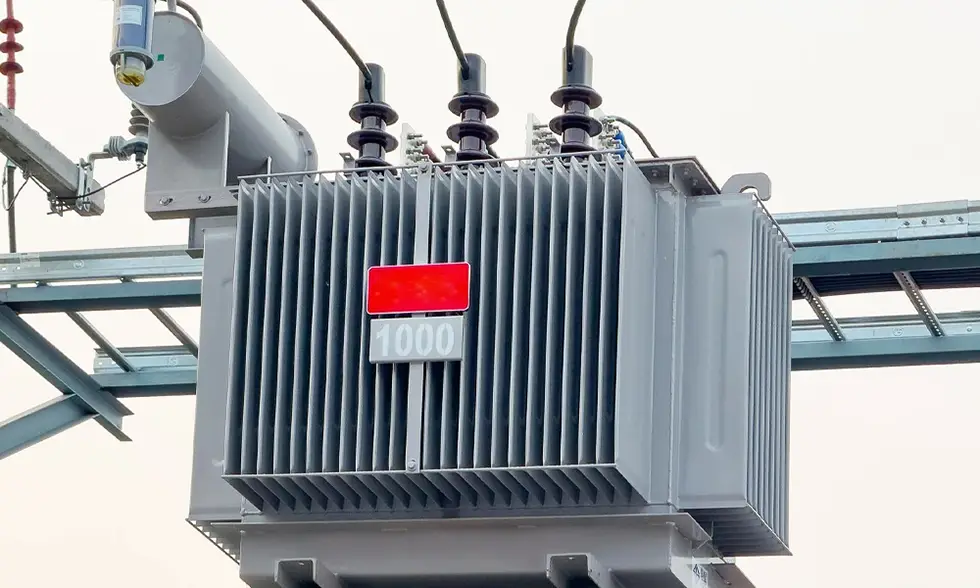

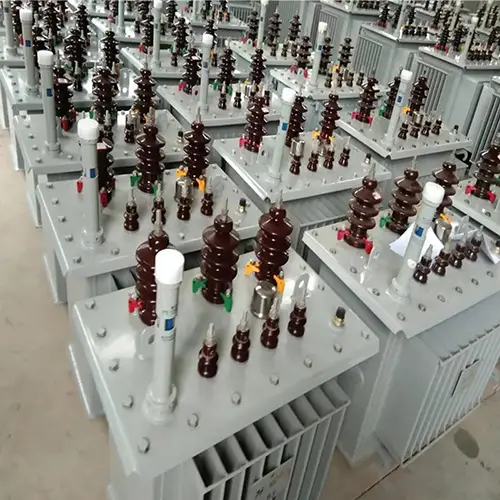

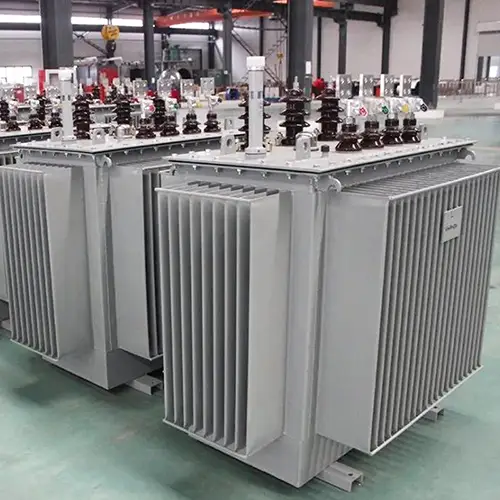

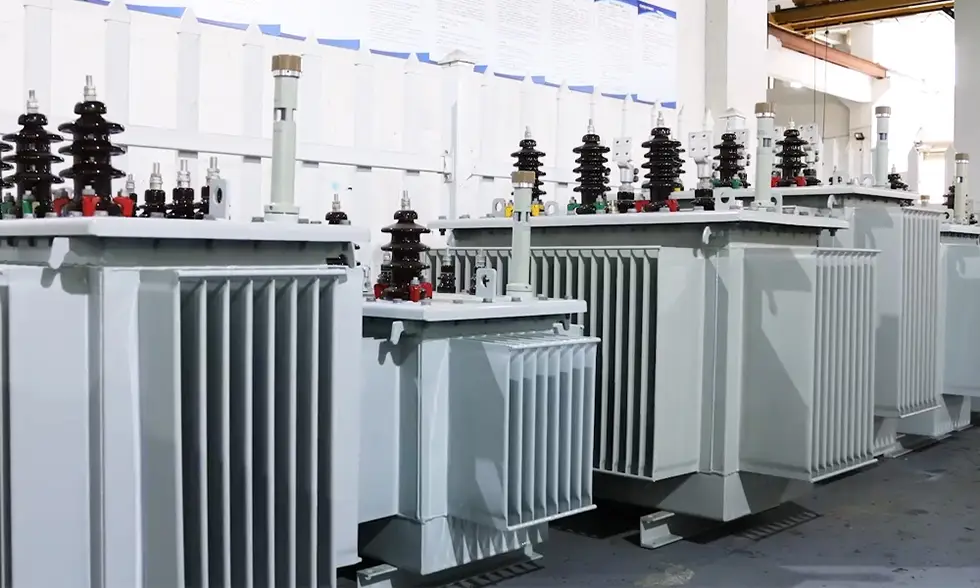

পণ্য প্রদর্শন
