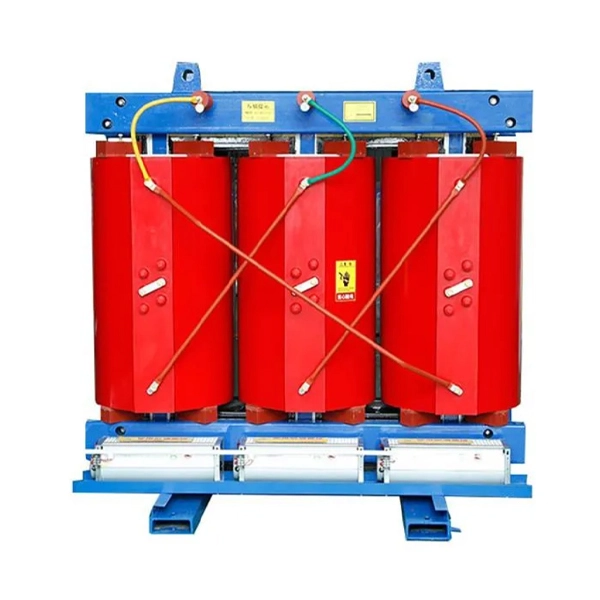

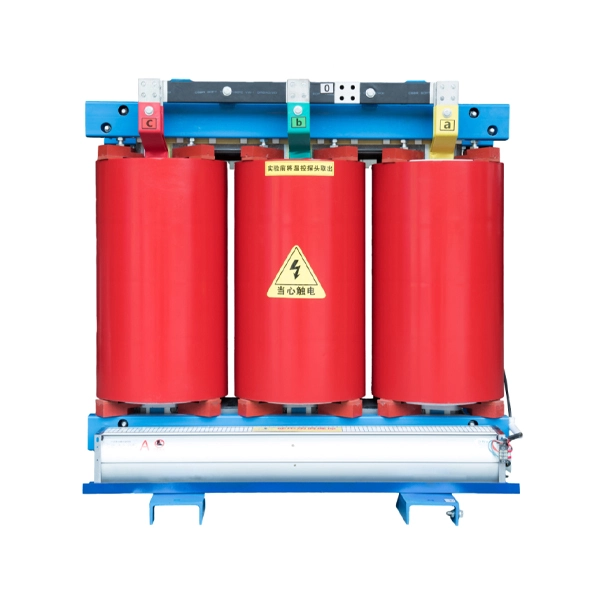

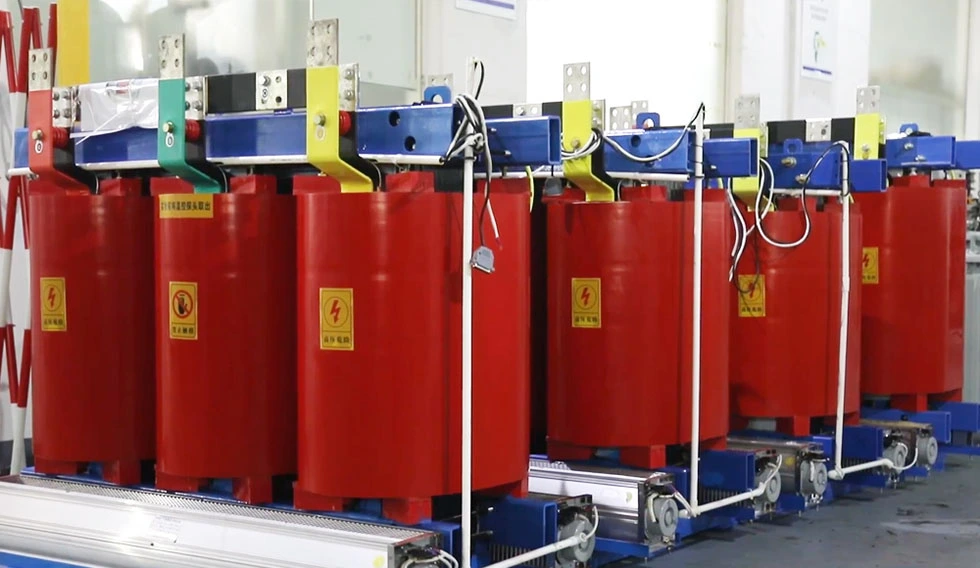

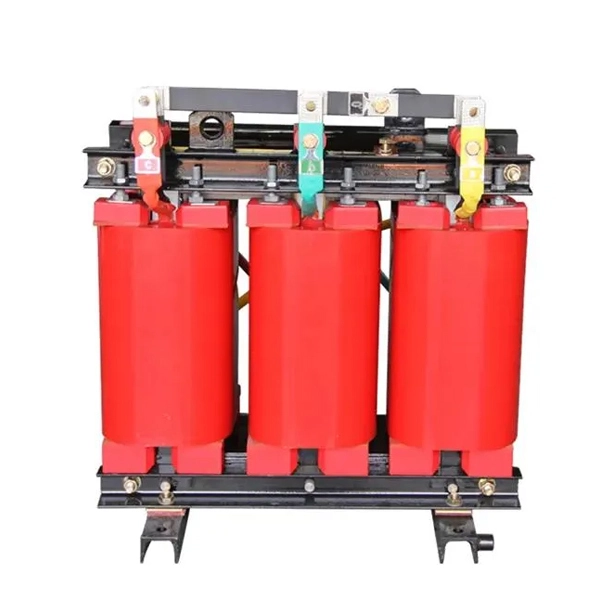

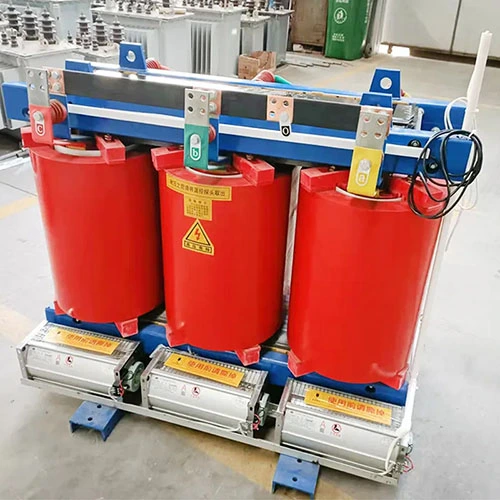

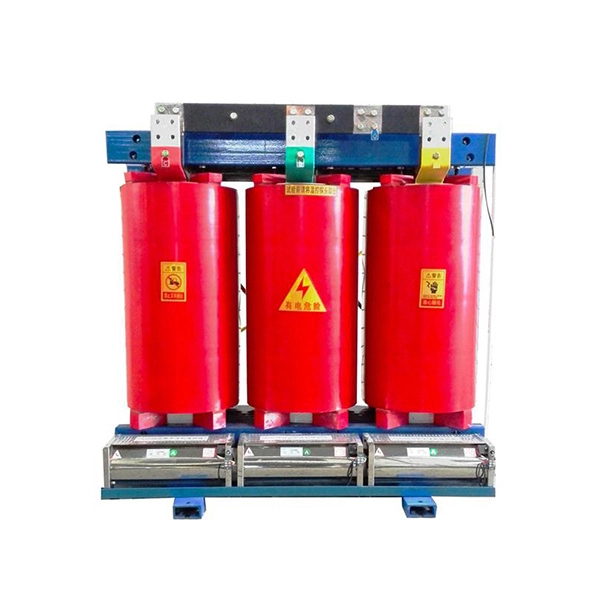

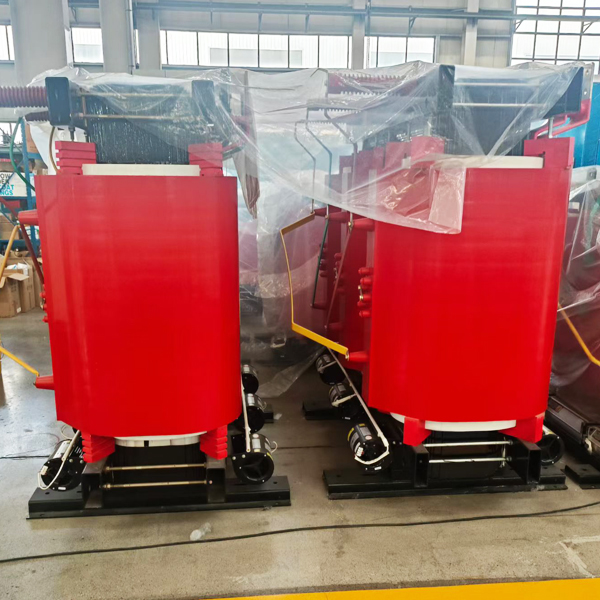

10KV ইন্ডোর ড্রাই টাইপ পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমার
Cotenele ট্রান্সফরমার এবং অন্যান্য বৈদ্যুতিক সরঞ্জাম, সেইসাথে মূল উপাদানগুলির একটি প্রস্তুতকারক এবং রপ্তানিকারক। আমাদের 10KV ইন্ডোর ড্রাই টাইপ পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমার ইউরোপ, মধ্যপ্রাচ্য, আফ্রিকা এবং দক্ষিণ আমেরিকার মতো একাধিক বিদেশী বাজারে বিক্রি হয়। ড্রাই-টাইপ ট্রান্সফরমারগুলির ছোট আকারের সুবিধা রয়েছে, কোনও দূষণ নেই এবং কোনও রক্ষণাবেক্ষণ নেই এবং এটি বিতরণ ব্যবস্থায় গুরুত্বপূর্ণ বৈদ্যুতিক সরঞ্জাম।
Cotenele চীনের একটি সুপরিচিত ট্রান্সফরমার প্রস্তুতকারক। আমাদের10KV ইন্ডোর ড্রাই টাইপ পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমারসহ উল্লেখযোগ্য সুবিধা রয়েছেশিখা প্রতিরোধ, অগ্নি প্রতিরোধ, বিস্ফোরণ প্রতিরোধ, রক্ষণাবেক্ষণ মুক্ত অপারেশন, দূষণ-মুক্ত কর্মক্ষমতা, এবং কমপ্যাক্ট কাঠামো. সম্পূর্ণরূপে আবদ্ধ encapsulated windings সঙ্গে, তারা সরাসরি লোড কেন্দ্রে ইনস্টল করা যেতে পারে। বৈজ্ঞানিকভাবে সাউন্ড ডিজাইন এবং উন্নত কাস্টিং কৌশলগুলির জন্য ধন্যবাদ, এসসি (বি) সিরিজের ইপোক্সি রেজিন ড্রাই-টাইপ ট্রান্সফরমার বৈশিষ্ট্যগুলিনিম্ন আংশিক স্রাব মাত্রা, কম অপারেটিং শব্দ, এবং চমৎকার তাপ অপচয় ক্ষমতা. জোরপূর্বক এয়ার কুলিংয়ের অধীনে, তারা বর্ধিত সময়ের জন্য রেটেড লোডের 125% এ অবিচ্ছিন্নভাবে কাজ করতে পারে। প্রতিটি ইউনিট একটি বুদ্ধিমান তাপমাত্রা নিয়ামক দিয়ে সজ্জিত যা ফল্ট অ্যালার্ম, অতিরিক্ত তাপমাত্রার সতর্কতা, অতিরিক্ত তাপমাত্রা ভ্রমণ এবং ব্ল্যাক-বক্স রেকর্ডিং ফাংশন প্রদান করে। একটি মাধ্যমেRS485 সিরিয়াল ইন্টারফেস, আমাদের ড্রাই-টাইপ ট্রান্সফরমারগুলিকে কেন্দ্রীভূত পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য একটি কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে।

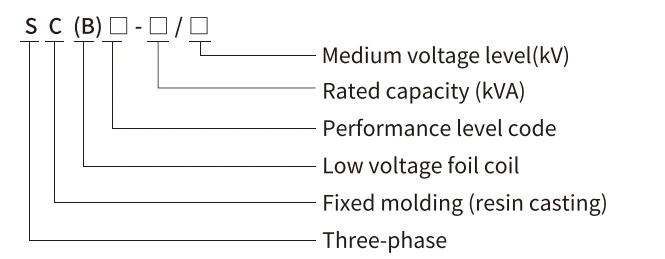

মডেল এবং অর্থ
প্রধান প্রযুক্তিগত পরামিতি
SCB11-30~2500/10kV ট্রান্সফরমার প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ সংমিশ্রণ | সংযুক্ত গ্রুপ লেবেল | নো-লোড ডিসিপেশন (W) | লোড অপচয় (W) | নো-লোড কারেন্ট (%) | প্রতিবন্ধক ভোল্টেজ (%) | বাহ্যিক আকার (L×W×H) 4-Φ18 (মিমি) ইনস্টল করুন | মোট ওজন (কেজি) | ||||
| মাঝারি ভোল্টেজ (kV) | ট্যাপিং পরিসীমা | কম ভোল্টেজ (kV) | 130℃(B) 100℃ | 155℃(F) 120℃ | 180℃(H) 145℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2.5 ±5 |
0.4 বা অন্য |
Dyn11 | 170 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 240 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 330 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 360 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 420 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 480 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2.5 ±5 |
550 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 640 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 790 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 880 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 1040 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1200 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1170 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1360 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1590 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1880 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 2200 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2740 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 2200 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2740 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||

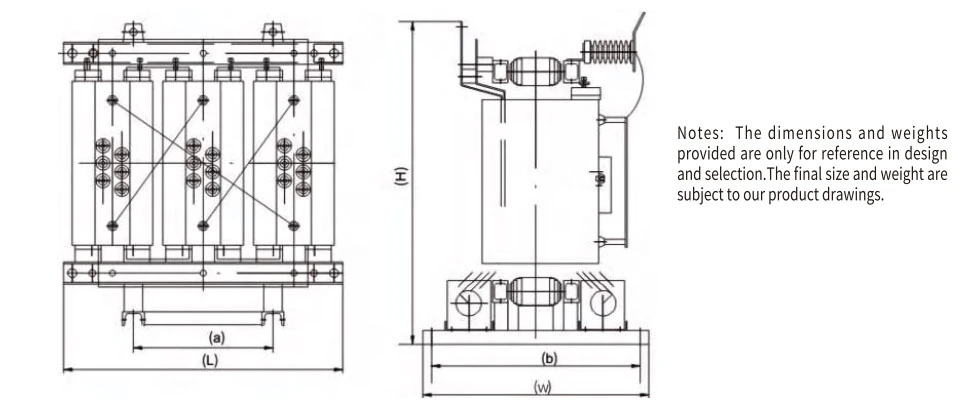

SCB11-30~2500/10kV ট্রান্সফরমারের মাত্রা
SCB12-30~2500/10kV ট্রান্সফরমার প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ সংমিশ্রণ | সংযুক্ত গ্রুপ লেবেল | নো-লোড ডিসিপেশন (W) | লোড অপচয় (W) | নো-লোড কারেন্ট (%) | প্রতিবন্ধক ভোল্টেজ (%) | বাহ্যিক আকার (L×W×H) 4-φ18 (মিমি) ইনস্টল করুন | মোট ওজন (কেজি) | ||||
| মাঝারি ভোল্টেজ (kV) | ট্যাপিং পরিসীমা | কম ভোল্টেজ (kV) | 130℃(B) 100℃ | 155℃(F) 120℃ | 180℃(H) 145℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2.5 ±5 |
0.4 বা অন্য |
Dyn11 | 150 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 215 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2.5 ±5 |
495 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1210 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1410 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1670 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 1960 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2440 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 1960 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2440 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||
SCB12-30~2500/10kV ট্রান্সফরমারের মাত্রা
SCB13-30~2500/10kV ট্রান্সফরমার প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ সংমিশ্রণ | সংযুক্ত গ্রুপ লেবেল | নো-লোড ডিসিপেশন (W) | লোড অপচয় (W) | নো-লোড কারেন্ট (%) | প্রতিবন্ধক ভোল্টেজ (%) | বাহ্যিক আকার (L×W×H) 4-φ18 (মিমি) ইনস্টল করুন | মোট ওজন (কেজি) | ||||
| মাঝারি ভোল্টেজ (kV) | ট্যাপিং পরিসীমা | কম ভোল্টেজ (kV) | 130℃(B) 100℃ | 155℃(F) 120℃ | 180℃(H) 145℃ | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2.5 ±5 |
0.4 বা অন্য |
Dyn11 | 135 | 605 | 640 | 685 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 195 | 845 | 900 | 965 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 265 | 1160 | 1240 | 1330 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 290 | 1330 | 1410 | 1520 | 1.7 | 1060×750×960 | 560 | |||||
| 125 | 340 | 1560 | 1660 | 1780 | 1.5 | 1075×750×1000 | 630 | |||||
| 160 | 385 | 1800 | 1910 | 2050 | 1.5 | 1105×900×1045 | 770 | |||||
| 200 | ±2×2.5 ±5 |
445 | 2130 | 2270 | 2440 | 1.3 | 1120×900×1105 | 875 | ||||
| 250 | 515 | 2330 | 2480 | 2660 | 1.3 | 1195×900×1125 | 1055 | |||||
| 315 | 635 | 2940 | 3120 | 3350 | 1.1 | 1555×1150×1175 | 1190 | |||||
| 400 | 705 | 3370 | 3590 | 3850 | 1.1 | 1225×900×1140 | 1500 | |||||
| 500 | 835 | 4130 | 4390 | 4700 | 1.1 | 1315×900×1190 | 1700 | |||||
| 630 | 965 | 4970 | 5290 | 5660 | 0.9 | 1345×900×1265 | 1985 | |||||
| 630 | 935 | 5050 | 5360 | 5760 | 0.9 | 6 | 1555×1150×1175 | 1985 | ||||
| 800 | 1090 | 5890 | 6260 | 6710 | 0.9 | 1600×1150×1220 | 2360 | |||||
| 1000 | 1270 | 6880 | 7310 | 7880 | 0.9 | 1660×1150×1285 | 2775 | |||||
| 1250 | 1500 | 8190 | 8720 | 9330 | 0.9 | 1720×1150×1350 | 3310 | |||||
| 1600 | 1760 | 9940 | 10500 | 11300 | 0.9 | 1780×1150×1405 | 3940 | |||||
| 2000 | 2190 | 12200 | 13000 | 14000 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 14500 | 15400 | 16600 | 0.7 | 1900×1150×1565 | 5495 | |||||
| 1600 | 1760 | 11000 | 11600 | 12500 | 0.9 | 8 | 1780×1150×1405 | 3940 | ||||
| 2000 | 2190 | 13500 | 14300 | 15400 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 15900 | 17000 | 18200 | 0.7 | 1900×1150×1565 | 5495 | |||||
SCB13-30~2500/10kV ট্রান্সফরমারের মাত্রা
অভ্যন্তরীণ কাঠামো
সর্বোত্তম বৈদ্যুতিক কর্মক্ষমতা, যান্ত্রিক শক্তি এবং তাপ ব্যবস্থাপনা অর্জনের জন্য, একটি শুষ্ক-টাইপ ট্রান্সফরমারের অভ্যন্তরীণ কাঠামো একাধিক মূল উপাদান দ্বারা গঠিত, সেগুলিকে সাবধানে ডিজাইন করা প্রয়োজন।
1. ম্যাগনেটিক কোর
শুষ্ক-টাইপ ট্রান্সফরমারের চৌম্বকীয় কোরের প্রধান উপাদান সাধারণতস্তরিত বৈদ্যুতিক ইস্পাত (সিলিকন ইস্পাত)বা অন্যান্য ফেরোম্যাগনেটিক উপকরণ, যা এডি কারেন্ট লস এবং হিস্টেরেসিস ক্ষতি কমাতে পারে। চৌম্বক কোরের আকৃতি আয়তাকার, বৃত্তাকার বা উপবৃত্তাকার ইত্যাদি হতে পারে।
2. উইন্ডিংস
একটি শুষ্ক-টাইপ ট্রান্সফরমার এর windings গঠিতপ্রাথমিক এবং মাধ্যমিক windings, সাধারণত তামা বা অ্যালুমিনিয়াম কন্ডাক্টর দিয়ে তৈরি। যদিও তামার অ্যালুমিনিয়ামের থেকে উচ্চতর পরিবাহিতা রয়েছে, কিছু গ্রাহক প্রায়ই খরচ বাঁচাতে তাদের উইন্ডিংয়ের জন্য অ্যালুমিনিয়াম কন্ডাক্টর বেছে নেয়।
3. নিরোধক সিস্টেম
একটি শুষ্ক-টাইপ ট্রান্সফরমারের নিরোধক সিস্টেম উইন্ডিংগুলির জন্য বৈদ্যুতিক নিরোধক এবং যান্ত্রিক সহায়তা প্রদান করে, প্রধানত সহ:
ইপোক্সি রজন এনক্যাপসুলেশন (ঢালাই রজন):উইন্ডিংগুলি সম্পূর্ণরূপে ইপোক্সি রজনে সিল করা হয়, যা আর্দ্রতা, ধুলো এবং যান্ত্রিক চাপের বিরুদ্ধে একটি ভাল সুরক্ষা প্রদান করতে পারে।
ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন (VPI):ভ্যাকুয়াম এবং চাপের অধীনে শ্রেণী H পলিয়েস্টার রজন দ্বারা windings গর্ভবতী হয়. এই ভূমিকাটি ড্রাই-টাইপ ট্রান্সফরমারের অস্তরক শক্তি, যান্ত্রিক শক্তি এবং তাপীয় স্থিতিশীলতা বাড়ানোর জন্য।
ভ্যাকুয়াম প্রেসার এনক্যাপসুলেশন (VPE):উইন্ডিংয়ে ভিপিআই-এর চেয়ে ঘন নিরোধক আবরণ রয়েছে।
4. ক্ল্যাম্পিং স্ট্রাকচার
ক্ল্যাম্পিং স্ট্রাকচার সাধারণত উইন্ডিং এবং কোর অ্যাসেম্বলিকে সুরক্ষিত করতে ব্যবহৃত হয় এবং এটি যান্ত্রিক শক্তি প্রদান করতে পারে এবং সঠিক প্রান্তিককরণ নিশ্চিত করতে পারে, যা শীতল চ্যানেল বা বায়ু সঞ্চালনের জন্য খোলা অংশকে অন্তর্ভুক্ত করতে পারে।
5. ঘের
সমস্ত উপাদান একটি ঘের মধ্যে মাউন্ট করা হয়, এবং ঘের বিভক্ত করা হয়বায়ুচলাচল, অ বায়ুচলাচল, বা সিলঅ্যাপ্লিকেশন পরিবেশের উপর ভিত্তি করে। বায়ুচলাচলযুক্ত ঘেরগুলি শীতল করার জন্য প্রাকৃতিক বা বাধ্যতামূলক বায়ু সঞ্চালনের অনুমতি দেয়, যখন অ-বাতাসবাহী নকশাগুলি পরিবাহী, ক্ষয়কারী বা দাহ্য পদার্থযুক্ত পরিবেশে ব্যবহৃত হয়।
পণ্যের সুবিধা
1. নিরাপত্তা সুবিধা
আগুনের ঝুঁকি হ্রাস:ড্রাই-টাইপ ট্রান্সফরমারগুলিতে কোনও জ্বলনযোগ্য অন্তরক তেল নেই এবং আগুন এবং বিস্ফোরণের ঝুঁকি নেই।
স্ব-নির্বাপক বৈশিষ্ট্য:শুষ্ক-টাইপ ট্রান্সফরমারগুলির কঠিন নিরোধক উপাদানগুলি সহজাতভাবে শিখা-প্রতিরোধী।
কোন বিষাক্ত গ্যাস নির্গমন:আর্কিং অবস্থার অধীনে, শুষ্ক ধরনের ট্রান্সফরমারগুলি বিপজ্জনক গ্যাস নির্গত করবে না।
2. পরিবেশগত সুবিধা
পরিবেশ বান্ধব:শুষ্ক-টাইপ ট্রান্সফরমারের কারণে তেল ফুটো বা ছড়াবে না, এটি ভূগর্ভস্থ পানির দূষণের উদ্বেগ দূর করতে পারে।
পুনর্ব্যবহারযোগ্য:শুষ্ক-টাইপ ট্রান্সফরমারগুলির 90% পর্যন্ত উপাদান জীবনের শেষ পর্যন্ত পুনর্ব্যবহারযোগ্য।
কোন বিশেষ নিয়ন্ত্রণের প্রয়োজন নেই:শুকনো-টাইপ ট্রান্সফরমারগুলির জন্য একটি লিক-প্রুফ সংগ্রহ পুল ইনস্টল করার দরকার নেই।
3. অপারেশনাল সুবিধা
এই শুকনো ধরনের ট্রান্সফরমার প্রয়োজনকার্যত কোন রক্ষণাবেক্ষণ---কোন তরল পরীক্ষা বা তেল পরিস্রাবণ নয়, শুধুমাত্র একটি মাঝে মাঝে ভিজ্যুয়াল পরিদর্শন---এবং গর্ব করে20 বছরের বেশি বর্ধিত সেবা জীবন. কম সাইটের সীমাবদ্ধতা এবং ভূগর্ভস্থ জল সুরক্ষা ব্যবস্থার অনুপস্থিতির কারণে, শুষ্ক-টাইপ ট্রান্সফরমারগুলির ইনস্টলেশন খরচ কম। এবং তারা সরাসরি প্রকৃত লোড অবস্থানের কাছাকাছি ইনস্টল করা যেতে পারে, যা উল্লেখযোগ্যভাবে লাইন লস কমাতে পারে।
4. অ্যাপ্লিকেশন নমনীয়তা
ড্রাই-টাইপ ট্রান্সফরমারগুলি অগ্নি নিরাপত্তার উচ্চ প্রয়োজনীয়তা সহ অভ্যন্তরীণ অবস্থানগুলিতে ইনস্টল এবং প্রয়োগ করা যেতে পারে। একই সময়ে, তাদের সম্পূর্ণরূপে আবদ্ধ আবরণ বন্যা-প্রবণ এলাকায় জল নিমজ্জিত হওয়ার ঝুঁকি সহ্য করতে পারে। শুষ্ক-টাইপ ট্রান্সফরমারগুলির আর্দ্রতা-প্রমাণ নিরোধক ব্যবস্থা শুধুমাত্র উচ্চ আর্দ্রতার পরিবেশে স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে না কিন্তু কার্যকরভাবে ঘনীভবন প্রতিরোধ করে।

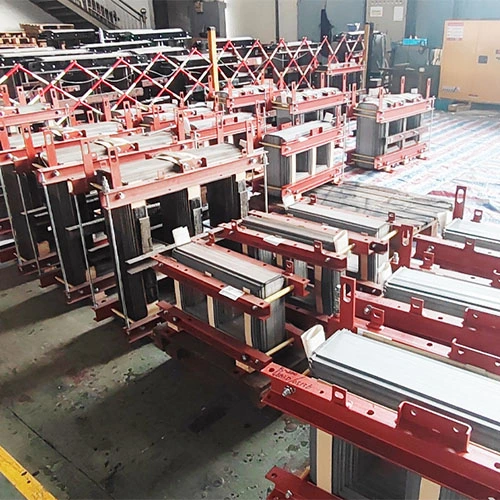

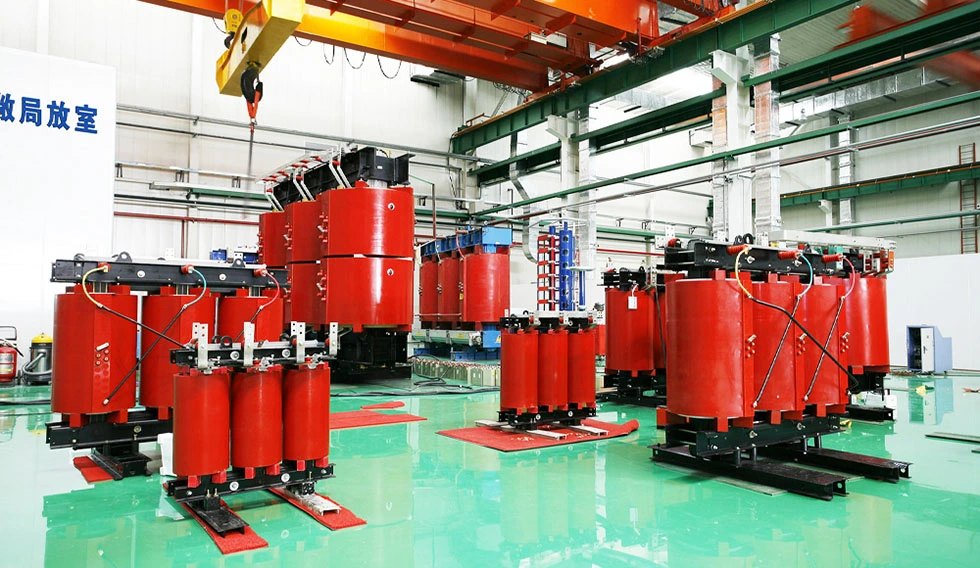

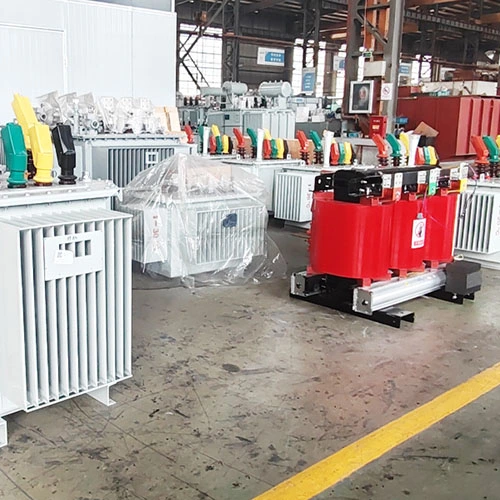

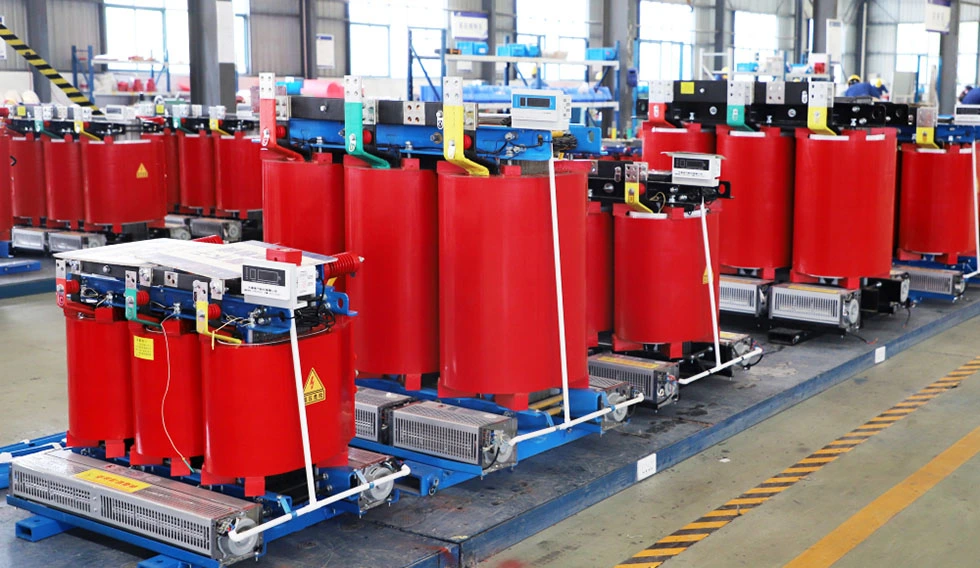

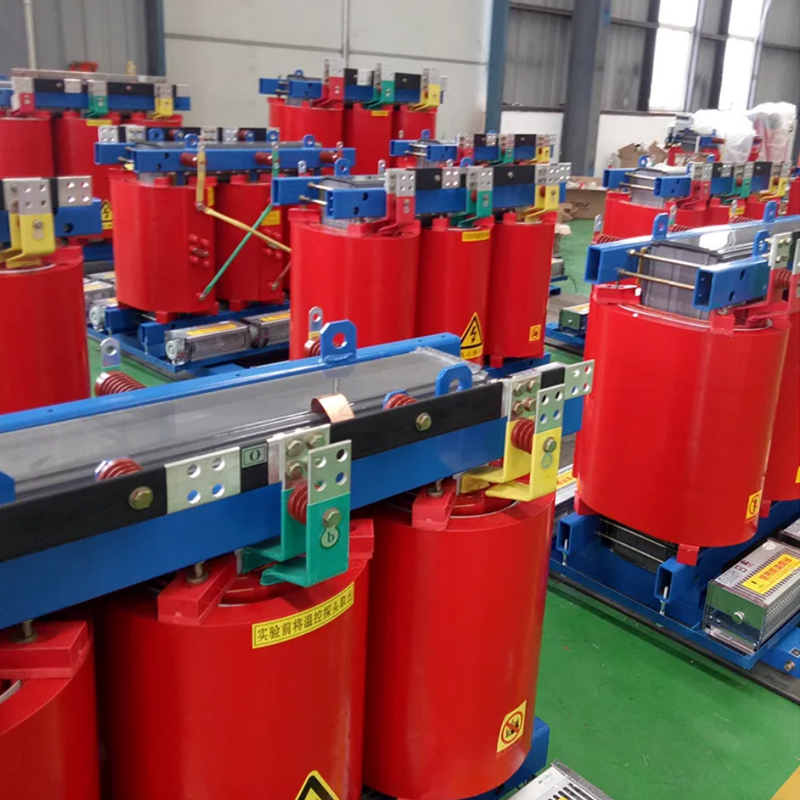

কর্মশালা শো

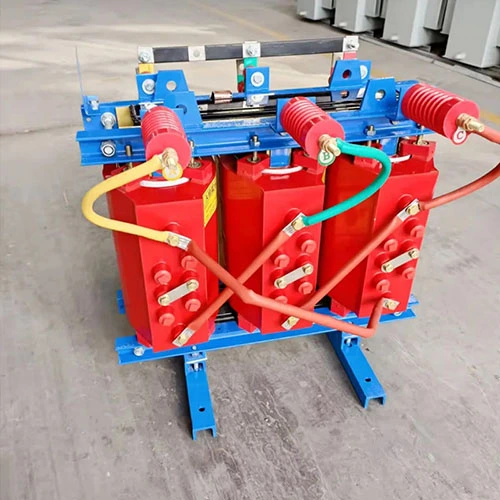

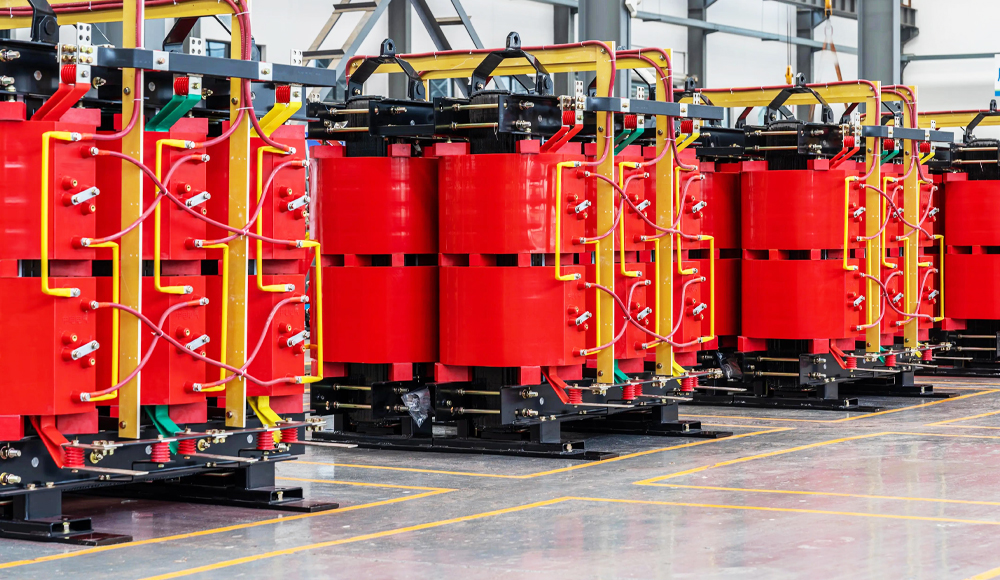

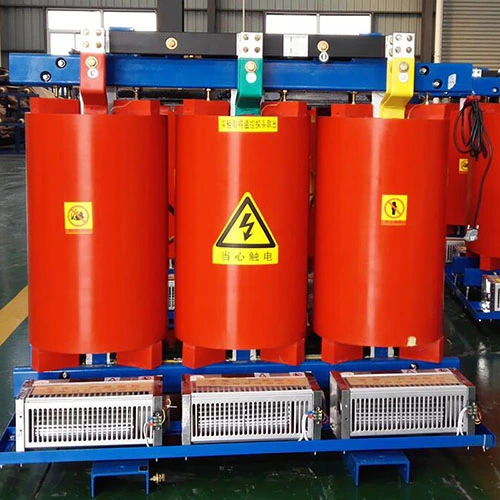

পণ্য প্রদর্শন
