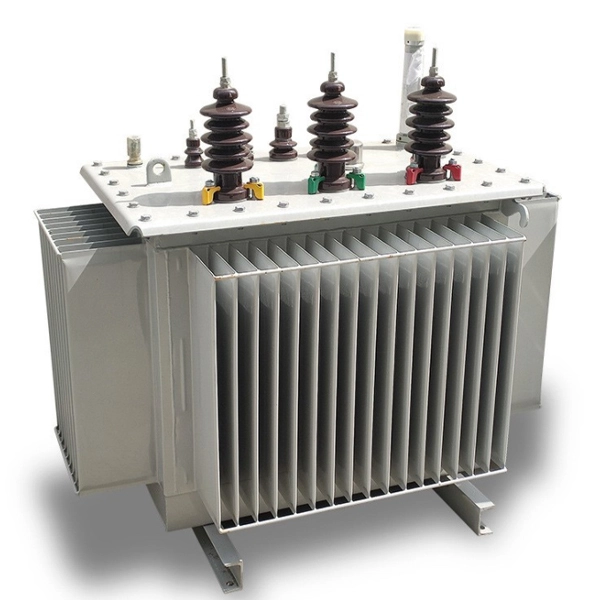

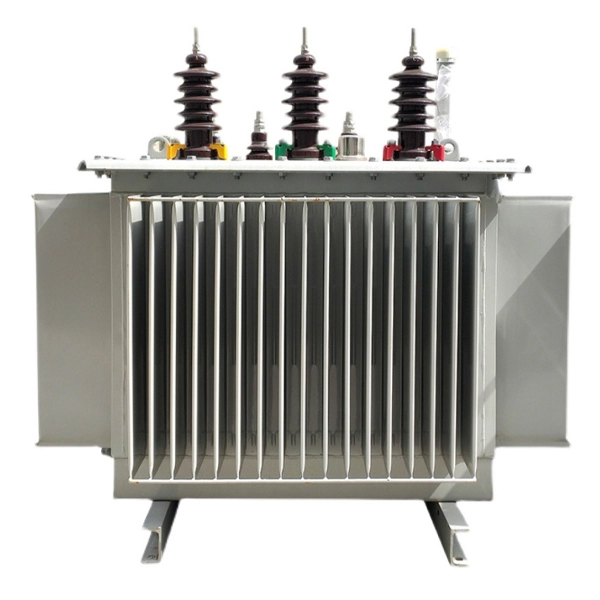

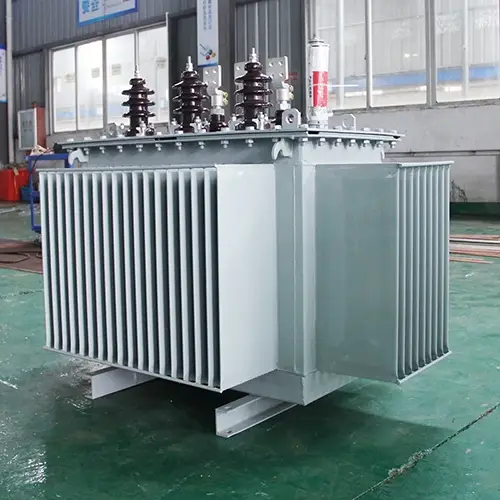

20KV তেল নিমজ্জিত টাইপ বৈদ্যুতিক ট্রান্সফরমার
Cotenele চীন থেকে একটি বড় বৈদ্যুতিক ট্রান্সফরমার প্রস্তুতকারক এবং রপ্তানিকারক। বছরের পর বছর ধরে, আমরা দেশীয় এবং বিদেশী গ্রাহকদের জন্য উচ্চ-মানের বৈদ্যুতিক ট্রান্সফরমার পণ্যগুলির একটি বড় সংখ্যা সরবরাহ করেছি। আমরা যে 20KV অয়েল ইমার্সড টাইপ ইলেকট্রিক্যাল ট্রান্সফরমার তৈরি করেছি তার নির্ভরযোগ্য গুণমান এবং স্থিতিশীল কর্মক্ষমতা রয়েছে এবং বছরের পর বছর ধরে গ্রাহকদের কাছ থেকে ব্যাপক প্রশংসা পেয়েছে। আমাদের তৈরি করা সমস্ত পাওয়ার ট্রান্সফরমার প্রাসঙ্গিক মান মেনে চলে যেমন IEC60076, GB/T 6451-2023, GB 1094, ইত্যাদি
বৈদ্যুতিক ট্রান্সফরমার হল একটি পণ্য যা Cotenele দ্বারা উত্পাদিত হয়। আমাদের20KV তেল নিমজ্জিত টাইপ বৈদ্যুতিক ট্রান্সফরমারএকটি পাওয়ার ডিস্ট্রিবিউশন ডিভাইস যা 20kV ভোল্টেজের স্তরকে নিম্ন ভোল্টেজে (সাধারণত 0.4kV) নামিয়ে দেয়। এটি 20kV বিতরণ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। পাওয়ার গ্রিডগুলি আপগ্রেড করার সাথে সাথে, 20kV সিস্টেমটি 10kV সিস্টেমের তুলনায় উল্লেখযোগ্য সুবিধা প্রদান করে: একই প্রেরিত শক্তির জন্য, লাইন কারেন্ট 50% হ্রাস পায়, এবং লাইন শক্তির ক্ষতি 75% হ্রাস পায়, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় এবং ক্ষমতা প্রসারিত হয়। 20KV তেল নিমজ্জিত টাইপ বৈদ্যুতিক ট্রান্সফরমারগুলি প্রধানত বিদ্যুৎ বিতরণ নেটওয়ার্ক, শিল্প এবং খনির উদ্যোগ, বাণিজ্যিক এবং বেসামরিক ভবন এবং অন্যান্য পরিস্থিতিতে ব্যবহৃত হয়।
প্রধান প্রযুক্তিগত পরামিতি
| রেটেড ক্ষমতা (kVA) | ভোল্টেজ অনুপাত (kV) | সংযোগ প্রতীক | ক্ষতি (W) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | ওজন (কেজি) | রূপরেখা মাত্রা (মিমি) | গেজ (মিমি) | |||||
| মাঝারি ভোল্টেজ | কম ভোল্টেজ | নো-লোড লস | ফুল-লোড লস | তেলের ওজন | মোট ওজন | L | W | H | |||||
| 30 |
20 ±5% বা ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | 690/660 | 2.1 | 5.5 | 100 | 360 | 800 | 680 | 950 | 400×400 |
| 50 | 130 | 1010/960 | 2 | 120 | 410 | 850 | 700 | 970 | 400×400 | ||||
| 63 | 150 | 1200/1150 | 1.9 | 140 | 480 | 880 | 710 | 1000 | 400×400 | ||||
| 80 | 180 | 1440/1370 | 1.8 | 150 | 540 | 900 | 720 | 1030 | 400×400 | ||||
| 100 | 200 | 1730/1650 | 1.6 | 170 | 615 | 950 | 750 | 1050 | 400×400 | ||||
| 125 | 240 | 2080/1980 | 1.5 | 180 | 710 | 950 | 900 | 1070 | 550×550 | ||||
| 160 | 290 | 2540/2420 | 1.4 | 195 | 790 | 1000 | 900 | 1100 | 550×550 | ||||
| 200 | 340 | 3000/2860 | 1.3 | 220 | 910 | 1050 | 930 | 1120 | 550×550 | ||||
| 250 | 400 | 3520/3350 | 1.2 | 245 | 1040 | 1100 | 950 | 1150 | 550×550 | ||||
| 315 | 480 | 4210/4010 | 1.1 | 280 | 1185 | 1450 | 950 | 1200 | 550×550 | ||||
| 400 | 570 | 4970/4730 | 1 | 300 | 1370 | 1500 | 1000 | 1250 | 660×660 | ||||
| 500 | 680 | 5940/5660 | 1 | 350 | 1620 | 1550 | 1050 | 1320 | 660×660 | ||||
| 630 | 810 | 6820 | 0.9 | 420 | 2085 | 1650 | 1100 | 1350 | 660×660 | ||||
| 800 | 980 | 8250 | 0.8 | 6 | 465 | 2400 | 1700 | 1200 | 1450 | 820×820 | |||
| 1000 | 1150 | 11330 | 0.7 | 580 | 2880 | 1900 | 1350 | 1500 | 820×820 | ||||
| 1250 | 1380 | 13200 | 0.7 | 640 | 3300 | 1950 | 1380 | 1550 | 820×820 | ||||
| 1600 | 1660 | 15950 | 0.6 | 770 | 4000 | 2050 | 1450 | 1600 | 820×820 | ||||
পণ্যের শ্রেণিবিন্যাস
20kV তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারগুলি নিম্নলিখিত মানদণ্ড অনুসারে শ্রেণিবদ্ধ করা যেতে পারে:
1. পর্যায় সংখ্যা দ্বারা
একক-ফেজ ট্রান্সফরমার: ক্ষমতা পরিসীমা 5kVA -160kVA
তিন-ফেজ ট্রান্সফরমার: ক্ষমতা পরিসীমা 30kVA -2500kVA
2. মূল উপাদান দ্বারা
সিলিকন-স্টিল ট্রান্সফরমার: মডেলগুলির মধ্যে রয়েছে S11, S13, S20, S22 সিরিজ
নিরাকার-খাদ ট্রান্সফরমার: মডেলগুলির মধ্যে রয়েছে SBH15, SBH21, SBH25 সিরিজ; তাদের নো-লোড ক্ষতি প্রায় অর্ধেক একই শক্তি-দক্ষতা শ্রেণীর সিলিকন-স্টিল ট্রান্সফরমারের
3. শক্তি-দক্ষতা রেটিং দ্বারা
মিড থেকে হাই-এন্ড পণ্য: S13, S20, S22, এবং নিরাকার-খাদ সিরিজ
নিম্নমানের পণ্য: S11 সিরিজ
4. ট্যাপ-পরিবর্তন পদ্ধতি দ্বারা
অফ-সার্কিট (নো-লোড) ট্যাপ-পরিবর্তন: ম্যানুয়াল সামঞ্জস্যের জন্য ডি-এনার্জাইজেশন প্রয়োজন
অন-লোড ট্যাপ-পরিবর্তন: সক্রিয় থাকাকালীন সামঞ্জস্য করার অনুমতি দেয় (কিছু মডেলে উপলব্ধ)
5. ট্যাংক ঘের টাইপ দ্বারা
সম্পূর্ণরূপে সিল টাইপ, প্রচলিত টাইপ, ইত্যাদি
20kV তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারের প্রয়োগের সুযোগ
20kV তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারগুলি প্রধানত নিম্নলিখিত পরিস্থিতিতে ব্যবহৃত হয়:

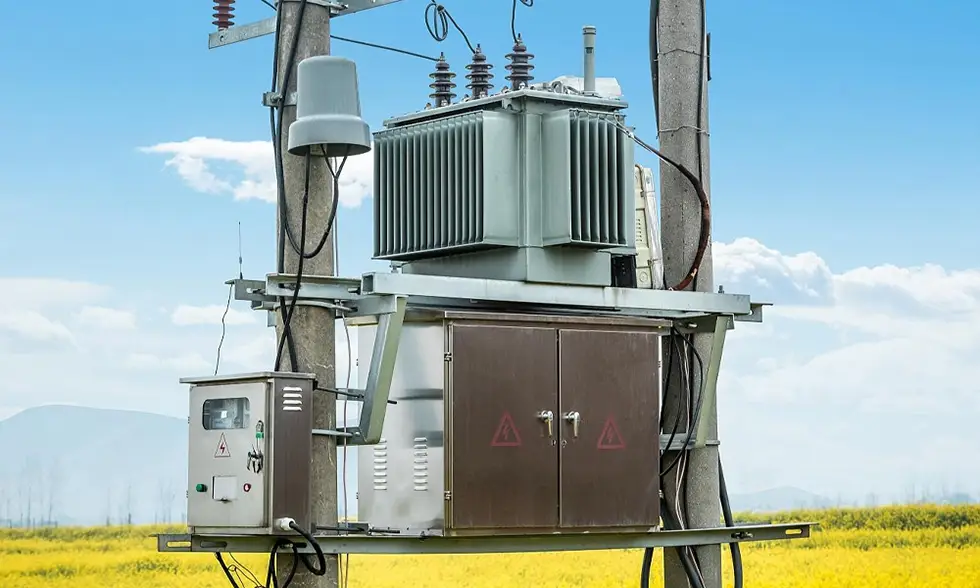

1. পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক:শহুরে এবং গ্রামীণ বিতরণ গ্রিড, 20kV বিতরণ লাইন
2. শিল্প ও খনির উদ্যোগ:পেট্রোলিয়াম, ধাতুবিদ্যা, রাসায়নিক, টেক্সটাইল, হালকা শিল্প, ইত্যাদি
3. বাণিজ্যিক এবং আবাসিক ভবন:বাণিজ্যিক কমপ্লেক্স, অফিস ভবন, আবাসিক কোয়ার্টার
4. বিশেষ পরিবেশ:উচ্চ ধূলিকণা, তেল দূষণ, বা রাসায়নিক পদার্থ সহ অবস্থান
5. ডুয়াল-ভোল্টেজ স্যুইচিং অ্যাপ্লিকেশন:কিছু মডেল 10kV বা 20kV সিস্টেমে ভোল্টেজ লেভেলের মধ্যে স্যুইচ করে কাজ করতে পারে
কাজের নীতি
একটি 20kV তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারের কাজের নীতি হল ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন:
1. যখন এসি পাওয়ার ভোল্টেজ প্রাথমিক ওয়াইন্ডিং এ প্রয়োগ করা হয় (উচ্চ ভোল্টেজ সাইড, 20kV), তখন এসি কারেন্ট উইন্ডিং এর মধ্য দিয়ে যায় এবং লোহার কোরে বিকল্প চৌম্বকীয় প্রবাহ উৎপন্ন করে।
2. এই অল্টারনেটিং ফ্লাক্স একই সাথে প্রাইমারি এবং সেকেন্ডারি উভয় উইন্ডিংকে সংযুক্ত করে (লো-ভোল্টেজ সাইড, সাধারণত 0.4kV)।
3. ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের আইন অনুসারে, ইলেক্ট্রোমোটিভ ফোর্স উভয় উইন্ডিংয়ে প্ররোচিত হয়।
4. যেহেতু দুটি উইন্ডিং-এর বিভিন্ন সংখ্যক বাঁক রয়েছে, তাই প্ররোচিত ভোল্টেজগুলি সেই অনুযায়ী পৃথক হয় -- বাঁক অনুপাত ভোল্টেজের অনুপাতের সমান।
5. অপারেশন চলাকালীন উত্পন্ন তাপ ইনসুলেটিং তেলের মাধ্যমে ট্যাঙ্কের দেয়ালে স্থানান্তরিত হয় এবং তারপর শীতল পাখনা (বা ঢেউতোলা প্যানেল) এর মাধ্যমে আশেপাশের বাতাসে ছড়িয়ে পড়ে।
কিভাবে উপযুক্ত শক্তি বৈদ্যুতিক ট্রান্সফরমার চয়ন করুন
1. ক্ষমতা নির্বাচন
- সমস্ত বৈদ্যুতিক সরঞ্জাম এবং সুবিধাগুলি থেকে মোট সংযুক্ত লোড গণনা করুন (সাধারণত অগ্নিনির্বাপক লোড ব্যতীত)।
- ক্ষতিপূরণপ্রাপ্ত আপাত শক্তি ট্রান্সফরমার ক্ষমতা এবং ইউনিট সংখ্যা নির্বাচন করার জন্য ভিত্তি হিসাবে কাজ করে।
- সাধারণত, ট্রান্সফরমার লোড ফ্যাক্টর প্রায় 85% রাখা উচিত।
- বড় আকারের ট্রান্সফরমার বা ওভারলোডিং এড়িয়ে চলুন।
2. মডেল নির্বাচন
- S11 সিরিজ: নিম্ন-সম্পন্ন পণ্য, কম শক্তি-দক্ষতা প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
- S13/S20/S22 সিরিজ: মধ্য থেকে উচ্চ-শেষ শক্তি-সাশ্রয়ী পণ্য।
- নিরাকার-অ্যালয় সিরিজ (SBH15, ইত্যাদি): অত্যন্ত কম নো-লোড লস, দীর্ঘ অলস সময় এবং শক্তি সঞ্চয়ের উপর উচ্চ জোর দিয়ে অ্যাপ্লিকেশনের জন্য আদর্শ।
3. অন্যান্য বিবেচনা
- ইনস্টলেশন পরিবেশ (অভ্যন্তরীণ / বহিরঙ্গন)
- ফায়ার-সুরক্ষা রেটিং প্রয়োজনীয়তা
- ডুয়াল-ভোল্টেজ স্যুইচিংয়ের প্রয়োজন (10kV/20kV সামঞ্জস্যপূর্ণ)
- ট্যাপ-পরিবর্তন পদ্ধতি (অফ-সার্কিট বা অন-লোড)
- বাজেট এবং খরচের সীমাবদ্ধতা
পণ্য বিবরণ

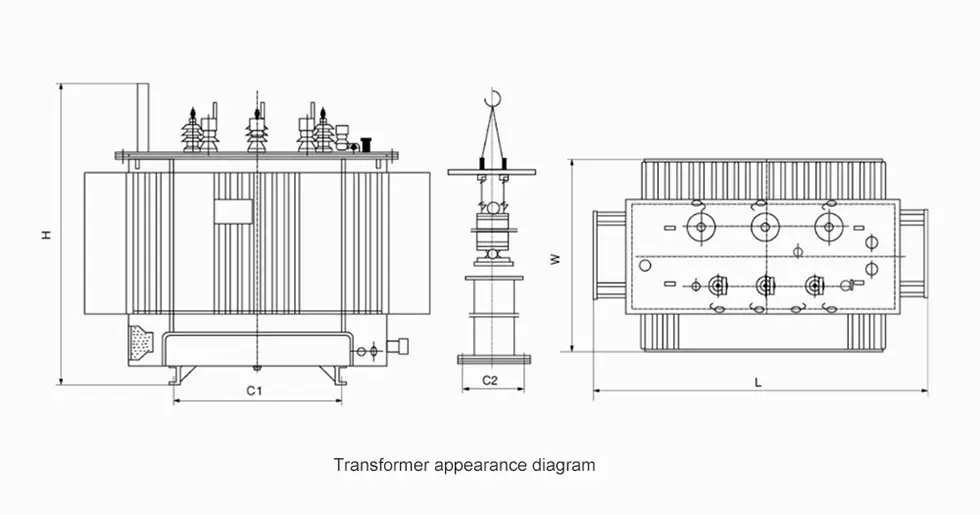

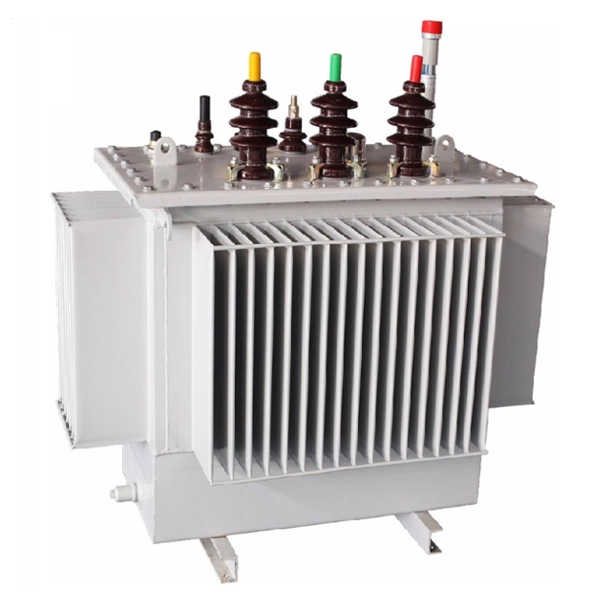

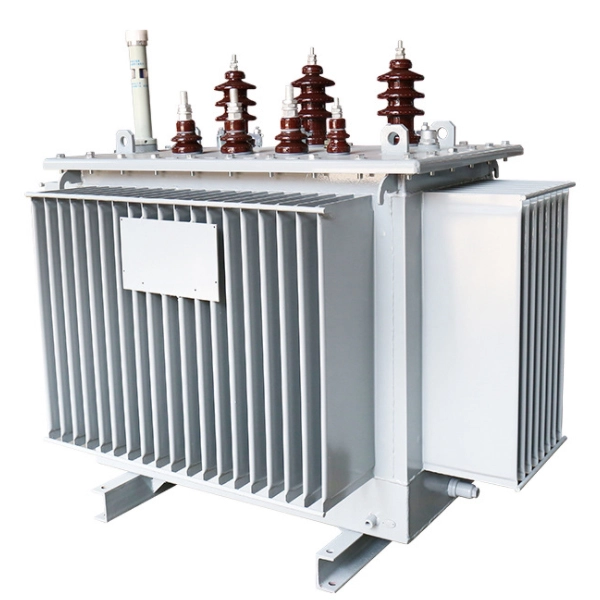

পণ্য চেহারা এবং মাত্রা
| পণ্য চেহারা এবং ইনস্টলেশন মাত্রা | |||||
| রেটেড ক্ষমতা (kVA) | L | W | H | গ 1 | C2 |
| 30 | 950 | 650 | 880 | 400 | 400 |
| 50 | 1000 | 650 | 900 | 400 | 400 |
| 63 | 1020 | 720 | 960 | 400 | 400 |
| 80 | 1080 | 730 | 990 | 400 | 400 |
| 100 | 1090 | 760 | 1050 | 400 | 500 |
| 125 | 1120 | 780 | 1080 | 550 | 550 |
| 160 | 1160 | 810 | 1130 | 550 | 550 |
| 200 | 1210 | 850 | 1180 | 550 | 550 |
| 250 | 1220 | 860 | 1220 | 550 | 550 |
| 315 | 1380 | 900 | 1260 | 550 | 550 |
| 400 | 1430 | 920 | 1290 | 550 | 660 |
| 500 | 1530 | 960 | 1360 | 550 | 660 |
| 630 | 1680 | 1000 | 1400 | 660 | 660 |
| 800 | 1700 | 1100 | 1480 | 660 | 820 |
| 1000 | 1750 | 1150 | 1520 | 660 | 820 |
| 1250 | 1850 | 1210 | 1600 | 660 | 820 |
| 1600 | 2000 | 1280 | 1690 | 820 | 820 |
| 2000 | 2280 | 1360 | 1850 | 820 | 820 |
| 2500 | 2580 | 1890 | 2100 | 820 | 820 |
আদেশ বিজ্ঞপ্তি
একটি অর্ডার দেওয়ার সময়, পণ্যের মডেল, রেট করা ক্ষমতা, উচ্চ এবং নিম্ন ভোল্টেজ রেট করা ভোল্টেজ, উচ্চ ভোল্টেজ ট্যাপ পরিসীমা, পর্যায়গুলির সংখ্যা, ফ্রিকোয়েন্সি এবং সংযোগ গ্রুপ নম্বর প্রদান করা উচিত।

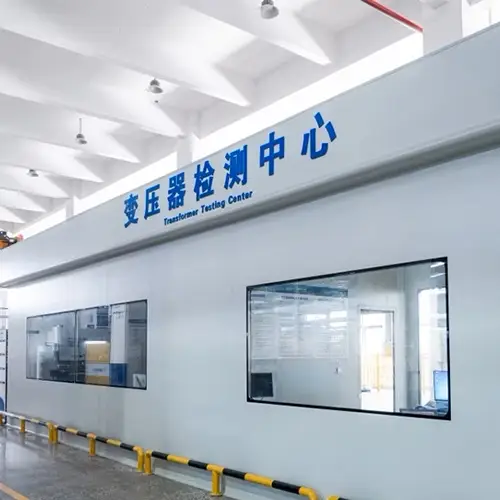

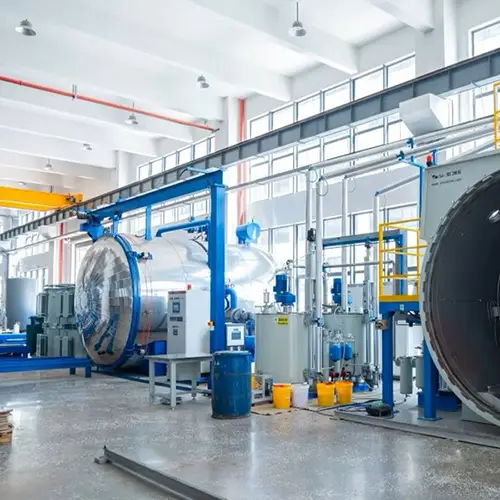

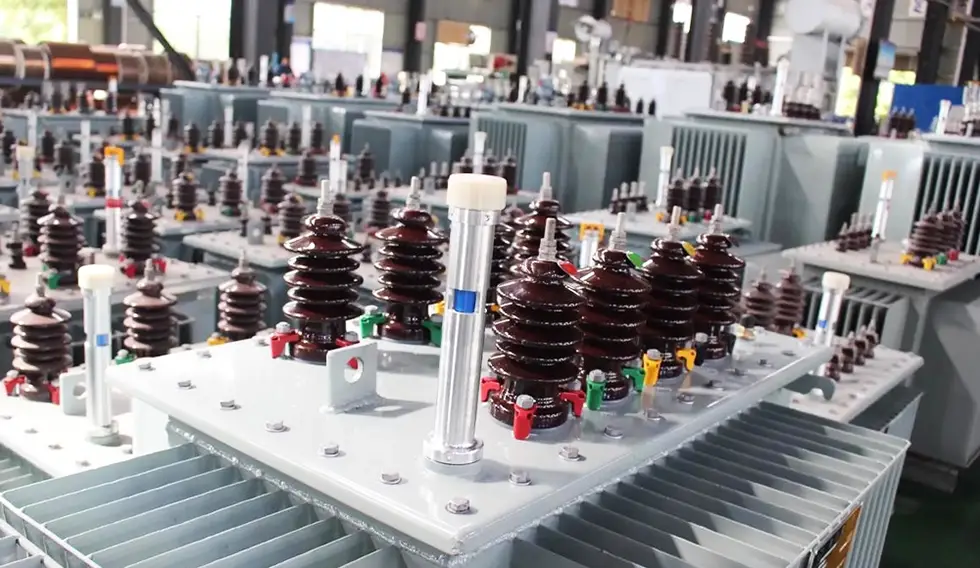

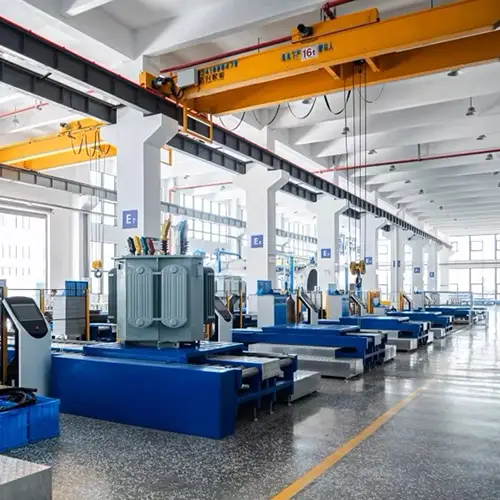

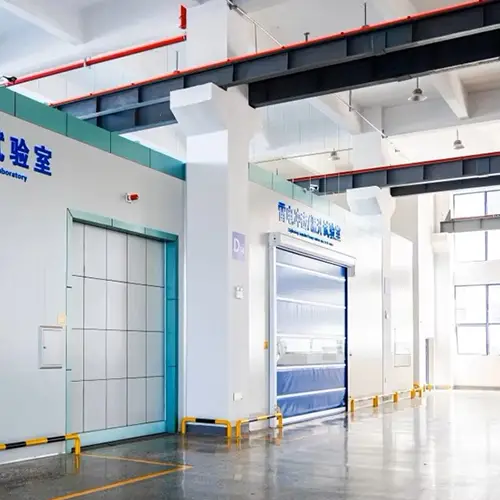

কর্মশালা এবং পরীক্ষা কেন্দ্র

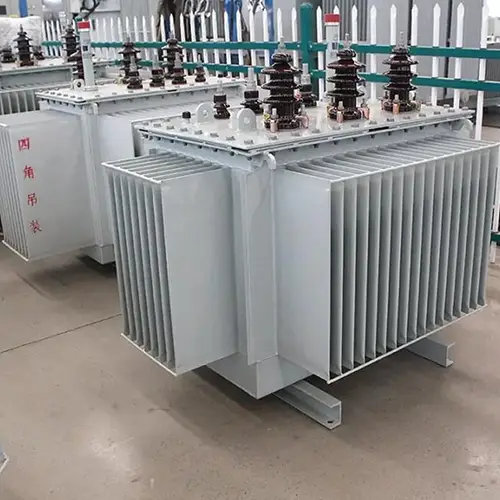

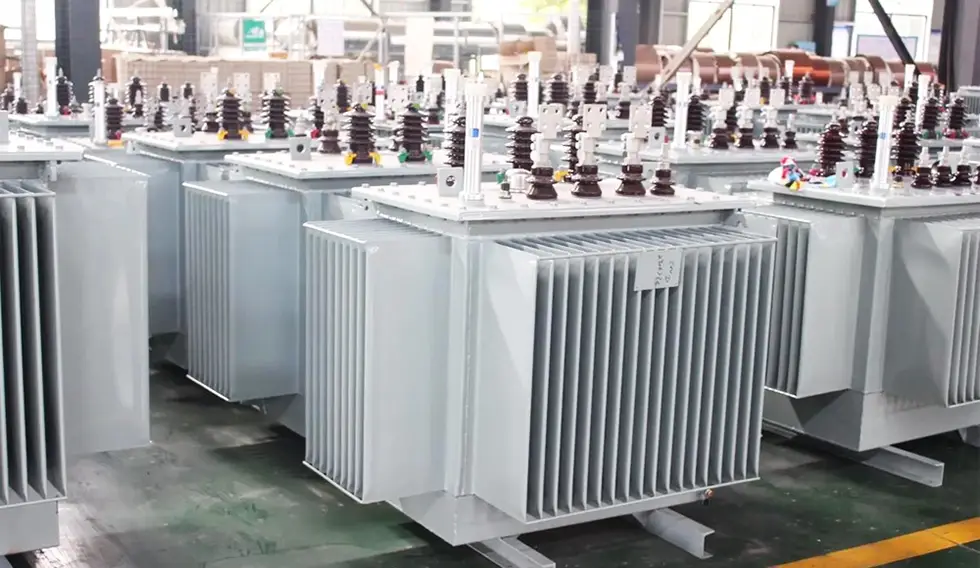

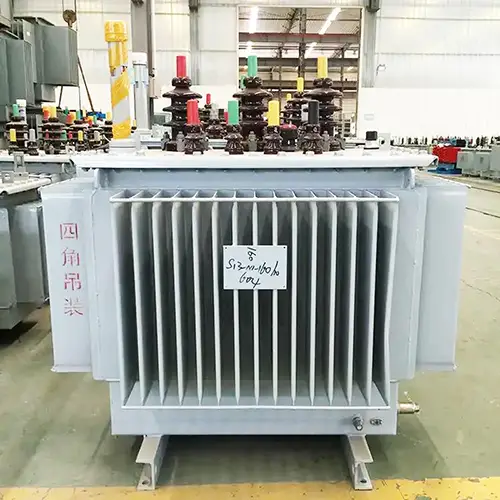

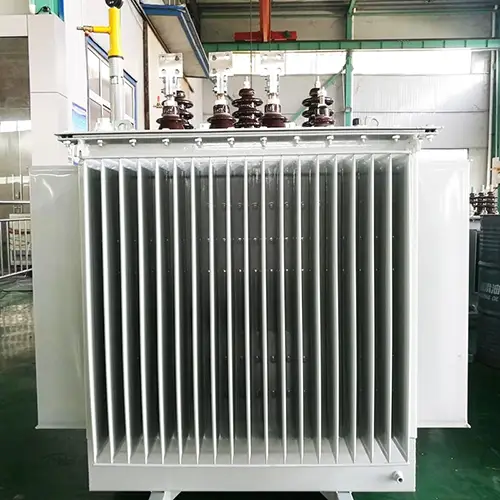

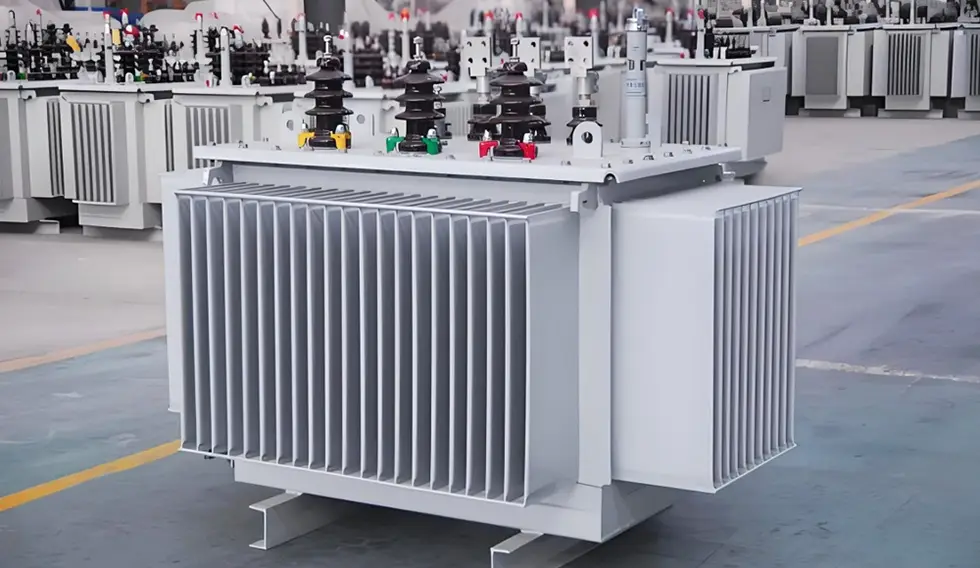

পণ্য প্রদর্শন
