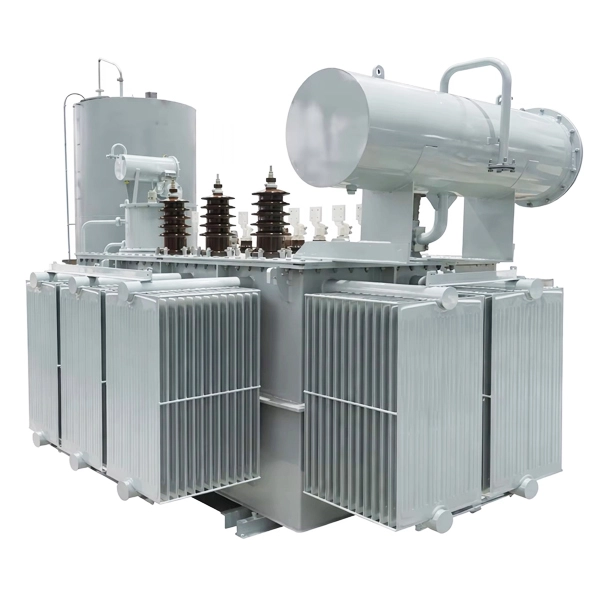

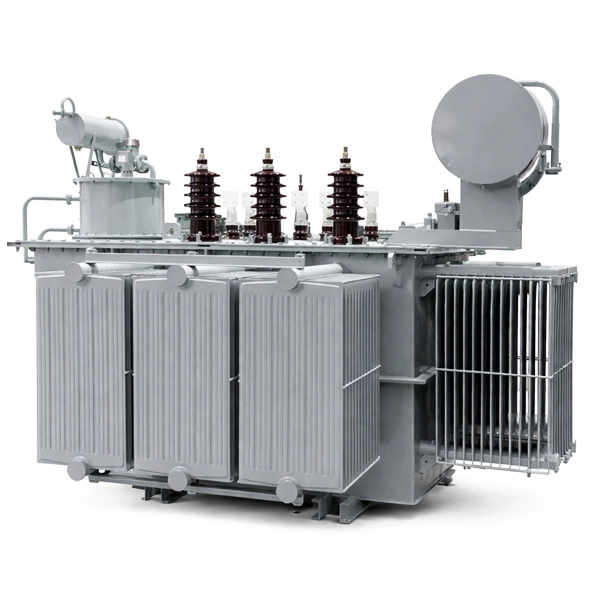

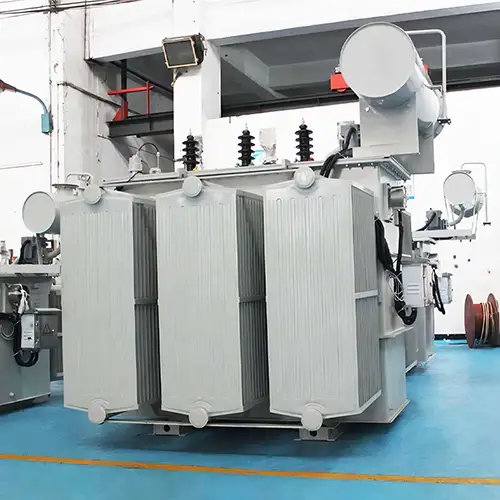

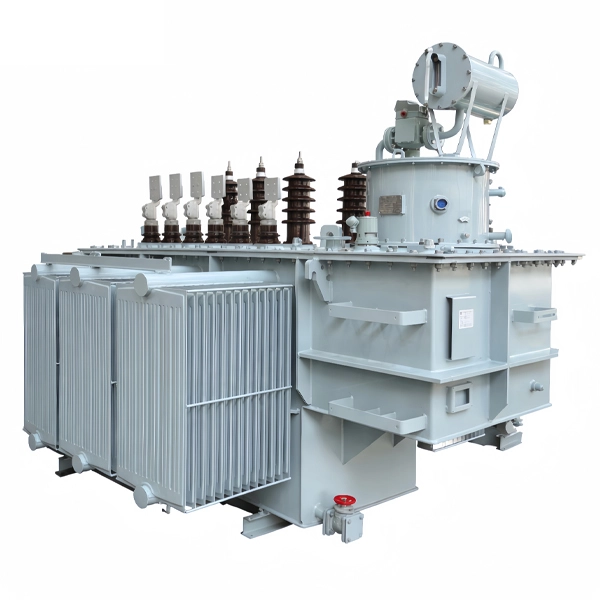

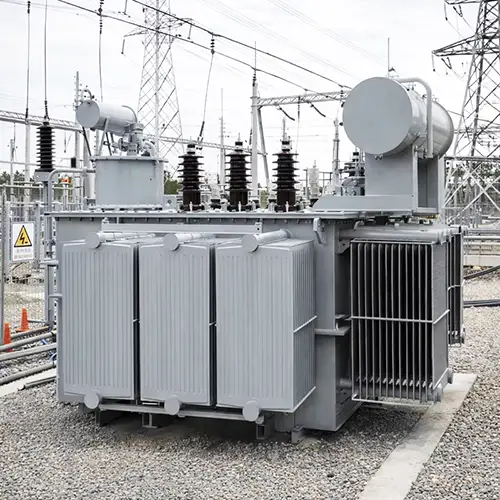

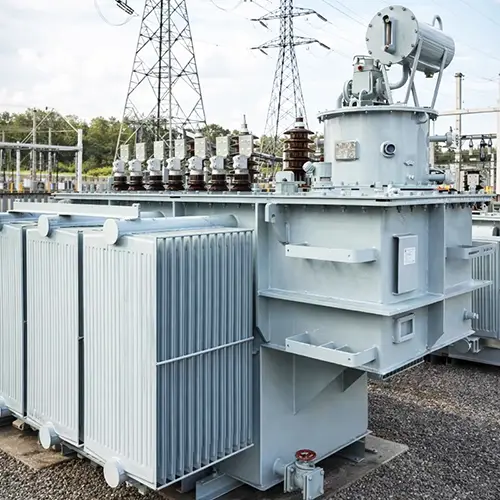

33KV তেল নিমজ্জিত বৈদ্যুতিক বিতরণ ট্রান্সফরমার

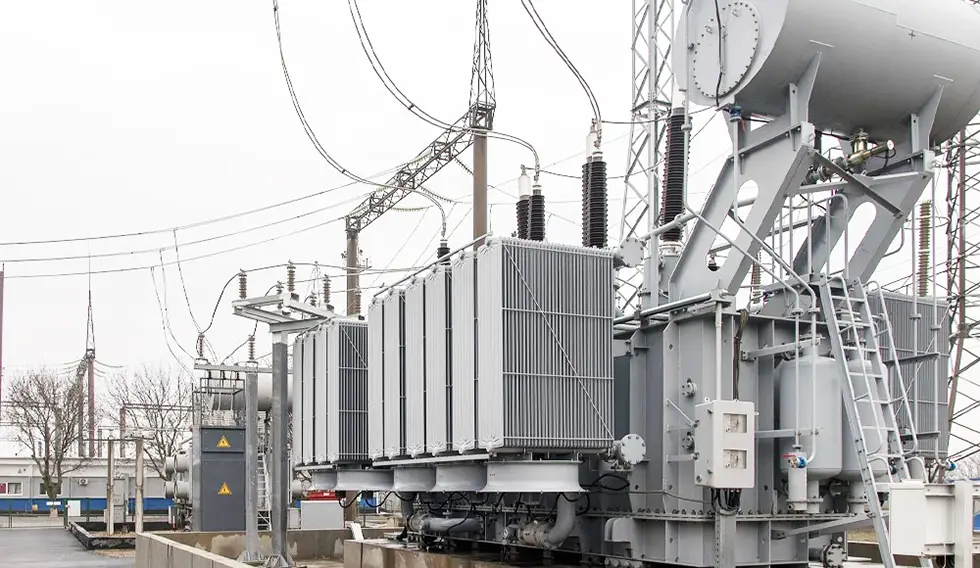

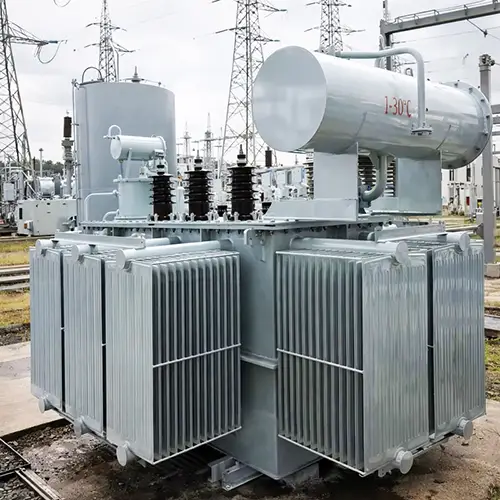

অনেক বছর ধরে, Cotenele গ্রাহকদের একটি বড় সংখ্যা প্রদান করেছে33KV তেল নিমজ্জিত বৈদ্যুতিক বিতরণ ট্রান্সফরমারঅনেক সাবস্টেশন, পাওয়ার প্লান্ট, বায়ু শক্তি, সৌরবিদ্যুৎ এবং অন্যান্য প্রকল্প, যার মধ্যে প্রতিনিধি হল রুয়ান্ডা এনার্জি ডেভেলপমেন্ট কর্পোরেশন লিমিটেড (ইডিসিএল) কিগোমা, বিরেম্বো, রুকাররা, কিবুয়ে, এবং রিউঙ্কওয়াভু পাওয়ার স্টেশন প্রকল্প। এই 33kV (35KV) তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার হাই-ভোল্টেজ সাইড রেটেড ভোল্টেজ হল 33 KV (35 kV) এবং যা ট্রান্সফরমার তেলকে অন্তরক এবং শীতল করার মাধ্যম হিসেবে ব্যবহার করে। এটি একটি স্থির বৈদ্যুতিক যন্ত্র যা ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে একটি এসি ভোল্টেজ (বর্তমান) মানকে একই ফ্রিকোয়েন্সির কিন্তু ভিন্ন মাত্রার অন্য (বা একাধিক) এসি ভোল্টেজ (কারেন্ট) মানে রূপান্তর করে।

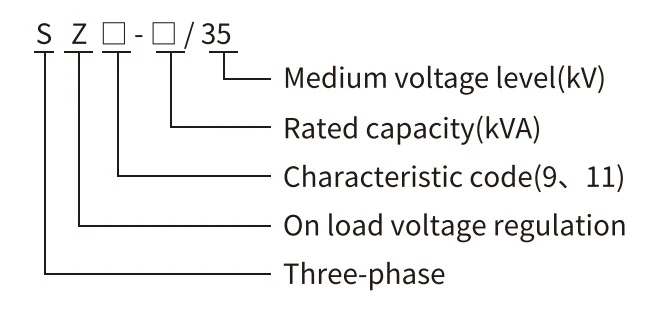

মডেল এবং অর্থ

একটি 33KV তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার কি?

একটি 33 কেভি তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার হল একটি ডিস্ট্রিবিউশন ট্রান্সফরমার যার উচ্চ-ভোল্টেজ সাইড রেটেড ভোল্টেজ 35 কেভি এবং যেটি ট্রান্সফরমার তেলকে অন্তরক এবং শীতল করার মাধ্যম হিসাবে ব্যবহার করে। এটি একটি স্থির বৈদ্যুতিক যন্ত্র যা ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে একটি এসি ভোল্টেজ (বর্তমান) মানকে একই ফ্রিকোয়েন্সির কিন্তু ভিন্ন মাত্রার অন্য (বা একাধিক) এসি ভোল্টেজ (কারেন্ট) মানে রূপান্তর করে।

প্রাসঙ্গিক মান অনুযায়ী, একটি 35 কেভি তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারের রেটেড ফ্রিকোয়েন্সি হল 50 Hz, এবং রেট করা ক্ষমতা সাধারণত 30 কেভিএ থেকে 2500 কেভিএ (ডিস্ট্রিবিউশন ট্রান্সফরমার বিভাগের মধ্যে)। কিছু বড়-ক্ষমতার ইউনিট পাওয়ার ট্রান্সফরমার বিভাগে পড়তে পারে, যার ক্ষমতা 31,500 কেভিএ এবং তার বেশি।

স্ট্যান্ডার্ড পরিবেশগত প্রয়োজনীয়তা

1. পরিবেষ্টিত তাপমাত্রা:

- সর্বোচ্চ মান: +40 °C

- ন্যূনতম মান: -25 °C

- মাসিক গড়: +30 ডিগ্রি সেলসিয়াসের বেশি নয়

- বার্ষিক গড়: +20 ডিগ্রি সেলসিয়াসের বেশি নয়

2. উচ্চতা:ইনস্টলেশন সাইটটি সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি উচ্চতায় থাকা উচিত নয়।

3.সরবরাহ ভোল্টেজ তরঙ্গরূপ মূলত সাইনোসাইডাল হতে হবে।

4.তিন-ফেজ সরবরাহের ভোল্টেজগুলি প্রায় ভারসাম্যপূর্ণ হবে।

5.লোড কারেন্টের মোট হারমোনিক বিকৃতি (THD) রেট করা বর্তমানের সর্বোচ্চ 5% পর্যন্ত সীমাবদ্ধ।

6. ইনস্টলেশন অবস্থান:ট্রান্সফরমারটি বিল্ডিংয়ের ভিতরে বা খোলা বাতাসে স্থাপন করা যেতে পারে।

মান

আন্তর্জাতিক মান:

- IEC 60076-1:2011 - পাওয়ার ট্রান্সফরমার - পার্ট 1: সাধারণ বিধান

- IEC 60076-2:2011 - পাওয়ার ট্রান্সফরমার - পার্ট 2: তরল-নিমজ্জিত প্রকারের জন্য তাপমাত্রা বৃদ্ধি

- IEC 60076-3:2013+AMD1:2018 - পাওয়ার ট্রান্সফরমার - পার্ট 3: ইনসুলেশন লেভেল, ডাইলেক্ট্রিক পরীক্ষা এবং বাইরের বায়ু ছাড়পত্র

- IEC 60076-5:2006 - পাওয়ার ট্রান্সফরমার - পার্ট 5: শর্ট-সার্কিট প্রতিরোধ ক্ষমতা

- IEC 60076-10:2016 - পাওয়ার ট্রান্সফরমার - পর্ব 10: শব্দ চাপের মাত্রা পরিমাপ

জাতীয় মান:

- GB/T 1094.1-2013 - পাওয়ার ট্রান্সফরমার - পার্ট 1: সাধারণ প্রয়োজনীয়তা

- GB/T 1094.2-2013 - পাওয়ার ট্রান্সফরমার - পার্ট 2: তরল-নিমজ্জিত ট্রান্সফরমারের তাপমাত্রা বৃদ্ধি

- GB/T 1094.5-2008 - পাওয়ার ট্রান্সফরমার - পার্ট 5: শর্ট-সার্কিট প্রতিরোধ ক্ষমতা

- GB/T 1094.10-2003 - পাওয়ার ট্রান্সফরমার - পার্ট 10: অ্যাকোস্টিক শব্দের মাত্রা নির্ধারণ

- GB/T 1094.3-2017 - পাওয়ার ট্রান্সফরমার - পার্ট 3: ইনসুলেশন লেভেল, ডাইলেক্ট্রিক পরীক্ষা এবং বাতাসে বাহ্যিক ক্লিয়ারেন্স

33KV তেল-নিমজ্জিত ট্রান্সফরমারের প্রযুক্তিগত পরামিতি

S13-35kV অ-উত্তেজনা ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফরমারের প্রযুক্তিগত পরামিতি (0.4kV)

S13-35kV অ-উত্তেজনা ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফরমারের প্রযুক্তিগত পরামিতি (3.15~15kV)

S13-35kV অ-উত্তেজনা ভোল্টেজ নিয়ন্ত্রণকারী ট্রান্সফরমারের প্রযুক্তিগত পরামিতি (6.3~15kV)

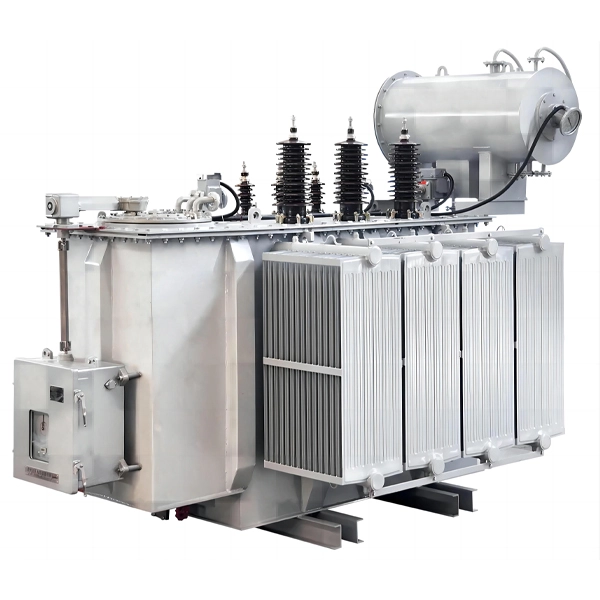

33 কেভি পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমারের পণ্যের কাঠামো

একটি 33 কেভি তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারে প্রধানত নিম্নলিখিত মূল উপাদানগুলি অন্তর্ভুক্ত থাকে:

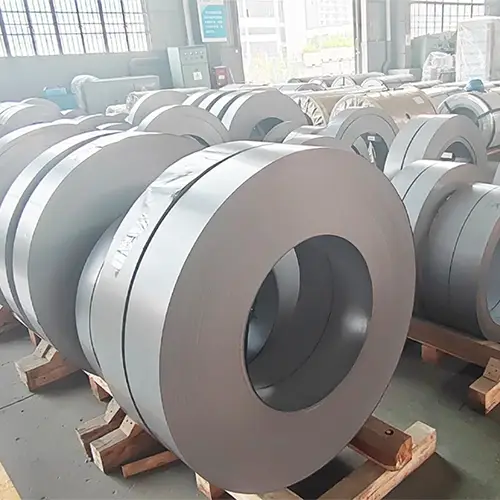

1. কোর (চৌম্বকীয় সার্কিট):33kV পাওয়ার ট্রান্সফরমার চৌম্বকীয় সার্কিট উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা এবং শস্য অভিযোজন সহ কোল্ড-রোল্ড সিলিকন ইস্পাত ল্যামিনেশন দ্বারা গঠিত। নো-লোড লস এবং শব্দ কমানোর জন্য কোরটি একটি মাল্টি-স্টেপ ল্যাপড জয়েন্ট স্ট্রাকচার ব্যবহার করে। একটি থ্রি-ফেজ ট্রান্সফরমারে, কোরের উল্লম্ব অংশগুলিকে কোর লেগ বলা হয় (যার উপর উইন্ডিংগুলি স্থাপন করা হয়), এবং অনুভূমিক অংশগুলিকে জোয়াল বলা হয় (যা চৌম্বকীয় সার্কিটটি সম্পূর্ণ করে)।

2. উইন্ডিংস (কয়েল):প্রধান উপাদান যা বৈদ্যুতিক শক্তি সংক্রমণ এবং রূপান্তর সম্পন্ন করে। ছোট-ধারণক্ষমতার ইউনিটগুলি ছাড়া যেখানে তামার তার ব্যবহার করা হয়, কম-ভোল্টেজ উইন্ডিংগুলি সাধারণত তামার ফয়েল ব্যবহার করে একটি নলাকার ফয়েল-ক্ষত ধরনের হয়; উচ্চ-ভোল্টেজ উইন্ডিংগুলি একটি বহু-স্তর নলাকার কাঠামো গ্রহণ করে। এই ডিজাইনগুলি সুষম অ্যাম্পিয়ার-টার্ন ডিস্ট্রিবিউশন, কম লিকেজ ফ্লাক্স, উচ্চ যান্ত্রিক শক্তি এবং শক্তিশালী শর্ট-সার্কিট সহ্য করার ক্ষমতা নিশ্চিত করে।

3. ট্যাঙ্ক:একটি 33kV পাওয়ার ট্রান্সফরমারের শেলের ভিতরে একটি লোহার কোর এবং উইন্ডিং থাকে। জ্বালানী ট্যাঙ্ক একটি ঢেউতোলা তাপ সিঙ্ক কাঠামো গ্রহণ করে, যার ভাল শ্বাস-প্রশ্বাস রয়েছে এবং তাপমাত্রা ওঠানামার কারণে তেলের পরিমাণের পরিবর্তনের জন্য ক্ষতিপূরণ দিতে পারে। কিছু দোকানে ভোল্টেজ ট্রান্সফর্মেশনের জন্য বেল-টাইপ ফুয়েল ট্যাঙ্ক বা সম্পূর্ণ আবদ্ধ জ্বালানী ট্যাঙ্কের কাঠামোও ব্যবহার করা হয়।

4. সংরক্ষক (তেল সংরক্ষক):সংরক্ষক একটি পাইপলাইনের মাধ্যমে ট্যাঙ্কের সাথে সংযুক্ত থাকে, যা তেল সংরক্ষণ করতে এবং তেলের আয়তনের পরিবর্তনের জন্য ক্ষতিপূরণ দিতে ব্যবহৃত হয়। কিছু আধুনিক পাওয়ার ট্রান্সফরমারে, ঢেউতোলা ট্যাঙ্কগুলি তেল সংরক্ষকের কাজ প্রতিস্থাপন করেছে।

5. নিরোধক বুশিং:পাওয়ার ট্রান্সফরমার ইনসুলেশন বুশিং একটি অন্তরক উপাদান যা পরিবাহী রড এবং তেল ট্যাঙ্কের কভারের মধ্যে অবস্থিত, এটি পরিবাহী রডের জন্য নিরোধক এবং যান্ত্রিক সমর্থন উভয়ই সরবরাহ করে।

6. চেঞ্জারে ট্যাপ করুন:ট্যাপ চেঞ্জারগুলি প্রধানত পাওয়ার ট্রান্সফরমারগুলির ভোল্টেজ নিয়ন্ত্রণের জন্য ব্যবহৃত হয় এবং দুটি প্রকার রয়েছে: অফ-সার্কিট (ডি-এনার্জাইজড) এবং অন-লোড (এনার্জাইজড)।

7. অন্যান্য আনুষাঙ্গিক:গ্যাস রিলে (বুচহোলজ রিলে), শ্বাসযন্ত্র (সিলিকন রেসপিরেটর), প্রেসার রিলিফ ডিভাইস, থার্মোমিটার, তেল ফিল্টার ইত্যাদির মতো বিভিন্ন জিনিসপত্র সহ।

33kV পাওয়ার ট্রান্সফরমারের শ্রেণীবিভাগ

33kV পাওয়ার ট্রান্সফরমারের পণ্যের সুবিধা

35 কেভি তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার নিম্নলিখিত প্রধান সুবিধাগুলি অফার করে:

1. কম লোকসান:উচ্চ-মানের শস্য-ভিত্তিক উচ্চ-ব্যপ্তিযোগ্যতা সিলিকন ইস্পাত এবং অপ্টিমাইজ করা কোর এবং উইন্ডিং ডিজাইন ব্যবহার করে, প্রচলিত ট্রান্সফরমারের তুলনায় নো-লোড লস 20% এর বেশি এবং লোড লস 10% এর বেশি হ্রাস করা যেতে পারে। S22 সিরিজ S11 প্রকারের তুলনায় 15-20% কম নো-লোড লস অর্জন করে।

2. কম শব্দ:উচ্চ-মানের মূল উপকরণ, উপযুক্ত চৌম্বকীয় কোর ঘনত্ব এবং সেগমেন্টেড স্তরিত বন্ধন প্রযুক্তি নির্বাচন করে, শব্দ কার্যকরভাবে হ্রাস করা যেতে পারে। 1000 কেভিএ সরঞ্জামের জন্য, শব্দের মাত্রা 50 ডেসিবেলের নিচে নিয়ন্ত্রণ করা যেতে পারে।

3. উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতা:শর্ট-সার্কিট যান্ত্রিক বল গণনার জন্য গতিশীল বিশ্লেষণ পদ্ধতি ব্যবহার করে; উচ্চ যান্ত্রিক শক্তি নিশ্চিত করার জন্য ক্রিমিং প্রক্রিয়ার মাধ্যমে ঘুরানো হয়। এই ট্রান্সফরমারটি শর্ট-সার্কিট পরীক্ষার মাধ্যমে রেট করা কারেন্টের 32 গুণ পর্যন্ত ঢেউয়ের স্রোত সহ্য করতে পারে।

4. নিম্ন তাপমাত্রা বৃদ্ধি:তেল প্রবাহ বন্টন গণনা করা হয় এবং হট-স্পট তাপমাত্রা কমাতে এবং গড় বায়ু তাপমাত্রা বৃদ্ধির জন্য অপ্টিমাইজ করা হয়।

5. সম্পূর্ণরূপে সিল করা, রক্ষণাবেক্ষণ-মুক্ত:আমাদের পাওয়ার ট্রান্সফরমার একটি সম্পূর্ণরূপে আবদ্ধ তেল ট্যাঙ্ক গ্রহণ করে, যা বায়ু থেকে তেলকে বিচ্ছিন্ন করতে পারে এবং নিরোধক বার্ধক্যকে ধীর করে দিতে পারে। ঢেউতোলা পাখনা ট্যাঙ্কগুলি সংরক্ষণকারীকে প্রতিস্থাপন করে, কার্যকরভাবে আর্দ্রতা এবং অক্সিজেন প্রবেশ রোধ করে। রক্ষণাবেক্ষণ-মুক্ত সময়কাল 20 বছরের বেশি হতে পারে।

6. সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ:তুলনামূলকভাবে কম্প্যাক্ট আকার এবং কম খরচে। একটি নন-লিফটিং-কোর ডিজাইন ট্রান্সফরমারকে পরিবহন কম্পন সহ্য করতে দেয়।

7. স্মার্ট কার্যকারিতা উপলব্ধ:কিছু ট্রান্সফরমার মডেল "রিমোট সিগন্যাল, রিমোট মেজারমেন্ট, রিমোট অ্যাডজাস্টমেন্ট, এবং রিমোট কন্ট্রোল" (চার রিমোট) ফাংশন দিয়ে সজ্জিত করা যেতে পারে মানবহীন সাবস্টেশন অপারেশন অর্জনের জন্য।

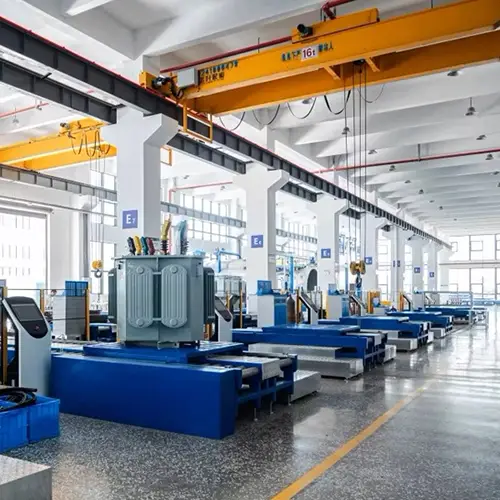

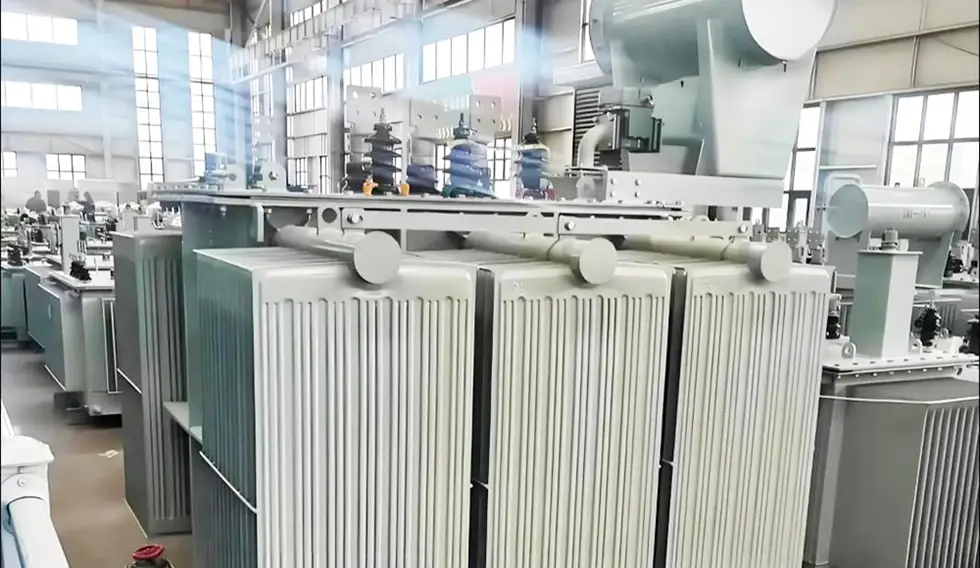

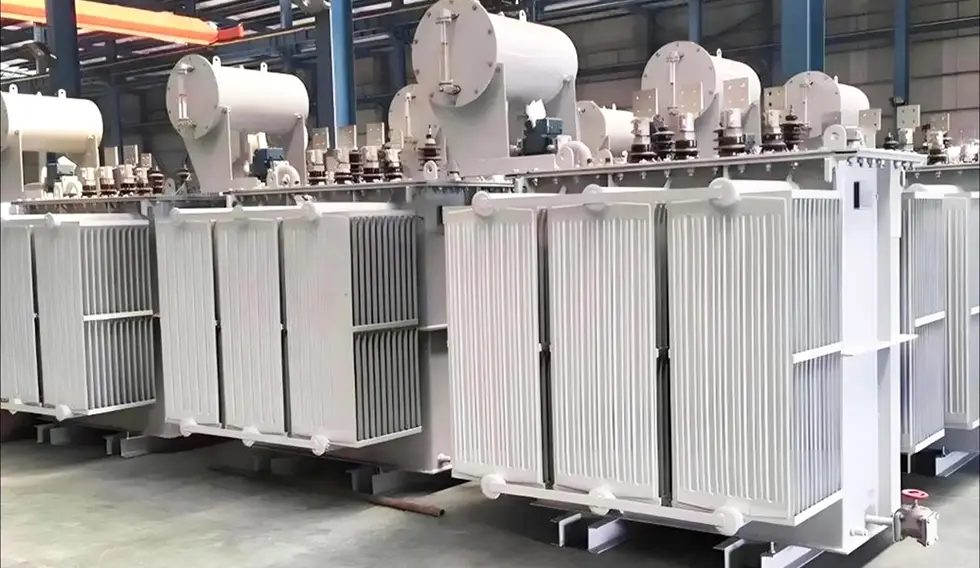

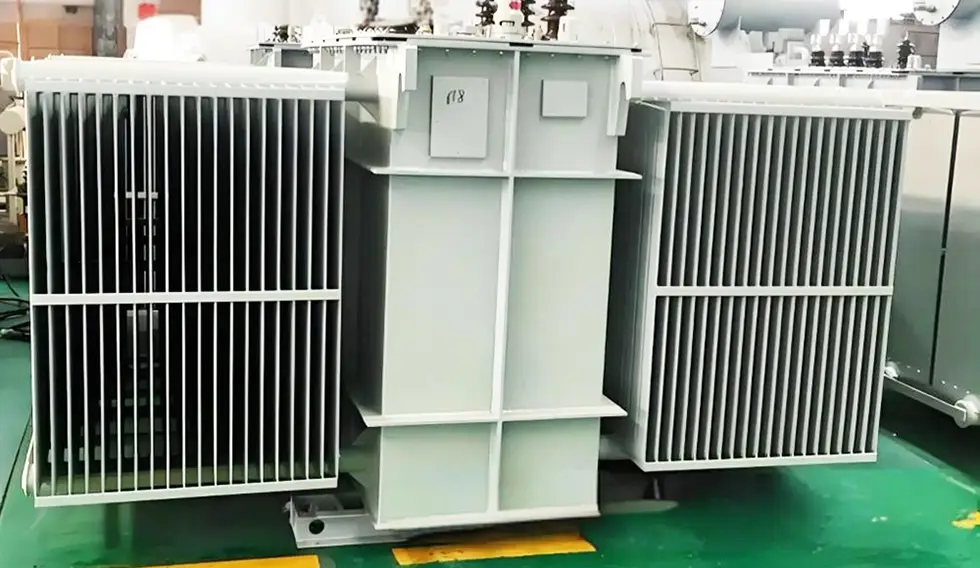

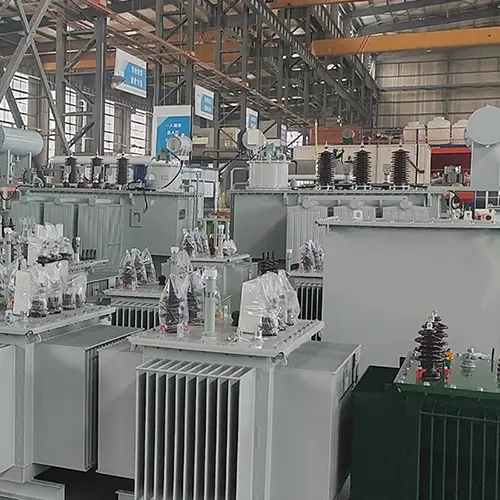

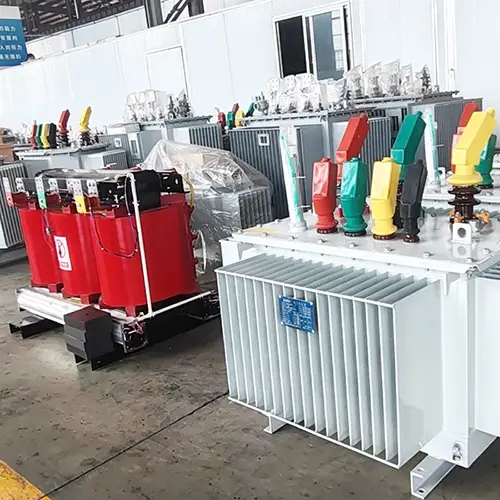

কর্মশালা
