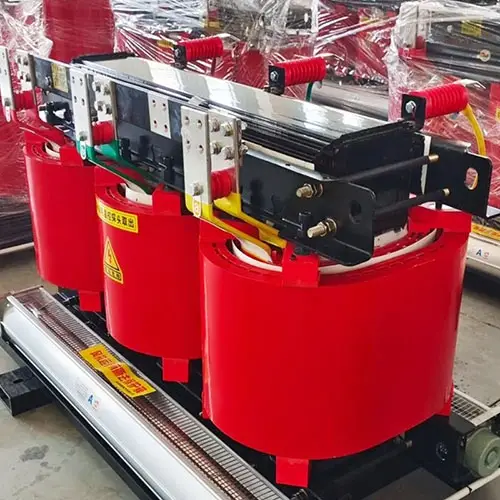

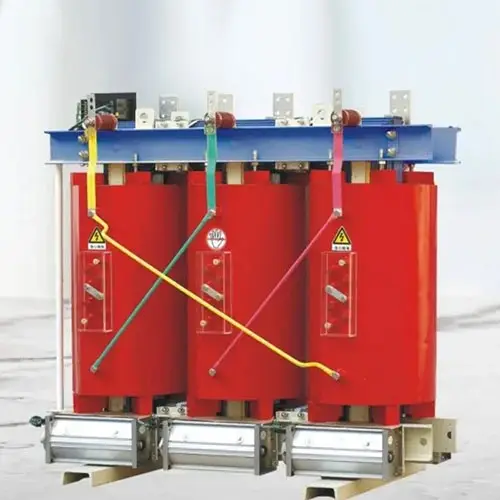

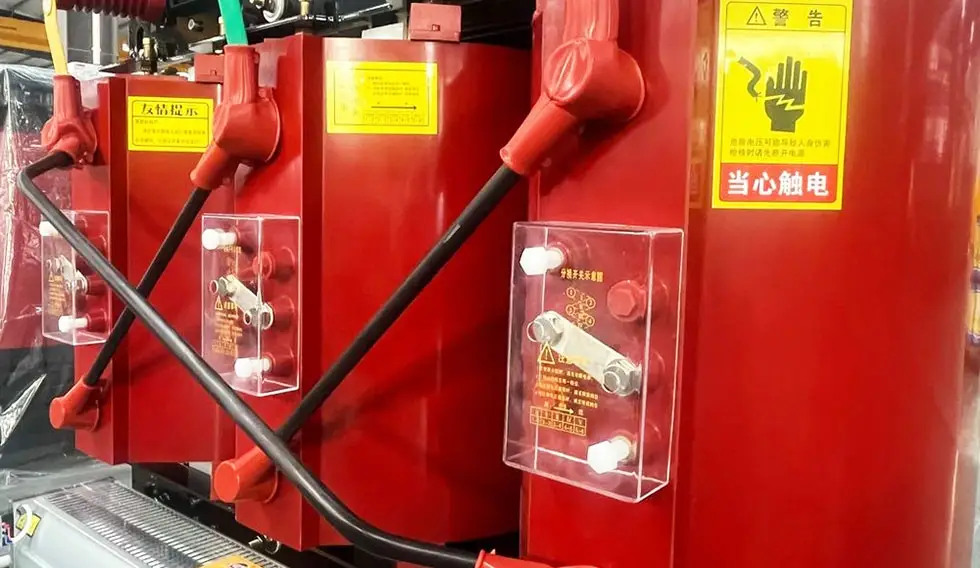

20KV ড্রাই টাইপ ইলেক্ট্রিয়াক্ল ডিস্ট্রিবিউশন ট্রান্সফরমার

20KV ড্রাই টাইপ ইলেকট্রিক্যাল ডিস্ট্রিবিউশন ট্রান্সফরমার

Cotenele জন্য একটি বড় প্রস্তুতকারক এবং রপ্তানিকারক20KV ড্রাই টাইপ ইলেকট্রিক্যাল ডিস্ট্রিবিউশন ট্রান্সফরমারচীন থেকে। আমাদের 20KV ড্রাই-টাইপ ট্রান্সফরমারগুলির বৈশিষ্ট্য রয়েছেদীর্ঘ বিদ্যুত সরবরাহ ব্যাসার্ধ, নিম্ন ভোল্টেজ ড্রপ, হ্রাস লাইন লস, এবং অ লৌহঘটিত ধাতু কম খরচ. এই 20kV ড্রাই-টাইপ ট্রান্সফরমারগুলি উচ্চ-বৃদ্ধি বিল্ডিং, বাণিজ্যিক কেন্দ্র, পেট্রোকেমিক্যাল প্ল্যান্ট, খনি, পাওয়ার প্ল্যান্ট, বিমানবন্দর এবং অন্যান্য অনেক জায়গায় ক্রমবর্ধমানভাবে ব্যবহৃত হচ্ছে।

দ20KV ড্রাই টাইপ ইলেকট্রিক্যাল ডিস্ট্রিবিউশন ট্রান্সফরমারCotenele কোম্পানির দ্বারা নির্মিত যা 20kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের একটি গুরুত্বপূর্ণ সরঞ্জাম। এর ভোল্টেজ লেভেল 10kV এবং 35kV এর মধ্যে অবস্থিত। এটি 10kV পাওয়ার ডিস্ট্রিবিউশন লাইনের ত্রুটিগুলির জন্য ক্ষতিপূরণ দেয় এবং এটি চীনের স্টেট গ্রিড কর্পোরেশন এবং বিভিন্ন প্রদেশের দ্বারা একটি প্রধান প্রস্তাবিত বিদ্যুৎ বিতরণ পণ্য। 20kV ড্রাই-টাইপ ট্রান্সফরমার প্রধানত কঠিন নিরোধক উপকরণ এবং একটি বায়ু কুলিং সিস্টেম ব্যবহার করে। এটা আছেচমৎকার নিরাপত্তা কর্মক্ষমতা, ভাল পরিবেশগত সামঞ্জস্য, কম রক্ষণাবেক্ষণ প্রয়োজনীয়তা, এবং আধুনিক বিদ্যুৎ বিতরণ ব্যবস্থায় ক্রমবর্ধমান জনপ্রিয়। তেল-নিমজ্জিত ট্রান্সফরমারের বিপরীতে, শুকনো ধরনের ট্রান্সফরমারগুলিতে তেল ফুটো, আগুনের ঝুঁকি এবং পরিবেশ দূষণের মতো সমস্যা থাকে না। আমাদের 20KV ড্রাই-টাইপ ট্রান্সফরমার প্রাসঙ্গিক আন্তর্জাতিক মান মেনে চলেIEC 60076-11 এবং IEEE C57.12.01.

প্রধান প্রযুক্তিগত পরামিতি

অপারেটিং শর্তাবলী

সাধারণ পরিষেবা শর্তাবলী:

1. উচ্চতা: ≤1000m (স্ট্যান্ডার্ড টাইপ)

2. পরিবেষ্টিত তাপমাত্রা:

3. সর্বোচ্চ: +40°C

4. ন্যূনতম: -25°C (বাইরের শুষ্ক-টাইপ); -5 ডিগ্রি সেলসিয়াস (ইনডোর ড্রাই-টাইপ)

5. সর্বোচ্চ মাসিক গড়: 30°C

6. সর্বোচ্চ বার্ষিক গড়: 20°C

7. আপেক্ষিক আর্দ্রতা: 93% এর নিচে হওয়া উচিত; কুণ্ডলী পৃষ্ঠের উপর কোন ঘনীভবন

8. পাওয়ার সাপ্লাই: তিন-ফেজ ভোল্টেজ প্রায় প্রতিসম হওয়া উচিত; ভোল্টেজ তরঙ্গরূপ প্রায় সাইনোসয়েডাল হওয়া উচিত

বিশেষ শর্ত:

1000 মিটারের বেশি উচ্চতার জন্য, একটি উচ্চতা-সংশোধিত (মালভূমি) শুকনো ধরনের ট্রান্সফরমার সরবরাহ করা যেতে পারে।

একটি 20kV ড্রাই-টাইপ ট্রান্সফরমার কি?

A 20kV ড্রাই-টাইপ ট্রান্সফরমার20kV প্রাথমিক রেটেড ভোল্টেজ সহ একটি ট্রান্সফরমার, যার কোর এবং উইন্ডিংগুলি অন্তরক তেলে নিমজ্জিত হয় না। পরিবর্তে, এটি নির্ভর করেশীতল করার জন্য বায়ু সংবহন-তাই নাম "শুষ্ক-টাইপ।" সহজ কথায়, কোর এবং কয়েল তেল-ভরা নয়; এগুলি সলিড-ইনসুলেটেড, সাধারণত ইপোক্সি রজন দিয়ে।

এর কাজের নীতির উপর ভিত্তি করেইলেক্ট্রোম্যাগনেটিক আনয়ন. যখন প্রাথমিক (উচ্চ-ভোল্টেজ) ওয়াইন্ডিং একটি বিকল্প কারেন্টের সাথে শক্তিযুক্ত হয়, তখন লোহার কোরে একটি বিকল্প চৌম্বকীয় প্রবাহ উৎপন্ন হয়। এই ফ্লাক্সটি সেকেন্ডারি (লো-ভোল্টেজ) উইন্ডিংয়ের সাথে সংযোগ করে এবং এতে একটি ইলেক্ট্রোমোটিভ ফোর্স (EMF) প্ররোচিত করে। প্রাইমারি থেকে সেকেন্ডারি ওয়াইন্ডিং টার্নের উপযুক্ত অনুপাত বেছে নিয়ে, 20 কেভির ইনপুট ভোল্টেজ পছন্দসই আউটপুট ভোল্টেজ যেমন 0.4 কেভি, 10 কেভি বা অন্যান্য ভোল্টেজ লেভেলে কমানো (বা বৃদ্ধি) করা যেতে পারে।

অভ্যন্তরীণ কাঠামো প্রধানত নিম্নলিখিত অংশ নিয়ে গঠিত:

1. মূল:ক্ষতি কমাতে 45° ফুল-মিটার জয়েন্ট সহ কোল্ড-রোল্ড, গ্রেইন-ভিত্তিক বৈদ্যুতিক ইস্পাত ল্যামিনেশন দিয়ে তৈরি। ছিদ্র-হীন ব্যান্ডিং এবং অনমনীয় পুল-প্লেট মেকানিজম ব্যবহার করে কোরটি ক্ল্যাম্প করা হয় এবং এর পৃষ্ঠটি প্রায়শই আর্দ্রতা এবং মরিচা সুরক্ষার জন্য একটি বিশেষ রজন দিয়ে লেপা হয়।

2. উইন্ডিংস:লো-ভোল্টেজ (LV) উইন্ডিং একটি ডেডিকেটেড ফয়েল-ওয়াইন্ডিং মেশিনে পূর্ণ-প্রস্থ কপার ফয়েল দিয়ে ক্ষতবিক্ষত হয়, প্রতি কলামে দুটি অক্ষীয় কুলিং ডাক্ট ব্যবহার করে। উচ্চ-ভোল্টেজ (HV) উইন্ডিং একটি অক্ষীয় কুলিং নালী সহ একটি বিভাগীয় স্তর-প্রকার কাঠামো ব্যবহার করে। উভয় উইন্ডিংই ভাল তাপ অপচয়ের জন্য প্রমিত ধাতব নালী প্লেট সহ মধুচক্র-টাইপ শীতল নালী বৈশিষ্ট্যযুক্ত।

3. নিরোধক সিস্টেম:বৈদ্যুতিক ছাড়পত্র প্রদানের জন্য একটি অন্তরক সিলিন্ডার এইচভি এবং এলভি উইন্ডিংয়ের মধ্যে স্থাপন করা হয়। সম্পূর্ণ কুণ্ডলী সমাবেশ হয়epoxy রজন সঙ্গে ভ্যাকুয়াম-কাস্ট, একটি ঘন, অকার্যকর-মুক্ত কঠিন কাঠামো গঠন করে যা উচ্চ যান্ত্রিক শক্তি, চমৎকার বৈদ্যুতিক নিরোধক এবং উচ্চতর আর্দ্রতা প্রতিরোধের প্রস্তাব দেয়।

4. তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা:এমবেডেড তাপমাত্রা সেন্সর (সাধারণত এলভি কয়েলের উপরের অংশে রাখা হয়) ক্রমাগত ঘুরার তাপমাত্রা পর্যবেক্ষণ করে। সিস্টেমটি অতিরিক্ত তাপমাত্রা সুরক্ষার জন্য অ্যালার্ম এবং ট্রিপ পরিচিতি সহ প্রতিটি পর্যায়ের তাপমাত্রার একটি স্বয়ংক্রিয় ক্রমিক (চক্রীয়) প্রদর্শন সরবরাহ করে।

পণ্য বৈশিষ্ট্য

20kV ড্রাই-টাইপ ট্রান্সফরমার নিম্নলিখিত উল্লেখযোগ্য বৈশিষ্ট্যগুলি প্রদর্শন করে:

1. "তিন নিম্ন এবং তিনটি উচ্চ":কম ক্ষতি, কম শব্দ, কম আংশিক স্রাব; উচ্চ যান্ত্রিক শক্তি, উচ্চ বৈদ্যুতিক শক্তি, এবং উচ্চ তাপ সহনশীলতা।

2. নিরাপদ এবং পরিবেশ বান্ধব:অগ্নি-প্রতিরোধী, বিস্ফোরণ-প্রমাণ, অ-দূষণকারী; লোড সেন্টারে সরাসরি ইনস্টল করা যেতে পারে।

3. শক্তিশালী শর্ট-সার্কিট সহ্য করার ক্ষমতা:ইপোক্সি কাস্ট বডিতে একটি ঘন কাঠামো রয়েছে যা ক্ষতি ছাড়াই শর্ট-সার্কিট ইলেক্ট্রোডাইনামিক শক্তিকে প্রতিরোধ করে।

4. নিম্ন আংশিক স্রাব স্তর:10pC এর নিচে নিয়ন্ত্রণ করা যেতে পারে (কিছু প্রিমিয়াম পণ্য <5pC এ পৌঁছায়)।

5. চমৎকার আর্দ্রতা প্রতিরোধের:100% আর্দ্রতায় সাধারণত কাজ করতে পারে; পুনরায় শক্তি প্রয়োগ করার আগে শাটডাউনের পরে কোনো প্রাক-শুকানোর প্রয়োজন নেই।

6. উচ্চ ওভারলোড ক্ষমতা:জোরপূর্বক বায়ু কুলিং ছাড়াই ক্রমাগত 120% লোডে চলতে পারে; ফোর্সড এয়ার কুলিং (AF), এটি 150% রেটেড লোড ধরে রাখতে পারে।

7. রক্ষণাবেক্ষণ-মুক্ত:কম লোকসান এবং অর্থনৈতিক অপারেশন; মূলত রক্ষণাবেক্ষণ-মুক্ত।

8. কমপ্যাক্ট এবং লাইটওয়েট:ছোট পদচিহ্ন এবং কম ইনস্টলেশন খরচ।

20kV ড্রাই-টাইপ ট্রান্সফরমারের জন্য পণ্যের শ্রেণিবিন্যাস

পণ্যের সুবিধা

1. বর্ধিত সরবরাহ কর্মক্ষমতা:বর্ধিত ট্রান্সমিশন দূরত্ব, ন্যূনতম ভোল্টেজ হ্রাস এবং নিম্ন লাইন লসের ফলে উচ্চতর বিদ্যুতের গুণমান।

2. যথেষ্ট শক্তি দক্ষতা:ব্যতিক্রমীভাবে কম নো-লোড এবং লোড লস সমন্বিত, সর্বশেষের কঠোর প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করেGB20052-2024শক্তি-দক্ষতা মান।

3. নমনীয় ইনস্টলেশন:লোড সেন্টারে বিকেন্দ্রীকরণ করা যেতে পারে তেল কন্টেন্টমেন্ট পিট বা ফায়ারওয়ালের প্রয়োজন ছাড়াই, মূলধন বিনিয়োগ হ্রাস করে।

4. কম অপারেটিং খরচ:রক্ষণাবেক্ষণ-মুক্ত নকশা কম সামগ্রিক অপারেটিং ব্যয়ের দিকে পরিচালিত করে।

5. উচ্চ নির্ভরযোগ্যতা:উচ্চ যান্ত্রিক শক্তি, ভাল সিসমিক কর্মক্ষমতা, এবং চমৎকার বজ্রপাত প্রতিরোধ ক্ষমতা।

6. শক্তিশালী অভিযোজনযোগ্যতা:আর্দ্রতা এবং ধুলোর প্রতি সংবেদনশীল নয়, উচ্চ অগ্নি সুরক্ষা প্রয়োজনীয়তা, ওঠানামা লোড, বা দূষিত/স্যাঁতসেঁতে অবস্থার সাথে কঠোর পরিবেশের জন্য উপযুক্ত।

অ্যাপ্লিকেশন দৃশ্যকল্প

20kV ড্রাই-টাইপ ট্রান্সফরমার ব্যাপকভাবে ব্যবহৃত হয়:

1. শহুরে অবকাঠামো:শহুরে গ্রিড আপগ্রেড, উচ্চ ভবন, ব্যবসা কেন্দ্র, বাণিজ্যিক কমপ্লেক্স

2. পাবলিক সুবিধা:থিয়েটার, হাসপাতাল, হোটেল, স্কুল

3. পরিবহন:টানেল, পাতাল রেল, রেলওয়ে স্টেশন, বন্দর, বিমানবন্দর

4. বিদ্যুৎ উৎপাদন ও বিতরণ:পাওয়ার স্টেশন, ভূগর্ভস্থ সাবস্টেশন, প্যাকেজড সাবস্টেশন, পাওয়ার প্ল্যান্ট

5. শিল্প খাত:পেট্রোকেমিক্যাল, খনির, কারখানার কর্মশালা, সিএনসি যন্ত্রপাতি

6. পুনর্নবীকরণযোগ্য শক্তি এবং তথ্য কেন্দ্র:বায়ু, ফটোভোলটাইক প্রকল্প, ক্লাউড কম্পিউটিং কেন্দ্র

7. বিশেষ অবস্থান:ল্যাবরেটরি, ঘনবসতিপূর্ণ এলাকায় শহুরে সাবস্টেশন, এবং আগুন/বিস্ফোরণ/আর্দ্রতা সুরক্ষা প্রয়োজন এমন যেকোনো সাইট

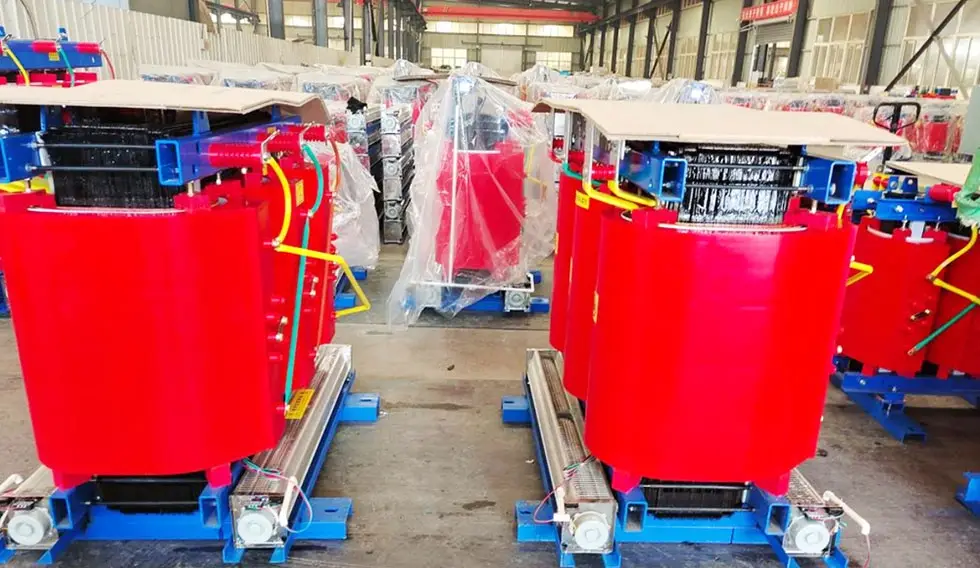

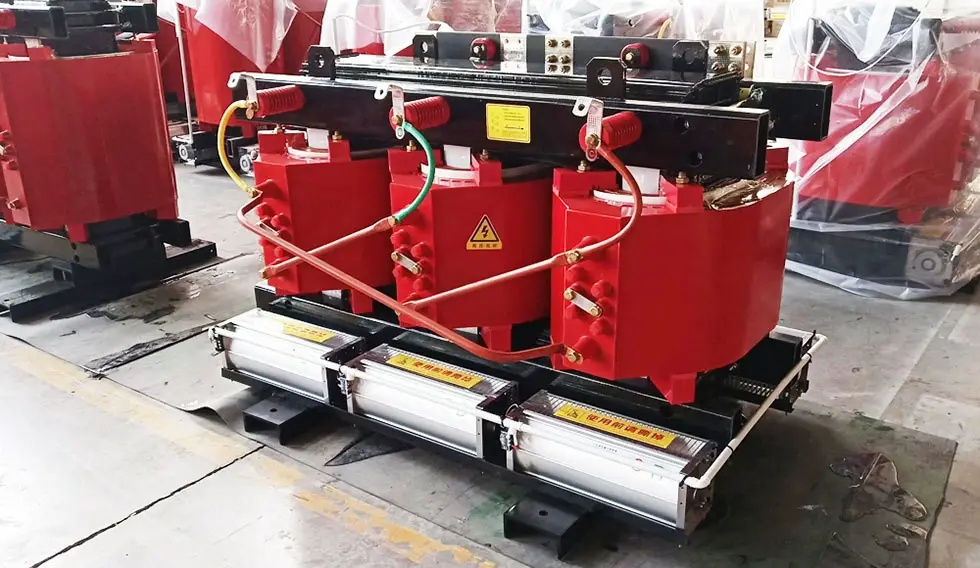

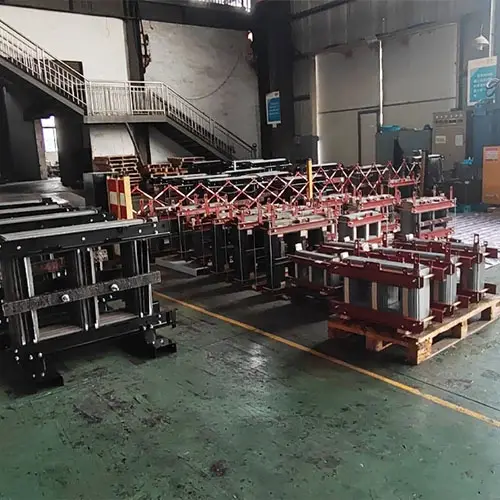

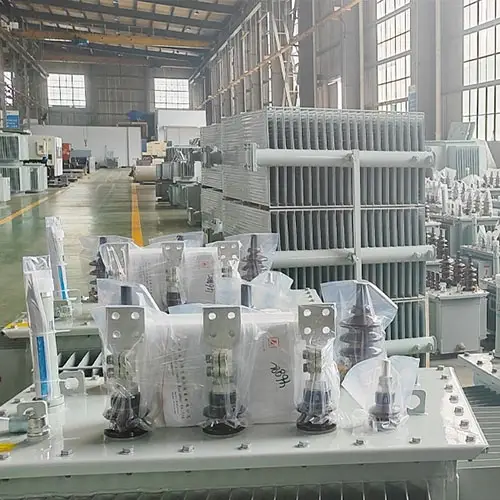

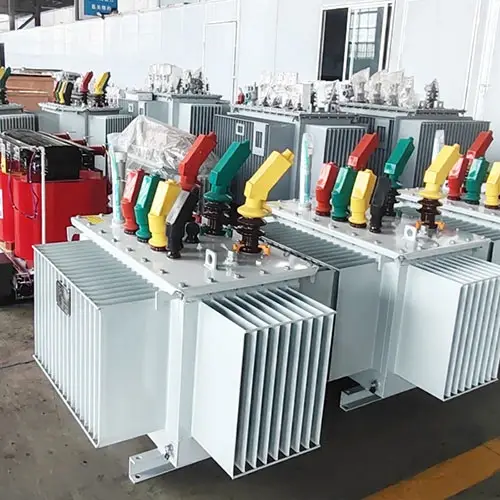

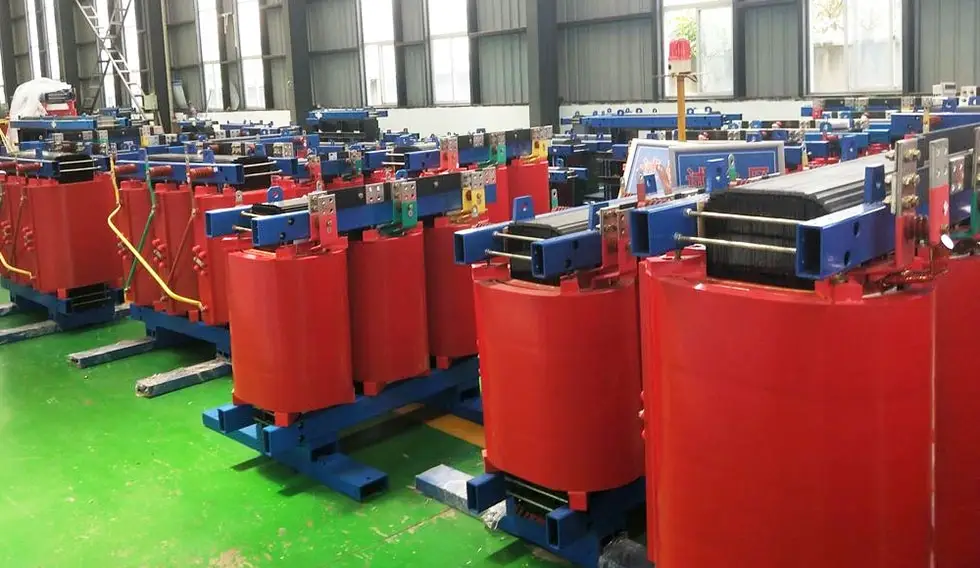

কর্মশালা শো

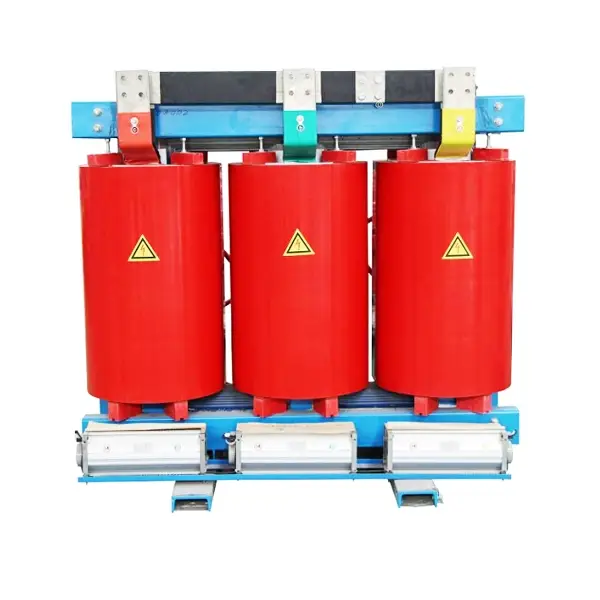

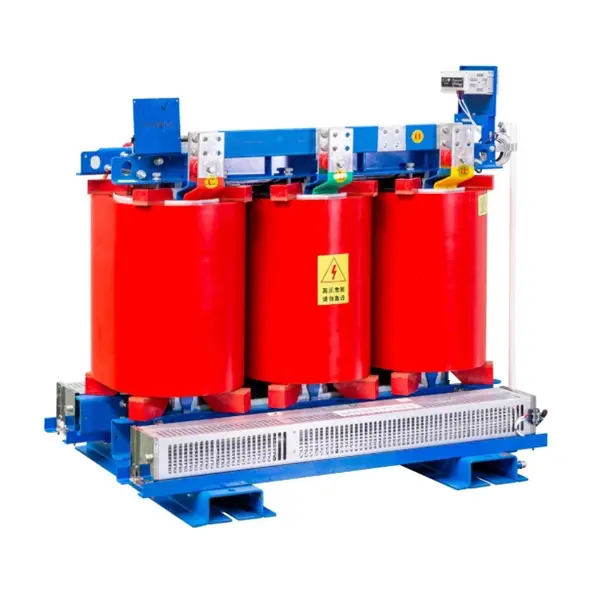

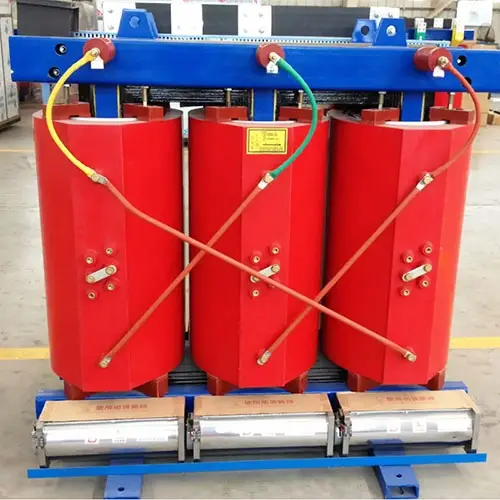

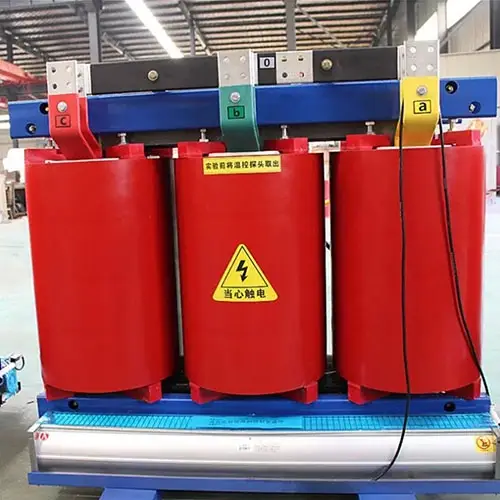

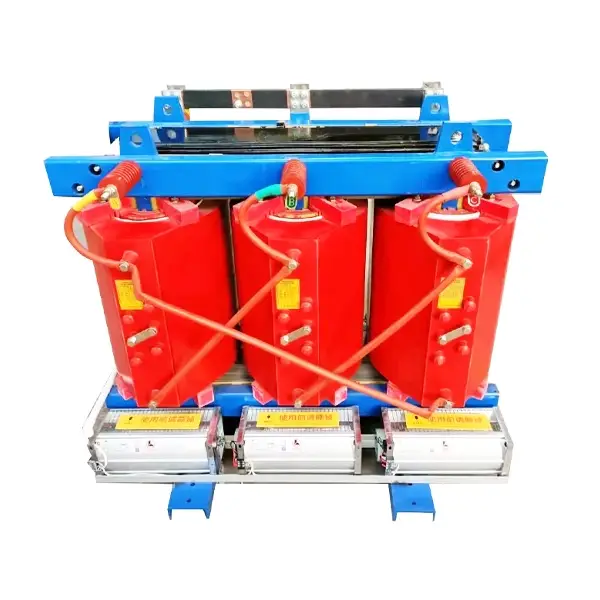

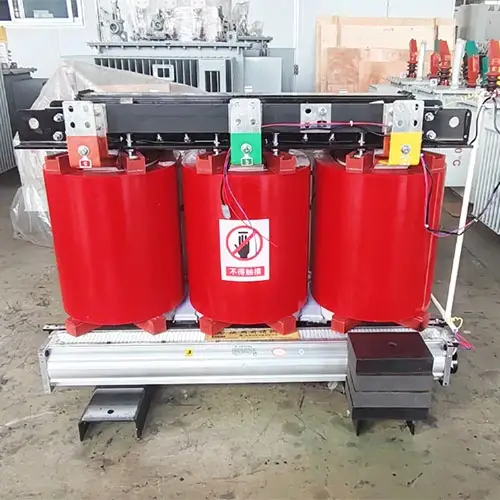

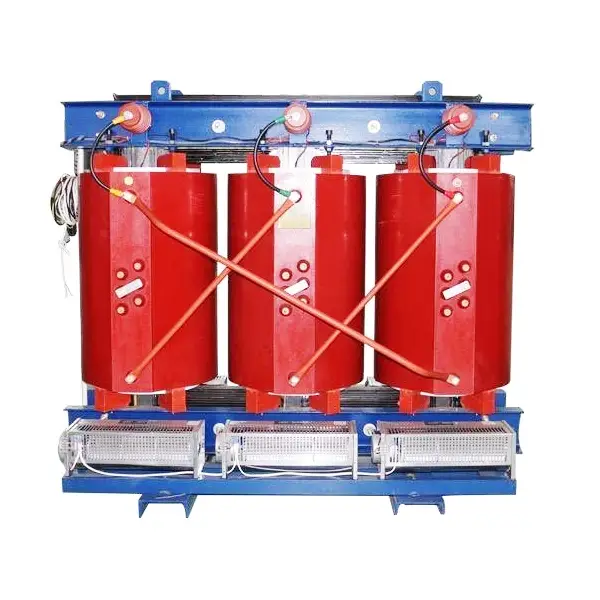

পণ্য প্রদর্শন
