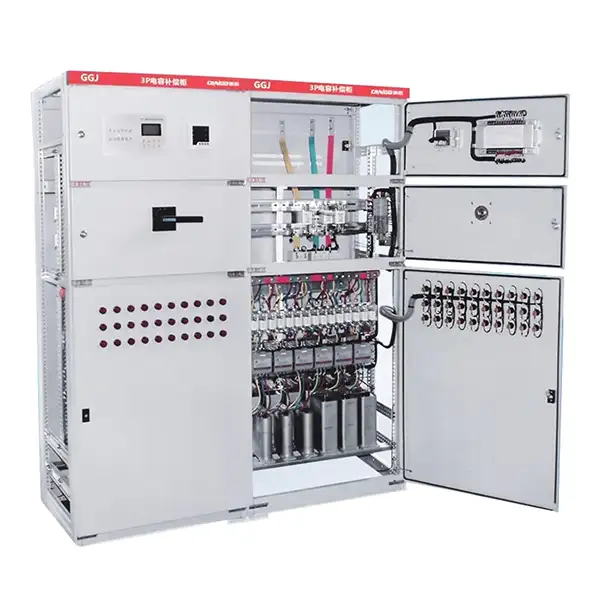

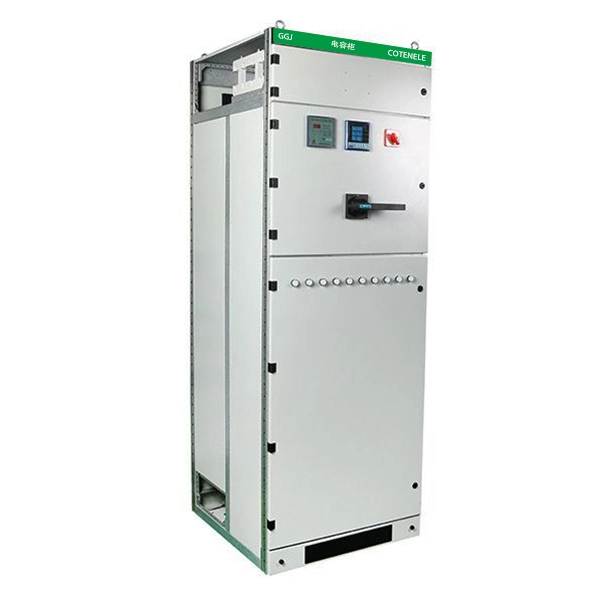

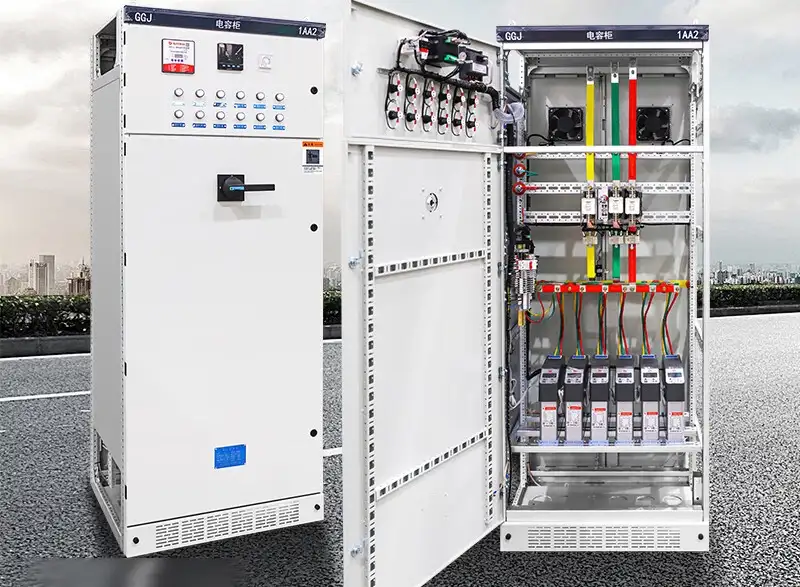

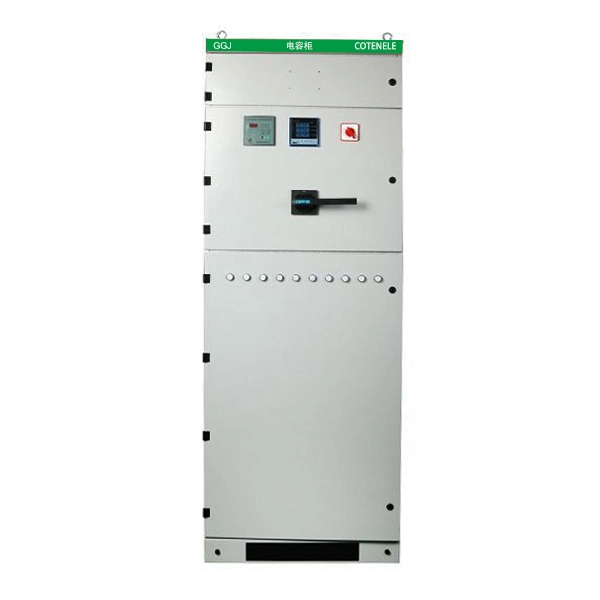

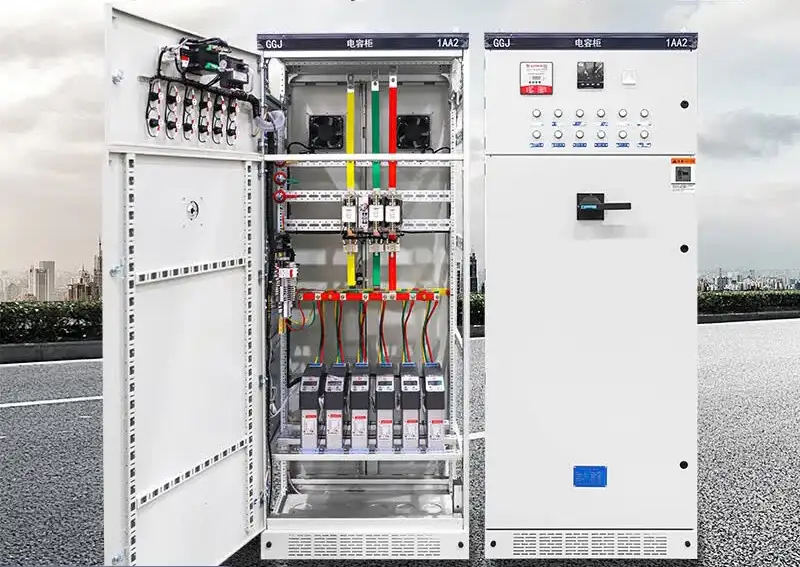

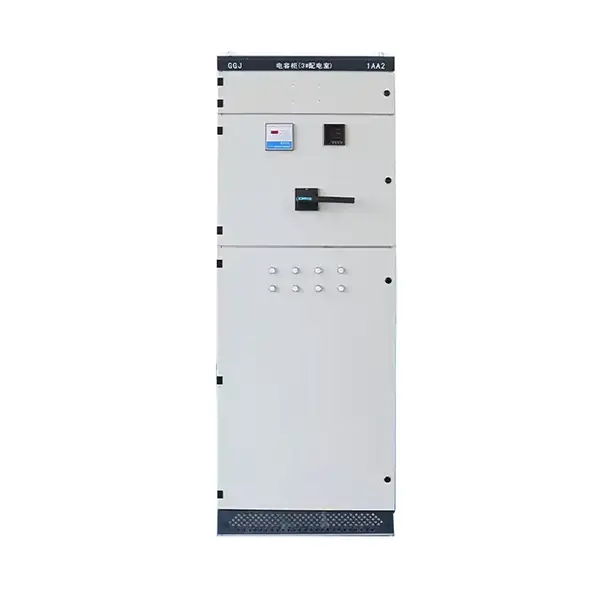

GGJ স্বয়ংক্রিয় প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ডিভাইস LV প্যানেল

GGJ স্বয়ংক্রিয় প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ডিভাইস LV প্যানেল হল একটি বুদ্ধিমান শক্তি বিতরণ ডিভাইস যা Cotenele দ্বারা নির্মিত। এই লো-ভোল্টেজ সুইচগিয়ারটি স্বয়ংক্রিয়ভাবে ক্যাপাসিটারগুলি স্যুইচ করে 380V লো-ভোল্টেজ গ্রিডে পাওয়ার ফ্যাক্টরকে উন্নত করে।

এর মাইক্রোকম্পিউটার কন্ট্রোলার রিঅ্যাকটিভ পাওয়ারকে রিয়েল টাইমে ট্র্যাক করে এবং 0.95 এর উপরে স্থিতিশীল ক্ষতিপূরণ অর্জন করে, এর প্রতিক্রিয়া সময় 20 মিসেসের মতো দ্রুত। মন্ত্রিসভা একাধিক সুরক্ষা ফাংশন প্রদান করে এবং শক্তি পর্যবেক্ষণের জন্য যোগাযোগ সমর্থন করে।

এই লো-ভোল্টেজ বৈদ্যুতিক ক্যাবিনেটটি ব্যাপকভাবে শিল্প কারখানা, ভবন এবং পৌরসভার সুবিধাগুলিতে ব্যবহৃত হয় এবং এটি 130 থেকে 600 kVA পর্যন্ত ট্রান্সফরমারের জন্য উপযুক্ত।

GGJ স্বয়ংক্রিয় প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ডিভাইসটি GB/T 15576, GB 7251.1, এবং IEC 60439-1 সহ জাতীয় এবং আন্তর্জাতিক মান মেনে চলে, যা একটি আধুনিক শক্তি-সাশ্রয়ী সমাধান হিসাবে নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

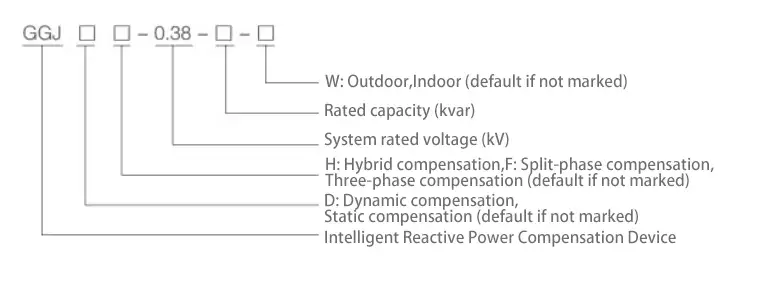

মডেল এবং অর্থ

প্রধান প্রযুক্তিগত পরামিতি

পণ্য বৈশিষ্ট্য

• সম্পূর্ণ ফাংশন এবং নির্ভরযোগ্য কর্মক্ষমতা সমন্বিত, নিয়ন্ত্রণের জন্য একটি বুদ্ধিমান নিয়ামক গ্রহণ করে। ক্ষতিপূরণ মোড স্বয়ংক্রিয় এবং পাওয়ার ফ্যাক্টরকে 0.9-এর উপরে বাড়াতে পারে।

• গ্রিড পাওয়ার ফ্যাক্টরের রিয়েল-টাইম প্রদর্শন:

• ল্যাগিং (0.00–0.99)

• অগ্রণী (0.00-0.99)

• ওভার-ভোল্টেজ, ওভার-হারমোনিক, ওভার-কম্পেন্সেশন, সিস্টেম ফল্ট, ফেজ লস, এবং ওভারলোড সুরক্ষা সহ একাধিক সুরক্ষা ফাংশন সরবরাহ করে।

• সেট পরামিতি মুখস্থ; বিদ্যুৎ বিভ্রাটের সময় পরামিতিগুলি হারিয়ে যায় না। যখন গ্রিড স্বাভাবিক অবস্থায় ফিরে আসে, ডিভাইসটি স্বয়ংক্রিয়ভাবে ম্যানুয়াল হস্তক্ষেপ ছাড়াই পুনরায় কাজ শুরু করে।

• গ্রিডের লোড ব্যালেন্স অবস্থার উপর ভিত্তি করে স্প্লিট-ফেজ ক্ষতিপূরণ বা হাইব্রিড ক্ষতিপূরণ দিতে সক্ষম।

• শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা; সরাসরি গ্রিড থেকে 2000V এর প্রশস্ততা সহ হস্তক্ষেপ ডাল সহ্য করতে পারে, জাতীয় পেশাদার মান অতিক্রম করে।

ঐচ্ছিক পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক মনিটরিং ফাংশন

• ট্রান্সফরমারের লো-ভোল্টেজের দিকে তিন-ফেজ ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, পাওয়ার ফ্যাক্টর, সক্রিয় শক্তি এবং প্রতিক্রিয়াশীল শক্তির রিয়েল-টাইম পরিমাপ এবং প্রতি ঘণ্টায় রেকর্ডিং।

• ভোল্টেজ এবং কারেন্টের মোট হারমোনিক বিকৃতি (THD), সেইসাথে 2nd থেকে 25 তম ক্রম পর্যন্ত পৃথক সুরেলা বিষয়বস্তু।

• RS-232 এবং RS-485 ইন্টারফেস দিয়ে সজ্জিত, PDA এর মাধ্যমে ডেটা রিডিং সমর্থন করে, সেইসাথে ওয়্যারলেস মিটার রিডিং, ডিভাইস টেস্টিং, প্যারামিটার সেটিং এবং রিয়েল-টাইম এবং রেকর্ড করা ডেটা পুনরুদ্ধারের জন্য দূরবর্তী যোগাযোগ।

• ডেটা বিশ্লেষণ ফাংশন অপারেটিং লোড বিশ্লেষণ, পরিসংখ্যানগত প্রশ্ন, পাওয়ার সাপ্লাই মানের ব্যাপক মূল্যায়ন, ভোল্টেজ যোগ্যতা হারের গণনা, পাওয়ার সাপ্লাই লোড রেট, নির্ভরযোগ্যতার হার, এবং সর্বোচ্চ লোড রেট, সেইসাথে পাওয়ার ফ্যাক্টর, সক্রিয় শক্তি, এবং সময়ের দ্বারা প্রতিক্রিয়াশীল শক্তির প্রশ্নগুলি অন্তর্ভুক্ত করে। সিস্টেমটি ফেজ ভোল্টেজ, কারেন্ট এবং পাওয়ার ফ্যাক্টরের বক্ররেখা তৈরি করতে পারে এবং ব্যাপক বিশ্লেষণ এবং পরিসংখ্যান প্রতিবেদন মুদ্রণ করতে পারে।

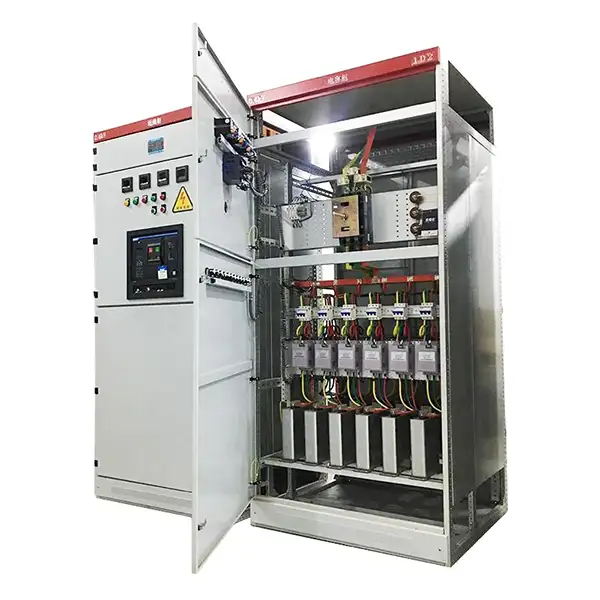

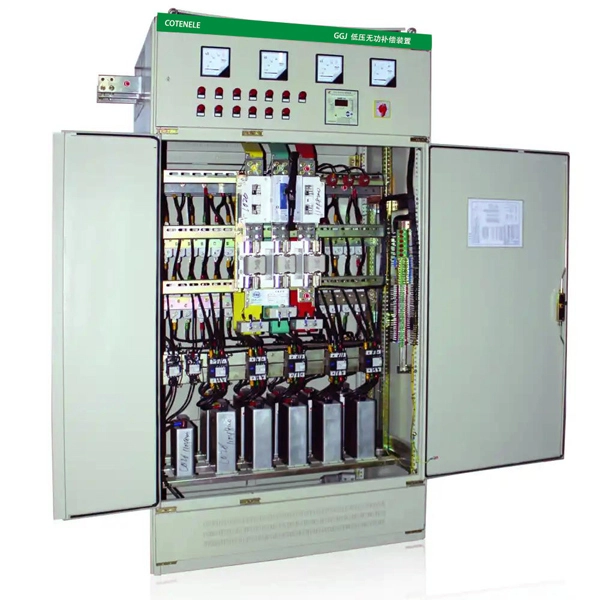

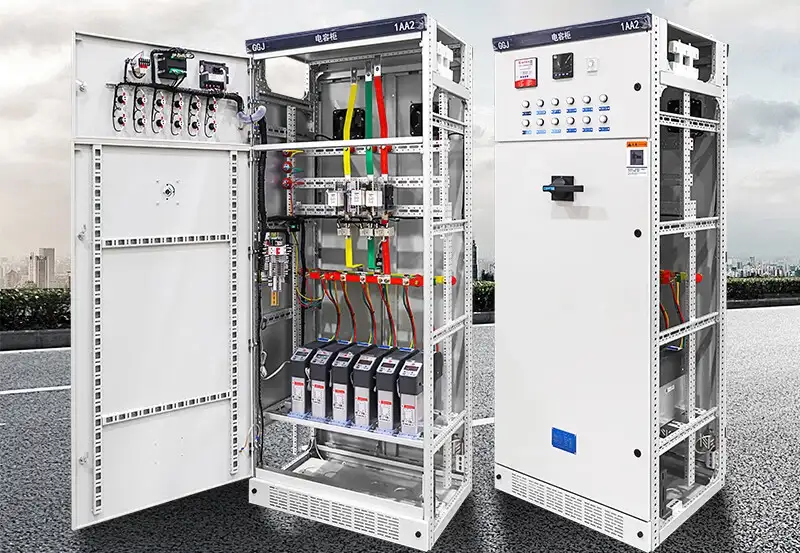

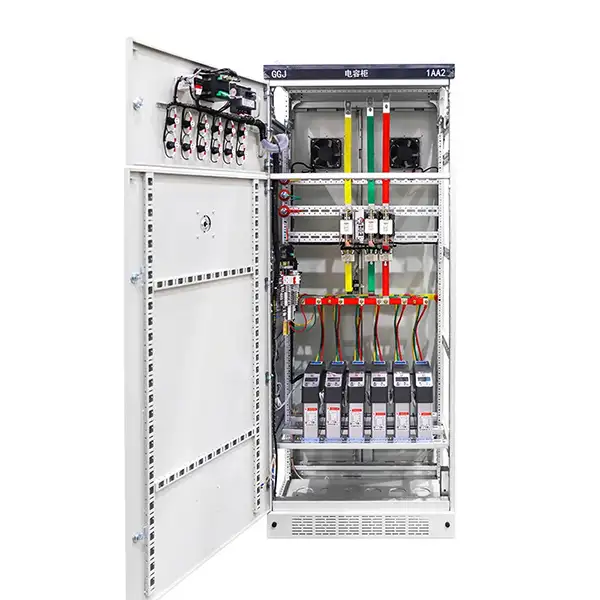

পণ্যের কাঠামো এবং প্রধান উপাদান

GGJ স্বয়ংক্রিয় প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ডিভাইস LV প্যানেলটি একটি বদ্ধ কাঠামো এবং অ্যান্টি-জারোশন স্প্রে আবরণ সহ উচ্চ-মানের কোল্ড-রোল্ড স্টিল প্লেট দিয়ে তৈরি। এর মূল উপাদানগুলির মধ্যে রয়েছে:

বুদ্ধিমান প্রতিক্রিয়াশীল শক্তি নিয়ামক:এই উপাদানটি ক্ষতিপূরণ ডিভাইসের "মস্তিষ্ক", রিয়েল টাইমে প্রতিক্রিয়াশীল শক্তি এবং পাওয়ার ফ্যাক্টর পর্যবেক্ষণ করে এবং স্যুইচিং কমান্ড জারি করে।

পাওয়ার ক্যাপাসিটার:মূল ক্ষতিপূরণ উপাদান যা প্রতিক্রিয়াশীল শক্তি উৎপন্ন করে। আধুনিক ডিজাইনে প্রধানত শুষ্ক-টাইপ স্ব-নিরাময় ক্যাপাসিটার ব্যবহার করা হয়, যা ঐতিহ্যবাহী তেল-ভর্তি প্রকারকে ছাড়িয়ে যায়।

স্যুইচিং ডিভাইস:ক্যাপাসিটারগুলিকে ইন/আউট করতে কন্ট্রোলার কমান্ডগুলি চালান।

সাধারণ প্রকার:ক্যাপাসিটর কন্টাক্টর এবং থাইরিস্টর ফাস্ট নো-স্যুইচিং সুইচ।

সুইচ/ফিউজ সংযোগ বিচ্ছিন্ন করুন:প্রধান শক্তি চালু/বন্ধ এবং শর্ট-সার্কিট সুরক্ষা প্রদান করুন।

তাপ ওভারলোড রিলে:ক্যাপাসিটারগুলির জন্য ওভারলোড সুরক্ষা প্রদান করে।

প্রদর্শন যন্ত্র:প্যানেলে সাধারণত পাওয়ার ফ্যাক্টর মিটার, অ্যামিটার, রিয়েল-টাইম পর্যবেক্ষণের জন্য ভোল্টমিটার থাকে।

কাজের নীতি

ক্যাবিনেটের অভ্যন্তরে নিয়ামক ক্রমাগত গ্রিডের ভোল্টেজ এবং বর্তমান সংকেত পর্যবেক্ষণ করে, রিঅ্যাকটিভ পাওয়ার এবং পাওয়ার ফ্যাক্টর রিয়েল টাইমে গণনা করে।

যখন পাওয়ার ফ্যাক্টর একটি প্রিসেট টার্গেট মানের নিচে নেমে আসে (উদাহরণস্বরূপ, 0.95), নিয়ামক স্বয়ংক্রিয়ভাবে স্যুইচিং ডিভাইসগুলির মাধ্যমে এক বা একাধিক ক্যাপাসিটর ব্যাঙ্কগুলিকে স্যুইচ করে।

ক্যাপাসিটর কারেন্ট লিড ভোল্টেজের কারণে, ক্যাপাসিটিভ রিঅ্যাকটিভ কারেন্ট ইনডাকটিভ লোডের পিছিয়ে থাকা রিঅ্যাকটিভ কারেন্টকে অফসেট করে, যার ফলে গ্রিড পাওয়ার ফ্যাক্টরকে টার্গেট ভ্যালুতে উন্নীত করে এবং স্থানীয় প্রতিক্রিয়াশীল পাওয়ার ব্যালেন্স অর্জন করে।

এই ক্লোজড-লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ প্রক্রিয়াটি নিশ্চিত করে যে GGJ ক্যাবিনেট সঠিকভাবে লোড পরিবর্তনগুলি ট্র্যাক করে এবং অতিরিক্ত ক্ষতিপূরণ এবং কম-ক্ষতিপূরণ উভয়ই এড়িয়ে যায়, গ্রিডটিকে একটি দক্ষ অপারেটিং অবস্থায় রাখে।

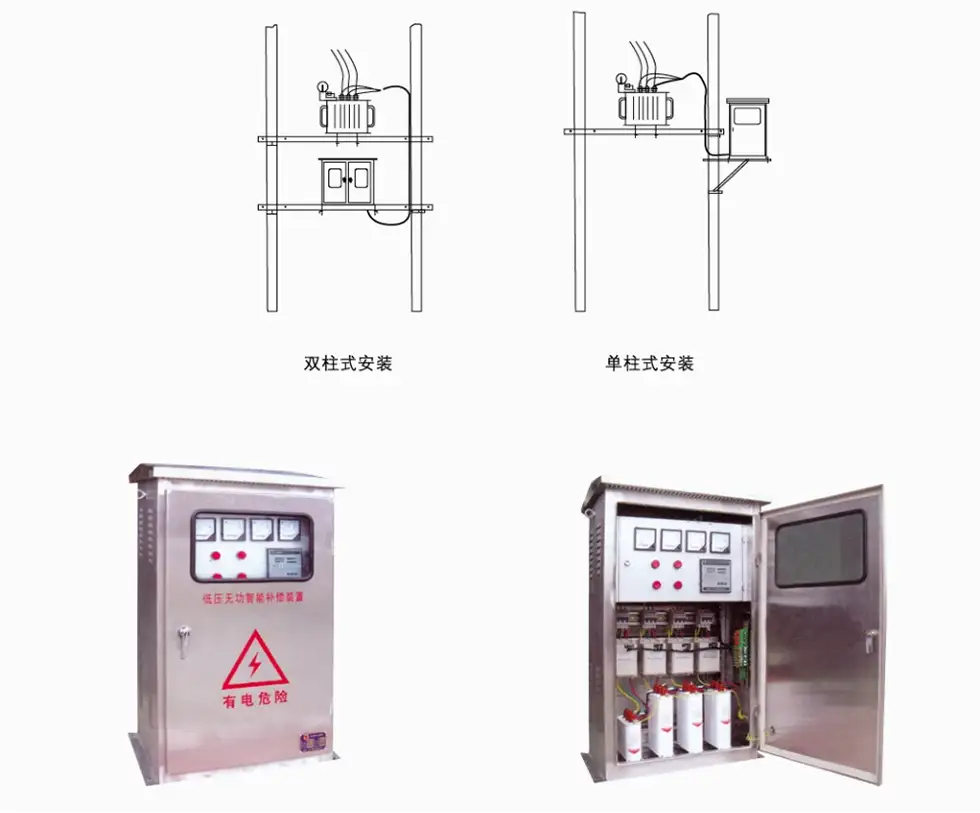

আউটডোর পোল-মাউন্ট ইনস্টলেশন পদ্ধতি

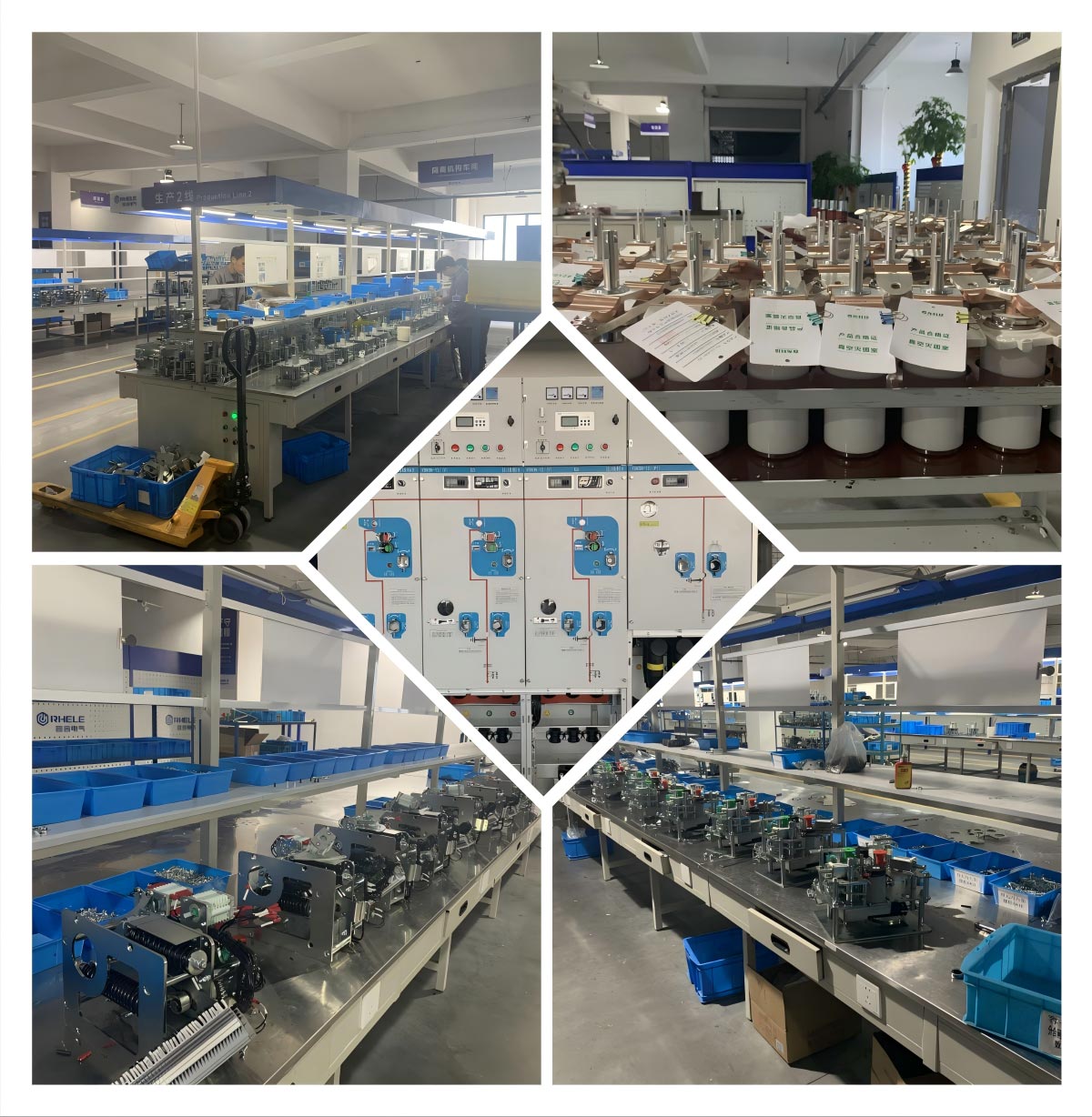

আমাদের কর্মশালা

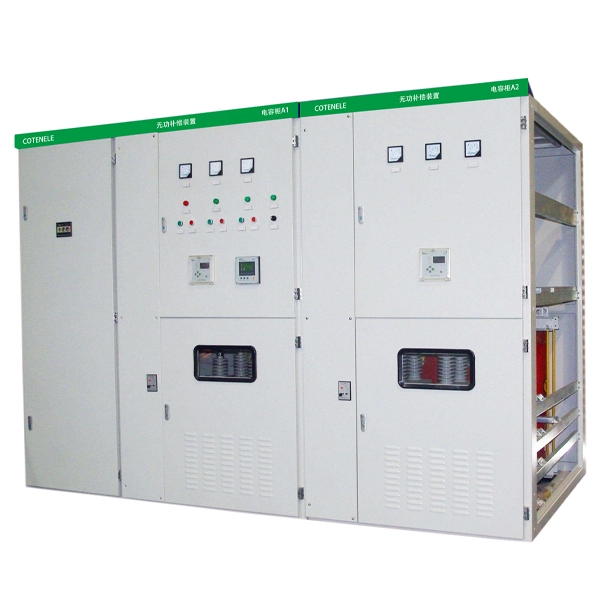

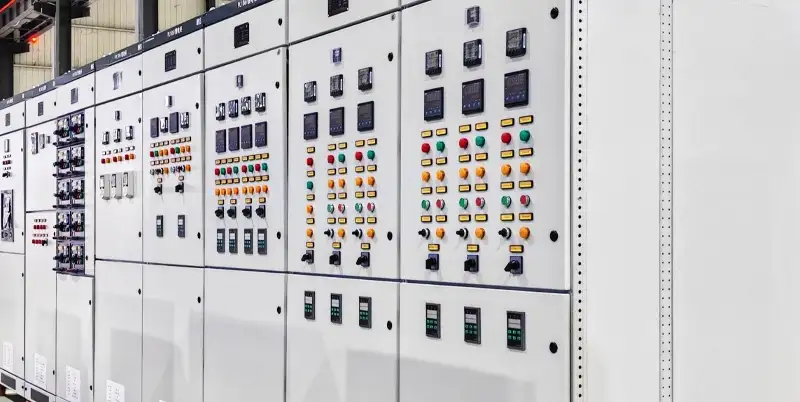

পণ্য প্রদর্শন
